防火卷帘安装图及说明
卷帘门安装说明书
WFJ·SMA无机复合防火卷帘一、前言WFJ·SMA无机复合防火卷帘的特点是采用了由多种无机复合耐火隔热材料作防火卷帘的帘面，以取代传统的钢质帘面。
因而卷帘质量轻、厚度薄、耐火性能优良、隔热性好、占用的空间小、运行噪音低、无需水幕保护，具有金属卷帘无法比拟的耐火隔热和耐腐蚀性能，是各大宾馆、娱乐场所、商场、剧院、酒店、博物馆、展览中心、地下车库、厂房、仓库等工业与民用建筑物内作防火隔区，防火隔断用的理想防火设施。
二、产品结构及工作原理WFJ·SMA无机复合防火卷帘由传动机构、帘面、防火护罩及控制系统组图一：WFJ·SMA无机复合防火卷帘结构示意图防火电机（1）通过链传动系统（2）带动卷轴（3）使附着在轴上的帘面（10）沿导轨（9）槽内上下运动，达到防火卷帘启闭的要求。
其控制系统由电控箱（5）、按钮（6）及手动上升拉环（7）、手动下降钢绳（8）进行电动、手动和自动控制。
当火情发生时，可以由消防控制中心（或直接由温、烟感信号）给出指令，自动接通防火电机电源，也可以有人工现场直接按动按钮开关，接通电源，使电机启动。
这一过程还可以在停电情况下由手动上升拉环和下降钢绳来实现帘面的开启和关闭。
用户特殊要求时，可增设低温熔断自动下降装置。
当火情发生，现场温度达到一定极限时，则该装置能无须经任何指令和操作，帘面即自行下降、关闭，实现隔断火源，防止火势蔓延。
三、主要技术参数1、环境条件温度：–10℃～40℃湿度≤85% 无腐蚀性气体2、电源要求交流380V 50HZ 三相五线制容量1KW3、耐火性能耐火极限≥3小时背火面热辐射强度<1.05w/cm24、帘面每平方米的质量<5kg5、安装形式墙中或墙侧安装6、防火电机的选择（由门洞个体设计确定，其参数详见复合型钢质防火卷帘）主要规格：300kgf、500 kgf、600 kgf、800 kgf、1000 kgf、1300 kgf、1500 kgf等7、控制系统功能(详见电控箱使用说明书)1）过流、过载、缺相、错相有自动控制和保护功能。
第10-2节 防火分隔设施(防火卷帘)
产品一场进行产品一致性检查时，应检查以 下内容： 1、产品外观是否与标准要求一致; 2、产品的标识是否与标准要求一致; 3、产品结构是否与检测报告一致; 4、产品的材料是否与检测报告一致; 5、产品的各项性能参数是否与检测报告一 致。
防火卷帘的控制、操作功能及测试方法
5．自动启动 (l)操作方法：用专用测试工具或采用加烟、加温的方法使火 灾探测器组的感烟、感温探测器分别发出烟、温模拟火灾信号，观 察防火卷帘动作情况及消防控制设备信号显示情况。 (2)测试要求： ①用于分隔防火分区的防火卷帘，当其火灾探测器组的感烟、 感温探测器分别发出火灾报警信号后，防火卷帘由上限位一次降至 下限位全闭，并向控制室消防控制设备反馈其动作信号。 ②用于疏散通道、出口处的防火卷帘，当感烟探测器发出火灾 报警信号后，防火卷帘由上限位降至1. 8m处定位，并向控制室消 防控制设备反馈中位信号，当感温探测器发出报警信号后，防火卷 帘由中位降至下限位全闭，并向消防控制设备反馈全闭信号；或防 火卷帘控制器接到火灾报警信号后，控制防火卷帘自动下降至距地 面1. 8m处停止，延时5～60s后，继续下降至全闭，并向消防控制 设备反馈各部位动作信号。
垂直卷帘 侧向卷帘 水平卷帘
防火卷帘的现场启闭
1、手动操作装置：防火卷帘应设有手动操作装置，装置应 灵活、可靠。使用手动操作装置控制卷帘启、闭运行时，不 得出现滑行撞击现象；手动操作装置安装位置应便于操作， 并有明显标志。 2、防火卷帘控制器：当安装在墙上时，其底边距地面高度 为1.3m~1.5m；用于防火分隔的防火卷帘控制器的另一侧应安 装手动控制装置。防火卷帘控制器应符合火灾报警控制器通 用技术条件的要求。 3、火灾探测器组：用于疏散通道上的防火卷帘和横向分隔 防火分区的防火卷帘，其两侧均应设置火灾探测器组；用于 竖向分隔的防火卷帘（中庭）应在一侧（内侧）设置火灾探 测器组。 4、防火卷帘除应有上述控制功能外，还应有温度（易熔金 属）控制功能，以确保在火灾情况下，火灾探测器或联动装 置或消防电源万一发生故障，藉易熔金属受热熔化，迫使防 火卷帘执行下降动作而起到防火分隔作用。

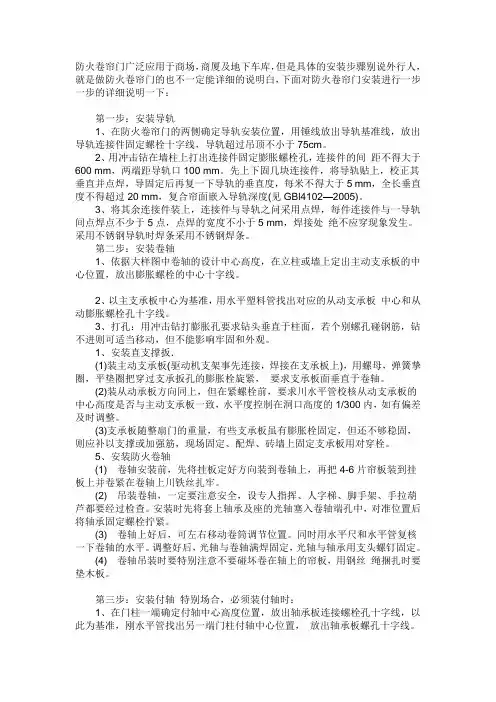

防火卷帘门的安装规范
防火卷帘门广泛应用于商场，商厦及地下车库，但是具体的安装步骤别说外行人，就是做防火卷帘门的也不一定能详细的说明白，下面对防火卷帘门安装进行一步一步的详细说明一下：第一步：安装导轨1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600 mm，两端距导轨口100 mm。
先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102—2005)。
3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm，焊接处绝不应穿现象发生。
采用不锈钢导轨时焊条采用不锈钢焊条。
第二步：安装卷轴1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
1、安装直支撑扳．(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。
(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。
(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。
5、安装防火卷轴(1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
(2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。
防火卷帘门的安装规范
防火卷帘门广泛应用于商场，商厦及地下车库，但是具体的安装步骤别说外行人，就是做防火卷帘门的也不一定能详细的说明白，下面对防火卷帘门安装进行一步一步的详细说明一下：第一步：安装导轨1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600 mm，两端距导轨口100 mm。
先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102—2005)。
3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm，焊接处绝不应穿现象发生。
采用不锈钢导轨时焊条采用不锈钢焊条。
第二步：安装卷轴1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
1、安装直支撑扳．(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。
(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。
(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。
5、安装防火卷轴(1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
(2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。
防火卷帘门安装规范
防火卷帘门安装规范1.安装卷帘门的洞口上部不得设有通风管、水管等；2、电源线路（三相五线和消防中控信号线）由用户铺设到卷门机旁的电气控制箱边；3、卷帘门安装好后，安装吊顶，吊顶边缘应离帘板50MM,以免磨擦；4、调试及使用时，严禁底部站人。
电器设施不得擅自拆搬；5、根据消防管理规定，防火卷帘门为消防专用设施，不得改作他用，卷帘正下方不得堆放任何物品；6、安装调试后，每季度启动一次，以检查电器、机械性能，检查时注意操作安全。
防火帘卷门安装注意事项防火卷帘门的安装是相当重要的，在安装的时候有以下几点需要特别注一、防火卷帘门电源防火卷帘门的供电电源应为消防电源；供电和控制导线截面积、绝缘电阻、线路敷设和保护管材质应符合规范要求。
防火卷帘门供电装置的过电流保护整定值应符合设计要求。
二、防火卷帘门控制器防火卷帘门上面安装有防火卷帘门控制器控制防火卷帘门进行上、下、停等动作。
还要在两侧（人员无法操作侧除外）分别设置手动按钮控制电动防火卷帘门的升、降、停，并应在防火卷帘门火灾时下降关闭后提升该防火卷帘门的功能，且该防火卷帘门提升到位后应能自动恢复原关闭状态。
三、防火卷帘门的报警系统：防火卷帘门应该设有自动报警控制系统；电动防火卷帘门应设有自动关闭控制装置；疏散通道上的防火卷帘门应有由探测器控制两步下降或下降到1.5m〜1.8m后延时下降到底的功能；对于只起到防火分隔作用的卷帘应一步下降到底。
防火卷帘门手动速放装置的臂力应不大于50N;消防控制室应有强制电动防火卷帘门下降的应急操作装置并显示其状态；疏散通道上的防火卷帘门的启闭装置应能在火灾断电后手动机械提升已下降关闭的防火卷帘门，并且该防火卷帘门能依靠其自重重新恢复原关闭状态。
手动防火卷帘门手动下放牵引力不大于150N。
在防火卷帘门安装完之后一定要检查一下以上的几点设备及注意事项，把消防中控的信号线连接到防火卷帘门控制器上就能完全实现整个防火卷帘门消防联动的功能。
防火卷帘使用说明书
广州市有限公司钢质防火卷帘无机纤维复合防火卷帘特级防火卷帘挡烟垂壁(防火窗帘)使用说明书地址：电话目 录第一章概述-------------------------------------------------------------------- 11. 简介 ----------------------------------------------------------------------------------------- 12. 结构示意图及代号 ----------------------------------------------------------------------- 2第二章钢质防火卷帘-------------------------------------------------------- 31. 钢质防火卷帘（垂直卷） ----------------------------------------------------------------- 32. 钢质防火卷帘（侧向卷） ----------------------------------------------------------------- 53. 钢质防火卷帘（水平卷） -----------------------------------------------------------------8 第三章无机纤维复合防火卷帘 -------------------------------------------- 10第四章特级防火卷帘 -------------------------------------------------------- 12第五章挡烟垂壁(防火窗帘) ------------------------------------------------- 14第一章概述1.简介防火卷帘由帘面、座板、导轨、支座卷轴、箱体、控制箱、开闭机、限位器、手动速放关闭装置和按钮等组成，具有手动和电动装置，并可与火灾自动报警系统通过控制模块实现联动控制。
无机布特级防火卷帘门产品特点和安装图
无机布特级防火卷帘门产品特点和安装图
无机布特级防火卷帘门产品特点
无机布特级防火卷帘门是我厂为满足广大用户的要求，参照GB14102-2005《防火卷帘》的要求，设计开发的不需水幕保护的防火卷帘门，此产品内部以硅酸铝纤维毡加强隔热效果，外部间隔500-600mm设加强筋条，两部间隔留有一定空气层，传动机构采用一台卷帘机分级带动两根卷帘轴。
两根卷帘轴各自缠绕一副卷帘，并各配一根导轮轴。
该卷帘具有手电动控制、遥控、遇障碍保护、自动下放等功能，适用于工业与民用建筑室内替代防火墙完成防火分隔，也可作一般防火卷帘使用。
产品特点：
1、整个帘面的平均面重量仅为16Kg，仅为钢质卷帘的二分之一到三分之一，相应的其传动系统也轻许多，为其完成大洞口防火分隔提供了可能。
2、达到GB14102-2005《防火卷帘》所规定的防火墙性能，可取消水幕保护。
3、装饰布颜色可选，为用户将产品与环境配合提供了方便。
4、运行安全可靠。
5、启闭运行平稳、噪音低。
6、所需能量消耗低。
7、工程造价降低。
（原因：大量去掉管网、水泵、自动报警系统及独立水池，节约大量消防用水）
8、给施工带来方便。
技术性能：
1、耐火时间：耐火极限≥3.00h，背火面最高平均温升67.2℃，最高单点温升95.2℃。
2、抗风压能力符合GB14102-93的要求
3、启闭速度2-9m/s
无机布特级防火卷帘门安装图。
防火卷帘门安装步骤
防火卷帘门安装步骤一、安装支架板：(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。
(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。
(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。
二、安装卷轴1、卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
三、帘板安装1、先松开卷帘上的几块帘板，用水平管，直尺校核卷帘的不平度不大于洞口高度的1／300，若倾斜超差，找出原因并进行调整。
2、利用卷轴转动，将帘板穿上，最后装上帘板底梁。
上帘板时要注意封头3、另外若事先将其余帘板穿帘在一起要特别注意在移动，捆扎时不要让帘板产生变形。
4、检查一下导轨上口园弧弯口是否合适，然后将卷帘放下，走动遍观察是否有卡主的现象。
四、安装导轨1、在特级防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600mm，两端距导轨口100mm。
先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5mm，全长垂直度不得超过20mm，复合帘面嵌入导轨深度(见GBl4102—2005)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
÷每片有效使用宽度 76mm 罩板（封箱体）尺寸： 长度=M、高度=支架板边缘尺寸展开尺寸
导轨长度=h—（支架板宽度—50mm）
洞口宽度 M
50 方管
90 导轨
实际面积=M×（h+预卷量 40cm+后背挡火墙 50cm）；有封箱体另加=M×支架板边缘尺寸展开尺寸。
一，钢制防火卷帘内安装：
防火卷帘安装图
梁体 柱体 门楣板（挡火墙，自梁下高） 帘体
二，无机布双帘外装：
加在卷门机一侧 50×50 方管（洞口较宽时可以两侧加）
梁体 柱体 门楣板（挡火墙，自梁下高） 帘体
90/3 型导轨。
内安装：
后背挡火墙（无机布双层）
洞口上线
滚轴尺寸=帘片尺寸 支架板
后背挡火板=洞口尺寸宽 M
