防火卷帘使用说明书

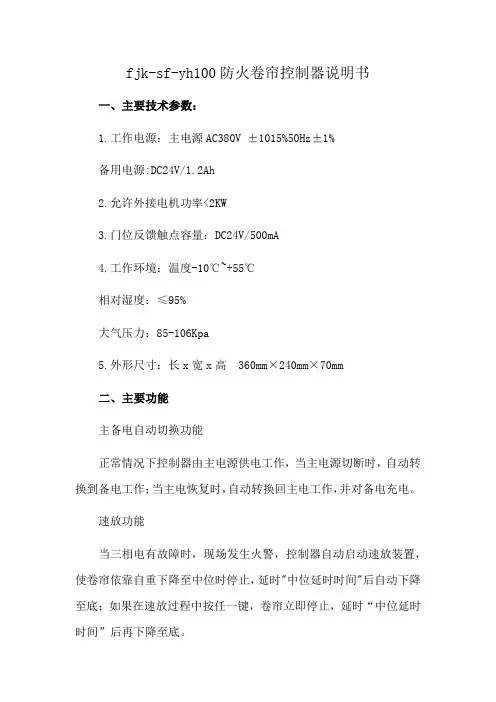

fjk-sf-yh100防火卷帘控制器说明书
fjk-sf-yh100防火卷帘控制器说明书
一、主要技术参数：
1.工作电源：主电源AC380V ±1015%50Hz±1%
备用电源:DC24V/1.2Ah
2.允许外接电机功率<2KW
3.门位反馈触点容量：DC24V/500mA
4.工作环境：温度-10℃~+55℃
相对湿度：≤95%
大气压力：85-106Kpa
5.外形尺寸：长x宽x高360mm×240mm×70mm
二、主要功能
主备电自动切换功能
正常情况下控制器由主电源供电工作，当主电源切断时，自动转换到备电工作；当主电恢复时，自动转换回主电工作，并对备电充电。
速放功能
当三相电有故障时，现场发生火警，控制器自动启动速放装置，使卷帘依靠自重下降至中位时停止，延时"中位延时时间"后自动下降至底；如果在速放过程中按任一键，卷帘立即停止，延时“中位延时时间”后再下降至底。
具有两种自动控制方式
1.烟、温感两步降:(SW1置于ON位)：烟感动作后(或半降信号)，卷帘下降至中停位置，等温感动作后(或全降信号)，再下降至下限位置。
2.烟感延时两步降:(SW1置于OFF位):烟感动作后(或半降信号)，卷帘下降至中停位置，延时后，下降至下限位置。
具有故障检测功能
1.三相电源/主电故障；
2.备用电源断线或欠压
3.限位器故障、超限位故障(需电机配合)；
4.电机电磁铁与控制器连接断线或短路。
5.探测器与控制器连接断线。

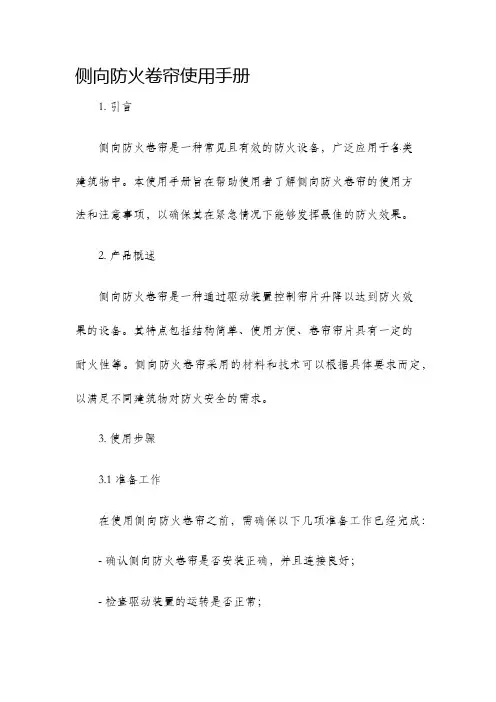

侧向防火卷帘使用手册
侧向防火卷帘使用手册1. 引言侧向防火卷帘是一种常见且有效的防火设备，广泛应用于各类建筑物中。
本使用手册旨在帮助使用者了解侧向防火卷帘的使用方法和注意事项，以确保其在紧急情况下能够发挥最佳的防火效果。
2. 产品概述侧向防火卷帘是一种通过驱动装置控制帘片升降以达到防火效果的设备。
其特点包括结构简单、使用方便、卷帘帘片具有一定的耐火性等。
侧向防火卷帘采用的材料和技术可以根据具体要求而定，以满足不同建筑物对防火安全的需求。
3. 使用步骤3.1 准备工作在使用侧向防火卷帘之前，需确保以下几项准备工作已经完成：- 确认侧向防火卷帘是否安装正确，并且连接良好；- 检查驱动装置的运转是否正常；- 确认卷帘帘片是否完好无损。
3.2 打开侧向防火卷帘当发生火灾或者其他紧急情况时，需要尽快打开侧向防火卷帘。
按照以下步骤进行操作：- 检查紧急开关的位置，并确保其处于便于操作的位置；- 打开电源，通电驱动装置；- 使用紧急开关将侧向防火卷帘手动解脱，使其自由卷放，直至完全打开。
3.3 关闭侧向防火卷帘在火灾得到控制或紧急情况解除后，需要重新关闭侧向防火卷帘。
按照以下步骤进行操作：- 检查关闭开关的位置，并确保其处于便于操作的位置；- 关闭电源，停止驱动装置的运转；- 使用关闭开关将侧向防火卷帘卷放至关闭位置。
4. 注意事项4.1 定期检查和维护为了确保侧向防火卷帘的可靠性和有效性，需要定期进行检查和维护。
包括但不限于以下几个方面：- 定期检查侧向防火卷帘的安装是否牢固，连接是否正常；- 检查驱动装置的运转是否正常，有无异常声音或震动；- 检查卷帘帘片是否完好无损，如有损坏应及时更换。
4.2 防止人为损坏侧向防火卷帘是一种防火设备，为了保证其在紧急情况下能够正常运作，需要避免人为损坏。
用户需要注意以下几点：- 不得将侧向防火卷帘用于非正常用途，避免将其当作普通卷帘门使用；- 不得在侧向防火卷帘帘片上进行攀爬或悬挂重物，避免对其造成不必要的负荷或损坏。
防火卷帘门使用说明
防火卷帘门
使用说明及消防规范
一、使用说明
1、防火卷帘门不能作普通门使用,卷帘门严禁底部站人。
电器设施不得擅自拆搬及开关,在烟温感信号作用下自动运行,只有在消防控制室信号失灵的作用下才准使用手动操作；
2、根据消防管理规定,防火卷帘门作为消防专用设施,不得改作他用，卷帘正下方不得堆放任何物品；
３、安装调试后，每季度启动一次,以检查电器、机械性能,检查时注意操作安全
二、防火卷帘门的消防规范
１、通道上的防火卷帘,应按下列程序自动控制下降： (1）感烟探测器动作后, 卷帘下降至距地（楼)面1．8M；（2)感温探测器动作后，卷帘下降到底；
2、用作防火分隔的防火卷帘,火灾探测器动作后，卷帘应下降到底；３、防火卷帘门帘板、导轨、门楣、卷轴等部件的表面不允许有裂纹、压坑及较明显的凹凸、锤痕、毛刺、空洞等缺陷,严禁作他用。
４、相对运动件在上下运动、卷起及放下时严禁堆放物品影响卷帘门的启闭．
5、防火卷帘门的外露表面,必须注意锈处理(勿乱涂乱喷）,每季度应检查一次启闭的灵活性。
6、防火卷帘门每月检查一次所有紧固件,必须保证紧固件的紧牢,不允许有松动现象.
7、安装卷帘门的洞口上部不得设有通风管、水管等;。
防火卷帘的使用、维护、保养说明
防火卷帘门使用说明书上海惠宁门业有限公司shanghai huining door防火卷帘的使用、维护、保养说明一、防火卷帘的装置要求和使用说明：1.1装置卷帘门的洞口上部不得设有通风管、水管等；1.2电源线路(三相五线和消防中控信号线)由用户铺设到卷帘门机旁的电气控制箱边；1.3卷帘门装置好后，吊顶边缘应离帘板50mm以免磨擦；1.4电器设施不得擅自拆搬；1.5防火卷帘门为消防专用设施，根据消防管理规定，不得改作他用，不得做防盗卷帘使用。
1.6每季度启动一次，以检查电器、机械性能，检查时注意操作平安。
1.7在开启卷帘前，必须检查卷帘下部或周围有无障碍物存在；1.8在关闭卷帘时，不允许有人员或车辆从卷帘下部通过；1.9在卷帘没有安全开启或关闭到位以前，操作人员不能离开卷帘开关；1.10不要将扶梯或其他硬物、重物靠在卷帘上，这样会使卷帘因帘片或卷轴变形而失去作用；1.11当手潮湿时不能操作卷帘开关按钮，以免触电；1.12不要在发生台风或强烈大风或结冰时启闭卷帘，否则会使卷帘受损；1.13绝对不能让小孩按动卷帘开关按钮，以免发生意外；二、防火卷帘的控制方式：防火卷帘的控制方式一般有三种：自动控制方式、按钮控制方式、手动控制方式2.1a、当防火卷帘使用温、烟感探测器或消防联动装置时，卷帘关闭使用自动控制方式，当遇到火情，收到报警信号时，卷帘会自动实现烟控一步降和温控二步降（或请消防中心联动控制一步/二步降），以达到隔断防火分区及安全疏散人员和阻止火情蔓延的目的。
防火卷帘可通过外部输入信号对卷帘门进行控制，并自动反馈外部输出信号。
b、外部输入信号：声音报警状态指示信号。
注：防火卷帘因报警而自动关闭时，不能认为妨碍其动作！2.2当卷帘在正常情况下使用，采用按钮控制卷帘的启闭。
2.3当遇到火情，并且电源被切除的情况下，可用手动控制方式启闭卷帘。
a、开启卷帘：拉动卷帘机上链条到最长，拉动链条开启卷帘，开始拉动时切记检查拉动方向是否正确，拉错方向会破坏限位开关；当卷帘全部开启，底梁升到门上横梁距离略大约50mm时停止拉动链条；b、关闭卷帘：轻拉卷机尾部的自重下落拉手，卷帘匀速下路；当卷帘接近完全闭合时，松开自重下落拉手，然后再拉一次到全部关闭。
防火卷帘联动控制功能的操作流程
防火卷帘联动控制功能的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!防火卷帘联动控制功能操作流程详解防火卷帘门是一种重要的消防安全设施，其联动控制功能在火灾发生时能迅速响应，有效隔离火源，保障人员疏散和财产安全。
新型防火卷帘门控制器说明书
?一次下滑时间可调范围0-600S，中间停留时间可调范围0-600S；
?报警音量可达100dB；
?所有输出接点容量：AC220V/5A.DC30V/5A；
?电源进线缺相或相序错误，系统0.5s内保护；
?系统功耗＜15W；
?消防中心信号可以是开关信号或DC24V电压信号；
?消防中心信号为DC24V时，请接联动板（若需要联动时必须接一联动板，
●注意事项
?为安全起见，控制器必须接好地线！
?限位开关没有调整以前在无人监控状态下，电控箱不可处于通电状态；
?电控箱正式投入运行后，每月应进行一次运行检查；
?按键指令门不动作，先检查三相电源是否缺相，三相电源进线的相序是
否接错，停止键是否接在常开触点上；
?用户在安装、使用本控制箱时，若遇到不能自行解决的故障或问题，请
● 编码开关设定方法
注意:SW1、SW2为工作方式设置开关
工作方式 编码开关
SW1 SW2
A程序方式 ON ON
B程序方式 OFF ON
C程序方式 ON OFF
电脑记忆学
习调试方式 OFF OFF
●安装
?安装前先检查电控箱外壳、器件在运输时是否造成损坏、松脱，确认一
端子电机接线端子对机壳及相互间绝缘电阻值不小于300MΩ；若绝缘
电阻符合规定方可进行通电调试工作。
?接通电源查看“正常”指示灯是否亮，若不亮(控制回路没电)应调换电
源进线中任意两相；
?手动控制卷帘门上行、下行、停止及行程开关的调整；
在无火警的情况下，按“上”按钮，卷帘门应下行；按“停”按钮，卷帘门应停止运行。试运行时，有可能上、下不符，此时只需任意调换两根起闭机的三相接线即可。随后试同运行方向相对应的限位是否起作用(用手直接触动微动开关)，不起作用时应调换限位接线；接着调整好行程开关位置，使防火卷帘门开闭到位。
防火门、防火卷帘门使用说明
防火门、防火卷帘门使用手册一、防火门使用手册“XX”牌钢质防火门是严格按照国标GB12955-200《防火门通用技术条件》标准研制而成的，通过国家固定灭火系统和耐火构件质量监督检验中心型式检验，钢质防火门具有良好的防火性能、结构强度、使用方便。
1.结构特点甲、乙、丙级钢质防火门基本组成包括门框、门扇、铰链、闭门器、防火锁。
门框厚度& 1.5mm门框连接件为镀锌钢板，采用射钉或焊接方式与墙壁固定，腔内填充水泥砂浆。
门扇内外面板均由& 0.8m m钢板扣合，门扇腔内填充防火珍珠岩。
门框由& 1.5mm钢板折弯而成。
门扇、门框表面大多是静电粉末喷涂层，应客户要求出厂也可仅作防锈漆处理，由客户在安装完毕后统一进行完工喷漆或油漆。
结构示意图1、门框2、防火锁3、左门扇4、铭牌5.闭门器6、铰链7、右门扇2.产品分类钢质防火门按门扇数量分钢质单扇防火门和钢质双扇防火门；钢质防火门按耐火极限分甲级钢质防火门、乙级钢质防火门、丙级钢质防火门；3. 技术指标a.钢板、内填珍珠岩、五金件均符合耐火极限要求。
b.耐火等级，经国家固定灭火系统和耐火构件质量检测中心按GB/T7633进行检测，达到GB12955- 2008甲级：1.5小时、乙级：1.0小时、丙级：0.5 小时。
c.自动关闭装置使门保持常闭状态，一旦发生火灾，阻隔烟火。
d.防火门开启方向为疏散方向, 具体如下：右外开：关门时，为顺时针方向旋转。
左外开：关门时，为逆时针方向旋转。
4.运输、安装与调试4.1运输、堆放应防止门体变形、损坏、擦伤、碰撞、重压、脏污、浸蚀、雨淋，门下方用木方垫平，在平坦、干燥、地势较高有棚的地方堆放。
4.2 安装方法先将门框浇灌砂浆塞缝，等水泥砂浆凝固后。
将连接固定片大约尺寸为厚1.5mm宽30mm长240mm左右，先用机械螺钉或焊接方式将连接片固定在门框马仔上，然后两端反转90度，待门框校正定位后，用水泥钉或射钉及焊接等措施将连接片紧紧固定在墙壁上；工程需要安装门扇时，挂装门扇和五金附件。
防火卷帘门安装使用说明
防火门可以分为单开的、双开的、卷帘样式等。
质量好的防火门才能起到防火的作用。
防火卷帘门是一种非常受欢迎的阻火设施，在商场和居民小区使用的比较多，像这样的阻火设施在安装使用的时候需要按照规范来做，下面就来给大家介绍一下。
1、安装卷帘门的洞口上部不得设有通风管、水管等;
2、卷帘门安装好后，安装吊顶，吊顶边缘应离帘板50mm，以免摩擦;
3、调试及使用时，严禁底部站人。
电器设施不得擅自拆搬;
4、根据消防管理规定每季度在例行消防安全检查时一定要不能漏检启动电机的链条润滑油，这也是很多物业单位，或者消防单位在检查时疏漏的一个重要环节。
防火卷帘门是一种适用于建筑物较大洞口处的防火、隔热设施，产品在设计安装上起到了一定的作用技术。
防火卷帘门广泛应用于工业与民用建筑的防火隔断区，能有效地阻止火势蔓延，保障生命财产安全，是现代建筑中不可缺少的防火设施。
客户在购买防火门的时候一样要找专业的厂家，他们会提供售后服务，客户也不用担心安装的问题。
四川佳怡防火门窗是一家专业生产销售防火门窗的厂家，口碑一直都挺不错的，有需要的朋友可以了解一下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防火卷帘
使用说
明书
保定恒升消防工程有限公司
感谢您选择使用保定恒升消防工程有限公司产品！在启用产品前请您仔细阅读本使用说明书，正确的使用和维护可以让产品保持良好状态，发挥最佳效用。
一、产品介绍
1、概述
防火卷帘门广泛应用于商场、仓库、厂房、地下车库、饭店、大厦等工程的大空间防火隔断，能阻止火势蔓延，确保生命财产安全，是现代建筑中必不可少的配套产品，防火卷帘门根据耐火等级及材料可分为特级防火卷帘、无机纤维复合防火卷帘、钢质防火卷帘三大类型，我公司生产的防火卷帘系列产品通过国家防火建筑材料监督检验中心按照国标《GB14102-2005｝检验，其耐火极限均满足国标要求，达到了同类产品的领先水平。
特级防火卷帘门是指用无机纤维材料做帘面，用钢质材料做导轨、座板、夹板、门楣、箱体等，并配以防火卷门机和电脑控制箱所组成的能符合耐火完整性，隔热性和防烟性能要求的卷帘。
我公司生产的特级防火卷帘，采用新型的无机防火布、抗热辐射布及装饰布组成的复合结构帘面，中间夹层为优质新型耐火材料，精心
加工而成，安装完成结构为双轨双帘，可替代防火
墙，无需水幕保护，大火不变型，保持高温强力等功能，其防火
隔热性能达到国标要求。
无机纤维复合防火卷帘门是指用无机纤维材料做帘面，用钢质材料做夹板、导轨、座板、门楣、箱体等，并配以防火卷门机和电脑控制箱所组成的能符合耐火完整性要求的卷帘，其制作工艺及材料与特级防火卷帘相似，同样能保持高温强力，大火不变形等功能，安装完成结构为单轨单帘，可替代钢质防火卷帘门，它具有外型平整美观、重量轻，启闭灵活，安装空间小7吏用安全、可靠等特点，更适合于大跨度门洞使用。
钢质防火卷帘门是指用钢质材料做帘板，导轨・座板♦门楣、箱体等，并配以防火卷门机和控制箱所组成的能符合耐火完整性要求的卷帘，我公司生产的钢质防火卷帘门是选用优质带钢，采用最先进的双层帘片挤压成复合结构，中间填充优质耐火材料，采用流水线生产技术加工而成。
具有外型平整、美观、结构紧凑，启闭灵活，使用安全可靠等特点。
我公司生产安装的特级、无机纤维复合、钢质防火卷帘，采
用双面按钮幵尖控制，无论防火区域任意一面失火，均可在其背火面控制，并可通过消防控制中心烟感・温感探头自动控制。
2、结构示意图、名称♦代号2.1结构示意图
2・1・1特级防火卷帘门
严 15・5152^
严彝功穴葩M 冷 ■ ■舫1■•齐 (•Att
2.1 -2无机纤维复合防火卷帘门
总裳ai
1
2・1・3钢质防火卷帘门
总装图
2.2名称符号
2.21特级防火卷帘TFJ
2.2.2无机纤维复合防火卷帘WFJ
2.2.3钢质卷帘门GFJ
2.3代号
X-XX-X-X-X-X-X
—耐火压强度------- 面间距5 mm
面数量------------- 闭方式
...... .......... ..................... '寸火极限同口高度同口宽度，cm --------------------- …… ---------- 火卷帘的名称符号
24防火卷帘门规格尺寸
我公司生产安装的防火卷帘可根据现场实际情况设计或用户需求制作。
二、产品主要参数
1、防火型电机
1.1 电压:380V
1.2 功率:180-750W
1.3电机启闭运行速度：2-7.5m/min
1.4自重下降速度:w 9.5m/min
1.5工作条件：环境温度-40-50C ;环境湿度w90% (25C);
无腐蚀性气体及尘埃；无剧烈振动和冲击的场所；短时工作制：
连续运转不得超过单相10分钟、三相20分钟。
1.6机械寿命:》2000次
2、控制箱
2.1 电压：AC380V (+10% , - 15%) 50HZ
2.2电机容量：W 3KW
3、耐火极限
3.1特级防火卷帘》3h
3.2无机纤维复合防火卷帘》3h
3.3钢质防火卷帘门》3h
三、安装方式(根据导轨安装而定)
根据建筑结构分为墙侧、墙中、半侧半中三种安装方式，特殊结构可按现场设计特殊安装方式。
墙侧安装墙中安装半侧半中
四、安装调试工序
端板总成一卷轴一帘片一导轨一门楣一电控部分一调试
—与消防控制中心联动
五、使用方法与注意事项：
1、使用的基本条件：防火卷帘门为消防专用设施，不得改作他用。
防火卷帘安装完毕，并确定行程调整及其它部位无误后，方可投入使用。
2、启闭前应检查是否有阻碍卷帘运行的障碍物，方可启动。
如在运行过程中有异常声响应立刻停止运行°
3、按钮开矢的操作：卷帘需下降时按“下行”键，需上行时按“上行”键，需停止时按“停止”键。
4、人力启闭操作：一般在无电情况下使用，需卷帘下降时，只需拉下电机尾部的离合器拉杆，卷帘就能靠自重缓慢下降，需卷帘上升，拉动手拉链条便可上升。
5、注意事项：人力启闭和电动不能同时使用，卷帘门启闭
时，严禁门体下方站人或有其它障碍物。
六、维护、保养：
1、初次使用时应先按照安装要求检查各部是否完善，再用手动按钮控制卷帘升降一下，并检查接线相序是否正确，如有异常现象时，应立即停机检查，无误后，即可投入正常使用。
2、现场手动调试或使用过程中，操作人员应严肃认真不得随意离开现场。
3、在使用运行后，由于某原因造成重新供电时，切记检查新给的三相电相序，务必与原来电源相序相同，以免造成帘板反卷，损坏其他零
部件。
4、正常使用过程中，如用手动倒链或手柄升降卷帘门时，必须注意帘板至上、下限位置时，须留出一定的距离（以12cm）为宜，以防止撞坏限位器。
5、卷帘门导轨中严禁有杂物'槽内要保持清洁，每一个季度应加涂黄油一次。
6、卷帘门传动链条等装置，应即时加注润滑油，严禁其上滴漏水、酸、碱等°
7、防火卷帘门应设专人负责，定期进行升降运行实验。
非消防或专职人员不得随意启动防火卷帘门。
&防火卷帘门在调试升降或使用时，门下严禁行人停留和穿过，门下禁止堆放物品妨碍帘片运行。
9、卷门机要防止受潮'防止酸碱腐蚀、防止撞击等。
保定恒升消防工程有限公司。
