消火栓按钮的设置和接线
接线方法

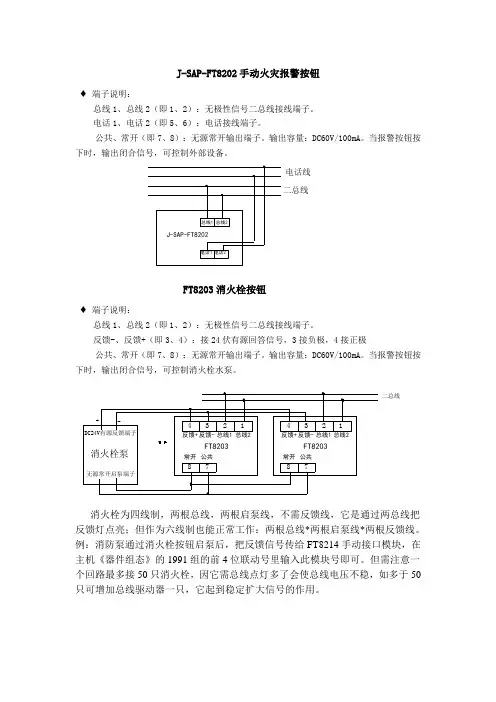

J-SAP-FT8202手动火灾报警按钮♦端子说明：总线1、总线2（即1、2）：无极性信号二总线接线端子。
电话1、电话2（即5、6）：电话接线端子。
公共、常开（即7、8）：无源常开输出端子。
输出容量：DC60V/100mA。
当报警按钮按下时，输出闭合信号，可控制外部设备。
二总线FT8203消火栓按钮♦端子说明：总线1、总线2（即1、2）：无极性信号二总线接线端子。
反馈-、反馈+（即3、4）：接24伏有源回答信号，3接负极，4接正极公共、常开（即7、8）：无源常开输出端子。
输出容量：DC60V/100mA。
当报警按钮按下时，输出闭合信号，可控制消火栓水泵。
二总线消火栓为四线制，两根总线，两根启泵线，不需反馈线，它是通过两总线把反馈灯点亮；但作为六线制也能正常工作：两根总线*两根启泵线*两根反馈线。
例：消防泵通过消火栓按钮启泵后，把反馈信号传给FT8214手动接口模块，在主机《器件组态》的1991组的前4位联动号里输入此模块号即可。
但需注意一个回路最多接50只消火栓，因它需总线点灯多了会使总线电压不稳，如多于50只可增加总线驱动器一只，它起到稳定扩大信号的作用。
LD-FT8209输入输出模块♦ 将模块底座用两只M4自攻螺丝固定在86H50标准预埋接线盒上 ♦ 端子4和5接总线（无极性） ♦ 端子2和3接无源常开反馈信号 ♦ 端子11、13为无源常开输出触点 警告：1. 安装设备之前，请切断回路的电源并确认全部底座已安装牢靠且每一个底座的接线准确无误。
2. 模块输入线末端（远离模块端）必须并联一个100k Ω的终端电阻。
3. 模块输出端须接负载，并加入受控24伏，否则报故障。
具有两种接线方法，一种是应对于新国标具有检测线路功能的，一种是对于部分地区没有执行新标准的。
1、新标准接线方法：需要在反馈端并一个100K 电阻（选离模块端），控制设备是分极性的：控制正极需从端子13进，11出，负极直接接到受控设备的端子上；而控制负极需11进，13出；并且要接上受控设备不然报故障。
浅谈消火栓按钮的设置及控制方式
浅谈消火栓按钮的设置及控制方式
罗文洛
【期刊名称】《安防科技》
【年(卷),期】2004(000)004
【摘要】本文将对消火栓按钮设置的位置及消火栓按钮的接线方法进行初步探讨【总页数】2页(P60-61)
【作者】罗文洛
【作者单位】台山市利安给水消防工程公司
【正文语种】中文
【中图分类】TU99
【相关文献】
1.消火栓按钮设置中几个问题的探讨
2.新消规对手动报警按钮与消火栓按钮应用影响探讨
3.消火栓按钮的设置和接线
4.浅谈消火栓按钮的设置
5.消火栓按钮设置的必要性
因版权原因，仅展示原文概要，查看原文内容请购买。
海湾报警设备接线图
海湾消火栓按钮接线图海湾报警设备 / 2012-09-29本文将重点介绍海湾消火栓按钮接线图，包括J-SAM-GST9123消火栓按钮接线图和J-SAM-GST9124消火栓按钮接线图。
一、J-SAM-GST9123消火栓按钮接线图消火栓按钮外接端子示意图如图2-7：其中：Z1、Z2：无极性信号二总线接线端子K1、K2：无源常开触点，用于直接启泵控制时，需外接24V电源应用方法：J-SAM-GST9123型消火栓按钮与火灾报警控制器与泵控制箱的连接可分为总线制启泵方式和多线制直接起泵方式。
采用总线制起泵方式时，消火栓按钮直接和信号二总线连接，消火栓按钮总线制起泵方式应用接线示意图如图2-10：这种方式中，消火栓按钮按下，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。
采用消火栓按钮直接起泵方式应用接线示意图如图2-11：这种方式中，消火栓按钮按下，可直接控制消防泵的启动，泵运行后，火灾报警控制器确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。
二、J-SAM-GST9124消火栓按钮接线图J-SAM-GST9124消火栓按钮对外接线端子示意图如图2-12。
其中：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O、G：有源DC24V/100mA输出I、G：无源回答输入应用方法：J-SAM-GST9124消火栓按钮可以采用总线制方式启动消防泵（参照第二章1.3节J-SAM-GST9123消火栓按钮），也可以采用多线制方式直接启动消防泵，应用示意图如图2-13。
这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。
当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示：海湾消防电话模块安装接线示意图海湾报警设备 / 2012-10-19GST-LD-8304为海湾消防电话模块，本文海湾消防设备技术员将介绍海湾8304电话模块的外形示意图、安装示意图、接线示意图以与应用方法。

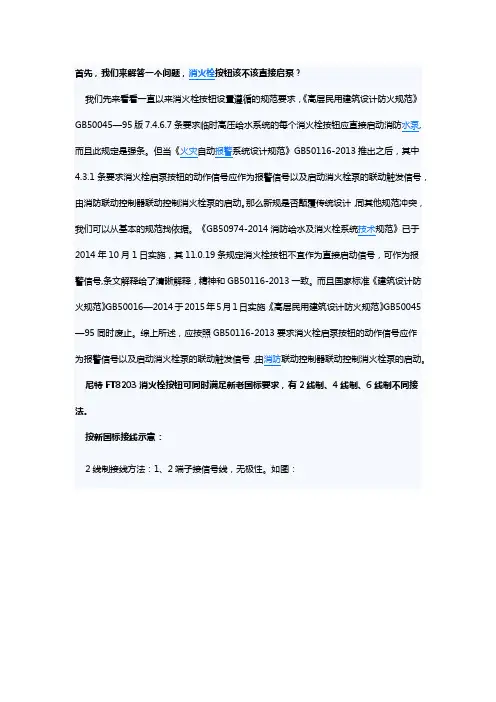

消火栓按钮该不该直接启泵——分析
首先，我们来解答一个问题，消火栓按钮该不该直接启泵？我们先来看看一直以来消火栓按钮设置遵循的规范要求，《高层民用建筑设计防火规范》GB50045—95版7.4.6.7条要求临时高压给水系统的每个消火栓按钮应直接启动消防水泵,而且此规定是强条。
但当《火灾自动报警系统设计规范》GB50116-2013推出之后，其中4.3.1条要求消火栓启泵按钮的动作信号应作为报警信号以及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动。
那么新规是否颠覆传统设计，同其他规范冲突，我们可以从基本的规范找依据。
《GB50974-2014消防给水及消火栓系统技术规范》已于2014年10月1日实施，其11.0.19条规定消火栓按钮不宜作为直接启动信号，可作为报警信号,条文解释给了清晰解释，精神和GB50116-2013一致。
而且国家标准《建筑设计防火规范》GB50016—2014于2015年5月1日实施，《高层民用建筑设计防火规范》GB50045—95同时废止。
综上所述，应按照GB50116-2013要求消火栓启泵按钮的动作信号应作为报警信号以及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动。
尼特FT8203消火栓按钮可同时满足新老国标要求，有2线制、4线制、6线制不同接法。
按新国标接线示意：2线制接线方法：1、2端子接信号线，无极性。
如图：图片一按老国标接线示意:4线制接线方法：1、2端子接信号线，无极性。
7、8接启泵线。
如图：图片26线制接线方法：1、2端子接信号线，无极性。
7、8接启泵线。
3、4接反馈线（有源反馈）。
如图：图片3。
消火栓按钮

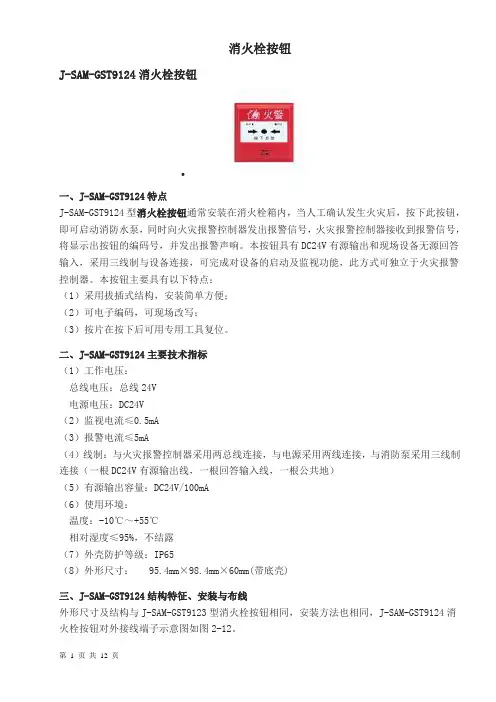

消火栓按钮J-SAM-GST9124消火栓按钮一、J-SAM-GST9124特点J-SAM-GST9124型消火栓按钮通常安装在消火栓箱内，当人工确认发生火灾后，按下此按钮，即可启动消防水泵，同时向火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号，将显示出按钮的编码号，并发出报警声响。
本按钮具有DC24V有源输出和现场设备无源回答输入，采用三线制与设备连接，可完成对设备的启动及监视功能，此方式可独立于火灾报警控制器。
本按钮主要具有以下特点：（1）采用拔插式结构，安装简单方便；（2）可电子编码，可现场改写；（3）按片在按下后可用专用工具复位。
二、J-SAM-GST9124主要技术指标（1）工作电压：总线电压：总线24V电源电压：DC24V（2）监视电流≤0.5mA（3）报警电流≤5mA（4）线制：与火灾报警控制器采用两总线连接，与电源采用两线连接，与消防泵采用三线制连接（一根DC24V有源输出线，一根回答输入线，一根公共地）（5）有源输出容量：DC24V/100mA（6）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（7）外壳防护等级：IP65（8）外形尺寸： 95.4mm×98.4mm×60mm(带底壳)三、J-SAM-GST9124结构特征、安装与布线外形尺寸及结构与J-SAM-GST9123型消火栓按钮相同，安装方法也相同，J-SAM-GST9124消火栓按钮对外接线端子示意图如图2-12。
其中：Z1、Z2：接控制器二总线，无极性V+、G：24VDC电源输入端，有极性；24VCD由泵控制箱提供时不用；COM：DV24V起泵信号输入端I：无源常开触点回答信号输入端COM、NO：输出常开触点信号，额定容量24VDC/100mA布线要求：信号线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2。
四、J-SAM-GST9124应用方法TX3150消火栓按钮一、TX3150概述TX3150型消火栓按钮，外观美观大方，安装接线方便牢靠。
消火栓灭火系统的控制方式
建筑消防工程B U I L D I N G F I R E E N G I N E E R I N G第3单元|第二章第二节消防联动控制系统组成与电路分析3.2消火栓灭火系统12消火栓灭火系统组成消火栓灭火系统的控制方式3消火栓灭火系统控制电路分析室内消火栓灭火系统属于闭环控制系统,如图3-9所示。
图3-9消火栓灭火系统的控制方法有以下四种：1.消火栓按钮启动控制由消火栓按钮控制消防水泵的起停。
消火栓按钮设置在每个消火栓箱内，相应消火栓灭火系统灭火流程和控制示意如图3-10和3-11所示。
1.消火栓按钮启动控制1.消火栓按钮启动控制图3-13 消火栓按钮并联启动的消防泵控制电路图图3-12 消火栓按钮串联启动的消防泵控制电路图2.水流报警启动器控制由水流报警启动器控制消防水泵的起停。
现代消防系统中，常在高位水箱消防出水管上安装水流报警启动器。
火灾时，当高位水箱向管网供水时，水流冲击水流报警启动器，一方面发出火灾报警，同时又快速发出控制信号，启动消防水泵。
3.消防控制室启动控制由消防控制中心发出主令控制信号控制消防水泵的起停。
设置在火灾现场的探测器将测得的火灾信号送至设置在消防控制中心的火灾报警控制器，然后再由报警控制器发出联动控制信号，启停消防水泵，也可以通过消防控制室的联动控制盘直接启动消防水泵。
4.消防泵控制柜启动控制由设置在消防泵房内的控制柜直接控制消防水泵的起停。
首先控制柜柜门上的开关设定为手动，然后直接按动相应的开关启动消防水泵。
如图3-14所示图3-14 消防泵控制柜T H A N K S建筑消防工程。
室内消火栓的详细操作方法
室内消火栓的详细操作方法室内消火栓是扑灭室内火灾的重要消防设施，其操作方法如下：1. 打开消火栓箱门，按下箱内的报警按钮，启动报警装置。
2. 将装在柜子里面的远程增压泵的启动开关按下，启动增压泵，增加水压。
3. 将卷盘式消防水龙拉出，逆时针拧开水阀，并操控水龙头上的开关，即可进行灭火。
4. 当火势较大时，需要使用消防水带和水枪进行灭火。
将水带拉出，并朝着空旷的地方或楼梯间用力甩开，将水带的两个接头抓紧，然后将其中一个接头接到出水阀门上，另一个接头接到水枪上。
将卡扣对准卡槽的位置，双手用力压紧压平，旋转到位即可。
5. 连接好水枪后，逆时针方向开启出水阀门，注意水压的大小，并采用弓步的射水姿势进行灭火，尽量压低身段，双手握住水枪，通过身体的摆动，使水流尽量覆盖着火点，从而达到更好的灭火效果。
在使用室内消火栓时，应该注意以下事项：1. 按下远程增压泵的启动开关，启动增压泵增加水压。
2. 卷盘式消防水龙使用时，可以直接拉出，逆时针拧开水阀，然后操控手上的开关进行灭火。
3. 使用消防水带和水枪灭火时，将水带拉出后朝着空旷的地方或楼梯间用力甩开，将水带的两个接头抓紧，然后将其中一个接头接到出水阀门上，另一个接头接到水枪上。
将卡扣对准卡槽的位置，双手用力压紧压平，旋转到位即可。
4. 连接好水枪后，逆时针方向开启出水阀门，注意水压的大小，并采用弓步的射水姿势进行灭火，尽量压低身段，双手握住水枪，通过身体的摆动，使水流尽量覆盖着火点，从而达到更好的灭火效果。
维护和检查室内消火栓的步骤如下：1. 查看箱门表面和玻璃是否完好，有无破损。
2. 打开箱门，检查箱门开启角度是否小于160度。
若角度过小，使用水袋时会受到影响。
3. 检查水枪是否完好，喷嘴有无堵塞、破损。
4. 检查水袋是否完好，有无破损。
5. 检查消火栓的栓口有无渗漏、锈蚀，安装是否牢固。
6. 检查消防软管卷盘的转动是否灵活。
7. 检查消防栓按钮的指示灯和接线跟端子的连接是否正常。
国泰怡安消防设备布线与接线说明
国泰怡安消防设备布线与接线说明一、烟感、温感L+、L-为信号总线，信号总线使用的线为ZR-RVS-2*1.5，分正负极性，二、手动报警按钮L+、L-为信号总线，信号总线使用的线为ZR-RVS-2*1.5，分正负极性。
与就近的信号总线相连。
D1、D2为电话线，电话线使用的线为ZR-RVVP-2*1.5，不分正负，与就近的电话线相连。
如果图纸设计手动报警按钮没有电话线就不布线与接线。
三、消火栓按钮L+、L-为信号总线，信号总线使用的线为ZR-RVS-2*1.5，分正负极性。
与就近的信号总线相连。
K1、K2为消防泵启泵线，启泵线使用的线为ZR-BV-2*1.5，与就近的启泵线相连。
H+、H-为起泵反馈线，反馈线使用的线为ZR-BV-2*1.5，与就近的反馈线相连。
其中K1、K2、H+、H-最后送到泵房。
四、输入模块输入模块使用于水流指示器、信号蝶阀、防火阀、压力开关，水位指示等，需要信号总线。
L+、L-为信号总线，信号总线使用的线为ZR-RVS-2*1.5，分正负极性。
与就近的信号总线相连。
K1、K2为反馈线，接外部设备的反馈点，这个反馈点必须是无源的，没有任何电压。
水流批示器的反馈点为平时为不导通，当有水流动时变为导能的两个端子点。
信号蝶阀的反馈点为当蝶阀打开时不导通，蝶阀关闭是变成导通的两个端子点。
防火阀的反馈点为防火阀打开时不导通，防火阀关闭时变成导通的两个端子点。
防火阀需要有这样的触点两组，还有一组需要放ZR-BV-2*1.5到防火阀相对应的风机控制箱内。
如果防火阀只有一组这样的触点，防火阀的位置就需要有24V电源线。
压力开关与防火阀的要求相同，也需要有双触点。
在压力开关要放ZR-BV-2*1.5的线到喷淋泵的控制箱内。
如果压力开关只有一组触点，压力开关的位置就需要有24V电源线。
水位指示不作介绍。
将信号总线放到位，调试时指导。
五、声光报警器L+、L-为信号总线，信号总线使用的线为ZR-RVS-2*1.5，分正负极性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东省临沂市建筑设计研究院潘政文
建筑设苗控剐与管理ＳｅｔｔｉｎｇａｎｄＣｏｎｎｅｃｔｉｎｇ
ＭｏｄｅｌｓｏｆＨｙｄｒａｎｔＳｔａｒｔｕｐＰｏｉｎｔｓ
ＰａｎＺｈｅｎｇｗｅｎ
擒耍通过分析试验和检查用消火栓的功能要求，指出该处消火栓设置按钮的必要性。
从防雷电电磁脉冲角度提出了试验和检查用消火栓按钮的设置原则；通过对设计上常用的消火栓按钮接线方式的分析，提出了消火栓搜母接线的最佳方寨。
关键饲漓火栓按钮雷电电磁脉冲试验检童
ＡｂｓｔｒａｃｔＢｙａｎａｌｙｚｉｎｇｔｈｅｔｅｓｔｉｎｇａｎｄｉｎｓｐｅｃｔｉｏｎｏｆｔｈｅｆｕｎｃｔｉｏｎａｌｒｅｑｕｉｒｅｍｅｎｔｓｏｆｆｉｒｅｈｙｄｒａｎｔ，ｉｔｐｏｉｎｔｓｏｕｔｔｈｅｎｅｃｅｓｓｉｔｙｏｆｓｅｔｔｉｎｇｔｈｅｈｙｄｒａｎｔｓｔａｒｔｕｐｐｏｉｎｔ．ＦｒｏｍｔｈｅｐｅｒｓｐｅｃｔｉｖｅｏｆａｍｉＡｉｇｈｔｎｉｎｇｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｉｍｐｕｌｓｅ．ｉｔｒｅｖｅａｌｓｔｈｅｓｃｔｔｍｇｐｒｉｎｃｉｐｌｅｓｏｆｔｅｓｔｉｎｇａｎｄｉｎｓｐｅｃｔｉｎｇｈｙｄｒａｎｔｓｔａｒｔｕｐｐｏｉｎｔ．Ｂｙａｎａｌｙｚｉｎｇｔｈｅｃｏｍｍｏｎｌｙｕｓｅｄｃｏｎｎｅｃｔｉｎｇｍｏｄｅｏｆｈｙｄａｒｎｔｓｔａｒｔｕｐｐｏｉｎｔ，ｉｔｐｒｏｖｉｄｅｓｔｈｅｂｅｓｔｏｐｔｉｏｎｏｆｔｈｅｈｙｄｒａｎｔｓｔａｒｔ－ｕｐｐｏｉｎｔｃｏｎｎｅｃｔｉｎｇｍｏｄｅ．
Ｋｅｙｗｏｒｄｓｈｙｄｒａｎｔｓｔａｒｔ＇ｕｐｐｏｉｎｔ，ｌｉｇｈｔｍｎｇｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｉｍｐｕｌｓｅ·ｔｅｓｔｉｎｇ，ｉｎｓｐｅｃｔｉｏｎ
．Ｉ引言
笔者在审图时发现：临时高压给水系统的高层建筑、高层（厂房）和高位永箱静压不能满足最不利点消火栓水压要求的其他建筑的试验和检查用消火栓处基本没有设置消火拴按钮；消火栓按钮与消火栓泵控制器之间有的采用三线制，有的采用四线制。
那么，试验和检查用消火检处是否应该设置消火检按钮？如果需要设置，该消火栓按钮如何设置？应该具有什么功能？消火栓按钮与消火栓泵控制器之间如何设置为最佳方案？下面对上述问题进行分析。
２消火检按钮的设置要求
结合《高层民用建筑设计防火规范》和《建筑设计防火规范》的相关规定，试验和检查用消火栓应设置在高层建筑的屋顶，采暖地区可设在顶层出口处或水箱间内，设有室内消火栓的其他建筑，如为平屋顶时，宜在平屋顶上设置试验和硷查用的消火检，
有关建筑设置试验和检查用消火栓按钮既有国家标准的要求，也是维护管理和实际功能的需要。
２．１国家标准要求
《高层民用建筑设计防火规范努第７．４．６．７条：临时高压给水系统的每个消火栓处应设直接启动消防水泵的按钮，并应设有保护按钮的设施。
《建筑设计防火规范】》第８．４．３，８条：高层（厂房）和高位水籍静压不能满足最不和ｆ点消火栓水压要求的其他建筑，应在每个室内消火栓处设置直接启动消防水泵的按钮，并应有保护措施。
２．２维护管理需要
试验和检查用消火栓供消防人员检查室内消火辁给水系统。
《建筑消防设施的维护管理》（ＧＡ５８７．２００５）规定应对消火栓灭火系统进行屋顶消火检出水及静压试验，远距离启泵功能试验。
２．３实际功能需要
试验和检查用消火检还具有扑救临近建筑物火灾的功能。
３消火栓按钮的设置原则
试验和检查用消火栓在采暖地区一般设在顶层出ＩＺｌ处或水箱间内，在非采暖地区为了检查和试验方便大部分设在永箱间或局部突出屋顶的其它房间的外
皙雒画夤龟皇ｉ．投泵８１ 万方数据
万方数据
万方数据
消火栓按钮的设置和接线
作者：潘政文， Pan Zhengwen
作者单位：山东省临沂市建筑设计研究院
刊名：
智能建筑电气技术
英文刊名：ELECTRICAL TECHNOLOGY OF INTELLIGENT BUILDINGS
年，卷(期)：2009，3(5)
