26双用电锤特点
JiNDING 26-01 双功能电锤 JD2326C 说明书
使用说明书26-01双功能电锤 JD2326C江苏金鼎电动工具集团有限公司地 址: 江苏省常州市湟里镇金鼎路28号 电 话: 400-881-9050 传 真**************电子邮件:*******************网 址: z 概述感谢您购买和使用金鼎牌电动工具,金鼎牌电动工具是中国名牌产品。
本产品适用于在一般环境条件下,对混凝土、砖墙、岩石等材料进行钻孔、开槽、凿毛等作业。
广泛应用于管道安装、线缆敷设、卫生设备安装、机械安装、给排水设施建设、室内装修、港口设施建设和其它土木工程施工。
可以使工作人员从传统的手工劳动中解放出来，是您理想的帮手。
z 功能图序号 名称 序号 名称 1冲击钻头 7 手柄 2 夹头外套 8 电缆护套 3 切换拨 9 电源线 4 按 10 碳刷帽 5 曲轴箱盖 11 辅助手柄6开关按1 234 5 6 7 891011z技术参数型号 JD2326C额定电压 220V~，50Hz额定输入功率 620W空载转速 0-500r/min最大钻孔直径 26mm锤击次数 0-3150/min净重 5.2kgz一般安全规则警告！阅读说明。
没有按照以下列举的说明而使用或操作将导致触电、着火和严重伤害。
在所有以下列举的警告术语“电动工具”指市电驱动的（有线）电动工具保存这些说明a）工作场地1) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故2) 不要在易爆环境,如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
3) 让儿童和旁观者离开后操纵电动工具。
分心会使你放松控制。
b) 电气安全1)电动工具插头必须与插座相配。
绝不能以任何方式改装插头。
需接地的电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少触电危险。
2)避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加触电危险。
3)不得将电动工具暴露在雨中或潮湿环境中。
电锤工作原理
电锤的工作原理1. 介绍电锤是一种重要的建筑工具，广泛应用于建筑工地、矿山和其他需要进行钻孔、打击的场所。
它通过电机驱动钢铁锤头上下运动，产生冲击力，用于破碎、钻孔和振动等作业。
电锤有着高效、精确和可控性的特点，在建筑和工程领域扮演着重要角色。
在本文中，将详细解释电锤的工作原理，包括电锤的构造、动力系统、传动机构和工作过程等方面。
2. 电锤的构造电锤一般由电机、钢铁锤头、传动机构、外壳等部分组成。
•电机：电锤的核心部件之一，采用电能作为动力源。
电机根据不同型号和用途有着不同的功率和转速。
•锤头：由钢铁制成，通常由上、下两部分组成。
锤头质量重且坚固，用于产生冲击力。
•传动机构：由齿轮和连杆等部件组成，用于将电机的转动动力传递给锤头，使锤头上下运动。
•外壳：用于包裹电机、传动机构和锤头，保护内部零件和操作者安全。
3. 电锤的动力系统电锤使用电能作为动力源，主要依靠电机的工作来产生冲击力。
电锤的动力系统由电源、电机和控制系统组成。
3.1 电源电源为电锤提供工作所需的电能。
电锤通常使用交流电源，其电压和频率根据不同地区和国家的标准而异。
电锤也可以使用电池作为独立的电源，使其更加便携。
3.2 电机电锤的电机是实现锤头运动的关键。
电锤通常使用电动机作为动力装置，电动机根据不同型号和用途有不同的功率和转速。
电动机通常是三相感应电机或直流电机。
•三相感应电机：常见的电锤电机类型之一，具有结构简单、稳定性好和成本低的优点，输出功率较大。
但它的转速难以调控，不利于电锤的工作控制。
•直流电机：另一种常见的电锤电机类型，具有转速可控性强、启动扭矩大的特点。
由于直流电机的转速可以通过调节电源电压或外部电路来控制，因此适用于需要精确控制锤击频率和能量的应用。
3.3 控制系统控制系统用于控制电锤的开关、转速和转向等操作。
控制系统一般由开关、触发器和电子元件组成。
通过开关和触发器，操作者可以控制电锤的开启和关闭，以及调节锤头的冲击力和频率。
威仕龙电锤价格
225
205
头设计，最具性价比30 电镐
塑箱
专利产品,加强型直经35
12 63501 电镐 35气缸电镐 3
305
278 气缸，输出2200W强劲功 塑箱
率，效率行业领先。
加强型直经35气缸，破
13 63503 电镐 35气缸电镐 3
268
268 碎力极强，效率行业领 塑箱
先，性价比典范。
加强型直经36气缸，破
铁箱
255
255
优质川霸气缸，进口轴 承，稳定性更高
塑箱
铝头设计，精品电机，
9 60811 电镐 0811电镐 3
260
260 输出1380W足功率冲击力 塑箱
更强
10 60851 电镐 0851电镐 3
285
285
大功率，铝头设计，可 满足恶劣工作环境
塑箱
专利产品，大功率，铝
11 63006 电镐 30气缸电镐 3
塑箱
强劲，
防漏油设计专利产品,龙
6 6832B 电锤 双用32电锤 4
248
230
能款32电锤，锤钻二 用，1200W大功率，效率
塑箱
提升60%
方向调节设计使用更方
7 60800 电镐 轻巧电镐 4
205
205
便，重量只有3.5KG,适 于长时间工作，是切凿
塑箱
好能手
8 60810 电镐 0810电镐 3
3 6830A 电锤 单用30电锤 4
228
210 锤，外观新颖，大功
塑箱
率，实际可达1200W
新型防漏油设计30电
4 6830B 电锤 双用30电锤 4
238
220 锤，外观新颖，大功

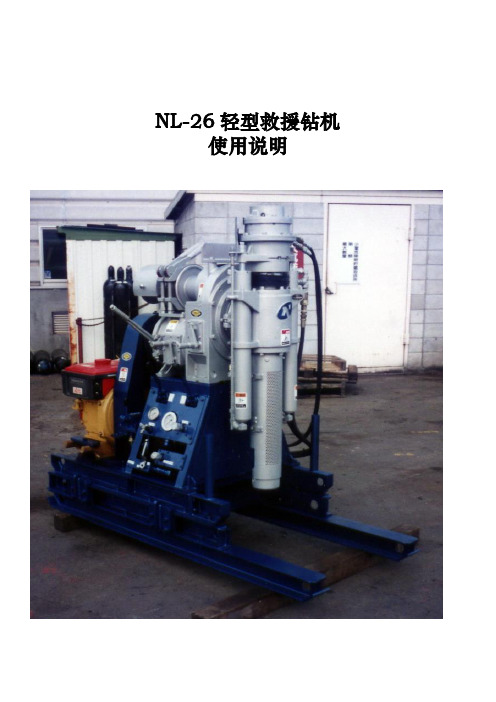

NL-26救援钻机《使用说明书》
NL-26轻型救援钻机使用说明NLC（株式会社）CO.,LTD产品说明NL-26 钻机是日本NLC公司按照美国长年标准设计的一款轻便钻机。
广泛用于地质勘察、绳索取芯、地质钻孔、矿山救援等领域，其主要特点工作效率高，性能好，而且非主要部件部分采用特制铝来减轻钻机的重量，便于搬运，并且拆装方便，适合在地上或地下狭窄的坑道、巷道作业，广泛受到行业用户的一致好评。
NL系列钻机中体积最小、重量最轻、结构紧凑的全液压钻机。
NL-26钻机采用模块式设计，最大拆分部件只有60公斤。
在交通不便的情况下可以拆分成各主要部件来进行运输。
使NL-26钻机可以快速的完成钻探前的准备工作，也可在钻探点之间快速移动，避免阻挡有效的施工空间。
安全警告标志为了保证操作员的身体不受伤害，我们在钻机的各个相关部位标有引起操作人员注意的标志。
操作人员应该在做任何操作前熟悉每一个标志的含义，为此，我们将标志分为“危险”、“警告”、“注意”三类。
此类标志表示如果操作失误可能会危及人员生命安全，任何在这个部位错误操作都要引起高度注意。
此类标志表示在此位置应避免错误操作，否则可能引起人员受伤，甚至危及生命，任何错误操作都要引起高度注意。
此类标志表示在此位置因谨慎小心，错误操作可能会引起身体受伤尽管引起操作人员的重视程度没有前两个高，但是请注意错误操作也会引起严重的后果。
请全面了解以上各个警示标志的含义并规范操作。
NL-26钻机规格动力电机7.5KW-4P-440V 1.450rpm( 可选) 柴油机轴内径10PS/2.600rpm ( 可选)47mm使用液压卡盘时为44.5mm内径63mm备注：在没有收到改进通知前以此为标准。
NL-26操作前注意事项：1.遵守国内相关安全操作规定。
2.操作员必须有相关操作资格。
3.对操作程序相当了解。
4.确保安全警示标志无其他物体掩盖。
5.严格按照说明书进行操作。
6.操作员在操作过程中应穿上工作服。
7.在相关部位标上警示标志。

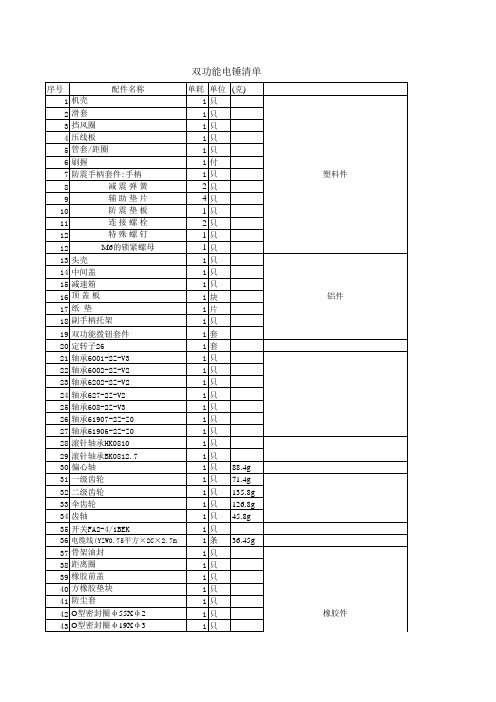

双功能26电锤清单
序号 1 机壳 2 滑套 3 挡风圈 4 压线板 5 管套/距圈 6 7 8 9 10 11 12 12 13 14 15 刷握 防震手柄套件:手柄 减震弹簧 辅助垫片 防震垫板 连接螺栓 特殊螺钉 M6的锁紧螺母 配件名称 单耗 单位 重量(克) 1只 1 1 1 1 1 1 只 只 只 只 付 只 只 只 只 只 只 只 只 只 只 块 片 只 套 套 只 只 只 只 只 只 只 只 只 只 只 只 只 只
1 2 2 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 2 1 1 2 1 1 1 1 1 1 1 1 2 10 1 2 3 7 1 1 1 2 4 4 4 2
只 只 只 只 只 只 只 只 付 只 只 只 只 套 付 只 只 只 只 只 只 只 只 只 只 只 只 只 只 根 只 根 只 只 cm 只 只 只 只 只 只 只 只 只 只 只 只
O型密封圈φ19Xφ3.1 O型密封圈φ19.8Xφ2.1 O型密封圈φ11Xφ2 O型密封圈φ31.5Xφ2
汽缸 转套 冲锤 冲击杆 拉簧（5226） 油盒 弹簧护套 橡胶护套 限位垫片 附手柄（含抱箍4种） 碳刷6.5x7.5x15(5226) 活塞销（φ6x24） 铝活塞 连杆 滑锁环 外六角螺母M10x1 汽缸防松螺母 摩擦片 轴承压盖 平垫片φ10xφ16x0.5 平垫片方孔垫片 弹簧φ33x73（5226） 平垫片φ45xφ55x0.8（5226） 平垫片φ13xφ24x2（凹垫5226） 铝轴套 深度尺 轴套/固定环 75 气缸弹簧 76 电容(0.33μF) 77 电感（10×6×4×6圈60μH）
2 2 10 10 2 2 3 1 1 2 2
只 只 只 只 只 只 只 只 只 只 只 1只 1只 只 只 张 本 本 只 cm g g cm
电锤的工作原理
电锤的工作原理
电锤是一种常见的工具，它通过电力驱动来产生高速的上下运动，用于在建筑、装修等工程中进行钻孔、敲击等作业。
电锤的工作原理主要包括电机、减速装置和锤击机构。
电机是电锤的动力源，它将电能转化为机械能，提供驱动力。
减速装置主要通过一系列的齿轮或链传动，将电机高速旋转的动力转变为锤击机构所需的低速高扭矩运动。
锤击机构是电锤的关键部分，它将减速后的动力转化为上下运动的锤击力。
当电锤启动时，电流通过电机产生旋转磁场，驱动电机转动。
旋转的电机通过减速装置使输出的转速降低，并通过齿轮或链条等传动装置传递给锤击机构。
锤击机构通常由一个或多个活塞、凸轮和连杆组成。
当凸轮转动时，它将推动活塞上下运动，产生连续的冲击力。
这些冲击力通过电机和减速装置的协调工作，在工作头上产生高频率和高幅度的上下运动。
电锤的工作原理使其能够在较短的时间内锤击目标物体，实现高效快速的钻孔、敲击等作业。
它的结构和原理使得其能够应对不同硬度和厚度的材料，提供较高的锤击力和精确的控制能力。
需要注意的是，在使用电锤时应遵循相应的安全操作规范，佩戴个人防护装备，确保工作环境安全。
电锤电镐两用
电锤电镐两用随着建筑业的发展，人们对于装修、拆除等工作的需求也越来越大。
为了提高工作效率，减轻劳动强度，电锤电镐两用工具应运而生。
本文将针对电锤电镐两用工具的特点、使用方法以及市场需求进行探讨。
一、电锤电镐两用工具的特点电锤电镐两用工具是一种结合了电锤和电镐两种功能的工具，具有以下特点：1. 多功能性：电锤电镐两用工具能够完成多种工作，如打孔、拆除、凿岩等。
不同于传统的手动工具，电锤电镐两用工具的多功能性大大提高了工作效率。
2. 动力强大：采用电力作为动力源，电锤电镐两用工具具有更大的冲击力和打击频率，能够在较短的时间内完成更多的工作量。
3. 操作简便：电锤电镐两用工具采用电动操作，相对于传统手动工具来说更加轻便，操作起来更加方便快捷。
4. 高效耐用：电锤电镐两用工具的刀具材质优良，能够抵御高强度的冲击和摩擦，具有较长的使用寿命。
二、电锤电镐两用工具的使用方法1. 准备工作：使用电锤电镐两用工具前，应先确认工具是否正常运行，连接电源是否牢固可靠。
同时，根据需要选择合适的刀具和配件。
2. 安全操作：在操作时，应戴上防护眼镜、手套等防护装备，确保人身安全。
在使用过程中，要保持身体平衡，避免外力干扰。
3. 打孔操作：固定工件后，将电锤电镐两用工具握稳，切勿挡住气口。
按下开关，使刀具与工件接触，适当施加力度并保持刀具垂直，进行打孔操作。
4. 拆除或凿岩操作：在进行拆除或凿岩操作时，首先确定准确的工作范围，并锁定工具刀头。
运行工具时，将刀头放置在需要拆除或凿岩的位置上，适量施加力度，一点一点地进行操作。
5. 清洁与保养：使用完毕后，应及时清洁电锤电镐两用工具，避免灰尘和杂物堆积，影响工具的正常运行。
定期检查刀具和配件的磨损情况，及时更换。
三、电锤电镐两用工具市场需求分析随着建筑业的蓬勃发展，以及装修、拆除市场的不断扩大，电锤电镐两用工具的市场需求也越来越高。
市场需求主要体现在以下几个方面：1. 提高工作效率：电锤电镐两用工具能够以更高的冲击力和频率完成传统手动工具难以完成的任务，大大提高了工作效率。
博世电锤说明书
使用说明 (5)Operating Instructions ................9 170 26 8890 - 0510KHE 56MHE 562EN 607452006/42/EG, 2004/108/EG, 2000/14/EGDirector Product Engineering & Quality Responsible Person for Documentation© 2010 Metabowerke GmbH, 72622 Nürtingen, GermanyVolker Siegle13245677ba889101213111415KHE 56MHE 5634AB6.31800etc.......目录1 一致性声明2 规定用途3 一般安全规则4 特殊安全规则5 概述6 产品特性7 调试7.1 弓形手柄或辅助手柄安装8 使用8.1 调整限深器（仅限 KHE 56）8.2 安装和拆卸工具8.3 设置操作模式8.4 调整凿子的位置8.5 调整冲击力8.6 接通和切断8.7 麦太保 VibraTech（MVT）9 清洁、维护10 提示与技巧11 故障排除方法12 配件13 修理14 环保15 技术规格1 一致性声明作为唯一责任人，我们特此声明，本产品符合第2页所列的指令和标准。
MHE 56：2000/14/EC：根据附录Ⅵ，评估一致性的步骤。
（测试中心：VDE测试和认证协会，Merianstr.28, 63069，德国 奥芬巴赫）。
2 规定用途KHE 56与适当的配件结合使用，适用于在混凝土、砖块、石头和类似材料上进行冲击式钻孔和凿边。
MHE 56与适当的配件结合使用，适用于在混凝土、砖块、石头和类似材料上进行开凿。
因使用不当造成的损坏由用户承担全部责任。
必须遵守通用事故预防规章和随附的安全资料。
为了您自身的安全及保护您的电动工具，请特别注意有此警示标志的地方！请戴护耳器。
26双用电锤特点
26双用电锤
26双用电锤整机性能强劲，质量出色；冲击采用先进的汽缸油压活塞带动，采用全铜线电机zmjt054，金属合金齿轮，大大提高了其使用效率和寿命。
广泛应用于房屋DIY装修，专业监控安装，水电工安装使用；也是长工地时间工作的首选钻墙工具。
26双用电锤产品特点
1、800W大功率电机混凝土打孔够劲。
2、符合人体工程的流线设计。
3、前桥的防震软胶手把，可有效缓解疲劳。
4、调速开关中，煤，集，团，准确锁定目标，使操作更快捷。
5、刷架换向（正反转），可有效控制火花，延长整机寿命。
6、可靠的离合装置，使用户的安全得到保障（安全第一）。
全自动智能安全离合器电锤
全自动智能安全离合器电锤CAG牌YD-26C电锤全称是全自动智能安全离合器电锤，它是由苏州东威一德电动有限公司投入巨资设计研发生产的，该电锤于2007年获得国家专利，受到法律保护。
现行26系列两功能电锤，在操作过程中存在最大问题就是没有安全性，这种不安全主要在机器过载情况下发生。
这样的情况你可能记忆犹新，电锤作业中会比较坚硬的物质（比如钢筋）这时电锤钻头会被卡住，此时人是无意识的。
这时电锤电机会出现过载现象，导致下面情况发生：第一种情况是人会随机器动起来，因为此时人是相对静止的，突然机器由高速旋转达到相对静止，根据力的相互作用原理，人会突然会被机器带动起来，一下子失去平衡，意外可想而知。
特别是空调安装，吊装作业时使用传统电锤时会更危险。
第二种情况是机器钻头被卡时。
人仍保持原来的静止状态，此时机器从高速旋转一下子达到相对静止状态。
可想而知此时机器的和人的作用力全部集中在钻头上和机器齿轮上。
这是很容易导致钻头断裂。
影响作业进度不说，机器寿命会大大减少，更严重者危及作业员人生安全。
还有就是在出现第二种情况时，机器由于瞬间过载，电机符合会瞬间增大，很容易将电机烧坏。
电机是电锤的心脏，电机坏了，电锤就不用说了。
一德工具科研人员，给予以上背景研究制造出CAG牌26C全自动智能安全离合器电锤。
当然关注电锤发展的不止我们一德工具公司，工具行业的老大博士也在从事下一代电锤，也即离合器电锤的研究制造工作。
还有启东的某个公司也提出离合器电锤概念。
与他们相比一德工具先行一步，使新一代电锤市场化，让电锤使用者提前受益。
一德工具26C电锤是前置式离合器，使这项发明更加“傻瓜”。
“傻瓜”也即智能全自动，不易出问题，使整个机器性能提高。
当然智能离合器系统是这款机器最大的亮点，除此以外这款机器设计上还有其他优点，下面分别向大家介绍一下1、色彩搭配本机颜色采用传统的红白黑搭配，符合国人视觉基调，朴实而又不失大方。
2、独特装配程序整机装配流水线操作，全轴承装配，减少机体磨损，有效延长机器寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
26双用电锤
26双用电锤产品介绍
26双用电锤整机性能强劲，质量出色；冲击采用先进的汽缸油压活塞带动，采用全铜线电机，金属合金齿轮，大大提高了其使用效率和寿命。
广泛应用于房屋DIY装修，专业监控安装，水电工安装使用；也是长工地时间工作的首选钻墙工具。
Zmjt054
26双用电锤产品特点中煤集团
1、800W大功率电机混凝土打孔够劲。
2、符合人体工程的流线设计。
3、前桥的防震软胶手把，可有效缓解疲劳。
4、调速开关，准确锁定目标，使操作更快捷。
5、刷架换向（正反转），可有效控制火花，延长整机寿命。
6、可靠的离合装置，使用户的安全得到保障（安全第一）。
