对于中波广播发射系统的防雷策略探讨
中波广播发射系统的防雷策略分析
中波广播发射系统的防雷策略分析1. 引言1.1 中波广播发射系统的防雷策略分析概述中波广播发射系统是广播行业中非常重要的一环，而在雷电频繁的天气条件下，中波广播发射系统往往容易受到雷击危害。
为了保障中波广播发射系统的正常运行和广播节目的正常播出，必须制定有效的防雷策略并加以实施。
本文将对中波广播发射系统的防雷策略进行深入分析，包括中波广播发射系统存在的雷击风险、防雷系统设计原则、防雷设备选型与安装、接地系统建设以及操作维护与定期检测。
通过对这些方面的详细讨论，可以帮助广播行业在雷电天气下更好地抵御雷击危害，保障中波广播发射系统的正常运行。
本文旨在强调提高中波广播发射系统的防雷能力的重要性，并将探讨未来发展方向与建议，为广播行业在防雷方面提供更加全面和有效的指导，以确保中波广播发射系统的稳定运行和广播节目的正常播出。
2. 正文2.1 中波广播发射系统存在的雷击风险中波广播发射系统存在的雷击风险主要来自于雷电活动频繁的地区，例如雷电活动频繁的夏季或梅雨季节。
雷电产生的云与地面之间的闪电导电通路，会通过系统内的金属结构传导电流，导致设备受损甚至损坏。
地面上的电力线、通信线等设施也容易成为雷击的目标，进而影响到中波广播发射系统的正常运行。
在雷雨天气中工作的中波广播发射系统更容易受到雷击的威胁，因此必须加强防雷措施，提高系统的防雷能力。
地形环境也会影响中波广播发射系统的雷击风险。
比如位于高风暴频率地区或高山地区的中波广播发射系统，由于地形的特殊性可能会增加雷击的可能性。
在选择站址时应综合考虑地形、气候等因素，以减少雷击风险。
中波广播发射系统存在的雷击风险是不可忽视的，必须采取有效的防雷措施来保护设备和人员安全。
2.2 防雷系统设计原则防雷系统设计原则是中波广播发射系统防雷工程的重要组成部分，其设计原则主要包括以下几点：1. 综合考虑：在设计防雷系统时，需充分考虑中波广播发射系统的特点和运行环境，结合周围环境的雷击频率、地形地貌等因素，综合考虑各种可能的雷击风险。
浅析中波广播发射台的防雷保护
浅析中波广播发射台的防雷保护摘要：中波广播发射台是保证声音能够通过无线电向外播送的重要设备，但通常情况下中波广播发射台会被安置在室外，缺少遮挡物的保护，较容易受到雷电天气的影响，因此，对于中波广播发射台的防雷保护措施至关重要。
基于此，本文围绕中波广播发射台的防雷保护展开研究，首先介绍影响中波广播发射台的雷电类型，之后探讨中波广播发射台防雷保护的重要性，最后再罗列出目前较为常用的几类中波广播发射台的防雷保护措施。
希望能够为我国广播工作的平稳运行提供一定帮助。
关键词：中波广播发射台；雷电防护；广播工作一、影响中波广播发射台的雷电类型（一）雷电波对中波广播发射台的影响在中波广播发射台遭受雷击之后所产生的能量波就被称之为雷电波。
它有着较强的冲击力，在产生之后会迅速扩散，干扰中波广播发射台的信号传播，严重时会导致信号变得断断续续，极不稳定，甚至还会直接导致信号中断，对广播工作的正常开展有着较大的影响[1]。
此外，我们还需要注意不能将雷电波与雷电混为一谈，雷电一般需要直接接触到发射台时才产生影响，并且主要是物理性的损坏，而雷电波则是在雷击之后所产生的能量波，具有较强的扩散性，主要影响的是广播信号，两者有着本质上的区别。
（二）雷电直击对中波广播发射台的影响雷电直击能够被人们通过肉眼直接观察到，因此，这也是人们较为熟悉的一种影响中波广播发射台的雷电类型。
一般来说，处于户外且地势较高位置的物体容易遭到雷电直击，而这正是中波广播发射台的常规选址，这也导致其频繁受到雷电天气的影响。
发射台一旦被雷电直击，其天线、电路以及发射系统内部的硬件就会遭到大面积的烧毁、损坏，使发射台不能继续工作。
（三）感应雷电对中波广播发射台的影响感应雷电与雷电波相似，都是以能量波的形式来对中波广播发射台产生影响。
但两者的差别在于雷电波影响的主要是信号，而感应雷电影响的是硬件设备，因此感应雷电的破坏力更强[2]。
感应雷电会通过静电场向附近发射能量波，因此感应雷电可通过非接触的方式对发射台产生影响，当发射台受到雷电广播的侵入后，其内部设备会迅速过载，温度升高，直至烧毁，严重时甚至会引发火灾。
数字中波广播发射系统防雷现状及探讨
数字中波广播发射系统防雷现状及探讨摘要：随着现代科技的不断进步，广播产业也得到了更加深入的拓展和提升。
其中在广播电视领域中最为重要的就是中波无线电通信技术，它是利用调频和调幅两种方式来进行信号传输，具有非常高的效率以及很好的效果。
中波无线电传播的广泛应用，为广播产业注入了新的活力，将信息传递到了人们的日常生活中。
目前，数字化技术已经被广泛地运用到了广播发射领域当中。
此应用已逐渐成为人们不可或缺的工具。
因此，为了保证广播电视安全播出就必须要做好相应的防雷工作。
关键词：数字中波；广播发射系统；现状；防雷；措施随着社会经济的快速发展，人们生活水平也在不断提高，对于通信设备的质量和性能提出了更高的标准。
各国对相关法规的规定存在差异，因此需要根据不同国家的情况进行相应的调整。
在通信中使用无线电波可以实现快速传递信号。
波形是无线电波传播的主要媒介，因其具备卓越的抗干扰能力而备受青睐。
在现代社会中，随着科学技术不断地进步和创新，无线通信技术得到迅速的普及应用。
1中波系统的防雷状况数字中波广播发射系统是由一系列卫星接收、发射和供电设备所构成的复杂系统。
其中发射机是整个发射系统的核心部分。
目前，天线的发射高度主要分布在76米和110米之间。
随着城市建设发展及人口增加，地面建筑越来越高，导致发射功率增大，覆盖范围变广，对安全播出提出了更高要求。
为了实现最大程度的信号覆盖，广播电台通常选址于广袤的郊区。
发射机一般都位于建筑物顶部或者地下深处，这就需要对发射装置进行特殊设计，以保证发射功率达到要求。
钢结构铁塔被选作发射天线的主体，而其运行方式则为非接地。
由于地面起伏不平，导致接收到的回波会出现一定程度的畸变。
2.中波发射天线所带来的雷电危害方式，具有一定的危害性数字中波广播发射系统的雷害表现为三种形式，其中一种是通过发射天线，雷电穿过发射天线，侵入分配机房，然后反向进入设备集中的中央机房，这是雷击在发射系统中主要的破坏方式。

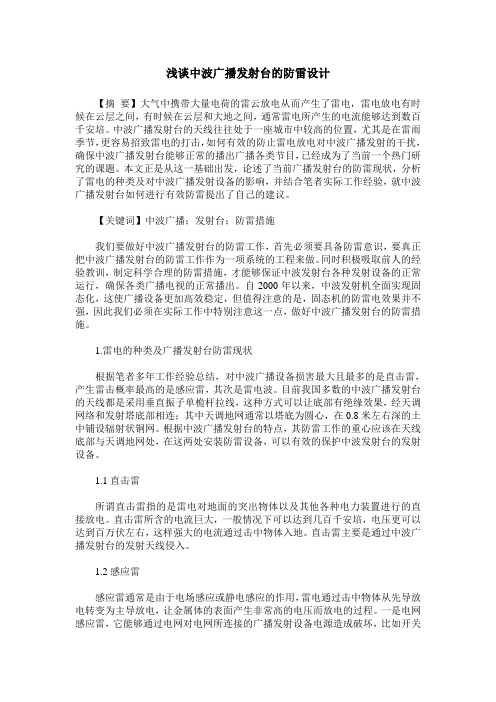

浅谈中波广播发射台的防雷设计
浅谈中波广播发射台的防雷设计【摘要】大气中携带大量电荷的雷云放电从而产生了雷电，雷电放电有时候在云层之间，有时候在云层和大地之间，通常雷电所产生的电流能够达到数百千安培。
中波广播发射台的天线往往处于一座城市中较高的位置，尤其是在雷雨季节，更容易招致雷电的打击，如何有效的防止雷电放电对中波广播发射的干扰，确保中波广播发射台能够正常的播出广播各类节目，已经成为了当前一个热门研究的课题。
本文正是从这一基础出发，论述了当前广播发射台的防雷现状，分析了雷电的种类及对中波广播发射设备的影响，并结合笔者实际工作经验，就中波广播发射台如何进行有效防雷提出了自己的建议。
【关键词】中波广播；发射台；防雷措施我们要做好中波广播发射台的防雷工作，首先必须要具备防雷意识，要真正把中波广播发射台的防雷工作作为一项系统的工程来做。
同时积极吸取前人的经验教训，制定科学合理的防雷措施，才能够保证中波发射台各种发射设备的正常运行，确保各类广播电视的正常播出。
自2000年以来，中波发射机全面实现固态化，这使广播设备更加高效稳定，但值得注意的是，固态机的防雷电效果并不强，因此我们必须在实际工作中特别注意这一点，做好中波广播发射台的防雷措施。
1.雷电的种类及广播发射台防雷现状根据笔者多年工作经验总结，对中波广播设备损害最大且最多的是直击雷，产生雷击概率最高的是感应雷，其次是雷电波。
目前我国多数的中波广播发射台的天线都是采用垂直振子单桅杆拉线，这种方式可以让底部有绝缘效果，经天调网络和发射塔底部相连；其中天调地网通常以塔底为圆心，在0.8米左右深的土中铺设辐射状铜网。
根据中波广播发射台的特点，其防雷工作的重心应该在天线底部与天调地网处，在这两处安装防雷设备，可以有效的保护中波发射台的发射设备。
1.1直击雷所谓直击雷指的是雷电对地面的突出物体以及其他各种电力装置进行的直接放电。
直击雷所含的电流巨大，一般情况下可以达到几百千安培，电压更可以达到百万伏左右，这样强大的电流通过击中物体入地。
中波广播发射台防雷技术的分析及措施
1322022年2月下 第04期 总第376期消防安全与防雷减灾China Science & Technology Overview在我国广播电台事业的发展过程中，中波广播发射台的运行状态将直接影响着广播电台的播放质量，也关系着人们收听服务质量，基于此，应当加强对中波广播发射台的保护，需从各方面来确保其安全、正常运行。
中波广播发射台需要克服诸多自然因素的影响，才能正常运行，由于其通常处于空旷区域，在雷雨天气的时候十分容易遭受雷击，若未做好防雷措施则很容易致使发射台的信号无法正常传输，导致发射机设备受损。
基于此，应当基于我国广播行业当前的发展状态，加强对中波广播发射台防雷技术的研究，根据实际情况不断地创新防雷技术，从而起到较好的防雷作用，保障中波广播发射台各项设备的正常运行，保证信号传输质量。
1.中波广播发射台落实防雷保护技术的意义中波广播发射台落实防雷保护技术十分有必要，其意义主要体现在以下几个方面：第一，加强对中波广播发射台防雷保护技术的研究，不断地优化和创新防雷保护技术，并将其贯彻落实于中波广播发射台的运行中，能够提高发射台相关设备的性能，降低设备故障发生率。
由于中波广播发射台位于较为空旷的位置，直接暴露于室外，若不实施有效的防雷保护技术则很容易受到雷击威胁，一旦击中便可能损伤发射台中的各项设备，如发射机、电源等，致使其无法正常运行，直接影响了信号传输工作的开展。
另外，即使使用了防雷保护技术，但所选择的防雷保护技术较为落后或是使用不当，同样也不利于起到有效的防雷保护作用，反而会增加中波广播发射台设备的雷击影响概率，损伤设备的性能。
基于此，必须根据中波广播发射体的实际情况来选择适宜的防雷保护技术以保证各项设备的正常运行，避免出现设备故障[1]。
第二，中波广播发射台落实防雷保护技术，有利于加强对防雷保护技术的研究，提升防雷保护水平，稳定中波广播发射台信号传输系统，为人们提供优质的收听服务，推动广播事业的长远发展。
中波广播发射系统的防雷策略分析
中波广播发射系统的防雷策略分析中波广播发射系统在实际应用中经常遭遇强电磁干扰，其中最为常见的是雷电干扰。
由于雷电放电会产生高强度的电磁场，很容易引起中波广播发射系统的电磁波干扰，进而导致其正常工作受到影响。
因此，中波广播发射系统的防雷策略是非常重要的。
1、构筑避雷接地系统。
中波广播发射系统的地线应采用大截面的铜线，并要保证接地电阻小于4欧姆。
在电接口处和发射系统内部应设置避雷器及防雷接地网，增强系统的防雷能力。
2、采用防雷装置。
除了外部避雷接地系统之外，中波广播发射系统还应采用防雷装置，以增强其防雷能力。
防雷装置一般包括避雷针、过压保护器等。
3、合理的电路设计。
中波发射系统的电路应遵循最基本的电磁兼容设计原则，避免使用过长的导线、过多的滤波器等设备，增强系统的电磁兼容性，提高系统的防雷能力。
4、加强设备检修。
定期对中波发射系统的设备进行检修，如清洗避雷器、调整接地电阻等，以确保系统在电磁干扰和雷电干扰下能够正常工作。
1、使用高科技防雷装置。
高科技防雷装置可以有效地抵御各种形式的雷电干扰。
例如，金属氧化物避雷器、雷电流限制器等防雷装置可以提高中波广播发射系统的防雷能力，减少其受雷电干扰带来的影响。
2、增加防雷设备。
使用起屏蔽效果明显的射频过滤器、避雷器、防雷接地网以及电子保护器来增加中波广播发射系统的防雷能力。
3、合理设计设备布局。
合理设计设备的布局可以有效的防止雷击，减小设备因雷电干扰引起的损坏和故障。
例如，设备的布局应考虑到地形和环境因素，尽量将设备安装在高地、山顶或运用于山前，保证其相对安全。
4、安装设备遮盖。
在设备周围设置遮盖物可以减小中波发射系统的受雷电干扰的可能性，例如，可以在设备周围安装有屏蔽效果的金属围栏、金属贮箱等，以减少雷电干扰的影响。
总之，中波广播发射系统的防雷策略涉及技术、经验、管理等多方面因素，只有通过科学、合理地设计防雷措施，才能增强其防雷能力，提高系统的可靠性和稳定性。
中波发射机的防雷和接地对策探析
中波发射机的防雷和接地对策探析中波发射机在运行过程中，很容易受到闪电等自然灾害的影响，因此必须采取合理的防雷和接地对策。
本文将对中波发射机的防雷和接地对策进行探析。
针对中波发射机的防雷问题，主要需要考虑的有以下几个方面：1. 防雷设备的选择防雷设备的选择包括避雷针、避雷网、避雷器、接地装置等。
在中波发射机上，通常需要安装避雷针和避雷网，以便将闪电引入地下的接地极，从而使运行设备受到的影响最小化。
2. 防雷地网的铺设在中波发射机周围，需要铺设一定规模的防雷地网，以便将静电引入地下的接地极，从而保证设备安全运行。
地网的大小和形状应该根据具体的地形和气候状况进行合理设计。
3. 电气设备的距离电气设备之间的距离应该尽可能地拉大，以便减小它们之间的相互干扰。
在中波发射机的设计中，通常需要在设备之间设置一定的距离，以便减少电磁干扰的影响。
4. 防雷系统的监测与维护防雷系统需要定期进行检测和维护，以确保其正常运行和有效保护。
针对防雷系统中的各个部分，包括避雷针、避雷网、避雷器、接地装置等，都需要进行定期检查和维护。
1. 接地极的设置接地极是中波发射机的重要组成部分，需要根据具体的设备要求进行合理设置。
在设置接地极的位置和深度时，需要考虑到地质条件、土层特性以及设备附近其他建筑物和管线等因素，并根据规范要求进行合理设计。
2. 连接导线的选择连接接地极的导线应该选用合适的材料和规格，以确保接地系统的正常运行和安全性。
通常情况下，选用直径为6mm以上的铜线作为连接导线。
综上所述，中波发射机的防雷和接地是设备正常运行和保障运行安全的重要保障。
在设计和采购中波发射机时，需要根据设备要求和现场实际情况进行合理的防雷和接地对策，以确保设备的正常运行和操作安全。
中波发射机的防雷和接地对策探析
中波发射机的防雷和接地对策探析为了防止雷击对中波发射机设备造成损害，我们可以采取以下防雷措施：1.安装避雷器：通过安装合适的避雷器，可以将雷电引导至地下，避免直接击中设备。
2.构建避雷网：在发射机周围设置合适的避雷网，将雷电引导至地下，减少对设备的威胁。
3.使用避雷针：在中波发射机上安装避雷针，引导雷电至地下。
4.增强绝缘性能：在设备中使用合适的绝缘材料，提高设备对雷电的抵抗能力。
为了保证中波发射机的正常工作，接地对策也是非常重要的：1.建立良好的接地系统：确保中波发射机与地面之间存在良好的接地连通，以便将静电、电流等导出地下。
2.合理铺设接地线：接地线的质量和长度都对接地效果有影响，铺设接地线时应注意选择导电性能好的线材，并避免过长的线路，减少电阻。
3.接地电阻测量：定期对接地系统进行检测，确保接地电阻符合要求。
4.有效的接地点选择：选择合适的接地点，如建筑物的大地接地、水塔的接地等，以提高接地效果。
我们还应该注意以下事项：1.定期维护：定期检查和维护设备，及时修复或更换受损的部件，确保设备的正常运行状态。
2.备用设备：在遭受雷击等意外事件时，备有相应的备用设备，以保障通信持续性。
3.人员安全教育：定期组织人员进行防雷安全培训，提高对防雷常识和应急处理的意识。
中波发射机在防雷和接地对策方面需要采取一系列措施，通过安装避雷器、构建避雷网、使用避雷针等方法来防止雷击对设备造成损坏，同时通过建立良好的接地系统、铺设合理的接地线等方法来保证设备的正常运行。
定期检查维护设备、备有备用设备以及开展人员安全教育也是非常重要的。
只有做好这些工作，才能有效地保护中波发射机并确保其正常运行。
浅谈广播电视发射系统的防雷措施
浅谈广播电视发射系统的防雷措施1. 引言1.1 背景介绍广播电视发射系统是现代社会中不可或缺的重要设施，在信息传播和文化传承中发挥着关键作用。
随着我国经济的快速发展和城市化进程的加快，雷电活动频繁，给广播电视发射系统带来了严重的安全隐患。
由于广播电视发射系统设施多为高大建筑物，易受雷击影响，一旦遭受雷击就可能导致设备损坏、数据丢失甚至人员伤亡，因此加强对广播电视发射系统的防雷工作显得尤为重要。
为了保障广播电视发射系统的正常运行和设备的安全，提高其防雷能力势在必行。
通过科学合理地进行防雷设计和建设，采取有效的防雷措施，可以有效降低雷击风险，提高系统的稳定性和可靠性。
对广播电视发射系统的防雷工作进行研究具有重要意义，有助于保障社会公众的生命财产安全，维护社会正常的信息传播秩序，推动广播电视事业的健康发展。
1.2 研究目的研究目的是为了探讨广播电视发射系统防雷措施的重要性和有效性，以及了解雷电对广播电视发射系统造成的危害。
通过研究，可以为广播电视发射系统的安全运行提供可靠的保障，保障信息传输的稳定性和可靠性。
也旨在总结和了解常见的防雷设施和装置，探讨防雷措施的实施方式，为未来的系统优化和发展提供参考和指导。
通过本研究，可以更好地认识广播电视发射系统防雷工作的重要性，为行业相关人员提供科学的防雷技术指导，为广播电视发射系统的安全运行和发展做出贡献。
1.3 意义广播电视发射系统是现代社会中不可或缺的重要设施，其在信息传递、文化传播和社会服务等方面发挥着重要作用。
由于其在高空设置的天线和设备等容易受到雷电袭击，一旦发生雷击将对广播电视发射系统造成严重损害，甚至导致设备损坏、信号中断、甚至火灾等不良后果。
对广播电视发射系统进行防雷措施的研究和实施具有重要意义。
有效的防雷措施能够保障广播电视发射系统的正常运行，确保信息传递的畅通无阻。
防雷措施可以有效降低系统的维护成本，延长设备的使用寿命，提高设备的可靠性和稳定性。
中波广播发射系统的防雷策略分析
中波广播发射系统的防雷策略分析中波广播发射系统是一种重要的通信设备，其正常运行对于广播行业来说至关重要。
由于中波电波的频率较低，故容易受到雷击的影响。
中波广播发射系统的防雷策略显得尤为重要。
本文将对中波广播发射系统的防雷策略进行分析，并提出相应的建议。
一、分析中波广播发射系统的特点及受雷损害的原因中波广播发射系统作为重要的通信设备之一，其特点主要包括频率较低、设备规模较大、占地面积广等。
由于中波电波的频率较低，因此在雷雨天气或雷电活跃的气候环境下，中波广播发射系统很容易受到雷击的影响。
雷击对中波广播发射系统造成的损害主要包括设备故障、设备毁坏、系统瘫痪等，给广播行业的正常运行和通信网络的稳定性带来了严重的影响。
1.设备防雷设计：中波广播发射系统的设备应当具备良好的防雷能力，包括对雷击过电压、雷电流的承受能力，对地电位的快速剧变的承受能力等。
为避免雷击对设备造成的直接损害，可以在设备周围设置避雷针或避雷网，以及对设备进行接地处理，以降低雷击对设备的影响。
2.系统接地设计：中波广播发射系统的接地设计是防雷的重要一环。
良好的接地系统能够分散和吸收雷电流，防止雷击对系统造成严重的损害。
在中波广播发射系统的设计和建设中，必须充分考虑接地系统的布置和设计，确保接地电阻小、接地网面积大，并且接地系统应能够与设备的接地系统相互配合，共同形成较大的安全接地网。
3.雷电监测系统：为了有效地防范雷电对中波广播发射系统造成的损害，可以在系统中设置雷电监测系统，用以实时监测周围雷电活动的强度和距离，一旦监测到雷电活动的迹象，系统能够及时采取相应的防护措施，以保障系统的安全运行。
4. 定期维护检查：为了保证中波广播发射系统的防雷设施性能，应定期对设备和防雷设施进行检查和维护，及时发现并排除隐患，确保设备和系统的正常运行。
在雷电活跃的季节，可以加大维护检查力度，以确保系统在雷电活跃季节的安全性。
三、加强人员培训和应急预案制定1. 人员培训：中波广播发射系统的使用和管理人员应接受相关的防雷培训，了解中波广播发射系统的防雷安全知识和技能，掌握应对雷电活跃时的紧急处理方法，提高防雷应对能力，减少因雷电活跃导致的设备故障和事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
４ ． 天 调 网 络 的 防 雷措 施
天调 网络通常可 以采用下面几种措施进行 防雷 ： ① 采用石墨放电 球． 具有 良好 的放 电性能 ． 并且其间隙可 以进行调整 ． 石 墨放电球 当中 的放 电电压可 以随着面积 的增长而降低 ． 当天线受 到雷击 的时候可以 瞬 间释放 电荷能力 ． 达到防雷 的作用 。 ②采用微 亨级 的电感 ． 能够通过 和天线并联 的方法 ．给予天调 网络生成一个对地 面泄 放静 电的通路 ③采用 隔直流电容 ， 处 在 中波频率 当中不会生成 较大 的压 降 ， 一般选 择 １ ０ ０ ０ ～ ２ ０ ０ ０ Ｐ Ｆ．由于隔直流电容能够有效 阻断雷 电所产 生的能量 ． 所 以隔直流 电容 的伏安量通常应 当选择稍大一些
电放 电对于 中波广播发射 的影响 ． 从 而保 障中波广播发射 系统可以正常的工作 ， 一 直以来都是 广播 工作 者热议 的话题 。基 于此 ， 笔者分析 了雷 电种类 以及广播发射 系统 的防雷现状 ． 在此基础上提 出了一些中波广播发射 系统的防雷措施 。
【 关键词 】 中波 ； 防雷； 广播 ； 发射 系统
１ ． 雷 电的种类及广播发射 台防雷现状
据相关研究与实践分析得知 ．对于 中波广 播发射系统损 害最多 ， 并且危害最大 的属于直击雷 ．而感应雷是 最容易导致雷击 的种类 ． 其 次才是雷电波 现 阶段 ． 国内大部分 的中波 广播发射系统 中的天线都 是运用垂直振子单桅杆拉线 ． 该种天线 能够 让底部具有 良好 的绝 缘作 用． 通过天 调网络 与发 射塔底部连 接 ： 当中天调地 网一般将塔底作 为 圆心 ． 在８ ０ ｃ ｍ左有深 的土 中来铺设 辐射状 的铜 网 依照中波广播发射 台的这些构 造 ． 进行 防雷的重点应 当处于 天调地 网与 天线底部 ， 在这 两个地方铺设 防雷设施 ． 能够保 护中波 发射 台的发射设施 １ ． １ 直击雷 雷 电对 于地面 当中的突 出物 体或者各类 电力设施所 实施 的直 接 放电统称为 直击雷 ． 直 击雷 当中蕴 藏着 巨大的电流量 ． 通常情况 下能 够达到几百 千安培 ． 而电压则 能够 达到百 万伏以上 ． 如此巨大 的电流 经过击 中物体进入体 面 直击 雷通常都是经过中波广播发射台的发射 天线来进行侵入 的 １ ． ２感应雷 感应雷 一般是 因为静 电感应或者 电场 感应 的原因 ． 雷 电通过击中 物体从先导放 电的方式转变为主导放 电的方式 ． 使得金属体 的表面出 现十分高的 电压而进行发 电的进程 。 一方面 ， 电网感应雷 ． 这种雷可以 通过电 网对 电网当中所连接 的广播发射设施 的电源进行破坏 ． 如变压 器与开关 电源等 ： 另一 。 方 面． 传输 电缆感应 雷 ． 这种雷可 以通 过传 输电 缆损坏与之相连 的元器件 ． 如卫 星接 收机等设施 １ ３雷 电波 当感应雷击 中输 出架空线路 的时候 ． 通 常会出现一种高 电位 的冲 击波 ． 而该 冲击波会沿 着不 同的方 向进行快 速的速度 ． 一般 的传播 速 度能够达到 １ ５ Ｏ ｅ ｒ ／ ｓ 左右 ． 而这种雷 电波会 产生干扰源 ． 对广 播电视的 效果造成巨大 的影响
３ ． 电 源 的 防 雷措 施
①高压变压器 的低压端与高亚端都应当安装避雷设备 ， 高压 端的 措施必须要 由供 电机构来完成 在高压端 的三相 电上面应当分别安装 上高 压避雷器 ．在 雷电较为频 繁的区域还必须要 加装 ３只高频 的线 圈． 从而提升防雷的效果 。 ②在低压配 电盘的输入端中安装 ｚ Ｇ Ｂ系列 的一级三相 电源避雷器 ． 使高压变压器当 中遗漏 的感应 雷能够得 到继 续释放 ． 从而对整个 电源实施二次保护。 ③针对广波发射机 ， 由于造价 高． 设施较为复杂 ， 工作 中倘若发生 故障 ， 维修 困难 ， 后果严 重 ， 所以 在每一个发射机 的电源输入 １ ： ３ 都必须要安装二级三相 电源避雷器 ． 从 而有效保 障发射机 的安全 电源上避雷器必须要 具备 良好 的接地能 力． 不然避雷器 的效果根本不能充分发挥 出来
◇ 科技论坛◇
科技 嚣向导
２ ０ １ ４ 年０ ３ 期
对于中波广播发射系统的防雷策略探讨
尼 米 （ 新疆博乐市建 国路 ７ ６ ２电台 新疆
口
博乐
８ ３ ３ ４ ０ ０ ）
【 摘 要】 中波广播发射 系统 当中的天线通 常处在城 市最高处， 特 别是在夏 天的雷雨季节， 非常容易受到雷电干扰 ， 怎 么行之有效 的预 防雷
射塔 的底座上安装避雷器的措施 ．使得发射塔能够和地面进行联通 ． 需要引起注意的是避雷器必须采用 由黄铜材质构成 的球状放 电器 ． 才 能够在发射 台受到雷击的时候引导电流进入地面 ． 而球状放 电器 中的 间隙应 当控 制的 ４ ～ ８ ｃ ｍ之 间 ．同时根据该地 区实 际雷电强度 与发射 台功率来进行确定 ． 才可以起到最佳的防雷效果口 。
要想切实做好 中波广播发射系统 的防雷措施 ． 就必须拥有 防雷意 识 ．必须将 中波广播 发射系统 的防雷工作 当作一项 系统 的工程来 对 待． 在吸取教训与总结经验的 同时． 积极研发科 学合理 的防雷措施 ， 才 可以保障中波发射系统 当中的各个设施在正常工作 。 进入 到二十一世 纪以来 ． 我 国的 中波发 射机 已经全 部实现 了固态化 ． 固态 化使得广 播 设 施更为稳定 ． 但 防雷 效果并不强 ． 所 以广播 工作人员必 须高度重 视 这个问题 ． 切实做好 中波广播发射系统 系统 的防雷工作Ⅲ 。
５ ． 发射机的防雷措施
针对发射机进 行防雷 ． 一般应当从下面两个地方着手 ： 一是将发射 机 的输出网络换做抗雷型 的网络 ： 二是发射机遭受雷击的时候 ． 及时关 闭发射机（ 为 了提升防雷 的水平 ． 应 当尽量提升执行 与检测的效率 ） 总而 言之 ． 防雷属 于一项综合 性质 的工程 ． 无论哪个环节 出现 了 纰漏 ． 都会 导致整个 广播 电视系统遭 受严重 的影 响 在进 行 防雷设 计 的时候 必须 要严谨 、 科学 ． 日常工作 中必 须要 加大 对 于防雷设 施 的检 查力度 ． 定期针 对接地 电阻实施 测量检 测 雷雨季节 到来 的时 候． 必须 要对 系统 实施 全面 的维 护与 检查 ． 同 时还应 当对 防雷设 施 ２ ． 接 收 天 线 的 防 雷 的外 观进 行巡 视 ．一旦 发现 异 常的情 况必 须要在 第一 时 间进行 处 当 中波广播发射系统遭受雷击 时． 建筑 物当中各个钢筋位置 的电 理 如此 ． 才能有效保 障广播 电视 系统 的正常运 行 ． 达到安全优 质播 位都是不平衡 的 ． 特别 是纵 向电位 的梯度非 常大 ． 因为静 电感应 和电 出 的 目的 磁感 应所引 发的高位 电压 非常容易 对部分 设施造 成反 击过 电压 ． 所 以． 天线场 地当 中的地 阻必须要控 制在非 常小的范 围当 中． 最好 的效 【 参考文献】 果应 当在 １ ｎ 以下 如此 ． 不仅能 够提升中波的辐射效 率 ． 伺 时又能够 ［ １ ］ 樊碚卫星电视接收天线系统的防雷与接地问题浅析 切． 中国有线电视， ２ ０ １ １ ￣ ｏ ２ ） ． 在遭受雷击的时候便于 电流通过大地之后 消散 ． 使得进入机房的 电流 ［ ２ ］ 金世新 中波发射 台天线防雷措施 的改进【 Ｊ １ ｌ 广播与 电视技术 ， ２ ０ ０ ７ （ ０ ７ ） ． ３ ］ 岑钢． 广播 电视发射 台防雷工程的质量控制ｆ ｌ Ｉ １ ｌ 沿海企业 与科技 ， ２ ０ ０ ９ （ １ ０ ） ． 降到最低 ． 从而有效预防发射设施遭受 电流破 坏 这里可 以采取 在发 ［
