波形护栏规格及重量详解
公路波形护栏规范
公路波形护栏规范篇一：交通部行业标准JTT281—2007《高速公路波形梁钢护栏》交通部行业标准JT/T281—2007《高速公路波形梁钢护栏》一、标准护栏板总长度4320毫米（安装完毕后净剩4米）立柱间距4米。
1、两波形梁护栏板的宽度310mm，波高85mm,板厚：3mm、4mm；理论重量：3mm厚的为49.16kg,4mm厚的为65.44kg; 每公里3MM厚的重12.3吨，4MM厚的重16.388吨。
2、三波形梁护栏板的规格长4320毫米，波宽505毫米，波高85mm,板厚：4mm；理论重量：102kg,配合130*130的方管立柱。
二、立柱：规格Φ114、Φ140mm长度根据要求一般为1.85米、1.95米、2米、2.15米壁厚4.5MM；理论重量：Φ114的12.15kg/m、Φ140mm的15.04kg/m. 三、标准段每公里用250块护栏板。
立柱间距4米，每公里用250根立柱，端头2个，柱帽250个，防阻块250个,连接螺栓250套，拼接螺栓2000套本实用新型护栏解决上述技术问题所采用的技术方案是：该护栏板其特征在于板体采用高分子量的PVC材料，在生产中无需防腐、喷涂等处理，真正实现绿色环保，同时由于PVC材料成本大大低于钢材，其综合成本低；该护栏板机械结构呈M形，在板体中设置有与板体沿展方向平行的加强孔，加强孔中热熔包覆玻璃纤维作为加强筋，同时在板体上部为加强抗冲击强度，在凸起部位设置有两排加强孔和加强筋。
PVC高速公路新型防撞护栏与现有技术相比，具有抗冲击性好、成本低、寿命长、安全性更高、绿色环保等优点栏板的宽度310MM，厚度：3MM、4MM。
1吨护栏板可铺：3MM厚的80米，4MM厚的61米。
篇二：护栏设置规范细则一，路侧波形梁防护栏的设置1、设置路侧的波形梁护栏,按防撞等级可分为A级和S级.S 级护栏属于加强型,适合于路侧特别危险的路段使用.S级护栏的立柱中心间距为2m。
公路波形护栏规范
公路波形护栏规范交通部行业标准JT/T281—2007《高速公路波形梁钢护栏》规定了标准护栏板的长度和立柱间距。
护栏板有两种宽度，分别为310mm和波高85mm，板厚为3mm和4mm，理论重量分别为49.16kg和65.44kg。
立柱的规格为Φ114和Φ140mm，长度一般为1.85米、1.95米、2米、2.15米，壁厚为4.5mm。
每公里用250块护栏板和250根立柱，端头2个，柱帽250个，防阻块250个，连接螺栓250套，拼接螺栓2000套。
为了解决技术问题，本实用新型护栏采用高分子量的PVC材料，无需防腐、喷涂等处理，实现绿色环保，成本低。
机械结构呈M形，在板体中设置有与板体沿展方向平行的加强孔，加强孔中热熔包覆玻璃纤维作为加强筋，同时在板体上部为加强抗冲击强度，在凸起部位设置有两排加强孔和加强筋。
与现有技术相比，该护栏板具有抗冲击性好、成本低、寿命长、安全性更高、绿色环保等优点。
路侧波形梁护栏的设置按防撞等级可分为A级和S级，S级护栏属于加强型，适合于路侧特别危险的路段使用。
立柱中心间距为2m。
横断布设不应使护栏面侵入公路建筑限界以内，并不得使护栏立柱外侧的侧向土压力明显减小。
立柱外边缘到路肩边缘的最小距离规定为：当土路肩宽度为75cm时，不应小于25cm；当土路肩宽度为50cm时，不应小于14cm。
路侧波形梁护栏的起讫点应进行规范的设置。
首先，路侧护栏的端头可以设计成地锚式或圆头式。
对于逆行车方向的上游圆头式端头与护栏标准段之间应设渐变段，而顺行车方向的下游端头可与标准段护栏成一直线布设。
其次，路侧波形梁护栏的防阻块是波形梁与立柱之间的承力部件。
这种类型的护栏适用于交通流中车种比较复杂，担心碰撞车辆可能会在护栏立柱处拌阻的路段，或为了减少路缘石对碰撞车辆运动轨迹产生不利影响的路段。
护栏防阻块分为A 型和B型两种，其中A型适用于圆形立柱。
此外，路侧护栏应安装于坚实的土路肩中。
当护栏立柱遇软基础情况时，应把护栏立柱设置于混凝土基础中。
实用文库汇编之波形护栏规格及重量详解
*实用文库汇编之波形护栏规格及重量详解*1、护栏板：板长×板宽×波高×板厚A、双波护栏板：4320×310×85×3.0理论重量49.16 Kg4320×310×85×4.0 理论重量65.55 KgB、三波护栏板：4320×506×85×4.0理论重量102 kg2、立柱：114/140×4.5 ×长度直径×壁厚×长度长度:1m、1.2m、1.25m、1.55m、1.85m、1.95m、2m、2.15m等，理论重量（4.5mm厚度）：114mm的12.16kg/m、140mm的15.06kg/m3、防阻块：196×178×200×3.0/4.0 每个重2.5kg左右，与九孔板配套使用。
4、柱帽：114mmx100mm 每只重0.5㎏左右140mmX150mm 每只重0.6㎏左右5、托架：300 ×70 ×4mm/4.5mm 注：与十孔板配套，每只重0.8㎏左右。
6、端头：一般分路侧(R160)，及中央带(R250)两种型号，常用厚度为3mm 。
可根据客户的要求可随时安排制做其他型号的特殊端头。
7、横梁垫片(方垫片)：材质：Q235，优质钢板。
规格：76×44×4 重约0.08kg用于托架(防阻块)与护栏板、连接螺孔位垫衬之用。
8、螺栓：M16×170(150) 立柱与防阻块、托架连接；M16×42 （40) 防阻块、托架与板连接；M16×35 (32.5) 板与板连接；。
波形梁护栏专业知识
波形梁护栏专业知识波形护栏板的常见规格波形护栏板一般按设置地点和防撞等级来分类。
按设置地点可以分为路侧护栏和中央分隔带护栏。
按防撞等级可分为A级和S级。
S级护栏属于加强型，适用于路侧特别危险的路段使用，A 级用于专用公路波形梁护栏是半刚性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由主柱支撑的连续结构。
波形护栏板的常见规格有以下几种：一、标准护栏板总长度4320 毫米（安装完毕后净剩 4 米）立柱间距4 米。
1、两波形梁护栏板的宽度310mm，波高85mm,板厚：3mm、4mm；理论重量：3mm 厚的为49.16kg,4mm 厚的为65.55kg; 每公里3MM 厚的重12.3 吨，4MM 厚的重16.388 吨。
2、三波形梁护栏板的规格长4320 毫米，波宽505 毫米，波高85mm, 板厚：4mm；理论重量：102kg,配合130*130 的方管立柱。
二、立柱：规格Φ114、Φ140mm 长度根据要求一般为1.85 米、1.95 米、2 米、2.15 米壁厚4.5MM；理论重量：Φ114 的12.15kg/m、Φ140mm 的15.04kg/m.三、标准段每公里用250 块护栏板。
立柱间距4 米，每公里用250 根立柱，端头 2 个，柱帽250 个，防阻块250 个,连接螺栓250 套，拼接螺栓2000 套.波形梁护栏按防撞等级可分为B、A、SB、SA、SS五级，高速公路防撞护栏是典型的冷弯型钢产品；二波护栏板常用规：4320mm×310mm×85mm×3/4mm，立柱为Ø114/140 mm×4.5mm；三波护栏板常用：4320mm×506mm×85mm×3/4mm，立柱为Ø130mm×130mm×6mm。
系统原理：1、波形梁护栏是半钢性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由立柱支撑的连续结构。

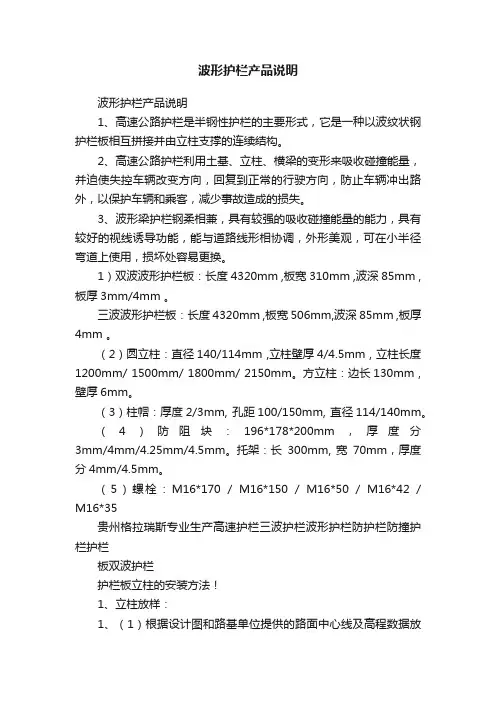

波形护栏产品说明
波形护栏产品说明波形护栏产品说明1、高速公路护栏是半钢性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由立柱支撑的连续结构。
2、高速公路护栏利用土基、立柱、横梁的变形来吸收碰撞能量，并迫使失控车辆改变方向，回复到正常的行驶方向，防止车辆冲出路外，以保护车辆和乘客，减少事故造成的损失。
3、波形梁护栏钢柔相兼，具有较强的吸收碰撞能量的能力，具有较好的视线诱导功能，能与道路线形相协调，外形美观，可在小半径弯道上使用，损坏处容易更换。
1）双波波形护栏板：长度4320mm ,板宽310mm ,波深85mm ,板厚3mm/4mm 。
三波波形护栏板：长度4320mm ,板宽506mm,波深85mm ,板厚4mm 。
（2）圆立柱：直径140/114mm ,立柱壁厚4/4.5mm , 立柱长度1200mm/ 1500mm/ 1800mm/ 2150mm。
方立柱：边长130mm , 壁厚6mm。
（3）柱帽：厚度2/3mm, 孔距100/150mm, 直径114/140mm。
（4）防阻块：196*178*200mm，厚度分3mm/4mm/4.25mm/4.5mm。
托架：长300mm, 宽70mm，厚度分4mm/4.5mm。
（5）螺栓：M16*170 / M16*150 / M16*50 / M16*42 / M16*35贵州格拉瑞斯专业生产高速护栏三波护栏波形护栏防护栏防撞护栏护栏板双波护栏护栏板立柱的安装方法！1、立柱放样：1、（1）根据设计图和路基单位提供的路面中心线及高程数据放样，并以桥梁、遂道、涵洞等控制点进行测量定位（2）已实施的部分路肩墙和外挡墙如因连线不一致的，为了保证波形护栏的顺适，需在原路肩墙外增加砼或浆砌片石接顺。
（3）对全线路肩预留孔进行调查，原则上在路肩施工单位预留孔位置安装护栏立柱。
若原预留孔位置不符合要求或未留孔，首先汇报给监理工程师并重新确定护栏立柱的施工方法。
2、立柱安装（1）立柱安装应与设计图相符，并与道路线形相协调。

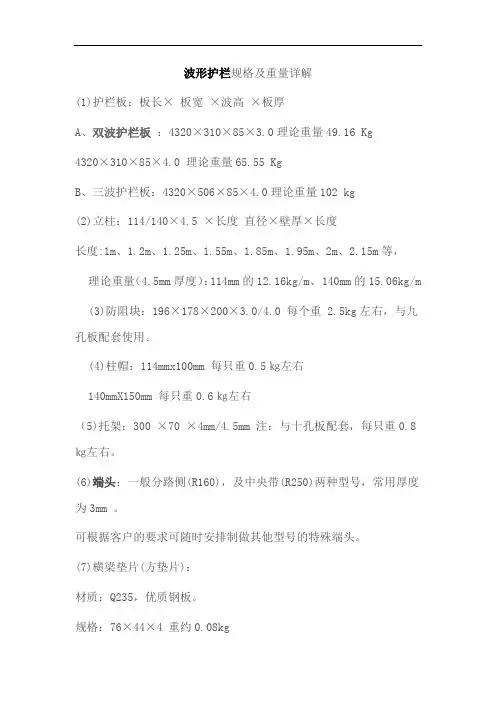

最新波形梁护栏板各配件重量详细介绍教案资料
波形护栏规格及重量详解(1)护栏板：板长×板宽×波高×板厚A、双波护栏板：4320×310×85×3.0理论重量49.16 Kg4320×310×85×4.0 理论重量65.55 KgB、三波护栏板：4320×506×85×4.0理论重量102 kg(2)立柱：114/140×4.5 ×长度直径×壁厚×长度长度:1m、1.2m、1.25m、1.55m、1.85m、1.95m、2m、2.15m等，理论重量（4.5mm厚度）：114mm的12.16kg/m、 140mm的15.06kg/m(3)防阻块：196×178×200×3.0/4.0 每个重 2.5kg左右，与九孔板配套使用。
(4)柱帽：114mmx100mm 每只重0.5㎏左右140mmX150mm 每只重0.6㎏左右（5)托架：300 ×70 ×4mm/4.5mm 注：与十孔板配套，每只重0.8㎏左右。
(6)端头：一般分路侧(R160)，及中央带(R250)两种型号，常用厚度为3mm 。
可根据客户的要求可随时安排制做其他型号的特殊端头。
(7)横梁垫片(方垫片)：材质：Q235，优质钢板。
规格：76×44×4 重约0.08kg用于托架(防阻块)与护栏板、连接螺孔位垫衬之用。
(8)螺栓： M16×170(150) 立柱与防阻块、托架连接；M16×42 （40) 防阻块、托架与板连接；M16×35 (32.5) 板与板连接；山东冠县冠美交通设施有限公司1、哀莫大于心死——心死：指心像死灰的灰烬。
指最可悲哀的事，莫过于思想顽钝，麻木不仁。
2、爱博而情不专——对人或事物的喜爱很广泛，而感情不能专一。
波形护栏重量计算公式
波形护栏重量计算公式
波形护栏重量计算公式
波形护栏是一种常用于公路、铁路等场所的金属护栏，它有不同
的形状和尺寸，因此计算其重量需要根据其具体的规格来进行。
下面
是计算波形护栏重量的常用公式：
波形护栏的体积计算公式
波形护栏的体积计算公式为：
V = L * W * H
其中，V是波形护栏的体积，L是护栏的长度，W是护栏的宽度，
H是护栏的高度。
波形护栏的重量计算公式
假设波形护栏的材料密度为ρ，那么波形护栏的重量计算公式为：Weight = V * ρ
其中，Weight是波形护栏的重量。
例子说明
以一段长度为2米，宽度为米，高度为米的波形护栏为例，假设
该波形护栏的材料密度为7800千克/立方米（以钢材为例），我们可
以使用上述公式计算其重量。
首先，根据体积计算公式计算波形护栏的体积V：
V = 2 * * = 立方米
然后，根据重量计算公式计算波形护栏的重量Weight：
Weight = * 7800 = 19500 千克（即吨）
因此，该段波形护栏的重量为吨。
总结
本文介绍了计算波形护栏重量的相关公式，并通过一个例子进行了说明。
通过使用这些公式，我们可以根据波形护栏的规格和材料密度来计算其重量，为护栏安装和运输提供参考。
波形梁护栏板各配件重量详细介绍
波形护栏规格及重量详解
(1)护栏板：板长X 板宽X波高X板厚
A双波护栏板：4320X 310X 85X 3.0理论重量49.16 Kg
4320X 310X 85X 4.0 理论重量65.55 Kg
B、三波护栏板：4320X 506X 85X 4.0理论重量102 kg
⑵立柱：114/140 X 4.5 X长度直径X壁厚X长度
长度:1m、1.2m、1.25m、1.55m、1.85m、1.95m、2m 2.15m 等，理论重量(4.5mm厚度) : 114mn的^ 12.16kg/m、140mm的15.06kg/m (3)防阻块：196X 178X 200X 3.0/4.0 每个重2.5kg 左右，与九孔板配套使用。
⑷柱帽：114mmx100m每只重0.5 kg左右
140mmX150m每只重0.6 kg左右
(5) 托架：300 X 70 X4mm/4.5mm注:与十孔板配套，每只重0.8 kk 左右。
(6) 端头：一般分路侧(R160)，及中央带(R250)两种型号，常用厚度
为3mm。
可根据客户的要求可随时安排制做其他型号的特殊端头。
(7) 横梁垫片(方垫片)：
材质：Q235,优质钢板。
规格：76X 44 X 4 重约0.08kg
用于托架(防阻块)与护栏板、连接螺孔位垫衬之用(8)螺栓：M16X 170(150) 立柱与防阻块、托架连接;
M16 X 42 (40) 防阻块、托架与板连接；
M16 X 35 (32.5) 板与板连接；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
波形护栏规格及重量详
解
集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
波形护栏规格及重量详解
1、护栏板：板长×板宽×波高×板厚
A、双波护栏板：4320×310×85×3.0理论重量49.16Kg
4320×310×85×4.0理论重量65.55Kg
B、三波护栏板：4320×506×85×4.0理论重量102kg
2、立柱：114/140×4.5×长度直径×壁厚×长度
长度:1m、1.2m、1.25m、1.55m、1.85m、1.95m、2m、2.15m等，
理论重量（4.5mm厚度）：114mm的12.16kg/m、140mm的15.06kg/m
3、防阻块：196×178×200×3.0/4.0每个重2.5kg左右，与九孔板配套使用。
4、柱帽：114mmx100mm每只重0.5㎏左右
140mmX150mm每只重0.6㎏左右
5、托架：300×70×4mm/4.5mm注：与十孔板配套，每只重0.8㎏左右。
6、端头：一般分路侧(R160)，及中央带(R250)两种型号，常用厚度为3mm。
可根据客户的要求可随时安排制做其他型号的特殊端头。
7、横梁垫片(方垫片)：材质：Q235，优质钢板。
规格：76×44×4重约0.08kg
用于托架(防阻块)与护栏板、连接螺孔位垫衬之用。
8、螺栓：M16×170(150)立柱与防阻块、托架连接；
M16×42（40)防阻块、托架与板连接；
M16×35(32.5)板与板连接；。
