现场总线工作实验总结
现场总线实习报告
一、实习背景随着工业自动化技术的不断发展，现场总线技术在工业生产中的应用越来越广泛。
为了更好地了解现场总线技术，提高自己的实践能力，我于20xx年x月x日至20xx年x月x日在XX科技有限公司进行了为期一个月的现场总线实习。
二、实习目的1. 了解现场总线技术的原理和应用；2. 熟悉现场总线设备的使用和调试；3. 提高自己的动手能力和团队协作能力；4. 为今后的工作积累实践经验。
三、实习内容1. 现场总线基础知识学习实习期间，我首先对现场总线的基本概念、发展历程、分类及特点进行了系统学习。
通过学习，我了解到现场总线技术是一种新型的工业自动化通信技术，它将现场仪表、执行器、控制器等设备连接起来，实现实时数据传输、控制指令下达等功能。
2. 现场总线设备使用和调试在实习过程中，我参与了现场总线设备的安装、调试和维护工作。
具体内容包括：（1）设备安装：根据现场总线设备的使用说明书，按照要求进行设备安装，确保设备安装位置合理、牢固。
（2）设备调试：对安装好的现场总线设备进行调试，包括参数设置、通信测试、功能测试等。
通过调试，确保设备能够正常运行。
（3）设备维护：对现场总线设备进行日常维护，包括清洁、紧固、润滑等，以保证设备的正常运行。
3. 现场总线工程实践在实习期间，我参与了XX科技有限公司现场总线改造工程。
具体工作如下：（1）现场调研：了解现场设备情况，收集现场总线改造需求。
（2）方案设计：根据现场需求，设计现场总线改造方案，包括设备选型、线路布局、控制策略等。
（3）现场施工：按照设计方案，进行现场总线设备的安装、调试和施工。
（4）系统测试：对改造后的现场总线系统进行测试，确保系统稳定、可靠。
四、实习收获1. 理论与实践相结合：通过实习，我深刻体会到理论知识在实际工作中的应用，提高了自己的实践能力。
2. 团队协作：在实习过程中，我与同事们共同完成了现场总线改造工程，锻炼了团队协作能力。
3. 工作经验：通过实习，我积累了现场总线设备的安装、调试和维护经验，为今后的工作打下了坚实基础。
现场总线的实习报告
现场总线实习报告一、实习背景及目的随着工业自动化技术的不断发展，现场总线技术在国内外的应用越来越广泛。
为了更好地了解现场总线技术及其在工业控制系统中的应用，提高自己在自动化领域的实际操作能力，我参加了为期一个月的现场总线实习。
本次实习的主要目的是掌握现场总线的基本原理、配置方法和在实际工程中的应用。
二、实习内容与过程1. 实习前的培训在实习开始前，我们接受了为期一周的现场总线理论知识培训，内容包括现场总线的定义、分类、特点、通信协议等。
通过培训，我们对现场总线技术有了初步的认识，为后续的实习操作打下了基础。
2. 现场总线设备认识与操作实习期间，我们在指导老师的带领下，参观了现场总线设备的生产车间，并学习了现场总线设备的各种组成部分，如传感器、执行器、现场总线仪表等。
同时，我们还学会了如何使用现场总线设备进行参数设置、数据采集和故障诊断。
3. 现场总线系统配置与调试在实际操作环节，我们分组进行了现场总线系统的配置与调试。
通过实际操作，我们掌握了现场总线设备的接线方法、参数设置和通信测试。
此外，我们还学会了如何根据实际需求进行现场总线系统的优化和调整，以提高系统的稳定性和可靠性。
4. 现场总线应用案例分析实习过程中，我们还分析了多个现场总线技术在工业生产中的应用案例。
通过案例分析，我们了解了现场总线技术在提高生产效率、降低成本和改善产品质量方面的优势，进一步巩固了现场总线技术在实际工程中的应用。
三、实习收获与体会1. 理论联系实际通过实习，我们深刻体会到现场总线技术理论与实际操作相结合的重要性。
在实际操作过程中，我们不断回顾和运用所学的理论知识，使现场总线技术在实际工程中的应用更加熟练。
2. 团队协作在现场总线实习过程中，我们学会了如何与团队成员协作，共同完成实习任务。
这对我们今后在工作和生活中形成良好的团队协作能力具有重要意义。
3. 培养解决问题的能力在实习过程中，我们遇到了各种现场总线设备故障和系统配置问题。
现场总线实验报告
现场总线实验报告专业班级：测控1202 姓名：李聪学号：12054224一、实验目的：1、熟悉现场总线控制系统的组成2、了解常用的现场总线控制软件3、熟悉STEP7、SIMATIC组态软件的使用4、了解PROFIBUS-DP总线接口卡CP5611的工作原理二、实验设备：1、PROFIBUS-DP现场总线控制系统2、万用表3、4-20MA温度变送器三、实验内容：现场总线是一种串行的数字数据通讯链路，它沟通了生产过程领域的基本控制设备之间以及更高层次自动控制领域的自动化控制设备之间的联系。
Profibus是世界上最快的总线，世界范围的标准。
主要应用于工业控制的各个领域。
PROFIBUS提供了3种数据传输类型：用于DP和FMS的RS-485传输、用于PA的IEC1158-2传输、用光纤传输。
分为工厂级，车间级还有现场级。
实验室的Profibus总线系统实验室通过电脑显示4-20 ma常规信号三、实验步骤：1.打开station cobfiguration editor。
设置OPC server和CP56112.打开STMATIC Manager，通过insert>station>simatic pc station插入一个pc站，站名要更改为configuration editor中所命名的。
3.选择address为1，并新建subnet4.在Set pc interface中选择pc internal（local）5.双击cobfiguration，打开硬件组态窗口，组态与所安装的simatic net软件版本相一致的硬件，插槽机构与在cobfiguration editor的pc站一致6.设置address为47.设置数据类型为w8.设置为二进制显示9.将输出连接到电流表，进行测试输出显示10.出现黄色箭头标示，将正确的组态信息下载到pc station中。
四、实验总结：通过本次实验，我对现场总线控制系统的概念有了进一步的认识，了解了现场总线的应用和各部分的组成，熟悉了几款上位机软件的使用，在老师的悉心指导下，我们组基本上都成功地完成了预定的实验内容。
现场总线技术心得
现场总线技术心得
现场总线技术是一种用于工业自动化领域的通信协议，它将各种设备和传感器通过一根通信线路连接起来，实现数据的传输和控制。
在我参与的项目中，我们成功地应用了现场总线技术，取得了一些宝贵的经验和心得。
首先，现场总线技术的优势在于它能够减少布线工作和成本。
传统的布线方式需要将每个设备都连接到中央控制器上，而现场总线技术则只需要将所有设备串联在一条通信线上。
这样不仅减少了布线的工作量，还节省了布线材料和人力成本。
其次，现场总线技术具有高度的灵活性和可扩展性。
通过现场总线技术，我们可以很方便地增加或减少连接的设备，而不需要对整个系统进行大规模的改动。
这对于工业自动化领域来说非常重要，因为常常会有新的设备或传感器的加入，或者一些老旧设备的更换。
此外，现场总线技术还具有良好的实时性和稳定性。
我们使用的现场总线协议能够保证数据的及时传输和可靠性，这对于工业自动化系统的运行非常关键。
通过现场总线技术，我们能够快速地获取各个设备的实时数据，并做出相应的控制和决策。
然而，现场总线技术也面临一些挑战和限制。
首先，现场总线技术的通信速率相对较低，不能满足一些高速数据传输的需求。
其次，现场总线技术的系统结构复杂，对于系统的维护和故障排除需要一定的专业知识和经验。
总之，现场总线技术是一种非常有价值的工业自动化通信协议，它能够简化布线工作、提高系统灵活性和稳定性。
在实际应用中，我们应该充分了解现场总线技术的原理和特点，并结合具体的项目需求进行合理的设计和部署。

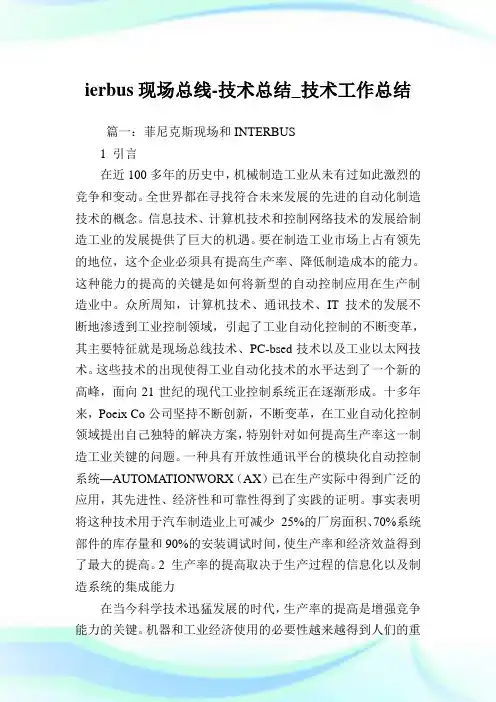

interbus现场总线-技术总结_技术工作总结.doc
ierbus现场总线-技术总结_技术工作总结篇一：菲尼克斯现场和INTERBUS1 引言在近100多年的历史中，机械制造工业从未有过如此激烈的竞争和变动。
全世界都在寻找符合未来发展的先进的自动化制造技术的概念。
信息技术、计算机技术和控制网络技术的发展给制造工业的发展提供了巨大的机遇。
要在制造工业市场上占有领先的地位，这个企业必须具有提高生产率、降低制造成本的能力。
这种能力的提高的关键是如何将新型的自动控制应用在生产制造业中。
众所周知，计算机技术、通讯技术、IT技术的发展不断地渗透到工业控制领域，引起了工业自动化控制的不断变革，其主要特征就是现场总线技术、PC-bsed技术以及工业以太网技术。
这些技术的出现使得工业自动化技术的水平达到了一个新的高峰，面向21世纪的现代工业控制系统正在逐渐形成。
十多年来，Poeix Co公司坚持不断创新，不断变革，在工业自动化控制领域提出自己独特的解决方案，特别针对如何提高生产率这一制造工业关键的问题。
一种具有开放性通讯平台的模块化自动控制系统—AUTOMATIONWORX（AX）已在生产实际中得到广泛的应用，其先进性、经济性和可靠性得到了实践的证明。
事实表明将这种技术用于汽车制造业上可减少25%的厂房面积、70%系统部件的库存量和90%的安装调试时间，使生产率和经济效益得到了最大的提高。
2 生产率的提高取决于生产过程的信息化以及制造系统的集成能力在当今科学技术迅猛发展的时代，生产率的提高是增强竞争能力的关键。
机器和工业经济使用的必要性越来越得到人们的重视。
这不仅仅是指机械生产厂，同时也是对产品制造厂的要求。
充分的利用生产的潜力，尽可能地缩短定单到发货的时间，这需要工业制造厂家的高度的灵活性和产品生产厂生产新的产品的机动性。
这就是说，机器和工业设备的制造必须在一定的程度上与技术流程的信息流相结合，即通讯技术必须与生产制造技术紧密的结合起来。
为了满足生产设备的高度适应性以及产品快速地改朝换代，制造厂家在制造设备时必须考虑设计、制造、安装和现场调试时所使用的自动控制方案的一致性，即它的集成化程度。
现场总线实验报告_3
CAN总线通信实验实验目的基于SJA1000 CAN总线控制器和单片机系统完成CAN总线数据收发实验、掌握CAN 总线波特率设置、消息ID和接收滤波器配置，完成两个以上节点的数据通讯。
实验器材实验器材如下（不含编程计算机）。
SJA1000 CAN接口模块单片机最小系统板串行下载线（USB转TTL电平串口线）USB转DC5.5mm供电线（可选）杜邦线5V电源适配器（可选）实验内容]——简要说明（1）硬件连接1、单片机和SJA1000的连接使用杜邦把CAN模块的P0口连接到单片机开发板的P0扩展口上；把ALE，WR，RD，INT0，CS，KEY分别对应连接到单片机的ALE，P3.6，P3.7，P3.2，P2.0和P2.5上；把5V和GND 分别对应接到单片机的电源接口上。
2、SJA1000的连接将SJA1000的CAN_H,CAN_L对应连接，即可完成通信线路的连接（2）软件编程：1、测试通信线路实验可先将资料中演示程序路径下已编译好的三个测试程序分别下载到三个节点上，测试三个节点间的通信，可实现如下功能：模块1发送模块2接收；模块2发送模块3接收；模块3发送模块1接收。
2、单滤波器设定实验通过改变屏蔽码和接受码内容，实现以下功能：1发送：2,3接受2发送：1,3接受3发送：1接受，2不接受（3）CAN通信的编程实现：列出与CAN通信相关的代码，并加注释。
//屏蔽码和接受码的宏定义#define USER_ACCCODE 0#define USER_ACCMASK 0x1fffffff//初始化SJA1000_mode = USER_MODE;//帧格式标准帧11-bit还是扩展帧29-bit_accCode = USER_ACCCODE; //验收码_accMask = USER_ACCMASK; //屏蔽码_baudrate = USER_BAUDRATE; //波特率//设置波特率switch(_baudrate){case CAN_BAUDRATE_125K:*(unsigned char xdata *)(SJA1000_BTR0)=0x03;*(unsigned char xdata *)(SJA1000_BTR1)=0x1c;break;case CAN_BAUDRATE_250K:*(unsigned char xdata *)(SJA1000_BTR0)=0x01;*(unsigned char xdata *)(SJA1000_BTR1)=0x1c;break;case CAN_BAUDRATE_500K:*(unsigned char xdata *)(SJA1000_BTR0)=0x00;*(unsigned char xdata *)(SJA1000_BTR1)=0x1c;break;case CAN_BAUDRATE_1M:*(unsigned char xdata *)(SJA1000_BTR0)=0x00;*(unsigned char xdata *)(SJA1000_BTR1)=0x14;//break;Default;//任意波特率}//设置验收代码//下面为29-bit,扩展帧格式验收代码的设置，标准帧格式略有不同*(unsigned char xdata *)(SJA1000_ACR0) = (UINT8)(_accCode >> 21);*(unsigned char xdata *)(SJA1000_ACR1) = (UINT8)(_accCode >> 13);*(unsigned char xdata *)(SJA1000_ACR2) = (UINT8)(_accCode >> 5);*(unsigned char xdata *)(SJA1000_ACR3) = (UINT8)(_accCode << 3);//设置验收屏蔽*(unsigned char xdata *)(SJA1000_AMR0) = (UINT8)(_accMask >> 21);*(unsigned char xdata *)(SJA1000_AMR1) = (UINT8)(_accMask >> 13);*(unsigned char xdata *)(SJA1000_AMR2) = (UINT8)(_accMask >> 5);*(unsigned char xdata *)(SJA1000_AMR3) = (UINT8)(_accMask << 3) | 0x04;//设置工作模式_data =*(unsigned char xdata *)(SJA1000_MOD);_data &= ~0x1; //MOD.0 = 0,进入工作模式_data |=0x08; //MOD.3 = 1,单滤波模式//设定节点地址can_s_msg.ID1 = 0;can_s_msg.ID2 = 0;can_s_msg.ID3 = 0;can_s_msg.ID4 = 0;实验结论1、通过实验，利用单片机和SJA1000实现了CAN节点的搭建2、通过屏蔽码和接受码的设置，对节点的通讯方向实现了定向控制实验出现的问题及解决办法1、实验中出现了节点之间连线后无法通讯的问题，后检查发现是连线时导线连接不稳固，导致断路。
现场总线实验报告
现场总线实验报告现场总线实验报告引言：现场总线（Fieldbus）是一种用于工业自动化领域的通信协议，它将传感器、执行器和控制器等设备连接在同一条总线上，实现设备之间的数据交换和控制指令传输。
本实验旨在通过对现场总线的实际应用进行研究和探索，了解其原理和优势。
一、现场总线的基本原理现场总线是一种基于串行通信的网络协议，它使用单根通信线路连接各个设备，通过总线控制器实现数据的传输和设备的控制。
其基本原理是将各个设备连接在同一条总线上，通过总线控制器进行数据的传输和设备的控制，实现实时监测和控制。
二、现场总线的应用领域现场总线广泛应用于工业自动化领域，包括制造业、能源、交通等行业。
它可以实现设备之间的实时通信和数据交换，提高生产效率和质量。
例如，在制造业中，现场总线可以用于机器人控制、生产线监测和设备故障诊断等方面，实现自动化生产和智能制造。
三、现场总线的优势与传统的点对点通信方式相比，现场总线具有以下优势：1. 灵活性：现场总线可以连接多个设备，方便设备的添加和移除，减少了布线和维护的成本。
2. 实时性：现场总线能够实现设备之间的实时通信和数据交换，提高了生产过程的响应速度和准确性。
3. 可靠性：现场总线采用冗余设计和错误检测机制，能够保证数据的可靠传输和设备的可靠运行。
4. 扩展性：现场总线支持多种通信协议和设备接口，可以满足不同设备的需求，便于系统的扩展和升级。
四、实验过程和结果本次实验选取了一台工业机器人和几个传感器作为实验对象，通过现场总线连接它们，并利用总线控制器进行数据的传输和设备的控制。
实验过程中，我们使用了现场总线配置工具对设备进行初始化和参数设置，然后通过编程控制总线控制器发送指令和接收数据。
实验结果显示，通过现场总线，我们能够实时监测机器人的运动状态和传感器的数据，并能够远程控制机器人的动作。
同时，现场总线还能够实现故障诊断和报警功能，及时发现并处理设备故障，保证生产过程的稳定性和安全性。
现场总线实训报告总结
现场总线实训报告总结
一、实训背景
现场总线是工业控制领域中常见的一种数据传输方式，它弥补了传统的模拟信号传输方式的不足，提高了系统的可靠性和稳定性。
为了更好地掌握现场总线的工作原理和应用技术，我们参加了相关的现场总线实训。
二、实训内容
1. 现场总线基础知识
我们首先了解了现场总线的概念和基本原理，包括现场总线的定义、结构、通信协议和常见的现场总线类型等。
通过学习，我们对现场总线的工作原理有了更深入的了解。
2. 现场总线实际应用
在实际应用方面，我们学习了PLC控制系统中的现场总线应用，包括了现场总线的配置、现场总线设备的接线和PLC程序的编写等。
通过实际操作，我们掌握了现场总线设备的初始化、地址分配、数据读写、故障诊断等操作方法。
3. 现场总线性能测试
我们对现场总线进行了性能测试，包括了现场总线的通信速率、抗干扰能力、可靠性等性能指标。
通过测试，我们发现现场总线的通信速率很快，抗干扰能力强，可靠性高。
三、实训成果
通过现场总线实训，我们掌握了现场总线的基本知识和应用技术，增强了我们的实践能力和技能水平。
我们还发现，现场总线在工业控制领域中的应用非常广泛，具有很高的应用价值。
我们将把所学的技术应用到实际工作中，并不断提高自身的技能水平。
四、实训收获
通过本次实训，我们不仅学到了理论知识，更重要的是通过实际操作，加深了对现场总线的理解和掌握，提高了我们的实践能力和技术水平。
我们相信这些知识和技能将对我们今后的工作和学习有很大的帮助，我们会不断学习和探索，为工业控制领域的发展做出自己的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现场总线工作实验总结
现场总线控制系统与管理实践教学总结
为全面落实本学期的实践教学任务，切实抓好实践教学环节，现对本学期的实践教学
工作总结如下：一、师德方面：
实践课程注重培养学生的动手能力，所以在课堂中，我坚持以学生为本，耐心地给他
们指导，不惜牺牲休息时间，从内心让学生通过我的课程学到自己满意的知识，同时随时
保留着一个认真负责的心态，严格要求学生。
在课后认真准备教学内容以及教学课件，争
取更直观更清楚地向学生传递项目思想，认真评阅学生的项目，详细记录其中的问题，及
时向学生讲解反馈，真正让学生听懂，看懂，懂做。
二、在实践教学方面：
结合相关课程开发的讲座，把课程内容从以教师讲授和课本知识为载体，变成以完成
项目任务为载体。
把学生被动听讲，变成学生主动参与操作，积极参与新知识的探索。
把
课程从教师讲解为主，变成由教师积极引导、创造学习的环境条件为主。
知识不是教师“教”会的，而是学生“学”会的；能力不是教师“讲”会的，而是学生“练”会的内容。
在实际的教学过程中，我不断和电子实验室其他老师交流工作经验，共同探讨教学过程中
存在的问题。
同时作为一名实践教学指导老师，我不断加强自己的实践能力，在实践的同
时积极与理论知识结合，带领学生通过具体的实践项目而提高实践能力。
在教学方法上，
我不断激发学生实践的积极性，加强他们获取新知识的兴趣，注重培养他们的综合能力；
同时鼓励他们带领基础相对较差的学生一同进步，这种老师带，学生助的方式让所有同学
在知识的获取上更方便更直接了；另外我还把学生划分成13个小组，实行小组长负责制，让他们以一个小集体的方式学习，小组长带领他们之间的学习交流与讨论，以组为单位讲
解自己小组项目的完成过程以及知识的闪光点，尽量让每个学生都学有所获。
在考核方法上，我尽量做到全面，公正，公平，通过多元的方式对学生的学习成果进行评价，包括具
体的项目成绩，实践报告册的填写情况，平时考勤以及平时成绩的记录，让学生有学习上
的付出，就能够得到成绩上的收
1
获。
三、实践教学中还存在的问题：
任何事情都不是绝对完美的，只有在不断发现问题，分析问题，解决问题的过程中才
能不断地取得进步，我认为还是存在以下一些问题：
1、学生的理论知识不牢固，在做具体的项目的时候，要求学生已经基本掌握了常用
的理论知识；而在实际的过程中，由于学生的理论知识欠缺，所以在具体的制作项目的过
程中就要花很多时间给学生解释具体用到的一些语句，最后导致学生实践的时间相对少些了。
2、少数学生学习动力不大，而在进行项目设计的时候不主动，遇到不懂的问题也不向老师或者同学请教，因此在制作项目过程中盲目的照抄其他学生的实践内容。
3、学院实验教学条件不完善需要改善。
2
