矿图考试复习题

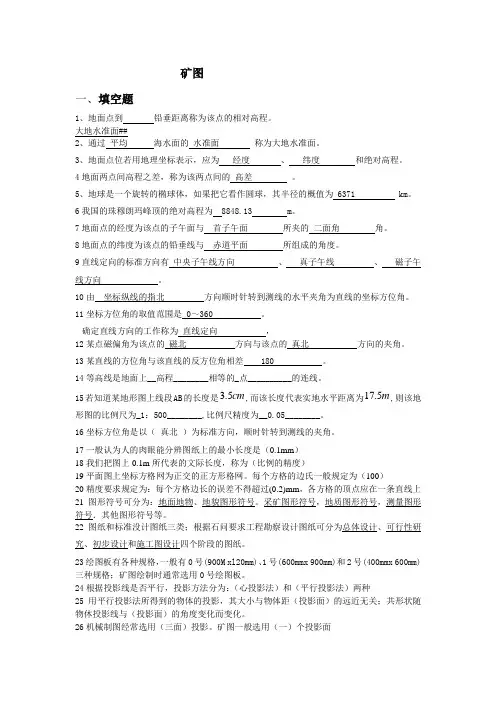

矿图复习题 (1)
矿图一、填空题1、地面点到 铅垂距离称为该点的相对高程。
大地水准面##2、通过 平均 海水面的 水准面 称为大地水准面。
3、地面点位若用地理坐标表示，应为 经度 、 纬度 和绝对高程。
4地面两点间高程之差，称为该两点间的 高差 。
5、地球是一个旋转的椭球体，如果把它看作圆球，其半径的概值为 6371 km 。
6我国的珠穆朗玛峰顶的绝对高程为 8848.13 m 。
7地面点的经度为该点的子午面与 首子午面 所夹的 二面角 角。
8地面点的纬度为该点的铅垂线与 赤道平面 所组成的角度。
9直线定向的标准方向有 中央子午线方向 、 真子午线 、 磁子午线方向 。
10由 坐标纵线的指北 方向顺时针转到测线的水平夹角为直线的坐标方位角。
11坐标方位角的取值范围是 0～360 。
确定直线方向的工作称为 直线定向 ，12某点磁偏角为该点的 磁北 方向与该点的 真北 方向的夹角。
13某直线的方位角与该直线的反方位角相差 180 。
14等高线是地面上__高程________相等的_点__________的连线。
15若知道某地形图上线段AB 的长度是cm 5.3,而该长度代表实地水平距离为m 5.17,则该地形图的比例尺为_1：500________,比例尺精度为__0.05________。
16坐标方位角是以（ 真北 ）为标准方向，顺时针转到测线的夹角。
17一般认为人的肉眼能分辨图纸上的最小长度是（0.1mm ）18我们把图上0.1m 所代表的文际长度，称为（比例的精度）19平面图上坐标方格网为正交的正方形格网。
每个方格的边氏一般规定为（100）20精度要求规定为：每个方格边长的误差不得超过(0.2)mm ，各方格的顶点应在一条直线上 21图形符号可分为：地面地物、地貌图形符号。
采矿图形符号，地质图形符号，测量图形符号．其他图形符号等。
22图纸和标准没计图纸三类；根据石问要求工程勘察设计图纸可分为总体设计、可行性研究、初步设计和施工图设计四个阶段的图纸。

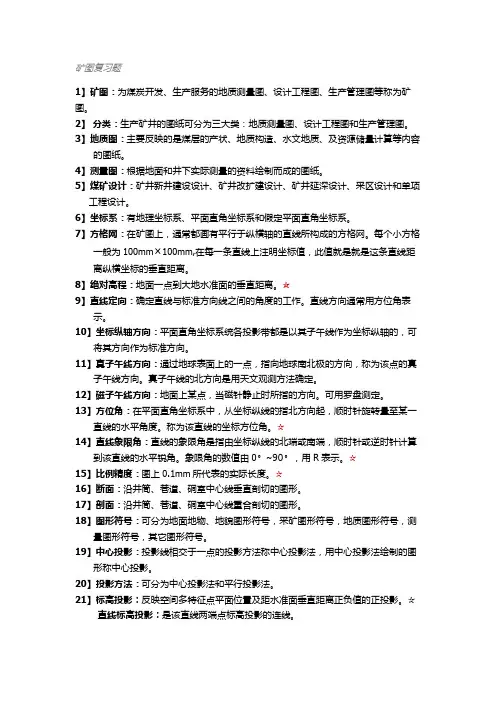

矿图复习题
矿图复习题1】矿图：为煤炭开发、生产服务的地质测量图、设计工程图、生产管理图等称为矿图。
2】分类：生产矿井的图纸可分为三大类：地质测量图、设计工程图和生产管理图。
3】地质图：主要反映的是煤层的产状、地质构造、水文地质、及资源储量计算等内容的图纸。
4】测量图：根据地面和井下实际测量的资料绘制而成的图纸。
5】煤矿设计：矿井新井建设设计、矿井改扩建设计、矿井延深设计、采区设计和单项工程设计。
6】坐标系：有地理坐标系、平面直角坐标系和假定平面直角坐标系。
7】方格网：在矿图上，通常都画有平行于纵横轴的直线所构成的方格网。
每个小方格一般为100mm×100mm,在每一条直线上注明坐标值，此值就是就是这条直线距离纵横坐标的垂直距离。
8】绝对高程：地面一点到大地水准面的垂直距离。
☆9】直线定向：确定直线与标准方向线之间的角度的工作。
直线方向通常用方位角表示。
10】坐标纵轴方向：平面直角坐标系统各投影带都是以其子午线作为坐标纵轴的，可将其方向作为标准方向。
11】真子午线方向：通过地球表面上的一点，指向地球南北极的方向，称为该点的真子午线方向。
真子午线的北方向是用天文观测方法确定。
12】磁子午线方向：地面上某点，当磁针静止时所指的方向。
可用罗盘测定。
13】方位角：在平面直角坐标系中，从坐标纵线的指北方向起，顺时针旋转量至某一直线的水平角度。
称为该直线的坐标方位角。
☆14】直线象限角：直线的象限角是指由坐标纵线的北端或南端，顺时针或逆时针计算到该直线的水平锐角。
象限角的数值由0〫~90〫，用R表示。
☆15】比例精度：图上0.1mm所代表的实际长度。
☆16】断面：沿井筒、巷道、硐室中心线垂直剖切的图形。
17】剖面：沿井筒、巷道、硐室中心线重合剖切的图形。
18】图形符号：可分为地面地物、地貌图形符号，采矿图形符号，地质图形符号，测量图形符号，其它图形符号。
19】中心投影：投影线相交于一点的投影方法称中心投影法，用中心投影法绘制的图形称中心投影。

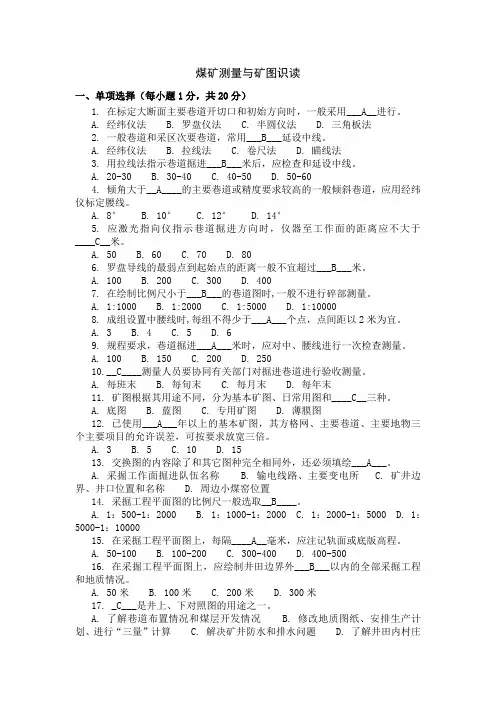

煤矿测量与矿图识读复习题
煤矿测量与矿图识读一、单项选择（每小题1分，共20分）1. 在标定大断面主要巷道开切口和初始方向时，一般采用___A__进行。
A. 经纬仪法B. 罗盘仪法C. 半圆仪法D. 三角板法2. 一般巷道和采区次要巷道，常用___B___延设中线。
A. 经纬仪法B. 拉线法C. 卷尺法D. 瞄线法3. 用拉线法指示巷道掘进___B___米后，应检查和延设中线。
A. 20-30B. 30-40C. 40-50D. 50-604. 倾角大于__A____的主要巷道或精度要求较高的一般倾斜巷道，应用经纬仪标定腰线。
A. 8°B. 10°C. 12°D. 14°5. 应激光指向仪指示巷道掘进方向时，仪器至工作面的距离应不大于____C__米。
A. 50B. 60C. 70D. 806. 罗盘导线的最弱点到起始点的距离一般不宜超过___B___米。
A. 100B. 200C. 300D. 4007. 在绘制比例尺小于___B___的巷道图时,一般不进行碎部测量。
A. 1:1000B. 1:2000C. 1:5000D. 1:100008. 成组设置中腰线时,每组不得少于___A___个点，点间距以2米为宜。
A. 3B. 4C. 5D. 69. 规程要求，巷道掘进___A___米时，应对中、腰线进行一次检查测量。
A. 100B. 150C. 200D. 25010.__C____测量人员要协同有关部门对掘进巷道进行验收测量。
A. 每班末B. 每旬末C. 每月末D. 每年末11. 矿图根据其用途不同，分为基本矿图、日常用图和____C__三种。
A. 底图B. 蓝图C. 专用矿图D. 薄膜图12. 已使用___A___年以上的基本矿图，其方格网、主要巷道、主要地物三个主要项目的允许误差，可按要求放宽三倍。
A. 3B. 5C. 10D. 1513. 交换图的内容除了和其它图种完全相同外，还必须填绘___A___。

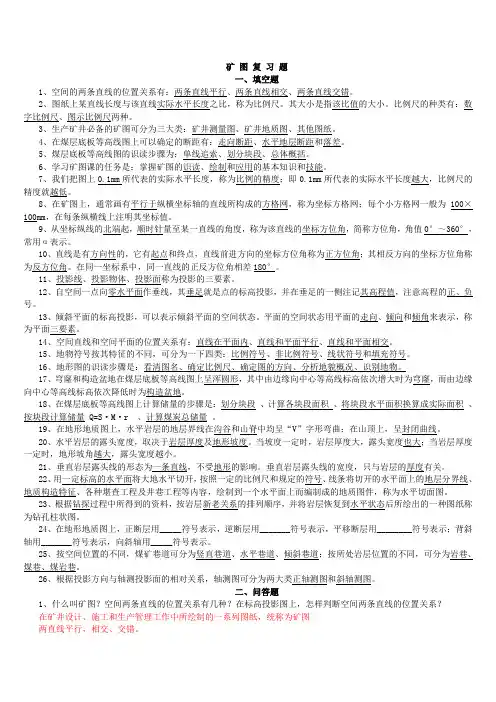

矿图复习题
矿图复习题一、填空题1、空间的两条直线的位置关系有：两条直线平行、两条直线相交、两条直线交错。
2、图纸上某直线长度与该直线实际水平长度之比，称为比例尺。
其大小是指该比值的大小。
比例尺的种类有：数字比例尺、图示比例尺两种。
3、生产矿井必备的矿图可分为三大类：矿井测量图、矿井地质图、其他图纸。
4、在煤层底板等高线图上可以确定的断距有：走向断距、水平地层断距和落差。
5、煤层底板等高线图的识读步骤为：单线追索、划分块段、总体概括。
6、学习矿图课的任务是：掌握矿图的识读、绘制和应用的基本知识和技能。
7、我们把图上0.1mm所代表的实际水平长度，称为比例的精度；即0.1mm所代表的实际水平长度越大，比例尺的精度就越低。
8、在矿图上，通常画有平行于纵横坐标轴的直线所构成的方格网，称为坐标方格网；每个小方格网一般为100×100mm，在每条纵横线上注明其坐标值。
9、从坐标纵线的北端起，顺时针量至某一直线的角度，称为该直线的坐标方位角，简称方位角，角值0°～360°，常用α表示。
10、直线是有方向性的，它有起点和终点，直线前进方向的坐标方位角称为正方位角；其相反方向的坐标方位角称为反方位角。
在同一坐标系中，同一直线的正反方位角相差180°。
11、投影线、投影物体、投影面称为投影的三要素。
12、自空间一点向零水平面作垂线，其垂足就是点的标高投影，并在垂足的一侧注记其高程值，注意高程的正、负号。
13、倾斜平面的标高投影，可以表示倾斜平面的空间状态。
平面的空间状态用平面的走向、倾向和倾角来表示，称为平面三要素。
14、空间直线和空间平面的位置关系有：直线在平面内、直线和平面平行、直线和平面相交。
15、地物符号按其特征的不同，可分为一下四类：比例符号、非比例符号、线状符号和填充符号。
16、地形图的识读步骤是：看清图名、确定比例尺、确定图的方向、分析地貌概况、识别地物。
17、穹窿和构造盆地在煤层底板等高线图上呈浑圆形，其中由边缘向中心等高线标高依次增大时为穹窿，而由边缘向中心等高线标高依次降低时为构造盆地。

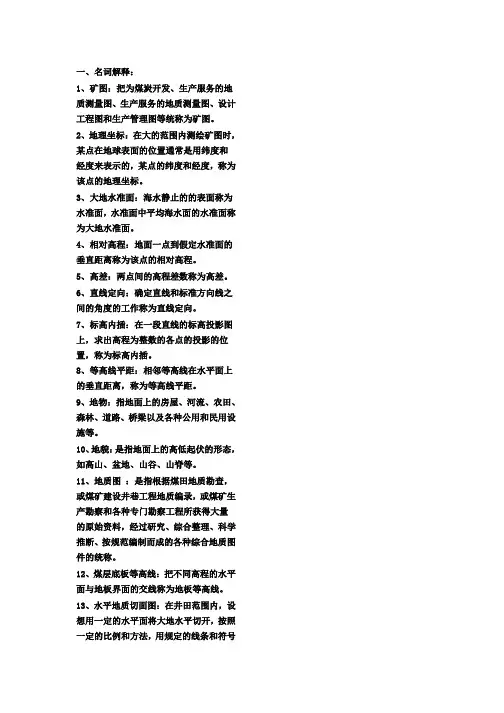

矿图复习题2.
一、名词解释：1、矿图：把为煤炭开发、生产服务的地质测量图、生产服务的地质测量图、设计工程图和生产管理图等统称为矿图。
2、地理坐标：在大的范围内测绘矿图时，某点在地球表面的位置通常是用纬度和经度来表示的，某点的纬度和经度，称为该点的地理坐标。
3、大地水准面：海水静止的的表面称为水准面，水准面中平均海水面的水准面称为大地水准面。
4、相对高程：地面一点到假定水准面的垂直距离称为该点的相对高程。
5、高差：两点间的高程差数称为高差。
6、直线定向：确定直线和标准方向线之间的角度的工作称为直线定向。
7、标高内插：在一段直线的标高投影图上，求出高程为整数的各点的投影的位置，称为标高内插。
8、等高线平距：相邻等高线在水平面上的垂直距离，称为等高线平距。
9、地物：指地面上的房屋、河流、农田、森林、道路、桥梁以及各种公用和民用设施等。
10、地貌：是指地面上的高低起伏的形态，如高山、盆地、山谷、山脊等。
11、地质图：是指根据煤田地质勘查，或煤矿建设井巷工程地质编录，或煤矿生产勘察和各种专门勘察工程所获得大量的原始资料，经过研究、综合整理、科学推断、按规范编制而成的各种综合地质图件的统称。
12、煤层底板等高线：把不同高程的水平面与地板界面的交线称为地板等高线。
13、水平地质切面图：在井田范围内，设想用一定的水平面将大地水平切开，按照一定的比例和方法，用规定的线条和符号反映水平切面上的煤层、岩层界线、地质构造形态、井巷工程等内容的图件，称为水平地质切面图。
14、采掘工作平面图：是将开采煤层内的实测地质情况和采掘工程情况，采用正投影的投影到水平面上，按一定比例绘制出的图件。
15、矿井通风系统图：是表示矿井通风网络，通风设备、设施，风流方向和风量等参数的图件。
16、井田开拓方式图：将井田内的地质情况、设计的开拓巷道布置系统，采用正投影，按一定的比例绘制出的图件。
17、钻孔柱状图：根据钻探工程施工过程中采取的煤岩芯地质编录资料和电法测井解释资料，按岩层新老关系的排列顺序，并将煤岩层恢复到水平状态后的厚度而绘制的图件。
矿图期末考试试题(B卷)
XX学院X/X学年第X学期期末试题（B）课程名称：适用班级：考试时间：100分钟考试形式：一、填空题（每题2分，共50分）1．矿图的分类：、、。
2．、和称为投影的三要素。
3．煤层底板等高线图的识读步骤为：、、。
4．常用的手工绘图工具有：、、、绘图仪及曲线板等等绘图工具。
5．空间两平面的相对位置关系有：、。
6．空间两平行直线在同一投影面上的投影是两个点、、等三种情况。
7．在地形图中，相邻几条等高线重合，则表示该段地貌为。
8．空间的两条直线的位置关系有：、、。
9．已知h A：+108.200m、h B：-91.800m，则△h= ；如果线段AB两点的水平投影长度为200m，则线段AB与水平面的夹角（倾角）是。
10．已知线段AB的方位角ɑAB是30°；则方位角ɑBA是°。
11．根据投影方向与轴测投影面的相对关系，轴测图可分为_________和___________两大类。
5分，共20分）1．什么叫矿图？空间两条直线的位置关系有几种？在标高投影图上，怎样判断空间两条直线的位置关系？2．平面的标高投影怎样表示？在标高投影图上怎样判断空间两个平面的位置关系？曲面的标高投影怎样表示？3．在地形图上怎样求出直线的各要素？怎样求图上任意点的坐标及高程？4.什么叫直线定向？什么叫方位角、象限角？方位角和象限角有怎样的换算关系？三、基础作图题（每题题15分，共30分）1．已知点A（65，70，80）、C（20，15，30），直线AB的倾斜方向为210°，倾角为30°，直线CD与直线AB平行，试绘制有直线AB，CD所确定平面的标高投影，并求该2．在下图中填上某地形图地貌名称或图示线条名称并任意标注高差为20m的A、B两点。
电大矿图试卷图库
★山西省煤矿关键岗位从业人员中专学历教育★日期：2012年2月12日 《矿图》试题(卷) 第2 页(共 2 页)O O O O O O 线 O O O O O O O O O 封 O O O O O O O 密 O O O O O O O O O O3、煤层底板等高线图的主要应用有哪些？4、井下避灾路线图图示的主要内容有哪些？5、请将下面的叙述用图形符号来表示。
1)地层产状2)上盘断煤交线3)实测逆断层4)页岩5)粉砂岩6)粗粒砂岩五、识图题（每题5分，计20分）1、如图所示为某煤层底板等高线图。
试完成下列内容： 1）在图上画出该煤层的走向、倾向2）在图上画出该断层的走向、倾向3）判断该断层的性质；4）求该断层上A 点的落差。
图 煤层底板等高线图★山西省煤矿关键岗位从业人员中专学历教育★日期：2012年2月12日 《矿图》试题(卷) 第4 页(共 2 页)O O O O O O 线 O O O O O O O O O 封 O O O O O O O 密 O O O O O O O O O O4）用于预计断层的位置。
4、井下避灾路线图图示的主要内容有哪些？ 答：1）矿井安全出口位置。
2）矿井通风网络进风风流、回风风流的方向、路线。
3）井下发生瓦斯、煤尘爆炸，煤（岩）与瓦斯突出，矿井火灾时井下避灾路线。
4）井下发生水灾时的避灾路线。
5）矿井巷道名称。
5、请将下面的叙述用图形符号来表示。
1)地层产状2)上盘断煤交线 3)实测逆断层 4)页岩 5)粉砂岩 6)粗粒砂岩五、识图题：1、如图所示为某煤层底板等高线图。
试完成下列内容： 1）在图上画出该煤层的走向、倾向； 答：如图所示。
2）在图上画出该断层的走向、倾向； 答：如图所示。
3）判断该断层的性质； 答：正断层。
4）求该断层上A 点的落差。
答：断层上A 点的落差 h= H 下-H 上=100-70=30米图 煤层底板等高线图★山西省煤矿关键岗位从业人员中专学历教育★日期：2012年2月12日 《矿图》试题(卷) 第6 页(共 2 页)O O O O O O 线 O O O O O O O O O 封 O O O O O O O 密 O O O O O O O O O O2、什么叫煤层底板等高线图？3、叙述识读采掘工程平面图的步骤。
矿图试卷及答案
（1）直线位于平面内
直线有两点位于平面内，则该直线位于平面内。
（2）直线与平面平行
空间某直线不在平面内，但与平面内的某直线平行，则此直线与平面平行。
（3）直线与平面相交
3、何为图层？图层的可见性如何实现？各图层是否具有相同的坐标系和图形范围？各图层有各自的颜色否？
题号
一
二
三
四
五
六
七
八
总分
分数
得分
评卷人
一、填空题（每空1分，共10分）
1、、、称为投影的三要素。
2、空间直线和空间平面的位置关系有：、和相交。
3、按空间位置的不同，煤矿巷道可分为、、。
4、穹窿和构造盆地在煤层底板等高线图上呈浑圆形，其中由边缘向中心等高线标高依次增大时为，而由边缘向中心等高线标高依次降低时为。
6、绘制矿图常用的工具有哪些（）
A、三角板B、比例尺C、丁字尺D、圆规E、曲线板
7、下列说法正确的是（）
A、采掘工程平面图是投影在平面上的图件
B、采掘工程平面图常用的比例为1:10000,1:2000
C、采掘工程平面图还反映邻矿名称和井田边界以外100米以内的采掘工程和地质情况。
D、在采掘工程图中还需注明工作面名称、编号及采掘时间。
3、何为图层？图层的可见性如何实现？各图层是否具有相同的坐标系和图形范围？各图层有各自的颜色否？
4、简答采区巷道布置图的主要用途。
5、采煤工作面布置图主要反映的内容有哪些？
得分
评卷人
五、识图题（每小题10分，共10分）
下图为钻孔，指出①、②、③、④数据表示的含义。
①②
③④
C卷
一填空
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 安全煤柱图常用比例尺为: （ 1: 2000, 亦可用1: 1000）
2. 直线要素:（斜长, 平距, 倾角, 高差, 斜率）
3. 直线标高内插的方法有:（解析法, 剖面法, 平行线法）
4. 点的平面位置一般用坐标表示，通常用：（纬距X,经距Y,标高Z）
5. 空间两平面的相互关系可有:（相交, 平行）
6. 空间直线与平面的相互关系有：（平行, 相交, 在平面内）
7. 井田开拓方式, 按水平数目可分：（单水平开拓, 多少平开拓）
8. 矿图线上的尺寸数字规定在1：50 1：500 比例图纸采用（mm） 1：1000--- -1：5000 比例图纸上采用（m ）为单位
9. 空间倾斜面三要素是指（走向）一般用（方位角）（倾角）一般用（方位角）表示,（倾角）用（度）表示
10. 根据投影线是否平行, 投影法可分为（中心投影法）（平行投影法）
11. 按井筒形成井田开拓可分为：（立井开拓, 平碉开拓, 斜井开拓, 综合开拓）
二. 名词解释
1. 图的比例尺：图上某直线的长度与地面上相应线段实际的水平长度之比.
2. 采掘工程平面图：是将开采煤层开采分层内的实测地质情况和采掘工程情况采用正投影的原理, 投影到水平面上, 按一定例尺绘出的图尺
3. 标高内插: 在水平投影线上找出标高为10 整数倍各点的位置
4. 坐标方位角: 在直角坐标系中, 从指北方向起按顺序时针方向至某直线的夹
角称之.
5. 点的标高投影: 白空间一点, 向零水平面作垂线. 在垂足处注明该点的标高
投影面上这个垂足及其标高就是该点的标高投影
6. 煤层底板等高距与平距: 相邻两条煤怪底板等高线之间的高程差称为等高距, 相邻两条煤层底板等高线之间的水平距离的水平距离称为煤层底板等高线的平距.
7. 井底煤层底板等高线图: 将各采煤层底板等高线用标高投影的方法, 投影到
同一水面上, 按照一定比例尺和规定的线条, 符号绘制面成的图纸称之.
8. 井底车场平图: 将井底车场内所有的巷道和硐室, 用正投影的方法投影到一
个水平面上, 并按比例尺绘出图纸称之.
三. 问答题
1. 用煤层底板等高线表示单斜构造煤层有哪些特点?
答: 在一定范围内, 一系列岩层大致方向倾斜这种构造形态称为单斜构造. 特点: 1. 煤层底板平整走向稳定倾角均匀, 则煤层底板等高线表现为平距大致相等的一组平行线.2. 煤层走向发生变化时, 则表现煤层底板等高线之间的水平距离的变化, 平距越大, 倾角越小, 反之, 平距越小, 表示煤层倾角越大 3. 煤层底板等高线的等高距大小, 取决于图纸的比例尺和煤层倾角的大小.
2. 井田区域地形图, 主要可以解决哪些技术问题? 答: 1 确定地面某点的坐标和记程 2. 确定直线的水平长度, 坡度, 倾斜长度, 坐标方位角,
3. 可按设计坡度地形图上选定最平路线,
4. 绘制已知方向的剖面图.
5. 地形图上求面积
3 煤矿用的地质图, 测量图主要有哪些?
答: 测量图主要采掘工程立面图有井田区域地形图, 工业广场, 工业广场平面图, 井底车场平面图, 水平主要巷道平面图, 采掘工程平面图, 采掘工程立面图井上下对照图和主要保护煤柱图.
地质图主要有井田地形地质图, 煤层底板等高线图, 各种地质剖面图, 各种柱状图, 煤岩对比图, 井田水文地质图及资源（储量）计算图等.
6 井下对照图的用途主要有哪些?
答: 井上, 下对照图的主要用途是用来了解地面情况和井下采掘工程情况的相互位置关系为地面建设规划, 井下开采设计和施工服务.1, 确定地表移动范围2,确定井下开采深度 3. 考虑铁路下, 建筑物下, 水体下采煤问题. 4. 确定钻孔位置.
7. 煤层底板等高线图的用途有哪此?
答:1 煤层底板等高线图能清楚地反映井田范围煤层的产状要素及其变化情况, 能反映出地质构造形态, 断层发育情况及其在空间的延伸变化规律, 能反映出各种构造对煤层的控控制和影响. 2. 煤层底板等高线图是编制勤查设计布置勘查工程提文地质报告的重要图件之一. 3. 煤层底板等高线图是进行资源计算的基础图件4. 煤层底板等高线图是分析, 判断. 预测地质构造形态及规律, 编制地质剖面图, 采掘工程设计图, 采掘工程生产管理图, 安全工程图保护煤柱及基他矿图的基础资料 5. 煤层底板等高线图是矿井设计建设, 生产阶段的重要图纸.
4.断层（正逆）在煤层底板等高线图的表如何?
答: 逆断层在图表现为上. 下盘断煤交线之间煤层底板等高线重叠ukb 分为断
层上下盘煤层重复区
5. 采掘工程平面图的用途有哪些?
答: 了解采掘空间位置关系及时掌握采掘进度, 协调采掘关系, 对矿井生产进行组织和管理资料, 补充和修改地质图件进行计算, 4. 根据现有采煤工作面生产能力及掘进工作面握进速度, 安排矿进年度采, 掘计划, 5. 绘制其他矿图, 如生系统图等.。
