拓普康全站仪简单操作说明
拓普康全站仪使用方法及测量原理
拓普康全站仪使用方法及测量原理拓普康全站仪是一种现代化的测量仪器，可广泛应用于土木工程、建筑工程、道路工程等领域。
全站仪通过高精度的角度和距离测量，可以实现三维空间中的点位测量、曲线测量、坐标测量、角度测量等功能。
下面将详细介绍拓普康全站仪的使用方法及其测量原理。
一、拓普康全站仪的使用方法1.准备工作：在使用全站仪之前，需要先进行准备工作，包括仪器的搭建、校准和设置参数等操作。
(1)仪器搭建：将全站仪放置在三脚架上，并确保仪器处于水平状态。
通过调整三脚架的螺旋腿，使仪器处于水平状态。
(2)校准：在使用全站仪之前，需要进行水平和垂直校准。
水平校准通过调整仪器的水平仪，使其指示在中心位置。
垂直校准通过调整仪器的气泡，使其指示在垂直位置。
(3)设置参数：根据实际需求，设置全站仪的测量模式、单位制、坐标系统等参数。
2.测量操作：全站仪的测量操作主要包括点测量和曲线测量两个过程。
(1)点测量：在点测量过程中，需要对测点进行测量。
首先，朝向测点，并使用全站仪测量该点的水平角度、垂直角度和斜距。
然后，移动到下一个测点进行测量。
(2)曲线测量：曲线测量是通过测量一系列点来确定曲线的形状和位置。
在曲线测量过程中，首先需要设置曲线的起点和终点，并确定曲线的顶点数。
然后，朝向起点，并使用全站仪测量其水平角度、垂直角度和斜距。
接着，移动到下一个顶点，并继续测量，直至测量完所有的顶点。
最后，通过计算和分析测量数据，确定曲线的形状和位置。
3.数据处理：测量完成后，需要对采集到的测量数据进行处理和分析，以获取最终的测量结果。
数据处理主要包括坐标计算、误差修正、曲线拟合等操作。
通过这些操作，可以获得点位的坐标数据、曲线的参数数据等。
二、拓普康全站仪的测量原理1.角度测量原理：全站仪通过两个相互垂直的角度传感器来测量水平角度和垂直角度。
每个角度传感器由一个细长的磁性条、一对线圈和一个检测器组成。
当仪器在水平和垂直方向上旋转时，磁性条和线圈之间的相对位移将改变线圈中的电感，从而测量角度。
拓普康全站仪使用方法
拓普康全站仪使用方法
1. 准备工作：首先需要准确的找到拓普康全站仪需要进行测量的地点，并且准备好需要进行测量的设备和工具。
2. 建立水平基准点：使用拓普康全站仪测量前，需要先建立水平基准点。
具体方法是先确定一个高程点，将全站仪放在该点上，使用自动水平校准仪将全站仪调整为水平状态。
3. 设置仪器参数：打开全站仪电源，进入设置菜单，设置测量模式、坐标系、测点编号等参数。
4. 测量控制点：打开全站仪测量模式，先测量参考控制点的坐标和高程，用于测量后对测量数据进行校正。
5. 测量目标点：选择目标点进行测量，在全站仪上进行目标点定位，并进行坐标和高程测量。
6. 生成测量数据：将测量数据保存在全站仪储存卡中，或通过数据线连接电脑将数据导入计算机。
7. 数据处理：通过计算机软件进行数据处理，生成测量结果。
8. 校验测量结果：对测量结果进行校验和比较，确保测量精度符合要求。
9. 生成报告：根据测量数据和结果生成报告，并提供给测量工程师或客户。
拓普康全站仪简单操作说明
拓普康全站仪简单操作说明
1.准备工作
首先，确保拓普康全站仪的电池电量充足，并检查仪器是否正常工作。
此外，还需要准备一把三脚架、周转盘、水平仪、测量杆等辅助工具。
2.设置测量点
在开始测量之前，需要选择好测量点。
使用地图或其他相关资料确定
测量点的位置，并标注出来。
3.构建仪器基准点
4.设置仪器参数
进入仪器的设置界面，设置坐标系、高度等测量参数。
如果不清楚具
体的坐标系统，可以使用默认的通用坐标系。
5.设置目标点
根据测量需求，在仪器上设置目标点。
可以使用仪器自带的触摸屏或
键盘进行输入。
输入完成后，仪器会自动显示目标点的相关信息，包括坐标、高程等。
6.进行测量
通过触摸屏或键盘，选择进行的测量模式，如水平角测量、垂直角测量、距离测量等。
根据测量需求进行选择，仪器会显示出测量结果。
7.数据处理
测量完成后，可以将测量数据保存到仪器的内部存储器中，或通过连
接电脑进行数据传输。
通过专用的数据处理软件，可以对采集到的数据进
行分析、整理和导出。
总结：拓普康全站仪的操作相对简单，但仍需要注意以下几点。
首先，在进行测量前应进行仪器的准备工作，确保仪器正常工作。
其次，设置好
测量点和仪器的基准点，并进行仪器参数的设置。
最后，根据测量需求进
行测量，并进行数据的处理和保存。
通过掌握以上操作步骤，用户可以快速、准确地使用拓普康全站仪进行各种测量工作。
拓普康GTS102N全站仪简明使用教程(点放样篇)
拓普康GTS-102N全站仪简明使用教程（点放样篇）⏹需要的人员仪器操作员一名，立杆人员一名，标记人一名⏹需要的设备1.拓普康全站仪一台（箱子内必备卷尺一把，平时卷尺不得随意拿出全站仪箱子，原配电池AB两块，每次出发前，务必检查卷尺和电池，确保电池电量充足，核对仪器内的控制点坐标数据和待放样点数据）2.对中杆、棱镜各一（出发前，检查水准气泡是否完好，棱镜是否完好）3.脚架一副（首选木质脚架）4.对讲机两台（每次出发前，开机对讲测试，确保两台对讲机频道一致，电量充足，完工回到办公室记得充电）5.纸质记事本、笔各一（以便于测量过程中随时记录临时的点位坐标）⏹具体操作步骤设站1.把仪器精确架设在点位上，依次粗平-精平-开机检查电量，对讲机开机测试2.主菜单-数据采集-输入-1012（测量日期）-确定，然后就会进入数据采集功能的主菜单3.F1测站点输入-F4测站-F2调用-F2查找，查找到架设仪器所在的点位名称-回车-是4.按向下箭头，光标移动到仪器高-F1输入-光标移动到仪器高-F3CLR-输入尺子量取的仪器高，比如1.45，按F4ENT，弹出询问界面，按F3是，仪器高输入完毕，又弹出记录询问框，按F3是，记录测站设置，设站完毕后视1.测站点输入完毕后，会回到数据采集主界面，此时按F2后视进入到后视设置窗口2.在后视点窗口中，按F4后视进入后视点选择界面，按上下箭头使光标移动到后视点，按F4回车-检查后视点NEZ各项数据是否准确，准确就点击F3是，如果错误就重新选择或输入，本例假设数据准确。
3.回到后视点界面，光标移动到镜高，按F1输入，进入镜高界面，光标移动到镜高，按F3CLR清除显示值，输入镜高实际值，F4ENT确认4.自动回到后视点界面，按F3测量，进入到后视点测量界面，按F1角度-对准棱镜，数秒后，仪器蜂鸣器会嘀嘀嘀提示，说明后视成功注意：测量之前需要再一次确认全站仪是否架设准确，圆水准和管水准气泡是否居中，控制点是否对中，一切正常后，用对讲机喊立杆人员扶好棱镜，气泡居中，确认棱镜高，棱镜对准全站仪方向，立杆人员原地待命，静候步骤5完成5.后视完毕回到数据采集主界面，按F3前视/侧视进入数据采集界面，此时立杆人员不要动，仍然立杆在后视点上，仪器对准棱镜，点击F3测量，输入点号，比如01，然后按F3坐标，开始测量后视点坐标，测量后视点完成后，点击F2查找-F2最后一个数据，就显示刚才测量的后视点坐标数据，然后跟实际后视点坐标数据比较，如果点位误差在一公分左右，就属于正常，可进行下一步工作；如果误差偏大，则说明仪器架设有问题或者后视有问题，需要重新架站。
拓普康脉冲全站仪简明操作流程
拓普康脉冲全站仪简明操作流程⒈全站仪操作基本知识1.1显示符号显示内容显示内容V% 垂直角（坡度显示） E 东向坐标HR 水平角（右角）Z 高程HL 水平角（左角）* EDM（电子测距）正在进行HD 水平距离m 以米为单位VD 高差 f 以英尺/英尺与英寸为单位SD 倾斜Np 切换棱镜/无棱镜模式N 北向坐标※激光发射标志1.2操作键说明键名称功能★星键星键模式用于如下项目的设臵或显示：⒈显示对比度⒉十字丝照明⒊背景光⒋倾斜改正⒌定线点指示器⒍设臵音响模式↑坐标测量键坐标测量模式⊿距离测量键距离测量模式ANG 角度测量键角度测量模式POWER 电源键电源开关MENU 菜单键在菜单模式和正常测量模式之间切换，在菜单模式下可设臵应用测量与照明调节、仪器系统误差改正ESC 退出键⒈返回测量模式或上一层模式⒉从正常测量模式直接进入数据采集模式或放样模式⒊也可用作为正常测量模式下的记录键ENT 确认输入键在输入值末尾按此键F1～F4 软键(功能键) 对应于显示的软键功能信息▲▼方向箭头键⒈移动光标或选择备选项⒉用于调节显示屏对比度或十字丝照明亮度1.3功能键(软键信息显示在屏幕的最底行，各软键的功能见相应的显示信息，P1,P2,P3为翻页键)V：90°10′20〞HR：120°30′40〞臵零锁定臵盘P1↓倾斜复测V% P2↓H-蜂鸣R/L 竖角P3↓[F1] [F2] [F3] [F4]HR：120°30′40〞HR﹡[r] ＜＜mVD：m测量模式NP/P P1↓偏心放样S/A P2↓----- m/f/i ----- P3↓[F1] [F2] [F3] [F4]N：123.456 mE：34.567 mZ：78.912 m测量模式NP/P P1↓镜高仪高测站P2↓偏心m/f/i S/A P3↓角度测量模式距离测量模式坐标测量模式角度测量模式页次软键显示符号功能1 F1 臵零水平角臵0°00′00〞F2 锁定水平角读数锁定F3 臵盘通过键盘输入数字设臵水平角F4 P1↓显示第2页软键功能（显示下一页软键功能）2 F1 倾斜设臵倾斜改正开或关，若选择开，则显示倾斜改正值F2 复测角度重复测量模式F3 V% 垂直角百分比坡度（%）显示F4 P2↓显示第3页软键功能（显示下一页软键功能）3 F1 H-蜂鸣仪器每转动水平角90°是否要发出蜂鸣声的设臵F2 R/L 水平角（右/左）计数方向的转换F3 竖角垂直角显示格式（高度角/天顶角）的切换F4 P3↓显示第1页软键功能（显示下一页软键功能）距离测量模式页次软键显示符号功能1 F1 测量启动测量F2 模式设臵测距模式，精测/粗测/跟踪F3 NP/P 无/有棱镜模式切换F4 P1↓显示第2页软键功能（显示下一页软键功能）2 F1 偏心偏心测量模式F2 放样放样测量模式F3 S/A 设臵音响模式，大气改正设臵等F4 P2↓显示第3页软键功能（显示下一页软键功能）3 F1F2 m/f/i 米—英尺或者英尺—英寸单位的变换F3F4 P3↓显示第1页软键功能（显示下一页软键功能）坐标测量模式页次软键显示符号功能1 F1 测量开始测量F2 模式设臵测距模式，精测/粗测/跟踪F3 NP/P 无/有棱镜模式切换F4 P1↓显示第2页软键功能（显示下一页软键功能）2 F1 镜高输入棱镜高F2 仪高输入仪器高F3 测站输入测站点（仪器站）坐标F4 P2↓显示第3页软键功能（显示下一页软键功能）3 F1 偏心偏心测量模式F2 m/f/i 米—英尺或者英尺—英寸单位的变换F3 S/A 设臵音响模式，大气改正设臵等F4 P3↓显示第1页软键功能（显示下一页软键功能）1.4字母数字输入方法(如仪器高、棱镜高、测站点、后视点和坐标数值等字母数字的输入)[F1] [F2] [F3] [F4]点号→标识符：仪高：1234 5678 90.—[ENT]ABCD EFGH IJKL [ENT]⒈用上下键将箭头移到待输入的条目上。
全站仪拓普康GTS-102N使用手册

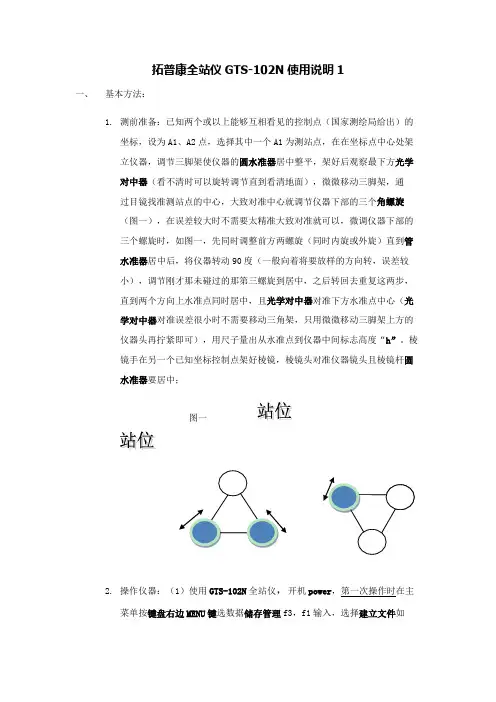

拓普康全站仪GTS-102N使用说明1一、基本方法：1.测前准备：已知两个或以上能够互相看见的控制点（国家测绘局给出）的坐标，设为A1、A2点，选择其中一个A1为测站点，在在坐标点中心处架立仪器，调节三脚架使仪器的圆水准器居中整平，架好后观察最下方光学对中器（看不清时可以旋转调节直到看清地面），微微移动三脚架，通过目镜找准测站点的中心，大致对准中心就调节仪器下部的三个角螺旋（图一），在误差较大时不需要太精准大致对准就可以，微调仪器下部的三个螺旋时，如图一，先同时调整前方两螺旋（同时内旋或外旋）直到管水准器居中后，将仪器转动90度（一般向着将要放样的方向转，误差较小），调节刚才那未碰过的那第三螺旋到居中，之后转回去重复这两步，直到两个方向上水准点同时居中，且光学对中器对准下方水准点中心（光学对中器对准误差很小时不需要移动三角架，只用微微移动三脚架上方的仪器头再拧紧即可），用尺子量出从水准点到仪器中间标志高度“h”。
棱镜手在另一个已知坐标控制点架好棱镜，棱镜头对准仪器镜头且棱镜杆圆水准器要居中；图一2.操作仪器：（1）使用GTS-102N全站仪，开机power，第一次操作时在主菜单按键盘右边MENU键选数据储存管理f3，f1输入，选择建立文件如“haisan”（ALP数字字母切换，SPC空格，CLR清空,ENT确定），把已知测站点的坐标编号、输入（x、y、z）保存，至少2坐标点，再选择放样；下一次可以直接在MENU选择放样，调用此文件就可以了；（2）回到主菜单，选择放样，输入测站点坐标，也可以选择调用这此点，输入刚才卷尺量得的仪器高“h”，那么全站仪就照准了仪器下方的测站点中心；（3）棱镜手到另一个已知的控制点架好棱镜，先在粗瞄准器下大致对准棱镜，旋转调节全站仪镜头对准棱镜底的针尖，之后垂直方向上对准棱镜，对准后调节水平制动螺旋（前方的为水平制动螺旋，后方为垂直制动螺旋）锁定，再调节望远镜焦距螺旋看到棱镜，微调水平微动螺旋；垂直方向上对准仪器，垂直制动螺旋锁定，微调垂直微动螺旋，直到照准棱镜手手持的棱镜头中心。
拓普康全站仪使用指南
拓普康全站仪使用指南拓普康全站仪使用指南1、简介1.1 拓普康全站仪概述1.2 主要功能及特点1.3 应用范围2、准备工作2.1 硬件检查2.2 电源连接2.3 初始化设置3、界面介绍3.1 主界面3.2 菜单栏功能介绍3.3 状态栏信息4、测量操作4.1 测量模式选择4.2 坐标系统设置4.3 坐标点测量4.4 直线测量4.5 曲线测量4.6 角度测量4.7 高度测量4.8数据记录与导出5、数据处理5.1 数据传输与存储 5.2 数据处理工具介绍 5.3 数据解析与调整5.4 数据导入导出6、高级功能6.1 坐标系统转换6.2 数据计算与分析 6.3 多站定位6.4 自动测量6.5 坐标转换与变换7、常见问题解答7.1 使用前常见问题解答7.2 使用过程中常见问题解答7.3 故障排除与维修8、附件附件1：拓普康全站仪操作手册附件2：示例数据文件本文档涉及附件：1、拓普康全站仪操作手册：包含了更详细的操作说明和技巧，可作为操作指南的补充。
2、示例数据文件：提供了一些示例数据，可以供用户练习或参考。
本文所涉及的法律名词及注释：1、全站仪：全称为全自动电子式全站仪，是一种用于测量地面坐标的仪器设备。
2、测量模式：指全站仪进行测量时可选择的不同模式，如坐标点测量、直线测量、曲线测量等。
3、坐标系统：一种建立平面或空间中点的坐标体系，用于表示地理位置。
4、数据记录与导出：指将测量数据进行保存或导出到外部设备或软件的操作。
5、坐标系统转换：指将一个坐标系统中的坐标转换到另一个坐标系统的操作。
拓普康全站仪操作
拓普康全站仪操作一、仪器准备1.打开全站仪的电源并进行自检。
2.检查仪器附件是否齐全，确保存储卡、电池、蓝牙等配件安装完好。
二、选择合适的工作模式根据实际需求选择仪器的工作模式，包括测量坐标、高程、方位角等。
在选择相应的模式前，需要设置工作的坐标系统和高程基准。
三、设置目标1.设置测量目标点。
2.使用架设铁路或准网绳等方式悬挂反射棱镜，确保其稳定性。
四、建立初始测站1.找到一个较高、较稳定的位置设置初始测站。
2.将全站仪放置在三脚架上，并调整水平仪水平。
五、测量目标点的坐标1.对准目标点，使其在十字线的交点处。
2.按下观测键，全站仪会自动旋转并测量目标点的坐标。
3.测量完毕后，全站仪会自动计算出目标点的X、Y、Z坐标值。
六、测量目标点的高程1.将全站仪的望远镜对准目标点上的反射棱镜。
2.按下高差键，全站仪会自动测量目标点的高程。
3.测量完毕后，全站仪会自动计算出目标点的高程值。
七、测量目标点的方位角1.将全站仪的望远镜对准目标点上的反射棱镜。
2.按下方位角键，全站仪会自动测量目标点的方位角。
3.测量完毕后，全站仪会自动计算出目标点的方位角值。
八、存储数据1.在测量完成后，按下存储键将数据保存到存储卡中。
2.可以通过USB接口将数据传输到电脑上进行后续处理。
九、注意事项1.在使用全站仪前，需要进行校正，以确保其精度和准确性。
2.操作全站仪时，应避免长时间暴露在阳光直射的环境中，以免影响测量结果。
3.全站仪是精密仪器，使用时应避免碰撞和摔落，以免损坏。
4.在测量之前，应先确认目标点的反射棱镜是否能正常反射信号，以免影响测量结果。
5.使用全站仪时，要注意保持仪器和反射棱镜之间的一定距离，以免产生遮挡和干扰。
6.在进行测量时，要保持仪器和反射棱镜之间的视线畅通，以获得准确的测量结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(1)数据采集（测任意一个点的坐标）
作者：lecerque
以拓普康GTS100系列为例
开机POWER键→按MENU(菜单) →F1（数据采集）→F1测站设置→F1输入点号。
如1.2.3.4等等→按ANG▼下翻键，当光标下移到“仪高”→按F1输入仪器高度（用5M小卷尺从仪器度盘中心的点往下拉到下对点的距离）如1.3M等，再F4“ENT”回车→之后当弹出“测站点点号：＿＿＿＿＿”的对话框时候，按F3“坐标”，进入输坐标NEZ对话框→依次输入之后F4回车→当弹回“点号.标识符.仪高”对话框时，按F3“记录”→此时有“是”“否”命令时，按F3“是”确认，从而完成设置测站的操作。
F2：后视→后视点.编码.镜高→F1输入→ANG▼下翻键至仪器高→F1输入→F4后视→F3NE/AZ输入后视坐标；此步骤如果内存中以前存有后视点坐标，直接“调用”就行了。
→对准后视点，按F3测量，完成后视点设置，界面弹回→F1:测站设置；F2后视；F3前视/侧视→
F3：进入测量前视（也就是碎步点）的测量程序，输入点号，对准前视棱镜直接按F3测量就行；
输入坐标就选NE/AZ
(2)后房交会
(3)免棱镜，及激光，背光。
背光免棱镜激光
(4)放样（将图纸上的点放到实地上）
开机POWER键→按MENU(菜单) →F3放样，测站设置和后视点设置步骤同“数据采集”输入NEZ坐标→F4回车→当有“镜高”时，按CLR“清除”键，重新输入镜高→F4回车
当有“计算”
HR= M
HD= M
角度距离
F1 F2
按F1 HR: **°**′**″
dHR：**°**′**″
距离
F1
此时转动仪器，把dHR：**°**′**″调到0°0′0″,表示放样的方向正确，再锁紧仪器水平制动。
按F1“距离”，对准棱镜测距，再根据测出的距离的差值来指导棱镜员前/后移动，直到dHD这个值为“0”，表示放样的点正确。
备注；“HD”：放样点还差的距离=实际距离-计算的平距
“dHR”：准放样点应该转动的水平角=实际角度-计算的水平角
HR：样点水平角计算值
HD：器到放样点的水平距离的计算值
注：其实大部分全站仪数据采集和放样都和上面的步骤差不多，只是操作时候指令不一样罢了，但是方法原理都一样，所以此资料可供大部分用户查阅，参考
数据下载（此方法适用于国产苏，北光，南方和其他仪器，但不适用于徕卡，中纬以及拓普康高端仪器数据同步的下载方式）
连接好全站仪和电脑→打开传输软件和全站仪→进入全站仪里面设置（找到通讯设置或者叫通讯参数）→设置通讯协议以及波特率
一般苏光选Typetwo双向通讯，拓普康选择“无”；
波特率为9600，
字符效验为8位无效验
停止位1比特
然后在传输软件里面设置串口和波特率以及其他，如果用户使用连台式机串口线就直接使用COM1；如果使用全站仪直接USB接口连接线，安装此USB线的SETUP 驱动程序→在“我的电脑”属性里面硬件设备管理器的端口查看其使用的端口，假设使用COM4那么软件里面应该设置COM4，但是如果是拓普康传输软件，则必须把COM4在“高级”选项中改成COM1或者COM2，因为拓普康传输软件只可以设别COM1和2的端口→然后再将
波特率设置成9600
字符8
奇偶效验为无
停止位1比特
也就是说全站仪设置每一项必须与传输软件一样，这样才可以下载上传数据→当设置好之后点击下载，然后全站仪上按“发送”命令→选择要发送的测量数据文件夹→下载完成之后保存→苏光保存时候可以保存为三种格式，拓普康下载完成之后自动有转换菜单，点击确认就可以了，另外如果要DAT格式，苏光COM600传输软件有一种传输软件菜单有转换成CASS坐标的功能，点击之后选择CASS5.X（PC,PA,Y,X,Z），点下面“转换”命令就行了。
用CASS软件读取全站仪坐标数据(针对CASS兼容的仪器类型)
打开CASS软件和全站仪全站仪通讯设置为协议“无”
波特率9600
字符为8
奇偶效验“无”
停止位1BIT
（必须先要在CASS上先回车）。
