2015.8.11臭氧发生器调节使用说明

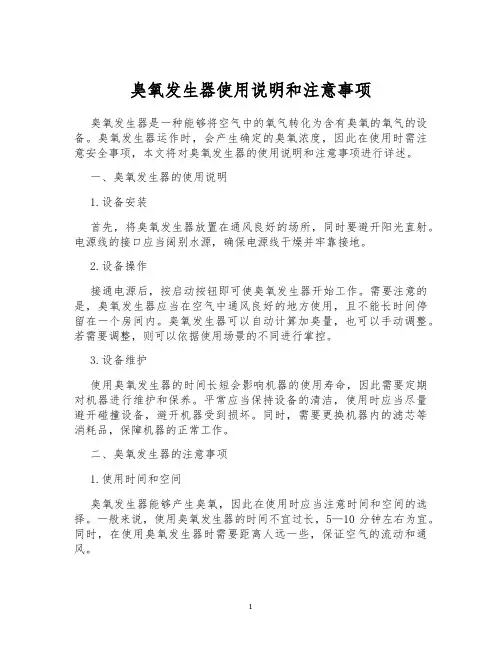

臭氧发生器使用说明和注意事项
臭氧发生器使用说明和注意事项臭氧发生器是一种能够将空气中的氧气转化为含有臭氧的氧气的设备。
臭氧发生器运作时，会产生确定的臭氧浓度，因此在使用时需注意安全事项，本文将对臭氧发生器的使用说明和注意事项进行详述。
一、臭氧发生器的使用说明1.设备安装首先，将臭氧发生器放置在通风良好的场所，同时要避开阳光直射。
电源线的接口应当阔别水源，确保电源线干燥并牢靠接地。
2.设备操作接通电源后，按启动按钮即可使臭氧发生器开始工作。
需要注意的是，臭氧发生器应当在空气中通风良好的地方使用，且不能长时间停留在一个房间内。
臭氧发生器可以自动计算加臭量，也可以手动调整。
若需要调整，则可以依据使用场景的不同进行掌控。
3.设备维护使用臭氧发生器的时间长短会影响机器的使用寿命，因此需要定期对机器进行维护和保养。
平常应当保持设备的清洁，使用时应当尽量避开碰撞设备，避开机器受到损坏。
同时，需要更换机器内的滤芯等消耗品，保障机器的正常工作。
二、臭氧发生器的注意事项1.使用时间和空间臭氧发生器能够产生臭氧，因此在使用时应当注意时间和空间的选择。
一般来说，使用臭氧发生器的时间不宜过长，5—10分钟左右为宜。
同时，在使用臭氧发生器时需要距离人远一些，保证空气的流动和通风。
2.儿童和宠物家中有儿童或宠物的使用臭氧发生器时需要特别注意。
由于臭氧对人和动物都有确定的刺激性，因此需要将机器放置在儿童或宠物无法接触的地方，以免对他们造成损害。
3.机器故障使用臭氧发生器时，若发觉机器显现故障，应当立刻停止使用并进行检查。
假如发觉机器显现问题，可以考虑更换或是维护和修理，以确保机器的正常使用。
三、结语以上是臭氧发生器使用说明和注意事项的认真介绍，尤其是注意事项，需要用户在使用时特别注意。
臭氧发生器能够将空气中的氧气转化为含有臭氧的氧气，有不同的使用场景，用户在使用时应依据实际情形进行操作。
希望以上内容对读者有所帮忙。

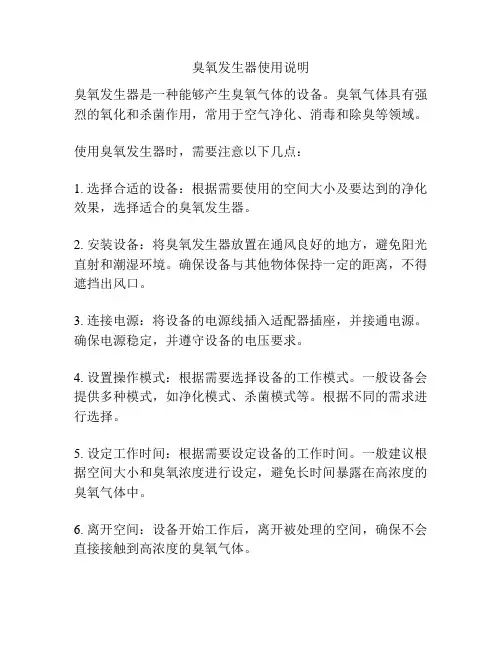

臭氧发生器使用说明
臭氧发生器使用说明
臭氧发生器是一种能够产生臭氧气体的设备。
臭氧气体具有强烈的氧化和杀菌作用，常用于空气净化、消毒和除臭等领域。
使用臭氧发生器时，需要注意以下几点：
1. 选择合适的设备：根据需要使用的空间大小及要达到的净化效果，选择适合的臭氧发生器。
2. 安装设备：将臭氧发生器放置在通风良好的地方，避免阳光直射和潮湿环境。
确保设备与其他物体保持一定的距离，不得遮挡出风口。
3. 连接电源：将设备的电源线插入适配器插座，并接通电源。
确保电源稳定，并遵守设备的电压要求。
4. 设置操作模式：根据需要选择设备的工作模式。
一般设备会提供多种模式，如净化模式、杀菌模式等。
根据不同的需求进行选择。
5. 设定工作时间：根据需要设定设备的工作时间。
一般建议根据空间大小和臭氧浓度进行设定，避免长时间暴露在高浓度的臭氧气体中。
6. 离开空间：设备开始工作后，离开被处理的空间，确保不会直接接触到高浓度的臭氧气体。
7. 安全使用：在设备工作期间，不要将人和动物暴露在高浓度的臭氧气体中，以免产生不适。
同时，确保设备没有损坏或泄漏。
8. 使用后的处理：设备使用完毕后，及时关闭设备并拔出电源插头。
将设备置于通风良好的地方，避免堵塞出风口。
总的来说，使用臭氧发生器需要遵循安全操作规范，避免人和动物暴露在高浓度的臭氧气体中。
此外，根据设备的使用说明书进行正确的操作和维护，以确保设备的正常运行和寿命。

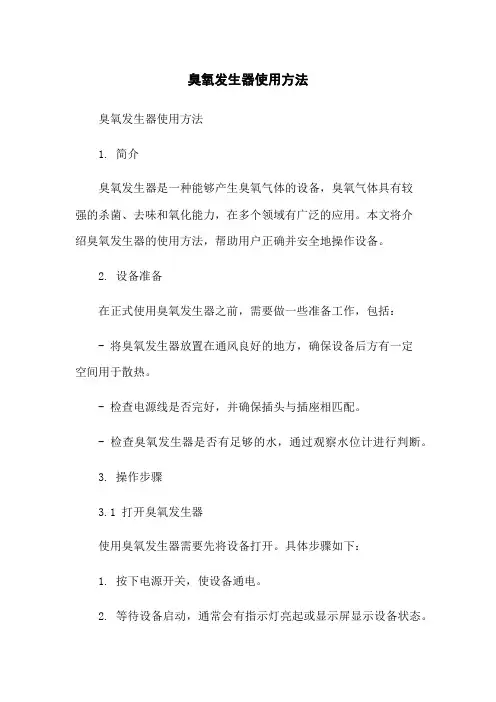

臭氧发生器使用方法
臭氧发生器使用方法臭氧发生器使用方法1. 简介臭氧发生器是一种能够产生臭氧气体的设备，臭氧气体具有较强的杀菌、去味和氧化能力，在多个领域有广泛的应用。
本文将介绍臭氧发生器的使用方法，帮助用户正确并安全地操作设备。
2. 设备准备在正式使用臭氧发生器之前，需要做一些准备工作，包括：- 将臭氧发生器放置在通风良好的地方，确保设备后方有一定空间用于散热。
- 检查电源线是否完好，并确保插头与插座相匹配。
- 检查臭氧发生器是否有足够的水，通过观察水位计进行判断。
3. 操作步骤3.1 打开臭氧发生器使用臭氧发生器需要先将设备打开。
具体步骤如下：1. 按下电源开关，使设备通电。
2. 等待设备启动，通常会有指示灯亮起或显示屏显示设备状态。
3.2 设置工作模式臭氧发生器通常有多种工作模式可供选择，用户可以根据需求进行设置。
常见的工作模式包括：- 定时模式：设定一个时间，臭氧发生器在设定的时间段内工作，并在时间到达后自动停止。
- 连续模式：臭氧发生器一直工作，直到手动关闭电源。
设置工作模式的步骤如下：1. 按下模式选择按钮，切换至所需的工作模式。
根据设备的不同，可能需要多次按下按钮进行切换。
2. 使用上下调节按钮，设置工作时间或者工作时长。
根据设备的不同，可能需要按不同的按钮来进行调节。
3.3 调整臭氧浓度臭氧发生器通常可以根据需要调整臭氧的浓度，以满足不同的使用需求。
具体步骤如下：1. 按下浓度调节按钮，进入浓度调节模式。
2. 使用上下调节按钮，逐渐调整臭氧的浓度。
根据设备的不同，可能需要按不同的按钮来进行调节。
3. 观察显示屏或设备上的指示灯，确认臭氧浓度已达到所需水平。
3.4 使用臭氧发生器在设备设置完毕后，可以根据需要开始使用臭氧发生器。
具体步骤如下：1. 确保设备周围无人，并通风良好。
2. 按下启动按钮或开关，臭氧发生器开始工作。
3. 根据设备的工作时间设定和需要，等待一段时间后，手动或自动关闭臭氧发生器。

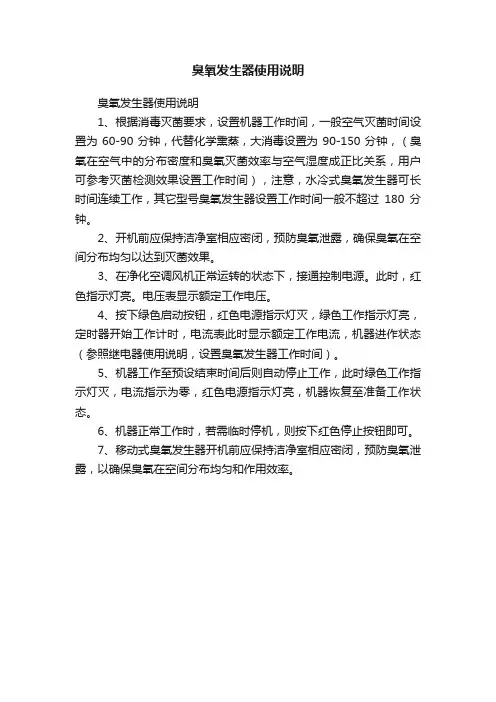

臭氧发生器使用说明
臭氧发生器使用说明
臭氧发生器使用说明
1、根据消毒灭菌要求，设置机器工作时间，一般空气灭菌时间设置为60-90分钟，代替化学熏蒸，大消毒设置为90-150分钟，（臭氧在空气中的分布密度和臭氧灭菌效率与空气湿度成正比关系，用户可参考灭菌检测效果设置工作时间），注意，水冷式臭氧发生器可长时间连续工作，其它型号臭氧发生器设置工作时间一般不超过180分钟。
2、开机前应保持洁净室相应密闭，预防臭氧泄露，确保臭氧在空间分布均匀以达到灭菌效果。
3、在净化空调风机正常运转的状态下，接通控制电源。
此时，红色指示灯亮。
电压表显示额定工作电压。
4、按下绿色启动按钮，红色电源指示灯灭，绿色工作指示灯亮，定时器开始工作计时，电流表此时显示额定工作电流，机器进作状态（参照继电器使用说明，设置臭氧发生器工作时间）。
5、机器工作至预设结束时间后则自动停止工作，此时绿色工作指示灯灭，电流指示为零，红色电源指示灯亮，机器恢复至准备工作状态。
6、机器正常工作时，若需临时停机，则按下红色停止按钮即可。
7、移动式臭氧发生器开机前应保持洁净室相应密闭，预防臭氧泄露，以确保臭氧在空间分布均匀和作用效率。
臭氧发生器使用方法
臭氧发生器使用方法臭氧发生器使用方法1. 介绍臭氧发生器是一种能够产生臭氧气体的设备，臭氧气体具有强烈的氧化性和杀菌作用。
臭氧发生器广泛应用于室内空气净化、水处理、食品保鲜等领域。
本文将介绍臭氧发生器的使用方法，帮助用户正确操作设备，确保安全和效果。
2. 准备工作在使用臭氧发生器之前，需要进行一些准备工作：- 检查设备：确保设备外观无损坏，电源线连接稳固。
- 确定使用场所：根据臭氧发生器的使用范围，选择适当的场所进行操作。
- 通风条件：确保使用场所具备良好的通风条件，避免臭氧气体积累。
3. 操作步骤3.1 打开臭氧发生器在准备工作完成后，按下臭氧发生器的电源开关，启动设备。
待设备启动完成后，进入下一步操作。
3.2 设置臭氧量根据需要，调节臭氧发生器上的控制面板上的臭氧量设置按钮，以控制臭氧气体的产生数量。
根据使用场所的大小、空气污染程度等因素进行调节。
3.3 使用定时器（可选）如果需要定时控制臭氧发生器的工作时间，可以使用设备上的定时器功能。
根据使用需求设置定时器开启时间和关闭时间，以便在设定的时间范围内工作。
3.4 设定工作模式（可选）一些臭氧发生器还具有不同的工作模式供用户选择，例如连续工作模式和间歇工作模式。
根据需要，选择相应的工作模式。
3.5 监控臭氧情况使用臭氧发生器的过程中，可以通过设备上的显示屏或指示灯等功能来监控臭氧情况。
确保臭氧发生器正常工作，产生所需的臭氧量。
3.6 使用完毕后关闭设备在使用完毕后，按下臭氧发生器的停止按钮，将设备关闭。
等待设备冷却后，可以进行下一次使用或进行设备的清洁和维护。
4. 注意事项在使用臭氧发生器时，需要注意以下事项：- 避免长时间暴露在高浓度臭氧气体中，以免对健康造成影响。
- 使用臭氧发生器时，需要确保使用场所没有人员和动物，并保持通风良好，避免积聚臭氧气体。
- 使用臭氧发生器时，应根据设备说明书和安全指南进行操作，严禁违规使用。
- 定期对臭氧发生器进行清洁和维护，确保设备长久稳定工作。
臭氧发生器的操作规程
臭氧发生器的操作规程
《臭氧发生器操作规程》
一、安全注意事项
1. 操作人员必须具备相关的操作技能和经验，严禁未经培训和授权的人员操作。
2. 在操作前，必须检查设备是否完好，不得有任何损坏或异常。
3. 操作过程中，严禁将手或其他物品伸入设备内部或触摸高温部件。
4. 操作人员必须穿戴防护装备，包括手套、护目镜等。
5. 禁止在无人看管的情况下使用臭氧发生器，必须有操作人员在场监控。
二、操作步骤
1. 开启臭氧发生器主电源，并将开关调到“待机”状态。
2. 将要处理的物品放入臭氧发生器内部，并关闭好密封门。
3. 根据处理物品的要求，调节臭氧发生器的工作参数，如温度、湿度等。
4. 将臭氧发生器的开关调到“开始”状态，启动设备。
5. 在处理过程中，要定期检查设备运行情况，确保设备正常工作。
6. 处理完成后，将臭氧发生器的开关调回“待机”状态，并等待设备冷却后再打开密封门取出物品。
三、故障处理
1. 如发现设备出现异常情况，如异响、烟雾等，应立即停止操作，关闭设备并通知维修人员。
2. 严禁擅自打开设备外壳或进行维修，必须由相关维修人员进行操作。
3. 在故障处理过程中，必须做好安全防护措施，确保操作人员的安全。
四、设备维护
1. 定期对臭氧发生器进行清洁和维护，防止积灰、垃圾等影响设备运行。
2. 每次使用后，对设备进行检查和清理，确保设备处于良好状态。
以上是臭氧发生器操作规程，操作人员在操作过程中务必严格按照规程执行，确保设备的正常运行和操作人员的安全。
臭氧发生器操作规程
臭氧发生器操作规程一、开机1、按逆时针方向翻开臭氧化气输出阀。
2、按逆时针方向翻开控制流量计流量的针形阀。
3、pa/cm2的压缩空气进入枯燥净化装置。
4、pa/cm2pa/cm2。
5、当枯燥空气露点到达-40℃pa/cm2。
6、开启发生器单位冷却水系统控制阀，调节冷却水的流量〔使发生器单元内温度低于35℃〕。
7、按高压接通钮、指示灯亮、发生器升压，变压器接通电源。
8、按顺时针方向缓慢旋转电压调整器手轮〔或按升压钮〕在150V左右范围内〔使发生器单元的电压到达10~15KV〕。
9、调节气阀，使空气流量到达21.5~22 m3/h。
10、正常运转半小时后，用碘化钾法或臭氧浓度测定仪测定臭氧化气体浓度。
根据工艺所需的臭氧浓度调节流量控制阀或调节输入电压。
11、发生器正常工作，工艺所需的臭氧化气体正常输出。
二、暂时停机1、逆时针方向旋转电压调整器手轮〔或按降压钮〕调节到起始位置。
2、断开高压接通。
三、停机1、按暂时停机程序规定操作。
2、关闭冷却水控制阀门。
3、维持低压系统〔即空气枯燥净化系统〕工作至少半小时，使发生器单位内残存的微量臭氧去除干净。
4、开启旋风别离器排污阀，待排尽水和气体后将阀关闭。
5、关闭通往枯燥净化系统的控制阀。
〔防止过滤材料被污染和枯燥剂失效〕。
6、关闭臭氧化气体输出阀〔防止不净潮湿空气或其他异物进入发生器单元〕。
7、切断电源。
四、考前须知1、升压变压器输出端电压不得超过额定值。
2、发生器总电流不得超过设备额定值。
3、没有空气在发生器单位内流通，切勿高压送电，误送高压电会产生高浓度臭氧损坏设备。
4、设备较长时间停顿运转，务必关闭臭氧出口控制阀和流量控制针形阀以防止异物进入发生器污染发生器单位。
5、发生器单元内有异物，不得高压送电。
6、设备长期停顿运转时，各个系统每月至少单独运行二小时〔不开高压电源，不产生臭氧〕以养护设备。
7、非操作人员不得擅自调节各工艺参数，每天做好各运行记录。
臭氧发生器操作说明(标牌)
城东水厂臭氧发生器操作说明一、开机（进入全自动状态）1.确认有无报警，如有报警需到臭氧发生间现场复位；2.进入对应的“臭氧发生器控制系统”界面，确认“远程/本地”绿灯亮起，如未亮，需到臭氧发生间现场触摸屏切换至远程；3. 在“臭氧发生器控制系统”界面，确认“自动/手动”绿灯亮，如未亮需勾选“远程自动开关：启动”；4.进入“臭氧全自动控制系统”界面中勾选“手动设定”，输入后臭氧、预臭氧接触池流量,如采用自动导入流量数据时，可取消“手动设定”勾选）；5.在“臭氧全自动控制系统”界面中，输入后臭氧、预臭氧投加量（注：“臭氧总估算产量”必须大于8Kg/h，否则必须采用小流量PID控制模式）；6. 在“臭氧全自动控制系统”界面中，点“自动开”；7. 进入对应的“臭氧发生器控制系统”界面，点“发生器远程开”，此时臭氧发生器将自动按程序开机运行。
臭氧发生器设备启动顺序：（1）冷却水泵“绿灯”亮；（2）进气阀“绿灯”亮，吹扫15分钟；（3）主电源“绿灯”亮；（4）反应器“绿灯”亮。
二、自动运行状态下臭氧投加量调节1.流量调节（手动设定）：进入“臭氧全自动控制系统”界面，按调度指令将新的水量输入“后臭氧池进水流量”或“预臭氧池进水流量”，系统将根据新流量自动调节臭氧发生器产量；2.投加量调节：进入“臭氧全自动控制系统”界面，按要求将新的投加量输入“后臭氧池投加量设定”或“预臭氧池投加量设定”，系统将根据新投加量自动调节臭氧发生器产量。
三、手动停机（全自动状态）1.进入“臭氧全自动控制系统”界面，点“自动关”；2.进入对应的“臭氧发生器控制系统”界面，点“发生器远程关”，鼠标点击时间3秒钟（观察发生器功率是否下降，如功率下降，则说明系统自动进入停机程序）；臭氧发生器设备停机顺序：（1）反应器关；（2）主电源关，吹扫15分钟；（3）进气阀关；（4）冷却水泵关。
四、全自动运行模式切换至PID运行模式1.进入“臭氧全自动控制系统”界面，点“自动关”，“全自动开关指示”变为灰色；2.在“臭氧全自动控制系统”界面，点“PID开”，“PID模式开关指示”变为绿色；3. 在“臭氧全自动控制系统”界面，“PID手动”-“设定”勾选框全部勾选,在“预臭氧南、北池投算给定”中输入相应气量，在“后臭氧池投算给定”（4只相同）中输入相应气量，（进水流量与投加量不作设置）；4. 进入对应“臭氧发生器控制系统”界面，取消“远程自动开关：启动”勾选，“自动/手动”灯为灰色；5. 在对应“臭氧发生器控制系统”界面，“远程出气阀门设定”中设置阀门开启度，“远程手动功率设定”中设置功率；6. 系统稳定后，通过“远程手动功率设定”，将臭氧产量控制在要求范围内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PID--臭氧发生器调节使用说明
1、产品描述
2、安装前准备
3、参数调试
4、维护
5、故障检查与处理
1、产品描述
1.1、臭氧发生器介绍
1.氧气流量表显示氧气流量
2.流量调节调节近期流量，可调节臭氧产量
3.气压调节调节进气压力，可调节臭氧产量
4.逆变器控制逆变器的开关，臭氧发生器的启动
5.设定键设定功能按键
6.+键调节功率增加按键
7.—键调节功率减小按键
8.LED显示屏显示臭氧发生器工作状态和功率百分比
9.压力表显示发生器的工作压力
10.氧气进口连接氧气管路的接头
11.臭氧出口连接臭氧管路的接头
12.冷却水出口连接冷却水管出水的接头
13.冷却水进口连接冷却水管进水的接头
14.冷却风扇发生器内部电源冷却
15.快速熔丝发生器过载保护
16.电源接头220V电源接入口
17.电源开关220V电源开关
1.2 臭氧混合罐，臭氧分布板
气体混合罐气体分布板
2、安装前准备
2.1、安装前用户提供资源
●氧气
●氮气
●冷却水进出水
●220V的电源连接
●排风
2.2、安装所需备件
●安全柜X1
●臭氧发生器X1
●混合罐X2
●分布板X1
●Φ6、Φ8、Φ10气管若干
●各种转接头若干
●适应量程的压力调节阀2个（根据各现场情况定型号）
2.2、臭氧发生器安装
将臭氧发生器放置到安全位置，将其和冷却水，特气，混合罐，分布板正确连接起来（准备工作完成（如下图）
注意事项：安装分布板的时候要控制好分布板和硅片之间的距离，不可过大或者过小（大约在4-8mm左右）
3、参数调试
1)在准备工作全部完成的情况下，将氮气和氧气的压力调至0，接通臭氧发生器电源，先
确认臭氧发生器的逆变器在关闭状态，臭氧发生器的功率百分比是0%
2)缓慢打开氮气压力调节阀，将压力调节至0.2MPa左右(量程0-1MPa），缓慢打开氧气压
力调节阀将压力调节至0.06MPa左右（量程0-0.4MPa）
3)等待1-2min待气体能够正常通过臭氧发生器的时候，先将功率百分比设定为5%，打开
臭氧发生器
4)配合调节氮气氧气压力调节阀，臭氧发生器上气压调节旋钮和浮子调节旋钮，将浮子流
量控制在20左右，气体调节控制在0.5左右（实际情况根据现场要控制）
在臭氧浓度保持不变的条件下，调节臭氧产量。
调节方法是保持比功率不变，即输入的
功率与气体流量的比率不变，如下式功率/ 气体流量=Const
需要减少臭氧产量时，在减小气量的同时，应等比例的减小相应的输入功率，反之亦然
臭氧浓度检测仪检测口
注：在检测时要确保打开检测阀后臭氧发
生器上的浮子流量值无明显变化为好，否
则检测出的数值可能不准确有波动
5)调节好后用臭氧浓度检测仪检测混合罐处臭氧浓度比例，目前PID工艺最佳范围值在
100-200PPM之间效果最佳（具体情况可根据现场实际情况调节）
6)测试亲水性：臭氧浓度检测通过后等待约1-2min待臭氧氮气混合气体运行至分布板后
在刻蚀上料端放5片电池片
7)电池片运行经过分布板后表面会长一层氧化膜。
将电池片取出放置在平整的桌面，用滴
管向电池片表面滴水（如下图）滴水时要控制水量和力度，不能过多或者过少。
8)观察水在硅片表面的氧化膜上的展开的面积大小以判断亲水性的成功是否（注：亲水性
测试，以滴一滴水在表面，水滴会慢慢展开，且在其周围会有许多像触角向四周蔓延为效果最佳）
9)亲水性测试通过后就可做PID试验片，跟踪PE镀膜，修改PE镀膜工艺，恒温时间增
加预放电时间减少（具体调节参数根据现场实际情况制定）
10)镀膜完成收继续跟踪丝网烧结观察其外观，如出现有氧化层坍塌发白现象，配合调节臭
氧浓度和PE镀膜工艺参数（具体调节参数根据现场实际情况制定）
4、设备维护
●定期检查电源接头（接地）是否可靠连接
●定期检查冷却水管路的密封性
●定期检查臭氧发生器及进出其管路的气密性
●定期检查尾气抽风时候正常开启
●如臭氧发生器长期不使用时，应关闭进气和出气口阀
5、故障的检查和处理
●开机后面板电源指示灯没有显示：220V电源是否接入
●臭氧发生器停机：冷却水阀门是否打开
●无流量和压力显示：检查气源的控制阀门是否打开，流量旋钮是否打开
●有压力但无流量显示：检查气体调节旋钮是否打开，流量旋钮是否打开，混合罐出气端
是否堵塞，分布板是否堵塞
●工作期间有臭氧泄漏：关闭臭氧发生器主电源，同时保持室内通风良好，人员撤离。
恢
复后检查管路连接。
