消火栓的给水系统的水力计算_图文
03消火栓系统.ppt
室内消火栓应分布在建筑物的各层中，且 应布置在明显和易于取用的地方。 消火栓口距地面安装高度为1.1m，栓口宜 向下或与墙面垂直安装。 为保证及时灭火，每个消火栓处应设置直 接启动消防水泵按钮或报警信号装置。
在建筑物顶应设一个消火栓，以利于消防 人员经常检查消防给水系统是否能正常运行， 同时还能起到保护本建筑物免受邻近建筑火 灾的波及。
0.8R
0.6R
0.8R
0.8R (d)
(b)
(b)
布置间距：
S2 R 2 b 2
建筑消防安全
36
第四节 水力计算
一、确定充实水柱Sk：
H1 H 2 Sk sin45
式中: SK——充实水柱长度，m； H1——室内最高着火点离 地面高度，m； H2——水枪喷嘴离地面高度，m， 一般取1m。
2900
2900 2950
75
110 55
78
74 72 74 72 78 80
250
315 245
2950
75
270
51
消防水箱的确定
消防水箱高度
H H 栓 H管
消防水箱容积 消防水箱应贮存10min的室内消防用水总量
Vx Qx t
Vx ——消防水箱贮存消防水量； Qx ——室内消防用水量； t ——10min；
5
（二）室内消火栓 组成： 消火栓、水带、 水枪、消防卷盘。
建筑消防安全
6
水枪
建筑消防安全
7
水带
建筑消防安全
8
消火栓
建筑消防安全
9
消防卷盘
建筑消防安全
10
箱体：一般由钢板制成。
消防给水系统的水力计算
2 xh
10
式中
qd——水带水头损失，kPa； Ld——水带长度，m；
AZ——水带阻力系数，见表3-10。
3.2 消火栓给水系统的水力计算
3.2.2 消防水池、水箱的贮存容积
3.2.2 消防水池、水箱的贮存容积
1. 消防贮水池的消防贮存水量应按下式确定：
V f 3.6 Q f QL Tx
3.2 消火栓给水系统的水力计算
3.2.3 消防管网水力计算
3.2.3 消防管网水力计算
消防管网水力计算的主要目的
确定消防给水管网的管径、计算或校核消防水箱的设置高度、选 择消防水泵。
由于建筑物发生火灾地点的随机性，以及水枪充实水柱数量的限定 （即水量限定），在进行消防管网水力计算时，对于枝状管网应首先选 择最不利立管和最不利消火栓，以此确定计算管路，并按照消防规范规 定的室内消防用水量进行流量分配，低层建筑消防立管流量分配应按附 录3.2确定。在最不利点水枪射流量按公式（3-10）确定后，以下各层 水枪的实际射流量应根据消火栓口处的实际压力计算。
第3章 建筑消防系统
3.2 消火栓给水系统的水力计 算
3.2 消火栓给水系统的水力计算
消火栓给水系统水力计算的主要任务是根据规范 规定的消防用水量及要求使用的水枪数量和水压确定 管网的管径，系统所需的水压，水池、水箱的容积和 水泵的型号等。我国规范规定的各种建筑物消防用水 量及要求同时使用的水枪数量可查表3-4、表3-5。
3.2 消火栓给水系统的水力计算
3.2.1 消火栓口所需的水压
理想的射流高度（即不考虑空气对射流的阻力）为：
Hq
v2 2g
式中 υ ——水流在喷嘴口处的流速，m/s； g——重力加速度，m/s2；
消火栓水力计算
（1）消火栓的布置该建筑的总体积为4万多，根据规范，室外消防用水量为25L/s,室内为15L/s消火栓的间距应保证同层任何部位有2个消火栓的水枪充实水柱同时到达(2)水枪喷嘴处所需的水压查表，水枪喷口直径选19mm,水枪系数φ值为0.0097；充实水柱Hm要求不小于10m,选Hm=12,水枪实验系 水枪喷嘴处所需的水压；Hq=af•Hm/(1-φ•af•Hm)=1.21×12/(1-0.0097×1.21×12)=16.9m=169ka(3)水枪喷嘴的出水量喷口直径19mm的水枪水流特性系数B为1.577，qxh=BH^0.5=(1.577×16.9)^0.5=5.2L/s>5L（4）水带阻力19mm水枪配65mm水带衬胶水带阻力较小，室内消火栓水带多为衬胶水带，查表知65mm水带水带阻力损失为hd=Az•Ld•qxh^2=0.00172×20×5.2^2=0.93m（5）消火栓口所需的水压Hxh0=Hq＋hd＋Hk=16.9＋0.93＋2=19.83mH20=198.3kpa(6）水力计算消火栓给水系统配管水力计算表计算管线设计秒流量q(L/s)管线L（m)DN V(m/)i(kpa/m)0-1 5.2 3.31000.60.08061-2 5.2+5.66=10.86 3.3100 1.310.3422-310.86+6.2=17.068.4100 1.960.7733-417.0612.48100 1.960.7734-517.0615.47100 1.960.7735-617.067.7100 1.960.7736-717.069100 1.960.773Hxh1=Hxh0+δH+h=19.83+3.3+0.266=23.396m1点的水枪射流量 qxh1=BHql^0.5Hxh1=qxh1^2/B+Az*Ld*qxh1^2+2 得qxh1=sqrt((Hxh1-2)/1/B+A*Ld)=5.66L/s Hxh2=Hxh0+δH+h=23.396+3.3+1.13=27.80m同理qxh2=sqrt((Hxh2-2)/1/B+A*Ld)=6.2L/s管路总水头损失为Hw=42.40*1.1=84.80kpa消火栓给水系统所需总水压为Hx=16+19.83+42.40=78.03(7)消防水箱消防贮水量按存贮10min的室内消防水量计算V=15*10*60=9m³,尺寸为3000mm*200于10m,选Hm=12,水枪实验系数af的值为1.21/s>5L/sm水带阻力系数为Az为0.00172，则；i·L(kpa)0.265981.12866.49329.6470411.958315.95216.95742.402235.6573196310.66851527.7966.212326529m*2000mm*2000mm。
消火栓的给水系统的水力计算
扑灭不同建筑物火灾对水枪充实水柱的要求
水枪充实水柱的确定
H1 H 2 Sk sin
Ｈ1—水枪所在的建筑物的层高 Ｈ2—水枪所在的高度，一般为1.0m sinα—α水枪射流的上倾角，一般取α ＝４５°但α≯６０°
例题：一座单层丙类厂房，设有室内消火栓系统， 厂房层高为10m，试确定水枪的充实水柱。
3).消防水泵扬程的计算
H b H Z H xh h
Hb——消防水泵的扬程, Hz——最不利点消火栓与消防水池最低水面之 间的几何高差， Hxh——最不利点消火栓栓口处的水压， h——最不利计算管路的水头损失，
h包括沿程损失和局部损失。局部损失可按沿程损失 的百分数进行估算：独立系统：10%；生产、消防合 用：15%；生活、消防合用及三者合用为20%
6 8 10 12 14 16
３）消火栓水龙带水头损失
hd AZ Ld q xh
2
表
水带比阻 AZ 值
比阻AZ值
Ｌd－水带长度,m AZ－水带阻力系数, 见表3.2.7 qxh－水枪喷口的射 流量，Ｌ／Ｓ
水带口径
(mm)
帆布水带、麻 衬胶水带 织水带
0.01501 0.00430 0.0015 0.00677 0.00172 0.00075
p123表3-20 高层建筑物室内消火栓用 水量
2.室内消防给水系统水压
1）. 水枪充实水柱长度
消火栓设备的水枪射流灭火，需求有一定 强度的密实水流才能有效地扑灭火灾。
Flash格式演示动画 在这里单击鼠标左键播放
水枪充实水柱长度应大于7m，小于15m。 水枪射流在26mm～38mm直径圆断面内、包含 全部水量75%～90%的密实水柱长度称为水枪的充 实水柱长度。

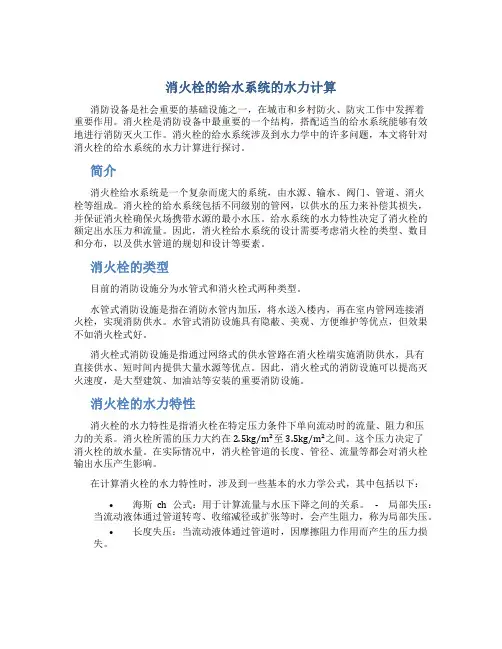

消火栓的给水系统的水力计算
消火栓的给水系统的水力计算消防设备是社会重要的基础设施之一，在城市和乡村防火、防灾工作中发挥着重要作用。
消火栓是消防设备中最重要的一个结构，搭配适当的给水系统能够有效地进行消防灭火工作。
消火栓的给水系统涉及到水力学中的许多问题，本文将针对消火栓的给水系统的水力计算进行探讨。
简介消火栓给水系统是一个复杂而庞大的系统，由水源、输水、阀门、管道、消火栓等组成。
消火栓的给水系统包括不同级别的管网，以供水的压力来补偿其损失，并保证消火栓确保火场携带水源的最小水压。
给水系统的水力特性决定了消火栓的额定出水压力和流量。
因此，消火栓给水系统的设计需要考虑消火栓的类型、数目和分布，以及供水管道的规划和设计等要素。
消火栓的类型目前的消防设施分为水管式和消火栓式两种类型。
水管式消防设施是指在消防水管内加压，将水送入楼内，再在室内管网连接消火栓，实现消防供水。
水管式消防设施具有隐蔽、美观、方便维护等优点，但效果不如消火栓式好。
消火栓式消防设施是指通过网络式的供水管路在消火栓端实施消防供水，具有直接供水、短时间内提供大量水源等优点。
因此，消火栓式的消防设施可以提高灭火速度，是大型建筑、加油站等安装的重要消防设施。
消火栓的水力特性消火栓的水力特性是指消火栓在特定压力条件下单向流动时的流量、阻力和压力的关系。
消火栓所需的压力大约在2.5kg/m²至3.5kg/m²之间。
这个压力决定了消火栓的放水量。
在实际情况中，消火栓管道的长度、管径、流量等都会对消火栓输出水压产生影响。
在计算消火栓的水力特性时，涉及到一些基本的水力学公式，其中包括以下：•海斯ch公式：用于计算流量与水压下降之间的关系。
-局部失压：当流动液体通过管道转弯、收缩减径或扩张等时，会产生阻力，称为局部失压。
•长度失压：当流动液体通过管道时，因摩擦阻力作用而产生的压力损失。
消火栓的水力计算需要确定供水道路、消火栓的类型、数量和位置，以及其他设备。
消火栓系统水力计算
消火栓系统水力计算根据《全国民用建筑工程设计技术措施2003》和《建筑给水排水工程》（XXX），最不利点消火栓流量和压力可以通过以下公式计算：1.最不利点消火栓流量公式为：Qxh = SQRT(B * Hq)，其中Qxh为水枪喷嘴射出流量，B为水枪水流特性系数，Hq为水枪喷嘴造成一定长度的充实水柱所需水压。
2.最不利点消火栓压力公式为：Hxh = Hd + Hq + Hsk + Ad * Ld * Qxh*Qxh + Qxh*Qxh/B，其中Hxh为消火栓栓口的最低水压，Hd为消防水带的水头损失，Hq为水枪喷嘴造成一定长度的充实水柱所需水压，Ad为水带的比阻，Ld为水带的长度，Qxh为水枪喷嘴射出流量，B为水枪水流特性系数，Hsk为消火栓栓口水头损失。
3.次不利点消火栓压力公式为：Hxh次= Hxh最+ H层高+ Hfj，其中H层高为消火栓间隔的楼层高，Hfj为两个消火栓之间的沿程、局部水头损失。
4.次不利点消火栓流量公式为：Qxh次= sqrt((Hxh次- 2) / (Ad*Ld + 1/B))。
5.流速公式为：V = (4 * Q) / (π * Dj * Dj)，其中Q为管段流量，Dj为管道的计算内径。
6.水力坡降公式为：i = 0. * V * V / (pow(Dj。
1.3))，其中i 为每米管道的水头损失，V为管道内水的平均流速，Dj为管道的计算内径。
7.沿程水头损失公式为：h = i * L，其中L为管段长度。
8.局部损失公式为：h = i * L(当量)，其中L(当量)为管段当量长度，采用当量长度法进行计算。
根据上述公式，可以进行1、2、3#楼低区消防水泵校核计算。
1）计算充实水柱所需的压力为Hq=10aSk/(1-φaSk)，代入数据得到Hq=186kpa。
2）计算水枪喷嘴射出流量为qxh=(BHq)0.5，代入数据得到XXX。
3）计算水带水头损失为hd=AZLdqxh，代入数据得到hd=12.6kpa。
消火栓给水系统的水力计算与布置-V1
消火栓给水系统的水力计算与布置-V1消火栓给水系统的水力计算与布置消火栓是城市建筑物防火系统中的重要组成部分之一，是一种可以快速、有效地灭火的设备。
在消防工程中，消火栓给水系统是用于灭火的一种重要系统。
因此，合理的消火栓给水系统水力计算和布置非常重要。
本文将为大家详细介绍消火栓给水系统的水力计算和布置相关知识。
一、水力计算1. 消火栓数量的确定在进行水力计算之前，首先需要确定消火栓的数量。
消火栓的数量应根据建筑物的类型和面积、建筑物结构及占地面积、防火等级等因素综合考虑。
根据规定，一般建筑物消火栓数量的计算公式为：消火栓数量=总建筑面积/150平方米。
2. 消火栓给水系统的水力计算消火栓给水系统水力计算的目的是为了保证系统能够持续稳定地提供消防用水。
其关键是计算系统的压力损失，主要包括以下几个因素：（1）管道长度。
管道长度越长，管道阻力就越大，从而造成水压损失。
因此，需要根据管道长度进行水力计算。
（2）管道直径。
一般情况下，管道直径越大，阻力就越小，造成的水压损失就越小。
因此，需要根据管道直径进行水力计算。
（3）消火栓阀门数量。
消火栓阀门数量越多，系统的水力损失就会越大。
因此，需要根据消火栓阀门数量进行水力计算。
（4）消防水池容积。
消防水池的容积需要根据设计参数进行计算，如水池的位置、高度、口径等。
通过以上因素的水力计算，可以确定消火栓给水系统所需要的水压和流量，从而保证系统正常运行。
二、布置一般消火栓要布置在建筑物内外各个房屋和其他重要建筑物之间，布置位置应遵循以下原则：1. 要布置在易燃物品较多的地方，防火难度大的地区。
2. 布置位置要考虑重点防火部位，如厨房、锅炉房、加油站等。
3. 消火栓距离应满足覆盖范围的要求，以保证所有建筑物都能够得到及时的灭火救援。
4. 布置位置要尽量距离防火隔墙、隔离带等较远，以免灭火过程中继续燃烧扩散，从而提高了灭火难度。
5. 消火栓应便于使用、接近，方便消防人员进行救援和灭火。
消火栓系统水力计算
计算原理参照《全国民用建筑工程设计技术措施2003》，《建筑给水排水工程》（中国建筑工业出版社）基本计算公式1. 最不利点消火栓流量Qxh = SQRT(B * Hq)式中：Qxh-水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值）B-水枪水流特性系数Hq-水枪喷嘴造成一定长度的充实水柱所需水压2. 最不利点消火栓压力Hxh = Hd + Hq + Hsk = Ad * Ld * Qxh*Qxh + Qxh*Qxh/B + 2式中：Hxh -消火栓栓口的最低水压(0.010MPa)Hd-消防水带的水头损失(0.01MPa)Hq-水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa)Hd-消防水带的水头损失(0.01MPa)Ad-水带的比阻Ld-水带的长度(m)Qxh-水枪喷嘴射出流量(L/s)B-水枪水流特性系数Hsk-消火栓栓口水头损失，宜取0.02Mpa3. 次不利点消火栓压力Hxh次= Hxh最+ H层高+ Hfj式中：H层高-消火栓间隔的楼层高(m)Hfj-两个消火栓之间的沿程、局部水头损失(m)4. 次不利点消火栓流量Qxh次= sqrt((Hxh次- 2) / (Ad*Ld + 1/B))（依据规范需要与水枪的额定流量进行比较，取较大值）5. 流速VV = (4 * Q) / (π * Dj * Dj)式中：Q-管段流量L/sDj-管道的计算内径（m）6. 水力坡降i = 0.00107 * V * V / (pow(Dj, 1.3)式中：i-每米管道的水头损失（m H20/m）V-管道内水的平均流速（m/s）Dj-管道的计算内径（m）7. 沿程水头损失h = i * L式中：L-管段长度m8. 局部损失（采用当量长度法）h = i * L(当量)式中：L(当量) 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)计算参数：水龙带材料：衬胶水龙带长度：25m水龙带直径：65mm水枪喷嘴口径：19mm充实水柱长度：10 m水带比阻：A z=0.0172水枪水流特性系数：B=0.158充实水柱：S k =13m一、1、2、3#楼低区消防水泵校核计算1、最不利点消火栓入口压力：1）充实水柱所需压力：H q=10aS k /（1-φaS k）=10×1.213×13/（1-0.9668×0.01×1.213×13）=0.8475=186kpa2）水枪喷嘴射出流量：q xh=（B H q）0.5 =5.42l/s3）水带水头损失：h d=A Z L d q2xh =0.0172×25×5.42×5.42=12.6 kpa4）2#楼23层最不利点消火栓入口压力为Hxh= Hsk+H q+h d=21.86m2、管道阻力：管段名称管道流量L/s 管长m管径mm水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O水泵出口～负一层管井最不利环路40 112 150 0.0481 2.3 5.4四层最不利环路（1～2楼）40 85 150 0.0481 2.3 4.012#楼16层最不利环路40 46 150 0.0481 2.3 2.212#楼负一层～16层立管40 75 150 0.0481 2.3 3.612#楼16层立管～21层立管15.42 20.5 100 0.0615 2 1.262#楼21层立管～22层立管10.42 4.25 100 0.0304 1.4 0.132#楼22层立管 5.42 4.25 100 0.0078 0.7 0.03 沿程阻力16.65 管道总阻力18.33、23层标高为95m，负一层消防水池最低水位标高为-5.45m4、水泵出口压力：H=（95+5.45+1.1）+21.86+18.3=141.7m5、低区消火栓泵扬程选145m.二、1#楼高区消火栓水泵校核计算：1、1#楼31层最不利点消火栓入口压力为21.86m2、管道阻力：管段名称管道流量L/s 管长m管径mm水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O水泵出口～1#楼16层最不利环路40 70 150 0.0481 2.3 3.341#楼16层立管～29层立管16.26 56.5 100 0.0678 2.1 1.391#楼29层立管～30层立管10.84 4.25 100 0.0304 1.4 0.131#楼30层立管～31层立管5.42 4.25 100 0.0078 0.7 0.03沿程阻力 4.89 管道总阻力 5.43、31层标高为130.25m，传输水箱最低水位标高为70.75m4、水泵出口压力：H=【（130.25-70.75+1.1）+21.88+5.4】×1.1=96.7m5、高区消火栓泵扬程选100m.三、1#楼高区传输水泵校核计算：1、传输水箱补水入口压力为7m2、管道阻力：管段名称管道流量L/s 管长m管径mm水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O水泵出口～负一层最不利环路40 118 200 0.0088 1.2 1.04负一层立管～转换层立管40 78.9 200 0.0088 1.2 0.7转换层最不利环路40 28 200 0.0088 1.2 0.25沿程阻力 1.99 管道总阻力 2.23、传输水箱顶标高为73.45m，负一层消防水池最低水位标高为-5.45m，4、传输水箱补水管出口压力为7m,5、水泵出口压力：H=（73.45+5.45+1.1）+7+2.2=89.2m6、高区传输水泵扬程选90m.。
消火栓给水系统的水力计算与布置(1)
消火栓给水系统的水力计算与布置(1)
消火栓是城市消防系统中的重要组成部分，它能在火灾发生时提供大量的灭火水源。
保证消火栓给水系统的水力计算与布置合理，能够有效提高城市消防安全水平。
以下是具体内容：
一、水力计算
1.流量计算
消防水流量应根据场所及建筑的不同灭火需求而定，按照《建筑设计防火规范》的规定，消防水流量需计算重建筑结构、建筑物用途等因素而异。
2.压力计算
消防水力计算中，要求每个消火栓的出水口压力应符合规定标准，这需要根据消火栓的结构、位置、管道高度等因素来计算压力。
3.管道流速计算
消火栓给水管道流速需要在一定范围内合理控制，水力计算时必须考虑瞬时流量、管道长度、管径、管形等各种因素。
二、布置方式
1.分布区域确定
消火栓应按等距分布原则布置，根据消防和灭火的需要，分别在各个
分区、幢、层进行布置。
2.立式布置
消火栓的立式布置主要应用于高层建筑，其特点是设置在各层的楼道
中心位置，地上安装，通过立管连接。
3. 引用式布置
引用式布置是在建筑物底部或外墙设定一个专用的取水口，水泵或消
防车对这个接口进行直接放水。
4.管缐式布置
管线式布置是将消火栓通过给水管道与消火栓水池、消防水泵等设施
联合组成水输送管网。
综上所述，不同的场所和建筑物需要考虑不同的水力计算与布置方式，但要保证消火栓给水系统在灭火时能够充分发挥作用，就需要根据相
关规范进行水力计算、合理布置管道与消火栓。
特别是在城市紧凑的
区域内，由于建筑密集、交通堵塞等因素，消火栓的选择与布置更为
关键，对于城市消防安全的保障起到了至关重要的作用。
消火栓的给水系统的水力计算
消火栓的给水系统的水力计算1.确定水流量要求：水流量的要求取决于建筑物的类型和规模，以及消防主管部门的规定。
一般来说，重要的建筑物和大型建筑物需要更大的水流量。
根据建筑物的类型和规模，确定所需的最小水流量。
2.选择消火栓的类型和数量：根据消火栓的类型和数量，可以确定每个消火栓所需的水流量。
根据建筑物的布局和消防要求，确定最佳的消火栓布置方案。
3.确定供水管道的直径和长度：根据消火栓的数量和类型，以及建筑物的布局，可以确定供水管道的直径和长度。
供水管道的直径应足够大，以保证水流的流量和压力。
4.确定水泵的性能：水泵的性能包括排水量和扬程。
根据建筑物的高度和水流量要求，确定所需的水泵性能。
5.进行水力计算：根据以上的参数，进行水力计算，计算出需要的总水流量和压力。
水力计算可以通过使用公式和计算软件来进行。
在进行水力计算时1.水力计算应考虑建筑物内部的压力损失，包括管道摩擦损失和管件、弯头等附件的损失。
2.消防水源的选择也是水力计算的重要部分。
一般来说，可以使用自来水供水或设置专用消防水箱供水。
3.水力计算应考虑系统的可靠性和安全性。
在计算水流量时，应留出一定的余量，以应对突发情况和降低压力损失。
4.在进行水力计算时，应注意尽可能减少系统的阻力和压力损失，例如减少管道的弯头和附件，提高管道的光滑度。
消火栓的给水系统水力计算是一个复杂的过程，需要根据具体的建筑物和消防要求进行详细的分析和计算。
准确的水力计算可以确保消火栓系统在火灾发生时提供足够的水流和压力，保证有效的灭火工作，保护人们的生命和财产安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
进水管管径
建筑物室内消防用水量
水平干管管径
所负担的消防竖管流量
消防竖管管径≤水平干管管径≤进水管管径
高层或大多数低层建筑消火栓给水系统，消防 竖管管径不小于100mm。
2水箱设置高度
H—水箱与最不利点消火栓之间的几何高差, Hq—水枪喷嘴造成一定长度的充实水柱所需水压 Hd—水带的水头损失， h—水箱至最不利点消火栓之间管网的水头损失
2)减压孔板所形成的局部水头损失：
H—水流通过减压孔板的局部水头损失，mH2O； ζ—孔板的局部阻力系数； v—水流通过孔板后的流速，m／s； g—重力加速度，m/s2。
减压孔板的局部阻力系数
P123页表3-19调压孔板的水头损失
已知剩余水头H及给水管直径D,就可查得孔板孔径d
注:表3-19数据是假定水流通过孔板后的流速1m/s 计算得出的,如实际流速不是,须修正
3).消防水泵扬程的计算
Hb——消防水泵的扬程, Hz——最不利点消火栓与消防水池最低水面之 间的几何高差， Hxh——最不利点消火栓栓口处的水压， h——最不利计算管路的水头损失，
h包括沿程损失和局部损失。局部损失可按沿程损失 的百分数进行估算：独立系统：10%；生产、消防合 用：15%；生活、消防合用及三者合用为20%
3.3
13.6 4.5
12 19.1 2.6 17.7
3.8
16.9 5.2
14 23.9 2.9 21.8
4.2
20.6 5.7
16 29.7 3.2 26.5
4.6
24.7 6.2
３）消火栓水龙带水头损失
表 水带比阻 AZ 值
Ｌd－水带长度,m AZ－水带阻力系数,
见表3.2.7 qxh－水枪喷口的射 流量，Ｌ／Ｓ
（2）《建规》要求：Sk不应小于7m （3）水枪充实水柱条件允许时可采用 12.47m。
n 2室内消火栓栓口处所需的水压
式中： Hxh—室内消火栓栓口处所需水压，MPa Hq—水枪喷嘴处的设计水压，MPa Hd—每条水带的水头损失，MPa Hk—消火栓栓口水头损失，一般按20kPa计算。
1)消火栓水枪喷口所需水压
(2)计算喷嘴压力(高层建筑一般采用 19mm水枪)
(3)确定水枪设计流量
根据《高规》要求：取qxh=5L/s (4)重新确定水枪充实水柱和喷嘴压力
消火栓口所需水压
Hxh —— 消火栓口处所需水压，kPa ； Hd —— 水带的水头损失，kPa ； Hk —— 消火栓栓口水头损失，一般按20kPa计算。 Hq —— 水枪喷嘴造成一定长度的充实水柱所需水压。 qxh —— 消火栓射流出水量，L/S ； Az —— 水带的比阻，； Ld —— 水带长度，m ； B —— 水流特性系数；
d. 消火栓应设在使用方便的走道内，宜靠近疏散方 便的通道口处、楼梯间内。
1)消火栓间距
四
单排一股 种
单排两股
到达室内 消
到达室内
任何部位 火
任何部位
Flash格式演示动画 在这里单击鼠标左键播放
栓 布
Flash格式演示动画 在这里单击鼠标左键播放
置
多排一股 型
多排两股
到达室内 式
到达室内
任何部位
任何部位
Flash格式演示动画 在这里单击鼠标左键播放
Flash格式演示动画 在这里单击鼠标左键播放
消火栓给水管网水力计算
水力计算目的: 在于确定消防给水管网的管径,计算或校核消防水箱 的设置高度,选择消防水泵
1).管径的确定
流速一般以1.4～1.8m/s为宜,不大于2.5m/s；沿程水 头损失查水力计算表,局部水头损失按沿程水头损失的 10%采用
p123表3-20 高层建筑物室内消火栓用水 量
2.室内消防给水系统水压
1）. 水枪充实水柱长度 消火栓设备的水枪射流灭火，需求有一定
强度的密实水流才能有效地扑灭火灾。
Flash格式演示动画 在这里单击鼠标左键播放
水枪充实水柱长度应大于7m，小于15m。 水枪射流在26mm～38mm直径圆断面内、包含 全部水量75%～90%的密实水柱长度称为水枪的充 实水柱长度。
某建筑物内的消火栓箱内配备SN65mm 消火栓、25m长衬胶水带和喷嘴直径为 19mm的水枪，若水枪充实水柱长度为 13m，水枪出流量为5.7L/s,水枪水流特 性系数为1.577，水带的阻力系数为 0.00172，则消火栓栓口的压力应为多 少mH2o?
解:
消火栓保护半径和布置间距
1.消火栓保护半径
水枪射流上倾角按45°计
2 室内消火栓布置
a. 建筑高≤24m，体积≤5000m3的库房，应保证有 一支水枪的充实水柱到达同层内任何部位。
b. 其他民用建筑应保证有2支水枪的充实水柱达到 同层内任何部位。
c. 消火栓口距地面安装高度为1.1m，栓口宜向下或 与墙面垂直安装。为保证及时灭火，每个消火栓 处应设置直接启动消防水泵按钮或报警信号装置。
水带口径
比阻AZ值
(mm)
帆布水带、麻 织水带
衬胶水带
50
0.01501
0.00677
65
0.00430
0.00172
80
0.0015
0.00075
n 例：建筑高度为50m的办公楼，层高为5m， 试确定其消火栓的水枪充实水柱、设计流量 和喷嘴压力
解: (1)确定水枪充实水柱 SK= 1.414 (H1-H2) =1.414(5-1)=5.7m 根据《高规》要求：SK≥10m取SK=10m
消火栓的给水系统的水力计算_图文.ppt
1.水量
1）低层建筑物室内消火栓用水量 室内消防用水量应根据同时使用的水枪数量和水枪充实水 柱由计算确定
Qf= N qf
对于建筑高度小于24m，且体积小于5000m3的库房，可以采用一支 水枪出水。同时使用水枪数量:一般不少于两支.
p81表3-4低层建筑物室内消火栓用水量
3消火栓处的剩余压力和减压孔板
1)消火栓处剩余压力：
Ho —计算层消火栓处的剩余水压，mH2O； Hb—按最不利点消火栓计算确定的消防水压，即 消防泵的扬程, mH2O； Z —该层消火栓与消防泵轴之间的几何高差,m Σh—自消防泵至该层消火栓处的消防管道沿程和 局部水头损失之和， mH2O； Hd—消防水带的水头损失, mH2O； Hq—水枪喷嘴造成一定长度的充实水柱所需水压, mH2O；
假设无阻力
考虑到阻力
整理后得
Ｈf－垂直射流高度,ＫＰa(mH2O) Ｈm－充实水柱高度，ＫＰa(mH2O)
Ψ－与水枪喷口直径di有关的系数； αf－实验系数；
２）水枪喷口射流量
qxh－水枪喷口的射流量，Ｌ／Ｓ Ｈq－水枪喷口造成某水柱所需的压力，mH2O Ｂ－水枪特性系数，与水枪喷口直径有关， 见表3.2.5
表3.2.6 Hm-Hq-qxh 技术数据
充实水 柱（m
）
水枪喷口直径（mm）
13
16
19
Hq qxh(L/ Hq qxh (L/s) Hq qxh(L/
(mH2O) s) (mH2O)
(mH2O) s)
6
8.1
1.7
7.8
2.5
7.7
3.5
8
11.2 2.0 10.7
2.9
10.4 4.1
10 14.9 2.3 14.1
扑灭不同建筑物火灾对水枪充实水柱的要求
水枪充实水柱的确定
Ｈ1—水枪所在的建筑物的层高 Ｈ2—水枪所在的高度，一般为1.0m sinα—α水枪射流的上倾角，一般取α
＝４５°但α≯６０°
例题：一座单层丙类厂房，设有室内消火栓系统， 厂房层高为10m，试确定水枪的充实水柱。
解：（1）水枪充实水柱的计算：
