明挖法三种基本类型
明挖法 PPT课件
放坡开挖
基坑支护
（二）适用条件 选用明挖法修建各种地下工程时，应全面、 综合考虑各种因素。 （1）浅埋地下工程施工。 （2）平面尺寸较大的地下工程。 （3）基坑工程。 （4）其他工程。
1. 2. 3. 4. 5. 6.
二、基坑支护开挖
桩板式墙 钢板桩墙 预制混凝土板桩 排桩 地下连续墙 土钉墙 水泥土搅拌桩挡墙 SMW
第一章 明挖法
目录
第一节 明挖法的基本概念 第二节 排桩支护结构施工 第三节 桩锚支护结构施工 第四节 土钉墙支护结构施工 第五节 地下连续墙施工 第六节 盖挖法 第七节 沉管隧道施工
第一节 明挖法的基本概念
一、明挖法 （一）概念
所谓明挖法，是指地下结构工程施工时，从地 面向下分层、分段依次开挖，直至达到结构要求的 尺寸和高程，然后再基坑中进行主体结构施工以及 防水作业，最后恢复地面的一种工法。 通常分为无支护放坡开挖和基坑支护开挖两种 形式。
第三节 桩锚支护结构施工
概念：桩锚支护结构就是采用锚杆来取代基坑支 护内支撑，给支护排桩提供锚拉力，以减小支护 排桩的位移和内力，并将基坑的变形控制在允许 范围内，主要由支护桩、土层锚杆、围檩和冠梁 四部分组成。来自桩锚支护结构的施工顺序：
1. 2. 3.
4. 5. 6.
施工止水帷幕与支护排桩； 施工桩顶冠梁； 开挖土方至第一层锚杆标高以下的设计开挖深度， 挂网喷射桩间混凝土； 逐根施工锚杆； 安装围檩与锚具； 继续开挖下一层土方并施工下一排锚杆直至基坑 开挖完毕。
（二）钢板桩的沉桩施工 1.沉桩方法
① ②
陆上沉桩 水上沉桩
2.沉桩的布置方式
插打式 ② 屏风式 ③ 错列式 3.辅助沉桩措施 ① 水冲法 ② 预钻孔法 ③ 爆破法
明挖法名词解释
明挖法名词解释
明挖法是一种常用的数据挖掘技术,也被称为基于特征挖掘的数据挖掘方法。
它是通过从大量的数据集中选择和提取出一些具有代表性的特征,建立模型进行预测或分类,从而提高模型的准确性和可靠性。
明挖法的基本概念包括:
1. 特征选择:在明挖法中,需要从原始数据集中选择一些具有代表性的特征,这些特征通常具有相关性、重要性和可预测性,能够更好地反映数据的本质和规律。
2. 特征提取:明挖法中的特征提取是指将原始数据转换为特征向量的过程,通常采用统计分析、机器学习等方法进行实现。
3. 模型选择:在明挖法中,需要根据特征的选择和提取结果,选择合适的模
型进行建模和预测,例如支持向量机、决策树、神经网络等。
4. 模型评估:在明挖法中,需要对选择的模型进行评估,通常采用交叉验证、ROC曲线、准确率等指标进行评价,以判断模型的性能和泛化能力。
明挖法的应用非常广泛,例如用于数据挖掘、信用评估、医学诊断、金融分析等领域。
其主要优势在于能够从大量的数据中提取出有用的特征,提高模型的准确性和可靠性,减少人工干预的需要。
除了明挖法外,还有许多其他的数据挖掘方法,例如关联规则挖掘、聚类分析等。
这些方法各有优缺点,根据具体的应用场景选择合适的方法可以提高数据挖掘的效果。
明挖法施工工艺工法
明挖法施工工艺工法1前言工艺工法概况在地面建筑少、拆迁少、地表干扰小的地区修建浅埋地下工程通常采用明挖法，明挖法按开挖方式分放坡明挖和不放坡明挖。
放坡明挖法主要适用于埋深较浅、地下水位较低的城郊地段，边坡通常进行护面防护、锚喷支护或土钉墙支护。
不放坡明挖是指在围护结构内开挖，主要适用于场地有限及地下水较丰富的软弱围岩地区，围护结构形式主要有地下连续墙、人工挖孔桩、钻孔灌注桩、钻孔咬合桩、SMW工法桩、工字钢桩和钢板桩围堰等。
明挖法施工难度小，容易保证质量，工期短，造价低，因此在早期的地下工程施工中应用较多，但由于该法占地多、拆迁量大，影响交通，噪音污染严重，且随着浅埋暗挖法施工技术的成熟和盾构法的引进，明挖法在地下工程修建中应用逐渐减少。
目前在国内外地下工程修建中明挖法主要应用于大型浅埋地下建筑物的修建和郊区地下建筑的修建，且逐渐演化成盖挖和明暗挖结合的施工方法，但总体来讲明挖法在地下工程建设中仍是主要施工方法。
工艺原理本文主要介绍有围护结构的明挖法基坑施工。
以钻孔灌注桩加桩间网喷为围护结构，钢支撑钢围檩为内支撑体系，采取降水井辅助施工的方法，利用挖掘机，重型自卸汽车在围护支撑结构体系内进行分层，分段土方开挖，期间穿插网喷支护，钢支撑围檩的架设等以确保基坑处于安全受控状态。
2工艺工法特点具有施工简单、方便，能够提供作业面多、速度快、工期短、工程质量易保证和工程造价低等特点。
3适用范围在地面交通和环境允许的地方采用明挖法施工4主要引用标准《地铁设计规范》（GB50157）《混凝土结构设计规范》（GB50010）《建筑基坑工程技术规范》（YB9258）《建筑基坑支护技术规程》（JGJ120）《地下铁道工程施工及验收规范》（GB50299）《建筑桩基技术规范》（JGJ94-）《建筑施工安全检查标准》（JGJ59）《建筑机械技术使用安全技术规范》（JGJ33）《建筑工程施工现场供用电安全规范》（BG50104）《钢筋焊接及验收规程》（JGJ18）《混凝土结构工程施工质量验收规范》（GB50204）5基坑开挖的原则基坑开挖一般按“竖向分层、纵向分段、先中部拉槽、后两侧开挖、先支撑、后开挖”的基本原则组织施工。

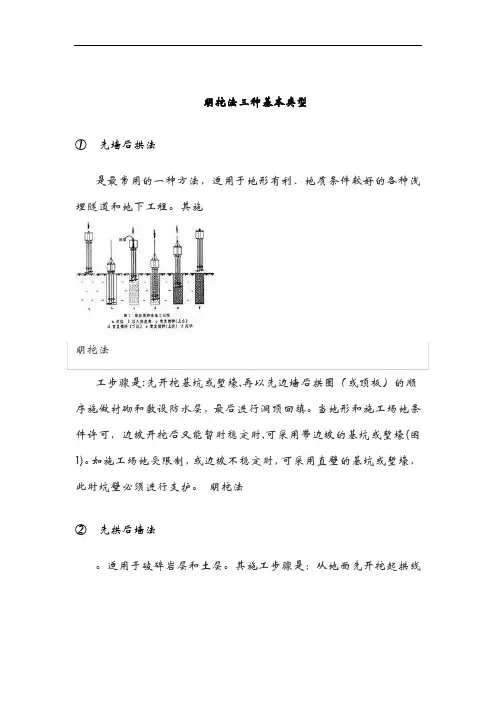

明挖法三种基本类型
明挖法三种基本类型
①先墙后拱法
是最常用的一种方法，适用于地形有利、地质条件较好的各种浅埋隧道和地下工程。
其施
明挖法
工步骤是:先开挖基坑或堑壕,再以先边墙后拱圈（或顶板）的顺序施做衬砌和敷设防水层，最后进行洞顶回填。
当地形和施工场地条件许可，边坡开挖后又能暂时稳定时,可采用带边坡的基坑或堑壕(图1)。
如施工场地受限制，或边坡不稳定时，可采用直壁的基坑或堑壕，此时坑壁必须进行支护。
明挖法
②先拱后墙法。
适用于破碎岩层和土层。
其施工步骤是：从地面先开挖起拱线
以上部分。
按地质条件可开挖成敞开式基坑，或支撑的直壁式基坑1,接着修筑顶拱Ⅱ，然后在顶拱掩护下挖中槽3，分段交错开挖马口4和6，修筑边墙Ⅴ和Ⅶ（图2）。
明挖法
③墙拱交替法
是上述两种方法的混合使用，边墙和顶拱的修筑相互交替进行，它适用于不能单独采用先墙后拱法或先拱后墙法的特殊情况。
其施工步骤是：先开挖外侧边墙部位土石方1,修筑外侧边墙Ⅱ；开挖部分堑壕3至起拱线,修筑顶拱Ⅳ；分段交错开挖余下的堑壕5，筑内侧边墙Ⅵ（图3）。
地下工程在线作业答案
地下工程在线作业答案一、判断题1.盾构机的顶进装置一般布置在工作井内。
（×）2.管片是盾构隧道中作为衬砌结构的预制构件。
（√）3.钢筋混凝土管道顶管施工时，顶铁主要用于保护管节端面不被千斤顶压坏。
（×）4.地下工程注浆的主要目的是为了提高地层的承载能力。
（×）5.格栅钢架是用于盾构隧道施工的一种基本支护方式。
（×）6.矿山巷道都用有轨运输，交通隧道都用无轨运输。
（×）7.布置炮眼时，顶眼和帮眼一般布置在巷道的设计掘进断面轮廓线上。
（√）8.自上向下施工时，通风比自下向上施工更困难。
（×）9.吊盘是立井施工时悬挂于井筒内的工作平台及保护平台。
（√）10.顶管施工时，主千斤顶的顶力作用在已衬砌好的衬砌环上。
（×）二、填空题11.在废弃物地下处理中，以空气为媒介的输送方式有（吸引式、压送式、垃圾袋式）12.污水的处理方法（活性污泥法,深井爆气法）13.地下铁道区间隧道断面一般分为( 箱形,圆形）两种14.松散地层施工中，超前管棚的搭接长度应大于(3m)，小导管的搭接长度一般不小于( 1m )15.立井提升钢丝绳的直径为36.5mm，钢丝直径为1.7mm，则天轮直径最小应为( 2190mm )。
16.冻结法施工时，需在冻结区域布置一定数量的水位观测孔，自主要作用是(判断冻结壁是否交圈)。
17.典型的地下空间类型有：开挖空间、(开挖后覆土的空间)和(明挖空间)。
18.地下街的基本类型有广场型,街道型,复合型。
19.盾构隧道衬砌的基本类型分为：一次衬砌和二次衬砌两类。
20.地下铁道主要通风方式为地下铁道主要通风方式为自然通风,机械通风,半机械式通风。
21.地下停车场按升降道的形式可分为自行式,机械式两类。
22.明挖法的施工一般分为基坑开挖,支挡开挖,地下连续墙三大类23.地铁车站是站台是地铁车站的最主要部分，是分散上下车人流、供乘客乘降的场地，站台类型按其与正线之间的位置关系可分为岛式站台,侧式站台,岛侧混合式站台24.改善整体围岩的施工方法有药液压注法,冻结法,垂直锚杆法25.典型的地下空间类型有：（开挖空间）、(开挖后覆土的空间)和(明挖空间)。
明挖法的概念
明挖法的概念明挖法，是土木工程中一个重要的施工技术。
它是指在施工现场全面挖掘地面，将建筑物或其它结构从地面向上建设，直到达到设计要求的高度和形状的工程方法。
明挖法在土木工程建设中具有广泛的应用，其中最为典型的就是地铁和隧道工程。
本文将从以下几个方面来介绍明挖法的概念及其运用。
一、明挖法的概念明挖法作为一个施工技术，其关键在于它将地面完全挖掘，于是就可以采用各种方式建设地下的工程结构或设施。
它的施工流程主要包括以下几个方面：1. 准备施工现场在施工前，需要对施工现场进行勘察、设计和方案编制等工作，并派遣施工队伍进行准备工作，包括设置工地办公室、派遣施工工人和各种设备以及材料配送等。
2. 测量和挖掘在施工现场准备完毕后，需要进行预检测量，尤其是对于较复杂的工程结构，要求进行三维测量。
然后，挖掘机等重型设备将现场地面彻底挖掘，以便建设地下工程。
3. 支撑结构在挖掘过程中，需要对挖掘的部分进行支撑，以防止塌方或事故发生，主要包括立柱、横梁、钢架等结构，同时还需要对挖掘面进行覆盖，以减少地面上方施工过程中的扰动，防止地面沉降或塌陷。
4. 建设地下工程经过以上准备工作，施工现场就进入到了建设地下工程的流程中。
各种管道、电缆、钢筋网、隔离板和隔墙等构件都需要进行施工。
5. 完工与收尾在地下工程建设完成后，需要进行管路运行和验收等收尾工作，同时拆除支撑结构和挖掘层的覆盖物，使地面恢复原貌。
如果在地面上进行了建筑物的建设，则施工现场进入到室内装修和设备安装的流程。
二、明挖法的类型明挖法的类型主要分为两类：开挖切口和盖挖法。
1. 开挖切口开挖切口是指在地面上用挖掘机等重型设备进行开挖，取出土方等材料，并建设地下工程的合成法。
这种施工方法应用广泛，主要用于软土地区和低山丘陵地区。
2. 盖挖法盖挖法是指在地面上搭建施工工棚，然后在工棚内进行工程的挖掘、支护和建设，最终建设完毕后，再将工棚拆除。
这种方法的优点是工程质量可控，施工安全性高，适用于施工区域狭窄的道路、市中心等区域。
地下工程各种明挖法施工
地下工程各种明挖法施工放坡开挖（大开挖）法坑内无支护、支撑结构；方便大型挖土机械与主体结构施工；施工速度快，成本低；适用于地下水位低，场地开阔的场合。
优点：无围护、支撑结构（高渗透性地层必须设置止水结构）挖土方便，出土快捷，内部土建结构施工方便造价较低。
缺点：出土量相对较大，无堆土场地时要回填土，会增加造价。
适用开挖深度不大（一般不大于10m）无止水结构时要求地下水位较低或采取降水措施要求场地开阔，周围无重要保护建筑物，雨季施工或施工周期长时必须设置护坡措施，会增加造价。
重力式水泥土墙法（浅槽支护）无污染、无噪音、无振动，对周边环境影响小造价低坑内无支撑，方便大型挖土机械与主体结构施工施工速度快。
优点：无支撑，造价较低缺点：水泥土搅拌桩强度较低（一般0.8MPa）水泥土搅拌桩施工时对周边环境影响较大，需要梯形搭接施工水泥土搅拌桩水泥用量较大（13~15%）需要较大的施工场地基坑变形较大。
高压旋喷桩法可形成各种直径的桩体（单重管、双重管、三重管）可方便、灵活地避让地下管线和障碍物；可作为基坑的止水帷幕桩体可形成自立式坝体，坑内无支撑，方便大型挖土施工，无污染、无噪音、无振动，对周边环境影响小。
咬合旋喷桩止水帷幕平面布置图（1）高压喷射注浆法适用于处理淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉土、砂土、黄土、素填土和碎石土等地基。
（2）当土中含有较多的大粒径块石、坚硬黏性土、含大量植物根茎或有过多的有机质时，对淤泥和泥炭土以及已有建筑物的湿陷性黄土地基的加固，应根据现场试验结果确定其适用程度。
应通过高压喷射注浆试验确定其适用性和技术参数。
（3）高压喷射注浆法，对基岩和碎石土中的卵石、块石、漂石呈骨架结构的地层，地下水流速过大和已涌水的地基工程，地下水具有侵蚀性，应慎重使用。
（4）高压喷射注浆法可用于既有建筑和新建建筑的地基加固处理、深基坑止水帷幕、边坡挡土或挡水、基坑底部加固、防止管涌与隆起、地下大口径管道围封与加固、地铁工程的土层加固或防水、水库大坝、海堤、江河堤防、坝体坝基防渗加固、构筑地下水库截渗坝等工程。
地下工程施工技术专题之地下工程明挖法、逆作法施工技术
中国矿业大学银川学院土木工程系企业实习现场教学地下工程施工技术专题之地下工程明挖法、逆作法施工技术任务一、主要任务（一）、地下工程明挖法1.简述明挖法的定义。
2.结合自己所参加的工程简述明挖法的优缺点3.简述明挖法施工的施工技术有哪些？结合自己所参加的工程阐述说明工地开挖时所采用的施工技术并对施工步骤进行详述。
4.简述明挖法的三种基本类型；结合自己所参加的工程阐述说明工地开挖时所采用是三种类型中的哪一种并对施工步骤进行详述。
5.简述明挖法施工时有哪些辅助工作？6.结合自己所参加的工程详述地下工程明挖法施工的程序。
（可录像完成）（二）、逆作法施工技术1.简述逆挖法的定义。
2.结合自己所参加的工程简述逆作法的优缺点3.简述逆作法施工的施工技术有哪些？结合自己所参加的工程阐述说明工地开挖时所采用的施工技术并对施工步骤进行详述。
4.简述逆作法施工时有哪些辅助工作？5.结合自己所参加的工程详述地下工程逆作法施工的程序。
（可录像完成）6. 结合自己所参加的工程详述地下工程逆作法施工过程中的关键技术。
（可录像完成）二、基本要求1．了解明挖法和逆作法施工的定义和适用范围；2．了解和接触国际上先进的方法和技术；3. 掌握明挖法和逆作法的施工步骤；三、专题成果要求结合本人参与实习的工程，首先选择地下工程明挖法主要任务（1）～（6）中至少3项任务，其中（5）和（6）必选一项，其次根据自己实习工地的实际情况选择逆作法施工中1—6的内容，如果没有专题中的内容，可按自己实习工地砌筑施工的实际情况完成，以上内容均以word2003版本（录像完成的除外）存储并发到兰老师邮箱：280203461@。
建议附参土方施工的图片、成果记录表格等，字数在1000字以上（不含图片）。
四、时间要求本专题开始时间2012年10月1日，完成时间2012年11月25日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
明挖法三种基本类型
发布时间：2012-12-05 17:26来源：网络转载阅读：182
①先墙后拱法。
是最常用的一种方法，适用于地形有利、地质条件较好的各种浅埋隧道和地下工程。
其施工步骤是:先开挖基坑或堑壕,再以先边墙后拱圈（或顶板）的顺序施做衬砌和敷设防水层，最后进行洞顶回填。
当地形和施工场地条件许可，边坡开挖后又能暂时稳定时,可采用带边坡的基坑或堑壕。
如施工场地受限制，或边坡不稳定时，可采用直壁的基坑或堑壕，此时坑壁必须进行支护。
②先拱后墙法。
适用于破碎岩层和土层。
其施工步骤是：从地面先开挖起拱线以上部分。
按地质条件可开挖成敞开式基坑，或支撑的直壁式基坑1,接着修筑顶拱Ⅱ，然后在顶拱掩护下挖中槽3，分段交错开挖马口4和6，修筑边墙Ⅴ和Ⅶ。
③墙拱交替法。
是上述两种方法的混合使用，边墙和顶拱的修筑相互交替进行，它适用于不能单独采用先墙后拱法或先拱后墙法的特殊情况。
其施工步骤是：先开挖外侧边墙部位土石方1,修筑外侧边墙Ⅱ；开挖部分堑壕3至起拱线,修筑顶拱Ⅳ；分段交错开挖余下的堑壕5，筑内侧边墙Ⅵ。
