板框压滤机的原理是什么
板框压滤机的原理是什么板框压滤机是一种常用的固液分离设备。
其主要工作原理是通过一系列板框组件将悬浮液进行过滤，从而分离出固体颗粒和液体。
板框压滤机主要由滤板、滤框、滤布和液压系统组成。
滤板和滤框交替叠放形成一个过滤室，滤布覆盖在滤板和滤框之间。
液压系统提供该设备的工作动力，通过压滤过程中的加压和减压来完成固液分离。
板框压滤机的工作原理如下：首先，将待处理的悬浮液通过进料管道输入至滤室，然后以一定的压力迫使悬浮物质通过滤布，进入滤室内。
滤室内的滤布具有一定的孔径，可以阻止固体颗粒通过，而让液体通过。
其次，随着悬浮液的进入，滤布上的固体颗粒逐渐堆积，同时被滤液冲洗，并将堆积的固体形成滤饼。
滤饼的厚度和质量与滤液进料速度、压力和过滤物料的固相含量有关。
然后，当滤饼的厚度达到一定程度后，需要停止进料，并进行加压滤饼，以增加滤饼的密实性，并提高固液分离效果。
这个过程称为滤饼加压。
接着，通过液压系统提供的压力，将滤室内的压力增加到一定程度，使滤饼中的液体继续通过滤布，逐渐排出，实现固液分离。
随着滤液的排出，滤饼越来越干燥，固体颗粒逐渐紧密排列，固定在滤布上。
最后，当滤室内压力达到一定程度后，需要进行减压操作。
通过减小液压系统提供的压力，使滤室内的压力降低，并将压滤机中的滤饼和滤液分离。
滤液通过滤布排出，而固体颗粒则随滤饼一起排出。
总结来说，板框压滤机利用液压系统提供的压力，将待处理的悬浮液通过滤布进行过滤，分离出固体颗粒和液体。
通过加压和减压操作，实现滤饼的形成、排除滤液和固液分离。
这种工作原理能够高效地处理各类悬浮液，并广泛应用于化工、冶金、环保等行业的固液分离过程中。
板框压滤机.ppt
精品文档
21
板框压滤机
• 板框压滤是工业生产中的实现固体，液体，板框
压滤机是悬浮液固、液两相分应用于化工、陶瓷
、石油、医药、食品、冶炼等行业。也适用于工
过滤业污水处理；液压式为机、电、液一体式。
采用液设备压压紧，手动机械锁紧保压。操作维
护方便，运行安全可靠。板框压滤机的工作原理
：用于固体和液体的分离。压滤机过滤后的泥饼
板框式压滤机是悬浮液固、液两相分离的理想设备，具有轻
巧、灵活、可靠等特点。
其中手动式、手动千斤顶式手工操作，简便易行，滤渣含水
量低。被广泛应用于化工、陶瓷、石油、医药、食品、冶炼
等行业。也适用于工业污水处理；液压式为机、电、液一体
式。采用液压压紧，手动机械锁紧保压。操作维护方便，运
行安全可靠。
有明流、暗流之分。可细分为对滤饼的可洗和不可洗。
精品文档
13
精品文档
14
固液分离的原理
固液分离的基本原理是：混合液流
经过滤介质，固体停留在滤布上，并逐 渐在滤布上堆积形成过滤泥饼。而滤液 部分则渗透过滤布，成为不含固体的清 液
精品文档
15
滤液流出的方式分明流和暗流。
明流过滤：滤液从每块滤板上的出
液孔直接 滤机 流出的为明流式
暗流过滤：所有的滤液汇合起来流 出的方式是暗流式。滤液收集是封 闭的。
率。
精品文档
17
滤布的作用
压滤机滤布在压滤机设备中，主要就是起
到拦截分离的核心作用，也是压滤机的最 基本，最重要的作用。选用时要根据过滤 物料的PH值，固体粒径等因素选用合适的 滤布材质和孔径以保证低的过滤成本和高 的过滤效率，使用时，要保证滤布平整不 打折，孔径畅通。

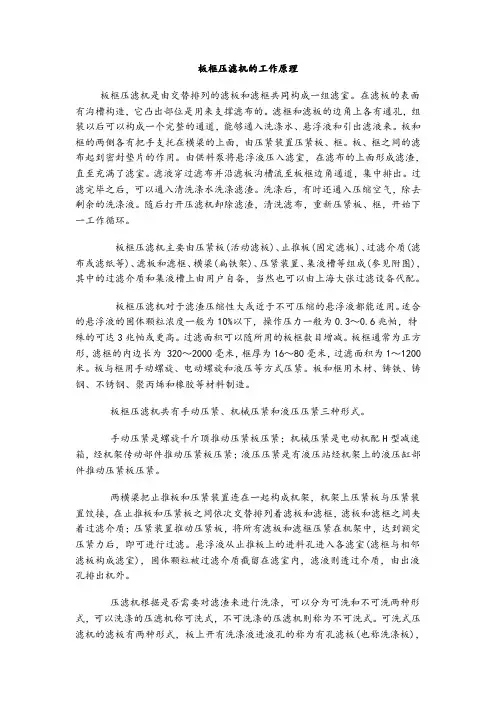

板框压滤机的工作原理
板框压滤机的工作原理板框压滤机是由交替排列的滤板和滤框共同构成一组滤室。
在滤板的表面有沟槽构造，它凸出部位是用来支撑滤布的。
滤框和滤板的边角上各有通孔，组装以后可以构成一个完整的通道，能够通入洗涤水、悬浮液和引出滤液来。
板和框的两侧各有把手支托在横梁的上面，由压紧装置压紧板、框。
板、框之间的滤布起到密封垫片的作用。
由供料泵将悬浮液压入滤室，在滤布的上面形成滤渣，直至充满了滤室。
滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。
过滤完毕之后，可以通入清洗涤水洗涤滤渣。
洗涤后，有时还通入压缩空气，除去剩余的洗涤液。
随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。
板框压滤机主要由压紧板(活动滤板)、止推板(固定滤板)、过滤介质(滤布或滤纸等)、滤板和滤框、横梁(扁铁架)、压紧装置、集液槽等组成(参见附图)，其中的过滤介质和集液槽上由用户自备，当然也可以由上海大张过滤设备代配。
板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。
适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6兆帕，特殊的可达3兆帕或更高。
过滤面积可以随所用的板框数目增减。
板框通常为正方形，滤框的内边长为320～2000毫米，框厚为16～80毫米，过滤面积为1～1200米。
板与框用手动螺旋、电动螺旋和液压等方式压紧。
板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。
板框压滤机共有手动压紧、机械压紧和液压压紧三种形式。
手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。
两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置饺接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质；压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。

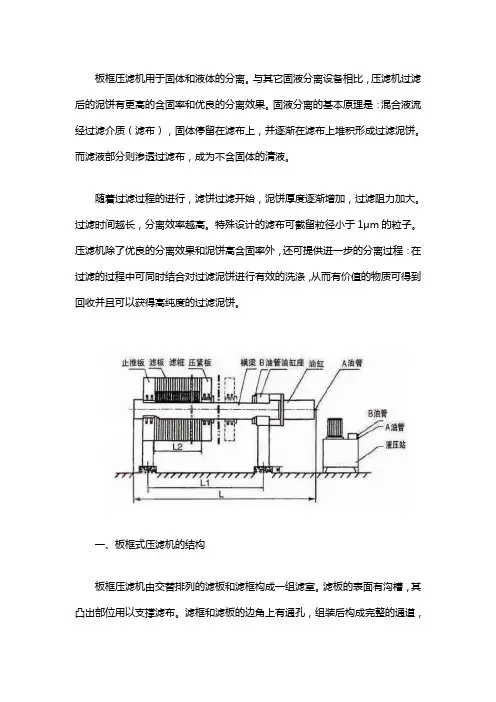

板框压滤机工作原理是什么
板框压滤机用于固体和液体的分离。
与其它固液分离设备相比，压滤机过滤后的泥饼有更高的含固率和优良的分离效果。
固液分离的基本原理是：混合液流经过滤介质（滤布），固体停留在滤布上，并逐渐在滤布上堆积形成过滤泥饼。
而滤液部分则渗透过滤布，成为不含固体的清液。
随着过滤过程的进行，滤饼过滤开始，泥饼厚度逐渐增加，过滤阻力加大。
过滤时间越长，分离效率越高。
特殊设计的滤布可截留粒径小于1μm的粒子。
压滤机除了优良的分离效果和泥饼高含固率外，还可提供进一步的分离过程：在过滤的过程中可同时结合对过滤泥饼进行有效的洗涤，从而有价值的物质可得到回收并且可以获得高纯度的过滤泥饼。
一、板框式压滤机的结构板框压滤机由交替排列的滤板和滤框构成一组滤室。
滤板的表面有沟槽，其凸出部位用以支撑滤布。
滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。
板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。
板、框之间的滤布起密封垫片的作用。
由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。
滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。
过滤完毕，可通入清洗涤水洗涤滤渣。
洗涤后，有时还通入压缩空气，除去剩余的洗涤液。
随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。
板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。
适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6MPa，特殊的可达3MPa或更高。
过滤面积可以随所用的板框数目增减。
板框通常为正方形，滤框的内边长为320～2000mm，框厚为16～80mm，过滤面积为1～1200㎡。
板与框用手动螺旋、电动螺旋和液压等方式压紧。
板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造，石化五厂采用的是聚丙烯材质滤板。
板框式压滤机主要由止推板(固定滤板)、压紧板(活动滤板)、滤板和滤框、横梁(扁铁架)、过滤介质(滤布或滤纸等)、压紧装置、集液槽等组成，其中过滤介质和集液槽由用户自备，也可由供应商代配。

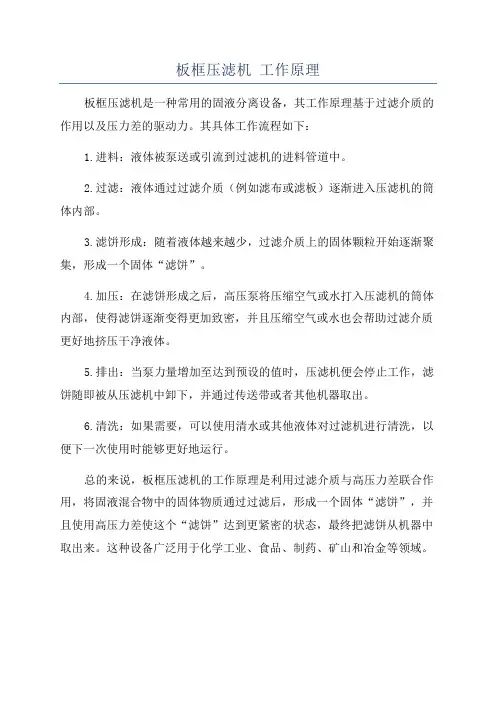

板框压滤机 工作原理
板框压滤机工作原理
板框压滤机是一种常用的固液分离设备，其工作原理基于过滤介质的作用以及压力差的驱动力。
其具体工作流程如下：
1.进料：液体被泵送或引流到过滤机的进料管道中。
2.过滤：液体通过过滤介质（例如滤布或滤板）逐渐进入压滤机的筒体内部。
3.滤饼形成：随着液体越来越少，过滤介质上的固体颗粒开始逐渐聚集，形成一个固体“滤饼”。
4.加压：在滤饼形成之后，高压泵将压缩空气或水打入压滤机的筒体内部，使得滤饼逐渐变得更加致密，并且压缩空气或水也会帮助过滤介质更好地挤压干净液体。
5.排出：当泵力量增加至达到预设的值时，压滤机便会停止工作，滤饼随即被从压滤机中卸下，并通过传送带或者其他机器取出。
6.清洗：如果需要，可以使用清水或其他液体对过滤机进行清洗，以便下一次使用时能够更好地运行。
总的来说，板框压滤机的工作原理是利用过滤介质与高压力差联合作用，将固液混合物中的固体物质通过过滤后，形成一个固体“滤饼”，并且使用高压力差使这个“滤饼”达到更紧密的状态，最终把滤饼从机器中取出来。
这种设备广泛用于化学工业、食品、制药、矿山和冶金等领域。

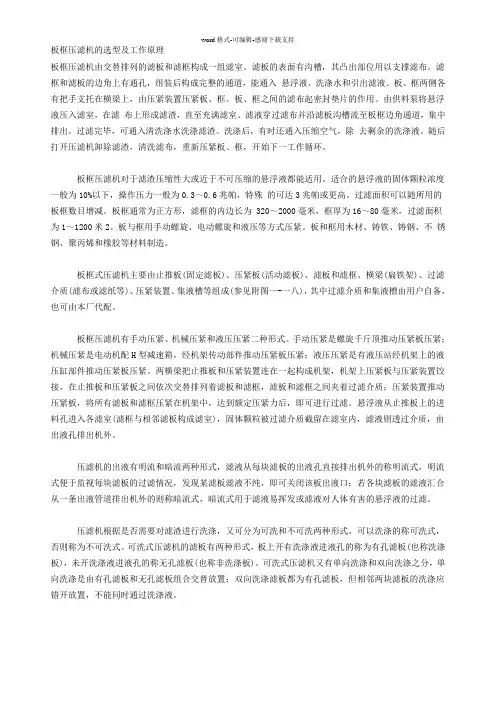

板框压滤机的选型及工作原理
板框压滤机的选型及工作原理板框压滤机由交替排列的滤板和滤框构成一组滤室。
滤板的表面有沟槽，其凸出部位用以支撑滤布。
滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。
板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。
板、框之间的滤布起密封垫片的作用。
由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。
滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。
过滤完毕，可通入清洗涤水洗涤滤渣。
洗涤后，有时还通入压缩空气，除去剩余的洗涤液。
随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。
板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。
适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6兆帕，特殊的可达3兆帕或更高。
过滤面积可以随所用的板框数目增减。
板框通常为正方形，滤框的内边长为 320～2000毫米，框厚为16～80毫米，过滤面积为1～1200米2。
板与框用手动螺旋、电动螺旋和液压等方式压紧。
板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。
板框式压滤机主要由止推板(固定滤板)、压紧板(活动滤板)、滤板和滤框、横梁(扁铁架)、过滤介质(滤布或滤纸等)、压紧装置、集液槽等组成(参见附图一-一八)，其中过滤介质和集液槽由用户自备，也可由本厂代配。
板框压滤机有手动压紧、机械压紧和液压压紧二种形式。
手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。
两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置饺接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质；压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。
悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室)，固体颗粒被过滤介质截留在滤室内，滤液则透过介质，由出液孔排出机外。
板框压滤机工作原理
板框压滤机工作原理一、板框压滤机的结构1.机架：机架是整个过滤设备的支撑结构，它起到支撑滤板和滤框的作用。
2.滤板：滤板是由滤布和支撑网组成的，它具有过滤作用。
滤板具有很高的强度和较好的密封性能。
3.滤框：滤框是锁紧滤板的骨架，通常由金属材料制成。
滤框可以保持滤布的形状，并提供稳定的工作环境。
4.液压系统：液压系统提供了压榨滤板的液体动力，使得滤布能够有效地过滤固体颗粒。
二、板框压滤机的工作原理1.充满料液：首先，将需要过滤的物料液体充满到滤料室中。
滤料室是由滤板和滤框组成的。
2.进行压榨：然后，通过液压系统施加一定的压力，使得滤板与滤框之间形成一定的压力差。
固体颗粒被过滤布阻挡在滤板上，而清洁的液体则通过滤布进入滤料室中。
3.液体排出：过滤过程中，液体通过滤布进入滤料室中，然后通过出液口排出。
出液口通常通过液体的重力或者外力的作用将液体排出。
4.固体收集：随着时间的推移和滤料室内固体颗粒的积累，滤料室内的压力将不断增加。
当压力达到一定值时，会停止压榨过程，打开滤料室，将滤板和滤料室中的固体颗粒取出。
5.打开滤架：固体颗粒取出后，松开液压系统的压力，打开滤架，将滤板放置在支撑架上。
此时可以进行下一次过滤操作。
三、板框压滤机的特点1.结构简单：板框压滤机具有结构简单、易于操作和维护等特点。
2.节约能源：由于压榨液体时采用液压系统，相比传统的压滤设备，板框压滤机的能耗更低。
3.适用范围广：板框压滤机适用于大多数固液分离过程中的固体物料分离，如化工、冶金、矿山等行业。
4.处理能力大：板框压滤机可以通过增加滤板和滤框的数量来提高处理能力。
5.过滤效果好：板框压滤机采用高强度的滤板和滤布，过滤效果较好，固体颗粒的截留率高。
总结：板框压滤机是一种经济、高效的固液分离过滤设备。
它通过液压系统施加一定的压力，使得固体颗粒被过滤布阻挡，而清洁的液体则通过滤布进入滤料室中。
板框压滤机具有结构简单、节约能源、适用范围广、处理能力大和过滤效果好的特点。
板框压滤机的工作原理
板框压滤机的工作原理板框压滤机是一种常用的固液分离设备，广泛应用于化工、冶金、矿山、食品、制药等行业。
它的工作原理是利用压力驱动，将固体颗粒从液体中分离出来。
一、结构组成板框压滤机主要由机架、过滤板、过滤布、液压系统和电气控制系统等组成。
机架是整个设备的支撑结构，过滤板和过滤布是固液分离的关键部件，液压系统提供压力驱动，电气控制系统用于控制整个设备的运行。
二、工作过程板框压滤机的工作过程主要包括充填、过滤、压紧、排空和松开等阶段。
1. 充填阶段：将待处理的混合物通过进料口注入板框压滤机的料斗中，然后通过管道进入过滤室。
待处理的混合物中的固体颗粒会被过滤布阻挡在过滤板上，而液体则通过过滤布进入过滤室。
2. 过滤阶段：在充填阶段后，液体味通过过滤布进入过滤室，而固体颗粒则被过滤板阻挡在外部。
液体在过滤室内形成一个压力差，使得液体通过过滤布进入过滤室内，而固体颗粒则被过滤板阻挡在外部。
3. 压紧阶段：在过滤阶段后，为了进一步提高过滤效果，需要对过滤板进行压紧。
通过液压系统提供的压力，过滤板会被压紧，使得过滤室内的压力进一步增加，从而加快固液分离的速度。
4. 排空阶段：在压紧阶段后，需要将过滤室内的固体颗粒排空。
通过液压系统提供的压力，过滤板会被推出，固体颗粒会被排出。
5. 松开阶段：在排空阶段后，需要松开过滤板，以便进行下一轮的过滤。
过滤板松开后，过滤布上的固体颗粒会被清除，以备下一次的过滤使用。
三、优势和应用领域板框压滤机具有以下优势：1. 操作简单：板框压滤机的操作相对简单，只需通过液压系统提供的压力进行控制即可。
2. 适合范围广：板框压滤机适合于固液分离的各种场合，可以处理不同颗粒大小和浓度的混合物。
3. 过滤效果好：板框压滤机通过压紧过滤板，可以提高固液分离的速度和效果，得到较干燥的固体颗粒和清澈的液体。
4. 设备结构紧凑：板框压滤机的结构紧凑，占地面积小，适合于空间有限的场合。
板框压滤机广泛应用于以下领域：1. 化工行业：用于化工原料的固液分离，如化工废水处理、有机溶剂的回收等。
