中考物理总复习专题：电路连接、电路图(有参考答案)

欢迎共阅
中考物理总复习专题：电路连接、电路图1．根据要求，用笔画代替导线，将各题中的实物连接起来，图中灯泡L 1和L 2串联，开关控制两灯的通、断电．
2．图中灯泡L 1和L 2并联，开关同时控制两灯的通、断电．
6．如图所示两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上．
7．如图只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮．
8．图中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1，S 2只控制灯泡L 2．
9．图中在A 、B 两房间都能控制灯泡的通、断电．
14．两图中两灯泡串联，电压表V 1只测L 1两端的电压，图（甲）中V 2只测L 2两端的电压；图（乙）中V 2测L 1、L 2两端的总电压．
15．两图中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流．
17．根据电路，连接实物图．
18．根据电路，连接实物图．
19．根据电路，连接实物图．
参考答案
1．根据要求，用笔画代替导线，将各题中的实物连接起来，图中灯泡L 1
2．图中灯泡L 1和L 2并联，开关同时控制两灯的通、断电．
678914L 2两端的电压；图（乙）中V 2测L 1、L 215171819。

人教版初中物理九年级电学部分电路图专题练习(含答案)

人教版初中物理九年级电学部分电路图专题练习（含答案）1．连接图中，一只灯泡的实物电路。

2．根据下面的实物电路在右边的方框内画出相应的电路图。

3．根据图的实物示意图，在右边虚线框内画出对应的电路图。

4．根据如图所示的实物连接图，在虚线框内画出对应的电路图并标明元件符号。

5．根据如图1所示的电路图，用笔画线代替导线，把图2的实物连接起来。

（要求导线不能交叉）6．用笔画线代替导线，按照电路图连接实物图。

7．将图中的实物对应的电路图画在虚线右边。

8．根据如图所示的实物电路，请你在方框内画出对应的电路图。

9．如图所示为一实物电路，请在虚线方框内画出对应的电路图。

10．根据如图所示的电路图，用笔画线代替导线，连接实物电路。

（要求导线不能交叉）11．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡12．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。

13．根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）14．根据电路图连接电路，请用笔画线代替导线将图乙连好。

15．请根据图1的实物图在如图2方框内画出对应的电路图。

16．根据图所示的电路图连接实物图。

17．根据实物图画出相应的电路图。

18．根据图中所示的实物连接图，在右边的方框中画出电路图。

19．请根据电路图（如图所示），用笔画线代替导线把实物元件连接起来。

注意：实物图导线不得交叉。

20．请你在方框内画出实物图的电路图。

21．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。

22．根据如图所示的实物连线图，在虚线框中画出对应的电路图。

（要求连线横平竖直，尽量使电路图简洁美观）23．按如图所示的实物连接图，在方框内画出相应的电路图。

24．画出该实物电路严格对应的电路图。

25．根据左边的电路图，连接右边的实物图。

26．根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来。

专题连接电路图与电路设计(带答案)

专题连接电路图与电路设计类型一连实物电路1．根据电路图，用笔画线表示导线，将实物元件连接起来。

2.根据如图所示的电路图，用笔画线表示导线，将元件连接起来。

3．根据电路图连接实物图。

4．根据电路图连接实物图。

为单刀双掷开关，可以分别与1、2两触点接通)。

5．根据电路图连接实物图(S16．如图所示，现有一个电池组，两个开关和两盏电灯，请你按要求先画出电路图，再按电路图连好图中的实物电路。

要求：只闭合S1，灯L2亮；只闭合S2，灯L2亮。

类型二画电路图7．画出如图所示实物图的电路图。

8．如图所示的四个电路图中与右边实物图相对应的是( )9．将下面两个实物电路画成电路图(画在方框中)，并标出电流方向。

10．根据如图所示的实物图，画出对应的电路图(要求连线要横平竖直，尽量使电路图简洁美观)。

11．根据连接的实物电路画出对应的电路图。

12．如图所示，只需改变一根导线的连接方法，就能使电流表同时测出通过两个灯泡的电流，在要改接的那根导线上打个“×”，再画出改接的导线，并在图示的虚线框内画出对应的电路图。

类型三电路的设计13．(长沙中考)现代社会倡导文明出行，过人行横道时行人应遵守交通信号灯提示。

小天发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中合理的是( )14．为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。

下列设计最合理的电路图是( )15．(兰州中考)某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是( )16．一只玩具猫外形如图所示，猫体内有电池，猫手相当于一个开关，向下压猫手，猫脸上的两个小电灯会一起发光。

把你猜想的猫体内的电路图画在方框内。

17．家用冰箱内的温度高低由温控开关S温控制，当冰箱内温度高于设定值时，S温将自动闭合，压缩机开始工作；当冰箱门打开时，开关S门闭合，照明灯发光。

九年级物理上册电路图专题练习

九年级物理上册电路图专题练习1、在图中所示的电路中，开关S是用来控制S1是用来控制S2是用来控制_________．2、下面图中两灯连接的电路中不属于并联的是（）A、B、C、D、3、用一个电源、一个开关、两个电流表、两个灯泡组成了如图所示的四个电路．其中电流A1能正确测量灯L1的电流的是（）A、B、C、D、4、在下图中请你以笔代线将根据甲图中的电路图连接好电路．（其中A1的量程为0～0.6A，A2的量程为0～3A）5、有三盏灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的电灯，每盏灯都有开关控制，请你计制出这个电路，在下边空白处画出电路图．6、如图所示，当S1、S2断开时，能亮的灯是，它们是S1、S2闭合时，能亮的灯是_________，它们是当S1闭合，S2断开时，能亮的灯是7、某同学照图所示的电路图将实物连接起来，闭合开关S后，观察电流表读数如下的示数，A1的示数是0.5A，经过L2的电流是另一条支路中的两倍．求：（1）L2中的电流是多少安培？（2）干路中电流表的读数是多少？（3）两表的量程分别应取多大的量程．8、根据图所示电路，闭合S后，请回答下列问题．（1）电压表V1和V2分别测量的是哪些电灯或哪个电灯的电压？（2）若V1的读数是2.0V，V2的读数是5V，则L2两端的电压是多少伏？（3）在图中标出两个电压表的正、负接线柱．图中两电压表的量程是否相同？为什么？9、如图1所示电路，要使灯L1、L2组成串联电路，应闭合开关；要使L1、L2组成并联电路应闭合开关，同时闭合是绝对不允许的。

图4图110、如图3所示，设电压表的示数分别为U1、U2、U3，当U1=3V，U2=4.6V，则U3=V，当U1=30V32。

11、如图4所示，当S接a，S1闭合时，电路中亮，它们是联的，电流表测中的电流，当S接b，S1断开时灯亮，此时电流表示数为0.5A，则通过L1、L2、L3的电流分别为、、12、在图5所示电路中，电源是由4节新的铅蓄电池串联组成，当开关S闭合后，两只电流表示数分别为1.2A和0.8A，那么L1灯的电流I1=，L2灯的电流I2=，电压表示数为，L1灯两端电压U1=，L2灯两端U2=图5图713、图7所示电路中，电压表测量的是哪部分的电压（）A、L1两端电压B、L2两端电压C、电源电压D、L1与L2的总电压14、图6中能正确表示用电流表测量小灯泡中电流的电路是：（）图615、如图8所示，电阻R1、R2的连接方式以及电流表所测电流的说法中正确的是（）A、串联，测R2中的电流B、并联，测R1中的电流C、串联，测R1中的电流D、并联，测R2中的电流图816、某同学利用电压表测量小灯泡两端的电压，电路连好闭合开关后，发现电压表有正常示数，而电灯不亮，造成这一现象的可能是如图9所示电路中的（）甲乙丙丁图919、请根据如图13（a）所示电路图，将图（b）的实物元件连接起来.图1320、如图15所示实物图中有一处连接错误，请将错误的导线上打叉，使开关为电路的总开关，并在右边虚线框中画出电路图。

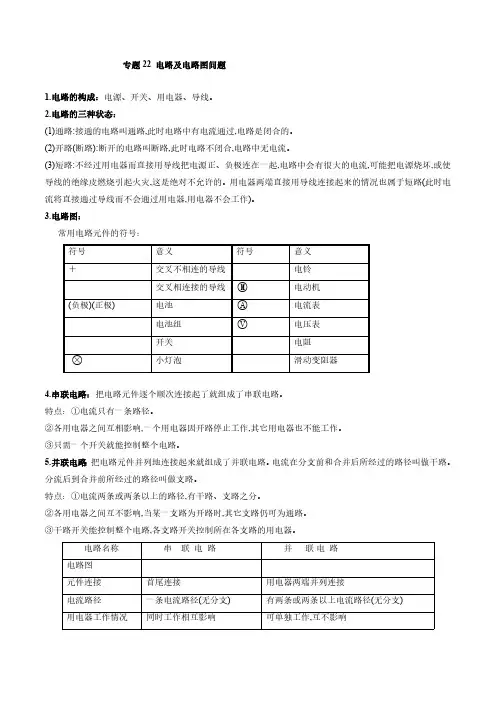

2022年中考物理微专题复习专题22 中考电路及电路图问题(学生版)

专题22 电路及电路图问题1.电路的构成：电源、开关、用电器、导线。

2.电路的三种状态：(1)通路:接通的电路叫通路,此时电路中有电流通过,电路是闭合的。

(2)开路(断路):断开的电路叫断路,此时电路不闭合,电路中无电流。

(3)短路:不经过用电器而直接用导线把电源正、负极连在一起,电路中会有很大的电流,可能把电源烧坏,或使导线的绝缘皮燃烧引起火灾,这是绝对不允许的。

用电器两端直接用导线连接起来的情况也属于短路(此时电流将直接通过导线而不会通过用电器,用电器不会工作)。

3.电路图：常用电路元件的符号：符号意义符号意义＋交叉不相连的导线电铃交叉相连接的导线○M电动机(负极)(正极)电池○A电流表电池组○V电压表开关电阻○×小灯泡滑动变阻器4.串联电路：把电路元件逐个顺次连接起了就组成了串联电路。

特点：①电流只有一条路径。

②各用电器之间互相影响,一个用电器因开路停止工作,其它用电器也不能工作。

③只需一个开关就能控制整个电路。

5.并联电路：把电路元件并列地连接起来就组成了并联电路。

电流在分支前和合并后所经过的路径叫做干路。

分流后到合并前所经过的路径叫做支路。

特点：①电流两条或两条以上的路径,有干路、支路之分。

②各用电器之间互不影响,当某一支路为开路时,其它支路仍可为通路。

③干路开关能控制整个电路,各支路开关控制所在各支路的用电器。

电路名称串联电路并联电路电路图元件连接首尾连接用电器两端并列连接电流路径一条电流路径(无分支)有两条或两条以上电流路径(无分支)用电器工作情况同时工作相互影响可单独工作,互不影响开关控制作用开关控制整个电路,其控制作用于位置无关。

干路开关控制整个电路,支路开关控制其所在支路。

6.正确使用电流表的规则：①电流表必须和被测的用电器串联。

如果电流表与用电器并联,不但测不出流经此用电器的电流,如果电路中没有别的用电器还会因为电流表直接连到电源的两极上使电流过大而烧坏电流表。

②“+”“－”接线柱的接法要正确,必须使电流从“＋”接线柱流进电流表,从“－”接线柱流出来。

九年级物理电路图专题训练(含电流表)

一、有关电流表的电路连接专题
1、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

2、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

3、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

4、根据左边的电路图，连接好右边的实物图。

（导线不允许交叉）
5、为探究并联电路中电流的特点（或规律），小明同学设计了如下图左边所示的电路（干路中的电流约为1.2A,支路中的电流约为0.5A）。

请你帮他把下图右边的实物用笔画线代替导线连接起来。

L1
L1
L1
6、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1
测通过L2的电流，电流表A2测量通过L1的电流。

（已知A1的示数约为0.8A，A2的示数约为0.9A）
7、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1
测通过L1的电流，电流表A2测量通过L2的电流。

8、对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.。

中考物理复习电路及电路图连接专题.doc

2019-2020 年中考物理复习 --- 电路和电路图连接专题教学内容1、掌握通路、短路、断路三种电路状态2、学会辨认串联并联电路教学目标2、由电路图连接实物图、实物图画电路图基本能力训练3、设计简单的生活电路1、短路、断路故障的简单认识教学重、难点2、开关引起的电路变化3、电路图连接实物图、实物图画电路图基本能力每天浏览 5 分钟 , 有时候进步就这么简单！！！一.对电路三种状态的理解1、在如图所示的电路中，正确的是（）2、如图所示，找出下列电路连接图中的错误与不足。

二.开关的通断对灯亮暗的控制3、如图所示的电路中，只连通S1时 _________灯亮；只连通S2时__________ 灯亮；同时连通S1、S2、S3将发生_________ 事故。

变式训练：如图所示电路中，若要使两灯串联，应闭合开关若要使两灯并联，就要闭合开关________。

L1 生变式训练：如图所示，要使灯与 L2并联，则应该闭合开关。

L1和L2串联，应该闭合开关，断开开关，断开开关；如果要使灯，如果三只开关全闭合，电路发变式训练：在如图所示的电路中，要使灯关 S1、 S2，断开开关 S3，则灯亮；L1、L2串联，应闭合开关，断开开关灯不亮。

在此电路图中，同时闭合开关。

若闭合开是不允许的。

变式训练：在图所示的电路中，当只闭合开关S２时，能发光的灯有；如当开关全部闭合时，能发光的灯是；若要使Ｌ１、Ｌ２串联发光，那么应该。

三、由电路图连接实物图：1、2、S1S1L1L1S2L2S2L23、四、由实物图画电路图4 、+—L1S1L2S25、6、7、五、设计性电路图1、用线条代替导线，将图中的电器元件连成电路。

要求： (1) 开关 K1只控制电灯L1，开关 K2只控制电灯L2； (2) 共用一个电池组2 、根据图所示，要求 L 、L 并联， S 控制 Ll2 11 S2控制 L2， S3在干路，连线不要交叉，请将图中元件连成电路．3、根据以下要求，完成下图中的实物连接图。

九年级物理作图题——电路与电路图

图2 课堂作图练习（1）—电路和电路图班级：姓名：1、在虚线框内画出图1、图2、图3、图4的电路图。

2、在虚线框内画出图5、图6、图7中，根据电路图甲，用笔画线代替导线连接图乙中的实物电路。

图1 图3 图4课堂作图练习（2）—串联电路和并联电路1、画出图1、图2、图3、图4中的电路图。

图4图 1图 2 图32、根据图5、图6、图7、图8中的电路图连接实物电路。

甲图7 图5 图6课堂作图练习（3）—电流的测量1、画出图1、图2、图3中的电路图。

课堂作图练习（4）—串、并联电路电流的规律1、根据电路图连接实物电路。

通过L 1和L 2的电流分别为0.26A 和0.32A 。

2、根据电路图连接实物图。

通过L 1和L 2的电流分别为0.3A 和0.4A 。

图2 图 1图31、图出图1、图2、图3中的电路图。

2、根据图4、图5中的电路图连接实物电路。

图1 图2 图4图31、画出图1、图2、图3中的电路图。

2、在图4中根据电路图连接电路。

课堂作图练习（7）—电流与电压、电阻的关系根据电路图连接实物电路图1 图2 图4课堂作图练习（8）—电阻的测量根据电路图连接实物电路课堂作图练习（9）—家庭电路1、将图1和图2中的电灯、开关和插座正确地连入电路中。

2、将图3中的电灯、开关、插座和保险丝正确地连入电路中。

3、图4甲所示是一个常用插线板，在开关闭合时，指示灯发光，插孔可以提供工作电压；如果指图1图2图3课堂作图练习（10）—电和磁图1 图2图3图4图5 图6 图7图8图9 图10图11作图题作业（1）—电路和电路图班级：姓名：根据以下左边的电路图，连接右边的实物图。

（1）（2）（3）作图题作业（2）—电路和电路图1．根据以下左边的电路图，连接右边的实物图。

（1）（2）作图题作业（3）—根据实物图画出电路图1．根据实物电路在虚线框中画出电路图。

图1 图21、S闭合后，电路的电流为0.24A。

2、S闭合后，L1中的电流为0.52A，L2中的电流为0.48A。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电路图连实物图与实物图连电路图的专题训练一、由电路图连接实物图1、如果是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么，直到完成；2、如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；3、应该注意：a、导线必须接在元件的两个接线柱上，b、不能形成交叉线不得已绕道连接C、严格按照电路图中各元件的顺序连接实物图。

二、由实物图画出对应的电路图1、如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成；还要注意相交且相连的点要用明显的黑点描出。

3.画好电路图应注意的事项:A必须用电路符号表示元件，不能用实物图形B整个电路图画成方框型C按照实物图元件摆放顺序画电路图D养成随时将各元件用字母表示的好习惯 E 注意连接处不要形成开路，节点要点好！练习1.由实物图画电路图四、电路设计1、用笔画线代替导线，把下列元件连成并联电路，开关同S时控制灯泡L1, L2，并画出电路图。

2、用笔画线代替导线，把下列元件连成并联电路，开关S同时控制灯泡L1, L2, 开关S1只控制灯泡L1, 开关S2只控制灯泡L2,并画出电路图。

3、用笔画线代替导线，把下列元件连成并联电路，开关S同时控制两个灯泡，开关S1只控制灯泡L2，并画出电路图。

5题图6题图7题图4\根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图。

（导线不能交叉）要求：（1）只闭合S1时，红灯发光，绿灯不发光；（2）S1、S2都闭合时，两灯都发光；（3）只闭合S2时，两灯均不发光。

5．请在图中用笔画线代替导线，按要求连接电路。

要求：⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。

6、按要求连接实物，实物如图所示，并画出电路图，要求L1、L2并联，且用两个电流表一次就能测出通过L1、L2的电流及总电流．7、将下图中右图的蓄电池、开关、灯泡L1和L2串联起来，用电压表V1测L1的电压，用电压表V2测L1和L2串联后的总电压.在图中用铅笔线表示导线画出连接方法然后画出电路图.8、9、如图所示所给的元件中，L1、L2规格相同，请你设计一个电路，要求：①开关闭合后，L1与L2并联，两灯都亮，②断开开关后两灯都不亮，③电流表A1示数大于A2示数，④A2测L2中的电流。

（通过每个电灯的电流大约是0.5A）先在左边画出设计的电路图，再连接实物图。

9．有三个电路盒，面板上有红、绿灯各一个，两个开关S1、S2，为了在不打开盒子的情况下探究盒内电路结构，小明做了多次实验并将结果填入下表：请根据实验情况，请你在下面的方框内画出盒内电路的电路图只闭合的开关S1S2S1、S2灯的发光情况红灯不亮亮亮绿灯不亮不亮亮：只闭合的开关S1S2S1、S2灯的发光情况红灯不亮亮不亮绿灯不亮亮亮只闭合开关S1 S2 S1和S2灯的发光情况红灯亮不亮亮绿灯亮不亮不亮4、现在居民楼楼梯处的照明灯大多装有“声敏”和“光敏”的自动控制装置。

夜晚有人走动发出声音时，电路接通，电灯亮；白天，不论发出多大声响，电灯都不亮，你认为怎样连接电路，才能实现上述功能？画出你设计的电路图。

（光敏”和“声敏”的自动装置相当于两个自动开关，电灯只有在夜晚天黑，而且发出声音时，电灯才会亮。

）5、在医院里，医务人员需要随时知道患者的的病情，但他们每天巡房确实很累，为此，电工小张拿了一个电铃和一些开关及一些灯泡为他们安装了一套电路，病人有情况只要通过按开关通知医生，医生坐在值班室通过听铃响和灯亮就可以知道是哪个病房或病床的病人有情况。

你知道小张是如何设计的吗？6、有一仓库，后门进货、前门取货，现有红、绿两只灯泡和一个电铃、一个电池组、两个开关，还有若干条导线。

请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关。

要求在方框内画出设计的电路图，图中要标明红灯、绿灯及对应的前门、后门的开关。

5．（1）在图甲、乙○内填上适当的电表符号，并标出正、负接线柱。

（2）在图丙中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光。

甲乙丙1.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.2.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光。

.3.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.4.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响.22、在测小灯泡电阻的实验中，所用小灯泡的额定电压是3．8V，其电阻大约是8Ω。

（1）画出实验电路图。

（2）根据你设计的电路图，把所给元件连接成电路，导线不能交叉。

10、如图所示，有带风叶的小电动机一只，电热丝一段，开关两只（S1，S2），插头一只，导线若干，利用这些器材可以连接成一个有冷、热两档风的电吹风电路.要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2 闭合时吹热风，请你用笔画线作导线，按要求将图中元件连接起来.17. 请在下图中把开关、电灯正确接入电路中。

9、请你将如图所示的电路图，用笔画线代替导线，将图乙中未连接好的器材连接起来（连线不能交叉）12．小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。

四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。

如图12为小明同学设计的模拟电路图，你认为最符合要求的是图122．有三盏灯，一个电源，一个开关及一些导线，请按下列要求分别画出电路图。

（1）开关闭合，当L1灯丝烧断时，L2和L3不受影响；（2）开关闭合，当L2灯丝断了，L1不亮，而L3不受影响三、电路改错电路连接易错处：1.电路短路（直接用导线将电源的正负极相连）2.电表接错（1）应将电压表并联在所测用电器的两端（2）电流表与所测用电器串联，不能直接与电源的两端相连（3）“+”“—”接线柱分别与电源正负极相连，并选择正确的量程选择，3.滑动变阻器接线柱（没有“一上一下”接）指出下列电路图错误，并在图上用铅笔线改过来。

18、如图所示,是一位同学所连的电路，他要测量L 1两端的电压.他的电路有几处错误？请在图上用铅笔线改过来，并画出电路图.14.为了测量电阻R 的阻值，某同学连接实验器材的线路如图所示，请指出连接线路中的三个错误及其纠正的做法：1．连接线路中的错误与纠正：（1）；（2）；（3）； 8、小明连接好了一个电路，如图所示，但是小丽认为此电路有缺点，困为没法只让L 2亮，而L 1不亮，小丽想将此电路改为S 1、S 2分别控制L 1、L 2的并联电路，应如何改？请你帮她想个解决的办法，要求改动一根导线，请在图上改动，先在需要改动的导线上画“×”然后再画出改后的导线，并画出改后的电路图。

21、实验室中要测量一个阻值约为数百欧的电阻．提供的器材有：电源(电压约5V)、学生用电压表(0～6V)、电阻箱R(0～9999Ω 5A)、开关S1和S2、导线若干．现要测量待测电阻Rx 的阻值，设计了如图甲所示的实验电路图．根据实验电路图，连接成如图乙所示的实物电路，但存在连接错误，只需改动一根导线，即可使电路连接正确，请在接错的导线上打“×"，并用笔画线代替导线画出正确的接法． A B CD P S RE F第14题13．如图所示．要使L1与L2串联应闭合开关_________，要使L1与L2并联应闭合开关_________，同时闭合开关_____________是绝不允许的．11．如图所示，电路中：1、2、3、4为四个接线柱，现用导线连接接线柱：(1)只让L1发光的连接办法是________________；(2)只让L2发光的连接办法是____________；(3)直接相连______________是绝不允许的．10．在下图的四个电路中，不会造成电源短路的是（）5．如图所示的电路图，下列说法中，正确的是( )A．闭合S2，断开S1、S3时，电路是断路B．闭合S1、S2、S3时，电路是通路C．闭合S1、S2，断开S3时，电路是短路D．闭合S2、S3，断开S1时，L l发光而L2不发光1．下图中画出了三个电路图，试指出其中不符合画图规范要求的地方。

2.下图所示的四个电路中，正确的电路图是（）3.如图所示，有一个小电动机模型和一盏电灯，当开关S闭合后，则（)A．电动机转动，灯不亮B．电动机转动，灯也亮C．电动机不转动，灯亮D．电动机不转，灯也不亮4．如图所示，当开关闭合时，发生的现象是（）⑴灯正常发光⑵灯不亮⑶电源会被烧坏⑷灯会被烧坏A．⑴B．⑵C．⑶和⑷D．⑵和⑶3、下列各电路图是否正确? 如果不正确请指出错误的原因。

四、电路设计5、用笔画线代替导线，把下列元件连成并联电路，开关同S时控制灯泡L1, L2，并画出电路图。

6、用笔画线代替导线，把下列元件连成并联电路，开关S同时控制灯泡L1, L2, 开关S1只控制灯泡L1, 开关S2只控制灯泡L2,并画出电路图。

7、用笔画线代替导线，把下列元件连成并联电路，开关S同时控制两个灯泡，开关S1只控制灯泡L2，并画出电路图。

5题图6题图7题图4、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图。
