电阻器的标称阻值数系及标示方法
电阻值的表示方法
G），±5%（-J），±10%（-K） （1） 常用电阻标注：XXY XX代表底数，Y代表指数 47Ω 103 = 10kΩ 224 = 220kΩ 例如： 470 =
（2） 小于10欧姆的电阻的标注： 用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小
数点
例如：
1R0 = 1.0Ω 4m7 = 4.7mΩ
代 码 co de 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 E 104
阻值 resisca nce 261 267 274 280 287 294 301 309 316 324 332 340 348 357 365 374 383/388 392 402 412 F 105 G 106
图1-1 两位有效数字阻值的色环表示法
如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五 环是色环电阻器的误差范围.(见图二) 五色环电阻器（精密电阻） 标称值第一位有效数字
标称值第二位有效数字
标称值第三位有效数字
标称值有效数字后0的个数(10的倍幂) 允许误差
颜色 黑 棕 红 橙 黄 绿 蓝
第一位有效值 0 1 2 3 4 5 6
第二位有效 值 0 1 2 3 4 5 6
第三位 有效值 0 1 2 3 4 5 6
倍 率
100 101 10 2 103 10 4 105 10
6
允许偏差
1% 2%
0.5% 0.2
7 8 9
107 108 109 10
Z
10-1 10-2 10-3
在计算机板卡等电路板上使用最多的元件就是贴片电阻和电容了。贴 片电阻和电容虽然都是矩形, 但从外形上很容易区别: 贴片电容颜色一般为深褐色, 相对较厚, 表面无任何标记, 因此容值的大小只有通过专用仪器测量出来; 贴片电阻四周侧面为白色, 两侧为焊端, 上表面为深色并印有几位数字, 这些数字就表示电阻阻值大小。 贴片电阻表面数字一般为3 位或者4 位, 4 位数字表示的是精密电阻。当采用3 位数字时, 我们用ABC 表示, 其大小为AB×10^c, 例如103, 其阻值大小为10×10^3=10kΩ; 当采用4 位数字时, 我们用ABCD 表示, 其大小为ABC×10D, 例如5110, 其阻值大小为511×1=511Ω。但有一个特殊情况, 例如5R6, 中间的R 表示小数点, 即5.6Ω。钽电容与铝电解电容的表面一般也印有3 位数字, 与贴片电阻的3 位数字表示方法一样, 例如475, 其容值大小为47×10^5=4700000pF, 即4.7μF 1．E-24标注方法： E-24标注法有两位有效数字，精度在±2%（-
电阻器的标称阻值数系及标示方法
电阻器的标称阻值数系及标示方法王尔湘沈占彬何焱（平顶山工业职业技术学院河南平顶山467001）摘要主要介绍常用电阻器标称阻值的六大数系中电阻值的标定规律，当前常用电阻器的阻值及其标示方法。
关键词电阻器；常用数系；标示方法1. 电阻器的标称阻值系列为了使工厂生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多，国家有关部门规定了一系列的阻值作为产品的标准，这一系列的阻值就叫做电阻的标称阻值。
电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器。
其中E24系列为常用数系，E48、E96、E192系列为高精密电阻数系，普通电器设备一般不常采用。
对E6系列的电阻规定六个基本数：1、1.5、2.2、3.3、4.7、6.8（即E6 数系）；对E12系列的电阻规定十二个基本数：1、1.2、1.5、1.8、2.2、2.7、3.3、3.9、4.7、5.6、6.8、8.2（即E12 数系）；对E24系列的电阻规定二十四个基本数：1、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、3.9、4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1（即E24 数系）。
从这些数系中稍加分析不难看出，同一数系中相邻两数的比例基本上是相等的。
E6数系的公比为610=1.4687≈1.5；E12数系的公比为1210=1.2115≈1.2；E24数系的公比为2410=1.1007≈1.1。
知道了数系的公比后，就可以求出数系中的各个值，也就是说某数系相邻两数中前一个数值乘上公比值等于后一个数值。
这样的规定还能保证在同一数系中相邻两值中较小数值的正偏差与较大数值的负偏差彼此衔接或重迭，所以制造出来的电阻器，都可以按照一定标称值和误差分选。

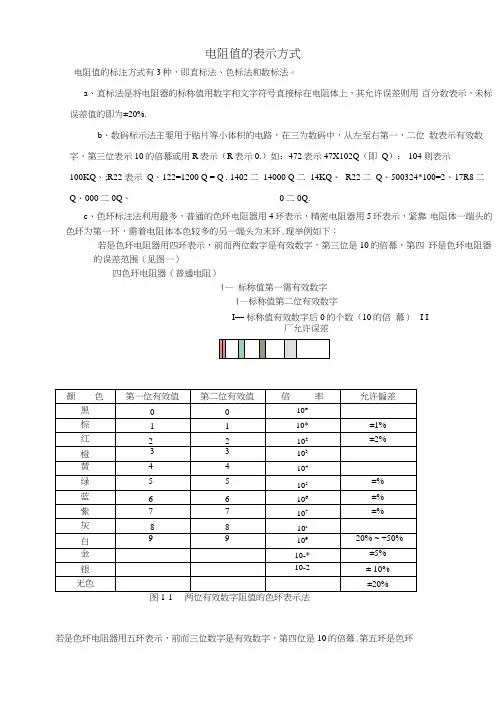

电阻值的表示方式
电阻值的表示方式
电阻值的标注方式有3种，即直标法、色标法和数标法。
a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上，其允许误差则用百分数表示，未标
误差值的即为±20%.
b、数码标示法主要用于贴片等小体积的电路，在三为数码中，从左至右第一，二位数表示有效数
字，第三位表示10的倍幕或用R表示（R表示0.）如：472表示47X102Q（即Q）： 104 则表示
100KQ、;R22 表示Q、122=1200 Q = Q . 1402二14000 Q 二14KQ、R22二Q、500324*100=2、17R8二Q、000二0Q、0二0Q.
c、色环标注法利用最多，普通的色环电阻器用4环表示，精密电阻器用5环表示，紧靠电阻体一端头的
色环为第一环，需着电阻体本色较多的另一端头为末环.现举例如下：
若是色环电阻器用四环表示，前而两位数字是有效数字，第三位是10的倍幕，第四环是色环电阻器的误差范围（见图一）
四色环电阻器（普通电阻）
|—标称值第一需有效数字
|—标称值第二位有效数字
I—标称值有效数字后0的个数（10的倍幕）I I
厂允许误差
若是色环电阻器用五环表示，前而三位数字是有效数字，第四位是10的倍幕.第五环是色环
电阻器的误差范用•（见图二）
五色环电阻器（精密电阻）
—标称值第一名有效数字
标称值第二位有效数字
标称值第三位有效数字
厂标称值有效数字后0的个数（10的倍幕）
厂允许误差
__________ r T1T] ______________________________
d、SMT精密电阻的表示法，通常也是用3位标示。
一般是2位数字和1位字母表示，两个数字是有效数字，字。
电阻阻值的标示方法
电阻阻值的标示方法
电阻阻值的标示方法一般有以下几种：
1. 数字法：用阻值数字直接表示，单位为欧姆（Ω），例如10Ω、100Ω等。
2. 科学计数法：采用幂次表示法，例如1KΩ代表1000Ω，1MΩ代表1000000Ω。
3. 阻值色环编码法：电阻上通常会有彩色的色环，根据色环的颜色和位置可以得到阻值的大小。
不同的色环代表不同的数字，有红、橙、黄、绿、蓝、紫、灰、白、金、银等颜色。
色环的位置也有特定的意义，比如前两个色环表示前面两位数字，第三个色环表示数量级，第四个色环表示容差。
4. 文字标识法：在电阻上直接印上阻值，并用单位Ω表示。
以上是常见的电阻阻值标示方法，选用哪种方法主要根据具体情况和制造商的要求来决定。
电阻器参数和识别方法
电阻器参数和识别方法电阻器的主要参数（标称阻值与允许偏差）要标注在电阻器上，以便使用中识别。
电阻器的参数主要有色标法和直标法两种，此外还有字母数字混标法。
1.3.1电阻器的主要参数1．电阻器标称阻值系列在使用中，我们最关心的是电阻器的阻值有多大，这一阻值称为电阻器的标称阻值。
例如，某电阻器标称阻值是9kΩ。
重要提示生产厂家为了使用的需要，生产了很多阻值的电阻器。
为了方便生产和使用，国标规定了一系列阻值作为产品的标准，即标称阻值系列。
我国E6、E12、E24电阻器标称阻值系列见表1-6。
表1-6我国E6、E12、E24电阻器标称阻值系列重要提示从表1-6中可以看出E12系列中找不到1.1×10n电阻器，只能在E24系列中找到它。
表2-7中各数×10n可得到不同的电阻阻值。
例如：1.1×10n（n＝3）为1.1kΩ电阻器。
n是正整数或负整数。
1×10为10Ω电阻器。
2．电阻器允许偏差参数在电阻器生产过程中，由于生产成本的考虑和技术原因，无法制造与标称阻值完全一致的电阻器，不可避免存在着一些偏差。
所以，规定了一个允许偏差参数。
不同电路中，由于对电路性能的要求不同，也就可以选择不同偏差的电阻器，这是出于生产成本的考虑，偏差大的电阻器成本低，这样整个电路的生产成本就低。
常用电阻器的允许偏差为±5％、±10％、±20％。
精密电阻器的允许偏差要求更高，如±2％、±0.001％等。
3．电阻器额定功率参数额定功率也是电阻器的一个常用参数。
它是指在规定的大气压力下和特定的环境温度范围内，电阻器所允许承受的最大功率，单位用W表示，一般电子电路中使用1/8W电阻器。
通常额定功率大，电阻器体积大。
对于电阻器而言，它所能够承受的功率负荷与环境温度有关，其关系可用图1-12所示负载曲线来说明。
图中，P为允许功率，P R为额定功率，t R为额定环境温度，t min为最低环境温度，t max为最高环境温度。
电阻器的标注方法.
开封电子科技学校 电子办公室 王永贵 2007年11月
电阻器的标注方法
常用的几种方法如下
电阻器的标注方法
一、直标法
•直标法是将电阻的阻值直接用数字标注 在电阻上：
•例： 470
阻值： 470
5% 误差：5%
电阻器的标注方法
二、色标法
色标法是用不同颜色的色环来表示电阻器 的阻值和误差。 1、四色环色标法
电阻器的标注方法
三、文字符号法
将阿拉伯数字和字母符号按一定规律组 合来表示电阻值的方法。 文字符号法规定：用于表示阻值时字母 符号M、K、 之前的数字表示阻值的整 数值，之后的数字表示阻值的小数值， 字母符号表示小数点的位置和阻值单位。 例：4K7 阻值：4.7K 22 阻值：0.22
误差
倍乘 第二位数 第一位数
例：红、黑、黄、金
阻值：20104 误差：5%
2、五色环色标法：
误差
倍乘 第三位数 第二位数 第一位数
例：黄、紫、黑、红、棕 阻值：470102 误差：1% 注意事项： A、有金银两色的不能放在左端 B、有标志点的那端为误差端
C、离电阻器引线端部近的放在左端
四 总结
电阻器的标注方法
一、直标法 二、色标法
1、四色环色标法： 2、五色环色标法：
三、文字符号法
五 作 业
发给学生一些电阻，同学们按要求写出 阻值和误差。
本节课到此结束，谢谢 大家!
电阻标志及标识方法
电阻标志及标识方法
电阻的标志一般包括颜色条和代码。
颜色条是将电阻器身分成数个小段，每个小段均涂有一个颜色，每种颜色代表不同的数字。
而代码则是将电阻器身上的数字和单位直接印刻在表面上。
颜色条标志方法：
1. 确定读取方向：一般小直径的一端为起点，从左到右读取。
2. 用眼观察电阻器体，比对颜色条的颜色与排列方式，并从预设的颜色编码表中找到对应的数字作为电阻值。
3. 确定精度带颜色：电阻器其中一段颜色条宽度较小，这段颜色条用来表示精度值。
4. 确定温度系数带颜色（仅对有温度系数的电阻器有效）：另外一端的颜色带用来表示温度系数。
例如：红红黑金表示220Ω、精度为±5%、温度系数为250ppm/K。
代码标志方法：
1. 直接读取电阻器身上的数字和单位：数字和单位直接嵌入电阻器身上而无须比对颜色条。
2. 进行单位换算：如果电阻器上印刻的是其它单位，如兆欧、千欧等，就需要进行单位换算。
例如：2200欧姆电阻器，直接印刻2200Ω，不需解释。
电阻的常用标志法
电阻的常用标志法在使用电阻器时，需要了解它的主要参数。
对电阻器需知道其标称阻值、功率、允许偏差。
电阻器的标称值和允许偏差一般都标在电阻体上，而在电路图上通常只标出标称值。
电阻的标志方法分为下列四种：1. 直标法：直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上，其允许偏差则用百分数表示，末标偏差值的即为±20%的允许偏差。
2. 文字符号法：文字符号法是将电阻器的标称值和允许偏差值用数字和文字符号法按一定的规律组合标志在电阻体上。
电阻器的标称值的单位标志符号见表1，允许偏差见表2。
表1表2注：大多数电阻器的允许偏差值J、K、M三类。
例如：6R2J表示该电阻标称值为6.2Ω，允许偏差为±5%；3K6K表示电阻值为3.6KΩ，允许偏差为±10%；1M5则表示电阻值为1.5MΩ，允许偏差为±20%。
3. 色标法：普通的电阻器用四色环表示，精密电阻用五色环表示。
紧靠电阻体一端头的色环为第一环，露着电阻体本色教多的另一端头为末环。
4. 数码标志法：在产品和电路图上用三为数字来表示元件的标称值的方法称之为数码标志法。
常见于贴片电阻或进口器件上。
在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，第三位数为倍率10n的“n”（即前面两位数后加“0”的个数）,单位为Ω。
例如标识为222的电阻器，其阻值为2200Ω既2.2KΩ；表识为105的电阻器为1MΩ；标志为47的电阻器阻值为4.7Ω。
需要注意的是要将这种标志法与传统的方法区别开来：如标志为220的电阻器其电阻为22Ω，只有标志为221的电阻器其阻值才为220Ω。
标志为0或000的电阻器，实际是跳线，阻值为0Ω。
在一些微调电阻器阻值的标志法除了用三位数字外还有用两位数字的。
如标志为53表示5，14和54分别表示10和50。
一些精密贴片电阻器也有用四位数字表示法，如1005表示10等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

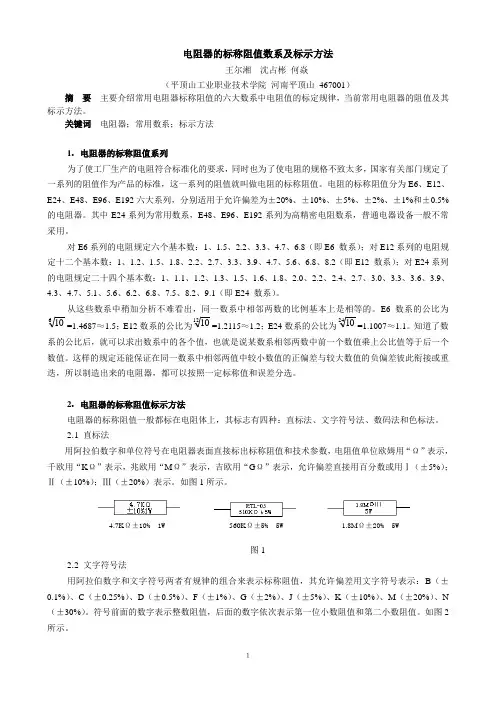

电阻器的标称阻值数系及标示方法
