电阻值标识方法及标称阻值系列规范
电阻值的表示方法
G），±5%（-J），±10%（-K） （1） 常用电阻标注：XXY XX代表底数，Y代表指数 47Ω 103 = 10kΩ 224 = 220kΩ 例如： 470 =
（2） 小于10欧姆的电阻的标注： 用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小
数点
例如：
1R0 = 1.0Ω 4m7 = 4.7mΩ
代 码 co de 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 E 104
阻值 resisca nce 261 267 274 280 287 294 301 309 316 324 332 340 348 357 365 374 383/388 392 402 412 F 105 G 106
图1-1 两位有效数字阻值的色环表示法
如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五 环是色环电阻器的误差范围.(见图二) 五色环电阻器（精密电阻） 标称值第一位有效数字
标称值第二位有效数字
标称值第三位有效数字
标称值有效数字后0的个数(10的倍幂) 允许误差
颜色 黑 棕 红 橙 黄 绿 蓝
第一位有效值 0 1 2 3 4 5 6
第二位有效 值 0 1 2 3 4 5 6
第三位 有效值 0 1 2 3 4 5 6
倍 率
100 101 10 2 103 10 4 105 10
6
允许偏差
1% 2%
0.5% 0.2
7 8 9
107 108 109 10
Z
10-1 10-2 10-3
在计算机板卡等电路板上使用最多的元件就是贴片电阻和电容了。贴 片电阻和电容虽然都是矩形, 但从外形上很容易区别: 贴片电容颜色一般为深褐色, 相对较厚, 表面无任何标记, 因此容值的大小只有通过专用仪器测量出来; 贴片电阻四周侧面为白色, 两侧为焊端, 上表面为深色并印有几位数字, 这些数字就表示电阻阻值大小。 贴片电阻表面数字一般为3 位或者4 位, 4 位数字表示的是精密电阻。当采用3 位数字时, 我们用ABC 表示, 其大小为AB×10^c, 例如103, 其阻值大小为10×10^3=10kΩ; 当采用4 位数字时, 我们用ABCD 表示, 其大小为ABC×10D, 例如5110, 其阻值大小为511×1=511Ω。但有一个特殊情况, 例如5R6, 中间的R 表示小数点, 即5.6Ω。钽电容与铝电解电容的表面一般也印有3 位数字, 与贴片电阻的3 位数字表示方法一样, 例如475, 其容值大小为47×10^5=4700000pF, 即4.7μF 1．E-24标注方法： E-24标注法有两位有效数字，精度在±2%（-
电阻器的标称阻值数系及标示方法
电阻器的标称阻值数系及标示方法王尔湘沈占彬何焱（平顶山工业职业技术学院河南平顶山467001）摘要主要介绍常用电阻器标称阻值的六大数系中电阻值的标定规律，当前常用电阻器的阻值及其标示方法。
关键词电阻器；常用数系；标示方法1. 电阻器的标称阻值系列为了使工厂生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多，国家有关部门规定了一系列的阻值作为产品的标准，这一系列的阻值就叫做电阻的标称阻值。
电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器。
其中E24系列为常用数系，E48、E96、E192系列为高精密电阻数系，普通电器设备一般不常采用。
对E6系列的电阻规定六个基本数：1、1.5、2.2、3.3、4.7、6.8（即E6 数系）；对E12系列的电阻规定十二个基本数：1、1.2、1.5、1.8、2.2、2.7、3.3、3.9、4.7、5.6、6.8、8.2（即E12 数系）；对E24系列的电阻规定二十四个基本数：1、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、3.9、4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1（即E24 数系）。
从这些数系中稍加分析不难看出，同一数系中相邻两数的比例基本上是相等的。
E6数系的公比为610=1.4687≈1.5；E12数系的公比为1210=1.2115≈1.2；E24数系的公比为2410=1.1007≈1.1。
知道了数系的公比后，就可以求出数系中的各个值，也就是说某数系相邻两数中前一个数值乘上公比值等于后一个数值。
这样的规定还能保证在同一数系中相邻两值中较小数值的正偏差与较大数值的负偏差彼此衔接或重迭，所以制造出来的电阻器，都可以按照一定标称值和误差分选。
电阻器的标称值及精度色环标志法

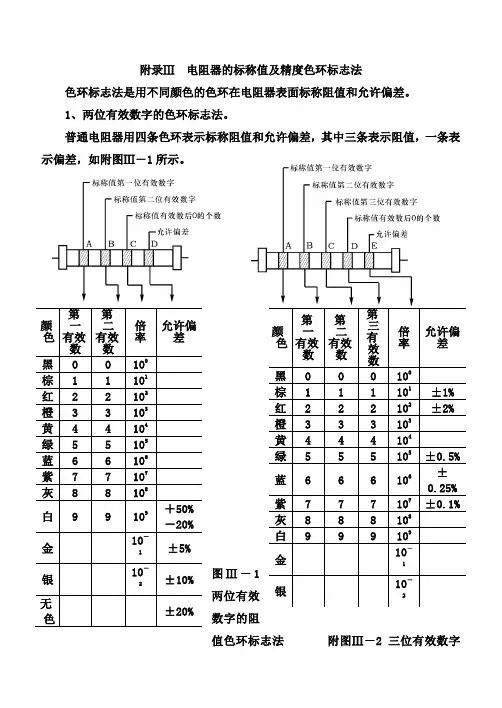

附录Ⅲ 电阻器的标称值及精度色环标志法色环标志法是用不同颜色的色环在电阻器表面标称阻值和允许偏差。
1、两位有效数字的色环标志法。
普通电阻器用四条色环表示标称阻值和允许偏差，其中三条表示阻值，一条表示偏差，如附图Ⅲ－1所示。
图Ⅲ－1 两位有效数字的阻值色环标志法 附图Ⅲ－2 三位有效数字的阻值色环标志法2、三位有效数字的色环标志法。
精密电阻器用五条色环表示标称阻值和允许偏差，如附图Ⅲ－2所示。
示例：如：色环A－红色；B－黄色如：色环A－蓝色；B－灰色；C－黑色C －棕色；D－金色 D－橙色；E－紫色则该电阻标称值及精度为：则该电阻标称值及精度为：24×101=240Ω精度：±5% 680×103=680KΩ精度：±0.1%首先，你主要就是要以真题为主，一套真题起码反复做3遍然后就是练习听力，如果想要提高英语听力的话，建议听新概念，VOA，BBC，熟练了可以调快速度听如果就是为了应付考试的话，就听真题的听力，反反复复听，听完对照听力原文，把当时没听出来的标注出来，这些就是你的听力盲点，然后分析为什么没听出来，是单词不认识？语音连读没听出来？还是其他原因，自己找到原因后就对症解决作文的话，四级还是比较模板的，背几篇模板，经典句子，可以提高不少最后就是单词和阅读了，单词不要独立的背，一般掌握高频词汇，然后其他的要做到看到认识，拼写不一定要会，但是能会当然最好了，因为四级考试要你写单词的没几个地方，作文的话你有不会写的就换个词好了，对吧，可以灵活。
阅读的话，快速阅读就是文章中找答案，你把题目和正文一一去比对，就能找出答案，速度一定要快，深度阅读的话，说实话提高比较慢的，跟一个人本身的英语水平有关，但是你可以每天都做做，找到感觉，保持一定的手感。
电阻的识别和标注方法
一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。
电阻器的命名规则与电阻类别(带实物图)
电阻器的命名规则与电阻类别（带实物图）1.电阻器的命名规则（一）、固定电阻器的型号命名方法：国产电阻器的型号命名由三部分或四部分组成，名部分的主要含义见表1。
表 1 国产电阻器的型号命名及含义第一部分为字头符号，用字母“R”表示电阻器为产品主称。
第二部分用字母表示电阻器的电阻体材料。
第三部分通常用数字或字母表示电阻器的类别，也有的电阻器用该部分的数字来表示额定功率。
第四部分用数字表示生产序号，以区别该电阻器的外形尺寸及性能指标。
例如：TJ75（精密金属膜电阻器）RT10（普通碳膜电阻器）R——电阻器（第一部分）R——电阻器J——金属膜（第二部分）T——碳膜7——精密（第三部分）1——普通型5——序号（第四部分）0——序号RX28（阻燃型线绕电阻器） RJ 90-B 0.5 （0.5W不然性金属膜熔断电阻器）R——电阻器RJ——金属膜电阻器X——线绕9——熔断型2——阻燃型0-B 0.5——不燃性、额定功率为0.5W8——序号电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。
表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。
为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。
额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
电阻标称
表2
允许偏差（%） 文字符号 允许偏差（%） 文字符号
±0.001 Y ±0.5 D
±0.002 X ±1 F
±0.005 E ±2 G
±0.25 C
注：大多数电阻器的允许偏差值J、K、M三类。
例如：6R2J表示该电阻标称值为6.2Ω，允许偏差为±5%；3K6K表示电阻值为3.6KΩ，允许偏差为±10%；1M5则表示电阻值为1.5MΩ，允许偏差为±20%。
这是采用文字符号法表示的电阻标志法，E或R都代表小数点，E前面的数字代表整数位，后面的代表小数位，单位是国际单位制中的主单位。若是电阻就是欧姆，如1E2表示1.2Ω；0E表示0Ω，通常其作用相当于一根跳线；100E表示100Ω。
±0.01 L ±5 J
±0.02 P ±10 K
2. 文字符号法：文字符号法是将电阻器的标称值和允许偏差值用数字和文字符号法按一定的规律组合标志在电阻体上。电阻器的标称值的单位标志符号见表1，允许偏差见表2。
表1
电阻值
பைடு நூலகம்
文字符号 单位及进位关系 名称
R Ω(100) 欧姆
K KΩ(103) 千欧
M MΩ(106) 兆欧
G GΩ(109) 吉欧
3. 色标法：普通的电阻器用四色环表示，精密电阻用五色环表示。紧靠电阻体一端头的色环为第一环，露着电阻体本色教多的另一端头为末环。
4. 数码标志法：在产品和电路图上用三为数字来表示元件的标称值的方法称之为数码标志法。常见于贴片电阻或进口器件上。在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，第三位数为倍率10n 的“n”（即前面两位数后加“0”的个数）,单位为Ω。例如标识为222的电阻器，其阻值为2200Ω既2.2KΩ；表识为105的电阻器为1MΩ；标志为47的电阻器阻值为4.7Ω。需要注意的是要将这种标志法与传统的方法区别开来：如标志为220的电阻器其电阻为22Ω，只有标志为221的电阻器其阻值才为220Ω。标志为0或000的电阻器，实际是跳线，阻值为0Ω。在一些微调电阻器阻值的标志法除了用三位数字外还有用两位数字的。如标志为53表示5，14和54分别表示10和50。一些精密贴片电阻器也有用四位数字表示法，如1005表示10等。
电阻器参数和识别方法
电阻器参数和识别方法电阻器的主要参数（标称阻值与允许偏差）要标注在电阻器上，以便使用中识别。
电阻器的参数主要有色标法和直标法两种，此外还有字母数字混标法。
1.3.1电阻器的主要参数1．电阻器标称阻值系列在使用中，我们最关心的是电阻器的阻值有多大，这一阻值称为电阻器的标称阻值。
例如，某电阻器标称阻值是9kΩ。
重要提示生产厂家为了使用的需要，生产了很多阻值的电阻器。
为了方便生产和使用，国标规定了一系列阻值作为产品的标准，即标称阻值系列。
我国E6、E12、E24电阻器标称阻值系列见表1-6。
表1-6我国E6、E12、E24电阻器标称阻值系列重要提示从表1-6中可以看出E12系列中找不到1.1×10n电阻器，只能在E24系列中找到它。
表2-7中各数×10n可得到不同的电阻阻值。
例如：1.1×10n（n＝3）为1.1kΩ电阻器。
n是正整数或负整数。
1×10为10Ω电阻器。
2．电阻器允许偏差参数在电阻器生产过程中，由于生产成本的考虑和技术原因，无法制造与标称阻值完全一致的电阻器，不可避免存在着一些偏差。
所以，规定了一个允许偏差参数。
不同电路中，由于对电路性能的要求不同，也就可以选择不同偏差的电阻器，这是出于生产成本的考虑，偏差大的电阻器成本低，这样整个电路的生产成本就低。
常用电阻器的允许偏差为±5％、±10％、±20％。
精密电阻器的允许偏差要求更高，如±2％、±0.001％等。
3．电阻器额定功率参数额定功率也是电阻器的一个常用参数。
它是指在规定的大气压力下和特定的环境温度范围内，电阻器所允许承受的最大功率，单位用W表示，一般电子电路中使用1/8W电阻器。
通常额定功率大，电阻器体积大。
对于电阻器而言，它所能够承受的功率负荷与环境温度有关，其关系可用图1-12所示负载曲线来说明。
图中，P为允许功率，P R为额定功率，t R为额定环境温度，t min为最低环境温度，t max为最高环境温度。
电阻的色环标识
棕黑红 绿棕棕 棕黑红 棕绿棕 黄黄棕 绿紫黄 橙黄金 红白金 橙黄灰 绿橙灰
注：上表中，标识误差级别的第四条色环（误差环）未标出，均 为±10%误差。
电阻的标称阻值
电阻的标称阻值是指电阻器表面所标的阻值，是按照国家规定的阻值系列标 注的。见表所示。
阻值系列 允许误差 偏差等级 电阻标称值
E24
±5%
调零
电位器的检测
标称阻值的检测：置万用表欧姆挡于适当量程，先测量电
位器两个定片之间的阻值是否与标称值相符，再测动片与任一 定片间电阻。慢慢转动转轴从一个极端向另一个极端，若万用 表的指示从0(或标称值) 至标称值(或0)连续变化,且电位 器内部无“沙沙”声，则质量完好。若转动中表针有跳动，说 明该电位器存在接触不良故障。
排电阻
单列直插式(A)
内部电路
双列直插式(B)
内部电路
1 R R R R 2R 1 2 3 2R R 2R R n–1 n–2 n– 3 1’ 2’ 3’
R 1 2 3 4 5 6 7 8 9
1 2 3 4 5
1
2
R
R R R
2
3
n
3
n–1 n
n’
2R n/2+1
n/2
敏感 电阻器
热敏电阻器RT
碳膜电阻器 (RT型)
结构：以小瓷棒或瓷管作骨架，通过真空和高温，热分解出的结晶碳沉积
生成碳膜(导电膜)，瓷管两端装上金属帽盖和引线，外涂保护漆。改变碳膜 的厚度和长度，获得不同阻值。 优点：稳定性好、噪声低、价格低、 阻值范围宽 (几欧 几兆欧)。
金属膜电阻器 (RJ型) 结构：以小瓷棒或瓷管作骨架，由合金粉蒸发而成的金属膜形成导电膜，
