水准仪测量实验记录表
测量实验报告 (已填写答案)
工程测量实验报告系别：_____________班级：_____________姓名：_____________学号：_____________工程测量实验室实验一水准仪的认识与使用1、实习报告中文字部分自己填写2、实验或实习报告中的表格，请填写自己或小组观测的数据一、实验目的：1.了解微倾式DS3水准仪的基本构造，认识其主要部件的名称和作用。
2.练习水准仪的安置，瞄准和读数。
3.练习一测站的测量、记录、计算和检核。
二、实验仪器设备和工具：每组实习设备为DS3微倾式水准仪一台、水准尺2根、尺垫1个、铅笔、计算器自备。
三、方法与步骤：1、水准仪的认识：（1）部件名称、位置、作用及使用方法。
（2）了解水准尺分划注记的规律，掌握读数方法。
2、水准仪的使用：（1）安置：要求高度适中，地面坚实稳固，架头水平，仪器连接牢固。
（2）粗平：观察左手大拇指旋转脚螺旋时的运动方向与圆水准气泡的移动方向之间的关系，从仪器构造上注意观察脚螺旋的顺时针(或逆时针)转动与仪器的升降之间的关系。
（3）瞄准水准尺：（4）精平与读数：安置→粗平→瞄准→精平→读数2、实验数据记录：（请填写自己观测的数据，以下为示例）测站测点后视读数（m）前视读数（m）高差（m）备注1 A-1 1.568 1.416 0.152 第1台阶2 A-2 1.568 1.265 0.303 第2台阶3 A-3 1.568 1.114 0.454 第3台阶4 A-4 1.568 0.966 0.602 第4台阶四、注意事项：1.中心连接螺旋要旋紧，防止仪器从架头上摔落。
2.每次读数前，均须消除视差和进行精确整平。
3.记录人员记录数据时，要向观测人员回报，记录以m为单位，记为mm。
4.为了人和仪器的安全，测站点和转点应选在路边。
5.仪器操作时不要用力过猛，脚螺旋，水平微动螺旋都有一定的调节范围，使用时不宜旋到顶端。
五、思考题：1、一个测站的水准测量中，已经观测了后视点，当观测前视点时是否还要再次粗略整平及精确整平？为什么？答：不能进行粗略整平。
水准测量记录计算表1
介绍实习中遇到的技术问题、处理方法、对实习的意见和建议等。学生个人做本次实习的总结。
（四）成绩评定
1、考核的依据是
实习中的表现，出勤情况，对所学知识的掌握程度，实际作业技能的熟练程度，分析和解决问题的能力，完成任务的质量，所交成果资料及仪器工具保护的情况、实习报告的编写水平等。
2、考核的方式有
④负责受护好小组所使用的各种仪器和工具，不得损坏和丢失。
⑤负责本小组成员的考勤，严格作好详细记录，以备老师随时检查。
2、实习过程中应严格遵守相关规定。
3、每天出测前和收工时都应清点仪器工具，检查是否带齐或遗失。每天晚自修时间应检查当天外业观测数据井进行内业计算。每一阶段性工作完成后，要及时收还仪器工具，整理成果资料。
水准测量记录计算表
测站编号
点号
后视读数
前视读数
高差
改正后高差
高程
备注
起点高程为：
35.487m
∑
计算检核
∑a-∑b=∑h
辅助计算
fh=∑h fh允＝±12√n=
V1站＝－fh/n
底页二，必须包含以下内容，除此之外学生可灵活书写：
学生在教师指导下，书写以下内容：
（一）实习目录：实习内容条理总述
（二）前言：说明实习的目的、任务、过程。
在实习中了解学生的操作情况，进行口试质疑、笔试或操作演示等。
3、说明
凡违反实习纪律或缺勤累计达到或超过2天、实习中发生吵架事件、损坏仪器工具几其他公物、未按时上交成果资料和实习报告，抄袭他人成果、伪造成果等，只要符合其中一项，则本次实习成绩均作不及格处理。
四、实习期间小组长的责任：
1、实习期间的各项工作以小组为单位进行。组长要切实负责．合理安排，使每人都有练习的机会，组员之间应团结协作，密切配合，以确保实习任务顺利完成。
水准仪检定记录模板
标准器检定证书号
检定单位
河南省计量科学研究院
标准器使用前后记录
使用前
使用后
检定场地
本中心恒温实验室112房间
检定项目名称
检定结果
备注
外观及各部分相互作用
水准器角值
竖轴运转误差
望远镜分划板撗丝与竖丝的垂直度
视距乘常数
视准线安平误差
交叉误差
i角
望远镜调焦运行误差
自动补偿误差及补偿范围
在ˊ补偿范围内误差为〞
xxxx质量技术监督检验测试中心
水准仪检定原始记录
原始记录编号：xxx
送检单位
送检仪器
水准仪
型号前
样品
来源
现场
送检日期
检定后
送样
检定日期
检定依据
JJG425-2003
环境条件
温度
湿度
其它
检定使用
主标准器
水准仪检定装置
型号
编号
测量不确定度
U=2.6〞k=2
测量范围
检定结论
根据检定结果，该仪器按使用
检定员
核验员
02、实验二_普通水准测量
《土木工程测量》课程实验报告实验编号： 2实验内容：普通水准测量年级专业：____________________________组别：No._________________________组长：___________ 学号：______________组员：___________ 学号：_________________________ _________________________ _________________________ _________________________ ______________报告日期：________年_________月________日《土木工程测量》实验任务书实验二：普通水准测量（两次仪器高法）一、目的与要求1. 熟悉练习图根水准测量的施测、记录、计算、闭合差调整及高程计算方法；2. 掌握水准测量中“两次仪器高法”的施测方法；3. 各项操作轮流进行，每位组员至少作一个测站的观测操作工作。
二、计划与仪器准备1. 实验学时：2学时2. 主要设备：水准仪 1台三角架 1副水准尺（塔尺） 2把钢钎 5支记录板 1块遮阳伞 1把（如果有需要）三、方法与步骤1.场地布置：选一适当场地，在场中选1个坚实点作为已知高程点A（高程假定为HA ＝100.000m），选定B，C，D，E四个坚实点作为待测高程点，进行闭合水准路线测量（具体要求见“四、水准路线要求”）；2. 安置水准仪于A点和待测水准点（右例图为TP1）大致等距离处，进行粗略整平和目镜对光；3. 后视A点的水准尺，精平后读取后视读数a，记入手薄；前视TP1点的水准尺，精平后读取前视读数b，记入手薄。
并计算两点间高差hab；4. 依次连续设站，连续观测，最后测回至A点，形成一条闭合水准路线；5. 计算高差闭合差fh，并判定闭合差fh是否符合限差要求；限差公式为：（mm）或（mm）式中：n ——测站数L ——水准路线的长度，以km为单位6. 如果符合限差要求，则将闭合差fh分配改正，求出改正后各待测点的高程；7. 如果闭合差fh超限，则寻找原因，并重新测量。
工程测量实验报告1
实验1报告实验名称：DS3水准仪的认识和使用实验日期_____ ____专业_________年级____班级____小组____姓名__________一、实验记录表A-1 水准仪测定高差练习___年___月___日天气_____观测___________ 记录_________ 检查__________测站点号后视读数／m前视读数／m高差／m／mm备注仪高(1)仪高(2)二、实验成果1.二次观测高差较差的容许值为______mm，此次实验较差为_______mm，说明实验成果______要求。
2.二次观测点至点高差的平均值为________m，说明点比点_____。
如果假设点的高程＝10.000m，可知仪器的视线高程＝___________m；点的高程＝___________m。
三、实验答题1．粗平仪器，使圆水准气泡居中，应旋转_________；转动望远镜，照准目标，使标尺影像位于望远镜视场中央，应旋转_____________和_____________；使十字丝清晰，应旋转__________，使标尺影像清晰，应旋转________；精平仪器，使符合气泡居中，应旋转______________。
2．粗平仪器时，旋转脚螺旋应遵循______法则；照准目标时，应通过反复_____，消除______；中丝读数前，一定要使符合气泡左右两半的影像_____，其目的是_______________________。
3. 在测定两点间高差时，当望远镜由后视转向前视时，如发现圆水准气泡偏离中心，________再重新粗平，这是因为______________________；但如发现符合水准气泡偏离中心时，则一定要________________________，这是因为__________________________________。
四、存在问题。

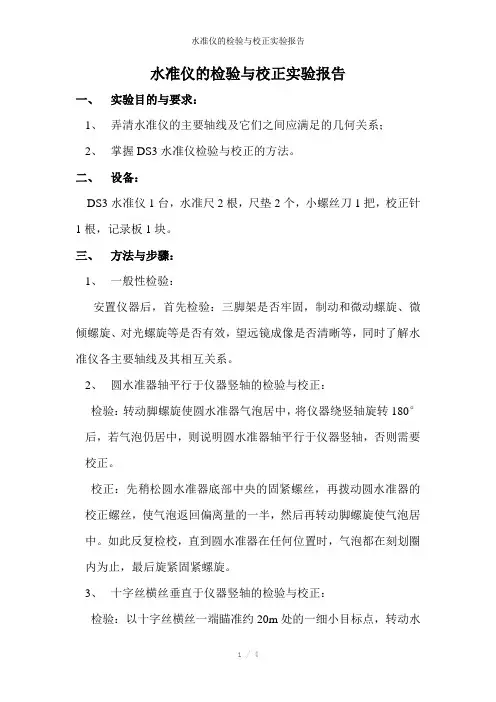

水准仪的检验与校正实验报告参考模板
水准仪的检验与校正实验报告一、实验目的与要求：1、弄清水准仪的主要轴线及它们之间应满足的几何关系；2、掌握DS3水准仪检验与校正的方法。
二、设备：DS3水准仪1台，水准尺2根，尺垫2个，小螺丝刀1把，校正针1根，记录板1块。
三、方法与步骤：1、一般性检验：安置仪器后，首先检验：三脚架是否牢固，制动和微动螺旋、微倾螺旋、对光螺旋等是否有效，望远镜成像是否清晰等，同时了解水准仪各主要轴线及其相互关系。
2、圆水准器轴平行于仪器竖轴的检验与校正：检验：转动脚螺旋使圆水准器气泡居中，将仪器绕竖轴旋转180°后，若气泡仍居中，则说明圆水准器轴平行于仪器竖轴，否则需要校正。
校正：先稍松圆水准器底部中央的固紧螺丝，再拨动圆水准器的校正螺丝，使气泡返回偏离量的一半，然后再转动脚螺旋使气泡居中。
如此反复检校，直到圆水准器在任何位置时，气泡都在刻划圈内为止，最后旋紧固紧螺旋。
3、十字丝横丝垂直于仪器竖轴的检验与校正：检验：以十字丝横丝一端瞄准约20m处的一细小目标点，转动水平微动螺旋，若横丝始终不离开目标点，则说明十字丝横丝垂直于仪器竖轴，否则需要校正。
校正：旋下十字丝分划板护罩，用小螺丝刀松开十字丝分划板的固定螺丝，微略转动十字丝分划板，使转动水平微动螺旋时横丝不离开目标点。
如此反复检校，直至满足要求。
最后将固定螺丝旋紧，并旋上护罩。
4、 水准管轴与视准轴平行关系的检验与校正：检验：在平坦地面上选定相距60-80米的A 、B 两点，放下尺垫立水准尺。
现在距A 、B 等距离处安置水准仪，分别读取A 、B 两点水准尺读数a1、b1，求得正确高差11ab H b a =-。
再在A 点附近2-3米处水准仪，分别读取A 、B 两点水准尺读数a2、b2，求得B 尺的上的应有读数'22ab b a H =+。
若b2='2b 时，说明水准管轴与视准轴平行；若'22b b ≠时，说明水准管轴与视准轴不平行。
水准仪校准报告
水准仪校准报告1. 引言水准仪是一种最基本的测量工具，用于测量地面上的高程差。
为了确保测量结果的准确性，水准仪需要进行校准。
本报告旨在描述对水准仪进行校准的过程和结果，并分析测量误差。
2. 实验装置和方法2.1 实验装置本次校准实验使用的水准仪为XX型水准仪，配备了水准仪支架、准线和视图等必要的附件。
2.2 实验方法本次校准实验采用了两个主要的校准步骤：水平线检验和垂直线检验。
2.2.1 水平线检验：•将水准仪架设在稳定的支架上。
•对水准仪进行粗调，使其大致水平。
•使用调平螺丝进行微调，使水准仪完全水平。
•将目标点设置在与水准仪相同高程的位置上。
•在不同位置上进行测量，记录水准仪的读数、目标点高程和距离。
2.2.2 垂直线检验：•将水准仪架设在稳定的支架上。
•对水准仪进行粗调，使其垂直。
•使用调平螺丝进行微调，使水准仪完全垂直。
•将目标点设置在与水准仪相同高程的位置上。
•在不同位置上进行测量，记录水准仪的读数、目标点高程和距离。
3. 实验结果与分析3.1 水平线检验结果根据水平线检验的实验数据，得出以下结果表格：位置目标点高程（m）水准仪读数（m）距离（m）位置1 100.20 100.19 5位置2 100.20 100.20 10位置3 100.20 100.21 15平均值100.20 100.20 -根据以上数据计算可得水准仪的零误差为0.01m。
3.2 垂直线检验结果根据垂直线检验的实验数据，得出以下结果表格：位置目标点高程（m）水准仪读数（m）距离（m）位置1 100.20 100.19 5位置2 100.20 100.20 10位置3 100.20 100.21 15平均值100.20 100.20 -根据以上数据计算可得水准仪的零误差为0.01m。
4. 实验结论通过对水准仪进行水平线检验和垂直线检验的实验数据分析，得出以下结论：1.水准仪在水平和垂直方向上的误差很小，可以满足正常测量的要求。
经纬仪测量数据记录表格
表3-2 水平角观测记录（方向观测法）仪器型号_____________日期________年_____月_____日天气__________观测者__________记录者__________测站目标水平度盘读数2c=左-（右+180°）盘左、盘右平均值2180）（右左归零方向值各测回归零方向平均值水平角值盘左盘右1 2 3 4 5 6 7 8 9°′″°′″″（0°00′26）″°′″°′″°′″0（1）A 0 00 00 179 59 25 -35 0 00 17 0 00 00 0 00 00105 06 18 B 105 01 00 285 01 03 -3 105 01 02 105 01 28 105 06 18180 54 21C 180 59 10 359 59 00 10 180 59 05 180 59 31 180 54 2173 59 21A 359 59 45 179 59 05 40 0 00 35 0 00 00 0 00 00（0 00 26）（90 01 10）0（2）A 90 01 02 270 01 00 2 90 01 01 0 00 00B 195 12 00 15 12 00 0 195 12 00 105 10 50C 270 50 00 90 50 00 0 270 50 00 180 48 50 A 90 01 40 270 01 00 40 90 01 20 0 00 00（90 01 10）表3-3 水平角观测记录（测回法）仪器型号_____________日期________年________月________日天气________观测者________记录者________测站目标竖盘位置水平读盘读数半测回角值一测回角值一测回角值备注°′″°′″°′″°′″O(1) A左0 00 0060 28 2560 28 3060 28 32B 60 28 25A右180 00 2560 28 35B 240 29 00O(2) A左90 00 5060 28 3060 28 35B 150 29 20A右170 01 2060 28 40B 330 30 00表3-3 竖直角观测记录仪器型号_____________日期________年________月________日天气________观测者________记录者________测站目标竖盘位置竖直读数半测回竖直角一测回竖直角备注°′″°′″°′″A B 盘左96 32 00 -6 32 00-6 32 11瞄准目标测杆底部盘右263 27 38 -6 32 22A C 盘左58 31 30 +31 28 30+31 28 37瞄准目标电线杆顶端盘右301 28 45 +31 28 45。
实验十四 水准仪的检验及校正
实验十四 水准仪的检验及校正一. 实验目的（1）了解水准仪主要轴线及其应满足的几何条件 （2）掌握DS3水准仪检验和校正方法。
（3）掌握水准仪检验和校正方法 二. 实验组织（1）性质：综合性实验。
（2）时数：课内2学时，课外4学时。
（3）组织：每组4人。
三. 实验设备（1）每组借DS3微倾式水准仪或自动安平水准仪l 台、水准尺1对、尺垫2个，校正针1根，小螺丝刀1把，记录板1块，测伞1把。
（2）DAL1528R 数字电子水准仪一台、脚架一副、配套条码标尺1对、尺垫2个。
（3） 自备：铅笔。
四. 实验方法及步骤（DS3微倾式水准仪）（一） DS3微倾式水准仪1．圆水准轴平行于仪器旋转轴的检验与校正（1）检验方法 安置水准仪后，转动脚螺旋使圆水准器气泡居中，然后将仪器旋转180°，如果气泡仍居中，则表示该几何条件满足，不必校正，否则须进行校正。
（2） 校正方法 水准仪不动，旋转脚螺旋，使气泡向圆水准器中心方向移动偏移量的一半，然后先稍松动圆水准器底部的固定螺丝，按整平圆水准器的方法，分别用校正针拨动圆水准器底部的三个校正螺丝，使圆气泡居中。
重复上述步骤，直至仪器旋转至任何方向圆水准气泡都居中为止。
最后，把底部固定螺丝旋紧。
2．十字丝横丝垂直于仪器旋转轴的检验与校正（1）检验方法 安置水准仪整平后，用十字丝横丝一端瞄准一明显标志，拧紧制动螺旋，缓慢转动微动螺旋，如果标志始终在横丝上移动，则表示十字丝横丝垂直于仪器旋转轴，否则需要校正。
（2）校正方法 旋下目镜端十字丝环外罩，用小螺丝刀松开十字丝环的四个固定螺丝，按横丝倾斜的反方向小心转动十字丝环，使横丝水平（转动微动螺旋，标志在横丝上移动）。
再重复检验，直至满足条件为止。
最后固紧十字丝环的固定螺丝，旋上十字丝环外罩。
3．水准管轴平行于视准轴的检验与校正（1）检验方法 在平坦地面上选择相距约80m 的A、B 两点(可打下木桩或安放尺垫)；将水准仪安置于距A、B 两点等距处，分别在A、B 两点上竖立水准尺，读数为1a \、1b ，，求得 A、B 两点间正确高差为：11b a h AB −=为确保观测的正确性，可用两次仪器高法（或双面尺法）测定高差AB h ，若两次测得高差之差不超过3mm，则取平均值作为A、B 两点间正确高差。
利用水准仪进行闭合路径水准测量实验报告【范本模板】
利用水准仪进行闭合路径水准测量实验报告院系：班级：学号:学生姓名：组别:实验日期:一、实验目的1、认识水准仪的各部分构造。
2、利用水准仪进行闭合路径水准测量。
3、对水准测量数据进行误差分析.二、实验仪器三、实验原理1、水准测量是按一定水准路线进行的，并已知一点高程，求算另一点高程的一般方法。
当两点间距较远或高差过大时，则需要将两点之间分成若干段，逐段安置仪器，依次测得各段高差，然后计算两点间的高差。
如各段高差,然后计算两点间的高差。
如要测A、B两点的高差,在A、B两点之间依次设三个点（称为转点，起传递高程作用），安置四次仪器，即设四个测站,每一站可读取后（a i)、前（b i）视读数,得各段高差为：h1=a1—b1h2=a2-b2h3=a3-b3h4=a4—b4两点之间的高差为四个测段高差之和，即：H AB=∑h=∑a—∑b2、双面尺法：采用红、黑两面尺观测,由于同一根尺两面注记差一个常数，这样在一个测站上对每个测点既读取黑面读数，又读取红面读数，据此校核红、黑面读数之差。
由红、黑面测得高差之差应在5mm内。
3、闭合水准路线：从一已知的水准点开始，沿一条闭合的路线进行水准测量，最后又回到该起点,称为闭合水准路线。
如右图所示，设水准点BM1的高程已知,由该点开始依次测量相邻两点间高差h1，h2,h3,h4与BM1点组成闭合水准闭合路线.这时高差总和在理论上应等于零，即：∑h理=0。
但由于测量含有误差，往往∑h理≠0而存在高差闭合差f h，即f h=∑h测。
高差闭合差的大小反映了测量结果的质量，闭合差的允许值f h允视水准测量的等级不同而异，等外水准测量允许的最大闭合差为平原丘陵区 f h允=±40√∑L(mm)山区 f h允=±40√∑n（mm）式中∑L——水准路线总长度,km；∑n——水准路线测站总数.若|f h|>｜ f h允｜，说明测量结果不符合要求，应当返工重测。
