称重仪表接口技术介绍
称重仪表连接电脑的串口连接线

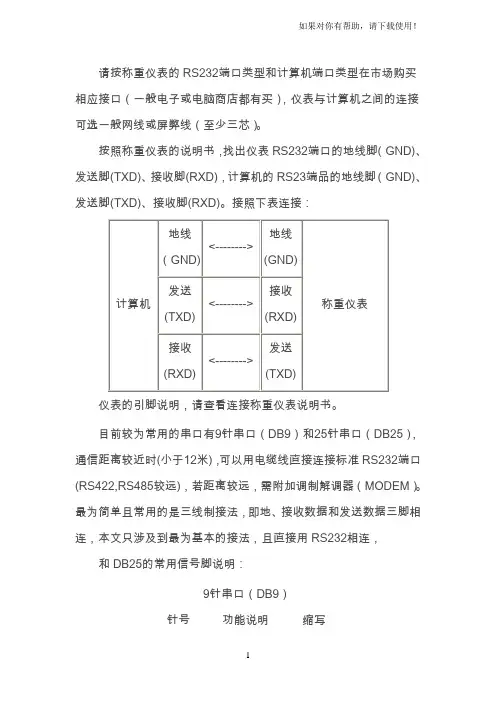

请按称重仪表的RS232端口类型和计算机端口类型在市场购买相应接口（一般电子或电脑商店都有买），仪表与计算机之间的连接可选一般网线或屏弊线（至少三芯）。
按照称重仪表的说明书，找出仪表RS232端口的地线脚（GND)、发送脚(TXD)、接收脚(RXD)，计算机的RS23端品的地线脚（GND)、发送脚(TXD)、接收脚(RXD)。
接照下表连接：计算机地线（GND)<-------->地线(GND)称重仪表发送(TXD)<-------->接收(RXD)接收(RXD)<-------->发送(TXD)仪表的引脚说明，请查看连接称重仪表说明书。
目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(小于12米)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，和DB25的常用信号脚说明：9针串口（DB9）针号功能说明缩写1 数据载波检测DCD2 接收数据RXD3 发送数据TXD4 数据终端准备DTR5 信号地GND6 数据设备准备好DSR7 请求发送RTS8 清除发送CTS9 振铃指示DELL25针串口（DB25）针号功能说明缩写8 数据载波检测DCD 3 接收数据RXD 2 发送数据TXD 20 数据终端准备DTR 7 信号地GND 6 数据准备好DSR4 请求发送RTS5 清除发送CTS22 振铃指示DELL232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）25针－25针9针－25针9针－9针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。
称重仪表的知识
称重仪表的知识一、称重仪表基本原理称重仪表是一种用于测量物体重量的电子设备，其基本原理是利用称重传感器将物体的重量转换为电信号，经过信号处理技术处理后，再通过显示与输出功能将重量信息显示或输出。
二、称重传感器类型称重传感器是称重仪表的核心部件，其类型多种多样，常见的有电阻应变式、电容式、电感式等。
其中，电阻应变式传感器由于精度高、稳定性好、性能可靠等优点，被广泛应用于各种称重仪表中。
三、信号处理技术信号处理技术是称重仪表中的关键技术之一，其作用是将称重传感器输出的微弱电信号进行放大、滤波、线性化等处理，以提取出准确的重量信息。
常用的信号处理技术包括模拟电路信号处理和数字信号处理。
四、显示与输出功能称重仪表的显示与输出功能是其基本功能之一，其作用是将重量信息以数字、模拟等方式显示或输出，方便用户读取和记录。
常见的显示与输出功能包括LED显示屏、液晶显示屏、串行通信输出等。
五、校准与标定方法校准与标定是保证称重仪表准确性和可靠性的重要环节，其方法包括砝码标定法、替代法、标准物质法等。
在校准与标定过程中，需要严格按照操作规程进行，以确保结果的准确性和可靠性。
六、应用领域与行业称重仪表的应用领域非常广泛，包括化工、食品、医药、建材、能源等众多行业。
在这些行业中，称重仪表主要用于物料计量、过程控制、质量检测等方面，为生产管理提供重要的数据支持。
七、安装与调试步骤安装与调试是保证称重仪表正常工作和提高测量准确性的重要步骤。
在安装与调试过程中，需要按照规定的步骤进行操作，注意调整传感器的安装角度和位置，确保仪表的稳定性和准确性。
八、常见故障与排除在使用过程中，称重仪表可能会出现各种故障，如显示不准确、无显示、电源故障等。
针对不同的故障，需要采取相应的排除方法，如更换传感器、调整电路参数、检修电源等。
同时，也需要定期对设备进行维护和保养，以保证其正常运转。
九、发展趋势与新技术随着科技的不断进步和应用需求的不断提高，称重仪表也在不断发展和改进。
串口秤的原理和应用方法
串口秤的原理和应用方法1. 串口秤的原理串口秤是一种通过串口通信方式与计算机交互的电子秤。
它通过串口接口连接到计算机，使用串口通信协议实现数据传输和命令控制。
串口秤的工作原理主要包括传感器、A/D转换器、串口通信模块和控制器。
1.1 传感器串口秤的核心是传感器，它能将物体的重量转换为电信号。
常见的传感器包括压力传感器、应变片、压电传感器等。
它们能够感知物体施加在上面的重力或压力，并将其转换为电信号输出。
1.2 A/D转换器传感器输出的电信号是模拟信号，需要经过A/D转换器转换为数字信号才能被计算机识别和处理。
A/D转换器能够将模拟电信号转换为对应的数字值，常见的转换方式有逐次逼近型和双积分型。
转换结果以二进制形式传输给控制器和计算机。
1.3 串口通信模块串口通信模块主要负责串口通信协议的实现和数据传输。
常见的串口通信协议有RS232、RS485等。
它能够将数字信号通过串口接口传输给计算机，并接收计算机发送的命令和数据。
1.4 控制器控制器是串口秤的核心处理器，它能够接收串口通信模块传输的数据和命令，并进行处理和控制。
控制器还可以存储和管理秤的相关参数和配置信息。
通过控制器，可以实现对秤的校准、单位切换、零点调整等功能。
2. 串口秤的应用方法串口秤由于其与计算机的高度集成，具有灵活性高、数据处理能力强的特点，被广泛应用于各个领域。
下面介绍几种常见的串口秤的应用方法。
2.1 与商业软件配合串口秤常用于商场、超市等销售场所。
通过串口通信，串口秤可以与POS系统或其他商业软件配合使用。
商业软件可以通过串口通信与串口秤建立连接，实时获取商品的重量信息，并进行价格计算和库存管理。
2.2 数据采集与分析串口秤的数据可以通过计算机进行采集和记录。
例如在实验室或工业领域，可以将串口秤与计算机连接，利用串口通信将重量数据传输给计算机。
计算机可以对数据进行分析、统计和报表生成，方便实时监测和生产管理。
2.3 自动化控制串口秤也可以应用于自动化控制系统中。
D10数字式电子称重仪表使用说明书
D10数字式电子称重仪表使用说明书2012年04月版限公司目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)三、仪表与大屏幕的连接使用 (2)四、仪表与电脑的连接使用 (2)五、仪表与蓄电池的连接使用 (2)第三章称重记录的贮存与打印 (2)一．称重记录的贮存 (2)二. 皮重存储的输入方法： (3)三. 称重记录的打印 (3)四. 统计报表的打印 (4)五．称重记录的查询 (6)六．称重记录的删除 (7)七．查询打印 (8)附录A：打印操作举例： (8)附录B：明细表及统计报表示例 (10)第一章技术参数1、型号：D102、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多16个数字传感器或数字模块3、显示：7位白光LED数码管，7个状态指示符。
4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式串行输出方式，电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。
9、数据贮存可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存2400组称重记录，20组过载记录。
10、使用环境电源输入AC110~220V 50~60HZDC 12V使用温度0℃~ 40℃储运温度-25℃~ 55℃相对湿度≤85%RH11、外型339×110×230 mm12、自重约3.7公斤第二章 安 装 联 接 一、仪表与数字传感器的连接本仪表可接C 系列和E 系列数字传感器,接法如下：数字传感器接口及说明三、仪表与大屏幕的连接使用可接柯力或耀华大屏幕，接法如下 1.RS232接法2.电流环接法四、仪表与电脑的连接使用本仪表串口通讯方式是RS232。
仪表接口技术介绍
常用接口
• 什么是RS-232-C接口？采用RS-232-C接口有何特点？ 传输电缆长度如何考虑？
RS-232-C接口（又称 EIA RS-232-C）是目前最常用的一种串 行通讯接口。它是美国电子工业协会（EIA）制定的用 于串行通讯的标 准。该标准规定采用一个25个脚的 DB25 连接器，对连接器的每个引脚的信号内容加以规定， 还对各种信 号的电平加以规定。
网 络 基 础
(入门知识)
网络基础
网络入门
概念: • 一组互相连接的计算机和其他设备称作一个网络.
• 把计算机连接起来以便共享资源叫作组网.
• 限制在一定地域的网络叫局域网(LAN, Local Area Network).
• 当网络的地理范围不断扩大,可以把不同城市不同国家连 接起来时局域网(LAN)就变成了广域网(WAN, Wide Area Network).
RS232
单端 全双工 15m
RS422
平衡 全双工 600m (另有资料 :1200mm)
RS485
平衡 半双工 600m (另有资料 :1200mm)
常用接口
RS232, RS422, RS485的比较:
20kbps 10Mbps (12m) 10Mbps (12m)
传输速率
1Mbps (120m)
网络基础
网络布局(网络拓扑结构)基本上分为三种:
总线形 星形 环形
网络基础
计算机
终结器 终结器
总线形拓扑结构
网络上的数据以电子信号的形式发送给网上所有计算机;然 而,信息只被那个地址与信号中地址相匹配的计算机所接收 ,在某一时间,只有一台计算机可发送信息. 终结器可阻止信号反射.
网络基础
ZJ8100.00称重仪表说明书
：6位7段 高 亮度 红 色L E D数码 管 ：采用毛重和净重切换显示方式 ： 显示 范 围3 0 0－5 0 0 0 0 ： 分度 值1、2、5、1 0、2 0、5 0可 选 ：可选十位、百位、千位、万位 ：O . L ：最左边数码管前面加“－”号 ： 共6个
1.3 模拟部分
适用的传感器类型 ：适用于所有电阻应变式测力与称重传感器
30
6. 1. 2 R S2 32连接电 路
30
6. 1. 3 仪表 与上位机 通过R S2 32联接 示意图
30
6 .2 RS 48 5通 讯口
32
6.2.1 接口卡规范
32
6. 2. 2 R S4 85连接电 路
32
6. 2. 3 仪表 与上位机 通过R S4 85联接 示意图 3 2
6.3 通讯菜单
(3)多种 测 试功 能 ◆上电时，变送器自诊断功能 ◆变 送 器能 自 动识 别 各种 选 配件 ， 例如R S 2 3 2通 讯 板、 模 拟量 输 出板 、 并 自动添加选配件测试功能和选配件菜单 ◆能显示当前信号电压（毫伏值）
(4)参数 保 存功 能 ◆使变送器参数恢复至出厂设置 ◆使变送器参数恢复至以前保存的值
GROSS(毛 重) 显 示重 量 为毛 重 时灯 亮 在 称重 显 示状 态 下， 毛 重与 NET(净 重) 显 示重 量 为净 重 时灯 亮 净 重指 示 灯只 有 一个 亮
显 示 MD(稳 定)
重量值不稳定时灯亮
ZERO(零点) 显 示值 位 于零 点 范围 时 灯亮
SP1(输 出1 ) 开 关量S P 1有 输 出时 灯 亮
5
2.3 传感器输出及输入灵敏度
5
2.4 接口联接
XK3168电子称重仪表技术手册
XK3168电子称重仪表技术手册XK3168电子称重仪表技术手册目录第一章概述••••••••••••1第二章主要技术指标••••••••••••3第三章安装连接••••••••••••5第四章量程标定••••••••••••8第五章参数设置••••••••••••9第六章定时关机•••••••••••13亲爱的用户：在使用仪表前，敬请仔细阅读本手册该产品执行标准GB/T7724——2008检定规程JJG649-90第一章概述XK3168电子称重仪表采用高速高精度A/D 转换技术,以可靠的硬件电路,先进的元器件，和科学的管理软件相接合，并采用金属外壳以提高屏蔽性能和抗干扰能力。
在生产过程中严格执行先进的生产工艺和检测手段，具有很高的可靠性和稳定性。
XK3168电子称重仪表的技术性能：（1）采用8位单片机，高速A/D转换技术,转换速度快,分辨率高。
（2）全数字式键盘标定，标定方法简单明确。
（3）具有称重显示、日期、车号、皮重的设置功能,单位和货号的设置可选。
(4）具有一次置皮称重，或同一车辆的皮重、毛重的任意顺序称量，及多辆车交叉称重功能。
（5）具有称重结果的查询，多联单打印，累计数打印功能。
打印项目包括：序号、日期、车号、单位号、货号、毛重、皮重、净重等信息。
最多可存储500次称重结果。
（6）仪表本身自带微型打印机,打印方便可靠,而且成本大大降低。
（7）配有RS－232C和RS－422串行通讯接口。
并具有与之配套的大屏幕。
（8）具有可靠的数据断电保护功能及万年历时钟功能。
（9）具有定时关机功能。
（10）具有交直流两用功能,可外接12V电瓶。
（11）具有超载记录功能。
第二章主要技术指标满量程净输入范围： ( 3~35) mV称台始重信号范围： (0~20) Mv准确度等级Ⅲ级 n=3000A/D转换速率: >50次/秒内分辨率： 1/50万显示分度值： 1/2/5/10/20/50/100可选非线性：≤0.01%FS零点温漂：≤0.1 μV/℃满量程温度系数：≤5×10-6/℃零点跟踪： 0.5e/1.0e/1.5e/2.0e可选开机置零范围： 10%FS置零键置零范围： 4%FS/100%FS可选传感器供桥电压: DC8V,可接8只阻抗不低于350Ω的传感器大屏幕接口： RS-422串行接口,波特率4800串行接口： RS-232C和RS-422, 波特率4800工作温度： 0~+40℃相对湿度：≤90%RH电源： AC220V（-15%~+10%)50Hz±2%功耗：≤15W键盘：数字键0~9及16个功能键显示屏： 6位LED显示，4个状态指示灯外型尽寸： 305×223×170重量： 2.1kg第三章安装联接一、传感器接口传感器接口采用DB—9芯孔连接器,引脚定义如下:1、与六线传感器的连接2、与四线传感器的连接二、串行通讯接口RS-232C和大屏幕接口RS-422。
DM1150 称重显示仪 称重控制器 称重控制仪表 RS485通讯 4-20mA输出
DM1150系列称重显示仪一、概述DM1150系列称重显示仪是智能型高精度的测量控制仪表，与称重拉压力传感器及变送器配接可构成各种量程和规格测控系统。
产品采用表面封装模块化工艺，提高仪表的抗干扰能力，具有显示、控制、变送、通讯、等功能，广泛适用于电力、冶金、石化、轻工、制药、环保、能源等领域。
二、功能特点多种外形尺寸可选择，单路输入，六位高精度显示。
具有去皮、空秤、报警、编程、定值点、变送输出设置等功能。
隔离防雷RS485接口，标准MODUBS-RTU通讯协议。
采用铁电存储器，断电后参数设置永久存储更稳定可靠。
输出稳定的激励电源供传感器配电。
三、主要技术指标输入通讯输出输入信号单通道，万能输入接口RS232/RS485 MODBUS-RTU、打印接口精度0.2％FS 16位AD转换器波特率 1.20～57.60Kbps速度12次/秒变送输出电源精度0.05%，16位DA或0.2%，12位DA 供电AC85～265V 50/60HZ或DC10～30V功耗<4W电流输出4～20、0～10、0～20mA(负载电阻≤250Ω)馈电传感器激励电压：5V/12V/24VDC电压输出1～5V、0～5V、0～10V (负载电阻≥200KΩ)其他参数报警输出工作环境温度-10～60℃湿度<85％RH触点容量AC220V/5A 安装方式开孔柜装四、产品尺寸、端子接线外形尺寸及开孔尺寸对应表外形尺寸开孔尺寸横式160×80×125 151×76mm方形96×96×110 92×92mm横式96×48×110 92×44mm(1)横式160×80端子接线图五、产品选型智能测控仪DM1150-□□-□□□-□□()备注：1、选型时根据接线图选择功能，因接线端子数量有限，同一组端子上只能选择一种功能，2、选型必须完整，没有选到的功能也要填上代码。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11 12 13 24
接收+
发送+ 发送 接收+ 接收 -
计算机
接收 发送+ 发送 -
起始字符
STX 0X02
地址 31～3F
方向 U或D
功能码 A～Z
数据 字符串
结束 CR(OD)
地址31～3F对应仪表中参数F4.5.3设置1～15
常用接口
RS232, RS422, RS485的比较:
标准 项目 驱动方式 数据连通方式 最大传输距离
3.
4. 5. 6. 7. 8. 9.
80000
G10000 20000 1000 4000 8000 G1000
13.
14. 15. 16. 17. 18. 19.
800
G100 200 G10 10 40 80
23.
24. 25. 26. 27.
4
8 2 +5V
33.
34.
动态输出
净重状态
43. 地
常用接口
• 什么是RS-232-C接口？采用RS-232-C接口有何 特点？传输电缆长度如何考虑？
RS-232-C接口（又称 EIA RS-232-C）是目前最常用的 一种串行通讯接口。它是美国电子工业协会（EIA）制 定的用于串行通讯的标 准。该标准规定采用一个25个 脚的 DB25连接器，对连接器的每个引脚的信号内容加 以规定，还对各种信 号的电平加以规定。
可用计算机中的超级终端 应用程序来测试.
DSR RTS
CTS
RI
8
9
5
22
常用接口
• 由于RS-232接口标准出现较早，不足之处有以下四 点：
1） 接口的信号电平值较高，易损坏接口电路的芯片，又 因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电 路连接。 2） 传输速率较低，在异步传输时，波特率为20Kbps。 3） 接口使用一根信号线和一根信号返回线而构成共地的 传输形式， 这种共地传输容易产生共模干扰，所以抗噪声 干扰性弱。 4） 传输距离有限，最大传输距离标准值为50英尺(15米) 。
常用接口
• 串行传送-----数据在单条1位宽的传输线上,一位一位 地按顺序分时传送.
源
0 1 1 0 1 0 1 0
目 的
串行传送
• 比较: 并行传送速度高,而距离短; 串行传送速度慢, 而距离长.
常用接口
串行数据的连通方法:
•单向数据通路:只能进行一个方向的数据传送. •半双工数据通路:可以交替地进行双向数据传送. •全双工数据通路:可以同时地进行双向数据传送.
十进制数 0 1 2 3 4 8421码 0000 0001 0010 0011 0100 十进制数 8 9 10 11 12 8421码 1000 1001 0001 0000 0001 0001 0001 0010
5
6 7
0101
0110 0111
13
14 15
0001 0011
0001 0100 0001 0101
网 络 基 础
(入门知识)
网络基础
网络入门
概念: • 一组互相连接的计算机和其他设备称作一个网络.
• 把计算机连接起来以便共享资源叫作组网.
• 限制在一定地域的网络叫局域网(LAN, Local
Area Network). • 当网络的地理范围不断扩大,可以把不同城市不同国家连 接起来时局域网(LAN)就变成了广域网(WAN, Wide Area Network).
接收器输入 电压
接收器输入 阀值 接收器输入阻 抗
常用接口
什么是20mA电流环? •20mA电流环是一种数字通信接口,它与RS －232不同,它是用电流的”通”或”断 ”表示”0”或”1”;而RS－232是用电 平的高低来表示”0”或”1”.
•20mA电流环的传输距离为300米
常用接口
•电流环方式和RS－232相比，具有远距离 、高速度的通讯能力及对工业现场有很 强的抗干扰能力和抑制能力的优点。对 于噪声严重、环境复杂的工业现场，电 流环的强抗干扰能力显得特别突出，电 流环远距离传输信号衰减小，不需加中 继器等额外设备，又节约投资。
B
使能
信号地
常用接口
• 逻辑“1”以两线间的电压差为+（2—6） V表
示；逻辑“0”以两线间的电压差为-（2—6）V 表示。接口信号电平比RS-232-C降低了，就不 易损坏接口电路的芯片， 且该电平与TTL电平 兼容，可方便与TTL 电路连接。
常用接口
2. RS-422及RS485数据最高传输速率为 10Mbps 3. RS-422及RS485接口是采用平衡驱动器 和差分接收器的组合，抗共模干能力增 强，即抗噪声干扰性好。 4. RS-422及RS485接口的最大传输距离标 准值为2000英尺(约600米)，实际上可更 远.
常用接口
I电流
20mA
4mA 空秤 满量程
W称量值
常用接口
• 带4～20mA模拟量输出的产品:(举例)
IND110 WM0800 A100
PTPN-1800
JXPA-1080
T600.08
常用接口
4～20mA模拟量输出接口与20mA电流环接口 的差别？ 传输的信号不同：
• 4～20mA模拟量输出接口传输的信号是：连续 变化的模拟量；
驱动负载电阻 驱动输出电流 ±500mA －25～＋25V (max) －12～＋12V －3～＋3V 3～7 KΩ 100Ω ±150mA －12～＋12V (max) －7～＋7V －0.2～＋0.2V ＞4 KΩ 54Ω ±150mA －12～＋12V (max) －7～＋12V －0.2～＋0.2V ＞12 KΩ
METTLER
TOLEDO
称重显示仪接口技术介绍
ZHAO LIANSEN
目
录
•常用接口 •网络基础 •现场总线
面向 销售人员
常 用 接 口
常用接口
•什么是接口?
两个设备之间进行信息交换或信号
传输需要借助接口来实现. 接口是用来进行交换信息或传输信
号的设备.
常用接口
信号形式:
• 模拟信号------是随时间连续变化的信号(例:电压,电 流) • 数字信号------是一系列离散的电脉冲或光脉冲信号.
接口形式:
• 数字式接口-----交换数字信息.(脉冲信号,电平的” 高”或”低”分别表示”0”或”1”; 电流的”通” 或”断”表示”0”或”1”) • 模拟式接口-----传输模拟信号(例:电压,电流)
常用接口
数据传送的方式(数字式接口):
• 并行传送-----数据在多条并行1位宽的传输线上同时由源传到目 的.这种方式是多位并行传送,而字节串行传送. • 例:8142-PRO的并行口输出到打印机
RS232
单端 全双工 15m
RS422
平衡 全双工 600m (另有资 料:1200mm)
RS485
平衡 半双工 600m (另有资 料:1200mm)
常用接口
RS232, RS422, RS485的比较:
20kbps 10Mbps (12m) 10Mbps (12m)
传输速率
1Mbps (120m)
常用接口
• 针对RS-232的不足，于是就不断出现了一些新的接口 标准，如RS-422和RS485.特点如下：
1. RS-422,RS485的电气特性：RS-422、RS-485与RS-232 不一样，数据信号采用差分传输方式，也称作平衡传 输，它使用一对双绞线，将其中一线定义为A，另一线 定义为B.如下图。 A
8位数据线
0 1 0 1 0 1 1 0 0 1 0 1 0 1 1 0
源
准备就绪
选通
目 的
并行传送
常用接口
• BCD码接口(例:LYNX的BCD码输出选件)
1. 2. 10000 40000 11. 12. 100 400 21. 22. G1 1 31. 400000 32. 800000 41. 地 42. 地
常用接口
电流环的连接
电流信号
发送器 (仪表)
接收器 (大屏显示)
一台8142PRO仪 表连接 一台8662大屏显 示器
电流信号
发送器 (仪表)
接收器 (大屏显示)
一台8142PRO仪 表连接
两台8662大屏显 示器
接收器 (大屏显示)
常用接口
什么是4～20mA模拟量输出接口？
4～20mA模拟量输出接口输出的信号是连续变 化的模拟量。在称重领域中，仪表或重量变送 器输出的4～20mA模拟量是用来表示称量值的大 小，通常4mA表示空秤信号，而20mA表示满量程 信号。
常用接口
• 实际上RS-232-C的25条引线中有许多是很少使用的， 在计算机与终端通讯中最简单的全双工系统只使用3 条引线,即“发送数据”、“接收数据”和“信号地 ”。所以采用DB-9的9芯插头座，传输线采用屏蔽双 绞线。 • 计算机上接口RS-232-C最常用的3条引线的信号内容 见附表
符号
TXD RXD GND
• RS485接口组成的半双工网络，一般只需二根连线， RS485接口一般采用平衡双绞线传输。最好采用屏蔽双 绞线传输,。
常用接口
一台计算机连接多台8142PRO8 (HOST方式)
8142PRO8-#1
COM2
8142PRO8-#1
COM2
8142PRO8-#1
COM2
11 12 13 24
11 12 13 24
常用接口
RS422的连线方式(四线方式)
T1-A T1-B R1-A R2-A
R2-B
