直流电阻测试仪的工作原理和结构特征
直流电阻电桥电阻测试仪原理
直流电阻电桥电阻测试仪原理1 前言电气领域中，电阻是一个重要的电性量，测量电阻的精确度可以直接影响我们的实验结果和项目成果。
为了保证测量的精度和准确度，我们需要使用专业的仪器来进行测量。
本文将介绍一款常用的电阻测试仪——直流电阻电桥电阻测试仪的原理和工作方式，希望能为大家提供一定的参考和帮助。
2 直流电阻电桥电阻测试仪是什么？直流电阻电桥电阻测试仪，也被称为简称“电桥”，是一种用来测量电阻的仪器。
电桥测量电阻时可以达到较高的精度和准确度，常用于精密实验和工业控制领域中。
3 电桥测量电阻的原理电桥测量电阻的原理是基于电阻与电阻之间串联和并联的电性质，高精度电桥的基础结构一般由四个电阻、一个电源和一个指针式电表组成，结构简单，但具有很高的测量精度。
电桥利用了电路对称补偿原理，即通过对电桥中的每个分支进行调整，使得两个对角线上的电压相等，从而达到电桥平衡的状态，测得的电阻值即为要求的电阻值。
4 电桥测量电阻的工作步骤电桥的测量电阻的步骤如下：4.1 调整电臂在使用电桥时，需要将调整电阻的电臂往外旋转，使其与未知电阻并联起来，调整到一定电位后，再按电桥的操作步骤，调整电桥其余三个电阻的大小和相互间的配合，使得电桥的两个对角线的电位相等。
4.2 测量电阻在电桥平衡时，我们可以用电表进行读数，通过对电表的读数值进行计算，可以得到所要测量的电阻的值。
5 电桥测量电阻的优劣与电桥的分类电桥的测量精度取决于仪器的制作工艺和组成部分，不同的制作工艺和组成部分对仪器的测量精度有着显著的影响，因此，电桥可以分为以下几类：5.1 一般电桥一般电桥是在实验室中进行日常实验时使用的一种电桥，具有较低的测量精度和稳定性，多用于一般性实验。
5.2 中档电桥中档电桥具有较高的测量精度和稳定性，同时价格相对一般电桥较贵，主要用于高精度实验和产线生产的控制。
5.3 高档电桥高档电桥是测量精度和稳定性最高的电桥类型，一般用于实验室和精密生产过程中的控制，其价格也是最高的。
直流电阻速测仪技术原理和应用
直流电阻速测仪技术原理和应用直流电阻速测仪是一种用于快速检测电路中电阻的设备。
它可以测量电路中电阻的大小，并提供快速、准确的反馈。
在本文中，我们将讨论直流电阻速测仪的技术原理和应用。
技术原理直流电阻速测仪的测量原理基于欧姆定律。
该定律指出，电路中的电流和电阻成正比，而电流和电压成反比。
利用欧姆定律，我们可以计算电路中电阻的大小。
直流电阻速测仪利用的是韦斯顿电桥的原理。
韦斯顿电桥由四个电阻组成，其中两个电阻是电桥上的可调电阻，另外两个电阻是固定的。
当电桥平衡时，它们的电阻值相等。
将待测元件接入电桥中，调整可调电阻直到电桥平衡，此时可计算出待测元件的电阻值。
直流电阻速测仪不同于其他测试元件的方法，如万用表和LCR表。
它以更高的速度测量电路中的电阻，并且不需要预先扫描元件。
这使得直流电阻速测仪成为工业环境中必备的测试设备。
应用直流电阻速测仪可以在许多应用中使用，其中包括：1.工业环境中的质量控制在工业环境中，直流电阻速测仪通常用于质量控制。
它可以快速、准确地测量电阻器、连线和其他元件的电阻。
这种设备的高速度使得在生产线上进行品质控制测试变得更加容易和快速。
2.电子电路自动测试直流电阻速测仪可以与测试设备一起使用，实现自动测试。
在制造过程中，不同的元件要进行测试，可能会耗费很多时间。
使用直流电阻速测仪结合自动测试设备可以大大提高测试速度和准确度。
3.维修和故障排除在维修和故障排除电路时，直流电阻速测仪可以帮助技术人员快速发现问题。
通过测量电路中每个元件的电阻，技术人员可以确定哪些元件已经损坏，需要更换或修理。
直流电阻速测仪也可以帮助技术工程师进行系统总体诊断，帮助他们快速找出问题所在。
总结直流电阻速测仪是一种用于测量电路中电阻大小的设备。
它基于欧姆定律和韦斯顿电桥的原理进行工作。
直流电阻速测仪在质量控制、自动测试和维修和故障排除等方面都有广泛的应用。
它的高速度和准确性使其成为工业环境中不可缺少的测试设备。
直流电阻测试仪的工作原理
直流电阻测试仪的工作原理直流电阻测试仪是一种用于测量电路中直流电阻的仪器。
它的工作原理是基于欧姆定律和电桥原理。
我们来了解一下欧姆定律。
欧姆定律是描述电流、电压和电阻之间关系的基本定律。
根据欧姆定律，电流等于电压除以电阻，即I = U/R，其中I为电流，U为电压，R为电阻。
通过测量电流和电压，我们可以计算出电阻的值。
而电桥原理是电阻测量的基础。
电桥是由四个电阻和一个电流源组成的电路。
当电桥平衡时，即电桥两侧电压相等时，可以根据电桥的性质推导出待测电阻的值。
直流电阻测试仪利用了这两个原理，通过测量待测电阻两端的电压和流过待测电阻的电流，计算出电阻的值。
具体工作过程如下：1. 首先，将待测电阻连接到直流电阻测试仪的测量端口上。
2. 通过操作直流电阻测试仪，使其输出一个已知大小的电流。
3. 测量待测电阻两端的电压，可以使用电压表或直流电阻测试仪自带的测量功能。
4. 根据欧姆定律，计算出待测电阻的值。
将测得的电流值和电压值代入欧姆定律的公式中，即可得到电阻的值。
需要注意的是，直流电阻测试仪在测量过程中要保证电路的稳定性和精确性。
因此，通常会采用高精度的电流源和电压测量仪器，以确保测量结果的准确性。
直流电阻测试仪还可以进行多种测量模式的切换，例如四线测量和两线测量。
四线测量可以消除电路中的接触电阻和导线电阻对测量结果的影响，提高测量的精确度。
总结起来，直流电阻测试仪通过测量待测电阻两端的电压和电流，利用欧姆定律计算出电阻的值。
它是一种常用的电子测量仪器，广泛应用于电子工程、电力系统和科学研究等领域。
通过使用直流电阻测试仪，我们可以准确地测量电路中的直流电阻，从而帮助我们分析和解决电路中的问题。

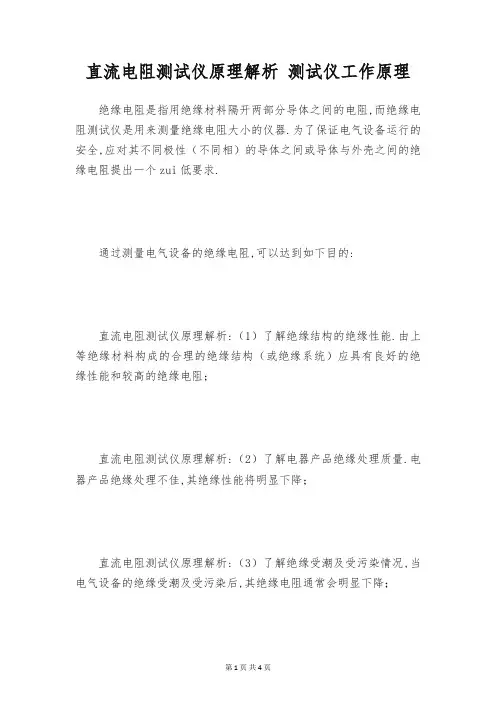

直流电阻测试仪原理解析 测试仪工作原理
直流电阻测试仪原理解析测试仪工作原理绝缘电阻是指用绝缘材料隔开两部分导体之间的电阻,而绝缘电阻测试仪是用来测量绝缘电阻大小的仪器.为了保证电气设备运行的安全,应对其不同极性（不同相）的导体之间或导体与外壳之间的绝缘电阻提出一个zui低要求.通过测量电气设备的绝缘电阻,可以达到如下目的:直流电阻测试仪原理解析:（1）了解绝缘结构的绝缘性能.由上等绝缘材料构成的合理的绝缘结构（或绝缘系统）应具有良好的绝缘性能和较高的绝缘电阻；直流电阻测试仪原理解析:（2）了解电器产品绝缘处理质量.电器产品绝缘处理不佳,其绝缘性能将明显下降；直流电阻测试仪原理解析:（3）了解绝缘受潮及受污染情况,当电气设备的绝缘受潮及受污染后,其绝缘电阻通常会明显下降；直流电阻测试仪原理解析:（4）检验绝缘是否能够承受耐电压试验.若在电气设备的绝缘电阻低于某一限值时进行耐电压测试,将会产生较大的试验电流,造成热击穿而损坏电气设备的绝缘.因此,通常各式各样试验标准均规定在耐电压试验前,先测量绝缘电阻.变比测试仪注意事项在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及依据国家电力部的防备性试验规程中，要求对运行的变压器定期进行匝数比或电压比测试。
传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试时只能单相进行，工作效率低。
QJ35—2全自动变比测试仪克服了传统变比电桥测试的缺点。
变比测试仪屏幕接受了大屏幕点阵液晶显示屏，具有中文菜单提示功能，操作简便直观，一次完成三相变比测试，测试速度快、精准度高、保护功能完善。
性能特点：1、测试量程宽，最高可达5000、2、测试速度快，11秒钟完成三相测试。
3、可对CT、PT、CVT以及Z形联接变压器进行测试。
4、具有盲测变比、组别测试功能。
5、不掉电时钟和日期显示，数据存储功能。
6、高、低压反接的保护功能。
7、变压器短路、匝间短路保护功能。
8、电源输入380V保护。
9、热敏打印机打印功能，快速、无声。

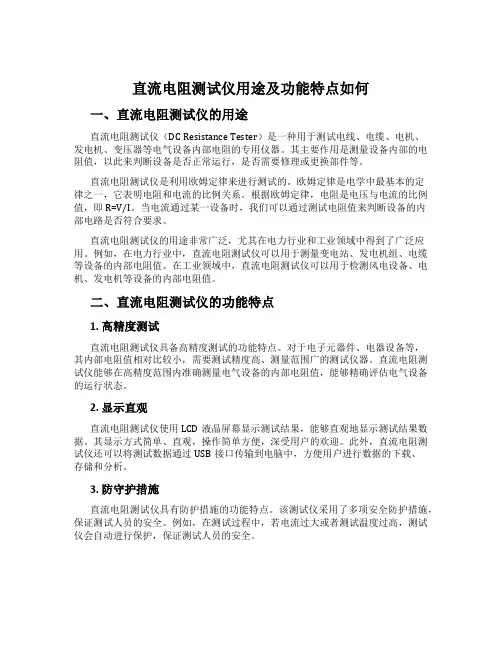

直流电阻测试仪用途及功能特点如何
直流电阻测试仪用途及功能特点如何一、直流电阻测试仪的用途直流电阻测试仪（DC Resistance Tester）是一种用于测试电线、电缆、电机、发电机、变压器等电气设备内部电阻的专用仪器。
其主要作用是测量设备内部的电阻值，以此来判断设备是否正常运行，是否需要修理或更换部件等。
直流电阻测试仪是利用欧姆定律来进行测试的。
欧姆定律是电学中最基本的定律之一，它表明电阻和电流的比例关系。
根据欧姆定律，电阻是电压与电流的比例值，即 R=V/I。
当电流通过某一设备时，我们可以通过测试电阻值来判断设备的内部电路是否符合要求。
直流电阻测试仪的用途非常广泛，尤其在电力行业和工业领域中得到了广泛应用。
例如，在电力行业中，直流电阻测试仪可以用于测量变电站、发电机组、电缆等设备的内部电阻值。
在工业领域中，直流电阻测试仪可以用于检测风电设备、电机、发电机等设备的内部电阻值。
二、直流电阻测试仪的功能特点1. 高精度测试直流电阻测试仪具备高精度测试的功能特点。
对于电子元器件、电器设备等，其内部电阻值相对比较小，需要测试精度高、测量范围广的测试仪器。
直流电阻测试仪能够在高精度范围内准确测量电气设备的内部电阻值，能够精确评估电气设备的运行状态。
2. 显示直观直流电阻测试仪使用LCD液晶屏幕显示测试结果，能够直观地显示测试结果数据。
其显示方式简单、直观，操作简单方便，深受用户的欢迎。
此外，直流电阻测试仪还可以将测试数据通过USB接口传输到电脑中，方便用户进行数据的下载、存储和分析。
3. 防守护措施直流电阻测试仪具有防护措施的功能特点。
该测试仪采用了多项安全防护措施，保证测试人员的安全。
例如，在测试过程中，若电流过大或者测试温度过高，测试仪会自动进行保护，保证测试人员的安全。
4. 多种测试模式直流电阻测试仪还具有多种测试模式的功能特点。
该测试仪可以设置多种测试模式，包括手动模式、自动模式、比较模式等多种测试模式。
测试人员可以根据不同的测试需求进行选择，对测试效果进行优化。
电阻测试仪的工作原理
电阻测试仪的工作原理电阻测试仪是一种常用的电子测量仪器，用于测量电路中的电阻值。
在实际应用中，电阻测试仪具有很高的精度和可靠性，广泛应用于各个领域，例如电子制造、仪器仪表、通讯等。
一、电阻测试仪的基本原理电阻测试仪的工作原理基于欧姆定律，即在电流不变的情况下，电阻值与通过它的电压成正比。
电阻测试仪通过施加恒定电压或电流，测量在测试电路中产生的电压或电流，从而计算出被测电阻的阻值。
二、电阻测试仪的结构和元件电阻测试仪通常由电源、电路、显示屏等主要结构组成。
1. 电源：电阻测试仪需要一定的电源供电，常见的有交流电源和直流电源两种。
电源提供必要的电流或电压给测试电路。
2. 电路：电路是电阻测试仪的核心部分，一般由稳流源、测量电压源、信号处理电路和显示电路等组成。
- 稳流源：稳流源是为了保证测试电流的稳定性，通常使用恒流源或者反馈电路来实现。
稳定的电流源可确保测试结果的准确性。
- 测量电压源：为了测量电阻产生的电压，需要一定的电压源。
根据不同的测量要求，可以使用交流电压或直流电压。
- 信号处理电路：信号处理电路是为了准确测量电压、电流，并进行信号放大或滤波处理，以提高测量精度。
- 显示电路：显示电路用于将测量结果以数值、图形或字符形式显示在显示屏上，便于用户读取。
3. 显示屏：显示屏是电阻测试仪的输出界面，可以用于直接显示测量结果。
常见的显示屏包括数码管、液晶显示屏等。
三、电阻测试仪的使用方法使用电阻测试仪进行电阻测量一般包括以下几个步骤：1. 接线：将测试仪的探针连接到被测电阻的两个端点上，确保接线牢固可靠。
2. 测量范围选择：根据被测电阻的阻值范围选择合适的测量范围，以保证测量精度。
3. 电源开启：打开电源开关，使测试仪开始工作。
4. 测量操作：根据测试仪的使用说明，选择合适的测量模式和参数，并触发测量操作。
5. 结果读取：待测量完成后，读取测量结果并进行记录或处理。
部分电阻测试仪还可以通过数据传输接口将结果导出到计算机或其他设备。
直流电阻测试仪原理解析
直流电阻测试仪原理解析直流电阻测试仪是一种用于测量电路中电阻值的仪器，主要应用于电子、电气、通信、仪表、自动化等领域的测试和维修。
它能够快速、准确地测量电路中的各种电阻值，并通过各种信号指示方式显示测试结果。
本文将深入解析直流电阻测试仪的原理及其使用方法。
一、直流电阻测试仪的原理直流电阻测试仪（简称电阻表）是在基本电流法的基础上发展起来的一种精密电测仪表，它利用欧姆定律来测量电路中的电阻。
当电路中有电流流过时，它会在电路中产生一定的电压，根据欧姆定律可知，电阻值与电流值和电压值的比例成正比。
利用这个原理，我们就可以测量出电路中的电阻值。
具体来说，电阻测试仪通常采用两个电极连接电路进行测量。
其中一个电极通过测试夹具连接电路中的引线，而另一个电极则通过一组内部电路结构连接到仪器内部的测量电源。
当测试仪启动后，内部的测量电源会输出一定的电压，使得测试电流流过测试电路并产生一定的电压降。
此时，测试仪会对这个电压进行测量，并根据欧姆定律计算出电路中的电阻值。
为了提高测量的准确性，电阻测试仪通常还会内置一些自动校准电路和滤波处理电路。
自动校准电路能够根据不同的测量范围自动调整测试电压和测量电流，以保证测量精度；而滤波处理电路则能够滤除测试信号中的噪音和杂波，进一步提高测量的准确性。
二、直流电阻测试仪的使用方法1.连接测试夹具在使用直流电阻测试仪进行测量时，首先需要将测试夹具连接到被测电路的引线上。
在连接时，应该确保测试夹具和被测电路的连接稳固可靠，并避免产生错误的接触阻抗或电位差。
2.填写测试参数在连接测试夹具后，需要设置测试仪的相关参数，如测量范围、测量单位、测量精度等。
在填写参数时，应该根据被测电路的特点选择合适的测量范围和精度，以保证测量结果的准确性。
3.启动测试设置好测试参数后，即可启动测试仪进行测量。
在测量过程中，应该确保测试仪内部的测试电源能够正常工作，测试夹具连接良好，被测电路处于正常工作状态，并避免外部环境对测量结果的影响。
直流电阻测试仪原理
直流电阻测试仪原理直流电阻测试仪是一种用来测量电路、电器元件等电阻值的仪器。
它通过施加一定的直流电压，测量电路中的电流，从而计算出电路的电阻值。
在电子、电力、通信等领域，直流电阻测试仪被广泛应用于电路故障排除、电器元件质量检测等方面。
本文将介绍直流电阻测试仪的原理及其工作过程。
首先，直流电阻测试仪原理是基于欧姆定律的。
欧姆定律指出，在恒定温度下，电流通过某些材料时与两端的电压成正比，即电流I与电压V之比为一个恒定值，即电阻R。
这个恒定值就是电阻的电阻值，通常用单位欧姆（Ω）来表示。
因此，直流电阻测试仪的工作原理就是利用欧姆定律来测量电路中的电阻值。
其次，直流电阻测试仪通过施加一定的直流电压来激励被测电路或电器元件，然后测量通过被测电路的电流值。
根据欧姆定律，通过测量电流值和施加的电压值，就可以计算出电路的电阻值。
这种测量方法可以快速、准确地获取电路的电阻值，对于电路故障排除和电器元件质量检测非常有帮助。
另外，直流电阻测试仪在测量过程中需要考虑一些影响因素，如接触电阻、温度漂移等。
接触电阻是指测量引线和被测电路之间的接触电阻，它会对测量结果产生一定的影响。
为了减小接触电阻的影响，通常在测量时会选择低电阻值的测试引线，并确保测试引线与被测电路之间的接触良好。
此外，温度漂移也是一个影响因素，它指的是被测电路在工作过程中由于温度变化而导致电阻值发生变化。
为了减小温度漂移的影响，通常在测量过程中会对被测电路进行恒温处理，以确保测量结果的准确性。
综上所述，直流电阻测试仪是一种通过施加一定的直流电压，测量电路中的电流，从而计算出电路的电阻值的仪器。
它基于欧姆定律，通过测量电流值和施加的电压值来快速、准确地获取电路的电阻值。
在实际应用中，需要注意接触电阻和温度漂移等影响因素，以确保测量结果的准确性。
直流电阻测试仪在电子、电力、通信等领域有着广泛的应用，对于电路故障排除和电器元件质量检测起着重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流电阻测试仪的工作原理和结构特征
直流电阻测试仪的工作原理和结构特征是怎么样的呢？直流电阻测试仪作为电力行业的工作人员经常需要使用到的一款高压电器测试设备，具有测试速度快、精度高、体积小重量轻携带方便等很多特点，一直广受广大电力工作人员的欢迎，本文就以YTC316-10直流电阻测试仪为例，来给大家简单讲解直流电阻测试仪的工作原理和结构特征。
直流电阻测试仪的电路工作原理框图如图所示：
上图中稳压源是高精度低纹波电源，可提供10A的电流输出。
稳流源输出的电流受其分挡切换控制电路的控制。
当测量选择不同挡位时，输出不同的稳定电流。
当恒流电流通过被测电阻时在被测电阻上产生稳定的电压信号，该信号经计算机处理后由液晶显示器直接显示电阻值。
当测量大电感的直流电阻时，测试结束后，电感上储存一定的电荷，电感两端接放电电路，使电感快速放电（约10秒钟），当蜂鸣器响时，表示正在放电，停止响动，表示放电完成，放电结束后才能拆除测试接线。
本文主要以湖北仪天成电力设备有限公司生产的YTC316-10直流电阻测试仪为例，来进行的讲解，YTC316-10直流电阻测试仪采用新的电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点。
该直流电阻速测仪符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。
是测量变压器绕组以及大功率电感设备直流电阻的专业设备。
产品特征：
1、测量速度快：本仪器输出最大10A恒定电流，测量时能有效地补偿大电感设备电流惯性，加速了铁芯饱和，从而缩短了充电时间，提高了测量速度，比传统仪器单、双臂电桥快几百倍。
2、准确度高：本电阻测试仪应用单片机先进的大功率高精度的程控恒压、恒流技术，使得对感性负载充电电流保持在一个相对的稳定值，抗感能力稳定，抗干扰能力强，进而保证了测量准确度。
3、本仪器智能化程度高，结构紧凑、布局新颖合理。
除了采用先进的四端子测量法外，而且采用双路程控比较分析、自动调零校准，设有防拉弧以及数据分析等电路，自动输出打印测量数据，菜单操作，人机对话，操作读数极其方便。
YTC316-10直流电阻测试仪主要技术参数：。
