熔模精密铸造工艺流程图

精密铸造(熔模铸造的八个工艺流程

精密铸造(熔模铸造的八个工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!精密铸造(熔模铸造的八个工艺流程)一、蜡模注塑在精密铸造的工艺流程中，首先需要进行蜡模注塑，这是实现精密铸造的第一步。

熔模精密铸造

熔模精密铸造工艺熔模精密铸造，又称失蜡铸造，是用易熔材料（例如蜡料或塑料）职称科容次那个模型（简称熔模或模型），在其上涂覆若干层特制的耐火涂料，经过干燥和硬化形成一个整体型壳后，再用蒸汽或热水从型壳中用熔掉模型，然后把型壳置于砂箱中，在其四周填充干砂造型，最后将铸型放入焙烧炉中经过高温焙烧（如采用高强度型壳时，可不必造型而将脱模后的型壳直接焙烧），铸型或型壳经焙烧后，于其中浇注熔融金属而得到铸件。

熔模精密铸造获得的产品精密、复杂，接近于零件最后形状，可不加工或很少加工就直接使用，是一种近净形成形的先进工艺，是铸造行业中一项优异的工艺技术，其应用非常广泛。

它不仅是用于各种类型各种合金的铸造，而且生产出的铸件尺寸精密、表面质量比其它铸造方法要高，甚至其他铸造方法难于铸得的复杂、耐高温、不易于加工的铸件，均可采用熔模精密铸造铸得。

基于生产者的要求不同，熔模精铸生产方法基本分为两种类型。

第一种是一般工艺，基本上是采用手工及手动装置和简单机械化，生产成本低。

第二种是当前大多数专业化工厂采用的生产方式，即在车间内部装有悬链输送器及机械化制壳流水线。

这种生产布置的优点是：工艺及其配套的机械化适合生产快速调整，不受特设的辅机相互制约，可充分有效的利用时间，虽然成本要高一些，但其生产率高。

当前采用熔模精铸得尺寸精确、表面光洁、强度适中的零件及整体件，不用（或少用）加工以及由于成分等关系不能加工或难以加工的零件，是熔模精铸生产工艺技术发展的集中趋势。

此外，从适应零件形状、大小、尺寸精度及材料品种的广泛性而言，在各种精密铸造方法（压铸、陶瓷铸、熔模）中，熔模精铸是最富有灵活性的特种铸造方法。

因为除常规合金可用此法生产外，所有高强度合金几乎均可用此法生产。

熔模铸件尺寸精度较高，一般可达CT4-6（砂型铸造为CT10~13，压铸为CT5~7）,当然由于熔模铸造的工艺过程复杂，影响铸件尺寸精度的因素较多，例如模料的收缩、熔模的变形、型壳在加热和冷却过程中的线量变化、合金的收缩率以及在凝固过程中铸件的变形等，所以普通熔模铸件的尺寸精度虽然较高，但其一致性仍需提高（采用中、高温蜡料的铸件尺寸一致性要提高很多）。

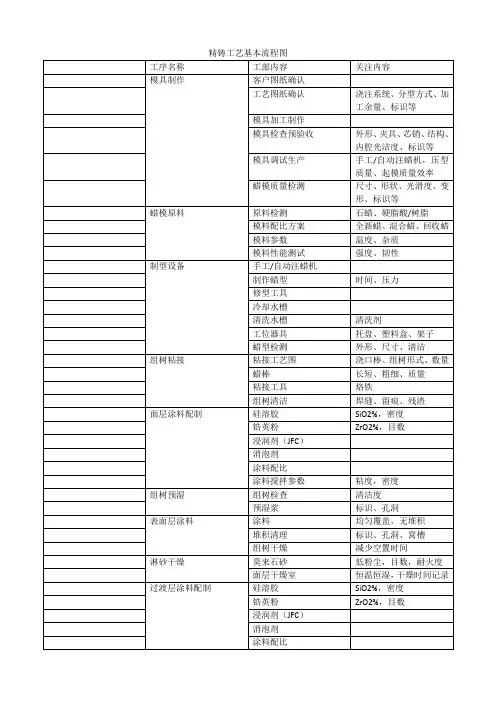

精铸工艺基本流程图

精铸工艺基本流程图
工序名称
工部内容
关注内容
模具制作
客户图纸确认
工艺图纸确认
浇注系统、分型方式、加工余量、标识等
模具加工制作
模具检查预验收
外形、夹具、芯销、结构、内腔光洁度、标识等
模具调试生产
手工/自动注蜡机，压型质量、起模质量效率
蜡模质量检测
尺寸、形状、光滑度、变形、标识等
蜡模原料
原料检测
石蜡、硬脂酸/树脂
硅溶胶
SiO2%，密度
锆英粉
ZrO2%，目数
浸润剂（JFC）
消泡剂
涂料配比
涂料搅拌参数
粘度，密度
组树预湿
组树检查
清洁度
预湿浆
标识、孔洞
表面层涂料
涂料
均匀覆盖，无堆积
堆积清理
标识、孔洞、窝槽
组树干燥
减少空置时间
淋砂干燥
莫来石砂
低粉尘，目数，耐火度
面层干燥室
恒温恒湿，干燥时间记录
过渡层涂料配制
硅溶胶
SiO2%，密度
锆英粉
ZrO2%，目数
浸润剂（JFC）
消泡剂
涂料配比
涂料搅拌参数
粘度，密度
过渡层预湿
组树检查
清洁度
预湿硅溶胶
标识、孔洞
过渡层涂料
涂料
均匀覆盖，无堆积
堆积清理
标识、孔洞、窝槽
组树干燥
减少空置时间
淋砂干燥
莫来石砂
低粉尘，目数，耐火度
面层干燥室
恒温恒湿，干燥时间记录
模料配比方案
全新蜡、混合蜡、回收蜡
模料参数
温度、杂质
模料性能测试
强度、韧性

精密铸造工艺流程

精密铸造工艺流程具设计-----磨具制造----压蜡-----修蜡-----组树-------制壳（沾浆）-----脱蜡----型壳焙烧------化性分析---浇注----清理-----热处理-------机加工-----成品入库。

如过在详细点就是：压蜡（射蜡制蜡模）---修蜡----蜡检----组树（腊模组树）---制壳（先沾浆、淋沙、再沾浆、最后模壳风干）---脱蜡（蒸汽脱蜡）-------模壳焙烧--化性分析--浇注（在模壳内浇注钢水）----震动脱壳---铸件与浇棒切割分离----磨浇口---初检（毛胚检）---抛丸清理-----机加工-----抛光---成品检---入库铸造生产流程大体就是这样总的来说可以分为压蜡、制壳、浇注、后处理、检验压蜡包括（压蜡、修蜡、组树）压蜡---利用压蜡机进行制作腊模修蜡---对腊模进行修正组树---将腊模进行组树制壳包括（挂沙、挂浆、风干)后处理包括（修正、抛丸、喷砂、酸洗、）浇注包括（焙烧、化性分析也叫打光谱、浇注、震壳、切浇口、磨浇口）后处理包括（喷砂、抛丸、修正、酸洗）检验包括（蜡检、初检、中检、成品检）现代熔模精密铸造方法在工业生产中得到实际应用是在二十世纪四十年代。

当时航空喷气发动机的发展，要求制造象叶片、叶轮、喷嘴等形状复杂，尺寸精确以及表面光洁的耐热合金零件。

由于耐热合金材料难于机械加工，零件形状复杂，以致不能或难于用其它方法制造，因此，需要寻找一种新的精密的成型工艺，于是借鉴古代流传下来的失蜡精密铸造，经过对材料和工艺的改进，现代精密铸造方法在古代工艺的基础上获得重要的发展。

所以，航空工业的发展推动了精密铸造的应用，而精密铸造的不断改进和完善，也为航空工业进一步提高性能创造了有利的条件。

我国是于上世纪五、六十年代开始将精密铸造应用于工业生产。

其后这种先进的精密铸造工艺得到巨大的发展，相继在航空、汽车、机床、船舶、内燃机、气轮机、电讯仪器、武器、医疗器械以及刀具等制造工业中被广泛采用，同时也用于工艺美术品的制造。

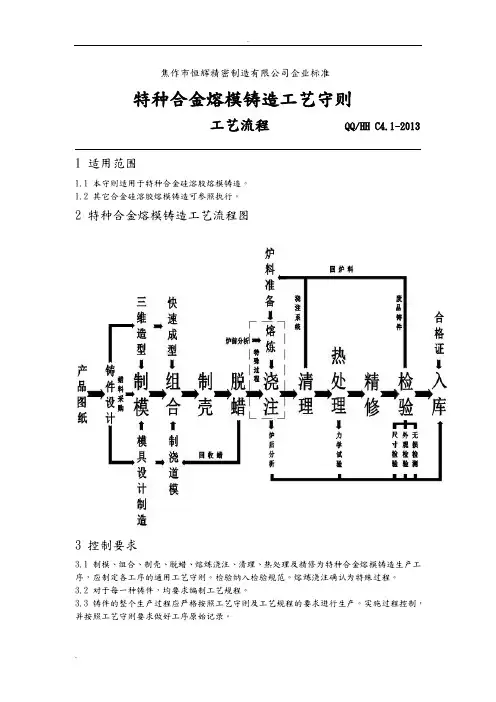

硅溶胶精密铸造的工艺

焦作市恒辉精密制造有限公司企业标准特种合金熔模铸造工艺守则工艺流程QQ/HH C4.1-20131 适用范围1.1 本守则适用于特种合金硅溶胶熔模铸造。

1.2 其它合金硅溶胶熔模铸造可参照执行。

2 特种合金熔模铸造工艺流程图3 控制要求3.1 制模、组合、制壳、脱蜡、熔炼浇注、清理、热处理及精修为特种合金熔模铸造生产工序，应制定各工序的通用工艺守则。

检验纳入检验规范。

熔炼浇注确认为特殊过程。

3.2 对于每一种铸件，均要求编制工艺规程。

3.3 铸件的整个生产过程应严格按照工艺守则及工艺规程的要求进行生产。

实施过程控制，并按照工艺守则要求做好工序原始记录。

焦作市恒辉精密制造有限公司企业标准特种合金熔模铸造工艺守则蜡模制作QQ/HH C4.2-20131 蜡料处理工艺操作守则1.1 蜡料处理流程：（静置桶中）静置脱水→（除水桶中）搅拌蒸发脱水→（静置桶中）静置去污1.2 工艺参数a. 静置桶静置温度85－90℃b. 静置时间6－8hc. 除水桶搅拌温度110－120℃d. 搅拌时间10－12he. 静置桶静置温度80－85℃f. 静置时间＞12hg. 保温箱保温温度54±2℃保温时间＞24h1.3 操作程序1.3.1 检查设备、温控仪表是否处于正常工作状态。

1.3.2 将脱蜡釜回收的旧蜡液倒入过滤槽中过滤；再送到静置桶中，在低于85-90℃之间静置6－8h。

1.3.3 静置完毕把沉淀水放掉后，将蜡液倒入除水桶中。

1.3.4 除水桶中的蜡液，在110－120℃保温并搅拌，使残留水分蒸发，到目视蜡液表面无泡沫为止。

1.3.5 将除完水的蜡液，经过＜60目筛网过滤再放入70℃—90℃的静置桶中，保温静置12h 以上。

1.3.6 各除水桶、静置桶应定期性的放掉其底部的残留水和脏杂物。

1.3.7 把静置桶中处理好的回收蜡液送到模头压蜡机保温桶中，用于主产模头（浇道）。

1.3.8根据旧腊料性能和腊料消耗情况，不定期的在静置桶中适量加新蜡，一般在3%－5%左右。

失蜡法铸铜工艺流程图

失蜡法又名脱蜡法，是金属铸造的一种方法，早在春秋时期，中国古代在青铜铸造上已经使用这种方法，现代的精密铸造中称为熔模精密铸造。

失蜡法流程图
具体操作步骤如下：
制模
1.泥塑
第一步泥塑模型就非常的关键，用泥巴手工制成图纸上的主要器形，包括它的弧度、高度、宽度、厚度等待，都要经过老师傅们的手感和经验来把握。

2.开模
使用硅胶在泥塑制成的原始模具外面涂一层，硅胶是软的，在其外面贴上纱布，再用石膏固定，然后从原始模具上剥离硅胶。

3.注蜡
在模具形成的空腔往里面注入融化的石蜡，一模一样的蜡模就形成了。

4.修蜡
蜡模成型后需要工艺师将表面的气泡或者一些凹凸不平等不完美的地方精细修整，有时一个拳头大的小件就要花费一整天的时间。

结壳
5.沾浆
在蜡模表面敷以配置好的泥料或用细泥浆浇淋形成泥壳，再在泥壳表面涂上耐火材料。

6.挂沙
7.硬化
8.失蜡（脱蜡）
将沾浆后的模具焙烧后即成铸型，直到加热烘烤使蜡模熔化流出，形成型腔。

浇铸
9.开炉
10.灌铜
再向腔内浇注铜液，凝固后才能得到铸件。

11.振壳
11.焊接
12.打磨
13.抛光
14.着色
采用高温热着色技术，色泽明亮莹润，历久弥新。

15.上油封蜡
16.成品包装制作
17.成品检验与验收。

熔模精密铸造讲解

编制：审核：批准：实施：熔模精密铸造PROCESS OF INVESTMENT CASTING一工艺流程（PROCESS）1.目的：规范本公司熔模铸造工艺流程过程的各生产工序。

2.范围：适用于中温模料，压蜡机射蜡，手工或压蜡机制作模头，硅溶胶粘结剂制壳，蒸汽脱蜡，酸性或碱性中频电炉熔炼，生产表面要求喷丸、酸洗或喷砂处理的不锈钢、碳素钢、低合金碳钢等精密铸件的工艺。

3.工艺流程蜡处理（1-1）模具制作（1-2）蜡模制作（2-1）模头制作（2-2）蜡件检验（3-1）模头检验（3-2）组树（4）涂料配制（5-1）模壳制作（5-2）风干（6）转1-1 脱蜡（7-1）配料（7-2）模壳焙烧（8-1）熔炼（8-2）浇注去除模壳（震壳+吊钩抛丸）切割浇口研磨内浇口** 清理小件孔内模壳（滚筒抛丸、钻孔、砂轮修）抛丸（或喷砂）品检焊补、修磨复检** 热出理** 抛丸（或喷砂）** 校形检验酸洗喷砂涂防锈油抛丸检验入库钝化入库** 盐雾处理检验入库4.工艺流程说明：4.1、蜡料回收及蜡处理4.1.1、(不使用蜡水分离器时) 经过静置的蜡，先将沉淀后的水分去掉，再去除表面的杂质蜡，将回收蜡块放入熔蜡桶中。

4.1.2、熔蜡桶要保持干净，避免残杂物渗入。

每１０天清理一次。

4.1.3、（必要时，熔蜡桶中，混入１／４～１／３的新蜡，重新使用。

混入新蜡时必须搅拌使其混合均匀。

）将蜡保温在１２０～１４０℃将残留水分蒸发（蜡温不可过高，否则会损坏蜡的性能）。

视残留水分的多少，脱水时间至少４小时。

然后将熔蜡桶保温温度降至１００℃，熔蜡桶内无气泡后方可使用。

4.1.4、根据射蜡情况，随时用熔蜡桶中处理好的蜡补充蜡保温箱的蜡（接蜡时必须经过８０目筛网过滤），注入的蜡液沿着桶壁稳静流入。

保温箱的温度设定为５５～６５℃。

保温箱要保持清净、干燥，保温时间至少１２小时，保温箱内蜡的温度均匀后，呈粘稠状，才可使用。

4.1.5、射蜡之前，先将保温桶上端的水泡、气泡刮掉。
