铝合金的熔炼规范
铝合金熔炼工序
铝合金熔炼工序
铝合金熔炼工序一般分为以下几个步骤：
1. 铝合金的原料准备：将所需的铝合金原料，如铝锭、合金添加剂等按比例准备好。
2. 铝合金熔炼：将铝合金原料放入熔炼炉中，加热至一定温度，使其完全熔化。
3. 添加合金元素：在铝合金熔化的过程中，根据合金的配方要求，逐步添加所需的合金元素，如铜、硅、锰等，以调整合金的化学成分。
4. 调整温度和搅拌：根据合金的特点，调整炉内的温度和搅拌速度以保持合金中的元素均匀分布。
5. 除杂和净化：通过气体吹炼、共熔法等方法，除去合金中的夹杂物和气体，提高合金的质量。
6. 浇注：将熔融的铝合金从熔炼炉中倒入铸造模具中，形成所需的铝合金产品。
7. 冷却和固化：待铝合金产品冷却后，开始固化过程，使其恢复到固态，获取最终产品。
以上是常见的铝合金熔炼工序，具体的操作步骤和工艺参数可能会因合金类型和生产工艺的不同而有所差异。
熔炼炉和静置炉的基本要求
熔炼炉和静置炉的基本要求[1992]894号“铝加工厂建设标准”和YSJ 011--9l“铝加工厂工艺设计规范”铝合金熔炼炉的主要任务就是高效率的熔化铝锭、废料和其他炉料，配制铝合金。
铝合金熔炼炉的发展史，实际上就是针对存在的问题不断改进提高炉子效率的历史。
对现代铝合金熔炼炉的基本要求是：1)热工性能好。
即熔化速度快，热效率高，单位产量燃料消耗少。
2)操作性能好。
即炉温均匀，炉温、炉压、炉内气氛可以方便调节控制，装料、搅拌便于实现机械化作业，对燃料变化的适应性强。
3)性能价格比高。
即设备占地面积小，单位产量设备投资低、使用寿命长，维修成本低，金属损耗少，使用燃料便宜易得。
4)环保安全。
即设备噪音低，炉子密封性好，排烟好，操作环境好；设备在点火、燃烧、熄火过程中要有可靠的安全保障。
按照建标[1992]894号“铝加工厂建设标准”和YSJ 011--9l“铝加工厂工艺设计规范”的要求，铝及铝合金的熔化，宜采用火焰炉，热效率应大于40%。
容量l5 t及以上的火焰熔化炉宜采用圆形或其他先进炉型，配以换热器，燃烧系统宜采用自动控制。
容量l5 t以下的火焰熔化炉可采用比例控制烧嘴。
静置炉用于接受在熔炼炉中熔炼好的熔体，并在其中进行精炼、静置和调整熔体温度，在铸造过程中对熔体起保温作用。
因此，熔体的最终质量在许多情况下与静置炉的类型和结构有关。
对静置炉的基本要求是：1)炉内水蒸气含量少。
2)熔池内熔体的温差小、保温良好并能准确控制炉温。
3)具有一定的升温能力。
4)容量与熔炼炉相适应。
5)结构简单、操作方便。
按照建标[1992]894号“铝加工厂建设标准”和YSJ 011--91“铝加工厂工艺设计规范的要求，静置炉(保温炉)宜采用电阻炉。
当电源不足或炉子容量较大时，也可采用火焰炉，并应设置炉温自动控制装置。
二、变形铝合金熔炼炉分类和优缺点比较1．熔炼炉的分类常用变形铝合金熔炼炉分类方法很多，按使用热源的种类分，有电炉和燃料炉(燃煤炉、燃油炉、燃气炉)两大类。
6063铝合金熔炼工艺及注意事项
6063铝合金熔炼工艺及注意事项熔炼工艺：1.原料准备：选用优质的铝锭和铝合金废料作为原料，将其进行清洁和分类，去除杂质和氧化物等。
2.预处理：铝锭和废料经过预处理后，可减少杂质对合金的影响。
其中包括破碎、分选、清洗等工艺。
3.熔炼：将铝锭和废料放入熔炼炉中，加入适量的溶剂。
在熔炼过程中，要控制炉内温度、浇注速率和搅拌力度，确保铝材的质量。
4.净化处理：在熔炼过程中，会产生夹杂物和气体，需要进行净化处理。
可以采用浮渣、气体冒泡、过滤等方法，去除夹杂物和气泡。
5.成组浇注：熔炼好的铝液倒入成组浇注机中，控制浇注速度和温度，保证铝材成型的一致性。
6.冷却：铝材在浇注后会进行自然冷却或控制冷却，使其达到所需的硬度和结构。
注意事项：1.温度控制：熔炼过程中，要严格控制炉内温度，避免过高或过低。
过高的温度可能导致铝材液化不彻底，过低的温度可能导致铝材质量下降。
2.去除杂质：在熔炼前要将铝锭和废料进行清洁和分类，去除杂质。
杂质会影响铝材的强度和耐腐蚀性能。
3.合金配比：根据所需铝材的性能要求，合理选择合金元素的种类和配比。
不同的合金元素会对铝材的性能产生不同的影响。
4.浇注速度控制：控制浇注速度可以影响铝材的凝固结构和性能。
过快的浇注速度可能导致气孔和夹杂物的产生，过慢可能导致铝材凝固不完全。
5.存储和运输：熔炼好的铝材应妥善存储和运输，防止氧化和污染。
可以采取包装、封存等方法，确保铝材的质量。
总结：6063铝合金的熔炼过程需要严格控制原料、温度、杂质和合金配比等因素，以获得高质量的铝材。
在熔炼过程中要保证操作规范、设备正常，严格按工艺要求操作。
只有在科学合理的熔炼工艺下，才能获得优质的6063铝合金材料。
铝合金熔炼规范
铝合金熔炼规范文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-铝合金的熔炼规范适用于重力和压铸用铝硅（包括Al-Si-Mg、Al-Si-Cu等）指导性文件：《铝的熔炼规范》。
（1）总则①按本文件生产的铸件，其化学成分和力学性能应符合GB/T 9438-1999《铝铸件》、JISH 5202-1999《铝铸件》、ASTM B 108-03a《铝金属型铸件》、GB/T 15115-1994《压铸铝》、JISH 5302-2006《铝》、ASTM B 85-03《铝》、EN1706-1998《铝》等标准的规定。
②本文件所指的铝熔炼，系在电阻炉、感应炉及煤气（天然气）炉内进行。
一般采取石墨或铸铁。
铸铁须进行液体渗铝。
（2）配料及炉料1）配料计算①镁的配料计算量：用氯盐精炼时，应取上限，用无公害精炼剂精炼时，可适当减少；也可根据实际情况调整加镁量。
②铝压铸时，为了减少压铸时粘模现象，允许适当提高铁含量，但不得超过有关标准的规定。
2）金属及回炉料①新金属铝锭：GB/T 1196－2002《重熔用铝锭》铝硅锭：GB/T 8734-2000《铝硅锭》镁锭： GB 3499-1983《镁锭》铝铜中间：YS/T 282-2000《铝中间锭》铝锰中间：YS/T 282-2000《铝中间锭》各牌号的预制锭：GB/T 8733-2000《铝锭》、JISH 2117-1984《铸件用再生铝锭》、ASTM B 197-03《铝锭》、JISH 2118-2000《压铸铝锭》、EN1676-1996《铝锭》等。
②回炉料包括化学成分明确的废铸件、浇冒口和底剩料，以及溢流槽和飞边等破碎的重熔锭。
回炉料的用量一般不超过80％，其中破碎重熔料不超过30％；对于不重要的铸件可全部使用回炉料；对于有特殊要求（气密性等）的铸件回炉料用量不超过50% 。
3）清除污物为提高产品质量，必须清除炉料表面的脏物、油污、废铸件上的镶嵌件，应在熔炼前除去（可用一个熔炼炉专门去除镶嵌件）。
A356.2铝合金圆铸棒炉前熔炼工艺控制

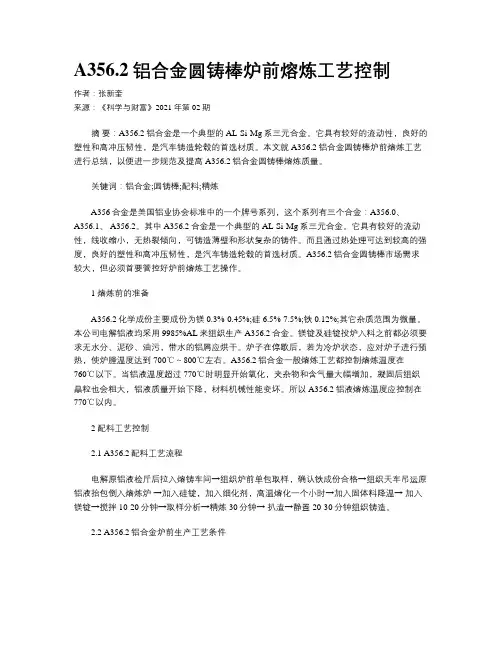

A356.2铝合金圆铸棒炉前熔炼工艺控制作者：张新奎来源：《科学与财富》2021年第02期摘要：A356.2铝合金是一个典型的AL-Si-Mg系三元合金。
它具有较好的流动性，良好的塑性和高冲压韧性，是汽车铸造轮毂的首选材质。
本文就A356.2铝合金圆铸棒炉前熔炼工艺进行总结，以便进一步规范及提高A356.2铝合金圆铸棒熔炼质量。
关键词：铝合金;圆铸棒;配料;精炼A356合金是美国铝业协会标准中的一个牌号系列，这个系列有三个合金：A356.0、A356.1、 A356.2。
其中A356.2合金是一个典型的AL-Si-Mg系三元合金。
它具有较好的流动性，线收缩小，无热裂倾向，可铸造薄壁和形状复杂的铸件。
而且通过热处理可达到较高的强度，良好的塑性和高冲压韧性，是汽车铸造轮毂的首选材质。
A356.2铝合金圆铸棒市场需求较大，但必须首要管控好炉前熔炼工艺操作。
1 熔炼前的准备A356.2化学成份主要成份为镁0.3%-0.45%;硅6.5%-7.5%;铁0.12%;其它杂质范围为微量。
本公司电解铝液均采用9985%AL来组织生产A356.2合金。
镁锭及硅锭投炉入料之前都必须要求无水分、泥砂、油污，带水的铝屑应烘干。
炉子在停歇后，若为冷炉状态，应对炉子进行预热，使炉膛温度达到700℃～800℃左右。
A356.2铝合金一般熔炼工艺都控制熔炼温度在760℃以下。
当铝液温度超过770℃时明显开始氧化，夹杂物和含气量大幅增加，凝固后组织晶粒也会粗大，铝液质量开始下降，材料机械性能变坏。
所以A356.2铝液熔炼温度应控制在770℃以内。
2 配料工艺控制2.1 A356.2配料工艺流程电解原铝液检斤后拉入熔铸车间→组织炉前单包取样，确认铁成份合格→组织天车吊运原铝液抬包倒入熔炼炉→加入硅锭，加入细化剂，高温熔化一个小时→加入固体料降温→ 加入镁锭→搅拌10-20分钟→取样分析→精炼30分钟→ 扒渣→静置20-30分钟组织铸造。
铝熔炼操作规程,1200字

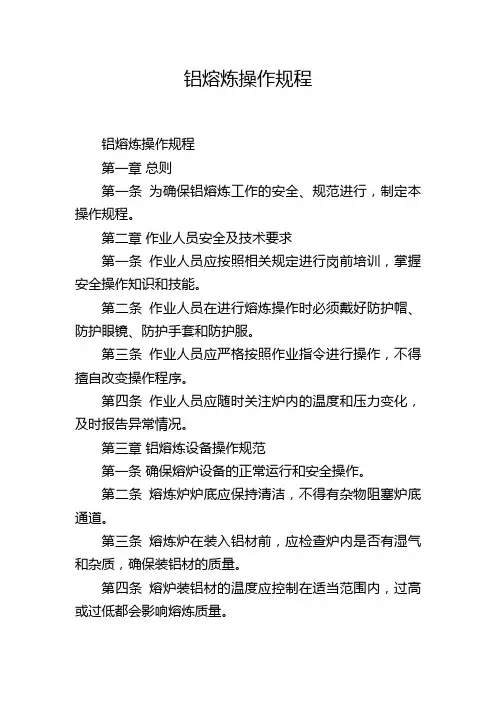

铝熔炼操作规程铝熔炼操作规程第一章总则第一条为确保铝熔炼工作的安全、规范进行，制定本操作规程。
第二章作业人员安全及技术要求第一条作业人员应按照相关规定进行岗前培训，掌握安全操作知识和技能。
第二条作业人员在进行熔炼操作时必须戴好防护帽、防护眼镜、防护手套和防护服。
第三条作业人员应严格按照作业指令进行操作，不得擅自改变操作程序。
第四条作业人员应随时关注炉内的温度和压力变化，及时报告异常情况。
第三章铝熔炼设备操作规范第一条确保熔炉设备的正常运行和安全操作。
第二条熔炼炉炉底应保持清洁，不得有杂物阻塞炉底通道。
第三条熔炼炉在装入铝材前，应检查炉内是否有湿气和杂质，确保装铝材的质量。
第四条熔炉装铝材的温度应控制在适当范围内，过高或过低都会影响熔炼质量。
第五条在熔炼过程中，应控制炉内的温度和压力变化，避免温度过高或压力过大的情况发生。
第四章铝熔炼操作步骤第一条准备工作1.检查熔炉设备是否正常运行，炉底通道是否畅通。
2.检查铝材质量，确保没有含湿气和杂质。
第二条开始熔炼1.将储存的铝材放入熔炉中，控制装铝材的温度。
2.根据熔炉容量和铝材质量，确定加入融化剂的数量。
3.当熔炉内温度达到要求时，将融化剂加入熔炉中，并控制温度、压力的变化。
4.根据需要进行搅拌，加快铝材熔化速度。
第三条熔炼过程中的操作1.随时检查熔炉内温度和压力变化，若超出正常范围，应及时采取措施进行调整。
2.在熔炼过程中，应注意熔炉内的渣浆是否正常排出，若有堵塞现象，应及时清理。
3.定期检查熔炉设备的密封性和运行状态，确保安全操作。
第四条熔炼结束1.在熔炼结束后，关掉加热系统，等待熔炉内温度下降至安全范围。
2.将熔炉内的铝水倾倒到铝型材中，并检查铝材质量。
3.清理熔炉设备，保持整洁。
第五章紧急处理措施第一条熔炼过程中，如发生火灾或其他紧急情况，应立即启动应急预案，采取相应措施进行处理。
第二条在熔炼过程中，如发现设备存在故障或异常，应及时停机检修，确保安全操作。
铸造铝合金熔炼、浇注操作规程
铸造铝合金熔炼、浇注操作规程一、引言铝合金作为一种重要的金属材料，在工业生产中应用广泛。
铸造铝合金需要经过熔炼和浇注等一系列操作，本文旨在规范铸造铝合金熔炼和浇注的操作流程，确保产品质量和工作安全。
二、设备与材料准备1.熔炉：熔炼铝合金的设备，应检查其完好性和安全性。
2.铝合金：根据需要选择合适的铝合金材料，并对其进行检查。
三、铸造铝合金熔炼操作步骤1.准备熔炉：检查熔炉是否完好，炉体清洁。
保证炉体内无杂物和水分。
2.启动熔炉：按照熔炉操作说明书的要求，启动熔炉。
根据铝合金的种类和用途，设定相应的炉温和加热时间。
3.加入铝合金：根据配料表和生产计划，按比例加入铝合金。
注意在加入过程中要避免飞溅和挥发。
4.熔炼铝合金：加热熔炉至设定温度，保持一定时间，使铝合金完全熔化和合金化。
5.检查合金液：在熔炼过程中，及时取出合金液进行化学成分分析和温度测量，确保合金质量和温度控制。
6.熔炼结束：熔炼达到要求后，关闭熔炉电源，停止加热，将炉温降至安全范围以下。
四、铸造铝合金浇注操作步骤1.准备浇注模具：检查模具的完好性和清洁度，确保模具表面平整和无杂质。
2.铝合金熔炼液准备：将熔炼好的铝合金液倒入合适的容器中，注意防止浇注过程中的温度损失。
3.浇注准备：根据产品工艺要求，将模具固定在合适的位置上，并将浇注系统与模具连接。
4.开始浇注：将铝合金液缓慢倒入模具中，注意避免过快浇注引起气泡或缺陷的产生。
5.清理模具：待铝合金凝固后，将模具拆开，取出铸件。
清理模具，确保次次使用时的模具表面平整和清洁。
6.铝合金回收利用：收集浇注过程中产生的废料铝合金，进行回收再利用。
五、安全注意事项1.操作人员必须戴好防护手套、护目镜等个人防护用品，以免熔炼浇注过程中发生烫伤和眼睛受伤等意外事故。
2.操作人员应经过专业的培训，并严格按照操作规程进行操作，以避免煤气中毒、火灾等危险发生。
3.在浇注过程中，要注意铝合金液的温度和倒注的方式，防止溅出和突然喷涌造成烫伤。
废铝熔炼工操作规程
废铝熔炼工操作规程1. 概述废铝熔炼工作是指对废铝进行熔炼、过滤、压力处理等工序，以产生可再利用的铝材料。
为确保工作安全和高质量的生产，制定了本操作规程。
2. 安全要求•废铝熔炼工作必须在有熔炼炉和相关设备的专用工作区域进行。
•操作时必须佩戴防护眼镜、防火服、防火手套、耐高温鞋等个人防护装备。
•熔炉设备必须经过定期维护和检修，确保设备完好。
•操作过程中严禁使用手机、打闹或进行其他危险行为。
•操作前必须检查熔炉温度计、排气装置等设备是否正常运行。
3. 工作流程3.1 准备工作•确保废铝原料堆放在指定的区域，并进行分类。
•检查熔炼炉的燃料供给和排烟系统是否正常。
•根据生产计划，确定所需的废铝数量。
3.2 废铝装载•使用起重机将废铝原料装入炉缸中。
•确保废铝的装载量符合熔炼炉的承载能力。
3.3 炉缸密封•在废铝装载完成后，用耐高温材料将炉缸密封。
•废铝装载的同时要确保炉缸的密封性能。
3.4 熔炼过程•打开熔炉的燃料供给，点火使熔炉达到预定温度。
•加入适量的助熔剂，以促进废铝的熔化和净化。
•控制熔炉的温度、气氛和压力等参数，确保废铝熔化和净化的效果。
3.5 过滤•在废铝熔炼完成后，切断燃料供给。
•安装过滤器，以去除炉渣和杂质。
•过滤后的铝液可用于后续的铸造过程。
3.6 清洁和维护•关闭熔炉的排气装置，避免火焰和有害气体逸出。
•关闭熔炼炉和相关设备的电源，进行清洁和维护。
•检查炉体和管道等是否有裂纹或老化现象，如有问题及时修复或更换。
4. 操作注意事项•废铝熔炼过程中，不得随意调节炉温、气氛和压力等参数，必须按规定进行操作。
•炉体温度过高时，应及时降低燃料供给，以避免炉体融化或其他不安全情况发生。
•废铝装载时，要注意起重机的操作，确保不会导致铝材掉落或起重机意外故障。
•熔炼过程中应密切监测燃料供给和排烟系统，确保正常运行，避免火灾或爆炸等事故发生。
5. 总结废铝熔炼工操作规程对废铝熔炼过程中的安全性和工作流程进行了规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝合金的熔炼规范适用于重力铸造和压铸用铝硅合金(包括Al-Si-Mg、Al-Si-Cu等)指导性文件：《铝合金的熔炼规范》。
(1)总则①按本文件生产的铸件，其化学成分和力学性能应符合GB/T9438-1999《铝合金铸件》、JISH5202-1999《铝合金铸件》、ASTMB108-03a《铝合金金属型铸件》、GB/T15115-1994《压铸铝合金》、JISH5302-2006《铝合金压铸件》、ASTMB85-03《铝合金压铸件》、EN1706-1998《铸造铝合金》等标准的规定。
②本文件所指的铝合金熔炼，系在电阻炉、感应炉及煤气(天然气)炉内进行。
一般采取石墨坩埚或铸铁坩埚。
铸铁坩埚须进行液体渗铝。
(2)配料及炉料1)配料计算①镁的配料计算量：用氯盐精炼时，应取上限，用无公害精炼剂精炼时，可适当减少;也可根据实际情况调整加镁量。
②铝合金压铸时，为了减少压铸时粘模现象，允许适当提高铁含量，但不得超过有关标准的规定。
2)金属材料及回炉料①新金属材料铝锭：GB/T1196-2002《重熔用铝锭》铝硅合金锭：GB/T8734-2000《铸造铝硅合金锭》镁锭：GB3499-1983《镁锭》铝铜中间合金：YS/T282-2000《铝中间合金锭》铝锰中间合金：YS/T282-2000《铝中间合金锭》各牌号的预制合金锭：GB/T8733-2000《铸造铝合金锭》、JISH2117-1984《铸件用再生铝合金锭》、ASTMB197-03《铸造铝合金锭》、JISH2118-2000《压铸铝合金锭》、EN1676-1996《铸造铝合金锭》等。
②回炉料包括化学成分明确的废铸件、浇冒口和坩埚底剩料，以及溢流槽和飞边等破碎的重熔锭。
回炉料的用量一般不超过80%，其中破碎重熔料不超过30%;对于不重要的铸件可全部使用回炉料;对于有特殊要求(气密性等)的铸件回炉料用量不超过50%。
3)清除污物为提高产品质量，必须清除炉料表面的脏物、油污、废铸件上的镶嵌件，应在熔炼前除去(可用一个熔炼炉专门去除镶嵌件)。
4)炉料预热预热一般为350～450℃下保温2～4h。
Zn、Mg、RE在200～250℃下保温2～4h。
在保证坩埚涂料完整和充分预热的情况下，除Zn、Mg、Sr、Cd及RE等易燃材料外的炉料允许随炉预热。
(3)精炼剂准备①铝合金的精炼一般采用六氯乙烷、DSG铝合金除渣除气剂、铝精炼剂ZS-AJ01C等精炼剂。
②六氯乙烷使用前，置于熔炉旁预热。
③DSG铝合金除渣除气剂、铝精炼剂ZS-AJ01C等精炼剂，存放时要防止吸潮，使用前应置于熔炉旁预热。
(4)坩埚及熔炼工具的准备①新坩埚使用前应清理干净(可采用吹砂或其它方法)，然后加热到600～700℃,保持30～60min，再降温到200～300℃，开始喷刷涂料。
②即将使用的坩埚和熔炼工具应用钢丝刷、铁铲、錾子等工具去除坩埚和熔炼工具表面的氧化物、熔渣等污物，并预热到200～300℃，然后在与合金液接触部分的表面喷刷涂料。
③喷刷涂料后，坩埚应预热到500～600℃，其它熔炼工具应预热到200～300℃待用。
④喷刷涂料后的使用时间，以涂料不脱落为原则，在连续熔炼时，坩埚喷刷一次涂料一般不超过24h，否则应重新清理坩埚，并喷刷涂料。
其它熔炼工具涂料脱落后应随时补涂。
⑤用后的坩埚和熔炼工具上的金属残渣、氧化皮和熔渣应清理干净(坩埚使用后最好趁热清理)。
(5)合金熔炼①根据坩埚熔炼和炉料重量，按回炉料、合金锭、中间合金、纯金属的次序陆续或同时加入坩埚并升温熔化。
a.加镁时，用钟罩将镁块压入合金液下部，缓慢转动，搅拌均匀，待镁全部熔化后取出钟罩。
②炉料全部熔化后，当合金液温度到690～740℃时，用钟罩分2～3批将精炼剂压入合金液内，距离坩埚底部10～15cm处，缓慢均匀转动，直到反应停止后，取出钟罩。
a.天气潮湿或回炉料用量较大时，精炼剂加入量取上限，具体加入量还要根据精炼效果。
③精炼后，静置10～20min，然后去除合金液表面的熔渣，再将合金液转入保温炉或直接浇注。
a.在整个熔炼浇注过程中，合金液的温度不要过高，在短时间内也不应超过750℃。
b.合金的熔炼浇注时间要尽量缩短，从合金开始熔炼到浇注完毕不宜超过8h。
v1.0 可编辑可修改c.精炼后合金液的停留时间，铸造或压铸不超过4h，否则应补充精炼。
d.补充精炼的温度与浇注温度相同，精炼剂的用量为剩余合金液重量的～%，补充精炼含镁的铝合金时，还应酌量补加镁的烧损量。
e.在浇注过程中，不得将浇口余料或废铸件随意加入合金液内，否则应重新精炼。
f.坩埚底的剩余合金液深度小于50mm时，不得再浇注铸件，但可以加入炉料连续熔炼，或倒入新的合金液。
g.在整个熔炼过程中，要尽量少破坏合金液表面的氧化皮，在舀取合金液时，应先将氧化皮扒开，尽量避免将氧化皮带入合金液内。
(6)质量检查①合金熔炼后应进行炉前检验：化学成分检测(光谱分析法)、断口检查(目视法)、针孔度分析(当铸件有气密性要求或耐压要求时进行检测)。
②每炉合金浇注一般时，应浇注力学性能试样(对铸件有力学性能要求时进行)。
(7)安全技术①工作场地应保持干燥，不允许有积水或积油。
②工作开始前，操作者应按规定穿戴好防护用品，并检查设备的线路或管道等，发现故障，应先行排除。
③坩埚在使用前应进行认真细致检查，若发现有裂纹、严重氧化皮或严重“涨肚”，应停止使用。
④电路的通电和断电应有指示灯显示。
吊出坩埚时应先断电。
⑤点燃煤气炉或天然气炉时，应先开气阀送气后点火;停炉时，应先关闭气阀。
⑥采用六氯乙烷精炼时，应先开动抽风机。
⑦加料时应注意使炉料在开始熔化时能自行下降，不得有“搭桥”现象。
⑧禁止使用未经预热的熔炼工具与合金液接触;禁止将未经预热的冷料加到合金液内;禁止将合金液倒在冷锭模或水泥地面及金属地板上。
铝合金的熔炼规范2014-09-13 09:16:21来源：互联网我要评论适用于重力锻造和压铸用铝硅合金(包含Al-Si-Mg、Al-Si-Cu等)指导性文件：《铝合金的熔炼规范》。
(1) 总则①按本文件出产的铸件，其化学成分和力学性能应契合GB/T 9438-1999《铝合金铸件》、JISH 5202-1999《铝合金铸件》、ASTM B 108-03a《铝合金金属型铸件》、GB/T 15115-1994《压铸铝合金》、JISH 5302-2006《铝合金压铸件》、ASTM B 85-03《铝合金压铸件》、EN1706-1998《锻造铝合金》等规范的规则。
②本文件所指的铝合金熔炼，系在电阻炉、感应炉及煤气(天然气)炉内进行。
通常采纳石墨坩埚或铸铁坩埚。
铸铁坩埚须进行液体渗铝。
(2) 配料及炉料1) 配料核算①镁的配料核算量：用氯盐精粹时，应取上限，用无公害精粹剂精粹时，可适当削减;也可依据实际情况调整加镁量。
②铝合金压铸时，为了削减压铸时粘模表象，答应适当进步铁含量，但不得超越有关规范的规则。
2) 金属资料及回炉料①新金属资料铝锭：GB/T 1196-2002《重熔用铝锭》铝硅合金锭：GB/T 8734-2000《锻造铝硅合金锭》镁锭： GB 3499-1983《镁锭》铝铜中心合金：YS/T 282-2000《铝中心合金锭》铝锰中心合金：YS/T 282-2000《铝中心合金锭》各商标的预制合金锭：GB/T 8733-2000《锻造铝合金锭》、JISH 2117-1984《铸件用再生铝合金锭》、ASTM B 197-03《锻造铝合金锭》、JISH 2118-2000《压铸铝合金锭》、EN1676-1996《锻造铝合金锭》等。
②回炉料包含化学成分清晰的废铸件、浇冒口和坩埚底剩料，以及溢流槽和飞边等破碎的重熔锭。
回炉料的用量通常不超越80%，其间破碎重熔料不超越30%;关于不重要的铸件可悉数运用回炉料;关于有特殊需求(气密性等)的铸件回炉料用量不超越50% 。
3) 铲除污物为进步产品质量，有必要铲除炉料外表的脏物、油污、废铸件上的镶嵌件，应在熔炼前除掉(可用一个熔炼炉专门去掉镶嵌件)。
4) 炉料预热预热通常为350～450℃下保温2～4h。
Zn、Mg、RE在200～250℃下保温2～4h。
在确保坩埚涂料完好和充沛预热的情况下，除Zn、Mg、Sr、Cd及RE等易燃资料外的炉料答应随炉预热。
(3) 精粹剂预备①铝合金的精粹通常选用六氯乙烷、DSG铝合金除渣除气剂、铝精粹剂ZS-AJ 01C等精粹剂。
②六氯乙烷运用前，置于熔炉旁预热。
③ DSG铝合金除渣除气剂、铝精粹剂ZS-AJ 01C等精粹剂，寄存时要防止吸潮，运用前应置于熔炉旁预热。
(4) 坩埚及熔炼东西的预备①新坩埚运用前应整理洁净(可选用吹砂或其它办法)，然后加热到600～700℃,坚持30～60min，再降温到200～300℃，开端喷刷涂料。
②行将运用的坩埚和熔炼东西运用钢丝刷、铁铲、錾子等东西去掉坩埚和熔炼东西外表的氧化物、熔渣等污物，并预热到200～300℃，然后在与合金液触摸有些的外表喷刷涂料。
③喷刷涂料后，坩埚应预热到500～600℃，其它熔炼东西应预热到200～300℃待用。
④喷刷涂料后的运用时刻，以涂料不掉落为原则，在接连熔炼时，坩埚喷刷一次涂料通常不超越24h，不然应从头整理坩埚，并喷刷涂料。
其它熔炼东西涂料掉落后应随时补涂。
⑤用后的坩埚和熔炼东西上的金属残渣、氧化皮和熔渣应整理洁净(坩埚运用后最佳趁热整理)。
(5) 合金熔炼①依据坩埚熔炼和炉料分量，按回炉料、合金锭、中心合金、纯金属的次第连续或一起参加坩埚并升温熔化。
a. 加镁时，用钟罩将镁块压入合金液下部，缓慢滚动，拌和均匀，待镁悉数熔化后取出钟罩。
②炉料悉数熔化后，当合金液温度到690～740℃时，用钟罩分2～3批将精粹剂压入合金液内，间隔坩埚底部10～15cm处，缓慢均匀滚动，直到反响中止后，取出钟罩。
a. 气候潮湿或回炉料用量较大时，精粹剂参加量取上限，详细参加量还要依据精粹作用。
③精粹后，静置10～20min，然后去掉合金液外表的熔渣，再将合金液转入保温炉或直接浇注。
a. 在全部熔炼浇注过程中，合金液的温度不要过高，在短时刻内也不该超越750℃。
b. 合金的熔炼浇注时刻要尽量缩短，从合金开端熔炼到浇注结束不宜超越8h。
c. 精粹后合金液的停留时刻，锻造或压铸不超越4h，不然应弥补精粹。
d. 弥补精粹的温度与浇注温度一样，精粹剂的用量为剩下合金液分量的～%，弥补精粹含镁的铝合金时，还应斟酌补加镁的烧损量。
e. 在浇注过程中，不得将浇口余料或废铸件随意参加合金液内，不然应从头精粹。
f. 坩埚底的剩下合金液深度小于50mm时，不得再浇注铸件，但可以参加炉料接连熔炼，或倒入新的合金液。
g. 在全部熔炼过程中，要尽量少破坏合金液外表的氧化皮，在舀取合金液时，应先将氧化皮扒开，尽量防止将氧化皮带入合金液内。
