简析美标电线电缆阻燃等级
阻燃电缆简介及其等级标准
一、阻燃防火电缆简介当前，电缆行业习惯将阻燃（Free ， LSOH）或低卤低烟（Fire RetardantLow Smoke Fume）、无卤低烟（，LSF）、耐火（Low Smoke HalogenFire Resistant）等拥有一定防火性能的电缆统称为防火电缆。
1. 阻燃电缆（ Flame Retardant ）阻燃电缆的特色是延缓火焰沿着电缆延伸使火灾不致扩大。
因为其成本较低，所以是防火电缆中大批采纳的电缆品种。
不论是单根线缆仍是成束敷设的条件下，电缆被焚烧时能将火焰的延伸控制在必定范围内，所以能够防止因电缆着火延燃而造成的重要灾祸，进而提升电缆线路的防火水平。
2.无卤低烟阻燃电缆（ LSOH）无卤低烟电缆的特色是不单拥有优秀的阻燃性能，并且构成低烟无卤电缆的资料不含卤素，焚烧时的腐化性和毒性较低，产生很少许的烟雾，进而减少了对人体、仪器及设施的伤害，有益于发生火灾时的实时营救。
无卤低烟阻燃电缆固然拥有优秀阻燃性、耐腐化性及低烟浓度，但其机械和电气性能比一般电缆稍差。
3.低卤低烟阻燃电缆（ LSF）低卤低烟阻燃电缆的氯化氢开释量和烟浓度指标介于阻燃电缆与无卤低烟阻燃电缆之间。
低卤（ Low Halogen ）电缆的资猜中亦会含有卤素，但含量较低。
这种电缆的特色是不单具备阻燃性能，并且在焚烧时开释的烟量较少，氯化氢开释量较低。
这种低卤低烟阻燃电缆一般以聚氯乙烯（ PVC）为基材，再配以高效阻燃剂、 HCL汲取剂及抑烟剂加工而成。
所以这种阻燃资料明显改良了一般阻燃聚氯乙烯料的焚烧性能。
4. 耐火电缆（ Fire Resistant）耐火电缆是在火焰焚烧状况下能保持一准时间的正常运转，可保持线路的完好性（ Circuit Intergrity ）。
耐火阻燃电缆焚烧时产生的酸气烟雾量少，耐火阻燃性能大大提升，特别是在焚烧时，陪伴着水喷淋和机械打击震动的状况下，电缆仍可保持线路完好运转。
二、阻燃电缆标准及等级电缆波及火灾安全的主要技术指标是 CO2 电缆的阻燃性、烟雾的密度随和体的有毒性。
美国电线UL的5种防火等级
美国UL的5种防火等级
UL防火等级分成5种：
1、增压级。
这包括CMP铜缆（UTP和ScTP）以及OFNP或OFCP光纤电缆，是等级最高的电缆。
在一捆增压级电缆上，用风扇强制吹向火焰时，电缆上的火焰蔓延5m以内将自行熄灭。
而且这种电缆由于内含化学物质，因此在燃烧或在极度高温时，不会放出毒烟或蒸汽。
在美国，增压级电缆是首选的电缆。
在通信布线中，它通常安装在通风管道或空气处理设备使用的空气回流增压系统中。
2、干线级。
这包括CMR铜缆以及OFNR或OFCR光纤电缆，是等级位居第二的电缆。
成捆的干线级电缆在风扇强制吹风的情况下，电缆上的火焰蔓延至5m以内必须自行熄灭，但是，它没有烟雾或毒性规范。
美国以外的其他国家通常在大楼干线和水平电缆中使用这种防火等级的电缆。
3、商用级。
这包括CM铜缆以及OFN或OFC光纤电缆。
商用级电缆比干线级的级别低，其成捆电缆上的火焰蔓延至5m以内必须自行熄灭，但没有任何风扇强制吹风的限制，也没有烟雾或毒性规范。
商用级电缆常用于水平走线，一般捆在一起使用。
4、通用级。
这包括CMG铜缆以及OFNG或OFCG光纤电缆。
这种级别的电缆性能与商用级类似。
5、家居级。
这是指CMX铜缆，没有光纤分类，是UL防火等级中级别最低的。
一条家居级电缆上的火焰，当其蔓延至5m以内必须自行熄灭，但没有烟雾或毒性规范。
家居级电缆一般仅应用于单独敷设每条电缆的家庭或小型办公室系统。
它不应成捆敷设，因为成捆电缆的火焰蔓延方式与一条电缆有很大的差异。

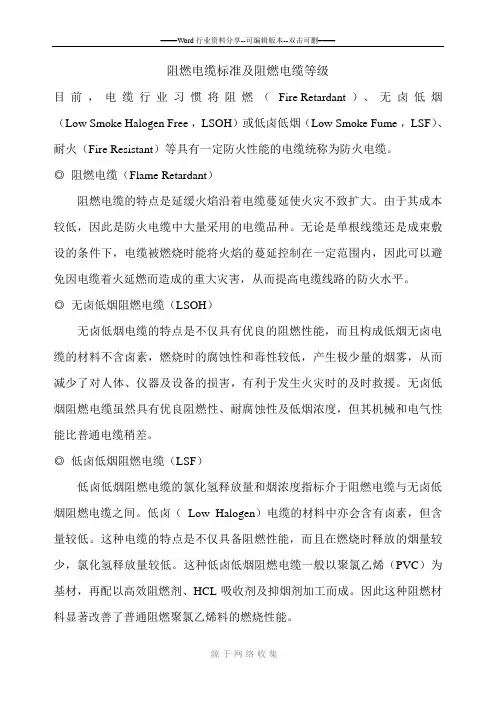

阻燃电缆标准及阻燃电缆等级
阻燃电缆标准及阻燃电缆等级目前，电缆行业习惯将阻燃（ Fire Retardant）、无卤低烟（Low Smoke Halogen Free ，LSOH）或低卤低烟（Low Smoke Fume ，LSF）、耐火（Fire Resistant）等具有一定防火性能的电缆统称为防火电缆。
◎阻燃电缆（Flame Retardant）阻燃电缆的特点是延缓火焰沿着电缆蔓延使火灾不致扩大。
由于其成本较低，因此是防火电缆中大量采用的电缆品种。
无论是单根线缆还是成束敷设的条件下，电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免因电缆着火延燃而造成的重大灾害，从而提高电缆线路的防火水平。
◎无卤低烟阻燃电缆（LSOH）无卤低烟电缆的特点是不仅具有优良的阻燃性能，而且构成低烟无卤电缆的材料不含卤素，燃烧时的腐蚀性和毒性较低，产生极少量的烟雾，从而减少了对人体、仪器及设备的损害，有利于发生火灾时的及时救援。
无卤低烟阻燃电缆虽然具有优良阻燃性、耐腐蚀性及低烟浓度，但其机械和电气性能比普通电缆稍差。
◎低卤低烟阻燃电缆（LSF）低卤低烟阻燃电缆的氯化氢释放量和烟浓度指标介于阻燃电缆与无卤低烟阻燃电缆之间。
低卤（Low Halogen）电缆的材料中亦会含有卤素，但含量较低。
这种电缆的特点是不仅具备阻燃性能，而且在燃烧时释放的烟量较少，氯化氢释放量较低。
这种低卤低烟阻燃电缆一般以聚氯乙烯（PVC）为基材，再配以高效阻燃剂、HCL吸收剂及抑烟剂加工而成。
因此这种阻燃材料显著改善了普通阻燃聚氯乙烯料的燃烧性能。
◎耐火电缆（Fire Resistant）耐火电缆是在火焰燃烧情况下能保持一定时间的正常运行，可保持线路的完整性（Circuit Intergrity）。
耐火阻燃电缆燃烧时产生的酸气烟雾量少，耐火阻燃性能大大提高，特别是在燃烧时，伴随着水喷淋和机械打击震动的情况下，电缆仍可保持线路完整运行。
阻燃电缆标准及等级电缆涉及火灾安全的主要技术指标是CO2电缆的阻燃性、烟雾的密度和气体的有毒性。

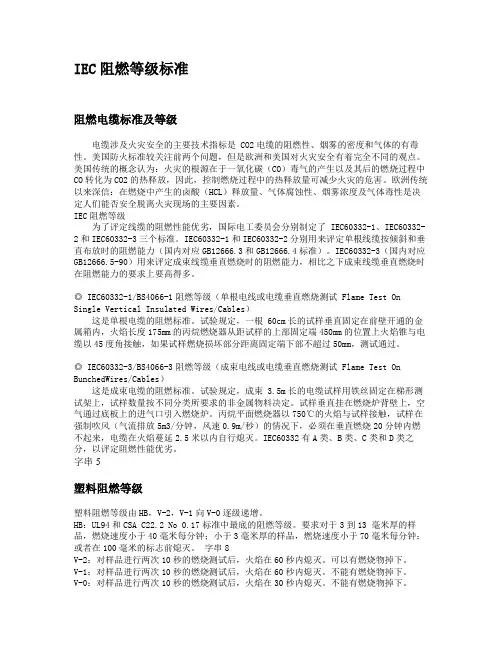

IEC阻燃等级标准
IEC阻燃等级标准阻燃电缆标准及等级电缆涉及火灾安全的主要技术指标是 CO2电缆的阻燃性、烟雾的密度和气体的有毒性。
美国防火标准较关注前两个问题，但是欧洲和美国对火灾安全有着完全不同的观点。
美国传统的概念认为：火灾的根源在于一氧化碳（CO）毒气的产生以及其后的燃烧过程中CO转化为CO2的热释放，因此，控制燃烧过程中的热释放量可减少火灾的危害。
欧洲传统以来深信：在燃烧中产生的卤酸（HCL）释放量、气体腐蚀性、烟雾浓度及气体毒性是决定人们能否安全脱离火灾现场的主要因素。
IEC阻燃等级为了评定线缆的阻燃性能优劣，国际电工委员会分别制定了 IEC60332-1、IEC60332-2和IEC60332-3三个标准。
IEC60332-1和IEC60332-2分别用来评定单根线缆按倾斜和垂直布放时的阻燃能力（国内对应GB12666.3和GB12666.4标准）。
IEC60332-3（国内对应GB12666.5-90）用来评定成束线缆垂直燃烧时的阻燃能力，相比之下成束线缆垂直燃烧时在阻燃能力的要求上要高得多。
◎ IEC60332-1/BS4066-1阻燃等级（单根电线或电缆垂直燃烧测试 Flame Test On Single Vertical Insulated Wires/Cables）这是单根电缆的阻燃标准。
试验规定，一根 60cm长的试样垂直固定在前壁开通的金属箱内，火焰长度175mm的丙烷燃烧器从距试样的上部固定端450mm的位置上火焰锥与电缆以45度角接触，如果试样燃烧损坏部分距离固定端下部不超过50mm，测试通过。
◎ IEC60332-3/BS4066-3阻燃等级（成束电线或电缆垂直燃烧测试 Flame Test On BunchedWires/Cables）这是成束电缆的阻燃标准。
试验规定，成束 3.5m长的电缆试样用铁丝固定在梯形测试架上，试样数量按不同分类所要求的非金属物料决定。
试样垂直挂在燃烧炉背壁上，空气通过底板上的进气口引入燃烧炉。

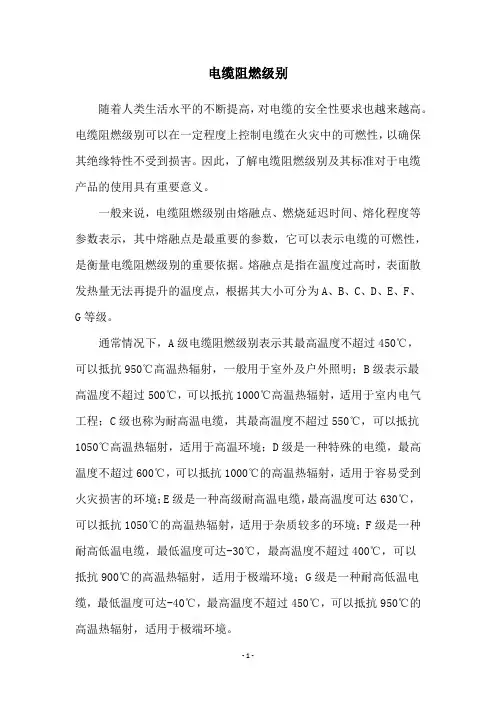

电缆阻燃级别
电缆阻燃级别
随着人类生活水平的不断提高，对电缆的安全性要求也越来越高。
电缆阻燃级别可以在一定程度上控制电缆在火灾中的可燃性，以确保其绝缘特性不受到损害。
因此，了解电缆阻燃级别及其标准对于电缆产品的使用具有重要意义。
一般来说，电缆阻燃级别由熔融点、燃烧延迟时间、熔化程度等参数表示，其中熔融点是最重要的参数，它可以表示电缆的可燃性，是衡量电缆阻燃级别的重要依据。
熔融点是指在温度过高时，表面散发热量无法再提升的温度点，根据其大小可分为A、B、C、D、E、F、G等级。
通常情况下，A级电缆阻燃级别表示其最高温度不超过450℃，
可以抵抗950℃高温热辐射，一般用于室外及户外照明；B级表示最
高温度不超过500℃，可以抵抗1000℃高温热辐射，适用于室内电气工程；C级也称为耐高温电缆，其最高温度不超过550℃，可以抵抗1050℃高温热辐射，适用于高温环境；D级是一种特殊的电缆，最高温度不超过600℃，可以抵抗1000℃的高温热辐射，适用于容易受到火灾损害的环境；E级是一种高级耐高温电缆，最高温度可达630℃，可以抵抗1050℃的高温热辐射，适用于杂质较多的环境；F级是一种耐高低温电缆，最低温度可达-30℃，最高温度不超过400℃，可以
抵抗900℃的高温热辐射，适用于极端环境；G级是一种耐高低温电缆，最低温度可达-40℃，最高温度不超过450℃，可以抵抗950℃的高温热辐射，适用于极端环境。
另外，燃烧延迟时间和熔化程度等参数也可以用来表征电缆阻燃级别。
网络布线之全球线缆防火标准级别
CMP适用于通风管道或有空气回 流增压区域）非助燃干线级CMR 适用于垂直主干及水平
区域）非助燃商用级CM适用于 水平区域）...全球各地的防火 规范各不相同，北美UL
规范按阻燃等级从高到低，分 别是阻燃CMP适用于通风管道或 有空气回流增压区域）非助
燃干线级CMR适用于垂直主干及 水平区域）非助燃商用级C家居级CMX必需单根水平铺设） 美国康普SYSTIM
A X20系列线缆都是符合最高防 火等级的CMP线缆；10系列线缆 是符合CMR防火
等级的线缆。欧洲低烟无卤线 缆包含3个标准：IEC60332-3或 者IEC6033
wh999gho2 win7怎么重装系统 / win7 旗舰版
阻燃电缆标准及阻燃电缆等级
阻燃电缆标准及阻燃电缆等级目前，电缆行业习惯将阻燃（ Fire Retardant）、无卤低烟（Low Smoke Halogen Free ，LSOH）或低卤低烟（Low Smoke Fume ，LSF）、耐火（Fire Resistant）等具有一定防火性能的电缆统称为防火电缆。
◎阻燃电缆（Flame Retardant）阻燃电缆的特点是延缓火焰沿着电缆蔓延使火灾不致扩大。
由于其成本较低，因此是防火电缆中大量采用的电缆品种。
无论是单根线缆还是成束敷设的条件下，电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免因电缆着火延燃而导致的重大灾害，从而提高电缆线路的防火水平。
◎无卤低烟阻燃电缆（LSOH）无卤低烟电缆的特点是不仅具有优良的阻燃性能，并且构成低烟无卤电缆的材料不含卤素，燃烧时的腐蚀性和毒性较低，产生很少量的烟雾，从而减少了对人体、仪器及设备的损害，有助于发生火灾时的及时救援。
无卤低烟阻燃电缆虽然具有优良阻燃性、耐腐蚀性及低烟浓度，但其机械和电气性能比普通电缆稍差。
◎低卤低烟阻燃电缆（LSF）低卤低烟阻燃电缆的氯化氢释放量和烟浓度指标介于阻燃电缆与无卤低烟阻燃电缆之间。
低卤（Low Halogen）电缆的材料中亦会具有卤素，但含量较低。
这种电缆的特点是不仅具有阻燃性能，并且在燃烧时释放的烟量较少，氯化氢释放量较低。
这种低卤低烟阻燃电缆一般以聚氯乙烯（PVC）为基材，再配以高效阻燃剂、HCL吸取剂及抑烟剂加工而成。
因此这种阻燃材料显著改善了普通阻燃聚氯乙烯料的燃烧性能。
◎耐火电缆（Fire Resistant）耐火电缆是在火焰燃烧情况下能保持一定期间的正常运营，可保持线路的完整性（Circuit Intergrity）。
耐火阻燃电缆燃烧时产生的酸气烟雾量少，耐火阻燃性能大大提高，特别是在燃烧时，随着着水喷淋和机械打击震动的情况下，电缆仍可保持线路完整运营。
阻燃电缆标准及等级电缆涉及火灾安全的重要技术指标是CO2电缆的阻燃性、烟雾的密度和气体的有毒性。
美国阻燃材料标准及测试方法
美国阻燃材料标准及测试⽅法美国阻燃材料标准及测试⽅法美国阻燃材料标准为ANSI/UL-94-1985标准UL94试验共有五种：1．B级的⽔平燃烧试验2．94V-0、94V-1、94V-2级的垂直燃烧试验3．94 5-V级的垂直燃烧试验4．⽤辐射板的⽕焰蔓延指数试验（按ASTM E 162的标准测定这⾥不作介绍）5．94VTM-0,94VTM-1,94VTM-2级的垂直燃烧试验（VTM指极薄的材料这⾥不作介绍）现分述如下：1．94HB级的⽔平燃烧试验⽅法本试验采⽤长127mm，宽12.7mm，最⼤厚度12.7mm，最⼩厚度3.05mm的⼩条状试样。
在⽆通风的试验箱中进⾏。
评为94HB级的材料，试样厚度为12.7mm时，在76.2mm标距上的燃烧速度不⼤于38.1mm/min，或试样厚度⼩于3.05mm时，燃烧速度不⼤于38.1mm/min或在达到102mm标线之前，必须停⽌燃烧。
2．94V-0、94V-1、94V-2级的垂直燃烧试验⽅法UL94中的垂直燃烧试验根据样品燃烧时间，熔滴是否引燃脱脂棉等试验结果，把聚合物材料定为V-2,V-1,V-0和5-V四个级别，其中以V-2级为最低阻燃级，5-V级为最⾼阻燃级。
先介绍94V-0、94V-1、94V-2级试验⽅法。
此试验⽤⼩条试样长127mm，宽12.7mm，最⼤厚度12.7mm。
在⽆通风试验箱中进⾏。
试样上端（6.4mm的地⽅）⽤⽀架上的夹具夹住，并保持试样的纵轴垂直。
试样下端距灯嘴9.5mm，距⼲燥脱脂棉表⾯305mm.。
将本⽣灯点燃并调节⾄产⽣19mm⾼的蓝⾊⽕焰，把本⽣灯⽕焰置于试样下端，点⽕10s，然后移去⽕焰（离试样⾄少152mm远），并记下试样有焰燃烧时间。
若移去⽕焰后30s内试样的⽕焰熄灭，必须再次将本⽣灯移到试样下⾯，重新点燃试样点⽕10s，然后再次移开本⽣灯⽕焰，并记下试样的有焰燃烧和⽆焰燃烧的续燃时间。
若试样熔滴有烟棵⾥，让其落⼊试样下305mm的脱脂棉上，看其是否引燃脱脂棉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简析美标电线电缆阻燃等级
现阶段应用较广的防火线缆主要有UL系列阻燃电缆和阻燃低烟无卤电缆两大类。
在进口产品中主要来自于美洲和欧洲，由于美洲和欧洲的防火思路有很大的不同，导致防火电缆标准互不兼容。
在美洲及部分亚洲国家，目前一致公认的、执行的为美国UL安全检测实验室发布的系列阻燃性能规范。
UL系列阻燃规范划分为：
1)家居级-CMX级（垂直燃烧测试Vertial Wire Flame Test）UL1581
2)通用级-CMG级（垂直燃烧测试Vertial Tray Flame Test）UL1581
3)商用级-CM级（垂直燃烧测试Vertial Tray Flame Test）UL1581
4)干线级-CMR级（直立燃烧测试Riser Flame Test）UL1666
5)增压级-CMP级（斯泰钠风道实验Plenum Flame Test/Steiner TunnelTest）UL910
以上5个级别的划分，是根据易燃程度从低到高的排列，CMP级阻燃为目前UL系列要求最苛刻，火灾时安全耐燃程度最高的。
图一家居级-CMX垂直燃烧测试
这是UL标准中家居级电缆，适用安全标准为UL1581，VW-1。
实验规定试样保持垂直，用试验用的喷灯燃烧（30，000TU/Hr）15秒钟，然后停止15秒钟，反复5次。
合格标准为余火焰不可超过60秒钟，试样不可烧损25%以上，垫在底部的医用棉不可被落下物引燃。
该等级没有烟雾或毒性规范，只用于敷设单条电缆的家庭或小型办公室系统中。
电缆不允许成捆敷设使用，必须套管。
图二通用级-CMG垂直燃烧测试
这是UL标准中通用级电缆，适用安全标准为UL1581。
实验规定在垂直8英尺高的支架上敷设多条试样，用规定的20KW带状喷灯燃烧（70000BTU/Hr）20分钟。
合格标准为火焰不可蔓延到电缆的上端并自行熄灭。
通用级电缆也没有烟雾浓度规范，一般用于同一楼层的水平走线，不能作为垂直布线应用于楼层间。
图三商用级-CM垂直燃烧测试
这是UL标准中商用级电缆，适用安全标准为UL1581。
商用级和通用级的测试条件类似，同为加拿大和美国认可使用。
烟雾浓度和敷设要求同CMG级一致。
图四干线级-CMR直立燃烧测试
这是UL标准中商用级电缆（Riser Cable）,适用安全标准为UL1666。
实验规定在模拟直立轴上敷设多条试样，用规定的154.5KW煤气本生灯（527，500BTU/Hr）30分钟。
合格标准为火焰不可蔓延到12英尺高的房间的上部。
对烟雾浓度不做要求，一般用于楼层垂直和水平布线使用。
图五增压级-CMP通风管道燃烧测试
这是UL防火标准中要求最高的电缆（Plenum Cable），适用安全标准为UL910，实验规定在装置的水平风道上敷设多条试样，用87.9KW煤气本生灯（300，000BTU/Hr）燃烧20分钟。
合格标准为火焰不可延伸到距煤气本生灯火焰前端5英尺以外。
光密度的峰值最大为0.5，平均密度值最大为0.15。
这种电缆通常安装在通风管道或空气处理设备使用的空气回流增压系统中，被加拿大和美国所认可采用。
【完】。
