螺丝机控制器手持版说明书V汇总
螺丝机控制系统-手持版说明书V4.2(1)
智能螺丝机控制系统QZ-NC05A（手持版）V4.2说明书东莞全职数控科技有限公司目录1.产品介绍 (3)1.1产品概述 (3)1.2功能简介 (3)1.3功能特性 (3)1.4产品列表 (4)2.接线说明图 (5)2.1系统连接示意图 (5)2.2输入输出定义说明 (6)2.3安装尺寸 (7)3.按键说明 (8)3.1手持盒按键图 (8)3.2手持盒按键说明 (9)4.手持盒操作说明 (10)4.1开机画面介绍 (10)4.2主菜单功能介绍 (13)4.3新增功能介绍 (20)4.4插入指令操作 (22)4.5删除指令操作 (22)4.6复制指令操作 (22)4.7阵列复制操作 (23)4.8平台复制 (23)4.9系统 (24)5.注意事项 (26)5.1装机事项 (26)5.2常见问题说明与故障排除 (27)1.产品介绍1.1产品概述QZ-NC05A是由本公司专业数控团队为螺丝机行业量身定做的低成本、高浓缩、高集成度的单/双Y 轴，四轴，五轴，智能螺丝机控制系统。
具有吹螺丝和取螺丝两种方案，广泛应用于全自动螺丝机领域。
1.2功能简介1、手持盒采用320*240高分辨率彩屏、全中文操作界面，易学易用。
2、具有吹料和吸料两种运用模式；3、吸料模式下支持多螺丝仓；4、支持扩展应用，比如锁完螺丝点胶、焊接、检测、搬运、装配等等；5、支持双工作平台和双启动模式；6、支持4轴工作模式（控制工件旋转），可以扩展到5轴的应用（定制）7、支持出现故障时，选择重打或跳过模式；8、具有区域阵列复制，平台复制，批量编辑，单步运行等功能。
9、动作参数编辑完毕，通过串口将动作参数下载到控制器中，即可脱机独立运行。
同时动作参数也保存到手持盒中，方便调用；10、可存储数百个加工文件，每个文件可支持1000个螺丝位，使用时调出即可。
11、支持Modbus_rtu主机模式，可以访问外部智能模块。
12、支持视觉对位(对角拍MARK点)进行工件校正。
自动螺丝机说明书
自动螺丝机说明书 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT自动锁螺丝机（SCREW-160/180II/320 ）目录一、自动锁螺丝机功能简介 (01)二、主画面概要 (01)三、主界面功能介绍 (02)四、参数设置界面介绍··················-03～04-五、螺丝规格界面介绍 (05)六、教导（模拟手柄）界面介绍 (06)七、步骤镜像界面介绍 (07)八、参数复制界面介绍 (08)九、其他设置界面介绍 (09)十、坐标校正界面介绍 (10)十一、文件管理界面介绍 (11)十二、产量报表界面介绍 (12)十三、USB复制界面介绍 (13)十四、螺丝供给器和电批调节 (14)十五、程序制作简易流程 (15)十六、故障排除 (16)十七、维护与保养 (17)十八、技术参数 (17)十九、售后服务 (18)二十、注意事项 (18)二十一、易损伤配件表···················-19～22-一、自动锁螺丝机功能简介1.全中文界面，动态显示运行状态，直观可见的参数2.密码保护功能、保护系统参数不被随意更改3.程序之间有阵列复制、参数复制功能4.程序具有坐标部分校正、整体校正功能、节省手动调试程序的时间5.具备插入、手动输入坐标、删除功能、方便快速修改及制作程序6.单步自动定位功能，极大的方便程序的制作确认及坐标修复等7.大容量储存数据程序使用时可随意切换调用8.自动防呆感应、流水式作业平台高效、节省人工、节约成本二、主要面概要人机界面由以下供13界面组成：1.主界面2.参数设置3.螺丝规格4.教导5.步骤镜像6.参数复制7.其他设置8.坐标校正9.文件管理10.产量报表11.U SB复制-1- 三、主界面功能介绍术语说明：-2- 术语说明：四、参数设置界面介绍-3- 术语说明：-4- 五、螺丝规格界面介绍术语说明:-5- 六、教导(模拟手柄)界面介绍术语说明：-6- 七、步骤镜像界面介绍术语说明:-7-八、参数复制界面介绍-8- 九、其它设置界面介绍术语说明：-9- 术语说明：十、坐标校正界面介绍术语说明：-10- 术语说明：十一、文件管理界面介绍术语说明：-11- 术语说明：十二、产量报表界面介绍术语说明：-12- 十三、USB复制界面介绍术语说明：-13-十四、螺丝供料器和电批调节术语说明：电批示意图术语说明：-14-十五、程序制作简易流程-15-十六、故障排除-16- 十七、维护与保养十八、技术参数·工作电压：220-240V AC·额定频率：50Hz·额定电流：5A·工作气压：外形尺寸：600*570*640 （L*W*H）·机器净重：50KG工作环境：·正常工作温度： -10℃-+40℃·储存和工作温度：≤60-85%-18-十九、售后服务本机自交货日起，提供一年保修，但以下所述不在免费保修条件内：1.机器在贵公司人员进行搬运下所造成的损坏。

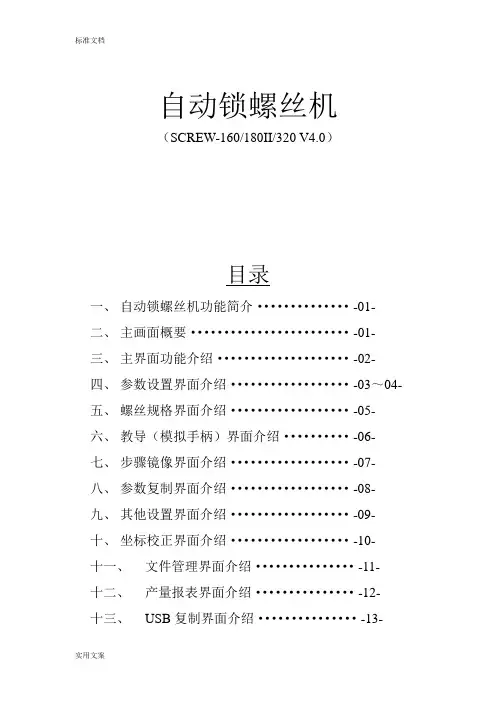

自动螺丝机说明书
自动锁螺丝机（SCREW-160/180II/320 V4.0）目录一、自动锁螺丝机功能简介 (01)二、主画面概要 (01)三、主界面功能介绍 (02)四、参数设置界面介绍··················-03～04-五、螺丝规格界面介绍 (05)六、教导（模拟手柄）界面介绍 (06)七、步骤镜像界面介绍 (07)八、参数复制界面介绍 (08)九、其他设置界面介绍 (09)十、坐标校正界面介绍 (10)十一、文件管理界面介绍 (11)十二、产量报表界面介绍 (12)十三、USB复制界面介绍 (13)十四、螺丝供给器和电批调节 (14)十五、程序制作简易流程 (15)十六、故障排除 (16)十七、维护与保养 (17)十八、技术参数 (17)十九、售后服务 (18)二十、注意事项 (18)二十一、易损伤配件表···················-19～22-一、自动锁螺丝机功能简介1.全中文界面，动态显示运行状态，直观可见的参数2.密码保护功能、保护系统参数不被随意更改3.程序之间有阵列复制、参数复制功能4.程序具有坐标部分校正、整体校正功能、节省手动调试程序的时间5.具备插入、手动输入坐标、删除功能、方便快速修改及制作程序6.单步自动定位功能，极大的方便程序的制作确认及坐标修复等7.大容量储存数据程序使用时可随意切换调用8.自动防呆感应、流水式作业平台高效、节省人工、节约成本二、主要面概要人机界面由以下供13界面组成：1.主界面2.参数设置3.螺丝规格4.教导5.步骤镜像6.参数复制7.其他设置8.坐标校正9.文件管理10.产量报表11.U SB复制-1- 三、主界面功能介绍术语说明：元素名称说明元素类型单位程序程序序号数字显示- 名称产品名称文本显示- 步骤显示当前工作的步骤编号数字显示--2- 术语说明：四、参数设置界面介绍-3-术语说明：元素名称说明元素类型单位序号程序序号数字输入- 名称产品型号数字输入- 步骤显示当前设定编辑的步骤编号数字输入-类型当前步骤动作类型：“锁”表示锁附步骤，“气缸”表示夹紧步骤，“无”表示没有动作步骤，“结束”表示回到原点选项-Y1/Y2选择Y1/Y2付锁参数设定的工作区域选择按键- 规格M 进入螺丝规格选择界面按键- 吸取螺丝长度设定数字MM L 自动吸取螺丝位置坐标设定（长按）按键- Y1 Y1当前步骤的三轴坐标设定（长按）按键- Y2 Y2当前步骤的三轴坐标设定（长按）按键- 提升Z 付锁后Z轴提升高度设定（长按）按键- Y1正反Y1工作产品正反面检测按键- Y2正反Y2工作产品正反面检测按键- 坐标X、Y、Z三轴的实时坐标显示数字显示MM 定位批头自动运行到设定的对应坐标位置按键-机械手点击进入机械手操作按键- 电批转实时控制电批工作转动按键- 真空吸实时控制真空吸取螺丝按键- Y1夹紧实时控制Y1锁附区夹具气缸动作按键- Y2夹紧实时控制Y2锁附区夹具气缸动作按键- 插入在当前步骤顺序前增加一个步骤按键- 删除删除当前步骤- - 教导调出教导（模拟手柄）界面- - 镜像进入镜像界面按键参数复制进入参数复制界面按键返回返回主界面按键--4-五、螺丝规格界面介绍术语说明:元素名称说明元素类型单位M 螺丝规格选择数字输入- 标准/自攻锁螺丝方式选择选项- 自攻速度自攻方式锁螺丝的锁附速度数字输入- 规格标准的螺丝规格文本显示- 速度标准规格螺丝的对应锁附速度（且供参考）数字输入MM/S 锁附加减速时锁附加/减的时间数字输入S 返回返回参数界面按键--5-六、教导(模拟手柄)界面介绍术语说明：元素名称说明元素类型单位↑Y 轴向后移动按键- ↓Y 轴向前移动按键- ←X 轴向左移动按键- →X 轴向右移动按键- ▲Z 轴向上移动按键- ▼Z 轴向下移动按键- 慢速度移动快/慢切换按键--6-七、步骤镜像界面介绍术语说明:-7- 八、参数复制界面介绍-8- 九、其它设置界面介绍术语说明：-9- 术语说明：十、坐标校正界面介绍术语说明：-10- 术语说明：十一、文件管理界面介绍术语说明：-11- 术语说明：十二、产量报表界面介绍术语说明：-12- 十三、USB复制界面介绍术语说明：-13- 十四、螺丝供料器和电批调节术语说明：电批示意图术语说明：-14-十五、程序制作简易流程-15- 十六、故障排除-16- 十七、维护与保养十八、技术参数·工作电压：220-240V AC·额定频率：50Hz·额定电流：5A·工作气压：0.5-0.6Mpa·外形尺寸：600*570*640 （L*W*H）·机器净重：50KG工作环境：·正常工作温度：-10℃-+40℃·储存和工作温度：≤60-85%-18-十九、售后服务本机自交货日起，提供一年保修，但以下所述不在免费保修条件内：1.机器在贵公司人员进行搬运下所造成的损坏。
自动锁螺丝机使用说明书
正中新自动锁螺丝机使用说明书（手持盒版）V6.6说明书深圳市正中新自动化设备有限公深圳市正中新自动化设备有限公司目录第一章.概述 (2)1.机台结构 (2)2.设备型号说明 (3)3.主界面内容分布说明 (3)4.手持编程器按键说明 (4)第二章. 教导程序和参数设置说明 (6)1.工作原理 (6)2.教导程序 (6)3.参数设置 (9)第三章.常见故障排除 (15)第四章.日常操作保养及注意事项 (16)1.日常员工操作流程： (16)2.日常保养： (16)3.注意事项： (16)第五章. 耗材及易损件 (17)第六章. 售后服务 (18)第七章. 注意事项 (18)深圳市正中新自动化设备有限公司第一章 .概述1.机台结构2.设备型号说明上图机器型号为 ZT-L533113.主界面内容分布说明1.文件序号及文件名，“001”为序号，“程序001”为文件名。
2. 文件最新被修改的时间。
3.打开加工文件图标，可用“切换”按键将光标切换到该图标。
4.“撤销”“重做”状态指示图标，可达的“撤销”“重到 30 次做”次数，如该图标为灰色则无可操作的“撤销”或“重做”。
5.表示该加工文件被编辑过，需要做“除错”操作，如该图标为灰色则该文件已“除错”通过。
6.该文件未锁定，该文件已被锁定，机器已被锁定。
7.手动移动速度，分“快、中、慢”速，按“速度”键轮流切换。
8.工件计数器，前面的数值为工件计数值，后面的数值为设定要加工的工件数，如工件计数值达到设定要加工的工件数值则会提示工件计数已满。
9. U 盘插入，无 U 盘插入。
10. 拼音输入、数字输入、小写字母输入、大写字母输入，在字符输入状态下按“#”键可以切换输入法。
4.手持编程器按键说明1.手动 Z 轴向上移动。
2.手动 Z 轴向下移动。
3.手动 Y 轴向前移动。
4.手动 Y 轴向后移动。
5.手动 X 轴向左移动。
6.手动 X 轴向右移动。
7.手动移动速度“慢、中、快”速切换。
自动螺丝机说明书
自动锁螺丝机（SCREW-160/180II/320 V4.0）目录一、自动锁螺丝机功能简介 (01)二、主画面概要 (01)三、主界面功能介绍 (02)四、参数设置界面介绍··················-03～04-五、螺丝规格界面介绍 (05)六、教导（模拟手柄）界面介绍 (06)七、步骤镜像界面介绍 (07)八、参数复制界面介绍 (08)九、其他设置界面介绍 (09)十、坐标校正界面介绍 (10)十一、文件管理界面介绍 (11)十二、产量报表界面介绍 (12)十三、USB复制界面介绍 (13)十四、螺丝供给器和电批调节 (14)十五、程序制作简易流程 (15)十六、故障排除 (16)十七、维护与保养 (17)十八、技术参数 (17)十九、售后服务 (18)二十、注意事项 (18)二十一、易损伤配件表···················-19～22-一、自动锁螺丝机功能简介1.全中文界面，动态显示运行状态，直观可见的参数2.密码保护功能、保护系统参数不被随意更改3.程序之间有阵列复制、参数复制功能4.程序具有坐标部分校正、整体校正功能、节省手动调试程序的时间5.具备插入、手动输入坐标、删除功能、方便快速修改及制作程序6.单步自动定位功能，极大的方便程序的制作确认及坐标修复等7.大容量储存数据程序使用时可随意切换调用8.自动防呆感应、流水式作业平台高效、节省人工、节约成本二、主要面概要人机界面由以下供13界面组成：1.主界面2.参数设置3.螺丝规格4.教导5.步骤镜像6.参数复制7.其他设置8.坐标校正9.文件管理10.产量报表B复制-1- 三、主界面功能介绍术语说明：-2- 术语说明：四、参数设置界面介绍-3- 术语说明：-4- 五、螺丝规格界面介绍术语说明:-5- 六、教导(模拟手柄)界面介绍术语说明：-6- 七、步骤镜像界面介绍术语说明:-7- 八、参数复制界面介绍-8- 九、其它设置界面介绍术语说明：-9- 术语说明：十、坐标校正界面介绍术语说明：-10- 术语说明：十一、文件管理界面介绍术语说明：-11- 术语说明：十二、产量报表界面介绍术语说明：-12- 十三、USB复制界面介绍术语说明：-13- 十四、螺丝供料器和电批调节术语说明：电批示意图术语说明：-14- 十五、程序制作简易流程-15- 十六、故障排除-16- 十七、维护与保养十八、技术参数·工作电压：220-240V AC·额定频率：50Hz·额定电流：5A·工作气压：0.5-0.6Mpa·外形尺寸：600*570*640 （L*W*H）·机器净重：50KG工作环境：·正常工作温度：-10℃-+40℃·储存和工作温度：≤60-85%-18-十九、售后服务本机自交货日起，提供一年保修，但以下所述不在免费保修条件内：1.机器在贵公司人员进行搬运下所造成的损坏。
恒控螺丝机说明书
恒控螺丝机说明书一、设备简介恒控螺丝机是一种高效、自动化的螺丝拧紧设备，专为各类生产线上的螺丝拧紧作业设计。
该设备采用先进的电气控制技术，可实现高精度、高速度的螺丝拧紧，提高生产效率，降低人工成本。
二、技术参数1. 电源：AC220V/50Hz2. 功率：1000W3. 最大拧紧力矩：300N·m4. 拧紧精度：±3%5. 最大拧紧速度：1000转/分钟6. 控制系统：PLC+触摸屏7. 外形尺寸：长×宽×高：1200mm×800mm×1500mm三、设备操作1. 将待拧紧的螺丝放入指定位置的料仓内。
2. 根据螺丝规格调整拧紧头的高度和角度。
3. 根据生产计划设定需要拧紧的螺丝数量和顺序。
4. 启动设备，观察设备运行状态，如有异常及时停机检查。
5. 设备运行结束后，及时清理料仓内的剩余螺丝。
四、设备维护1. 定期检查拧紧头是否磨损，如磨损及时更换。
2. 定期清理料仓内的杂物和积尘，保证设备正常运行。
3. 定期检查设备的电线、插头等部件是否破损或松动，如有问题及时处理。
4. 设备长期不使用时，应定期开机运行一段时间，保证设备正常运转。
五、故障排除如设备出现故障，可根据故障提示信息进行排查和处理。
如无法解决，应及时联系售后服务中心进行维修。
六、安全警示1. 操作过程中请勿将手伸入设备内部，防止受伤。
2. 设备出现异常时，请立即停机检查。
3. 请勿在设备附近放置杂物或易燃物品。
4. 非专业人员请勿擅自拆卸或维修设备。
5. 请勿在潮湿或阴暗环境下使用本设备。
6. 请勿将本设备用于非标准或未经认可的用途。
7. 在使用本设备前，请务必阅读并理解操作手册。
8. 在使用本设备时，请穿好适当的防护装备，如安全鞋、手套等。
9. 请定期检查并更新本设备的零部件和电线等部件，以确保安全使用。
10. 在使用本设备前，请务必检查电源线路是否安全、稳定且接地良好。
HK-4D2Y 自动螺丝机控制系统使用手册说明书
HK-4D2Y自动螺丝机控制系统使用手册目录第一章概述 (7)1.1 硬件 (7)1.2 软件 (8)1.3 配件 (8)1.4 主板底板安装尺寸图(高：42mm) (10)1.5 接口示意图 (11)1.6 可编程输入输出接口说明 (12)1.7 按钮及指示灯接口说明 (13)1.8 电机轴信号接口说明 (14)1.9 限位信号及回原点信号接口说明 (14)第二章主界面及按键说明 (16)2.1 主界面说明 (16)2.2 手持编程器按键说明 (17)2.3 程序选择及对准按键说明 (19)第三章快捷按键菜单说明 (21)3.1 打螺丝跟进参数设置 (21)3.2 延时时间参数设置 (21)3.3 电批参数设置 (21)3.4 送料器参数设置 (21)3.5 移动速度设置 (22)3.6 安全高度参数设置 (22)第四章菜单1 (23)4.1 第1页1.文件名编辑 (23)4.2 第1页2.生成默认参数 (23)4.3 第1页3.编辑多个编程点 (24)4.4 第1页4.设置标号 (24)4.5 第1页5.阵列 (24)4.6 第1页6.阵列展开 (25)4.7 第1页7.调用子程序 (25)4.8 第1页8.调用文件 (25)4.9 第1页9.程序跳转 (25)4.10 第2页1.有限次数循环 (25)4.11 第2页2.程序结束或返回 (26)4.12 第2页3.延时 (26)4.13 第2页4.暂停 (26)4.14 第2页5.输入信号编程 (26)4.15 第2页6.输出信号编程 (26)4.16 第2页7.工件计数器 (26)4.17 第2页8.回‘0’坐标位置 (26)4.18 第2页9.回原点 (27)4.19 第3页1.等待 (27)4.20 第3页2.产品到指定地方 (27)第五章菜单2 (28)5.1 第1页1.对准点设置 (28)5.2 第1页2.校准对准点 (28)5.3 第1页3.下移限制值设置 (29)5.4 第1页4.急停时输出信号设置 (29)5.5 第1页5.输出信号初始化设置 (29)5.6 第1页6.工件计数器设置 (29)5.7 第1页7.良品统计查看 (29)5.8 第1页8.取出产品停留位置 (30)5.9 第1页9.中途停止设置 (30)5.10 第2页1.工件和气缸延时 (30)5.11 第2页2.批头限制值设置 (30)5.12 第2页3.执行多少次后回原点 (31)5.13 第2页4.自动对针点设置 (31)5.14 第2页5.自动校准对准点 (31)5.15 第2页6.设置电批扭力测试位置 (31)5.16 第2页7.设置电批扭力测试参数 (32)5.17 第2页8.执行电批扭力测试 (32)5.18 第2页9.设置电批压力测试位置 (32)5.19 第3页1.执行电批压力测试 (32)5.20 第3页2.取螺丝测试 (32)5.21 第3页3.真空检测设置 (32)5.22 第3页4.空点设置 (33)第六章菜单3 (34)6.1 第1页1.移动到指定坐标 (34)6.2 第1页2.加工文件复制 (34)6.3 第1页3.DXF文件转换 (35)6.4 第1页4.对当前文件锁定/解锁 (35)6.6 第1页6.对菜单四锁定/解锁 (35)6.7 第1页7.当前文件锁定密码设置 (36)6.8 第1页8.机器高级锁定密码设置 (36)6.9 第1页9.菜单四锁定密码设置 (36)6.10 第2页1.输入口名称编程 (36)6.11 第2页2.输出口名称编程 (36)6.12 第2页3.按键声音设置 (36)6.13 第2页4.小键盘锁定/解锁 (36)6.14 第2页5.文件浏览及删除 (36)6.15 第2页6.设备信息 (36)6.16 第2页7.程序版本信息 (37)6.17 第2页8.更新应用程序 (37)6.18 第2页9.更新驱动程序 (37)6.19 第3页1.更新DSP程序 (38)6.20 第3页2.查看输入信号状态 (38)6.21 第3页3.从光标地址开始运行 (38)6.22 第3页4.查看按键输入状态 (38)6.23 第3页5.输出信号查看与控制 (39)第七章菜单4 (40)7.1 第1页1—3. XYZ轴参数设置 (40)7.2 第1页4.设置或修改密钥 (41)7.3 第1页5.日期/时间设置 ........................................................................ 错误！未定义书签。
多方向全自动连锁螺丝机控制系统用户手册课件
多方向全自动连锁螺丝机控制系统用户手册目录一、系统简介 (3)二、系统功能 (3)2.1 系统首页 (3)2.2 服务器设置 (4)2.3 客户端设置 (7)2.4 多方向全自动连锁螺丝机条码设置 (8)2.5 日志查询 (9)2.6 螺丝尺码 (10)2.7 配码 (11)2.6工票条码设置 (13)2.8 裁片条码设置 (13)2.9 档案单据维护 (14)2.10 螺丝生产颜色组 (15)2.11 设备自动控制 (17)一、系统简介多方向全自动连锁螺丝机控制系统具有流水线、工作台、自动控制定位等功能。
可根据客户现场要求实行无人监控，既节约人工成本又提高了生产组装效率。
软件从合理化设计着手，提高每一配件的加工精度，产生部分加部分大于部分相加的简单代数和的效果。
将锁螺丝的效率发挥到了极致，基本上动作时间都可以控制在3秒左右，可以在不同方向实现同时锁付。
二、系统功能2.1 系统首页在多方向全自动连锁螺丝机控制系统安装完成后，点击桌面上的多方向全自动连锁螺丝机控制系统图标，进入多方向全自动连锁螺丝机控制系统登录界面，界面如下图所示：2.2 服务器设置由于系统是一个三层架构的系统，所以我们在运行该系统之前我们必须要先有一个服务器，然后在服务器端进行与数据库的联接，那么客户端就可能通过访问服务器端来调用数据库。
当数据库建立好之后。
进入“数据库服务器连接配置”页面，输入数据库服务器的名称（服务器的机器名），也可以是服务器的IP地址。
然后输入数据库名、用户名和口令。
如果是远程服务器连接，则在“应用服务器名”下面输入应用服务器的IP地址。
3、点击按钮，当弹出如图所示的提示，说明数据库配置成功，如果弹出下图所示的提示，说明数据库没有配置成功，需要重新设置一下。
然后，我们在右边窗口输入应用服务器名，在点击按钮，当弹出正确提示，说明服务器也配置成功，否则配置失败。
4、如果想进行多帐套之间的统计，则进入“多帐套连接配置”页面，界面如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺丝机控制器-手持版说明书V.汇总————————————————————————————————作者: ————————————————————————————————日期:双Y轴智能螺丝机控制系统QZ－LS0３（手持盒版）V６．4说明书东莞市领航自动化有限公司目录1.产品介绍.．....................................................................................................．．3 1.1产品概述....． (3)1.2功能简介 (3)1.3功能特性 (3)１.4产品列表．． (4)2.接线说明图.．． (5)２.１控制器接线引脚定义．...．..…………………………………………………………………………………．５2.2 控制器接线说明……. ....．.………………………………………………………………………………….６2.3系统连接示意图..........． (7)2.４转接板接线说明...．. (8)2.5 转接板接线示意图.………………………………………………………………………………．……….９2.６安装尺寸....．.．．.. (10)３．按键说明．.．.． (11)３.1手持盒按键图...........．....．.............................................................................................1１3.2手持盒按键说明......．.．．．．．..............................................................................................１1 4.手持盒操作说明.．....．.. (13)4．1开机画面介绍..........．..．..．．. (13)4.2主菜单功能介绍．.........．....．.． (15)4.3新增功能操作.........．.．...．.. (19)4．４插入指令操作..............．.．..........................................................................................．20 4．５删除指令操作............．．. (20)4.6复制指令操作……….....．．.……………………………………………………………………………….２0４.7阵列复制操作.........．.....．. (2)４.8偏移操作．...................................................................................................................２1 4.９批量修改.．.．. (22)４.10系统．.......．．. (22)4.11执行方式操作...............．........................................................................................２４4.12复位方式操作..........．. (2)４４．1３产量设定．．..．.．……………………………………………………………………………………………….２５4.１４取料参数．....．.………………………………………………………………………………………………．25４.1５配置选项......．……………………………………………………………………………………………….2 6 4.16空移速度.....．.……………………………………………………………………………………………….2 6 4．１7对针操作.．．.．.．………………………………………………………………………………………………．2 6 ５.注意事项...．．.．..……………………………………………………………………………………2７5.1装机事项．......………………………………………………………………………………………………．2７5.２常见问题说明与故障排除..． (27)1.产品介绍1.1产品概述QＺ-LS03是由本公司专业数控团队为螺丝机行业量身定做的低成本、高浓缩、高集成度的智能螺丝机控制系统。
１．2功能简介1、手持盒采用3２0＊240高分辨率彩屏、全中文操作界面,易学易用。
2、具有自动吹螺丝和自动取螺丝两种工作模式;３、支持DＸＦ文件导入,实现直接导入螺丝位的坐标数据，省去繁锁的手工教导,方便准确。
4、具有区域阵列复制，平移运算,批量编辑,单步运行,Ｉ/O输入输出等功能。
５、系统具有自动执行功能、自动复位、产量设定、加工时间计时器等功能。
6、动作参数编辑完毕,通过串口将动作参数下载到控制器中,即可脱机独立运行。
也可将动作参数保存到手持盒的SＤ卡中,方便调用；并能进行设备间的图形拷贝及保存。
7、手持盒配备２G的ＳD卡，可存储数千个加工文件,每个文件可支持2000个螺丝位,使用时调出即可。
1．3功能特性１．３.1控制器硬件特性电机轴数：３轴（XYZ)脉冲频率:20０KIO口数量:8路专用输入(XYZ原点、启动/暂停、暂停、复位/急停按钮),４路通用输出I／O（NPN集电极开路输出,驱动电流1A）为真空启动信号、电批启动信号、电批复位信号、报警输出;2路通用输入I/O （低电平有效）为真空检测信号、扭力检测信号IO输入类型:光耦隔离输入。
存储容量:１6M接口方式：ＤＢ4４接口工作电压：24V DC,工作温度：70℃储存温度:-４０℃－70℃工作湿度：40％-80％储存湿度：0%-95%1.3.2 手持盒硬件特性接口方式：配备USB接口和串口，USB口用于连接电脑，此功能暂时保留。
串口用来连接手持盒。
存储方式:配置2G ＳD卡。
显示配置:分辨率３20*２40,2．8寸彩色液晶屏。
1．4产品列表配件名称类型数量简介手持盒必配 1 操作示教盒控制器必配 1 运动控制器数据线必配１连接线接线板必配 1 接线板98,310029,175,6386,374,3φ53.按键说明3．１手持盒按键图0.CLR EnterRun ResetF1PauseYYXXZZ R RF2F3F4Move3．2手持盒按键说明按键外观图形名称功能功能键不同的画面显示不同的操作键。
Enter确认键 对数据，修改参数，保存等确定按键。
YYXXZZR RMove方向键XYZR 方向键可控制４轴的前后左右升降旋转等运动 。
〈MOVE 〉定位键:用于设备手动找点和对针操作。
.数字和字母键字母，数字和点输入。
“#”切换输入法。
Run启动／下载键下载动作指令到控制器中，启动机器运行。
Pause暂停键暂停当前机器运行。
Reset复位键指设备复位到原点。
F1多功能键不同画面不同功能。
F2多功能键 不同画面不同功能。
F3多功能键 不同画面不同功能。
F4多功能键 不同画面不同功能。
CLR清除键清除修改的错误参数,数值。
清除文件和指令。
产量清０。
警告 操作本手持盒时，必须在断电的情况下插拔串口线，以免烧坏控制器和手持盒。
连接！4.手持盒操作说明4．1 开机画面介绍上电后手持盒自动跳转自开机画面-当前工作画面，如下图所示：螺丝机系统加工时间 00:00:00加工文件工作状态工作方式加工数量设定产量工作速度菜单编辑X Y Z123停机自动1000200050 %0.000 mm 0.000 mm 0.000 mm移动F1:模 拟F2:点动真空F3:点动电批F4:取料参数加工文件：指加工文件名；工作状态:指机器的当前工作状态;分为“停机、暂停、运行”三种状态;工作方式：指机器的运行方式;分为“手动运行、自动循环运行”两种模式；加工数量:指机器运行已完成的产量;当加工数量=设定产量时,表示机器已完成加工数量，并停机； 设定产量：指机器运行预设产量；工作速度:指设备运行过程的速度。
此速度为空移速度的百分比,范围在0～１00%；在此画面下直接按方向键“Ｙ”键可提高或降低工作速度百分比，按“Ｚ”键则以１0为单位提高或降低工作速度百分比。
X ：指机器X 轴的当前坐标; Y ：指机器Ｙ轴的当前坐标； Z:指机器Z 轴的当前坐标; F1～F4:为快捷操作。
模 拟:指让机器模拟运行一次打螺丝的位置,方便检查坐标位置是否正确； 点动真空：指点动输出真空信号； 点动电批:指点动输出电批控制信号; 取料参数：快捷方式进入取料参数设置;按“菜单”进入“主菜单”面画。
详见４.2介绍。
按“移动”可直接移动设备;如图所示：螺丝机系统加工时间 00:00:00加工文件工作状态工作方式加工数量设定产量工作速度X 1230.000 mm 0.000 mm 0.000 mmX m m ：150.000 Y m m ：100.200 Z m m ：30.580 3 高速移动设备1 低速 2 中速确定取消按“编辑”进入螺丝位坐标示教对话框：1、 当控制器中没有文件时，按“编辑”是新建一个文件;系统会自动提示以下对话框:是()O K 否()N O 提示！是否复位设备?“左功能键”为是，“右功能键”为否；选择后系统会自动弹出文件保存对话框,输入文件名按保存后会进入螺丝位坐标示教编辑对话框（“#”键为数字和字母切换键。
)，在此画面示教的螺丝位坐标会自动保存在刚刚输入的文件下。
如图所示：保存对话框a b c选择返回保存请输入文件名123.Q Z指令列表返回序号类型I/0XYZ1单 点2M A R K 3功能IO 4延 时5路径点6保 留(1帮助 2单步 3全选 4多选)F F F F 图形预览区在指令列表对话框下,按数字键1~5可编辑图中对应的指令功能。
2、 当控制器中有文件时，按“编辑”则是进入指令列表对话框，以便修改及编辑参数等操作。
如图所示:指令列表返回序号类型I/0XYZ1单 点2M A R K 3功能IO 4延 时5路径点6保 留(1帮助 2单步 3全选 4多选)F F F F 图形预览区0001单 点0002单 点0003单 点00040005单 点单 点(键-放大或缩小图形)R 操作参数编辑键盘左键“X 键”可跳至当前列表的第一条指令,右键“X 键”可跳至当前列表的最后一条指令； 键盘上键“Y 键”可上移当前指令,下键“Y 键”可下移当前指令;多选时，Y 键为选中指令方向键。
