微波光子信号处理技术

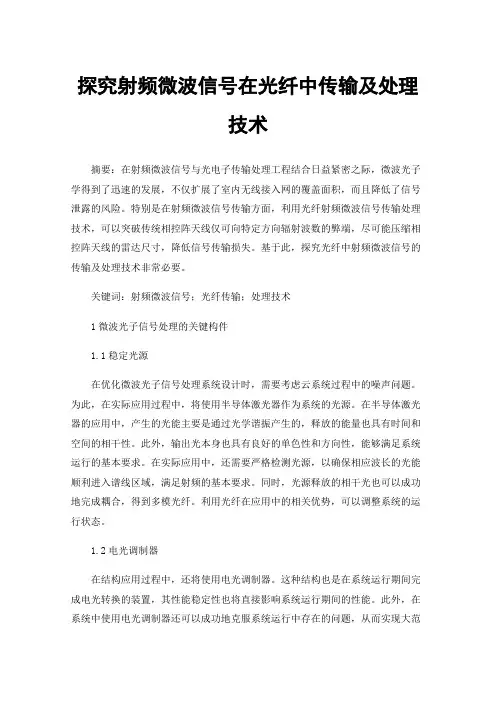

探究射频微波信号在光纤中传输及处理技术
探究射频微波信号在光纤中传输及处理技术摘要：在射频微波信号与光电子传输处理工程结合日益紧密之际，微波光子学得到了迅速的发展，不仅扩展了室内无线接入网的覆盖面积，而且降低了信号泄露的风险。
特别是在射频微波信号传输方面，利用光纤射频微波信号传输处理技术，可以突破传统相控阵天线仅可向特定方向辐射波数的弊端，尽可能压缩相控阵天线的雷达尺寸，降低信号传输损失。
基于此，探究光纤中射频微波信号的传输及处理技术非常必要。
关键词：射频微波信号；光纤传输；处理技术1微波光子信号处理的关键构件1.1稳定光源在优化微波光子信号处理系统设计时，需要考虑云系统过程中的噪声问题。
为此，在实际应用过程中，将使用半导体激光器作为系统的光源。
在半导体激光器的应用中，产生的光能主要是通过光学谐振产生的，释放的能量也具有时间和空间的相干性。
此外，输出光本身也具有良好的单色性和方向性，能够满足系统运行的基本要求。
在实际应用中，还需要严格检测光源，以确保相应波长的光能顺利进入谱线区域，满足射频的基本要求。
同时，光源释放的相干光也可以成功地完成耦合，得到多模光纤。
利用光纤在应用中的相关优势，可以调整系统的运行状态。
1.2电光调制器在结构应用过程中，还将使用电光调制器。
这种结构也是在系统运行期间完成电光转换的装置，其性能稳定性也将直接影响系统运行期间的性能。
此外，在系统中使用电光调制器还可以成功地克服系统运行中存在的问题，从而实现大范围的宽带运行。
在设备的整个操作过程中，它也将应用于光载波结构。
在应用过程中，结构还需要整理特征参数，包括应用强度、工作频率、相位状态、偏移量等，这些特征参数也可以通过调制器进行动态调整，使系统保持在相对稳定的工作状态，从而满足系统运行过程的相关要求，从而提高系统运行过程的稳定性。
1.3光电探测器除了前两种应用结构外，光电探测器在实际应用中也是一个非常重要的组件。
这种结构也是在系统运行期间完成电光转换的装置，其性能稳定性也将直接影响系统运行期间的性能。
微波光子学技术研究与应用
微波光子学技术研究与应用微波光子学技术是一种基于光学与微波电子学相结合的新型技术。
它的诞生，不仅推动了光子学领域和微波电子学领域的交叉应用，也为现代通讯技术和计算机科学提供了新的思路和技术支持。
本文将从基本概念、技术原理、设备与系统、应用领域等方面着手，对微波光子学技术的研究和应用进行深入的分析与探讨。
一、基本概念微波光子学技术是一种利用微波信号和光信号的频率、相位、强度等相互关系，实现光- 微波光子信号的可控调制、放大和转换的技术。
经过多年的发展，微波光子学技术已经成为一种高新技术，被广泛应用于通信、雷达、遥感、医疗、科学研究等多个领域。
二、技术原理微波光子学技术主要基于微波电子学和光子学的互补性和耦合性，实现了光信号和微波信号的高效传输和处理。
其中，微波电子学负责调制和控制微波信号，光子学则是负责携带和传输信息的光信号。
在微波光子学技术中，微波电子学和光子学相结合，通过光学元件将光信号转换为微波信号，也可以将微波信号转换为光信号。
这样一来，微波光子学技术就不仅可以满足高速宽带通信的需求，还可以应用于雷达、遥感、医疗、科学研究等多个领域。
三、设备与系统微波光子学技术的设备和系统主要包括光纤延迟线、超宽带光源、光学调制器、微波光子混频器、微波光子放大器、微波光子滤波器等各种组件。
这些组件可以通过不同的组合和优化，实现不同的微波光子学系统。
例如，延时线和光学调制器可以实现微波信号的时间抽取和调制，超宽带光源可以提供宽带光信号，微波光子混频器可以实现光信号和微波信号的混频，微波光子放大器可以放大微波信号，微波光子滤波器可以实现微波信号的滤波和频谱成型等等。
四、应用领域微波光子学技术通过高速、宽带、低噪声、高灵敏度、低失真等优良特性，已经广泛应用于通信、雷达、遥感、医疗、科学研究等多个领域。
1、通信领域微波光子学技术是实现高速光纤通信的重要技术。
光纤通信采用微波光子学技术，可以实现宽带、高速、低损耗、远距离的通信，是实现互联网信息高速传输、视频会议、网络游戏、在线教育等数字化服务和应用的关键技术。
微波光子信号处理
微波光子信号处理1. 引言微波光子信号处理是一种将微波信号与光子技术相结合的新兴领域。
它利用光子器件的优势，将微波信号转换为光信号进行传输和处理。
微波光子信号处理技术不仅在通信领域有着广泛应用，还在雷达、无线电频谱分析等领域发挥着重要作用。
本文将深入探讨微波光子信号处理的原理、应用以及未来发展趋势。
2. 原理微波光子信号处理的核心原理是将微波信号通过光电混合器转换为光信号。
其基本步骤包括：光电转换、光信号调制和光电再转换。
2.1 光电转换光电转换指的是将微波信号转换为光信号的过程。
其中一种常用的方法是利用光纤激光器产生一束光信号，然后将微波信号与光信号进行混合，通过光电混合器将混合后的信号转换为光电信号。
2.2 光信号调制光信号调制是将光信号按照微波信号的要求进行调制的过程。
常用的调制方式包括振幅调制、频率调制和相位调制。
其中，振幅调制是将微波信号的振幅信息转换为光信号的强度变化；频率调制是将微波信号的频率信息转换为光信号的频率变化；相位调制是将微波信号的相位信息转换为光信号的相位变化。
2.3 光电再转换光电再转换是将调制后的光信号再次转换为微波信号的过程。
这一过程通常借助光电混合器来实现，光电混合器将调制后的光信号与光纤激光器产生的参考光信号进行混合，产生微波信号。
3. 应用微波光子信号处理技术在多个领域有着广泛的应用。
3.1 光载无线通信光载无线通信是一种利用光纤传输器件将无线信号进行传输的技术。
微波光子信号处理技术可以将微波信号转换为光信号进行传输，在无线通信中起到了关键的作用。
相比传统的射频信号传输方式，光载无线通信具有传输距离长、抗干扰性好等优势。
3.2 雷达系统雷达系统是一种利用无线电波进行目标检测和定位的技术。
微波光子信号处理技术可以将雷达接收到的微波信号通过光电转换和光信号调制处理，进而提取出目标图像的细节信息，从而提高雷达系统的性能。
3.3 无线电频谱分析无线电频谱分析是一种通过对无线电频谱进行测量和分析来获取信号特征的方法。
微波光子学技术在光通信中的应用

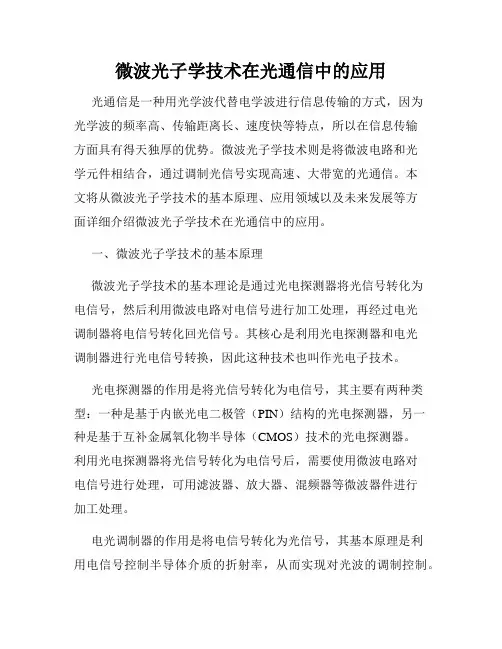

微波光子学技术在光通信中的应用光通信是一种用光学波代替电学波进行信息传输的方式，因为光学波的频率高、传输距离长、速度快等特点，所以在信息传输方面具有得天独厚的优势。
微波光子学技术则是将微波电路和光学元件相结合，通过调制光信号实现高速、大带宽的光通信。
本文将从微波光子学技术的基本原理、应用领域以及未来发展等方面详细介绍微波光子学技术在光通信中的应用。
一、微波光子学技术的基本原理微波光子学技术的基本理论是通过光电探测器将光信号转化为电信号，然后利用微波电路对电信号进行加工处理，再经过电光调制器将电信号转化回光信号。
其核心是利用光电探测器和电光调制器进行光电信号转换，因此这种技术也叫作光电子技术。
光电探测器的作用是将光信号转化为电信号，其主要有两种类型：一种是基于内嵌光电二极管（PIN）结构的光电探测器，另一种是基于互补金属氧化物半导体（CMOS）技术的光电探测器。
利用光电探测器将光信号转化为电信号后，需要使用微波电路对电信号进行处理，可用滤波器、放大器、混频器等微波器件进行加工处理。
电光调制器的作用是将电信号转化为光信号，其基本原理是利用电信号控制半导体介质的折射率，从而实现对光波的调制控制。
电光调制器主要分为两种类型：一种是利用Pockels效应来实现电光调制，另一种是利用Kerr效应来实现电光调制。
Pockels效应是指在外电场的作用下，晶体的折射率发生改变。
Kerr效应是指在强电场的作用下，物质的折射率发生非线性变化。
二、微波光子学技术的应用领域1. 光纤通信微波光子学技术在光纤通信领域具有广泛的应用，能够实现高速、大容量的信号传输。
利用微波光子学技术可实现光纤通信中的时钟恢复、频率转换、信号复用等功能，从而提高了光纤通信的速率和容量。
在超高速光纤通信系统中，微波光子学技术还可用于实现时分复用（TDM）和频分复用（FDM）等多路复用技术。
2. 激光雷达微波光子学技术在激光雷达领域也有广泛的应用，它可以实现激光的调制、调频以及时信号处理等功能，并且在激光雷达的目标识别和跟踪等领域表现出了优秀的性能。
《微波光子信道化接收中频率测量和镜像抑制技术的研究》范文
《微波光子信道化接收中频率测量和镜像抑制技术的研究》篇一一、引言随着通信技术的快速发展，微波光子信道化接收技术在无线通信系统中扮演着越来越重要的角色。
在信道化接收的过程中，频率测量和镜像抑制技术是关键技术之一。
本文旨在研究微波光子信道化接收中的频率测量和镜像抑制技术，探讨其原理、方法和应用。
二、微波光子信道化接收概述微波光子信道化接收技术是一种将微波信号进行信道化处理的技术，它能够提高频谱利用率和抗干扰能力。
在通信系统中，该技术广泛应用于雷达、卫星通信、电子对抗等领域。
信道化接收的核心在于对信号的频率测量和镜像抑制。
三、频率测量技术研究（一）频率测量原理频率测量是微波光子信道化接收中的重要环节。
其原理是通过采样、量化、编码等过程，将信号的频率信息转换为可处理的数字信息。
常用的频率测量方法包括直接采样法、超外差式测量法、谐波混频法等。
（二）频率测量方法1. 直接采样法：直接对信号进行采样，通过FFT等算法计算信号的频谱，从而得到信号的频率信息。
该方法简单易行，但受限于采样率和动态范围。
2. 超外差式测量法：通过将待测信号与参考信号进行混频，得到差频信号，再通过测量差频信号的频率得到待测信号的频率。
该方法具有较高的测量精度和动态范围。
3. 谐波混频法：利用非线性器件对信号进行混频，得到其谐波成分，再通过滤波、检测等过程得到信号的频率信息。
该方法适用于高频率、大动态范围的信号测量。
四、镜像抑制技术研究（一）镜像抑制原理镜像信号是指在与主信号相同的频带内，由于系统的不完善或外部干扰产生的与主信号相反方向的信号。
镜像信号会干扰主信号的接收和处理，因此需要进行抑制。
镜像抑制的原理是通过特定的技术和算法，消除或降低镜像信号的干扰。
（二）镜像抑制方法1. 数字滤波法：通过数字滤波器对接收到的信号进行滤波，消除镜像信号的干扰。
该方法需要较高的采样率和处理能力。
2. 空间滤波法：利用天线阵列或波束形成网络等技术，对接收到的信号进行空间滤波，降低镜像信号的干扰。
新型射频微波光子学技术及其应用前景
新型射频微波光子学技术及其应用前景射频微波光子学技术是一种新型的光电子技术，它将微波信号和光信号相互转换，使得光和电的能量传输和控制得以实现。
这一领域的研究得到了广泛的关注和应用，它正在逐步改变我们对物理世界的认知，并为我们的生活带来了更多的便利和发展机遇。
一、技术的三大核心要素射频微波光子学技术有三大核心要素：光源、微波信号和激励源。
在这一技术中，光源和微波信号通过特定的光纤控制直径光栅耦合在一起，经过一定的频率转换和谐振过滤后发射出来。
而激励源则是产生光子电子相互作用的重要工具，它可以将光信号从高速光纤中解调出来，并实现对微波电路的实时控制，实现了光与电信号之间的高速转换和控制。
二、应用前景射频微波光子学技术比传统的电子技术有很多优势，它既可以继承微波电子技术的成熟装备和技术平台，又可以避免电子技术的缺陷和瓶颈问题。
因此，它的应用前景非常广泛。
1. 通讯领域射频微波光子学技术可以用于光纤通讯和微波无线通讯领域。
它可以将光和微波信号相互转换，并通过激励源实现对信号的控制，这样就能够实现高速、低噪声、低要求的信号传输和处理。
2. 雷达测量领域射频微波光子学技术可以用于雷达测量，它可以将短脉冲光和微波信号相互转换，实现雷达测量中高精度的时间和距离测量，以及反射信号的高速数据读取和处理。
3. 物理实验领域射频微波光子学技术可以用于物理实验领域，包括粒子物理、原子物理等。
它可以实现光子和电子之间的强相互作用，并实现精密的量子信息处理和传递。
4. 机器人技术领域射频微波光子学技术可以用于机器人技术领域，它可以将机器人传感器控制信号与高速光纤相互耦合，实现机器人运动和控制的高速、高精度，以及对环境感知和决策的实时处理。
未来，射频微波光子学技术将会在各个领域得到广泛的应用，并将不断推进技术的创新和升级。
它的引领作用将逐渐成为科技发展的重要驱动力，为促进人类社会的进步和改变生活方式起到重要的作用。
微波光子技术从书 -回复
微波光子技术从书-回复微波光子技术从书的主题是什么？微波光子技术是一种将微波和光子集成在一起的技术。
它利用微波器件与光波导结构相结合，可以实现微波与光信号的无缝转换与传输。
这项技术具有广泛的应用前景，包括通信、传感、量子计算等领域。
本文将一步一步回答关于微波光子技术的相关问题，帮助读者全面了解该技术的原理、应用和未来发展趋势。
第一步：微波光子技术的基本原理是什么？微波光子技术的基本原理是利用微波光子晶体结构中的光波导和微波晶体共振腔，将微波信号转换为光信号，并在光学领域中对其进行处理和传输。
通过光电子器件的相互作用，可以实现光与微波信号的相互转换和调控。
第二步：微波光子技术的主要应用领域有哪些？微波光子技术具有广泛的应用前景。
在通信领域，微波光子技术可以用于实现光纤通信系统的无线接入和无线传输，提高通信系统的传输容量和速率。
在传感领域，微波光子技术可以应用于雷达系统、无线电频率识别等领域，提高传感器的性能和灵敏度。
在量子计算领域，微波光子技术可以应用于量子信息处理和量子通信，实现信息的快速传输和处理。
第三步：微波光子技术的未来发展趋势是什么？微波光子技术的未来发展趋势主要包括以下几个方面。
首先，随着微波光子技术的研究深入，新型材料和器件的开发将促进技术的进一步发展。
其次，微波光子技术在非线性光学和光学频率梳技术等方面的应用将成为未来的研究热点。
此外，微波光子技术在量子通信和量子计算等领域的应用也将获得更多的关注和研究。
第四步：微波光子技术的优势和挑战是什么？微波光子技术具有许多优势。
首先，由于光信号的高频带宽特性，微波光子技术可以实现高速、长距离的信号传输。
其次，微波光子技术具有低噪声特性，可以提高通信和传感系统的性能。
此外，微波光子技术还具有较高的灵活性和可扩展性，可以方便地与现有的光纤网络结合使用。
然而，微波光子技术也面临一些挑战。
首先，微波光子器件的制造和集成需要较高的技术复杂度和成本。
其次，微波光子技术在非线性效应和相干噪声等方面还存在一些问题，需要进一步的研究和解决。
基于微波光子学的微波信号处理技术研究
基于微波光子学的微波信号处理技术研究随着通信技术的不断发展，微波信号处理技术也在不断发展。
微波光子学作为一种新兴的技术，已经开始在微波信号处理领域得到应用。
基于微波光子学的微波信号处理技术具有高带宽、低时延、低损耗等优点，是未来微波信号处理的重要方向之一。
一、微波光子学技术简介微波光子学技术是将微波信号与光学信号相结合，利用光学技术对微波信号进行处理和传输的一种技术。
其核心技术是光微波混频技术，即将微波信号和光学信号混合在一起，产生一系列新的频率，然后再通过光学元器件将信号处理后再转换成微波信号。
光微波混频技术是微波光子学技术的基础，是实现高性能微波信号处理的关键技术。
二、基于微波光子学的微波信号处理技术1、微波频率合成器微波频率合成器是微波通信系统中的重要组成部分，其主要作用是产生高质量、稳定可靠的微波信号。
目前，基于微波光子学技术的微波频率合成器已经得到广泛应用，具有高精度、高信噪比、低相位噪声等优点，可以管理频率带宽范围，同时实现快速频率扫描等功能。
2、微波滤波器微波滤波器在微波通信系统中也是非常重要的组成部分。
传统的微波滤波器采用电容、电感等电学元器件进行实现。
基于微波光子学的微波滤波器采用光纤、光调制器、相位切换器等器件，在光学域里进行滤波，可以实现高带宽、高 Q 值、可调谐等特性的微波滤波器。
3、微波光学时钟微波光学时钟是一种基于微波光子学技术的高精度时钟，主要应用于高要求的信号处理系统。
其原理是利用微波信号和光学信号混频，利用光学技术实现微波时钟的精度和稳定性。
微波光学时钟具有优良的时钟性能，可以实现时钟频率可调、频率可重构等功能。
4、微波光学传感器微波光学传感器是一种新型的传感器，利用微波信号与光学信号相结合，可以实现高灵敏度、高精度的物理量测量。
例如，利用微波光学传感器可以实现高精度温度测量、压力测量等。
微波光学传感器具有不易受到干扰、高精度、可直接测量微弱信号等优点。
三、微波光子学技术的发展趋势微波光子学技术作为一种新型的微波信号处理技术，还有着很大的发展空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
I 光纤布拉格光栅FBG
1、光纤布拉格光栅简述
光纤Bragg 光栅是掺锗单模石英光纤经紫外光照射成栅技术形成的全新光纤型光栅，其结构如图1-1所示。
成栅后的光纤纤芯折射率呈现周期性分布条纹并产生Bragg 光栅效应。
这种光栅的基本光学特性就是以共振波长为中心的窄带光学滤波器，像镜子一样工作，它只反射Bragg 中心波长B λ的光，而对所有其
它的波长进行传输 。
图1-2用输入光波的反射谱和透射谱很直观地说明了这个问题。
布拉格波长为
2B eff B n λ=Λ （1-1）
其中eff n 为有效折射率，B Λ为光栅的布拉格周期。
图1-1 光纤布拉格光栅结构示意图
图1-2 光纤布拉格光栅光谱特性说明
2、光纤布拉格光栅的分类
光纤Bragg光栅的周期一般在100nm数量级，按照折射率调制的周期和幅度的不同，可以分为均匀光纤Bragg光栅、啁啾光纤Bragg光栅、相移光纤Bragg 光栅和取样光纤Bragg光栅等等。
均匀光纤Bragg光栅的特点就是光栅的周期和折射率调制度大小均为常数，是最常见的一种光纤光栅。
啁啾光纤Bragg光栅就是在普通的均匀光栅中引入啁啾量，即光栅周期不再是一个恒定值，而是随位置而改变。
光栅的Bragg反射波长是关于光栅周期的一个函数，因此它也随位置而改变。
图1-3所示为啁啾光纤光栅的结构示意图。
图1-3 啁啾光纤光栅的结构图
相移光纤光栅的特点是光栅在某些位置发生相位跳变，通常是P相位跳变，从而改变光谱的分布。
相移的作用是在相应的反射谱中打开一个缺口，相移的大小决定了缺口在反射谱中的位置，而相移在光栅波导中出现的位置决定缺口的深度，当相移恰好出现在光栅中央时缺口深度最大，因此相移光纤光栅可用来制作窄带通滤波器，也可用于分布反馈式光纤激光器。
采样光纤光栅的特点是光栅由许多小段光栅构成，折变区域不连续，如果这种不连续区域的出现有一定周期性则又称为超结构光栅，其反射谱出现类似梳状滤波的等间距尖峰，且光栅长度越长则每个尖峰的带宽越窄，反射率越高；采样光栅结构示意图如图1-4所示。
图1-4 采样光纤光栅示意图
切趾光栅是指光致折变大小沿光纤轴向为一定的函数，且直流折射率变化为零。
切趾光栅对均匀光栅反射谱的边模振荡情况具有很强的抑制作用，选择不同的切趾函数可以起到不同的抑制效果。
3、光纤布拉格光栅采样
采样可以有很多种方法实现，包括不平衡的Mach-Zehnder 结构和阵列波导光栅（AWG ）。
用布拉格光栅采样有很多优点：调节光栅反射率可以控制抽头权重；光栅间隔可以控制采样时间；光栅的倾斜度可以控制相互作用的波长。
图1-5是几种基于光纤的采样技术。
图1-5(a)
图1-5(b)
图1-5 利用光栅元件的高速采样技术。
(a)离散的光栅阵列(b)叠加的光栅阵列(在光纤的同
一位置写入不同布拉格波长的光栅)
采样时间由最小延时步长的大小决定。
采样频率定义为
1sa f T （1-2）
II 微波光子滤波器
微波光子滤波器最重要的目标包括实现微波频率的高频选择性，高阻带衰减，高边频选择性和大的自由频谱范围。
1、干扰衰减滤波器
在雷达或者光纤无线电系统中，天线通常都会接收到无用的高振幅的干扰信号。
光电信号处理器通过提供一个窄的阻带来去除无用的信号，同时通过一个平坦的宽通带传输有用信号。
图2-1所示为一个基于光纤的干扰衰减滤波器的拓扑结构。
图2-1 基于光纤的干扰衰减滤波器
在图2-1所示的滤波器中引入了一个包括许多不相等的延时线的模块以得到非常窄的阻带。
该模块用到了多个光子带通滤波器。
这N 个光子滤波器轻微失谐于需要的陷波频率0f ，工作频率在0f n f -∆和0f n f +∆，n=1,2,…,N 。
如图1-6中所示布拉格光栅之间的偏移长度L n L +∆和L n L -∆。
带通滤波器的频率轻微失谐于陷波处理器的基频，所以这些带通滤波器的总体响应是一个方波响应。
这个总体响应减去上面直接全部通过的响应就得到一个窄阻带滤波器响应，并且该阻带两边是非常平坦的宽通带。
图2-2是一个简单的由两个腔组成的基于光纤的干扰衰减滤波器的频率响应。
图2-2由两个腔组成的基于光纤的干扰衰减滤波器的频率响应
2、高边频选择性带通滤波器
在光信号传输系统中，高分辨率的通带过滤有用信号同时抑制相邻频率的无用信号的能力是很重要的，即要求高阻带衰减和边频选择性。
图2-3所示为一个基于偏置增益腔的结构图，该结构可以实现高边频选择性和高Q 通带滤波。
图2-3 基于光纤的两个平行腔通带滤波器结构
在上图中，两对光增益偏置的FBG腔控制极点和滤波器的阻带衰减特性，可以很大程度上提高阻带衰减和边频选择性。
通过一个50:50的耦合器来把输入的光调制信号分为两路，两个支路中都包括工作在相同中心频率的带通滤波器，但是有一路有一个小的增益偏置。
上臂的
增益为g，下臂的增益为g g
∆由光衰减器控制。
该增益偏置使
-∆，增益偏置g
得上臂的带通滤波器有一个较高的光增益，因此与下臂的滤波器相比，上臂的滤波器在中心频率有更尖锐的响应，但是在中心频率以外，两个滤波器的响应是基本相同的。
两个支路的输出通过两个相同的光电二极管检测来减去光电流。
这样
就产生一个在滤波器中心频率附近有尖锐的响应，而通带频率外的输出都被去除了。
因此，最后输出的响应比单个支路的响应在中心频率附近的响应尖锐一些，最重要的是远离中心频率的宽基座区域差不多被去除了。
3、具有高自由频谱范围(FSR)的滤波器
离散时间信号处理的递归特点限制了宽的有用频率范围的实现，因为在高频区域会有无用的附加周期响应。
为了提高滤波器的有用的操作范围，需要抑制递归的响应。
图2-4 基于非均匀载波波长间隔的谐波抑制微波光子带通滤波器
图2-4所示为一个基于非均匀载波波长间隔的带通滤波器。
选用适当的非均匀间隔分布，该滤波器的传输函数可以是两个均匀间隔但是具有不同FSR的横向滤波器的合成。
根据Vernier原理，合成的FSR可以变大从而提高滤波器的抑制带宽。
另一种方法如图2-5所示。
图2-5 具有大的FSR的微波光子陷波滤波器结构
该方法采用多载波调制信号和基于不同布拉格波长的光栅组成的腔来实现不同延时线的双腔带通滤波器。
陷波滤波器的周期响应被WDM光栅腔后面的延时
线结构抑制了。
该延时线结构包含一个级联的具有不同延时1τ、2τ的延时线，两
个延时线引入了一系列抑制多波长带通滤波器的谐波响应的凹点。
因此，和全通信号相减后就能得到想要的0f 处的凹点，但是在一些谐波处的凹点被抑制了，通
带明显拓宽。
III 信号相关器
基于光栅的信号处理器能够实现信号的高速相关运算。
图3-1所示为一个用FBG 阵列作为调谐元件的可编码全光相关器。
该结构可以编码识别，通过压电调谐布拉格波长重构相关函数。
图3-1 可编程的基于光栅的信号相关器
对于一个n 个光栅阵列，该相关器可以处理2n 个不同的码元。
输出为
()()()R s t f t ττ∞
-∞=
-⎰ （3-1）
其中，()s t 代表输入的码元序列，()f t 代表存储的脉冲响应。
只有当两个比特序列()f t 和()s t 相同时才可以得到自相关序列。
该相关器可以解码超快速率（G/s ）的序列,并且可以通过调节光栅来编码识别不同的高比特率的码元。
