旋喷桩加固
高压旋喷桩加固施工
高压旋喷桩加固施工一、高压旋喷桩施工工艺流程：二、高压旋喷桩施工工艺：㈠孔位的布设：根据生产验证性的试验结果确定的孔距，测设孔位。
㈡钻机就位及高喷引孔的钻进：将履带液压式冲击回转钻就位，用水平尺调平机座和立轴，并使钻杆垂直对准孔中心位置，孔位偏差小于30mm，钻孔垂直度不大于3‰。
为保证钻孔的垂直度，每钻进5m校正一次主轴的垂直度。
利用钻机钻头后带有的可侧向伸缩的偏心扩孔器，随着钻进埋入钢套管，钻至设计孔深后，向套管内注入护壁泥浆，然后起拔套管，进入下一道工序。
待喷孔的孔口加以覆盖，防止掉进杂物。
㈢高喷台车就位：高喷引孔钻进完毕后，按要求将高喷台车就位，台车底部要垫实，塔架要调直，喷管要对准高喷引孔中心，然后将台车锁稳。
下设喷管时两节喷管导向槽要对齐，接头要密封不漏浆。
㈣水泥浆的制备：1、浆液配合比试验：按施工图纸对浆液性能的要求或监理的指示进行浆液配合比试验，并将试验成果报送监理审批。
2、浆液拌制：高喷浆液的主要材料为水泥，水泥采用强度等级不低于42.5MPa 普通硅酸盐水泥，水泥新鲜无结块，过4900孔/0mm2筛筛余量不大于5%。
当需要提高墙体强度时，采用P.O42.5水泥。
原材料在使用前作质量鉴定，不合格严禁使用，制备浆液所用的水必须符合混凝土拌合用水标准。
3、为减缓水泥浆液的沉淀速度及保持良好的可喷性时，在硅酸盐水泥内加入3%水泥重量的膨润土和3%膨润土重量的碳酸钠，膨润土细度为200目。
当水泥浆液中需加入其它外加剂时，其质量须经检测合格，掺量由室内试验和现场试验确定，并报监理批准。
4、采用1m3高速制浆机搅拌水泥浆时，每槽浆液搅拌时间不少于30秒。
制备好的浆液当气温在10°以下时，不超过5小时；当气温在10°以上时，不超过3小时，当浆液存放时间超过有效时间时，应按监理的指示，降低标号使用或作废浆处理。
5、施工过程中使用比重计随时检查浆液比重，本工程使用三重管进行喷射，进浆比重1.05～1.08g/0mm3之间。
RJP高压旋喷桩软基加固施工工法(2)

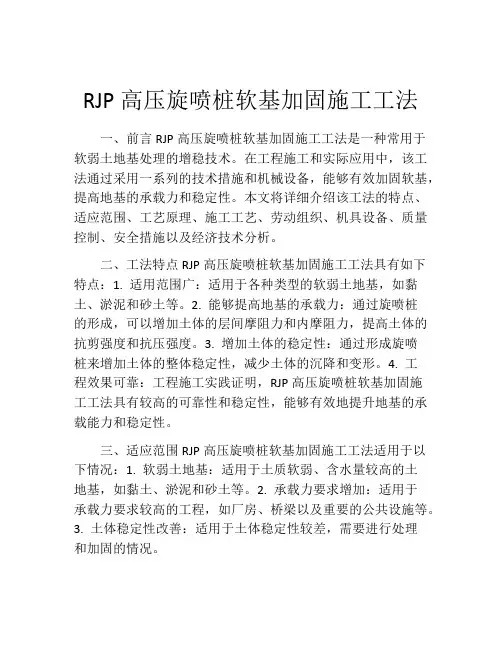

RJP高压旋喷桩软基加固施工工法一、前言RJP高压旋喷桩软基加固施工工法是一种常用于软弱土地基处理的增稳技术。
在工程施工和实际应用中，该工法通过采用一系列的技术措施和机械设备，能够有效加固软基，提高地基的承载力和稳定性。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析。
二、工法特点RJP高压旋喷桩软基加固施工工法具有如下特点：1. 适用范围广：适用于各种类型的软弱土地基，如黏土、淤泥和砂土等。
2. 能够提高地基的承载力：通过旋喷桩的形成，可以增加土体的层间摩阻力和内摩阻力，提高土体的抗剪强度和抗压强度。
3. 增加土体的稳定性：通过形成旋喷桩来增加土体的整体稳定性，减少土体的沉降和变形。
4. 工程效果可靠：工程施工实践证明，RJP高压旋喷桩软基加固施工工法具有较高的可靠性和稳定性，能够有效地提升地基的承载能力和稳定性。
三、适应范围RJP高压旋喷桩软基加固施工工法适用于以下情况：1. 软弱土地基：适用于土质软弱、含水量较高的土地基，如黏土、淤泥和砂土等。
2. 承载力要求增加：适用于承载力要求较高的工程，如厂房、桥梁以及重要的公共设施等。
3. 土体稳定性改善：适用于土体稳定性较差，需要进行处理和加固的情况。
四、工艺原理RJP高压旋喷桩软基加固施工工法通过以下技术措施实现土基加固：1. 钻孔准备：根据设计要求，在软弱土地基上钻孔，形成旋喷桩的孔洞。
2. 加固注浆：在钻孔过程中，通过高压注浆机将特定比例的水泥浆注入钻孔中，与土体发生化学反应，形成旋喷桩。
3. 旋喷桩形成：在注浆过程中，搅拌旋喷机将注浆与钻孔中的土体充分混合，形成旋喷桩，并利用旋喷机的旋转和喷射力将土浆均匀喷射到孔洞中。
4. 填充加固：形成的旋喷桩充分充实孔隙，并与周围土体充分结合，提高地基的整体稳定性和承载能力。
五、施工工艺1. 钻孔准备：根据地基设计要求，在软弱土地基上钻孔，钻孔深度根据承载要求确定。
高压旋喷桩地基加固处理施工工法(2)

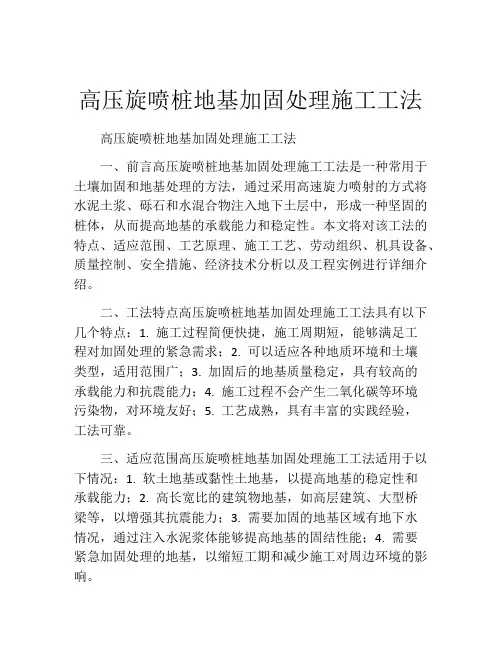

高压旋喷桩地基加固处理施工工法高压旋喷桩地基加固处理施工工法一、前言高压旋喷桩地基加固处理施工工法是一种常用于土壤加固和地基处理的方法，通过采用高速旋力喷射的方式将水泥土浆、砾石和水混合物注入地下土层中，形成一种坚固的桩体，从而提高地基的承载能力和稳定性。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
二、工法特点高压旋喷桩地基加固处理施工工法具有以下几个特点：1. 施工过程简便快捷，施工周期短，能够满足工程对加固处理的紧急需求；2. 可以适应各种地质环境和土壤类型，适用范围广；3. 加固后的地基质量稳定，具有较高的承载能力和抗震能力；4. 施工过程不会产生二氧化碳等环境污染物，对环境友好；5. 工艺成熟，具有丰富的实践经验，工法可靠。
三、适应范围高压旋喷桩地基加固处理施工工法适用于以下情况：1. 软土地基或黏性土地基，以提高地基的稳定性和承载能力；2. 高长宽比的建筑物地基，如高层建筑、大型桥梁等，以增强其抗震能力；3. 需要加固的地基区域有地下水情况，通过注入水泥浆体能够提高地基的固结性能；4. 需要紧急加固处理的地基，以缩短工期和减少施工对周边环境的影响。
四、工艺原理高压旋喷桩地基加固处理施工工法通过对施工工法与实际工程之间的联系、采取的技术措施进行具体的分析和解释，让读者了解该工法的理论依据和实际应用。
其工艺原理如下：1. 土壤处理阶段：采用高速旋力喷射的方式将水泥土浆、砾石和水混合物垂直注入地下土层中，形成一根坚固的桩体。
注入过程中，水泥土浆混合物将与土壤颗粒发生化学反应，形成固结体；砾石和水的注入则能够填充土壤中的空隙，提高土壤的密实度。
2. 加固效果：经过注入和固结体形成后，地基的承载能力和稳定性得到显著提高，桩体能够有效地分散和传递建筑物或其他载荷的荷载，提高地基的整体承载能力。
五、施工工艺高压旋喷桩地基加固处理施工工法的施工工艺包括以下几个阶段：1. 准备阶段：包括施工物资的准备，施工现场的清理和布置，机具设备的检查和调试等。
斜打高压旋喷桩加固既有铁路路基施工工法(2)
斜打高压旋喷桩加固既有铁路路基施工工法斜打高压旋喷桩加固既有铁路路基施工工法一、前言斜打高压旋喷桩加固既有铁路路基施工工法是一种有效的路基加固方法，针对既有铁路路基出现的沉降、变形等问题提供了解决方案。
本文将介绍这一工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析，并以一个工程实例加以说明。
二、工法特点斜打高压旋喷桩加固工法有以下几个特点：施工快捷、工艺简单、施工效果显著、成本较低、施工周期短且可以在既有线路正常运行期间施工，并且施工对周边环境的影响较小。
三、适应范围斜打高压旋喷桩加固工法适用于既有铁路路基出现沉降、变形等问题的情况，特别适用于需要在运营期间进行施工的路段。
该工法可以解决路基的加固问题，提高路基的承载能力和稳定性。
四、工艺原理斜打高压旋喷桩加固工法的原理是通过旋喷桩杆在斜向深入地下的过程中，将高压水浆喷射到土层中，使土层饱和并形成一个刚性的土-桩体系，从而提高土层的承载能力。
工法在旋喷桩施工过程中采用高压旋喷技术，使旋喷桩杆能够在斜向打桩的同时喷射水浆，形成均匀、密实的桩体结构。
五、施工工艺施工工艺主要包括准备工作、定位标高、锚杆安装、水浆喷射、旋喷桩挤土、稀土回收、提桩等步骤。
具体操作包括锚杆打孔、注浆、旋喷桩设备的安装和调试、旋喷桩的施工、稀土回收、桩身的加固和转移等过程。
整个施工过程需要严格按照工艺要求进行操作，并及时进行检查和记录。
六、劳动组织施工工法需要组织安排施工人员、设备和材料，确保施工过程的顺利进行。
在施工前需要制定详细的施工计划，并进行人员、设备和材料的合理调配。
施工中需要建立施工现场管理制度，保证施工作业的安全与质量。
七、机具设备斜打高压旋喷桩加固工法所需的机具设备包括旋喷桩机、锚杆钻机、注浆设备、高压水浆喷射机、土方回收车等。
这些设备具有稳定的性能和高效的施工能力，能够满足工法的施工要求。
八、质量控制施工过程中需要进行质量控制，包括材料质量控制、施工工艺的质量控制和工程质量的检测等。
高压旋喷桩加固

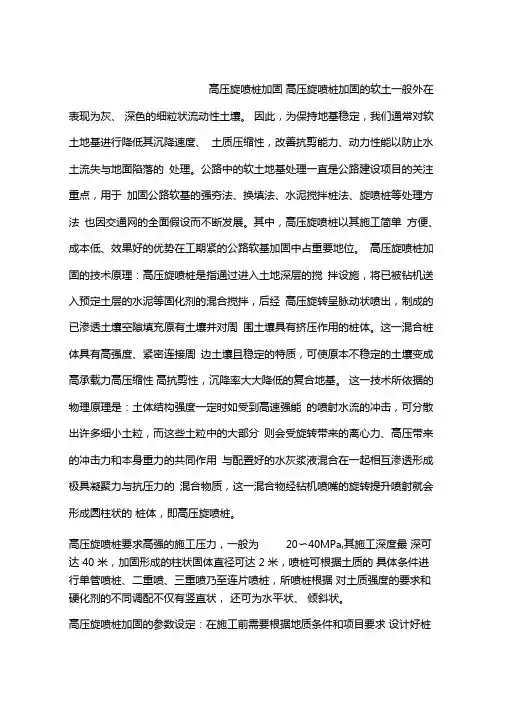

高压旋喷桩加固高压旋喷桩加固的软土一般外在表现为灰、深色的细粒状流动性土壤。
因此，为保持地基稳定，我们通常对软土地基进行降低其沉降速度、土质压缩性，改善抗剪能力、动力性能以防止水土流失与地面陷落的处理。
公路中的软土地基处理一直是公路建设项目的关注重点，用于加固公路软基的强夯法、换填法、水泥搅拌桩法、旋喷桩等处理方法也因交通网的全面假设而不断发展。
其中，高压旋喷桩以其施工简单方便、成本低、效果好的优势在工期紧的公路软基加固中占重要地位。
高压旋喷桩加固的技术原理：高压旋喷桩是指通过进入土地深层的搅拌设施，将已被钻机送入预定土层的水泥等固化剂的混合搅拌，后经高压旋转呈脉动状喷出，制成的已渗透土壤空隙填充原有土壤并对周围土壤具有挤压作用的桩体。
这一混合桩体具有高强度、紧密连接周边土壤且稳定的特质，可使原本不稳定的土壤变成高承载力高压缩性高抗剪性，沉降率大大降低的复合地基。
这一技术所依据的物理原理是：土体结构强度一定时如受到高速强能的喷射水流的冲击，可分散出许多细小土粒，而这些土粒中的大部分则会受旋转带来的离心力、高压带来的冲击力和本身重力的共同作用与配置好的水灰浆液混合在一起相互渗透形成极具凝聚力与抗压力的混合物质，这一混合物经钻机喷嘴的旋转提升喷射就会形成圆柱状的桩体，即高压旋喷桩。
高压旋喷桩要求高强的施工压力，一般为20〜40MPa,其施工深度最深可达40 米，加固形成的柱状固体直径可达2 米，喷桩可根据土质的具体条件进行单管喷桩、二重喷、三重喷乃至连片喷桩，所喷桩根据对土质强度的要求和硬化剂的不同调配不仅有竖直状，还可为水平状、倾斜状。
高压旋喷桩加固的参数设定：在施工前需要根据地质条件和项目要求设计好桩长、桩径、配置比（即水灰、水粉比）、桩体强度和布桩法（分布与距离），以此确定旋喷所需压力、喷嘴的直径、旋转速度和喷射速度及水流量（桩长一般要求能穿透淤泥到达硬粘土层50cm 左右）。
如在宁德核电进厂公路项目中，根据淤泥的深度、泥面的高差和工程的设计将参数设定为：桩长28m〜37m;桩径：0.6m;按路线分布相隔1.6m;水灰比1:1,水泥PO42.5R桩顶强度4.5MPa桩尖：＞3.5MPa 则喷桩参数为：压力：25-35MPa 旋转速度：20-25r/min 提升速度：200-250mm/min 喷嘴直径:2.0〜3.5mm。
高压旋喷桩地基加固技术方案
高压旋喷桩地基加固技术方案1、工程概述通让线K100+276.23新建1-7。
0m顶进框构桥,桥址地质:自上而下依次为素填土、粉质粘土、粉土、细砂、粉砂,地基承载力［δ]=100—120kPa，设计为高压旋喷桩进行加固，加固体直径为600mm，桩长5m，孔位间距为1。
2m，共计300根。
既有线下路基设计为路基边坡斜向钻孔，与水平线交角10。
8°—34。
2°,桩长为4。
84-4.24m.桩体设计强度为2。
5MPa，加固后复合地基试验承载力[δ］≥150kPa，桩体单桩竖向承载力特征值Ra=282KN。
2、旋喷桩加固机理所谓高压旋喷桩，就是利用钻机把带有特殊喷嘴的注浆管钻至土层的预定位置后，以高压设备使水泥浆液以高压流从喷嘴中喷射出来，冲击破坏土体，当能量大、速度快和呈脉动状的喷射流的动压超过土体结构强度时，土粒从土体剥离下来，除部分土粒随水泥浆冒出水面，其余土粒在喷射流的冲击力、离心力和重力等作用下，与水泥浆搅拌混合并按一定的浆土比例和质量大小有规律的重新排列。
水泥浆凝固后在土中形成一个固结体，从而使地基得到加固.旋喷时喷嘴以20MPa左右的压力喷射，同时以一定速度（20-22r/min）旋转和（15-30cm/min）徐徐提升，形成圆柱状固结体提高地基的抗剪强度及改善土的变形性质.使其在上部结构荷载直接作用下，不会产生破坏或较大变形;并可形成封闭的帷幕.3、施工方案选择3.1方案选择高压旋喷桩注浆法分为单管法、二重管法、三重管法。
从施工过程中来看,单管法施工时，是以水泥浆高速喷射冲击破坏土体，从单管喷射高压水泥浆为喷射流；二重管法、三重管法施工时,是以水泥浆、水或压缩空气等介质高速喷射冲击破坏土体，形成喷射流。
本框构地基为软弱泥沙质土层且含水量较大，如在施工过程中排水量较大时，对软弱土层的物理力学性质起到软化和泥化的不良作用。
本框构桥采用单管法进行地基加固处理。
3。
2机具人员配置机具：MJG—50型锚杆钻机2台，GPB—90型高压注浆泵2台,WJG-80型制浆机4台，一千升浆桶1个。
高压旋喷桩介绍及施工流程
高压旋喷桩介绍及施工流程1.高压旋喷桩介绍高压旋喷桩施工技术是在静压灌浆的基础上，引进水力采煤技术而发展起来的，是利用射流作用切割掺搅地层，改变原地层的结构和组成，同时灌入水泥浆或复合浆形成凝结体，借以达到加固地基和防渗水的目的。
1.1.加固原理利用钻机或驱动密封良好的喷射管，采用钻进或振动方式成孔，将加固剂（常为水泥浆或其他硬化剂）以1.5MPa以上的压力，通过射管进入喷射头上的横向喷嘴.向十中喷射高压细密的喷射流，与此同时钻杆一边旋转一边向上提升，喷射的水泥浆一边切削四周土体，一边与之搅拌混合，形成圆柱状的水泥和土混合的“旋喷桩”，这种加固方法称为高压旋喷桩加固法，又称“旋喷法”。
旋喷桩直径大小与喷射压力、喷嘴直径成正比，与提升速度、土的抗剪强度、浆液稠度成反比；加固后强度与单位加固体中水泥浆含量、浆液稠度、强度、搅拌的均匀性、喷射压力等有关。
1.2.分类喷射注浆虽然在喷嘴处具有很大的喷射压力，但四周均为土体，故衰减较快，切削范围较小。
为了扩大桩径，由单管喷射发展为二重管喷射法、三重管喷射法。
三种喷射方法分别采用压力为15~20MPa的浆液、15~20MPa浆液和空气20~40MPa空气和水以及0.3~0.5MPa液的喷射注方式。
后两者可在浆液周围形成气体保护膜，以减少喷射压力的衰减，使之尽可能接近在空气中喷射时的压力衰减率，从而扩大喷射直径；形成的桩径分别达到30~60cm，60~150cm，80~200cm；搅拌旋转速度分别为16 ~20，5~16，5~16r/min；提升速度分别为15~25，7~20，5~20cm/min。
1/4(1)单管法用一根单管喷射高压水泥浆作为喷射流，破碎土的射程较短，成桩直，单管法一般用于软土地基加固以增加软土地基承载力。
径在0.3~0.8m(2)二重管法二重管法，又称浆液、气体喷射法，用同轴双通道二重注浆管复合喷射高压水泥浆和压缩空气横向喷射，在水泥浆液射流外面包裹一层高压空气同时喷射，来破坏土层结构，同时完成置换、填充；成桩直径1.0m左右。
旋喷桩基础加固方案
凤岗镇张宅高压旋喷桩基础加固施工方案一、前言旋喷桩地基加固技术，是利用钻机引孔，利用高压泵（20—50MPa）把带有喷嘴的悬喷钻杆下（或钻）至土层的预定位置后，以高压设备使浆液或水成为20MP左右的高压水流从喷嘴中喷射出来，冲击破坏土体，同时钻杆以一定速度向上提升，将软弱地层中的淤泥、粘土等置换（或反冲）出来，形成空间，再将浆液（通常为水泥浆液）注入（强喷）空间或与地层中的砂、砾、卵（块）石强制搅拌混合，浆液凝固后，在土中形成固结体，即为旋喷桩。
运用该技术加固地基，具有施工方便，工艺简单，地基加固见效快，耐久性好，施工工期短等优点。
二、工程概况张先生的大楼四周为岗丘地貌（暂没有地质资料）。
原有岗丘已被推平，大楼位于岗丘坡地与洼地结合部，属回填平整地。
大楼后墙外砌一2.3米高挡土墙，墙顶面与大楼首层地面平，故大楼背墙属凌空状态（详见图一）。
挡土墙两端为人工开挖陡崖，平行挡土墙向两侧延伸，崖下为相邻工厂围墙，与挡土墙和陡崖平行分布，两米余高的陡崖之下，有大量生活废水汇集成河，部分污水沿回填土界面渗入住宅楼基础之下，槽探开挖至3.6米处，有一层50cm厚的腐臭黑泥片石层，并伴有大量黑水渗出。
张宅为一栋四层混凝土框架结构住宅楼。
大楼面西背东，五跨四层，南段含楼梯房、水塔五层。
檐口高度12.4—15米，长27米，宽6～10米，呈楔形。
5条倒“T”形条形基础坐落在负2米的位置，其下有50公分厚的碎石粉垫层。
大楼倒“T”形条形基础底面高出相邻工厂地面30公分，也就是说大楼基础深度比隔壁工厂的地面还高出一尺。
基础经过一段时间勘探（探孔和槽探），地层结构已经清晰。
大楼之下7.9米深处，有一条2米x 2米的箱涵由南向北纵贯（向北352º）大楼，令人不安的是，整栋大楼基础5条条形基础就平放在8米厚的回填土上（详见图一），仅此一项就构成大楼致命的遗患。
三．大楼病态概况大楼新建于半年前，目前，大楼向凌空方向倾斜10公分，已超过《建筑地基基础设计规范》GB50007-2002倾斜变形允许值0.4%一倍多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋喷桩加固
1. 高压喷射注浆法是在注浆法的基础上，应用高压喷射技术而发展起来的一项新的地基加固方法。
它是利用工程钻机钻孔作为导孔，将带有特殊喷嘴的喷射管插入设计处理深度后，用高压脉冲泵等高压发生装置，使浆液或水以20～40 MPa的高压流从喷嘴中喷出，冲击切割土体。
当能量大、速度快、呈脉动状的喷射流的动压超过土体结构强度时，土粒便从土体上剥落下来。
一部分细小的土粒被喷射的浆液所置换，随着液流被带到土面上(俗称冒浆)。
其余的土粒与浆液搅拌混合，并按一定的浆土比例和质量大小有规律的重新排列。
待浆液凝固后，便在土中形成一固结体，固结体的形状与喷射流移动方向有关。
高压旋喷注浆法适用于处理淤泥、淤泥质粘土，粘性土、粉土、黄土、砂土、人工填土等地基。
当土中含有较多的大粒径块石、坚硬粘性土、大量植物根茎或有过多的用机质时，应根据现场试验结果确定其使用程度。
2. 旋喷桩加固技术的优点
（1）由于将水泥土与原地基软土就地搅拌混合，因而可最大限度地利用原土；
（2）对周围原有建筑的影响较小；
（3）可按照不同的地基土的性质及工程设计要求，合理选择，设计比较灵活；
（4）施工设备简单，管理方便，施工时无振动，无污染，可在密集的建筑群中进行施工，而且料源广阔，价格低廉；
（5）土体加固后重度变化不大，粘性土固结体比原状土轻约10%（但砂类土固结体可能比原状土重10%左右），基本上轻于或接近原状土的容量，较小的产生附加沉降；
（6）低透气透水性，固结体内虽有一定的孔隙，但这些孔隙并不贯通，为封密型，而且固结体有一层较致密的硬壳，其渗透系数相当高，具有一定的防渗功能；
（7）固结强度高，单桩承载力较高；
（8）根据上部结构的需要，可灵活采取垂直喷射或倾斜喷射或水平喷射，使之形成柱状、壁状、块状等加固形式。
6. 旋喷注浆法的可靠性
高压喷射注浆用高达20~40MPa压力，其冲击破坏土体的能量十分巨人，对粘性上和砂土都能冲切破坏。
凡是高压水射流能冲动土粒的土，都能进行高压喷射注浆加固，只要按照正确的顺序施工、使用优质水泥等注浆材料和采用恰当喷射技术参数以及合理的设计，即可获得优良的加固地基和防渗帷幕墙。
6.1 固结体的可靠性高。
高压喷射注浆是以高压喷射流强力破坏土体，有效破坏的距离较大，待水泥浆与土粒硬化后，即形成一个固结体。
固结体的直径(长度)受土层影响外表呈凸凹不规则状，硬土的固结直径(长度)要小一些，高压喷射注浆的整体性、均匀性都要高于一般的静压灌浆。
此外，固结体在良好的(对混凝土无侵蚀)环境中，强度不断增加，强度增加率延续至10年以上。
经实测10年可增加1.5倍乃至更高。
因此，只要在对混凝土无侵蚀的地下水和不受冻(即冻结温度不低于负200C)的条件下，固结体的质量可靠，可作为永久性地基和防渗帷幕。
4.2袖阀管注浆加固
4.2.1袖阀管注浆加固方法介绍
袖阀管注浆施工工艺是目前处理软性土压缩性的一种比较先进的方法。
它能进行定深、定量、分序、分段、间歇、重复注浆，集中了劈裂注浆法、压（挤）密注浆法和渗入注浆法的优点，最后达到设计要求。
在有代表性的地段进行袖阀管注浆加固试验，论证注浆加固设计方案及相关施工参数的合理性，以指导本工程的施工，确保满足设计要求。
（1）袖阀管系统主要由PVC（外管）、注浆芯管（内管）、橡皮套、密封圈等组成。
（2）袖阀管是一种只能向管外出浆，不能向管内返浆的单向闭合装置，灌浆时，压力将塑料阀管小孔外的橡皮套冲开，浆液进入地层。
（3）每个灌浆段长度固定为30-50cm，还可以根据地层情况调整灌浆长度，实现定量、定尺、可控灌浆。
（4）可根据需要灌注任何一个灌浆段，还可重复灌浆。
（5）钻孔和灌浆分开，提高钻孔、灌浆设备的利用率。
4.2.3袖阀管注浆加固施工工艺流程如右图
4.2.4质量检验
（1）袖阀管注浆处理地基的质量，主要应检查施工记录及检测处理深度内的地基土的密实度及压缩性。
（2）抽样检验的数量，不应少于处理数量的1%，且每项单体工程不应少于3点。
（3）袖阀管注浆地基竣工验收时，承载力检验宜采用现场
标准贯入试验或抽芯的方法。
