全站仪操作规范
全站仪规范
全站仪规范全站仪规范全站仪是一种用来测量地面点的坐标、高程和方向的仪器。
在测量过程中，我们需要遵循一些规范和操作流程，以确保测量的准确性和可靠性。
1. 安全操作：在使用全站仪之前，需要确保仪器的稳定性和安全性。
在使用过程中，需要佩戴防护眼镜和其他相关的防护装备，避免仪器和测量点间产生意外伤害。
2. 仪器校准：在进行测量前，需要对全站仪进行校准。
校准的步骤包括水平仪的校正、垂直轴的校准和水平轴的校准，以确保仪器的准确性。
3. 环境条件：仪器的测量精度受到外部环境的影响。
在进行测量前，需要注意周围的光照条件、气候条件、地形和地貌因素等。
尽量选择光照明亮、风力较小的环境进行测量。
4. 仪器放置：在进行测量之前，需要将全站仪放置在坚固平稳的地面上，以保证仪器的稳定性。
避免仪器受到外界震动和振动的干扰。
5. 目标点设置：仪器需要准确测量地面上的点，因此需要在测量点附近设置目标点。
目标点应该具备良好的反光性能和稳定性，以便仪器快速准确的识别和测量。
6. 观测方式：全站仪有两种常见的观测方式，即"观距式"和"观角式"。
在进行测量前，需要明确使用的观测方式，并注意观测的顺序和操作流程。
7. 数据记录：在进行测量时，需要及时、准确地记录测量数据。
记录的数据应包括测量点的坐标、高程和方位角等信息。
可以使用相关的计算机软件进行数据的处理和分析。
8. 仪器保养：定期对全站仪进行保养和清洁，保持仪器的良好状态。
在使用完全站仪后，需要及时清理镜头和光学设备，并注意保护仪器的防尘罩和防震垫。
9. 测量精度：全站仪的测量精度受到多种因素的影响，包括仪器的性能、环境条件和操作者的技术水平等。
在进行测量前，需要了解仪器的精度范围并合理评估测量的准确性。
10. 操作规范：使用全站仪需要严格按照操作规范进行，避免对仪器和测量结果产生误操作或误解。
在进行测量时应该保持仪器的稳定和准确性，并遵循相关的操作流程和要求。
科力达全站仪说明书
科力达全站仪说明书科力达全站仪是一种高科技测量工具，它采用先进的测量技术，能够精确地测量各种地形和建筑物的尺寸和位置。
本文将详细介绍科力达全站仪的操作方法和技术规范，帮助读者更好地使用该仪器。
一、仪器介绍科力达全站仪是一种集光学、机械、电子技术于一体的高精度测量仪器，它具有高度自动化、高度精度和高度可靠性等优点。
该仪器由测量主机、三脚架、放置架、测量棒和电池等组成。
测量主机是整个系统的核心部件，它包括显示屏、控制按键、电子计量仪等；三脚架是用来支撑测量主机和放置架的；放置架是用来支撑测量棒的；测量棒是用来传递测量信号的。
二、操作方法1. 基本操作首先，将三脚架设置好，并把测量主机和放置架固定在三脚架上。
然后，按照要测量的地形和建筑物的形状和大小选择合适的测量棒，并将其放置在需要测量的位置。
接着，按照仪器的操作步骤，依次操作测量主机上的控制按键，进行测量。
最后，根据测量结果进行计算和处理。
2. 高级操作除了基本操作外，科力达全站仪还可以进行高级测量和数据处理。
例如，可以利用仪器的三维扫描功能对一些复杂的构造进行建模和分析；可以利用全球卫星定位系统（GPS）和地理信息系统（GIS）等技术对测量结果进行精确的空间位置定位和图形显示。
三、技术规范科力达全站仪的技术规范非常严格，要求测量精度、稳定性和可靠性都要达到一定的标准。
例如，测量精度要能够达到毫米级别；测量稳定性要求在长时间测量过程中保持稳定；可靠性要求在各种复杂的环境和条件下都能够正常工作。
同时，科力达全站仪还有一些技术参数和特点需要注意，例如，测量范围、测量角度、测量时间、数据存储和传输等。
在使用仪器时，应仔细阅读说明书，并按照要求进行操作和维护。
四、结论科力达全站仪是一种优秀的测量工具，它能够满足各种建筑、土地、工程等领域的测量需求。
在使用仪器时，应按照说明书要求进行操作和维护，以保证测量精度和可靠性。
同时，还可以利用科力达全站仪的高级功能和技术参数，进行更加精确和高效的测量和数据处理。
全站仪操作规程
全站仪操作规程
《全站仪操作规程》
全站仪是一种用于测量和定位的专业仪器，广泛应用于工程测量和地质勘探领域。
为了正确、高效地使用全站仪，需要按照操作规程进行操作。
首先，在使用全站仪之前，需要对仪器进行检查和调试。
检查仪器是否完好，各部件是否松动或损坏，调试仪器的水平和垂直度。
确保全站仪的工作状态良好。
接下来，进行测量之前需要进行现场布设。
选择合适的基准点，并将全站仪稳固放置在基准点上。
调整全站仪的水平和垂直度，确保仪器精准的定位。
在进行测量时，需要根据测量要求选择合适的测量模式和参数。
根据实际测量情况，调整全站仪的放大倍数和角度精度。
通过望远镜观测目标点，进行测量。
在操作全站仪时，需要注意保持仪器的稳定和准确。
避免碰撞和摇晃，同时要防止灰尘和水分进入仪器，影响测量精度。
在使用过程中要小心操作，避免产生读数误差。
最后，在使用完全站仪后，需要对仪器进行清洁和保养。
清洁仪器表面和镜片，保持仪器干燥，并进行定期的维护和校准。
总之，全站仪是一种精密的测量仪器，正确的操作规程对于保
证测量结果的准确性和稳定性至关重要。
只有严格按照规程进行操作，才能充分发挥全站仪的功能，为工程测量和地质勘探工作提供可靠的数据支持。
全站仪的操作和使用方法
全站仪的操作和使用方法
1. 设置全站仪。
在使用全站仪之前，首先需要进行设置。
打开全站仪，确保其处于水平状态。
然后使用调节螺丝将全站仪调整至水平状态，通常全站仪上会有气泡仪来帮助调整水平。
接下来，根据需要设置全站仪的工作模式和参数，如测量单位、测量精度等。
2. 定位和瞄准。
将全站仪放置在需要测量的位置，确保其稳固并且不会受到外部干扰。
然后使用全站仪的望远镜瞄准目标物体，确保目标物体位于准星线上。
在瞄准时，可以通过调整全站仪的水平和垂直角度来确保准星线与目标物体对齐。
3. 进行测量。
当全站仪准备就绪并且目标物体已经瞄准好后，就可以进行测量了。
按下测量按钮，全站仪会自动进行测量，并将测量结果显示在其屏幕上。
根据需要，可以进行单次或连续测量，并且可以保存
测量结果以备后续分析和处理。
4. 数据处理。
测量完成后，可以将测量结果导出到计算机或其他设备进行数据处理和分析。
全站仪通常可以通过USB或蓝牙等方式与外部设备进行连接，方便数据传输和处理。
5. 维护和保养。
在使用全站仪之后，需要对其进行适当的维护和保养，以确保其性能和精度。
定期清洁全站仪的镜头和传感器，并定期校准和调整全站仪的参数，以确保其测量精度和稳定性。
总之，全站仪是一种非常重要的工程测量仪器，正确的操作和使用方法能够确保其测量结果的准确性和可靠性。
希望以上介绍能够帮助您更好地了解全站仪的操作和使用方法。

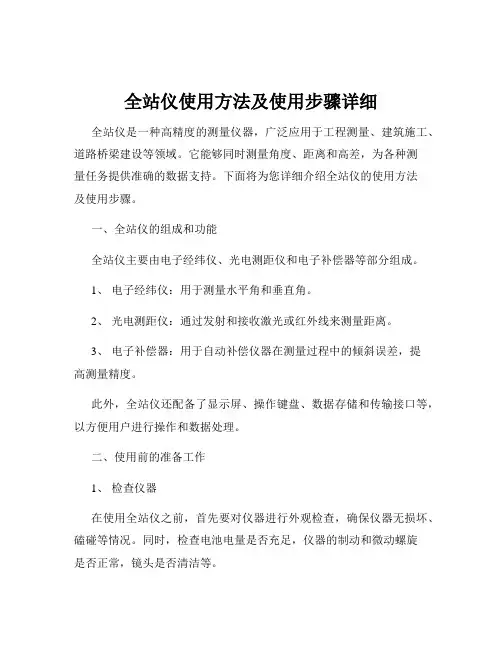

全站仪使用方法及使用步骤详细
全站仪使用方法及使用步骤详细全站仪是一种高精度的测量仪器，广泛应用于工程测量、建筑施工、道路桥梁建设等领域。
它能够同时测量角度、距离和高差，为各种测量任务提供准确的数据支持。
下面将为您详细介绍全站仪的使用方法及使用步骤。
一、全站仪的组成和功能全站仪主要由电子经纬仪、光电测距仪和电子补偿器等部分组成。
1、电子经纬仪：用于测量水平角和垂直角。
2、光电测距仪：通过发射和接收激光或红外线来测量距离。
3、电子补偿器：用于自动补偿仪器在测量过程中的倾斜误差，提高测量精度。
此外，全站仪还配备了显示屏、操作键盘、数据存储和传输接口等，以方便用户进行操作和数据处理。
二、使用前的准备工作1、检查仪器在使用全站仪之前，首先要对仪器进行外观检查，确保仪器无损坏、磕碰等情况。
同时，检查电池电量是否充足，仪器的制动和微动螺旋是否正常，镜头是否清洁等。
2、安置仪器选择一个视野开阔、地面坚实、便于观测的地点作为测站。
将三脚架打开，调整到大致水平的位置，并将全站仪安装在三脚架上，通过调整三脚架的腿长和仪器的脚螺旋，使仪器大致水平和对中。
3、对中与整平（1）对中：通过移动三脚架的位置，使仪器的中心与测站点的标志中心大致重合。
（2）整平：调节三脚架的腿长，使圆水准气泡居中。
然后通过调整仪器的三个脚螺旋，使管水准气泡居中，从而使仪器精确整平。
4、设置参数根据测量任务的要求，设置全站仪的测量单位、精度、温度和气压等参数。
这些参数会影响测量结果的准确性，因此需要根据实际情况进行正确设置。
三、测量操作步骤1、角度测量（1）选择角度测量模式：在全站仪的操作界面上选择角度测量功能。
（2）瞄准目标：通过望远镜瞄准目标点，使用水平和垂直微动螺旋将十字丝准确对准目标。
（3）读取角度值：仪器会自动显示测量得到的水平角和垂直角值。
2、距离测量（1）选择距离测量模式：在操作界面上切换到距离测量功能。
（2）瞄准反射棱镜：将望远镜对准反射棱镜，确保仪器能够接收到反射信号。
全站仪放样测量操作规程
全站仪放样测量操作规程
1、全站仪支架粗调平
（1）、将三脚架置于测站点约正上方位置，用手感觉三脚架平台较为平整、稳固，将仪器安置与三脚架上并拧紧紧固螺栓；
（2）、眼睛同时观察圆水准器和光学对中器，并摆动三脚架的任意两脚，使圆水准器的气泡在正中心位置且测站点钉位刚好位于光学队中器的圆圈中心位置。
固定三脚架，使其达稳固。
全站仪粗平结束。
2、全站仪精调平
（1）、将全站仪水平制动螺旋松开，转动全站仪至精平水准器面向自己且刚好位于 1、2 两个整平脚螺旋（为便于表述特将三个整平脚螺旋命名为 1、2、3）中间位置，保持 1 不动，转动 2 使精平水准器的气泡位于正中心位置；
（2）、转动全站仪至精平水准器位于 1、3 中间位置，保持 1 不动，转动 3 使精平水准器的气泡位于正中心位置。
（3）转动全站仪至精平水准器位于 2、3 中间位置，观察精平水准器的气泡是否位于正中心位置，如果位于则全站仪调平完成；否则重复（1）、（2）步骤直至精平水准器位于 2、3 中间位置时，精平水准器的气泡位于正中心位置，方才完成全站仪精确调平。
如何使用全站仪进行水平控制测量
如何使用全站仪进行水平控制测量全站仪是现代工程测量中常用的仪器，它不仅可以进行高程控制测量，也能进行水平控制测量。
水平控制测量是建筑施工中至关重要的一部分，它决定着建筑物的稳定性和整体质量。
本文将简要介绍如何使用全站仪进行水平控制测量。
首先，使用全站仪进行水平控制测量的前提是要选择一个合适的测量点。
一般来说，测量点应距离建筑物边缘一定距离，并且要远离可能影响测量结果的干扰因素，如强烈的电磁场或震动源。
选定测量点后，需要将全站仪放置在稳定的三脚架上，并确保其水平。
接下来，需要进行全站仪的校准。
校准是保证测量结果准确性的重要步骤。
校准的过程包括水平轴和垂直轴的校准。
对于水平轴校准，可以使用水平仪或电子水平仪进行校准，通过调整水平轴上的螺丝，使得气泡保持在中央位置。
对于垂直轴校准，可以使用垂直测量器进行校准，调整垂直轴上的螺丝，使得垂直轴与参考线垂直。
完成校准后，全站仪可以进行水平控制测量。
首先，通过观测全站仪的显示屏上的水平仪或电子水平仪，确保全站仪本身处于水平状态。
然后，通过观测全站仪显示屏上的水平刻度尺，可以读取到当前水平仪的刻度值。
这个值代表了当前测量位置相对于参考线的水平偏差。
在实际测量中，可以设置一个水平标准值，将测量点的水平偏差与该标准值进行比较，以确定是否需要进行调整。
如果测量点的水平偏差超过了允许范围，就需要进行调整。
调整的方法可以通过调整全站仪上的水平轴或通过在测量点上增加或减少补偿物体来实现。
此外，全站仪还可以利用简单的几何原理进行水平控制测量。
通过测量测高仪与目标点之间的水平距离，然后计算出测量点的高程值。
在实际操作中，可以选择测量一组水平距离，然后取平均值，以得到更精确的测量结果。
总结一下，使用全站仪进行水平控制测量需要选择适当的测量点、进行仪器校准、观察水平仪或电子水平仪的显示，读取刻度值，根据水平标准值进行调整，利用几何原理进行测量并计算结果。
水平控制测量的准确性对建筑物的稳定性和整体质量至关重要，因此在实际操作中需要认真对待，确保测量结果的准确性和可靠性。
全站仪的使用说明
全站仪的使用说明全站仪是一种用于土木工程、测绘和建筑工程的测量仪器。
它的主要功能是测量地面上点的水平和垂直角度，以及距离。
全站仪由以下组件组成：望远镜、自动跟踪系统、测量棚、电子测角仪、电子读数显示器和电子读数保存器等。
使用全站仪进行测量之前，需要进行一些基本的准备工作，包括仪器校准、基准标记等。
1.仪器校准：首先，需要将全站仪安装在三脚架上。
然后，使用水平仪将全站仪调平。
调整水平仪的水平气泡，使其位于中央刻度线之间。
接下来，使用调焦器将望远镜调焦，使目标物清晰可见。
2.建立基准：在测量之前，需要在测量区域建立基准。
可以使用钉子或其他可固定的物体，将其固定在地面上，作为参考点。
3.设置目标点：使用偏离点功能，设置需要测量的目标点。
通过输入点的坐标或在现场测量来确定目标点的位置。
4.进行测量：将全站仪对准目标点，并使用自动跟踪系统使望远镜对准目标。
然后，可以使用测量棚进行测角和测距。
在测角时，望远镜会自动测量垂直和水平方向的角度，并将结果显示在电子读数显示器上。
在测距时，将测距棚对准目标点，并使用测距仪测量距离。
5.数据记录和保存：全站仪通常配备了电子读数保存器，可以将测量数据保存在其中。
在测量完成后，可以将保存器连接到计算机上，将数据导入到计算机中进行进一步的处理和分析。
6.结束测量：在测量完成后，需要将全站仪关机，并将其从三脚架上拆卸下来。
在拆卸前，可以使用检测仪器水平度的功能，检查全站仪是否处于水平状态。
