卷扬机施工方案
卷扬机安装施工方案
卷扬机安装施工方案卷扬机安装施工方案一、施工前准备工作1. 安全防护措施：准备好必要的安全防护设施，包括安全帽、安全绳、防滑鞋等，确保施工人员的人身安全。
2. 材料准备：根据设计要求，准备好所需的卷扬机及安装配件，如钢绳、吊杆、起重链条等。
3. 设备检查：对卷扬机设备进行检查，确保设备完好无损。
如有发现问题，及时进行维修和更换。
4. 工作区域清理：清理施工区域，确保施工过程中没有障碍物，以确保施工的顺利进行。
二、施工流程1. 确定安装位置：根据施工图纸，确定卷扬机的安装位置，并进行标记。
2. 安装基础桩：根据设计要求，在安装位置挖掘基础桩的孔洞，然后浇筑混凝土桩基。
3. 安装主机：安装好卷扬机主机，并用正确的方法将其固定在基础桩上，确保主机的稳定性。
4. 安装支撑架：根据设计要求，安装好卷扬机的支撑架，并用螺栓将其紧固在定位孔上。
5. 安装起重链条：将起重链条固定在卷扬机主机上，并根据需要进行调整，保证链条的张紧度。
6. 安装钢绳：将钢绳穿过卷筒和抱夹，然后通过起重链条固定在主机上，并进行调整，确保钢绳的张紧度和平衡性。
7. 连接电气系统：根据设备要求，将电缆连接到相应的控制器上，并进行电气系统的接线工作。
8. 调试和试运行：对安装完毕的卷扬机进行调试和试运行，确保设备的正常运转和安全可靠。
三、施工注意事项1. 施工期间要严格遵守安全操作规程，确保操作人员的人身安全。
2. 在操作过程中，要注意保护好设备，防止损坏。
3. 在安装基础桩时，要确保桩基的精确度和垂直度，以保证设备的稳定性。
4. 在安装起重链条和钢绳时，要注意张紧度的调整，保证设备的平衡性和安全可靠性。
5. 在进行电气系统接线工作时，要确保接线正确，防止电气故障和短路现象的发生。
6. 在试运行中，要注意设备的运行情况，及时发现并解决问题，确保设备的正常运转。
通过以上施工方案的实施，我们能够确保卷扬机的安装工作按照规范进行，并在施工过程中注重安全和质量的控制，以确保设备的正常运行和使用。

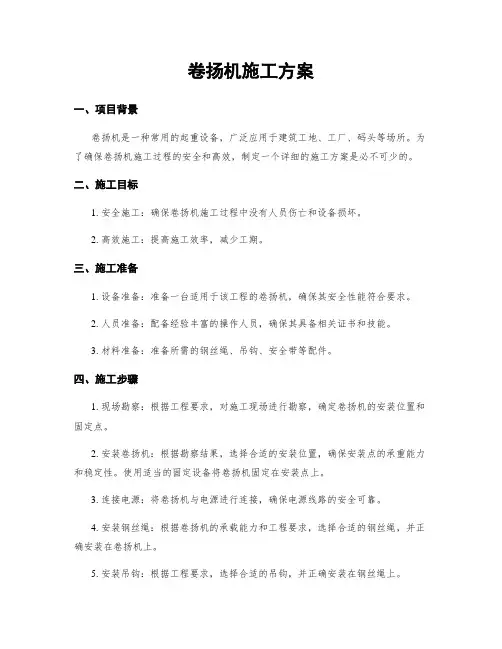

卷扬机施工方案
卷扬机施工方案一、项目背景卷扬机是一种常用的起重设备，广泛应用于建筑工地、工厂、码头等场所。
为了确保卷扬机施工过程的安全和高效，制定一个详细的施工方案是必不可少的。
二、施工目标1. 安全施工：确保卷扬机施工过程中没有人员伤亡和设备损坏。
2. 高效施工：提高施工效率，减少工期。
三、施工准备1. 设备准备：准备一台适用于该工程的卷扬机，确保其安全性能符合要求。
2. 人员准备：配备经验丰富的操作人员，确保其具备相关证书和技能。
3. 材料准备：准备所需的钢丝绳、吊钩、安全带等配件。
四、施工步骤1. 现场勘察：根据工程要求，对施工现场进行勘察，确定卷扬机的安装位置和固定点。
2. 安装卷扬机：根据勘察结果，选择合适的安装位置，确保安装点的承重能力和稳定性。
使用适当的固定设备将卷扬机固定在安装点上。
3. 连接电源：将卷扬机与电源进行连接，确保电源线路的安全可靠。
4. 安装钢丝绳：根据卷扬机的承载能力和工程要求，选择合适的钢丝绳，并正确安装在卷扬机上。
5. 安装吊钩：根据工程要求，选择合适的吊钩，并正确安装在钢丝绳上。
6. 安全检查：在进行实际施工前，对卷扬机及其配件进行全面的安全检查，确保其工作正常、无损坏和松动现象。
7. 施工操作：由经验丰富的操作人员按照相关规定进行施工操作，确保操作过程中的安全和高效。
8. 施工监控：安排专人对施工过程进行监控，及时发现和解决问题，确保施工顺利进行。
9. 施工结束：施工完成后，对卷扬机及其配件进行彻底清理和检查，确保无遗留物和损坏。
五、安全措施1. 操作人员必须穿戴符合安全要求的工作服、安全帽和防护鞋。
2. 施工现场必须设置明显的安全警示标志，防止无关人员进入施工区域。
3. 操作人员必须经过相关培训，了解卷扬机的操作规程和安全注意事项。
4. 施工现场必须保持整洁，防止杂物堆积和滑倒事故发生。
5. 施工过程中，严禁超载操作，确保卷扬机的承载能力不超过其额定值。
6. 施工现场必须配备灭火器等消防设备，以应对突发火灾等紧急情况。
卷扬机专项施工方案
卷扬机专项施工方案
一、引言
卷扬机作为一种常见的起重设备，在建筑施工及其他领域中扮演着重要的角色。
为了保证卷扬机的安全、高效运行，特制订了本专项施工方案。
二、施工前准备
2.1 设备检查
在进行施工前，必须对卷扬机设备进行检查，确保各部件完好无损，操作正常。
同时对安全保护装置进行检测，确保其功能完好。
2.2 施工环境
施工现场应保持整洁、通风良好，确保卷扬机工作时无障碍物阻挡，做到安全、便捷作业。
三、施工流程
3.1 安装卷扬机
根据现场情况，选择适当位置安装卷扬机，确保基础牢固、垂直度正确，电源
连接正确、稳定。
3.2 调试机械部分
启动卷扬机，检查卷轮、绳锁、制动器等机械部分是否正常运转，调整扭矩、
速度等参数至合适水平。
3.3 试运行
在没有工作负荷下进行试运行，观察运转情况，确保运行稳定、无异常。
四、施工安全
4.1 作业人员
只有经过专门培训合格的人员才能进行卷扬机的操作和维护，避免发生人为失
误导致的事故。
4.2 安全防护
施工现场应设置明显的安全警示标识，操作人员应佩戴安全帽、手套，并保持注意力集中。
五、施工结束
5.1 停机
在施工结束时，首先将卷扬机停机，切断电源，确保安全。
5.2 整理施工现场
清理施工现场，收拾工具，确保工作环境整洁。
结论
卷扬机作为重要的起重设备，施工安全至关重要。
通过严格的施工方案执行，可以确保卷扬机的安全运行，提高工作效率，保障施工人员的安全。

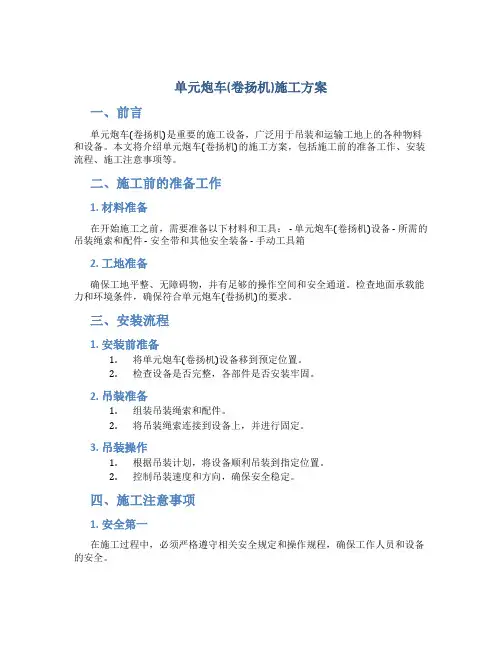

单元炮车(卷扬机)施工方案
单元炮车(卷扬机)施工方案
一、前言
单元炮车(卷扬机)是重要的施工设备，广泛用于吊装和运输工地上的各种物料和设备。
本文将介绍单元炮车(卷扬机)的施工方案，包括施工前的准备工作、安装流程、施工注意事项等。
二、施工前的准备工作
1. 材料准备
在开始施工之前，需要准备以下材料和工具： - 单元炮车(卷扬机)设备 - 所需的吊装绳索和配件 - 安全带和其他安全装备 - 手动工具箱
2. 工地准备
确保工地平整、无障碍物，并有足够的操作空间和安全通道。
检查地面承载能力和环境条件，确保符合单元炮车(卷扬机)的要求。
三、安装流程
1. 安装前准备
1.将单元炮车(卷扬机)设备移到预定位置。
2.检查设备是否完整，各部件是否安装牢固。
2. 吊装准备
1.组装吊装绳索和配件。
2.将吊装绳索连接到设备上，并进行固定。
3. 吊装操作
1.根据吊装计划，将设备顺利吊装到指定位置。
2.控制吊装速度和方向，确保安全稳定。
四、施工注意事项
1. 安全第一
在施工过程中，必须严格遵守相关安全规定和操作规程，确保工作人员和设备的安全。
2. 操作规范
操作人员必须熟悉单元炮车(卷扬机)的使用说明书，正确操作设备，避免发生意外。
3. 定期检查
定期检查设备的使用情况，及时发现和排除故障，确保设备正常运行。
五、结语
单元炮车(卷扬机)是施工中不可或缺的重要设备，正确的施工方案和操作流程能有效提高施工效率和保障施工安全。
希望本文介绍的施工方案能对相关人员提供参考，确保施工顺利进行。
卷扬机施工方案
卷扬机施工方案一、项目背景卷扬机是一种用于垂直运输重物的设备，广泛应用于建筑、工程、矿山等领域。
本文旨在提供一份卷扬机施工方案，以确保施工过程安全、高效进行。
二、施工前准备1. 设计方案确认：根据工程要求，确定卷扬机的型号、规格和技术参数，并与相关部门进行确认。
2. 施工人员培训：确保施工人员具备相关技能和知识，熟悉卷扬机的操作和安全规范。
3. 施工现场准备：清理施工现场，确保没有杂物和障碍物，为卷扬机的安装和调试做好准备。
三、施工流程1. 安装基础：根据设计方案，在施工现场进行基础的浇筑和固定，确保卷扬机的稳定性和安全性。
2. 安装主机：将卷扬机的主机部分安装到基础上，并进行固定和调整，确保主机的平稳运行。
3. 安装起重机构：根据设计方案，将起重机构安装到主机上，并进行调整和测试，确保起重机构的正常运行。
4. 安装控制系统：将控制系统安装到适当位置，并与主机和起重机构进行连接和调试，确保控制系统的正常操作。
5. 安装安全保护装置：根据相关标准要求，安装安全保护装置，如限位器、断电保护装置等，确保施工过程的安全性。
6. 调试和试运行：对卷扬机进行全面调试和试运行，确保各项功能正常，并进行必要的调整和修正。
四、施工安全措施1. 安全培训：在施工前，对施工人员进行安全培训，使其了解卷扬机的安全操作规程和应急处理措施。
2. 安全防护设施：在施工现场设置必要的安全防护设施，如警示标志、护栏等，确保施工人员和周围人员的安全。
3. 安全操作规范：施工人员必须按照操作规范进行操作，严禁超负荷使用卷扬机，确保施工过程的安全性。
4. 定期检查和维护：定期对卷扬机进行检查和维护，确保设备的正常运行和安全使用。
五、施工验收标准1. 设备功能：卷扬机的各项功能正常运行，能够满足设计要求和使用需求。
2. 安全性能：卷扬机的安全保护装置正常工作，能够有效保护施工人员和设备的安全。
3. 操作便捷性：卷扬机的操作简便明了，易于掌握和操作。

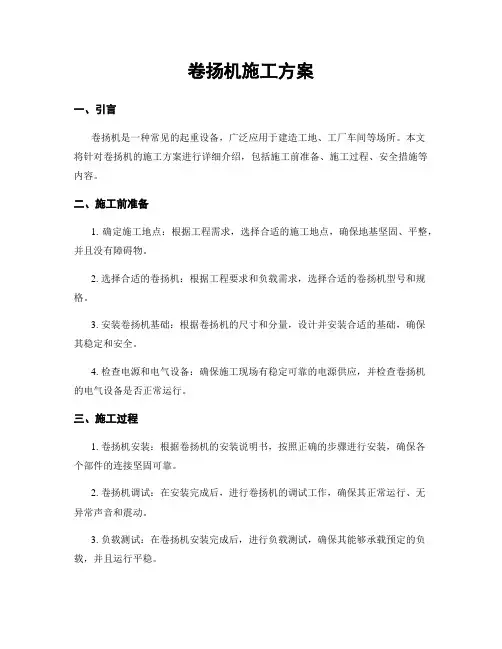

卷扬机施工方案
卷扬机施工方案一、引言卷扬机是一种常见的起重设备，广泛应用于建造工地、工厂车间等场所。
本文将针对卷扬机的施工方案进行详细介绍，包括施工前准备、施工过程、安全措施等内容。
二、施工前准备1. 确定施工地点：根据工程需求，选择合适的施工地点，确保地基坚固、平整，并且没有障碍物。
2. 选择合适的卷扬机：根据工程要求和负载需求，选择合适的卷扬机型号和规格。
3. 安装卷扬机基础：根据卷扬机的尺寸和分量，设计并安装合适的基础，确保其稳定和安全。
4. 检查电源和电气设备：确保施工现场有稳定可靠的电源供应，并检查卷扬机的电气设备是否正常运行。
三、施工过程1. 卷扬机安装：根据卷扬机的安装说明书，按照正确的步骤进行安装，确保各个部件的连接坚固可靠。
2. 卷扬机调试：在安装完成后，进行卷扬机的调试工作，确保其正常运行、无异常声音和震动。
3. 负载测试：在卷扬机安装完成后，进行负载测试，确保其能够承载预定的负载，并且运行平稳。
4. 安装限位装置：根据安全要求，安装限位装置，确保卷扬机在工作过程中不超过安全范围。
5. 安装防护装置：安装防护装置，保护卷扬机的运行部件，防止意外伤害的发生。
四、安全措施1. 员工培训：对施工人员进行相关安全培训，包括操作卷扬机的技巧、安全注意事项等。
2. 安全警示标识：在施工现场设置明显的安全警示标识，提醒人员注意安全。
3. 安全防护设施：设置安全防护设施，如安全网、防护栏等，确保施工现场的安全。
4. 定期检查和维护：定期对卷扬机进行检查和维护，确保其正常运行，并及时修复故障。
5. 紧急救援措施：制定紧急救援预案，明确各种紧急情况下的应急措施，确保人员安全。
五、施工验收1. 检查施工质量：对卷扬机的安装质量进行检查，确保符合相关标准和规范。
2. 进行试运行：对卷扬机进行试运行，检查其运行是否正常、稳定。
3. 完善施工记录：记录卷扬机的安装过程、调试情况、负载测试结果等，作为施工验收的依据。
4. 施工验收报告：根据施工记录和实际情况，编制施工验收报告，确认卷扬机的施工合格。
卷扬机施工方案
卷扬机施工方案标题：卷扬机施工方案引言概述：卷扬机是一种用于吊装和运输重物的机械设备，广泛应用于建筑工地、码头等场所。
在进行卷扬机的施工时，需要制定合理的施工方案，以确保施工过程安全高效。
本文将从安全措施、设备选型、施工流程、人员配备和验收标准等方面，详细介绍卷扬机施工方案。
一、安全措施1.1 确保工地安全：在施工前需清理工地，确保施工区域无障碍物，设置明显的安全警示标志。
1.2 安全操作规程：制定详细的安全操作规程，包括操作流程、事故处理措施等，确保施工人员严格按照规程操作。
1.3 定期检查维护：定期对卷扬机进行检查维护，确保设备运行正常，减少事故发生的可能性。
二、设备选型2.1 根据工程需求选择合适的卷扬机型号和规格，确保满足吊装和运输的要求。
2.2 考虑施工环境：根据施工环境的特点选择适合的卷扬机，如室内施工可选择电动卷扬机，室外施工可选择柴油卷扬机。
2.3 质量可靠性：选择有资质、信誉好的卷扬机生产厂家，确保设备质量可靠，减少故障率。
三、施工流程3.1 确定吊装计划：根据工程需求确定吊装计划，包括吊装位置、吊装高度、吊装角度等。
3.2 协调配合：施工中需各部门协调配合，确保各项工作有序进行，避免出现混乱和事故。
3.3 安全监控：在施工过程中加强安全监控，及时发现并处理安全隐患，确保施工安全顺利进行。
四、人员配备4.1 操作人员：配备经过培训合格的操作人员，熟悉卷扬机的使用方法和安全操作规程。
4.2 管理人员：配备专业的管理人员，负责协调施工进度、安排人员任务等工作。
4.3 安全人员：配备专业的安全人员，负责监督施工现场安全，及时处理安全事故。
五、验收标准5.1 完工验收：施工完成后进行完工验收，检查卷扬机的吊装效果和安全性能是否符合要求。
5.2 质量验收：对卷扬机进行质量验收，检查设备的质量是否达到标准要求。
5.3 安全验收：对施工过程中的安全措施和操作规程进行验收，确保施工过程符合安全标准。
卷扬机施工方案
卷扬机施工方案一、项目背景卷扬机是一种常用的起重设备，广泛应用于工地、码头、仓库等场所的货物提升和运输。
为了确保卷扬机施工的安全和高效，制定一份详细的施工方案是必要的。
二、施工目标1. 安全施工：确保施工过程中人员和设备的安全。
2. 高效施工：提高施工效率，保证工期的完成。
3. 质量控制：保证施工质量，确保卷扬机的正常运行。
三、施工准备1. 设备准备：a. 卷扬机：根据工程需求选择合适的卷扬机型号和规格。
b. 钢丝绳：选择符合标准要求的钢丝绳，保证其强度和耐久性。
c. 载重物：根据工程需求确定合适的载重物，并进行相应的固定和保护措施。
d. 安全设备：准备好必要的安全设备，如安全帽、安全带、手套等。
2. 人员准备：a. 施工人员：根据工程规模确定施工人员的数量和职责，并确保其具备相关的技能和经验。
b. 监督人员：指定专人负责施工过程的监督和管理，确保施工按照规定进行。
3. 环境准备：a. 工地准备：清理工地，确保施工区域的平整和无障碍物。
b. 安全警示标识：设置必要的安全警示标识，提醒人员注意安全。
四、施工步骤1. 安装卷扬机：a. 根据设计要求和施工图纸确定卷扬机的安装位置和固定方式。
b. 使用适当的工具和设备将卷扬机安装在预定位置上，并进行必要的固定和校正。
2. 安装钢丝绳：a. 根据卷扬机的规格和工程要求选择合适的钢丝绳。
b. 将钢丝绳正确地固定在卷扬机的卷筒上，并进行必要的张紧和校正。
3. 载重物的固定：a. 根据工程要求和载重物的特性选择合适的固定方式。
b. 使用合适的固定器具将载重物坚固地固定在钢丝绳上，确保其稳定和安全。
4. 安全检查：a. 在施工前进行安全检查，确保卷扬机和相关设备的正常运行。
b. 检查施工区域的安全状况，清除可能存在的安全隐患。
5. 施工操作：a. 按照操作手册和相关规定进行施工操作，确保施工过程的安全和顺利进行。
b. 严格遵守操作规程，确保施工人员的安全。
6. 施工结束：a. 完成施工任务后，及时清理施工现场，确保工地的整洁和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、编制依据
1、国家有关工机具的使用规范及标准
（1）《建筑幕墙》GB/T 21086-2007；
（2）《建筑施工安全检查标准》JGJ59-2011；
（3）《建设工程安全生产管理条例》第393号国务院令；
（4）《建筑机械使用安全技术规程》JGJ33-2001；
（5）《建筑施工高处作业安全技术规范》JGJ80-91；
二、施工概况
幕墙施工，高度在－不等，为吊装雨棚梁，使用卷扬机吊装。
幕墙部位为A-1号楼北立面，为确保安全，我公司将根据现场具体情况，克服不利因素，合理设计工艺，优化人员调配组合，加强施工管理。
三、施工部署
1、现场管理人员的部署：为确保卷扬机的安全运行，我司选派经验丰富的作为整个吊装过程的总指挥，挑选经验丰富的操作工进行操作。
2、现场施工人员也需经我司挑选工作作风扎实，技术过硬，施工经验丰富的人员进行整个施工操作过程。
3、现场设1－2个看护人，进行对整个吊装过程的监护，避免交叉作业的出现。
4、项目部管理人员对整个吊装过程进行随机抽查，发现不安全隐患，及时进行限期政改。
四、安全负责人的职责
1、对整个吊装过程的安全全面负责。
2、在贯彻执行上级制定的安全措施中，结合现场实际做好详细的安全技术交底，履行签字手续，确保施工安全。
3、发生安全事故要保护好现场，及时向上级部门汇报，救护好伤员参与事故处理，并填好工伤事故登记表，认真贯彻防范措施。
五、安装
1、架身材料应平直，无弯曲或腐蚀，安装要垂直，架身组件与紧固件应齐全良好，整体稳定符合设计要求。
2、身架安装应有专人上下指挥、运送钢件应用滑轮，吊物下面不得站人，安装架身应上下呼应，统一指挥。
3、垂直度：垂直偏差在1/400以内。
4、架身与主体结构用埋板与锚栓连接。
六、吊装准备
1、吊装前垫平场地。
2、所有安装设备运至现场，并进行检查，做到确实安全可用。
3、检查吊装设备，确保设备的安全性.
4、所有安装人员到位。
5、吊装机具采用慢动卷扬机。
七、吊装
1、所有机械设备全部安全检验无误且安装人员各就各位后，在吊装物上拉好大绳，一切准备完毕后，由指挥人员统一指挥，开始吊装，吊装要保持匀速、平稳。
2、吊装应注意的事项：
（1）吊装前检查吊装设备的自锁装置，保证构件的安全。
（2）吊装前检查吊装绳索和揽风，发现生锈断丝禁止使用。
（3）吊装尽量选择在风小无雨的气候下进行，否则应立即停止
八、吊装的安全管理
1、吊装机械及锁具的要求
（1）对钢丝绳应满足最大起重量要求的直径，如有磨损或锈蚀大于钢丝绳的10％时不准使用。
（2）吊钩和卡环如有永久变形或裂纹时不能使用。
（3）起重机工作时，应和高压线保持一定距离，对20KV以下的电线为2米。
（4）起吊重物时，升降吊钩要平稳，避免紧急制动和冲击，停止工作时，启动装置要关闭上锁。
2、对操作人员的要求
（1）高空作业人员要进行体格检查，患有心脏病及高血压者不得登高作业。
（2）参与吊装人员，应熟悉吊装信号，并服从统一指挥。
3、吊装现场的安全措施
（1）吊装作业区应设警戒线，并防非作业人员入内。
（2）高空作业可设置临时操作平台或设置安全栏杆供高空作业人员使用。
（3）遇有六级以上大风和雷雨时，不得进行高空作业。
九、受力计算
1、采用3吨卷扬机
（1）钢丝绳以最小直径计算，滑轮以最小直径为63mm计算，查《五金速查手册》（机械工业出版社）第425页表格此起重滑车额定起重量为吨；
（2）起重雨棚梁自重
50×5000＝250000g=吨
共计：吨
综上：滑车额定起重量吨＞钢丝绳实际承受最大荷载吨，所以通过计算此起重设备可以使用。
2、架身计算
（1）卷扬机组主要技术参数
1）化学锚栓荷载值12KN
2)雨棚梁最大质量为250KG
抗倾覆系数验算
《建筑机械使用安全技术规程》JGJ33-2001；在正常工作状态下，卷扬机的抗倾覆力矩与倾覆力矩的比值不得小于2”。
2.48.18.92506.18.91200''=⋅⨯⨯⋅⨯⨯=⋅⋅==
m
N m
N L W L G M M R ＞2 综上：抗倾覆系数验算>2，所以通过计算此起重设备可以使用。
