中联重科施工升降机附墙规格
TC5610中联重科塔吊附墙验算
1.5
2.0
安全系数
抗倾覆验算需满足安全系数要求，确 保塔吊在正常使用情况下不会发生倾
覆。
稳定性
塔吊结构设计需考虑风力、地震等因 素，确保塔吊在恶劣环境下也能保持
稳定。
结构抗滑移验算
抗滑移验算主要关注塔吊基础与地面之间的摩擦力是否足以抵抗塔吊工作状 态下产生的水平推力，防止塔吊发生滑移。
计算过程中需要考虑塔吊自重、风载、吊重等因素，并根据塔吊基础的材质 、尺寸、地基承载力等参数确定摩擦系数。
整体稳定性分析需要考虑塔吊的结构形式、材料特性、荷载工况、环境条件 等因素，并使用相应的计算软件进行分析。分析结果需要满足国家标准的要 求，确保塔吊的安全性。
总结与建议
加强附墙结构强度
附墙结构是塔吊安全的关键，应确保其强 度和刚度满足要求，防止出现坍塌或变形 。
重视风载和地震作用
风载和地震作用对塔吊稳定性影响较大， 应进行详细计算和分析，采取必要的防风 防震措施。
影响因素
风载、塔吊自重、吊 重
塔吊自重、吊重
分析斜拉索的受力情况，可以确保其强度和稳定性，避免安全事故的发生。
塔身结构受力分析
塔身结构承受着来自吊臂、平衡臂、起升机构、行走机构和操作室等部件的 荷载，以及风力、地震等外界环境因素的力。塔身结构受力分析是塔吊设计 中的关键环节，需要充分考虑各种荷载和力的作用，并进行合理的受力分析 。
规范和标准
附墙验算需符合相关规范和 标准的要求，如《建筑起重 机械安全规程》、《建筑结 构荷载规范》等。
遵循相关规范，确保塔吊附 墙结构的安全性和可靠性。
结构分析
需对附墙结构进行静力学和 动力学分析，考虑各种荷载 和环境因素的影响。
确保附墙结构能够承受塔吊 的重量、风力、地震力等。
施工升降机全部附表

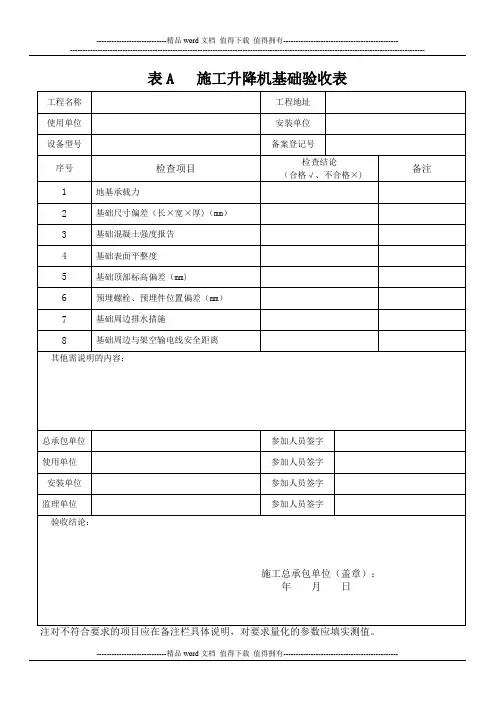

表A 施工升降机基础验收表
表B 施工升降机安装自检表1
表B 施工升降机安装自检表2
表B 施工升降机安装自检表3
表B 施工升降机安装自检表4
注对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值
表C 施工升降机安装验收表1
表C 施工升降机安装验收表2
注：1、新安装的施工升降机及在用的施工升降机应至少每3个月进行一次额定载重量的坠落试验；新安装及大修后的施工升降机应作125％额定载重量试运行；
2、对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值
附录D 施工升降机交接班记录表
附录E 施工升降机每日使用前检查表
附录F 施工升降机每月检查表
附录F 施工升降机每月检查表2
附录F 施工升降机每月检查表3
附录F 施工升降机每月检查表4。
中联6013塔机附墙施工方案
武汉江岸区永清片综合发展项目B4/B5地块总承包工程塔式起重机附墙施工方案编制人：审核人：审批人：2015年月日目录1. 编制及依据 (3)2. 设备及工程概况 (3)3. 施工项目组织机构及职责 (6)4. 附墙安装 (8)5. 安全技术措施 (14)6. 计算书 (15)7. 应急预案 (24)塔式起重机附墙施工方案1. 编制及依据本塔式起重机附墙施工方案是依据塔机生产厂家《安装使用说明书》等技术文件及国标有关安全技术标准、规程进行编制。
为确保塔机附墙施工的安全与质量，在全施工过程中应认真参照本方案执行。
本方案其他未尽事宜，应遵循参照国家有关技术标准、安规执行。
2. 设备及工程概况工程概况：本项目位于湖北省武汉市江岸区永清片，用地大致呈矩形，地块内地形平整，项目东临中山大道，西临轨道交通1号线和解放大道，北临黄浦二路，南面隔新建街与B123地块综合体形成连续的、规模化的高档办公及商业综合开发。
本工程作为综合体开发项目，由商业裙房及塔楼组成。
其中，地下3层地库；裙房为地上4层；塔楼地上49层。
总建筑面积207910m2。
其中，地上部分建筑面积103783m2，地下建筑面积104127m2。
本工程±0.000标高相当于绝对标高24.100m。
裙房总建筑高度24.00m，塔楼总建筑高度164.80m。
建设单位：武汉瑞安天地房地产发展有限公司监理单位：武汉宏宇建设工程咨询有限公司使用单位：河北建工集团有限责任公司塔吊生产厂家：长沙中联重工科技发展股份有限公司(TC6013)安装施工单位：武汉宏达盛世建设机械有限公司中联QTZ80（TC6013A-6）塔吊性能参数如下：现场附墙塔机安装高度概况：现场塔机附墙顶升安排：现场1#塔机平面图：现场2#塔机平面图：3. 施工项目组织机构及职责3.1 施工项目部组织机构根据塔式起重机的附墙任务生产计划的安排，为全面落实施工生产安排，对塔机附墙顶升全过程进行管理和监控，确保质量目标、工期目标、环境管理目标和职业健康安全管理目标的实现，确定如下组织机构，并明确分工职责：项目部组织机构图3.2 施工人员职责分工4. 附墙安装4.1准备工作4.1.1 附墙墙体部分预埋处理方式附墙拉杆与建筑物固定点的预埋板预埋，预埋件选用待预埋点位置的砼硬度达到70%以上后方可进行塔吊附着安装。
2施工升降机基础理论
中联施工升降机发展历史
二代机 四代机 智能、节能、手自一体
美观、安全、可靠
2011年 2012年 一代机 简单、安全
2013年
2015年
三代机 好靓、好管、好用、智能
秉承极致工匠精神致力于引领中国自架式垂直输送设备走向世界
Part 3
施工升降机机型介绍
2016年型谱介绍
序号
1 2 3 4 5 中速梯 节能型
高效传动、智能版HLC、精英版 操作台、升降机远程管理系统、 变频控制系统、自动平层
节能型施工升降机参数配置
配置
型号 配置代号
产品型号 吊笼尺寸（长*宽*高） 提升速度 电机功率 减速机速比 变频器 防坠安全器 标准节尺寸 36m/min 2×2×13kw 1:16 （节能型SJ100-2） SAJ40-1.2 650mm×650mm×1508mm 30kw
中联施工升降机配置代号解读
BWM – 3 S
配 系 列 代 置 代 号：S —精英版、I —智能版、E —经济版 号：第三代
特
性
号：B—好靓、W —好用、M —好管
特性命名说明：
配置代号说明：
Beautiful
Worthy
Manageable
好靓
好用
好管
1.E系列施工升降机为普通版控制系统，无HLC控制 2.I系列施工升降机为智能版控制系统，有HLC控制， 可进行GPS定位，APP管理等功能 3.S系列施工升降机为精英板控制系统，在智能版 控制系统上，增加自动平层、变频控制功能
0～100
26.7 0～40 36 0～40
主推
在售 在售 在售 在售
施工升降机配置介绍
自选模式，创新体验
施工升降机附墙架
1.Ⅰ型附墙架简介 2.Ⅱ型附墙架简介 3.Ⅲ型附墙架简介 4.Ⅳ型附墙架简介 5.附墙架选型 6.Ⅱ型附墙架详细说明 7.导轨架附着间距和最大悬臂端高度表
Ⅰ型附墙架简介 金属铝板吊顶施工工艺
Ⅱ型附墙架简介 金属铝板吊顶施工工艺
Ⅲ型附墙架ቤተ መጻሕፍቲ ባይዱ介 金属铝板吊顶施工工艺
Ⅳ型附墙架简介 金属铝板吊顶施工工艺
金属铝板吊顶施工工艺
施工升降机培训教材 附墙架篇
推荐选型 金属铝板吊顶施工工艺
1.一般情况
Ⅱ型D 即导轨架中心到墙面距离为2900～ 3600mm；附墙宽度为1500mm。
2.特殊情况
Ⅱ型C 即导轨架中心到墙面距离为3400～ 4200mm；附墙宽度为2000mm。
内容提要 金属铝板吊顶施工工艺
附墙架选型 金属铝板吊顶施工工艺
Ⅱ型附墙架详细说明金属铝板吊顶施工工艺
Ⅱ型附墙架详细说明金属铝板吊顶施工工艺
穿墙螺栓：每道附墙4套穿 墙螺栓。
墙体厚度：决定穿墙螺栓 的长度。
标配附墙架：Ⅱ型D，即 导轨架中心到墙面距离A 为2900～3600mm； 附墙宽度B为1500mm。
金属铝板吊顶施工工艺
SC型施工升降机技术标书(20111030修改)
文件编号：SC200/200-B SC型施工升降机技术标书中联重科股份有限公司SC型施工升降机技术标书编制：蔡宝校对：涂幼新批准：胡克田日期: 2011年10月SC型施工升降机技术标书1 简图各主要部件重量：其中图中尺寸L根据工地实际情况选用附墙的类型而定。
2 遵循的主要标准GB/T3811－2008 《起重机设计规范》GB/T10054－2005 《施工升降机》GB10055－2007 《施工升降机安全规程》EN 12159-2000 《带垂直导轨式吊笼的人货两用施工升降机》3 公司简介中联重科股份有限公司（简称中联重科）专业从事工程机械研发、制造与销售，产品覆盖建筑及工程起重设备、混凝土机械、高等级公路施工及养护设备等领域，共十三大系列，350多个品种，全部具有自主知识产权。
公司创建于1992年，现有员工20000多人，研究开发人员2400多人，占员工总数的12.85%，资深工程师380多人，其中高级技术专家137人，有突出贡献的中青年专家9人，享受国务院政府特殊津贴的专家24人。
公司是中国工程建设机械行业的龙头企业、2005年度全球50强工程机械制造商、中国企业500强，先后获得全国“五一”劳动奖状、全国用户满意单位等荣誉称号。
中联重科拥有多年施工升降机设计与研究经验，是施工升降机技术归口单位，行业技术覆盖率达80%。
4 概述SC型施工升降机是一种用吊笼载人、载物沿导轨架作上下运输的施工机械，广泛用于建筑施工等领域, 如工业、民用建筑、桥梁施工、井下施工、大型烟囱施工等场所，整机工作级别为A6。
该设备有非常可靠的电气和机械安全系统，是建筑施工中安全、高效的垂直运输设备。
该设备可以非常方便地自行安装和拆卸，并可随着建筑物的增高而增高。
该设备主要由导轨架、驱动体、驱动单元、电气系统、安全器主板、防坠安全器、限位装置、电控箱、吊笼、电源箱、底架护栏、电缆卷筒、电缆导架、附着装置、电缆臂架、电动吊杆、电缆滑车系统等组成。
施工升降机基本结构篇
组成及各部分作用
电缆供电装置 包括主电缆、电缆卷筒、电缆臂架和电缆导架： 电缆卷筒是用来收，放主电缆的部件。电缆臂架 是拖动主电缆上下运行的装置，主电缆由电缆臂 架拖动，安全地通过电缆导架，防止电缆被刮伤 而发生意外。电缆臂架将主电缆挑出防护围栏外， 使主电缆安全地收入电缆卷筒内。电缆导架的设 置是确保主电缆运行安全，当设备运行时保证电 缆处于电缆导架的护圈之内，以防止吊笼在运行 过程中主电缆与附近其它设备缠绕发生危险。
不断提升 追求卓越 --- 工程技术部
组成及各部分作用
不断提升 追求卓越 --- 工来自技术部组成及各部分作用
电气系统 是施工升降机的机械运行控制端口，施工升降机 的所有动作都是由电气系统操纵运行。电气系统 包括上电气箱、下电气箱、司机室操纵台及主控 制电缆等。上电气箱是施工升降机电气系统的心 脏部分，内部主要配有上、下运行接触器、控制 变压器及相序保护继电器等。上电器箱装于吊笼 内部。下电气箱是施工升降机控制部分的电源供 给处，安装于施工升降机的地面护栏上。
不断提升 追求卓越 --- 工程技术部
组成及各部分作用
导轨架 施工升降机的运行轨道。 由长度为1508mm的标准节通过8.8级M24×240高强 度螺栓连接组成。 标准节由无缝钢管、角钢、钢管等焊接而成。标 准节装有齿条，通过三件内六角螺钉紧固。齿条 可拆换。 标准节四根主弦杆下端焊有连接套，齿条下端设 有圆柱销，便于标准节安装时准确定位。 标准节截面尺寸为650×650mm的正方形截面。导 轨架通过附墙架与建筑物联接。
不断提升 追求卓越 --- 工程技术部
组成及各部分作用
不断提升 追求卓越 --- 工程技术部
组成及各部分作用
施工升降机附墙
施工升降机附墙架的计算施工升降机附墙架的计算一、附墙架概况：附墙架由紧固梁、矩形架、梯形架、AB管组成，附墙距离为：4.2m,附墙点间距为：1.413m，各组件用材为：紧固梁：6.3槽钢板，材质：Q235矩形架: □50×50×4，材质：Q235梯形架：□60×60×4，材质：Q235A、B管：φ75.5×3.75，材质：Q235或20#二、危险截面几何特性由有限元计算可知，φ75.5×3.75 A、B管系本附墙架的危险截面。
对φ75.5×3.75 A、B管：I=π（D4-d4）/64=π（75.54-684）/64=54.51cm4A0=π（D2-d2）/4=π（75.52-682）/4=8.45 cm2二、强度计算：由有限元计算可知：对A、B管最大轴向压力为：N max=5512kg(高度为100米时，最大受力处为最高附着点，风载按照250N/m2)：所以：σmax= N max/ A0=5512/8.45=652.3kg/cm2<1700 kg/cm2三、稳定性计算：对受最大轴向压力为：N max=5512kgA、B管而言：该管的有效长度为：L0=μL=260cm惯性半径为：r=（I/A0）0.5=2.54cm所以：λ=260/2.54=102.4查表可得：θ=0.588所以：σ稳定= N max/（θ×A0）=5512/（0.588×8.45）=1109.4.9 kg/cm2<1700 kg/cm2所以以上结构在附墙4.2米的情况下是安全的。
