三维重建
高精度三维重建技术研究
高精度三维重建技术研究随着计算机技术、传感器技术、图像处理技术的不断发展，三维重建技术已经有了很大的进步和发展。
三维重建技术是将现实世界的三维场景数字化，使之成为电脑模型，在虚拟空间中进行分析、设计和交互。
高精度三维重建技术是实现这一目标的重要手段之一。
一、高精度三维重建技术是什么？高精度三维重建技术是指利用高精度的设备和技术，对目标场景进行三维数据采集、处理和重建，以获取尽可能真实、精确的三维模型。
这种技术可以广泛应用于建筑、城市规划、文化遗产保护、汽车、机器人、医学等领域。
二、高精度三维重建技术的主要技术手段高精度三维重建技术包含三个主要技术手段：三维数据采集、三维数据处理、三维模型重建。
其中，三维数据采集是获取第一手数据，包括光学测量、激光测量、重力测量等技术；三维数据处理是将数据进行清洗、分类、配准、纠正等处理，保证数据质量；而三维模型重建是将处理后的数据进行拼接、填补、光照、纹理等处理，以获得高质量的三维模型。
三、高精度三维重建技术的发展现状高精度三维重建技术已经具有广泛的应用前景和市场潜力，因此各国的研究机构、大学和企业都在进行相关的研究和开发。
目前，全球的三维重建技术正在向数码化、高精度化和自动化方向发展。
在三维数据采集方面，激光雷达、立体摄像头、结构光等设备正逐渐取代传统的测量设备，实现了更高效、更高精度的三维数据采集。
在三维数据处理方面，计算机算法的进步使得数据的自动化处理变得更加容易和高效。
在三维模型重建方面，逐渐采用了深度学习等技术，使得三维模型的质量得到了进一步的提升。
四、高精度三维重建技术的应用高精度三维重建技术在建筑、文化遗产保护、机器人、汽车、医学等领域都有广泛的应用。
在建筑领域，可以利用三维重建技术实现建筑模型的精细化设计、制造和施工管理。
在文化遗产保护领域，可以对文物、古建筑等进行精确的三维数据采集和模型重建，从而做到保存和传承的一体化管理。
在机器人和汽车领域，可以利用三维重建技术进行自动导航和避障。
三维重建的四种常用方法
三维重建的四种常用方法在计算机视觉和计算机图形学领域中，三维重建是指根据一组二维图像或其他类型的感知数据，恢复或重建出一个三维场景的过程。
三维重建在许多领域中都具有重要的应用，例如建筑设计、虚拟现实、医学影像等。
本文将介绍四种常用的三维重建方法，包括立体视觉方法、结构光法、多视图几何法和深度学习方法。
1. 立体视觉方法立体视觉方法利用两个或多个摄像机从不同的视角拍摄同一场景，并通过计算图像间的差异来推断物体的深度信息。
该方法通常包括以下步骤：•摄像机标定：确定摄像机的内外参数，以便后续的图像处理和几何计算。
•特征提取与匹配：从不同视角的图像中提取特征点，并通过匹配这些特征点来计算相机之间的相对位置。
•深度计算：根据图像间的视差信息，通过三角测量等方法计算物体的深度或距离。
立体视觉方法的优点是原理简单，计算速度快，适用于在实时系统中进行快速三维重建。
然而，该方法对摄像机的标定要求较高，对纹理丰富的场景效果较好，而对纹理缺乏或重复的场景效果较差。
2. 结构光法结构光法利用投影仪投射特殊的光纹或光条到被重建物体表面上，通过观察被投射光纹的形变来推断其三维形状。
该方法通常包括以下步骤：•投影仪标定：确定投影仪的内外参数，以便后续的光纹匹配和几何计算。
•光纹投影：将特殊的光纹或光条投射到被重建物体表面上。
•形状计算：通过观察被投射光纹的形变，推断物体的三维形状。
结构光法的优点是可以获取目标表面的细节和纹理信息，适用于对表面细节要求较高的三维重建。
然而，该方法对光照环境要求较高，并且在光纹投影和形状计算过程中容易受到干扰。
3. 多视图几何法多视图几何法利用多个摄像机从不同视角观察同一场景，并通过计算摄像机之间的几何关系来推断物体的三维结构。
该方法通常包括以下步骤：•摄像机标定：确定每个摄像机的内外参数，以便后续的图像处理和几何计算。
•特征提取与匹配：从不同视角的图像中提取特征点，并通过匹配这些特征点来计算摄像机之间的相对位置。

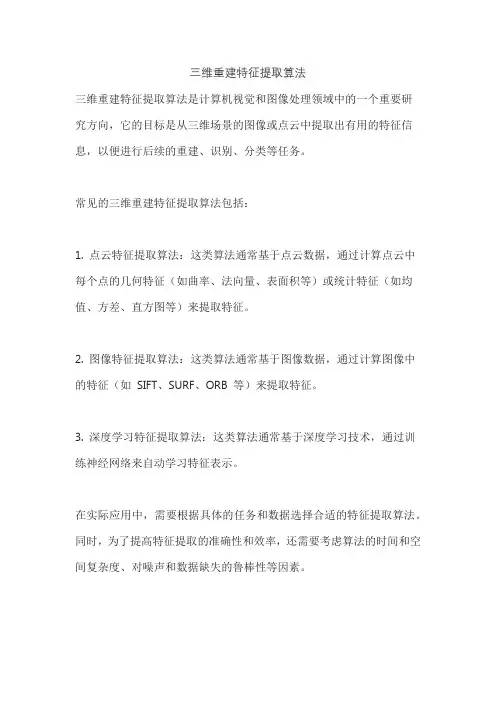

三维重建特征提取算法
三维重建特征提取算法
三维重建特征提取算法是计算机视觉和图像处理领域中的一个重要研
究方向，它的目标是从三维场景的图像或点云中提取出有用的特征信息，以便进行后续的重建、识别、分类等任务。
常见的三维重建特征提取算法包括：
1. 点云特征提取算法：这类算法通常基于点云数据，通过计算点云中每个点的几何特征（如曲率、法向量、表面积等）或统计特征（如均值、方差、直方图等）来提取特征。
2. 图像特征提取算法：这类算法通常基于图像数据，通过计算图像中的特征（如SIFT、SURF、ORB 等）来提取特征。
3. 深度学习特征提取算法：这类算法通常基于深度学习技术，通过训练神经网络来自动学习特征表示。
在实际应用中，需要根据具体的任务和数据选择合适的特征提取算法。
同时，为了提高特征提取的准确性和效率，还需要考虑算法的时间和空间复杂度、对噪声和数据缺失的鲁棒性等因素。

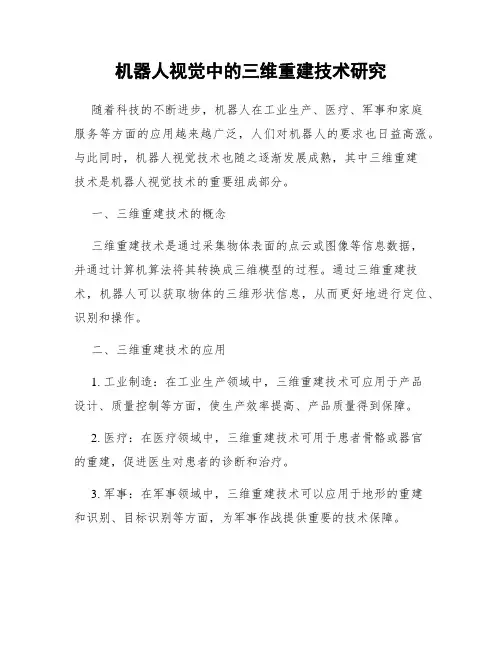

机器人视觉中的三维重建技术研究
机器人视觉中的三维重建技术研究随着科技的不断进步，机器人在工业生产、医疗、军事和家庭服务等方面的应用越来越广泛，人们对机器人的要求也日益高涨。
与此同时，机器人视觉技术也随之逐渐发展成熟，其中三维重建技术是机器人视觉技术的重要组成部分。
一、三维重建技术的概念三维重建技术是通过采集物体表面的点云或图像等信息数据，并通过计算机算法将其转换成三维模型的过程。
通过三维重建技术，机器人可以获取物体的三维形状信息，从而更好地进行定位、识别和操作。
二、三维重建技术的应用1. 工业制造：在工业生产领域中，三维重建技术可应用于产品设计、质量控制等方面，使生产效率提高、产品质量得到保障。
2. 医疗：在医疗领域中，三维重建技术可用于患者骨骼或器官的重建，促进医生对患者的诊断和治疗。
3. 军事：在军事领域中，三维重建技术可以应用于地形的重建和识别、目标识别等方面，为军事作战提供重要的技术保障。
4. 家庭服务：在家庭服务领域中，三维重建技术可以应用于智能家居、智能安防等方面，为人们的生活提供更加便捷和安全的服务。
三、三维重建技术的难点和挑战1.数据采集难度大：数据采集必须满足高精度、高分辨率等要求，而许多物体的复杂形状和表面材料等因素会影响数据的获取。
2. 算法复杂度高：三维重建技术的算法复杂度较高，需要实时处理大量的数据，以及对于一些复杂物体的处理和优化等方面面临巨大挑战。
3. 成本高昂：三维重建技术的硬件设备和软件成本较高，同时还需要较高的技术水平，人力投入较大。
四、三维重建技术的发展趋势1. 多模态数据采集技术的应用：多种数据采集技术的集成可以提高数据采集的准确性和效率，使三维重建技术的应用更加广泛。
2. 网格化处理技术的研究：网格化处理技术可以将采集到的三维数据转化成三角网格结构，绘制出更为真实的三维模型。
3. 机器学习的应用：机器学习可以帮助机器人更好地识别物体形状，并自动处理三维模型，提高重建的精度和效率。
综上所述，三维重建技术作为机器人视觉技术的重要部分，将为机器人应用带来更强的功能和效率。
三维重建三角测量原理
三维重建三角测量原理1.引言1.1 概述概述部分的内容可以按照以下方向来写：引言部分可以对三维重建和三角测量的背景进行简要介绍，指出这两项技术在计算机视觉和图形学领域的重要性和应用广泛性。
首先，可以介绍三维重建的概念和定义。
三维重建是通过计算机技术将现实世界中的物体或场景转化为三维模型的过程。
它可以被应用于很多领域，如虚拟现实、增强现实、机器人导航以及文化遗产保护等。
其次，可以探讨三角测量原理在三维重建中的作用。
三角测量是一种基于三角形几何性质的测量方法，通过测量和计算角度、边长和高度等信息来推断物体的形状和位置。
在三维重建中，通过对目标物体的多个视角进行三角测量，可以获取更多的几何信息，从而构建出更精确的三维模型。
另外，可以介绍三维重建和三角测量的应用场景。
例如，三维重建可以用于建筑物和城市建模，以及文物和艺术品的数字化保护等。
三角测量的原理也被广泛应用于计算机视觉领域的物体识别、运动跟踪和姿态估计等任务中。
最后，可以指出本文下面将详细介绍三维重建原理和三角测量原理，并且探讨它们之间的关系和相互作用。
通过对这两项原理的深入理解，读者将能够更好地理解和应用三维重建技术。
1.2 文章结构文章结构:本篇文章主要分为三个部分：引言、正文和结论。
在引言部分，我将对三维重建三角测量原理进行概述，并介绍文章的结构和目的。
首先，我将简要介绍三维重建技术的基本原理，包括如何通过影像或点云数据还原一个物体的三维形状。
随后，我将详细探讨三角测量原理，它是实现三维重建的基本方法之一。
通过对三角测量原理的深入分析，我们可以更好地理解三维重建的过程和原理。
接下来是正文部分，我将分为两个小节详细介绍三维重建原理和三角测量原理。
在三维重建原理一节中，我将讨论通过不同的数据源（如图像、激光扫描等）获取三维信息的方法，并介绍相关的算法和技术。
在三角测量原理一节中，我将首先介绍三角测量的基本概念和原理，包括如何通过观测的角度和距离计算出目标物体的三维坐标。
三维重建简介介绍
CHAPTER
三维重建技术的应用案例展示
古建筑的三维重建能够实现对历史文化遗产的数字化保存和展示，为研究和保护古建筑提供精确的三维模型。
总结词
通过对古建筑的现场测量、照片拍摄等手段获取数据，利用三维重建技术建立古建筑的三维模型。这种方法能够完整地保留古建筑的原始形状、结构和细节，为历史文化遗产的保护和研究提供重要的技术支持。
直接采集
通过多视角拍摄或者立体相机获取物体的多视角图像，为后续三维重建提供纹理映射的依据。
图像采集
去除采集数据中的噪声和异常值，平滑数据表面。
数据滤波
对高分辨率数据进行简化，减少数据量，便于后续处理。
数据简化
将不同材质、不同区域的数据进行分割，便于后续分别处理。
数据分割
网格生成
对表面模型进行离散化处理，生成三角网格模型或者多面体模型。
应用开发
04
CHAPTER
三维重建技术面临的挑战与解决方案
三维重建需要大量的三维数据作为输入，而数据的采集往往面临诸多困难，如采集设备的限制、采集环境的影响等。
采集到的三维数据需要进行预处理和清洗，以消除噪声和异常值，这对数据的准确性和后续重建的质量有着至关重要的影响。
数据处理
数据采集
模型质量
详细描述
VS
人脸的三维重建能够实现对人脸形状和表情的精确建模，可用于人脸识别、动画制作等领域。
详细描述
通过采集人脸不同角度的照片或视频，利用三维重建技术建立人脸的三维模型。这种方法能够准确地还原人脸的形状和表情，为人脸识别、人脸动画制作等领域提供重要的技术支持。
总结词
在虚拟现实中，三维重建技术可用于创建逼真的虚拟场景和物体，提供沉浸式的体验。
三D重建
一、3D重建的定义：从二维图像恢复三维物体可见表面的几何结构称三维重建，是人类视觉的主要目的之一。
计算机三维重建技术是计算机辅助设计与计算机图形学中一个重要的研究领域。
三维重建是通过物体的两个以上二维投影图的输入后，计算机进行了自动检索 ,获取物体的二维几何信息和拓扑信息 ,并建立起三维立体模型，恢复出摄像机运动参数和空间物体的3D几何形状。
在计算机视觉领域，三维重建主要由三个步骤构成；(1)．图像对应点的匹配，即从不同图像中找出同一空间点在这些图像上投影点的过程;(2)．对摄像机进行标定，即确定摄像机固有的与光、电特征及几何结构有关的内参数；(3)．在此基础上，进一步确定不同图像间摄像机的运动参数，即求解外参数；三维重建的三个关键步骤：摄像机标定、图像对应点的确定和两图像间摄像机运动参数的确定。
二、3D重建的意义：三维重建技术是人工智能研究课题,该问题的研究成果可以直接应用于机器导航、精密工业测量、物体识别、医学仪器、虚拟现实以及军事等方面。
物体三维重建是计算机辅助几何设计(CAGD)、计算机图形学(CG)、计算机动画、计算机视觉、医学图像处理、科学计算和虚拟现实、数字媒体创作等领域的共性科学问题和核心技术。
三、3D重建发展及现状国外在三维重建方面研究最多的国家属日本 ,其次是美国和英国。
发达国家起步较早 ,研究的也比较深入:1995 年日本东京大学的 Hoshino ,Hiroshi 领导的小组于 95 年用物体反射的M - ar2ray coded光源影像对物体表面进行三维重建取得进展。
用这种方法 ,可用简单的设备完成三维重建。
1993 年美国芝加哥大学 G oshtasby ,Ardeshir。
进行了“应用合理的高斯曲线和平面 ,进行二维、三维图形的恢复和设计的研究”。
目的是使用合理的高斯曲线和平面 ,来表示复杂图形并证明用这种方式 ,不需用传统的网格方式而是利用分散设置的控制点来恢复外形的新方法。
三维重建技术在医学上的应用
三维重建技术在医学上的应用随着科技的不断进步，三维重建技术已经成为医学领域中不可或缺的一部分。
它可以通过数字化的方法将二维图像转化为三维图像，极大地方便了医生们的诊断和治疗工作。
本文将介绍三维重建技术在医学上的应用，包括它的定义、特点和优势，以及在多个领域中的应用实例。
一、三维重建技术的定义和特点三维重建技术是一种将二维图像处理为三维图像的数字化技术。
它通过计算机算法对一系列二维图像进行透视投影变换、图像配准、体素数据重构等复杂的运算，最终得到一个立体的体绘制图像。
三维重建技术的特点在于它可以使人们以更直观、更形象的方式将医学图像的信息展现出来，从而更好地辅助医生进行诊断、治疗和手术。
二、三维重建技术在医学上的优势相比传统的二维图像，三维图像可以提供更丰富、更直观的信息，有助于医生更准确地了解人体内部的状况。
此外，三维重建技术还有以下优势：1. 精度高：三维重建技术采用数字化处理的方式，可以在极高的准确性下还原出真实的三维空间形态。
2. 可操作性强：通过三维重建技术，医生可以对三维模型进行放大、旋转、平移等操作，从而更加细致地观察病变部位的形态，为后续的治疗提供准确的参考。
3. 安全性高：三维重建技术可以帮助医生在手术之前进行模拟练习，降低手术风险，提高手术成功率。
三、三维重建技术在医学中的应用实例1. 三维重建技术在心血管领域的应用在心血管领域，三维重建技术可以对心脏、血管等内脏器官进行三维重建。
通过三维重建技术，医生可以更加清晰地观察心脏、血管等器官的形态，从而判断疾病的类型、位置和程度。
此外，三维重建技术还可以为心血管手术提供辅助，提高手术成功率。
2. 三维重建技术在肿瘤诊断领域的应用在肿瘤诊断方面，三维重建技术可以将多个二维图像合成为三维模型，清晰地展示肿瘤的类型、大小、位置和与周围组织的关系。
通过三维重建技术，医生可以更准确地确定肿瘤的位置和范围，为后续的治疗提供更精确的方案。
3. 三维重建技术在骨科手术中的应用在骨科手术中，三维重建技术可以帮助医生更准确地测量骨骼的长度、角度和体积，预测手术后的形态，并为手术提供准确的参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三维重建主要目的：从图像出发，求出所有的Mi 摄像机标定：从图像出发，求出内参数K 摄像机定位或运动参数求解：从图像出发，求出运动参数
2019/11/21
3
• 三维重建
• 摄像机标定
• 摄像机运动参数的X确c 定 x
u
空间物体 Zc
v O1
y
图像坐标系
yw zw
MO
摄像机坐标系
Yc
xw
l
Im
o
e
l'
vLeabharlann a3 1 张量积曲面由两条曲线合成，可以认为是两曲线 的积：一条曲线以u为坐标，另一条以v为坐标．任 何平行于坐标轴的平面和张量积三次多项式曲面的 交线都是三次多项式曲线．
p(u, v) U T MV
2019/11/21
14
1.4 超二次曲面
• 具有参数的二次多项式，通过调整参数可以改变物体的形
2019/11/21
9
多边形网面数据结构
• 顶点坐标表示 各个平面表示为顶点三维坐标的集合 问题：顶点重复出现．
• 顶点序列表示 顶点按序编号，平面中顶点用编号表示 问题：边重复出现，且不能明显表示相邻平面的边界．
2019/11/21
10
• 多边形表表示
2019/11/21
11
多边形网面表例
2019/11/21
2019/11/21
16
2.1 三角形面插值
1. 对于图像中一点（i,j），计算其图像平
面坐标：
m 1 xj j 2
yi
i
n 1 2
2.获得深度图中包含该点的三个非共线的点 3.计算三点所对应的平面 4.确定（i,j）在该平面上的深度值
zij a0 a1 x j a2 yi
三维重建
3D Reconstruction
• 三维重建是人类视觉的主要目的，也是计算机视觉最主 要的研究方向. (Marr 1982)
• 所谓三维重建就是指从单幅图像加景物约束、二幅、二 幅以上图像恢复空间点三维坐标的过程。
2019/11/21
成像平面
O
2
照相机的成像模型：
ximi K(R, t)Μi
• Delaunay三角剖分的不足: 在低纬空间下数据量较小时更有 效.
2019/11/21
19
2.2 线性插值
• 用二元线性函数对曲面片建模
f(x,y)=a0+a1x+a2y+a3xy • 用矩形四个顶点计算系数，代入获得深度值
2019/11/21
20
把每一个顶点的坐标代入
z00 a0 a1x0 a2 y0 a3 x0 y0 z01 a0 a1x0 a2 y1 a3 x0 y1 z10 a0 a1x1 a2 y0 a3 x1 y0 z11 a0 a1x1 a2 y1 a3 x1 y1
• 三维建模(modeling)
形成物体(object)或场景(scene)的三维表示
场景
2019/11/21
深度测量
点云
point 三维建模
clou d
三维场景
5
三维场景重建
• 表面重建 通过几何单元拼接拟合物体表面来描述物体的三维结构
基于深度图的表面重建 基于三维密度图的表面重建
• 体重建 直接将体像素以一定的颜色和透明度投影到显示平面
2019/11/21
17
Delaunay triangulation
实数域上的三角剖分
定义1 ：假设V是二维实数域上的有限点集，边e是由点集中的点作为 端点构成的封闭线段, E为e的集合。那么该点集V的一个三角剖分 T=(V,E)是一个平面图G，该平面图满足条件： 1.除了端点，平面图中的边不包含点集中的任何点。 2.没有相交边。 3.平面图中所有的面都是三角面，且所有三角面的合集就是点集V的 凸包
m
Ie’'
’
o
Xw
Zw
Ow
Yw
世界坐标系
摄像机 O’
2019/11/21
R,
4
三维重建
• 深度测量(measurement)
获取物体(object)或场景(scene)的深度信息 主动传感器(active sensor)->range data 被动传感器(passive sensor)->image
状 例：超椭球
s2
(
x
)
2 s2
(
y
)
2 s2
s1
2
( z ) s1
1
rx
ry
rz
2019/11/21
15
2.基于深度图的表面拟合
• 根据深度测量值获得连续表面 1. 表面插值(interpolation) 通过所有测量点 2. 表面逼近(approximation) 不一定包含，但尽可能接近测量点 回归(regression)
12
1.2 曲面片
• 用双多项式表示曲面
平面：z=a0+a1x+a2y 双线性曲面片：z=a0+a1x+a2y+a3xy 双二次曲面片：z=a0+a1x+a2y+a3xy+a4x2+a5y2 双三次曲面片：z=a0+a1x+a2y+a3xy+a4x2+a5y2
+a6x3+a7x2y+a8xy2+a9y3 双四次曲面片：z=a0+a1x+a2y+a3xy+a4x2+a5y2
+a6x3+a7x2y+a8xy2+a9y3 +a10x4+a11x3y+a12x2y2+a13xy3+a14y4
2019/11/21
13
1.3 张量积曲面
• 复杂曲面的参数多项式
a0
v3
p(u,v) u3
u2
u1
a1
a
2
b0
b1
b2
b3
v
2
Delaunay边
定义2：假设E中的一条边e（两个端点为a,b），e若满足下列条件， 则称之为Delaunay边： 存在一个圆经过a,b两点，圆内不含点集V中任何的点，这一特性又称 空圆特性。
Delaunay三角剖分
定义3：如果点集V的一个三角剖分T只包含Delaunay边，那么该三 角剖分称为Delaunay三角剖分。
2019/11/21
18
Delaunay triangulation
• Delaunay三角剖分，由于其独 特性，关于点集的很多种几何图 都和Delaunay三角剖分相关， 如Voronoi图，EMST树， Gabriel图等.
• Delaunay三角剖分有几个很好 的特性： 1.最大化最小角，“最接近于规 则化的“的三角网. 2.唯一性（任意四点不能共圆）.
2019/11/21
6
1.表面重建
• 多边形网面 • 曲面片 • 张量积曲面 • 超二次曲面
2019/11/21
7
1.1多边形网面
• 用平面多边形（也称平面片，planar patch)组成多边 形网面模型（polygon mesh model），表示物体三 维形状．
2019/11/21
8
三角形网面和四边形网面示意图
