电压并列和电压切换装置通用技术规范
电压并列和电压切换装置通用技术规范使用说明1. 本标准技术规范分为通用部分和专用部分。
2. 项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值范围；3）根据实际使用条件，需要变更环境温度、湿度、海拔高度、耐受地震能力、用途和安装方式等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表格中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按采购标准技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
5. 对扩建工程，如有需要，项目单位应在专用部分提出与原工程相适应的一次、二次及土建接口要求。
6. 采购标准技术规范范本的页面、标题等均为统一格式，不得随意更改。
7. 一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用部分中详细说明。
目录：电压并列/电压切换装置采购标准技术规范使用说明 (409)1总则 (411)1.1引言 (411)1.2供方职责 (411)2技术规范要求 (411)2.1使用环境条件 (411)2.2保护装置额定参数 (411)2.3装置功率消耗 (411)2.4电压并列/电压切换装置总的技术要求 (412)2.5电压并列/电压切换装置具体技术要求 (413)2.6柜结构的技术要求 (413)3试验 (413)3.1工厂试验 (413)3.2现场试验 (414)4技术服务、设计联络、工厂检验和监造 (414)4.1技术文件 (414)4.2设计联络会议 (415)4.3工厂验收和现场验收 (415)4.4质量保证 (415)4.5项目管理 (415)4.6现场服务 (415)4.7售后服务 (416)4.8备品备件、专用工具、试验仪器 (416)1总则1.1引言投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
投标厂商应满足2.4.2中的规定、规范和标准的要求。
招标方在技术规范专用部分提出的要求投标方也应满足。
提供的产品应有部级鉴定文件或等同有效的证明文件。
投标方应提供设备近2年运行业绩表。
1.1.1本规范提出了电压并列/电压切换装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范和工业标准的优质产品。
1.1.3如果投标没有以书面形式对本规范的条文提出异议，则表示投标方提供的设备完全符合本规范的要求；如有异议，应在报价书中以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述。
1.1.4本规范所使用的标准如遇与投标方所执行的标准不一致按较高的标准执行。
1.1.5本规范经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.2供方职责供方的工作范围将包括下列内容，但不仅仅限于此内容。
1.2.1提供标书内所有设备及设计说明书及制造方面的说明。
1.2.2提供国家或电力行业级检验检测机构出具的型式试验报告，以便确认供货设备能否满足所有的性能要求。
1.2.3提供与投标设备版本相符的安装及使用说明书。
1.2.4提供试验和检验的标准，包括试验报告和试验数据。
1.2.5提供图纸，制造和质量保证过程的一览表以及标书规定的其他资料。
1.2.6提供设备管理和运行所需有关资料。
1.2.7所提供设备应发运到规定的目的地。
1.2.8如标准、规范与本标书的技术规范有明显的冲突，则供方应在制造设备前，用书面形式将冲突和解决办法告知需方，并经需方确认后，才能进行设备制造。
1.2.9在更换所用的准则、标准、规程或修改设备技术数据时，供方有责任接受需方的选择。
1.2.10现场服务。
2技术规范要求2.1使用环境条件2.1.1设备储存温度：－25℃～＋70℃。
2.1.2设备工作温度：－5℃～＋45℃。
2.1.3大气压力：86 kPa～106kPa。
2.1.4相对湿度：5%～95%。
2.1.5抗地震能力：地面水平加速度0.3g，垂直加速度0.15g，同时作用。
2.2保护装置额定参数2.2.1额定直流电源：220V（110V）。
2.3装置功率消耗2.3.1装置直流消耗：当正常工作时，不大于5W；当保护动作时，不大于8W。
供方投标时必须提供确切数值。
2.4电压并列/电压切换装置总的技术要求2.4.1环境温度在－5℃～＋45℃时，装置应能正常工作。
2.4.2保护装置至少应满足最新版本的以下规定、规范和标准的要求，但不限于表1中所列的规范和标准。
表1 保护装置应满足的规定、规范和标准2.4.3在雷击过电压、一次回路操作、系统故障及其他强干扰作用下，电压切换箱不应误切换、误发信，电压并列箱不应误并列、误发信。
装置快速瞬变干扰试验、高频干扰试验，辐射电磁场干扰试验、冲击电压试验和绝缘试验应符合2.4.2的相关标准。
2.4.4屏柜中的插件应接触可靠，并且有良好的互换性，以便检修时能迅速更换。
2.4.5屏柜内各组电压量的中性线必须分开。
2.4.6装置应具有直流电源快速小开关，与装置安装在同一柜上。
直流电压消失时，电压切换箱不应误切换、误发信，电压并列箱不应误并列、误发信，同时应有输出接点以起动告警信号。
直流回路应有监视直流回路电压消失的告警信号继电器。
直流电源纹波系数≤5%时，装置应正确工作。
拉合直流电源以及插拔熔丝发生重复击穿火花以及直流电源回路出现各种异常情况（如短路、断线、接地等）时，电压切换箱不应误切换、误发信，电压并列箱不应误并列、误发信。
2.4.7信号继电器触点的长期允许通过电流应不小于3A，在电感负荷的直流电路（τ＜5ms）中的断开容量为30W。
2.5电压并列/电压切换装置具体技术要求2.5.1对电压并列装置的要求。
电压并列装置应有防电压互感器二次回路倒送电和直流电源消失交流电压失电的功能。
2.5.2每台电压并列装置应能完成两段母线的保护和测量、计量电压并列。
2.5.3对电压切换装置的要求。
隔离开关辅助触点采用单位置输入方式。
切换继电器同时动作和TV失压时应发信号。
2.6柜结构的技术要求2.6.1屏体要求详见《国家电网继电保护柜、屏制造规范》。
2.6.2内部配线的额定电压为1000V，应采用防潮隔热和防火的交联聚乙烯绝缘铜绞线，直流回路其最小等效截面不小于1.5mm2，交流电压最小等效截面应不小于2.5mm2。
导线应无划痕和损伤。
卖方应提供配线槽以便于固定电缆，并将电缆连接到端子排。
卖方应对所供设备的内部配线、设备的特性和功能的正确性全面负责。
所有连接于端子排的内部配线，应按照相对编号法以标志条和有标志的线套加以识别。
2.6.3所有端子采用额定值为1000V、10A的压接型端子。
端子排间应有足够的绝缘，端子排应根据功能分段排列，并加入可进行标注的隔离件，至少留有10%的备用端子，且可在必要时再增加。
端子排间应留有足够的空间，便于外部电缆的连接。
直流电源的正负极不应布置在相邻的端子上，便于外部电缆的连接。
屏上电源回路应采用能接4mm2截面电缆芯的端子，并且要求正、负极之间应有端子隔开。
每面柜（屏）内下方应装有截面积≥100mm2的铜质接地汇流母线，母线上应有不少于6个接线柱。
柜（屏）间母线应能方便互连。
2.6.4屏面上信号灯和复归按钮的安装位置应便于运行监视、操作和维护。
2.6.5屏上的所有设备（包括继电器、控制开关、熔断器、空气开关、指示灯及其他独立安装的设备），均应在屏面上有便于识别铭牌或标签框，且在屏体内按制造厂家的配线标示原则进行标示，所有标示应牢固、不脱落、不褪色。
2.6.6保护柜所有空气开关应设在后门外上部。
2.6.7柜上设备应采用嵌入式或半嵌入式安装和背后接线。
2.6.8对于必须按制造厂的规定才能进行更换的部件和插件，应有特殊的符号标出。
3试验3.1工厂试验卖方提供的设备试验标准应符合IEC及国家标准、行业标准的有关规范，并提供每一种型式产品的型式试验报告。
卖方提供的每一套设备出厂之前都应按国家和行业标准以及工厂规定的调试大纲进行出厂检查、性能试验，试验报告应随产品提供。
当需作动态模拟试验或数字仿真试验时，模拟系统的接线和参数由卖方与买方在试验前协商确定，按实际系统参数进行试验。
3.2现场试验现场实际设备接入后，应按照DL/T 995在一次设备不带电和带电试运行时作现场试验，卖方应配合完成保护装置的现场调试及投运试验。
现场投运前和试运行中发现的设备缺陷和元件损坏，卖方应及时无偿修理或更换，直至符合规范要求。
4技术服务、设计联络、工厂检验和监造4.1技术文件卖方提供的技术文件应提供买方所要求的性能信息，并对其可靠性和一致性负责，卖方所提供的技术文件（包括资料和数据）将成为合同一部分。
4.1.1投标时应提供的技术文件卖方应随投标书一起提供一般性技术文件，并且应是与投标产品一致的最新版本：1）产品的技术说明书；2）产品的型式试验报告；3）产品的鉴定证书和（或）生产许可证；4）产品的用户运行证明；5）产品的软件版本等。
4.1.2签约后提供设计用的技术文件卖方应在签约后2周内向买方提供设计用的技术文件：1）产品的技术说明书；2）产品及保护屏原理框图及说明，模件或继电器的原理接线图及其工作原理说明；3）组屏的正面布置图、屏内设备布置图、端子排图及图例说明；4）保护屏所用的辅助继电器和选择开关采用的标准；5）保护屏的安装尺寸图，包括屏的尺寸和重量、基础螺栓的位置和尺寸等。
在收到买方最终认可图纸前，卖方所购买的材料或制造所发生的费用及其风险全由卖方单独承担。
生产的成品应符合合同的技术规范。
买方对图纸的确认并不能解除卖方对其图纸的完善性和准确性应承担的责任。
设计方在收到图纸后 2 周内返回主要确认意见，并根据需要召开设计联络会。
NSR65XRF-D00电压并列切换装置技术及使用说明书
1. NSR654RF-D00 电压并列/切换装置：适用于 110kV 及以下各电压等级单母分 段/双母线/主变低压侧双分支并列及切换。
2. NSR655RF-D00 电压并列/切换装置：适用于 110kV 及以下各电压等级四段母 线/两条线路双母/两台主变低压侧双分支并列及切换
1.2 功能配置
装置型号
直流电源回路
80％—110％额定电压连续运行
交流电压回路
1.4 倍额定电压连续运行
交流电流回路 跳闸出口继电器 信号出口继电器
2 倍额定电流连续运行 10 倍额定电流允许工作 10S 40 倍额定电流允许工作 1S
长期允许通过电流 5A 电感负荷的直流电路断开容量为 50W
长期允许通过电流 2A 电感负荷的直流电路断开容量为 30W
-8-
NSR600RF-D 系列保护测控装置技术使用说明书
第二章 技术条件
2.1 遵循的标准

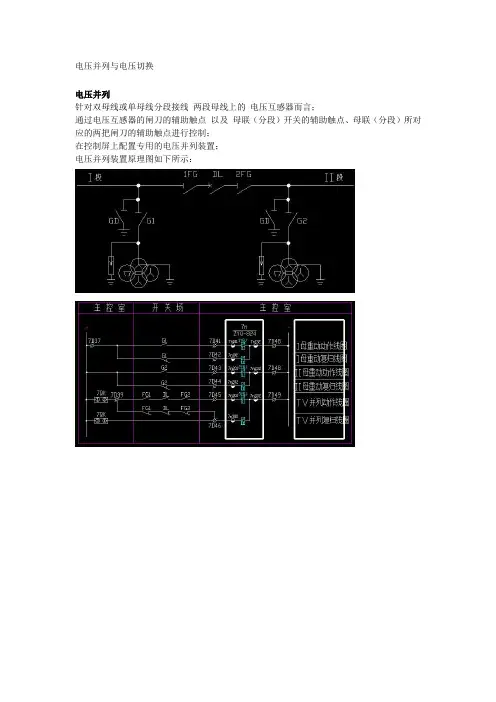

电压并列与电压切换
电压并列与电压切换
电压并列
针对双母线或单母线分段接线两段母线上的电压互感器而言；
通过电压互感器的闸刀的辅助触点以及母联（分段）开关的辅助触点、母联（分段）所对应的两把闸刀的辅助触点进行控制；
在控制屏上配置专用的电压并列装置；
电压并列装置原理图如下所示：
电压切换
针对双母线上的一回出现而言；
通过两条母线上的两把闸刀的辅助触点进行控制，确保正确反应线路所在母线的电压； 电压切换装置一般作为保护装置的附件存在，例如RCS941就附带了电压切换箱 电压切换的原理图如下所示：。
电压并列与电压切换
电压并列与电压切换
针对双母线或单母线分段接线两段母线上的电压互感器而言；
通过电压互感器的闸刀的辅助触点以及母联（分段）开关的辅助触点、母联（分段）
所对应的两把闸刀的辅助触点进行控制；
在控制屏上布局专用的电压同列装置；
电压并列装置原理图如下所示：
针对双母线上的一回发生而言；
通过两条母线上的两把闸刀的辅助触点进行控制，确保正确反应线路所在母线的电压；
电压转换装置通常做为保护装置的附件存有，比如rcs941就附带了电压转换箱电压
转换的原理图如下右图：
你的图我看不错．但是如果要在一双电源回路中（例
如有验阿芒塔和检同期的线路和存有快切的母线）是不是mnas1236789100可以导致
维护电路讹逻辑不转换和不自重再分呢，这样为丛藓科扭口藓
杂的接线是不是实用，在保护的配合上有点困难．不
新颖，也不现实．2网友:低
还是高工说的清楚，搞电力方面设计的吧，谢谢了。
电压并列和电压切换装置通用技术规范
电压并列和电压切换装置通用技术规范使用说明1.本标准技术规范分为通用部分和专用部分。
2.项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3.项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值范围；3）根据实际使用条件，需要变更环境温度、湿度、海拔高度、耐受地震能力、用途和安装方式等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表格中，随招标文件同时发出并视为有效，否则将视为无差异。
4.投标人逐项响应技术规范专用部分中“1标准技术参数”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按采购标准技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
5.对扩建工程，如有需要，项目单位应在专用部分提出与原工程相适应的一次、二次及土建接口要求。
6.采购标准技术规范范本的页面、标题等均为统一格式，不得随意更改。
7.一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用部分中详细说明。
目录：电压并列/电压切换装置采购标准技术规范使用说明 (409)1总则 (411)1.1引言 (411)1.2供方职责 (411)2技术规范要求 (411)2.1使用环境条件 (411)2.2保护装置额定参数 (411)2.3装置功率消耗 (411)2.4电压并列/电压切换装置总的技术要求 (412)2.5电压并列/电压切换装置具体技术要求 (413)2.6柜结构的技术要求 (413)3试验 (413)3.1工厂试验 (413)3.2现场试验 (414)4技术服务、设计联络、工厂检验和监造 (414)4.1技术文件 (414)4.2设计联络会议 (415)4.3工厂验收和现场验收 (415)4.4质量保证 (415)4.5项目管理 (415)4.6现场服务 (415)4.7售后服务 (416)4.8备品备件、专用工具、试验仪器 (416)1总则1.1引言投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

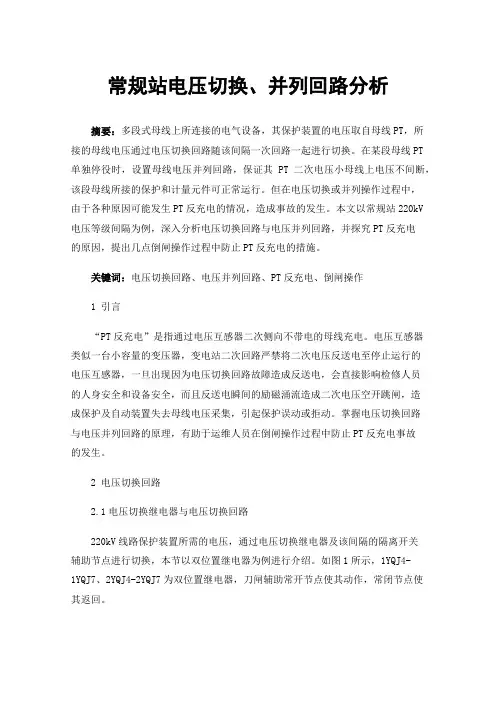

常规站电压切换、并列回路分析
常规站电压切换、并列回路分析摘要：多段式母线上所连接的电气设备，其保护装置的电压取自母线PT，所接的母线电压通过电压切换回路随该间隔一次回路一起进行切换。
在某段母线PT单独停役时，设置母线电压并列回路，保证其PT二次电压小母线上电压不间断，该段母线所接的保护和计量元件可正常运行。
但在电压切换或并列操作过程中，由于各种原因可能发生PT反充电的情况，造成事故的发生。
本文以常规站220kV电压等级间隔为例，深入分析电压切换回路与电压并列回路，并探究PT反充电的原因，提出几点倒闸操作过程中防止PT反充电的措施。
关键词：电压切换回路、电压并列回路、PT反充电、倒闸操作1 引言“PT反充电”是指通过电压互感器二次侧向不带电的母线充电。
电压互感器类似一台小容量的变压器，变电站二次回路严禁将二次电压反送电至停止运行的电压互感器，一旦出现因为电压切换回路故障造成反送电，会直接影响检修人员的人身安全和设备安全，而且反送电瞬间的励磁涌流造成二次电压空开跳闸，造成保护及自动装置失去母线电压采集，引起保护误动或拒动。
掌握电压切换回路与电压并列回路的原理，有助于运维人员在倒闸操作过程中防止PT反充电事故的发生。
2 电压切换回路2.1电压切换继电器与电压切换回路220kV线路保护装置所需的电压，通过电压切换继电器及该间隔的隔离开关辅助节点进行切换，本节以双位置继电器为例进行介绍。
如图1所示，1YQJ4-1YQJ7、2YQJ4-2YQJ7为双位置继电器，刀闸辅助常开节点使其动作，常闭节点使其返回。
图1 电压切换回路原理图如果220kV线路母线侧两把刀闸均处于合闸位置，则1YQJ4-1YQJ7、2YQJ4-2YQJ7继电器均动作，其常开节点闭合，两段母线电压均进入线路保护装置，在线路保护装置的操作箱中两段母线电压实现二次并列。
此时监控后台220kV线路间隔会报出“切换继电器同时动作”信号，如图2所示，此信号是用于监视PT二次回路是否存在并列现象。
RCS-9000辅助装置技术和说明书
71 9 1 22
1 2
3 2
5 72 92
22
2
3A
)
66
件 插
-9 S RC
殊
特
他 其
02 04 06
08 01
12 41
16 1 8 02
2 24 2 6 28
30
/
3
33
33
33
3
33
3
3
33
3
件
3
.5 图 附
制 正源 制 源负
闸 跳
控 电 控电 护
3I
保
SW
圈-
圈
闸线
TJ W
线 闸
闸 跳 动 手
J1A
13
~
14 R1
JL-RELAY
J2A
13
~
14 R2
JL-RELAY
J3A 13
~
14 R3
JL-RELAY
J4A
13
~
14 R4
JL-RELAY
