格兰仕微波炉控制电路分析
格兰仕WD800B微波炉的基本电路分析
南通纺织职业技术学院格兰仕WD800B微波炉的基本电路分析摘要本文主要从微波炉的基本电路入手，简单介绍了其结构组成和各部分的功能，对其进行了一系列的分析并简单的介绍了其以后的发展趋势。
关键词微波 TMP47C415 TM73S41一、概述微波炉，俗称微波灶，是继电冰箱，洗衣机之后，又一种深受人们欢迎的家用电器产品。
微波技术与微电子学均问世于上世纪的30年代，最初是作为信息传输手段在通信领域中运用，二次世界大战期间出现了雷达，战争促进了微波器件与微波技术的应用。
1945年美国的Raytheon Co.LTD的斯彭塞在调试雷达后发现他口袋里的巧克力融化了，在解释这种现象的过程中，人们认识到这是微波的作用。
斯彭塞又作了一系列加热食品的试验，并申请了微波加热食品的专利。
1952年该公司根据这个原理制成了雷达炉，这就是微波炉的前身。
1955年美国的塔潘公司研制成功了低价（1200美圆）微波炉并批量生产500台，首次投放市场，开始把微波炉引入家庭。
但当时的微波炉功能单一，性能欠佳，特别是加热不均，寿命较短，微波泄露大，只能蒸煮，不能烘烤。
加之不能被家庭认识等原因，暂时掩盖了它的优点，当年只售了一万台左右。
1955年西欧也研制成功。
1959年，日本从美国引进了微波炉。
1961年，日本东芝公司研制并生产出微波炉。
60年代末，日本各大电气公司加快研制速度，东芝，松下，夏普等公司的产品开始打入美国市场，大大刺激了美国微波炉的发展。
从70年代起，由于微波炉设计制造技术提高，改进了食品烹饪工艺，解决了辐射问题，而且操作方便。
功能多及降价问题的解决，使微波炉受到欢迎。
随着产品性能日益完善，功能扩大，尤其是微波炉方便食品和微波炉专用塑料，陶瓷，玻璃容器的开发以及对南通纺织职业技术学院微波炉的广泛宣传，从而使微波炉制造工业得到突飞猛进的发展。
从产品的结构上看，1966年推出的具有更好均匀加热特性的“转台式”微波炉，不仅可以根据不同食品选择相应的微波加热功率，而且可用于解冻和冷藏食品；1975年研制成功了带“微处理器“的微波炉，从而实现了微波炉高智能化，使其操作性能和精度都得以大大提高。

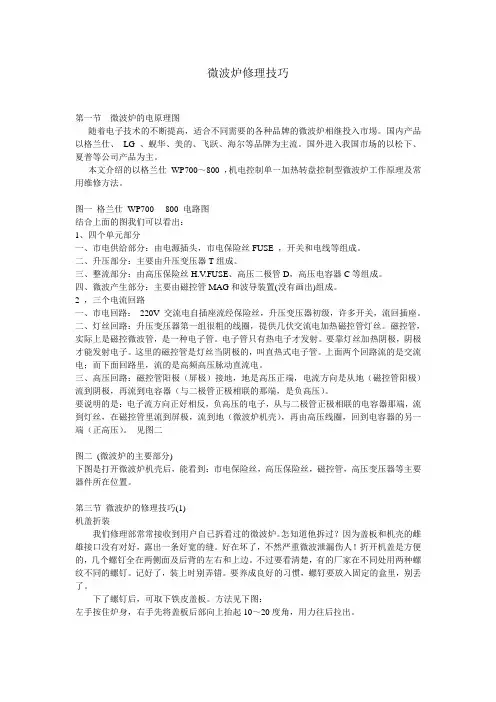

微波炉修理技巧
微波炉修理技巧第一节微波炉的电原理图随着电子技术的不断提高，适合不同需要的各种品牌的微波炉相继投入市埸。
国内产品以格兰仕、LG 、蚬华、美的、飞跃、海尔等品牌为主流。
国外进入我国市场的以松下、夏普等公司产品为主。
本文介绍的以格兰仕WP700～800 ，机电控制单一加热转盘控制型微波炉工作原理及常用维修方法。
图一格兰仕WP700----800 电路图结合上面的图我们可以看出：1、四个单元部分一、市电供给部分：由电源插头，市电保险丝FUSE ，开关和电线等组成。
二、升压部分：主要由升压变压器T组成。
三、整流部分：由高压保险丝H.V.FUSE、高压二极管D，高压电容器C等组成。
四、微波产生部分：主要由磁控管MAG和波导装置(没有画出)组成。
2 ，三个电流回路一、市电回路：220V 交流电自插座流经保险丝，升压变压器初级，许多开关，流回插座。
二、灯丝回路：升压变压器第一组很粗的线圈，提供几伏交流电加热磁控管灯丝。
磁控管，实际上是磁控微波管，是一种电子管。
电子管只有热电子才发射。
要靠灯丝加热阴极，阴极才能发射电子。
这里的磁控管是灯丝当阴极的，叫直热式电子管。
上面两个回路流的是交流电；而下面回路里，流的是高频高压脉动直流电。
三、高压回路：磁控管阳极（屏极）接地，地是高压正端，电流方向是从地（磁控管阳极）流到阴极，再流到电容器（与二极管正极相联的那端，是负高压）。
要说明的是：电子流方向正好相反，负高压的电子，从与二极管正极相联的电容器那端，流到灯丝，在磁控管里流到屏极，流到地（微波炉机壳），再由高压线圈，回到电容器的另一端（正高压）。
见图二图二(微波炉的主要部分)下图是打开微波炉机壳后，能看到：市电保险丝，高压保险丝，磁控管，高压变压器等主要器件所在位置。
第三节微波炉的修理技巧(1)机盖折装我们修理部常常接收到用户自已拆看过的微波炉。
怎知道他拆过？因为盖板和机壳的雌雄接口没有对好，露出一条好宽的缝。
好在坏了，不然严重微波泄漏伤人！折开机盖是方便的，几个螺钉全在两侧面及后背的左右和上边。
格兰仕微波炉不加热烧保险故障原因检测维修
格兰仕微波炉不加热烧保险故障原因检测维修机械旋纽式微格兰仕波炉的维修,定时器故障（定时器不能复位，不能定时）,门开关故障（不能开机，等不亮等）,磁控管故障（不能加热，开机炉内打火）,变压器故障（不能加热，开机短路跳闸）,电源故障（开机灯不亮，转盘不转，不能加热，整机不工作）,高压产生电路（灯亮，转盘转但不能加热）,灯不亮（灯泡或门开关损坏第一节微波炉的工作原理据说，1946年美国斯潘瑟一个偶然的机会，发现微波溶化了糖果。
事实证明，微波辐射能引起食物内部的分子振动，从而产生热量。
1947年，第一台微波炉问世。
但大家用微波来煮饭烧菜还是最近几年的事。
微波是一种电磁波。
这种电磁波的能量不仅比通常的无线电波大得多，而且还很有"个性"：微波一碰到金属就发生反射，金属根本没有办法吸收或传导它；微波可以穿过玻璃、陶瓷、塑料等绝缘材料，但不会消耗能量；而含有水分的食物，微波不但不能透过，其能量反而会被吸收。
微波炉正是利用微波的这些特性制作的。
微波炉的外壳用不锈钢等金属材料制成，可以阻挡微波从炉内逃出，以免影响人们的身体健康。
装食物的容器则用绝缘材料制成。
微波炉的心脏是磁控管。
这个叫磁控管的电子管是个微波发生器，它能产生每秒钟振动频率为24.5亿次的微波。
这种肉眼看不见的微波，能穿透食物达5cm深，并使食物中的水分子也随之运动，剧烈的运动产生了大量的热能，于是食物"煮"熟了。
这就是微波炉加热的原理。
用普通炉灶煮食物时，热量总是从食物外部逐渐进入食物内部的。
而用微波炉烹饪，热量则是直接深入食物内部，所以烹饪速度比炉灶快4至10倍，热效率高达80%以上。
目前，其他各种炉灶的热效率无法与它相比。
而微波炉由于烹饪的时间很短，能很好地保持食物中的维生素和天然风味。
比如，用微波炉煮青豌豆，几乎可以使维生素C一点都不损失。
另外，微波还可以消毒杀菌，解冻，干燥……。
（一）微波炉的种类和性能微波炉按控制方式的不同，可分为：机电控制型和电脑控制型。
格兰仕微波炉的维修
格兰仕微波炉的维修摘要：格兰仕微波炉是国内知名品牌，现通过本文简要介绍维修电路案例、微波炉常见问题及解决方法。
关键词：格兰仕微波炉 WP700 WP-800A1 格兰仕WP700型微波炉维修两例电路图1.1 例1:故障现象：开机后炉内照明灯亮，转盘运转正常，但不加热。
分析检修：分析其原因可能为高压电路故障或磁控管失效造成无微波输出。
打开外壳检查，发现高压保险丝已烧断。
根据该机电路图（见附图）分析，高压保险丝烧断，表明高压电流过载，可能原因有高压电容Ｃ击穿，高压二极管Ｄ击穿或磁控管击穿。
检查高压二极管正常，再检查高压电容Ｃ，发现已击穿，更换后试机，故障排除。
1.2 例2故障现象：微波炉开机后不工作。
分析与检修：打开炉盖发现电源保险丝已烧断并发黑，表明机内电流过载。
检查电源输入端和高压输出电路均无短路故障，更换电源保险丝后试机正常，于是交用户使用。
但第二天该故障重复出现。
经查电源保险丝又烧断。
据用户反映，该机修好后第一次烹调时可正常工作，待加热完毕打开炉门时，机后有亮光一闪，以后就不能使用了。
根据电路图分析，加热完毕后定时器开关S4已断开，故短路故障不可能发生在S4之后的电路，可能发生在门第一联销开关S1和门监控开关S3部分。
正常情况下，打开炉门时S1应先断开，然后监控开关S3再闭合。
反复开关炉门并检查S1与S3的联锁动作均正常，测电源输入端也未发现短路现象。
重新装上保险丝，放入一杯水试加热一分钟后打开炉门未见故障发生，但当加热6～7分钟后打开炉门瞬间又发生保险丝爆断故障。
由此推断，S1在较长时间工作后发热变形，在炉门打开时虽然门开关联锁机构动作正常。
但其触点可能发生粘连，以致在S3闭合时S1仍未断开，造成220V电源短路。
更换S1后试机较长时间，故障不再出现。
经用户使用后证实故障已排除。
如图所示格兰仕ＷＰ700型微波炉维修两例电路图：2 格兰仕WP－800A型微波炉的常见问题及解决方法2.1 开机后调定时器时，保险丝立即熔断。
微波炉原理及维修(含电路图)之欧阳语创编
格兰仕微波炉的结构特点及原理常见故障及故障检修微波炉作为现代厨房电器的新宠，越来越普及地走进干家万户。
微波炉以其加热速度快，省电且无污染等特点，确实给人们的生活带来方便。
目前市场上微波产品很多，但格兰仕微波炉一直是一枝独秀。
一、格兰仕微波炉型号的识别二、微波炉结构特点和工作原理微波炉主要由炉腔、炉门和控制电路等几部分组成。
3．控制电路：控制电路如图1所示，又分为低压电路，控制电路和高压电路三部分。
高压变压器次级绕组之后的电路为高压电路，主要包括：磁控管、高压电容器c、高压变压器T、高压二极管D。
磁控管是微波炉的心脏，微波能就是由它产生并发射出来的。
它的工作需要很高的脉动直流阳极电压和约3～4V 的灯丝电压。
由高压变压器及高压电容器、高压二极管构成的倍压整流电路为磁控管提供了满足上述要求的工作电压。
高压变压器初级绕组之前至微波炉电源入口之间的电路为低压，电路(也包括了控制电路)主要包括：保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl～sw3、照明灯、定时器及功率分配器开关sw4、sw5、转盘电机M3和风扇电机M2等。
转盘电机与风扇电机为同步电机，即微波炉工作时转盘电机转动并带动玻璃转盘，风扇电机也同步转动，对磁控管及其它主要部件进行冷却。
三、并非微波炉故障的判别对于微波炉在使用过程中出现的一些现象，有的用户因为对微波炉不太了解，常容易误认为微波炉出了故障。
1．跳闸微波炉整机的功耗大，整个启动过程要比一般家电时间长，所以启动时的耗电为微波炉输入功率的5～6倍。
微波炉的启动电流高时可达7A，工作电流在5A左右。
而有的家庭配备的保护闸容量有限或敏感度过高，常因微波炉启动时的电流冲击而出现跳闸，因此最好应配备l0A以上的保护闸。
另外，在使用微波炉加热食品时，最好不要同时打开电饭锅之类的大功率用电器具。
2．感觉声音大微波炉工作时的声音主要来自风扇，而风痢转速的高低和声音的大小成正比。
格兰仕微波炉采用高转速风扇电机，以提高对主机的冷却效果，延长磁控管及主机的使用寿命。
微波炉的原理解说和修理技巧
《微波炉的原理解说和修理技巧》目录第一节微波炉的工作原理（一）微波炉的种类和性能（二）微波炉的工作原理第二节微波炉的原理图和原理解说（一）格兰仕WP700---800微波炉电路图（二）格兰仕WP700---800微波炉电路分析1，四个电路部分2，三个电流回路3，主要器件所在位置第三节微波炉的修理技巧（一）盖板折装（二）看图识件（三）快修技巧1，读熟三个电流回路2，万用表扩大量程3，高压带电检测法` 第一节微波炉的工作原理` 据说，1946年美国斯潘瑟一个偶然的机会，发现微波溶化了糖果。
事实证明，微波辐射能引起食物内部的分子振动，从而产生热量。
1947年，第一台微波炉问世。
但大家用微波来煮饭烧菜还是最近几年的事。
微波是一种电磁波。
这种电磁波的能量不仅比通常的无线电波大得多，而且还很有"个性"：微波一碰到金属就发生反射，金属根本没有办法吸收或传导它；微波可以穿过玻璃、陶瓷、塑料等绝缘材料，但不会消耗能量；而含有水分的食物，微波不但不能透过，其能量反而会被吸收。
微波炉正是利用微波的这些特性制作的。
微波炉的外壳用不锈钢等金属材料制成，可以阻挡微波从炉内逃出，以免影响人们的身体健康。
装食物的容器则用绝缘材料制成。
微波炉的心脏是磁控管。
这个叫磁控管的电子管是个微波发生器，它能产生每秒钟振动频率为24.5亿次的微波。
这种肉眼看不见的微波，能穿透食物达5cm深，并使食物中的水分子也随之运动，剧烈的运动产生了大量的热能，于是食物"煮"熟了。
这就是微波炉加热的原理。
用普通炉灶煮食物时，热量总是从食物外部逐渐进入食物内部的。
而用微波炉烹饪，热量则是直接深入食物内部，所以烹饪速度比其它炉灶快4至10倍，热效率高达80%以上。
目前，其他各种炉灶的热效率无法与它相比。
` 而微波炉由于烹饪的时间很短，能很好地保持食物中的维生素和天然风味。
比如，用微波炉煮青豌豆，几乎可以使维生素C一点都不损失。
微波炉的整机结构及电路工作原理图
微波炉的整机结构及电路工作原理图一、微波炉的外形结构下图所示的是格兰仕微波炉的外形结构，主要由炉门、外壳、操作面板及显示面板组成。
1、炉门炉门由耐高温的钢化玻璃和金属网构成，可以防止微波泄漏，还可以观察微波炉内食物的加热情况，并在炉门四周装有多种防漏保护装置。
炉门采用安全联锁开关，当炉门打开时，联锁开关能将电源可靠切断，从而保证用户使用安全。
2、外壳微波炉的外部件主要包括进风口、散热窗、电源线及金属外壳等。
3、操作面板和显示面板微波炉的操作面板主要供用户根据烹饪要求，事先对微波炉进行功能及烹饪时间的设定, 操作面板上主要包括烹调键、时钟键、数字键、暂停键、微波火力调节键及启动键等。
显示面板主要用于倒计时显示微波炉的加热时间及功能显示等。
二、微波炉的内部结构微波炉内部结构主要由熔断器、热继电器、CPU控制板、联锁开关、炉灯、漏感变压器、高压电容、高压二极管、微波管及散热风扇等组成。
1、熔断器及热继电器微波炉中的熔断器有两个，一个8~10A的延时熔断器（串联在220V交流输入电源电路中），另一个是700-900mA的高压熔断器（串联在高压电源电路中）。
它们的作用是，当电路元器件有短路故障时，保护内部电路不因电流过大而损坏。
热继电器也是串联在220V交流输入电源电路中的，它安装在微波管外壳上，实时检测微波管的温度，当微波管的温度超过其限定温度时，热继电路内部断开，从而切断电源使微波炉停止工作。
2、CPU控制板CPU控制板是微波炉控制的核心，它能实现微波炉的多种烹饪功能。
用户事先按烹饪要求设置好烹饪程序，给CPU控制板输入指令，CPU根据用户输入的指令发出控制要求, 控制微波管发出微波的时间等。
CPU控制板主要由电源电路、CPU电路、按键显示电路及继电器驱动输出电路组成。
3、联锁开关和炉灯在微波炉中主要有3个联锁开关，它们都是受炉门门扣控制的。
联锁开关S1用于控制主电路的工作；联锁开关S2是短路开关，用于控制高压电路的工作；联锁开关S3用于控制数字程序电路的工作。
格兰仕WD800B微波炉的基本电路分析
南通纺织职业技术学院格兰仕WD800B微波炉的基本电路分析摘要本文主要从微波炉的基本电路入手，简单介绍了其结构组成和各部分的功能，对其进行了一系列的分析并简单的介绍了其以后的发展趋势。
关键词微波 TMP47C415 TM73S41一、概述微波炉，俗称微波灶，是继电冰箱，洗衣机之后，又一种深受人们欢迎的家用电器产品。
微波技术与微电子学均问世于上世纪的30年代，最初是作为信息传输手段在通信领域中运用，二次世界大战期间出现了雷达，战争促进了微波器件与微波技术的应用。
1945年美国的Raytheon Co.LTD的斯彭塞在调试雷达后发现他口袋里的巧克力融化了，在解释这种现象的过程中，人们认识到这是微波的作用。
斯彭塞又作了一系列加热食品的试验，并申请了微波加热食品的专利。
1952年该公司根据这个原理制成了雷达炉，这就是微波炉的前身。
1955年美国的塔潘公司研制成功了低价（1200美圆）微波炉并批量生产500台，首次投放市场，开始把微波炉引入家庭。
但当时的微波炉功能单一，性能欠佳，特别是加热不均，寿命较短，微波泄露大，只能蒸煮，不能烘烤。
加之不能被家庭认识等原因，暂时掩盖了它的优点，当年只售了一万台左右。
1955年西欧也研制成功。
1959年，日本从美国引进了微波炉。
1961年，日本东芝公司研制并生产出微波炉。
60年代末，日本各大电气公司加快研制速度，东芝，松下，夏普等公司的产品开始打入美国市场，大大刺激了美国微波炉的发展。
从70年代起，由于微波炉设计制造技术提高，改进了食品烹饪工艺，解决了辐射问题，而且操作方便。
功能多及降价问题的解决，使微波炉受到欢迎。
随着产品性能日益完善，功能扩大，尤其是微波炉方便食品和微波炉专用塑料，陶瓷，玻璃容器的开发以及对南通纺织职业技术学院微波炉的广泛宣传，从而使微波炉制造工业得到突飞猛进的发展。
从产品的结构上看，1966年推出的具有更好均匀加热特性的“转台式”微波炉，不仅可以根据不同食品选择相应的微波加热功率，而且可用于解冻和冷藏食品；1975年研制成功了带“微处理器“的微波炉，从而实现了微波炉高智能化，使其操作性能和精度都得以大大提高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文以格兰仕750BS微波炉为例，分析控制电路工作原理及简单故障的排
除方法。
一、工作原理
图1是接线电路原理图。
220交流电经高压变压器TH变换，在次级获得3．4V灯丝电压和1．8kV的高压。
3．4V灯丝电压直接加至磁控管V的灯丝(阴极)，1．8kV高压经R、c、D等组件作倍压整流过后，升成约4kV的直流高压加至磁控管阳极，磁控管向炉内发射2450MHz的微波。
二、控制原理
关闭炉门后，sl闭合S3从AC点转换到AB点，s2闭合接地(见图2控制电路原理图)，Q3因b极变为低电位而正偏导通，+5V经Q3的e、c极，R7、R8分压加至CPU(TMP47C400BN-RH31)13脚，cPu检测到闭门信号后，处于等待工作指令状态。
当需要微波工作时，通过键盘控制使cPu 15脚由高阻状态(高电平)变为低阻状态(低电平)，Q4的b极由高电位变为低电位而正偏导通；与此同时，cPu 14脚也输出一脉冲信号，经D11整流，R23、R20分压加至Q13的b极，触发Q13导通，Q13导通又使Q14正偏导通，+14V电压经R11、R18分压后从Q14的e、c加至Q13的b极，这一结果又使Q13进一步导通，也即Q13、Q14与CPU 16脚共同构成锁定状态。
由于Q14的导通，也使Q6的b极由高电位变为低电位而正偏导通；此时，电流经继电器J2，R42，Q4的e、c极，Q6的e、c极，D10、s2到地，J2吸合，也即RY2触点接通，变压器TH通电工作。
当需要烧烤时，15脚恢复高电平，停止微波工作部分；cPu的12脚输出低电平，控制Q5导通，J3吸合也即RY3接通，220V交流电直接加至石英发热管进行加热。
同时，在微波炉进入工作状态时，cPu②脚会自动输出一低电平信号给Q7，使Q7导通，继电器J1吸合，RY1接通，使炉灯点亮，转盘、风扇电机同时转动。
三、故障检修
[故障1]微波炉不工作，无任何显示。
检修：打开机盖，发现6A保险管已烧断发黑。
测变压器初级绕组约2Ω，次级高压绕组为103．5Ω，灯丝绕组约0．8Ω，均正常。
换上新保险管，通电后炉灯亮，关闭炉门，一拨到微波工作便烧保险管，而烧烤正常。
检查原因是D1击穿，换上同型号非对称整流器后工作正常。
小结：在微波炉正常工作时，次级输出1．8kV交流高压，在正半周，高压线圈“f”端将向电容器C充电，在负半周时，变压器高压绕组电压与电容两端的电压叠加后(约4kV)共同加至磁控管。
由于D1击穿短路，使电流直接经D2入地，磁控管因无高压而不工作，同时因过流而烧毁保险管。
[故障2]拨到微波挡后。
炉灯亮，转盘、风扇正常运转，但不加热(无微波发出)。
不一会儿机内冒烟。
检修：拆机观察变压器漆包线因温度过高而冒烟。
断开高压，测各绕组及R、C、D等均正常，在将电容器放电时，发现并无充电高压火花，怀疑磁控管损坏，换上新磁控管后，工作正常。
小结：由磁控管过载运行(炉内食物过少)损坏而工作异常的概率远大于变压器自身损坏的情况。
[故障3]微波工作正常，但打开炉门后，炉灯亮。
风扇和转盘也同时转动。
检修：由图1可知，X和M1、M2同时正常工作的条件是：sl闭合，s3处于AB点，RYl闭合，即关门工作状态。
只x亮的条件是：s1断开，S3处于AC点，s2断开，RYl闭合，即开门监测状态，此时，Q3的b极经R5加电而反偏截止，cPu 13脚变为低电平，cPu检测到开门信号后，从②脚输出一低电平，使Q7导通，继电器儿吸合，(即RYl接通)，电流从L经X、RYl、S4至N构成回路。
实测cPu 13脚在关门时(s2闭合)为11．59v(正常为5V)，开门时(S2断开)为7．23V(正常为0V)，明显异常。
经查为CPu 12脚与13脚内部短路(两脚之间阻值已变为80Ω)，更换CPU后，恢复正常。
小结：在开门时，CPu处于监控状态，因Q5截止，+14V电压经R13，R15加至CPU 12脚，由于内部短路，该电压又加至CPU 13脚，致使CPu误判，②脚输出高电平，使C17截止，J1不吸合(也即RYl 断开)，220V交流电从L经X→Ml并M2→AC→S4→N构成回路；但因X串入M1并M2，故均工作异常。
(故障4]微波炉一直处于清除状态，所有按键均失败。
检修：初步判断CPu工作异常，CPU正常工作的条件有：①电源电压正常，②振荡电路工作正常，③复位电路正常。
实测CPU 42脚+5v正常，31脚2．2V，32脚2．4V正常，而33脚复位端始终为0．1v(正常为4．9V)，经查为C3漏电．更换后正常。
小结：口漏电短路，使CPU复位端不能获得迟于电源端1ms以上的正常复位脉冲，因而工作失常。
