《道路工程制图》试题
《道路工程识图与绘图》试 题1答案及评分
《道路工程识图与绘图》 试题1 答案及评分参考一、选择题。
（每小题1分，共10分）1.A2.D3.C4.A5.C6.B7.B8.A9.B 10.D 每小题1分,答错不得分。
二、完成下列各题。
（每小题5分，共10分）1. 三面投影各1分，各点标号1分，标实长、角度1分。
2、 平面内作水平线2分， 作所求2分，点的标号1分。
三、求作下列立体的截交线。
（每小题6分，共12分）1. H面投影1分，W面投影5分，错、漏画一条线扣0.5分。
2.H面投影2分，W面投影4分，错、漏画一条线扣0.5分。
四、根据立体图绘制其三面投影图，并按1：1标注尺寸，（ 具体数值从图中量取）。
（18分）三面投影各4分， 尺寸标注6分， 错、漏画线或标注尺寸 不正确，酌情扣分。
五、求同坡屋面的三面投影。
（10分）V、W面投影各3分，H面投影4分，错、漏画线酌情扣分。
六、作形体的正等测轴测图。
（6分）错、漏画每一条线扣0.5分。
七、作剖面图。
（第一小题8分，第二小题6分，共14分）1.虚线改画为粗实线2分， 剖面线2分，不正确不得分，半剖位置画错扣2分，标注2分，未剖部分粗实线2分。
虚线改画粗实线4分， 剖面线2分，不正确扣2分。
八、应用标高投影作图。
（每小题5分，共10分）1. 地形线2分 ，交点各1分，边坡之间的交线各1分，可见性1分。
九、阅读第5页图样并回答问题。
（每小题2分，共10分）答错不得分，少答扣1分。
1. 桥位平面图 （并写在图样下方）2. 3孔3. 已有房屋的楼层数，有几个小点，即为几层。
4. 表示已有建筑； 表示围墙； 表示拟建的建筑或预留地。
5. 1：500、1：1000、1：2000。
道路工程识图(练习含答案)
《道路工程制图》题库一、选择题（每题1分）第一章制图基础1、丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（）（C）A保持尺头与图板左边贴紧B水平线应由上向下逐条画出C可用丁字尺的下边画水平线D应防止受潮、曝晒、烘烤或弯曲2、据铅芯硬度不同用H或B标明，其中H表示（）。
（A）A硬而淡B软而浓C软硬适中D硬而浓3、A1图幅的图纸外形尺寸是（）。
（C）A841×1189B840×1189C594×841D594×8404、对图中比例下面表述正确的是（）。
（D）A1：100<1：200B1：50<1：200C1：100>1：50D1：100>1：2005、图上所有尺寸数字是物体的（）大小数值，与图形选用比例（）。
（D）A缩小无关B扩大有关C实际有关D实际无关6、图纸幅面的（）可以加长，加长时图幅A0、A2、A4应为（）的整倍数，图幅A1、A3应为（）的整倍数。
（A）A长边150mm210mm B短边150mm210mmC长边210mm150mm D短边210mm150mm7、工程图一般采用三种线宽，即粗、中、细的比例规定为（）。
（B）A b：0.5b：0.35bB b：0.5b：0.25bC b：0.6b：0.25bD b：0.5b：0.30b8、标高、坡长和曲线要素均以（）为单位。
（C）A kmB cmC mD mm9、标高的符号采用（）绘制的（）三角形表示。
（D）A中实线等边B细实线等边C中实线等腰直角D细实线等腰直角10、在画底稿时，应选用（）铅笔轻轻画出。
（B）A B或HB H或2HC B或2B D2B或2H第二章投影的基本知识11、为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定（）不动。
（D）A投影面B H面C W面D V面12、将三投影面体系展开后，Y轴分成两部分，其中随W面旋转的用（）表示。
《道路工程制图》试题
《道路工程制图》试题B一、单项选择题（本大题共10小题，每小题2分，共20分）1．国家标准的代号是（）A．ISO B．GBC．JB D．SJ2．梯形螺纹的牙型符号是（）A．M B．GC．Tr D．B3. 已知三线螺纹，螺距为1，则它的导程为( )。
A.1B.2C.3D.44．尺寸公差指的是（）A．允许的尺寸变动量B．加工时产生的尺寸误差C．加工时出现的尺寸偏差D．尺寸的极限大小5．轴上加工了两个垂直相交的等直径小圆孔，其正确的A-A剖面图是( )。
6．下列图中，正确的重合剖面图是（）7．下列四组视图中，正确的一组视图是（）8．下列图中，螺孔尺寸标注正确的图是（）.9．下列四组视图中，正确的一组视图是（）10．下列四组视图中，尺寸标注正确的一组视图是（）二、点线面作图题（10分）1.在水平面ABC内求作直线MN，MN长20且平行于BC，M点在AB上，N点在AC上。
..2.已知水平线AB 的长度为mm 25， 30=β和A 点的二投影a 、'a ，试求AB 的三面投影。
三、截交线作图题（8分）已知立体的左视图，补画主视图和俯视图中截交线的投影（保留作图线）。
四、相贯线作图题（8分）已知立体的左视图，补画主视图和俯视图中相贯线的投影。
五、轴测图作图题（6分）根据给定的三视图，画全立体的正等轴测图。
.六、组合体尺寸标注题（10分）标注组合体的尺寸，尺寸数值按1︰1在图中量取后取整数。
七、表达方法作图题（10分）根据给出物体的主视图和俯视图，在中间空白线框内将主视图画成半剖视图。
.八、标准件和常用件作图题（8分）补全螺栓连接图主视图和俯视图中所缺的线。
.九、计算题(10分)求图中所示直线的坡度与平距，并求直线上C点的标高。
十、简答题(10分)画路线平面图应注意哪几点？.。
062791410高等教育自学考试 道路工程制图试题
2014年10月全国高等教育自学考试《道路工程制图》试题课程代码：06279一、单顶选择题(本大题共10小题，每小题2分，共20分)1．绘制尺寸线时应选用（ D ）A．粗实线 B．点划线C．中组线 D．细实线2．已知点I(30，20，45)、II(30，30，35)，这两点的相对位置是（ B ）A． I在Ⅱ前、Ⅱ下 B．II在I前、 I下C． I在II左、Ⅱ下 D． I在II后、Ⅱ下3．在OX轴上的直线是（ D ）A．正平线 B．水平线C．轴平线 D．侧垂线4．水平面反映实形的投影应在（ A ）A．H面 B．W面C．V面及W面 D．V面5．用平行于圆柱体轴线的平面截切圆柱体时，所得的交线为（ C ）A．圆 B．椭圆C．矩形 D．平行两直线6．已知两圆球相贯，正确的正面投影图是（ A ）7．半剖面图是（ C ）A．切开一部分B．切开一半C．全部切开，一半画外形，一半画内形D．切开四分之一8．同一物体的各剖面图的剖面材料符号必须一致，且45°斜线的（ A ）A．方向一致，间距相同 B．方向相反，间距相同C．方向一致，长度相同 D．方向相反，长度相同9．直线的坡度与平距（ C ）A．相等 B．成反比 C．互为倒数 D．成比例10. 右图所示路基的横断面表示其为（ A ）A．挖方路基B．填方路基C．半填半挖路基D．梯形路基二、填空题(本大题共lO小题，每空1分，共20分)11．在平行投影法中，按投射线与投影面是否垂直，投影可分为正投影和斜投影两种。
12．点到V面的距离用点的 Y 坐标表示。
13．最大斜度线是指：属于定平面并垂直于该平面的投影面平行线的直线。
14．圆锥面上点的投影可以通过素线法和纬圆法求解。
15．改变空间几何元素对投影体系的相对位置常用的方法有换面法和旋转法。
16．正等测的轴间角为 120 度。
17．钢筋结构图中，外形画细实线，钢筋用粗实线绘制，钢箍用中粗实线绘制。
2⊄中的“2”表示钢筋的根数，“⊄”表示钢筋的品种，“12'’表示钢筋18．钢筋标注12的直径。
道路工程制图试题六
试题六考试科目：《工程识图》一、填空题（每空 1分，共 30 分）1.道路纵断面图中，如果横坐标比例为1：1000，则纵坐标比例为_____。
2.路线工程图的图示方法是采用_______作为平面图，用________作为立面图，用______作为侧面图。
3.路基横断面图的基本形式_______、_______、_______。
4.环行车道上所有车辆行驶方向一致__________。
5. 立体交叉的两种基本形式________、________。
6. 路线纵断面图中的竖曲线三要素_______、_______、________。
7．画出钢筋符号：I级钢筋的符号______, III级钢筋的符号_____,V级钢筋的符号______.8．按钢筋在整个结构中的作用不同可分为：_______ , ______ ,______ , _______.9．钢筋弯钩形式：_________ , ________ , _________.10．轴测投影按其投射线与投影面的相对位置不同可分为____, _____.11．正等测轴测投影中，三个轴测两两之间的夹角为____，且它们的轴向变化率_____12．在轴测投影中，OX轴的伸缩系数用____表示，OY轴的伸缩系数用______表示，OZ轴的伸缩系数用___表示二、选择题（每小题 3分，共 30 分）1、下面哪种排水设施是属于立式排水设备________。
A、渗沟B、渗井C、暗沟D、急流槽2、表示水准点的符号是__________。
A、F24B、ZHC、BM2D、JD313、路线纵断面图中，设计线用________A、粗实线 B. 不规则细折线 C、曲线 D.细实线4、桥梁总体布置图中立面图通常采用（）来表示。
A. 半剖面图；B. 分层局部剖面图C. 全剖面图；D. 1/4剖面图5、若画轴测投影图，空间直线的长度为20mm，又其轴向变化率p=0.5 q=0.8r=1 则作其轴测投影O1X1的长度为（）mm。

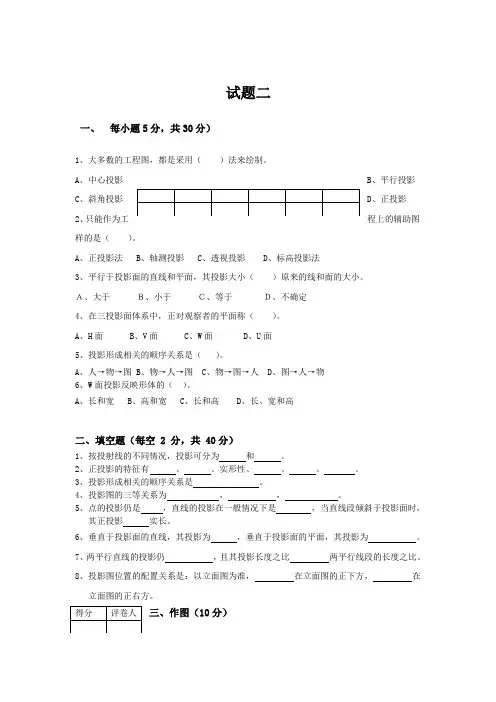

道路工程制图试题二
试题二一、每小题5分，共30分）1、大多数的工程图，都是采用（）法来绘制。
A、中心投影B、平行投影C、斜角投影D、正投影2、只能作为工程上的辅助图样的是（）。
A、正投影法B、轴测投影C、透视投影D、标高投影法3、平行于投影面的直线和平面，其投影大小（）原来的线和面的大小。
Ａ、大于Ｂ、小于Ｃ、等于Ｄ、不确定4、在三投影面体系中，正对观察者的平面称（）。
A、H面B、V面C、W面D、U面5、投影形成相关的顺序关系是（）。
A、人→物→图B、物→人→图C、物→图→人D、图→人→物6、W面投影反映形体的（）。
A、长和宽B、高和宽C、长和高D、长、宽和高二、填空题（每空 2 分，共 40分）1、按投射线的不同情况，投影可分为和。
2、正投影的特征有、、实形性、、、。
3、投影形成相关的顺序关系是。
4、投影图的三等关系为，，。
5、点的投影仍是，直线的投影在一般情况下是，当直线段倾斜于投影面时，其正投影实长。
6、垂直于投影面的直线，其投影为，垂直于投影面的平面，其投影为。
7、两平行直线的投影仍，且其投影长度之比两平行线段的长度之比。
8、投影图位置的配置关系是：以立面图为准，在立面图的正下方，在立面图的正右方。
三、作图（10分）如下图，其表示一个平面，采用简化变形系数画出其正等测轴图。
四、补全形体的三面投影图（共20分）（1）（2）第二章答案一、选择题：1、D2、B3、C4、B5、A6、B二、填空题：1、中心投影、平行投影2、类似性、从属性、定比性、平行性、积聚性3、人→物→图4、长对正，高平齐，宽相等5、点，直线，小于6、一点、一条直线7、互相平行、等于8、平面图、左侧面图三、作图：<1>画出正等测轴侧轴<2>在水平面内定出点A、B、C的次投影a、b、c<3>过各次投影点分别作Z轴平行线，然后对应量取各点的Z坐标，即可得到A、B、C<4>连接A1B1 B1C1 C1A1即成平面的轴侧图。
道路工程制图试题三
试题三一、填空题（每空 2 分，共 40 分）1.棱柱表面上取点的方法应为：首先根据判断点在棱柱体表面的位置，再利用方法完成棱柱体表面上取点。
2.在棱锥表面上取点，应按照点、线、面的从属关系，一般是先在棱面上作辅助线（作辅助线一般有两种方法：一种是，一种是，然后再根据完成棱锥表面上取点。
3.在圆锥体表面上取点，可通过法或法求解。
4.球体表面上取点，一般采用法，为了作图的方便，一般采用正平圆，，作为辅助圆。
5．组合体的组合形式一般有：，，。
6．读图的方法一般有：，，。
阅读组合体投影图时，一般以法为主。
7．要完整的确定一个组合体的大小,需注全 , , 三类尺寸。
二、绘图题（共40分）1.完成下列基本体的正等轴测投影图。
（10分）2.完成四棱柱表面上点的投影。
（10分）3.分析曲面立体,求作其表面上已知点的两面投影，并说明它们的空间位置。
(10 )分点A在素线上点B在素线上点C在素线上4.如何用形体分析法读图？形体分析法读图的步骤是什么？(10分)5、补画立体的第三投影。
(10分)6、补全物体的第三投影和判断平面相对投影面的位置。
(10分)A是面B是面答案一、填空题（每空 2 分，共 40 分）1、点的一个投影、平面上找点2、通过锥顶、作底边的平行线、点线的从属关系3、辅助素线法、辅助圆法4、辅助圆法、水平圆，侧平圆5、叠加式，综合式，截割式6、拉伸法，线面分析法，形体分析法、形体分析法7、定形尺寸,定位尺寸,总体尺寸二、绘图题（共 60 分）1. 完成下列基本体的正等轴测投影图。
（10分）答案：2.完成四棱柱表面上点的投影。
(10分)3.分析曲面立体，求作其表面上已知点的两面投影，并说明它们的位置。
(10分)点A在最上素线上点B在最前素线上点C在最下素线上4.如何用形体分析法读图？形体分析法读图的步骤是什么？(10分)答：形体分析法读图，就是先以特征比较明显的视图为主，根据视图间的投影关系，把组合体分解成一些基本体，并想象个基本体的形状，再按他们之间的相对位置，综合想象组合体的形状。
中职工程制图试卷
《道路工程制图》期末考试试卷题型 一 二 三 四 五 六 七 总分 分数 阅卷人一、填空题（24’）1.道路纵断面中，如果横坐标的比例为1：2000，则纵坐标的比例为： 。
2.城市以外或在城市郊区的道路称为 ，位于城市范围内的道路称 。
3.路线长度用 表示，里程由左向右递增。
路线左侧设有“ ”标记，表示为公里桩号，右侧设有百米桩标记“ ”，数字写在短细线端部，字头朝向 。
4.路线纵断面图的内容包括 和 两部分。
5.路线工程图的图示方法与一般工程图样不完全相同，它是采用 作为平面图，用 作为立面图，用 作为侧面图。
6.绘制钢筋结构图时，构件的轮廓用 表示，钢筋用 表示，钢筋的横截面用 表示。
7.在桥梁工程图中，钢筋直径的尺寸以 为单位，标高以 为单位，其余尺寸均以 为单位。
8.用文字说明在钢筋结构图中“12@83610=L φ③”符号的意义。
“③”为 ；“10”表示 ； “φ”表示 ；“6”表示 ； “L=83”表示 ；@12表示 。
二、选择题(2*13=26’)1.桥梁总体布置图中立面图通常采用( )来表达。
A.半剖面图； B.分层局部剖面图； C.两处1/2剖面合成图2.桥梁右上部结构（ ）、下部结构（ ）及附属结构（ ）三部分组成。
A.栏杆灯柱等； B.桥台、桥墩和基础； C.主梁或主拱圈和桥面系3.路线纵断面中设计线用（ ）A.粗实线B.不规则细折线C.曲线D.细实线 4.公路纵断面图中设计线表示（ ）A.路基中心线的设计高程B.路基边缘的设计高程C.路面中心线高程 5.为了排除路基范围内及流向路基的少量地表水，可设置（ ） A.排水沟 B.急流槽 C.边沟D.天沟6.公路路面结构层中起到加强土基、改善基层工作条件的是（ ）。
A.面层B.基层C.垫层D.联结层 7.当形体内部结构层次较多时，宜采用( )剖面图。
A.全 B.半 C.阶梯 D.旋转 8.下列（ ）断面图的比列可以根据要求调整的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

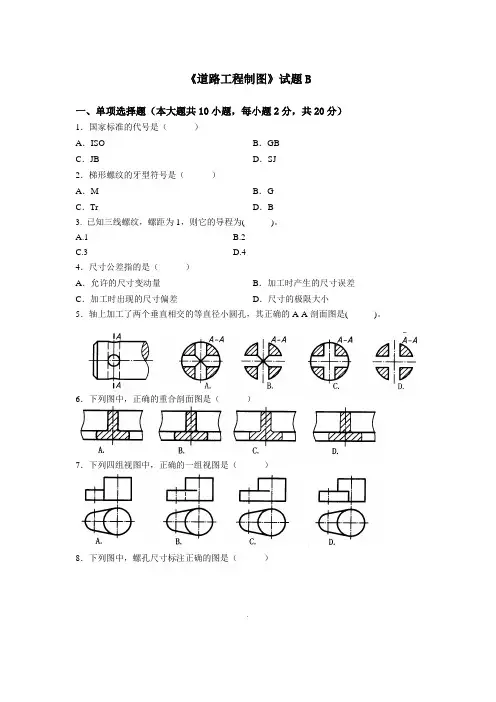

《道路工程制图》试题B
一、单项选择题（本大题共10小题，每小题2分，共20分）
1．国家标准的代号是（）
A．ISO B．GB
C．JB D．SJ
2．梯形螺纹的牙型符号是（）
A．M B．G
C．Tr D．B
3. 已知三线螺纹，螺距为1，则它的导程为( )。
A.1
B.2
C.3
D.4
4．尺寸公差指的是（）
A．允许的尺寸变动量B．加工时产生的尺寸误差
C．加工时出现的尺寸偏差D．尺寸的极限大小
5．轴上加工了两个垂直相交的等直径小圆孔，其正确的A-A剖面图是( )。
6．下列图中，正确的重合剖面图是（）
7．下列四组视图中，正确的一组视图是（）
8．下列图中，螺孔尺寸标注正确的图是（）
9．下列四组视图中，正确的一组视图是（
）
10．下列四组视图中，尺寸标注正确的一组视图是（
二、点线面作图题（10分）
1.在水平面ABC内求作直线MN，MN长20且平行于BC，M点在AB上，N点在AC
上。
2.已知水平线AB 的长度为mm 25，ο
30=β和A 点的二投影a 、'
a ，试求AB 的三面投
影。
三、截交线作图题（8分）
已知立体的左视图，补画主视图和俯视图中截交线的投影（保留作图线）。
四、相贯线作图题（8分）
已知立体的左视图，补画主视图和俯视图中相贯线的投影。
五、轴测图作图题（6分）
根据给定的三视图，画全立体的正等轴测图。
六、组合体尺寸标注题（10分）
1在图中量取后取整数。
标注组合体的尺寸，尺寸数值按1︰
七、表达方法作图题（10分）
根据给出物体的主视图和俯视图，在中间空白线框内将主视图画成半剖视图。
八、标准件和常用件作图题（8分）
补全螺栓连接图主视图和俯视图中所缺的线。
九、计算题(10分)
求图中所示直线的坡度与平距，并求直线上C点的标高。
十、简答题(10分)
画路线平面图应注意哪几点？。
