光纤芯数及颜色
国际标准色序
国际标准色序（谱）：蓝，橙，绿，棕，灰，白，红，黑，黄，紫，粉红，青绿 青绿有时பைடு நூலகம்会被看成浅蓝。
光缆的全色谱排列顺序为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。 领示色谱排列顺序为：红、绿、本、本、本、本、本、本、本、本、本、本。 领示色谱光缆中填充绳与套管的排列与全色谱不同，全色谱中光纤套管靠前，领示色谱中在小于24芯时填充绳靠前（按1+5-1.8结构），比如；6芯光缆的排列顺序为：红填充绳、绿填充绳、1-6芯套管、本填充绳、本填充绳。7-12芯光缆的排列顺序为：红填充绳、绿填充绳、6芯套管、6芯套管、本填充绳。13-18芯光缆排列顺序为：红填充绳、绿填充绳、6芯套管、6芯套管、6芯套管。19-24芯光缆排列顺序为（注意开始变化）：红填充绳、绿6芯套管、6芯套管、6芯套管、6芯套管。25-30芯光缆排列顺序：红6芯套管、绿6芯套管、6芯套管、6芯套管、6芯套管。 看明白没！既然叫领示色谱，就是让你按照红、绿、本的顺序区分管序，当小于18芯（三根套管）时，由于三根套管均为本色，为了避免接续错误，绿填充绳后的第一个本光纤管就是管序1，以此类推，但当大于18芯时（四根光纤套管以上），第一根光纤套管就有颜色了，可以确定管序1的位置，到这你看明白了吗！！！你所描述的光缆绿套管为1，紧靠绿色的第一根本色套管为2，第二根本色套管为3,....（你说的棕色空管，按标准应为红色，只起到填充光缆缝隙，稳定单元结构的作用，但按设计要求它不应该为空心的，这样会导致光缆纵向渗水）
GYFTZY参数表(光缆)
24芯
1兰
兰
橙
绿
棕
灰
白
2橙
兰
橙
绿
棕
灰
白
3绿
兰
橙
绿
棕
灰
白
4棕
兰
橙
绿
棕
灰
白
光纤及松套管色谱标识
芯数
松套管色谱
G.652光纤颜色
48芯
红
黑
黄
紫
粉红
青绿
2橙
兰
橙
绿
棕
灰
白
红
黑
黄
紫
粉红
青绿
3绿
兰
橙
绿
棕
灰
白
红
黑
黄
紫
粉红
青绿
4棕
兰
橙
绿
棕
灰
白
红
黑
黄
紫
粉红
青绿
214
264
最小静态弯曲半径mm
101
107
123
短期拉伸力N
1500
1500
1500
长期拉伸力N
600
600
600
抗压强度（短期）N/100mm
1000
1000
1000
抗压强度（长期）N/100mm
300
300
300
工作期间温度范围℃
-40～60
-40～60
-40～60
光纤及松套管色谱标识
芯数
松套管色谱
GYFTZY参数表
内 容
具 体 指 标
芯 数
2-36
38-72
96
松套管直径mm

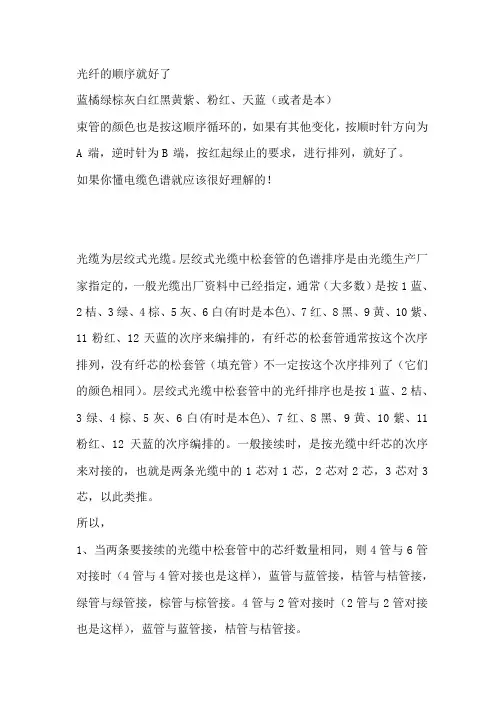

光纤次序说明
光纤的顺序就好了
蓝橘绿棕灰白红黑黄紫、粉红、天蓝（或者是本）
束管的颜色也是按这顺序循环的，如果有其他变化，按顺时针方向为A端，逆时针为B端，按红起绿止的要求，进行排列，就好了。
如果你懂电缆色谱就应该很好理解的！
光缆为层绞式光缆。
层绞式光缆中松套管的色谱排序是由光缆生产厂家指定的，一般光缆出厂资料中已经指定，通常（大多数）是按1蓝、2桔、3绿、4棕、5灰、6白(有时是本色)、7红、8黑、9黄、10紫、11粉红、12天蓝的次序来编排的，有纤芯的松套管通常按这个次序排列，没有纤芯的松套管（填充管）不一定按这个次序排列了（它们的颜色相同）。
层绞式光缆中松套管中的光纤排序也是按1蓝、2桔、3绿、4棕、5灰、6白(有时是本色)、7红、8黑、9黄、10紫、11粉红、12天蓝的次序编排的。
一般接续时，是按光缆中纤芯的次序来对接的，也就是两条光缆中的1芯对1芯，2芯对2芯，3芯对3芯，以此类推。
所以，
1、当两条要接续的光缆中松套管中的芯纤数量相同，则4管与6管对接时（4管与4管对接也是这样），蓝管与蓝管接，桔管与桔管接，绿管与绿管接，棕管与棕管接。
4管与2管对接时（2管与2管对接也是这样），蓝管与蓝管接，桔管与桔管接。
2、当两条要接续的光缆中松套管中的芯纤数量不相同，如4管对2管，4管中每管有6芯，2管中每管有12芯，则对接时，4管光缆中蓝、桔管与2管光缆中蓝管接，4管光缆中绿、棕管与2管光缆中桔管接。
光纤多模类型颜色
光纤多模类型颜色光纤是一种用于传输光信号的先进技术，被广泛应用于通信、电信和网络领域。
它具有大带宽、低损耗、长距离传输能力等诸多优点，成为现代通信的重要基础设施之一。
光纤的多模类型是根据光信号的传播方式来分类的，其中包括多模光纤和单模光纤。
多模光纤是一种光信号可沿多条轴传播的光纤类型。
它的传输模式多样，允许多个不同角度的光线沿着光纤的纵轴传输，因此可以同时传输多个不同的光信号。
多模光纤的核心直径相对较大，通常在50至200微米之间。
它适用于短距离传输，一般在几百米至几千米范围内。
多模光纤的颜色通常用于标识光纤的类型和特性，不同的颜色代表着不同的传输性能和应用场景。
下面是一些常见的多模光纤颜色及其对应的特性：1. 蓝色：蓝色多模光纤通常用于支持高速短距离传输。
它具有大的带宽和较低的色散性能，适用于数据中心和局域网等需要高速传输的场景。
2. 橙色：橙色多模光纤是最常见的多模光纤颜色，适用于一般的光纤通信应用。
它的特性介于蓝色和绿色之间，常用于现场布线和企业内部网络等。
3. 绿色：绿色多模光纤通常用于支持较长距离的传输。
它具有较低的损耗和较高的色散性能，适用于光纤通信中的远程传输。
4. 红色：红色多模光纤通常用于短距离的应用，如传感器和测量仪器。
它具有较小的绳径和较高的色散性能，适合于需求较高的工业和科研领域。
以上仅是常见的多模光纤颜色，实际上还有其他颜色的多模光纤，如黄色、紫色等，它们通常用于特定的应用和领域。
多模光纤不同颜色的设计主要是为了方便识别和管理。
通过不同颜色的标识，用户可以更容易地区分不同类型的光纤，并进行相应的连接和配置。
总结起来，光纤的多模类型和颜色是为了满足不同的传输需求和应用场景而设计的。
不同颜色的多模光纤具有不同的特性和传输性能，用户可以根据实际需求选择相应的光纤类型。
随着光纤技术的不断发展和进步，相信将会引入更多新的光纤类型和颜色，进一步满足各种应用领域的需求。
光纤主要分为两类
光纤主要分为两类：按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
l多模光纤(MMF，Multi Mode Fiber)，纤芯较粗，可传多种模式的光。
但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。
多模光纤的传输距离还与其传输速率、芯径、模式带宽有关，具体关系请参见。
表1-2多模光纤规格表光纤模式传输速率（bit/s）芯径模式带宽（MHz*km）传输距离多模光纤千兆62.5/125μm-< 275 m50/125μm-< 550 m 10G62.5/125μm160< 26 m200< 33 m50/125μm400< 66 m500< 100 m2000< 300 ml单模光纤(SMF，Single Mode Fiber)，纤芯较细，只能传一种模式的光。
因此，其模间色散很小，适用于远程通讯。
2.光纤直径光纤直径一般采用纤芯直径/包层直径的表示方法，单位μm。
例如：9/125μm表示光纤中心纤芯直径为9μm，光纤包层直径为125μm。
H3C低端系列以太网交换机推荐使用的光纤直径如下：l G.652常规单模光纤：9/125μml常规多模光纤：62.5/125μml G.651多模光纤：50/125μm（多模VCSEL激光器选用）1.2.6接口连接器类型接口连接器用于连接可插拔模块及相应的传输媒质。
H3C低端系列以太网交换机支持的光模块所采用的光纤连接器有两种：SC连接器和LC连接器。
1. SC连接器SC（Subscriber Connector Standard Connector，标准光纤连接器），外观图如所示。
光纤区分及识别
光纤光纤按传输模式分为单模光纤（Single Mode Fiber）和多模光纤（Multi Mode Fiber）。
单模光纤(Single Mode Fiber)，光以一特定的入射角度射入光纤，在光纤和包层间发生全发射，当直径较小时，只允许一个方向的光通过，即为单模光纤；单模光纤的中心玻璃芯很细，芯径一般为8.5或9.5μm，并在1310和1550nm的波长下工作。
多模光纤(Multi Mode Fiber)，就是允许有多个导模传输的光纤。
多模光纤的纤芯直径一般为50μm/62.5μm，由于多模光纤的芯径较大，可容许不同模式的光于一根光纤上传输。
多模的标准波长分别为850nm和1300nm。
还有一种新的多模光纤标准，称为WBMMF(宽带多模光纤)，它使用的波长在850nm到953nm 之间。
单模光纤和多模光纤，两者的包层直径都为125μm。
单模光纤和多模光纤主要区别1，传输距离单模光纤：单模光纤的直径较小使反射更加紧密，仅允许一种模式的光传播，从而使光信号传播的更远。
单模光纤可以传输40KM甚至更远的距离而不影响信号，因此单模光纤一般用于长距离的数据传输。
多模光纤：多模光纤具有较大的直径芯，可以传播多种模式的光。
在多模传输下，由于纤芯尺掩躲寸较大，模间色散较大，即光信号“扩散”较快。
长距离传输时信号的质量会降低，因此多模光纤通常用于短距离、音频/视频应用和局域网(LANs)，且OM3/OM4/OM5多模光纤可支持高速率数据传输。
2，带宽、容量带宽被定义为承载信息的能力。
影响光纤传输带宽度的主要因素是各种色散，而其中的模式色散最为重要，单模光纤的色散小，故能把光以很宽的频带传输很长距离。
由于多模光纤会产生干扰、干涉等复杂问题，因此在带宽、容量上均不如单模光纤。
最新一代的多模光纤带宽OM5设置为28000MHz/km，而单模光纤带宽则要大的多。
3、成本由于单模光纤芯径太小，较难控制光束传输，故需要激光作为光源体。
如何分辨光纤是单模还是双模
有好多朋友不知道如何分辨光纤是单模还是双模,今天告诉大家一些常识:是多模与单模的区分1、跳线颜色多模(MM)是橘红色或绿色的，单模(SM)是黄色的；2、你能看见A4b，A8b...表示多模4芯，多模8芯，而B4b，B8b，B48B...表示单模4，8，48芯SO：A表示多模，B表示单模另外单模上还有个标计9/125多模为62.5/125或50/125单模光缆表面一般印有G652B或者G652D，或者有芯数+B1.x，如24B1.1 表示含有24芯B1.1光纤即G.652B光纤,如48B1.3 表示含有48芯B1.3光纤即G.652D光纤多模光缆一般芯数都比较小，一般印有芯数+ A1b或A1a(注意大小写，A1a代表50/125多模光纤，A1b代表62.5/125多模光纤)，或者直接印有50/125或者62.5/125 以及其它类似MM、OM1、Om2、OM3之类的标识等等,而且裸纤放在熔接机中能自动识别型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构；GYSTA有松套结构，而GYTA没有这种结构；光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别A 多模光纤B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。
光纤主要分为两类
光纤主要分为两类: 按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。
单模光纤(Single-mode Fiber)：—般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber):一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
i 多模光纤(MMF，Multi Mode Fiber)，纤芯较粗，可传多种模式的光。
但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。
多模光纤的传输距离还与其传输速率、芯径、模式带宽有关，具体关系请参见。
表1-2多模光纤规格表光纤模式传输速率模式(MHz，带*km )宽传输距离(bit/s)芯径千兆62.5/125 m m-< 275 m50/125 m m-< 550 m160< 26 m多纤模光62.5/125 m m200< 33 m 10G400< 66 m50/125 m m500< 100 m2000< 300 mi 单模光纤(SMF , Single Mode Fiber)，纤芯较细，只能传一种模式的光。
因此，其模间色散很小，适用于远程通讯。
2.光纤直径光纤直径一般采用纤芯直径/包层直径的表示方法，单位m。
例如：9/125 m表示光纤中心纤芯直径为9 m m，光纤包层直径为125 m m。
H3C低端系列以太网交换机推荐使用的光纤直径如下:G.652常规单模光纤：9/125 pml 常规多模光纤：62.5/125 旧p m （多模VCSEL激光器选用）I G.651多模光纤: 50/125126接口连接器类型接口连接器用于连接可插拔模块及相应的传输媒质。
H3C低端系列以太网交换机支持的光模块所采用的光纤连接器有两种：SC连接器和LC连接器。
1. SC连接器SC （Subscriber Connector Standard Connector ，标准光纤连接器），外观图如所示。
