植草砖施工方案 (1)

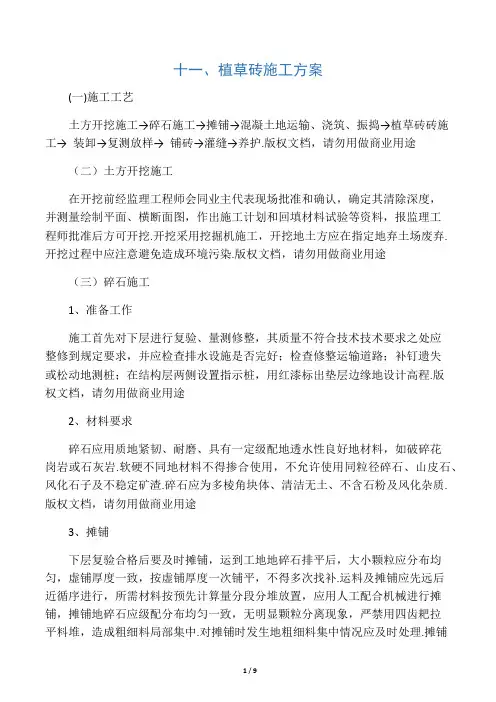

十一、植草砖施工方案(一)施工工艺土方开挖施工→碎石施工→摊铺→混凝土的运输、浇筑、振捣→植草砖砖施工→装卸→复测放样→铺砖→灌缝→养护。

（二）土方开挖施工在开挖前经监理工程师会同业主代表现场批准和确认，确定其清除深度，并测量绘制平面、横断面图，作出施工计划和回填材料试验等资料，报监理工程师批准后方可开挖。

开挖采用挖掘机施工，开挖的土方应在指定的弃土场废弃。

开挖过程中应注意避免造成环境污染。

（三）碎石施工1、准备工作施工首先对下层进行复验、量测修整，其质量不符合技术技术要求之处应整修到规定要求，并应检查排水设施是否完好；检查修整运输道路；补钉遗失或松动的测桩；在结构层两侧设置指示桩，用红漆标出垫层边缘的设计高程。

2、材料要求碎石应用质地紧韧、耐磨、具有一定级配的透水性良好的材料，如破碎花岗岩或石灰岩。

软硬不同的材料不得掺合使用，不允许使用同粒径碎石、山皮石、风化石子及不稳定矿渣。

碎石应为多棱角块体、清洁无土、不含石粉及风化杂质。

3、摊铺下层复验合格后要及时摊铺，运到工地的碎石排平后，大小颗粒应分布均匀，虚铺厚度一致，按虚铺厚度一次铺平，不得多次找补。

运料及摊铺应先远后近循序进行，所需材料按预先计算量分段分堆放置，应用人工配合机械进行摊铺，摊铺的碎石应级配分布均匀一致，无明显颗粒分离现象，严禁用四齿耙拉平料堆，造成粗细料局部集中。

对摊铺时发生的粗细料集中情况应及时处理。

摊铺虚厚按设计厚度乘压实系数，通过实验段确定压实系数，一般可按之间的松铺系数试压。

摊铺时要严格控制高程和平整度，初压后必须立即检查并找补。

碾压前断绝交通，保持摊铺清洁和施工安全。

平整度不大于正负15mm。

（四）水泥砼垫层浇注1、混凝土的运输本工程混凝土采用C25商品混凝土，厚度为20cm。

混凝土的运输采用混凝土运输车，混凝土从搅拌站出来到现场做面完毕的最长时间根据水泥的初凝时间和施工气温确定。

2、混凝土的浇筑（1）全面检查模板的位置、高度、顺直及脱模剂，支撑牢固，封头模板垂直，位置正确，基层顶面是否湿润，干燥时要洒水。

（2）卸料速度缓慢，防止离析，碰动钢筋和模板。

（3）平仓要扣锹而不能扬锹，以免骨料离析。

（4）摊铺厚度一般高出模板2-2.5CM。

（5）摊铺工作缝处理，一个板块内无接茬。

（6）因故停工时要进行特殊处理，停工在半小时以内时，将混凝土表面用湿麻布盖上，复工时该处混凝土耕松，与新混凝土一起振捣。

停工时间过长要用施工缝处理。

停滞不前时时间一般不超过45分钟。

3、混凝土的振捣（1）平仓完毕的混凝土首先用插入式振动棒插振,插点成梅花形布置、间距不超过其作用半径，且离开模板15CM。

(2)再用平板式振动器振捣，由板边开始横向运行，每行重叠15-20CM，然后再纵向压茬振捣。

同一位置振动10秒左右，距模板边15CM。

（3）行夯粗平：平板振结束后，用全幅振动夯（桥式振动梁）沿模楹顶面，纵向运行。

这时要及时整平混凝土面，铲凸补凹。

来回运行2-3遍，达到表面平整，不露石子，内部密实。

（4）用滚浆筒沿模板来回滚动，增加表面密实度。

（五）植草砖砖施工表面应平整，边角齐全，表面色泽应一致，其外观质量符合规范规定。

装卸：装运时要注意外观质量、要求颜色一致，无裂缝、不缺楞角。

要轻放轻卸以免损坏，卸车前应先确定卸车地点和数量，尽量减少搬运。

复测放样：按设计图纸要求复核放样，打方格时应把砖间缝隙2mm计算在内，并以对角线检查方正。

对于曲线路段的彩砖施工为保证铺设美观、砖缝顺畅，可经过计算算出人行道内、外两侧的弧线长度差，均匀的调整砖缝的大小，避免在人行道中间出现彩砖切割。

在人行道边角部无法避免彩砖切割时，应切割整齐。

放样完成后还应仔细检查其标高、平整度、砖缝大小以此作为大面积铺设的拉线控制点。

拌制砂浆：铺设应根据设计要求用M10水泥砂浆做为粘结层，粘结层厚度为3CM。

砂应过筛，砂浆的配合比要好，含水量应适中，和易性好。

修整基层：检查基层竣工高程，对当低于1cm时可用水泥砂浆找平，当高于1cm时应将基层刨去5cm，用基层的同样混合料填平拍实，填补表面适当湿润。

铺筑砂浆：于清理干净的基层上洒水一遍使之湿润，然后铺筑砂浆，用刮板找平。

铺砂浆应砌砖同时进行。

铺砖：按设计高程，在方格内由第一行样砖位纵横挂线绷紧，按线按标准缝宽砌第一行样砖，然后纵线不动，横线平移，依次照样砖砌筑。

直线段纵线应向远处延伸，以保持纵缝直顺，曲线段砖间可夹水泥砂浆楔形成扇形状，也可按直线段顺延铺筑，然后在边缘处用水泥浆补齐并刻缝。

砌筑时砖要轻放，用木锤轻击砖中心，砖如不平，应拿起砖平垫砂浆重新铺筑，不准向砖底塞灰或支垫硬料，必须使砖平铺在满实的砂浆上稳定无动摇，无任何空隙。

灌缝：用1：3（体积比）水泥细砂干浆灌缝，可分多次灌入。

第一次灌满后浇水沉实，再进行第二次灌满。

墁平并适当加水，直至缝隙饱满。

养护：灌缝后洒水养护，一般不少于3天。

养护期间严禁行人车辆等的走动和碰撞。

检查清理：在铺筑过程中，应不断检查缝距、缝的顺直度、宽窄均匀度以及彩砖平整度，发现有不平整的预制块应及时进行更换。

每日班后，应将分散各处的物料堆放一起，保持工地整洁。

一、植草砖一、施工工序边坡线放样→坡顶、坡面、坡脚定标高→拉设坡面线→坡面土方开挖→坡面平整夯实→土料转运。

二、施工方法1、按照施工图定出坡顶边线和坡脚边线。

2、使用水平仪测量放样确定坡顶线和坡脚线标高，斜坡段每1/3斜长处设置一个标高控制点，将控制点处的原始地面标高测出，然后按照图纸计算出在该控制点处应该下挖的深度，施工期间随时检测及复核。

3、按照设计坡度使用尼龙绳拉设坡面线，以控制开挖时坡面按设计坡度进行开挖。

4、使用反铲挖掘机进行削坡土方开挖，削坡过程中对开挖的坡面进行监控。

5、反铲开挖完成后，应立即检查完成面与设计坡面的差距，如有超挖、欠挖处，安排人工进行修整。

修整完毕后的坡面人工夯实。

6、开挖的土方使用自卸车转运至建设单位指定地点。

第二节、挡土墙及排水沟沟槽土方开挖施工一、施工工序：测量原始地面标高→沟槽开挖→槽底平整、找坡→槽底夯实→复核标高→土料转运。

二、施工方法1、施工前先使用水平仪测量原始地面标高，间隔10米处设置一个标高控制点，将控制点处的原始地面标高测出，然后按照图纸计算出在该控制点处应该下挖的深度，施工期间随时检测及复核。

2、沟槽开挖采用人工配合反铲方式进行施工，按照施工图，下挖至设计基底标高。

3、沟槽开挖完成后，槽底人工进行平整，水沟基槽按设计坡度进行找坡，平整、找坡完成后使用打夯机夯实处理。

采用起跳试打夯机夯实，达到设计要求素土夯实的密实度。

4、槽底夯实完成后，对槽底标高再进行标高复核，使槽底平整度限制在5cm内，各处坡度都能达到设计的要求。

5、开挖的土方使用自卸车转运至建设单位指定地点。

（三）双8植草砖铺设工程1、作业准备（1）内业技术准备技术交底编制后，在开工前组织架子队技术人员认真学习，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

（2）现场准备施工现场三通一平工作要完成，进入工作面等施工辅道已经修建完毕；混凝土拌合站砂、石原材料已经试验抽检合格；各施工机具已进场并满足施工生产要求；各作业人员已进场并进行技术交底培训。

2、施工工艺流程施工准备→测量放样→基槽开挖→基底检查→浇筑镶边、排水槽→混凝土养护→铺设空心砖→空心砖内客土→撒播植草→验收。

3、空心砖防护施工过程（1）施工准备a、原材料准备混凝土采用搅拌机现场集中拌合，模板采用竹胶板。

b、施工现场准备施工现场做好临时防排水系统、安排好临时用电、配备混凝土施工、养生设备。

（2）测量放样根据设计边坡与线路中心线的相对位置，由测量人员用全站仪放出边坡坡顶、坡脚线，全埋式脚墙、边坡平台位置线，施工人员随后挂线进行边坡及平台的平整，清刷浮土、填补坑凹、并夯实坡面，坡面要平整、圆顺，然后根据设计形式、尺寸挂线放样（镶边宽，厚；U型排水槽间距10m，宽，厚，具体见下图“混凝土空心砖护坡正视图”）要求放出镶边、排水槽线，并洒白灰线标示。

（3）基槽开挖基槽采用人工开挖（镶边厚，沿线路方向每隔10m设置一处U型排水槽，槽宽，嵌入边坡），开挖时从上到下进行开挖，，并修筑方便施工人员上下的台阶。

基槽开挖完后应立即进行模板支设、混凝土施工，以防止基槽暴露时间过长造成边坡坍塌，从而破坏路基实体质量。

基槽挂线开挖，以确保基槽尺寸符合设计要求。

基槽在开挖时，严格按照挂线施工的作业要点进行施工过程控制。

一次开挖后，预留人工二次修整余地，二次修整到位，避免超挖现象，减少混凝土的超方量。

（4）基底检查基槽开挖完成后及时通知架子队技术员进行验槽，自检合格报现场监理工程师验收签证，才能进行下道工序施工。

基槽允许偏差详见质量标准要求中“护坡各部允许偏差表”。

（5）模板安装模板采用竹胶板，截水缘处采用10cm×10cm的竹胶板钉制而成，模板安装时采用双面胶带纸塞缝，确保接缝良好不漏浆。

模板支设完成后挂线对模板进行精调，确保模板支设尺寸符合要求。

模板调整好后，对模板进行加固，顶面采用钢管加固，侧面采用砂袋封堵。

模板支设好后要经技术员复核无误并报现场监理工程师确认后才能进行下道工序施工。

进行混凝土浇筑前，人工清除基槽表面松散颗粒，洒水湿润。

镶边、排水槽浇筑混凝土采用混凝土罐车运输，吊车吊送或泵车泵送入模。

混凝土运至现场后先对混凝土的工作性能进行检查，满足要求后方可进行混凝土浇筑。

对于镶边、排水槽的施工，从镶边向排水槽进行施工，混凝土施工过程中，施工人员应采用小型振捣设备对混凝土进行振捣，截水缘在坡面混凝土施工完成后再进行浇筑。

当混凝土强度达到 MPa后方可拆除侧模，侧模拆除后及时对侧面混凝土进行修整。

护坡圬工与坡面密贴，防护顶面与边坡间的缝隙必须封严。

（7）混凝土养生混凝土浇筑完成终凝后及时对坡面混凝土进行土工布覆盖，洒水养护，养护期为7 d。

（8）空心砖铺设在混凝土养护完成后，及时将拱圈内的多余填料清出，拱圈的清理深度为 m，随后进行混凝土空心块的砌筑。

空心块砌筑应按照从下到上进行砌筑，铺设时用橡皮锤击打使砖与坡面密贴，不得使用铁锤等硬物。

空心块与骨架相接处的空隙采用C20混凝土填塞。

（9）空心砖内客土撒播植草空心砖内回填土采用人工配合机械进行回填，客土厚，采用适宜植物生长的清表土、种植土、黏性土等；草籽选用根系发达茎矮叶茂且适于吉林地区成活的多年生草种，草籽埋入深度不小于5cm，为使草籽均匀分布，可将种子与砂、干土或锯末混合。

草籽养生期内，需用透气农膜覆盖，避免雨水冲刷，及时进行洒水养生，对漏洒、草籽发芽成活过稀部位还应进行补撒。

4、质量标准（1）现浇混凝土所用材料规格、品种、技术条件应符合设计要求，进场检验符合《混凝土工程施工质量验收标准》的有关规定。
