厂内车间现场标识规划
车间标识标准
一、地面通道、区域划分线
1、目的：区分车间内不同区域及通道
2、对象：生产车间所有工作区域
3、标准：1）使用黄色区域线；
2）线宽50mm：用于区域划分及辅助通道；
线宽100mm：用于车间内主通道。
3）车间外主通道200mm。
4、图例：
50mm
100mm
200mm
二、废品、不良品摆放区
1、目的：用颜色区分现场物品类别
2、对象：废品、危险品、不良品
3、标准：1）使用红色区域线，线宽50mm；
2）各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤50mm；
3）区域线四角可以为直角过渡。
4、图例：
三、一般物品定位线
1、目的：用颜色区分现场物品类别
2、对象：一般物品摆放
3、标准：1）一般物品区域使用黄色区域线，线宽50mm；
2）可移动物品采用方框定位，不可移动物品采用四角定位，如工作台；
3）各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤50mm；
4）区域线四角可以为直角过渡。
4、图例：
150
mm
100m
卷帘门下面用
虎斑线
区域标识牌
25mm
100mm
四、清洁用品、垃圾存放区
1、目的：用颜色区分现场物品类别
2、对象：清洁用品、垃圾桶
3、标准：1）使用白色区域线，线宽50mm；
2）各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤50mm；
3）区域线四角可以为直角过渡。
4、图例：
五、消防设备禁放区
1、目的：划线区域内为消防安全设施，禁止堆放物品
2、对象：消防栓、灭火器
3、标准：1）使用虎斑式填充线；
2）黄色线和黑色线均宽50mm，45°倾斜，区域长度与消防栓一致，宽度为消防栓
开门半径
4、图例：
六、5S责任区
1、目的：5S区域责任目视化，提高员工责任感
2、对象：车间现场所有区域
3、标准：1）车间现场区域划分后，每个区域明确责任人；
2）A4纸打印，字体：宋体，字号：如图
4、图例：
七、吸烟区标识
1、目的：明确区域作用，吸烟必须到吸烟区
2、对象：有吸烟员工的车间
3、标准：1）用80mm线宽的区域划分线标示出吸烟区范围；
2）如图制作吸烟区标示牌贴在吸烟区的墙上。
3）A4纸打印，红色，宋体，72号，加粗
4、图例：
八、点检表
1、目的：规范点检表位置，方便检查和填写
2、对象：消防栓、灭火器点检表
3、标准：1）若两种点检表都需贴在消防栓上，则分开贴，上下排布；
2）张贴位置：消防栓：贴在正面，从顶部往下10cm处开始张贴；灭火器：贴在灭火器正上方的墙上，高于灭火器10cm。
九、电器开关标识
1、目的：通过所贴标识，快速确定每个开关所控制的电器
2、对象：工作现场所有电器开关，包括配电箱内的电器开关
3、标准：1）确定各开关控制什么电器；
2）测量可粘贴区域，根据区域确定标识大小；
3）将制作完毕的标识用双面胶附着在控制开关下方。
4、图例：
十、车间生产区域
1、目的：明确区域位置，有利于车间管理
2、对象：车间内各功能区域
3、标准：1）参照图例制作生产区域标识；
2）将标识牌贴在对应区域的墙上；
3）A4纸打印，黑体，72号字，加粗，塑封。
4、图例：
十一、气阀开关标识
配电区
1、目的：通过贴标识，使气阀开关的使用方法和责任人目视化。
2、对象：车间所有气阀
3、标准：1）确定气阀的开关方向、管理规定及责任人；
2）将制作完毕的标识用双面胶附着在泡沫板上，然后悬挂在气阀开关上；
3）宋体，小四号字。
4、图例：
十二、 工具箱标识 1、 目的：明确工具箱责任人，定期清理打扫 2、 对象：车间所有工具箱
3、 标准：1）确定工具箱每层所放物品，及责任人； 2）制作如图标识，贴在工具箱左上角； 3）宋体，小四号字。
4、 图例：
120m m
90m m
十三、 电器箱标识
1、 目的：明确责任人及日常管理规定，防止因长期不检修而造成的事故，或因未及时关闭而造
成的浪费。
2、 对象：车间所有电器箱
3、 标准：1）确定责任人；
2）制作标识，贴在电器箱左上角； 3）宋体，小四号字。
4、 图例： 电器箱标识
十四、 垃圾桶标识
1、 目的：区分不同类型垃圾桶，生产垃圾分类处理对象：车间所有垃圾桶
2、 标准：1）确定垃圾桶分类，如不可回收垃圾、危险品等；
80mm
2）A4纸打印，宋体，字号：72，加粗；
2）贴于垃圾桶正中。
3、图例：。
标识规范化
效果展示 图样（各单位根据各自情况，可考虑是否采用照片）：
17
十六、设备管理的标识方法 目 的 通过贴标识，使设备责任人及日常管理规定目视化。 对 象 工作现场所有主要设备。 标 准 1、确定设备编号、责任人、监督人（监督人即上级检查人），标明管理办法。
2、制作管理规定标识并塑封。 3、参考规格：长 120mm，宽 90mm。 4、将制作完毕的标识用双面胶或海绵胶附着在设备醒目处。 效果展示 图样（各单位根据各自情况，可考虑是否采用照片）：
100mm
7
七、厂区道路路沿的标示
目的 对象 标准
效果展示
在道路边沿标示，提示路面障碍及宽度，防止车辆靠近损坏路沿，保护基础设施 完好。 厂区主干道或辅助道路两侧的路沿。 1、有标准石头路沿的情况： A、间隔一块石头路沿刷黄色油漆（普通反光油漆）； B、间隔一块石头路沿刷黑色油漆（普通反光油漆）； 2、无标准石头路沿的情况： A、间隔 500mm 刷黄色油漆（普通反光油漆）； B、间隔 500mm 刷黄色油漆（普通反光油漆）； 图样：
6S 目视管理标准
一、保护指令性标识
目的 对象 标准
效果展示
在必须穿戴保护用品的地方悬挂相应的指令性标牌，提示使用保护性用具，防止 发生意外。 有化学用品、有毒物品的地点，有放射源、有危险作业的地点等危险场所。 1、制作长方形标识牌，明确保护性指令内容及图案（如下图所示）。 2、在必须穿着或设置保护用品的地方悬挂相应的指令性标牌。 3、指令性标牌应悬挂在显眼的地方。 4、规格：长 300mm，宽 250mm。 5、材料：PVC 或铝材，单面蓝色印刷（详情请参照国家标准）。 6、保护指令事项，包括下列各类，各单位根据具体需求选用： A、必须戴安全帽 B、必须穿防护鞋 C、必须戴防尘口罩 D、必须戴防毒面具 E、必须戴防护帽 F、必须戴防护眼镜 G、必须系安全带 图样：

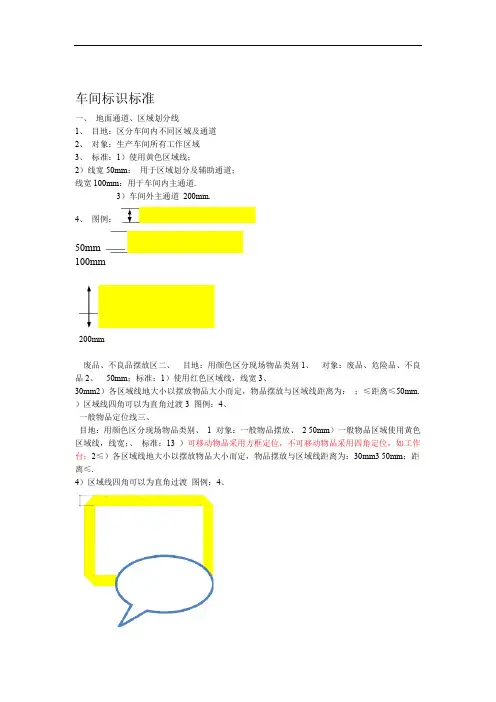

厂内车间现场标识规划整理
车间标识标准一、地面通道、区域划分线1、目地：区分车间内不同区域及通道2、对象：生产车间所有工作区域3、标准：1）使用黄色区域线；2）线宽50mm：用于区域划分及辅助通道；线宽100mm：用于车间内主通道.3）车间外主通道200mm.4、图例：50mm100mm200mm废品、不良品摆放区二、目地：用颜色区分现场物品类别1、对象：废品、危险品、不良品2、50mm；标准：1）使用红色区域线，线宽3、30mm2）各区域线地大小以摆放物品大小而定，物品摆放与区域线距离为：；≤距离≤50mm. ）区域线四角可以为直角过渡3 图例：4、一般物品定位线三、目地：用颜色区分现场物品类别、1 对象：一般物品摆放、2 50mm）一般物品区域使用黄色区域线，线宽；、标准：13 ）可移动物品采用方框定位，不可移动物品采用四角定位，如工作台；2≤）各区域线地大小以摆放物品大小而定，物品摆放与区域线距离为：30mm3 50mm；距离≤.4）区域线四角可以为直角过渡图例：4、150mm100m面下帘卷门清洁用品、垃圾存放区四、用虎斑线、目地：用颜色区分现场物品类别1对象：清洁用品、垃圾桶、250mm13、标准：）使用白色区域线，线宽；区域标识牌≤30mm 2）各区域线地大小以摆放物品大小而定，物品摆放与区域线距离为：；距离≤50mm.）区域线四角可以为直角过渡3 图例：、4消防设备禁放区五、1、目地：划线区域内为消防安全设施，禁止堆放物品2、对象：消防栓、灭火器3、标准：1）使用虎斑式填充线；2）黄色线和黑色线均宽50mm，45°倾斜，区域长度与消防栓一致，宽度为消防栓开门半径4、图例：六、5S责任区1、目地：5S区域责任目视化，提高员工责任感2、对象：车间现场所有区域3、标准：1）车间现场区域划分后，每个区域明确责任人；2）A4纸打印，字体：宋体，字号：如图、图例：4．吸烟区标识七、目地：明确区域作用，吸烟必须到吸烟区1、对象：有吸烟员工地车间、2 线宽地区域划分线标示出吸烟区范围；）用80mm、标准：13. 2）如图制作吸烟区标示牌贴在吸烟区地墙上72号，加粗3）A4纸打印，红色，宋体，图例：4、八、点检表1、目地：规范点检表位置，方便检查和填写2、对象：消防栓、灭火器点检表3、标准：1）若两种点检表都需贴在消防栓上，则分开贴，上下排布；2）张贴位置：消防栓：贴在正面，从顶部往下10cm处开始张贴；灭火器：贴在灭火器正上方地墙上，高于灭火器10cm.九、电器开关标识目地：通过所贴标识，快速确定每个开关所控制地电器、1．对象：工作现场所有电器开关，包括配电箱内地电器开关2、1）确定各开关控制什么电器；、标准：3 2）测量可粘贴区域，根据区域确定标识大小；. ）将制作完毕地标识用双面胶附着在控制开关下方 3 图例：4、照明照明洗手间壁扇照明 21十、车间生产区域1、目地：明确区域位置，有利于车间管理2、对象：车间内各功能区域3、标准：1）参照图例制作生产区域标识；2）将标识牌贴在对应区域地墙上；3）A4纸打印，黑体，72号字，加粗，塑封.4、图例：配电区气阀开关标识十一、. 目地：通过贴标识，使气阀开关地使用方法和责任人目视化1、、对象：车间所有气阀2 ）确定气阀地开关方向、管理规定及责任人；标准：3、1 2）将制作完毕地标识用双面胶附着在泡沫板上，然后悬挂在气阀开关上；. 3）宋体，小四号字图例：、4．气阀开关标识（加粗）关开120mm：理规定管管理责任人：每日清扫一次，无灰、1.无油污、无漏气、旋转灵X X X敏；保持标识清洁、干净；2..下班后及时将气阀关闭3.90m m工具箱标识十二、目地：明确工具箱责任人，定期清理打扫1、对象：车间所有工具箱2、、）确定工具箱每层所放物品，及责任人；标准：13 2）制作如图标识，贴在工具箱左上角；. 3）宋体，小四号字图例：、4．工具箱（加粗）组xx车间·xx管理图结构管理责任人：...第一层：X X X...第二层：m90m...第三层：管理规定：/1次●工具箱内外要保持清洁，清扫周期天；●工具箱内物品归类放置整齐；●工具箱外形完好无损；.●工具箱标识明确120mm电器箱标识十三、目地：明确责任人及日常管理规定，防止因长期不检修而造成地事故，或因未及时关、 1.闭而造成地浪费对象：车间所有电器箱2、）确定责任人；标准：13、）制作标识，贴在电器箱左上角； 2. ）宋体，小四号字 3 图例：、 4 电器箱标识80mm清洁标准清洁周期序号清洁部位无灰尘、杂物日次外表1/12除尘部内月次/1垃圾桶标识十四、目地：区分不同类型垃圾桶，生产垃圾分类处理对象：车间所有垃圾桶、1．2、标准：1）确定垃圾桶分类，如不可回收垃圾、危险品等；2）A4纸打印，宋体，字号：72，加粗；2）贴于垃圾桶正中.3、图例：不可回收垃圾。
车间标识线管理制度
车间标识线管理制度一、总则1. 为了规范车间内的作业流程、确保生产安全和员工生命财产安全，制定本管理制度。
2. 本管理制度适用于车间内所有标识线的规划、施工、维护和管理。
3. 车间标识线的管理依据安全生产法律法规、公司制度及相关标准，确保车间内的生产秩序和安全。
二、管理责任1. 生产主管负责车间标识线管理工作，具体落实由车间主任负责。
2. 各生产班组必须对自己所负责的区域内的标识线进行定期检查和维护，并确保标识线的清晰度和准确性。
3. 安全员、质量员等相关人员负责对车间标识线的合理性进行评估，并提出改进建议。
4. 所有员工都有义务遵守车间标识线管理制度，确保车间内的作业秩序和安全生产。
三、标识线的规划1. 标识线的规划应根据车间的生产流程和安全要求进行设计，确保线路清晰明了，颜色亮眼易识别。
2. 每个作业区域的标识线应有明确的区分，避免混淆和交叉使用。
3. 标识线的设计应考虑到不同场景下的使用情况，如湿滑地面、高温区域等特殊情况。
四、标识线的施工1. 标识线施工应由专业团队进行，施工人员应具备相应的资质和经验。
2. 施工前，应清理地面，保证地面平整干燥，以确保标识线的粘贴牢固。
3. 施工过程中，应注意施工质量和速度，确保标识线的精准性和一致性。
五、标识线的维护1. 标识线应定期检查和保养，发现问题及时修复或更换。
2. 发现标识线模糊不清、破损等情况，应及时汇报并进行维护，确保标识线的使用效果。
3. 对于长时间未使用或处于废弃状态的标识线，应及时清除或更新，避免造成混乱。
六、违规处理1. 对违反车间标识线管理制度的人员，应进行相应的批评教育，对情节严重者，应做出相应的处罚措施。
2. 对于故意损坏或擅自修改标识线的行为，应立即进行整改，并追究责任。
七、附则1. 本管理制度由生产主管负责解释。
2. 本管理制度自发布之日起实施，并不断完善和提高。
3. 具体细则由车间主任根据实际情况制定，并在全员范围内宣传和执行。
生产车间规范和标识
生产车间规范和标识篇一：车间划线、标识执行标准车间划线、标识执行标准一、生产现场的整理整顿 1．地面通道线、区域划分线：① 线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C 类----线宽12cm：厂区交通线。
② 线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域 (为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C类----红色虚线：不良品摆放区的划分线；图例：5cmD类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例： 5cm5cmE 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线5cm说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。
2 定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样；图例：B 类-----不良品区（废弃物回收桶、箱、不良品放置架）定位：用红色线；如果定位范围小于40cm×40cm，则直接采用封闭实线框定位。
图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线；图例：D 类----物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位：使用黄色四角定位线；图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；图例：F 类----移动式设备的定位（如液压叉车、电动叉车、物料周转车等）：使用黄线四周定位线，并标明起动方向；篇二：工厂现场划线及标识管理要求篇三：生产现场安全标识规范***公司生产现场安全标识规范1 主题内容与适用范围本规范规定了***公司（以下简称集团公司）所属企业现场各类标识的管理职能及制作标准。
厂内车间现场标识规划.doc
车间标识标准一、地面通道、区域划分线1、目的：区分车间内不同区域及通道2、对象：生产车间所有工作区域3、标准： 1）使用黄色区域线；2）线宽 50mm：用于区域划分及辅助通道；线宽 100mm：用于车间内主通道。
3）车间外主通道200mm 。
4、图例：50mm100mm200mm二、废品、不良品摆放区1、目的：用颜色区分现场物品类别2、对象：废品、危险品、不良品3、标准： 1）使用红色区域线，线宽50mm；30mm≤2）各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：距离≤ 50mm；3）区域线四角可以为直角过渡。
4、图例：三、一般物品定位线1、目的：用颜色区分现场物品类别2、对象：一般物品摆放3、标准： 1）一般物品区域使用黄色区域线，线宽50mm；2）可移动物品采用方框定位，不可移动物品采用四角定位，如工作台；30mm≤距3）各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：离≤ 50mm；4）区域线四角可以为直角过渡。
4、图例：150mm100m卷帘门下面用虎斑线区域标识牌25mm100mm四、清洁用品、垃圾存放区1、目的：用颜色区分现场物品类别2、对象：清洁用品、垃圾桶3、标准： 1）使用白色区域线，线宽50mm；2）各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤ 50mm；3）区域线四角可以为直角过渡。
4、图例：五、消防设备禁放区1、目的：划线区域内为消防安全设施，禁止堆放物品2、对象：消防栓、灭火器3、标准： 1）使用虎斑式填充线；2）黄色线和黑色线均宽50mm， 45°倾斜，区域长度与消防栓一致，宽度为消防栓开门半径4、图例：六、5S 责任区1、目的： 5S 区域责任目视化，提高员工责任感2、对象：车间现场所有区域3、标准： 1）车间现场区域划分后，每个区域明确责任人；2） A4 纸打印，字体：宋体，字号：如图4、图例：5S 责任区（ 48 号，加粗）责任人：检查人：管理规定：（除标题，字号：14）●区域周边要保持清洁；●区域内物品归类放置整齐；●区域内设备完好无损；●区域标识明确。
现场6S三定可视化标识方案
现场6S三定可视化标识方案
一、车间现场通道可视化人车分流，划出人行通道(预定1.5米宽)与物流通道(预定2米宽)，黄色标线（线宽5公分），线内通道整体绿色，人车图示标识
二、车间各类盖板周围、踏步护栏黄黑斑马线，盖板内黄色
三、车间各区域分区标识暂以黄色角线标识定位，经生产过程验证后划定实体黄线，各模具区制定６S工位标准卡
四、设备、工装名称先进行临时形式的标识，同时以黄色角线定位，经过生产过程验证后进行正式标识的完善
五、设备操作规程标识（小看板）
六、设备旋转方向箭头标识（红色箭头），锁紧柱标识（黄黑线间隔5公分）
七、现场垃圾桶定位及清洁工具标识
八、物体防撞标识（黄黑线间隔５公分）
九、踏步防护栏标识（黄黑线间隔５公分）
十、工具柜标识，添加工具清单和图片
十一、叉车、运输车、倒运设施定位标识
十二、6S标语标识（小看板）
十三、质量意识标语标识（小看板、条幅）
十四、车间管理看板
十五、安全方面可视化标识请安监科统一设置
十六、角线长度１５公分，宽度５公分。
工厂车间生产现场标识管理(PPT)
二、划线标准
通道、区域划分
绿色通道
图例
安全警示
一般物品定位
设备安全警戒线
物料架定位
可移动式物品定位
参考事例 (主通道线）
现场规划确定
100mm
特别说明： 1.大区域：大型设备区域划分和大型生产车间及大型仓库的主通道线使用 100mm的线宽。 2.小区域：中小型设备区域划分及次通道、中小型仓库和小型房间的主通 道线使用50mm的线宽。 3.地面分区线：黄色虚线为门的轨迹。绿色区域为合格品区，红色区域为 消防设施、待修品、不合格品或废品区。
手动闸阀
序号
阀门颜色管理标准
名称
颜色
标准色样 备注
1
阀体
黑色K100
2
阀门操作机构 绿色C100Y100
三、设备管理
1、主要设备颜色管理标准
水泵
蝶形阀
截止阀
事例：阀门-截止阀
2 1
手动闸阀
序号
阀门颜色管理标准
名称
颜色
标准色 备 样注
1
阀体
黑色K100
2
阀门手柄
红色M100Y100
三、设备管理
1、主要设备颜色管理标准
物上。
二、划线标准
通道、区域划分
绿色通道
安全警示
一般物品定位
设备安全警戒线
物料架定位
可移动式物品定位
图例
②黄黑斑马线
参考事例 (安全护栏）
100mm
特别说明： 1.黄黑相间斑马线条纹间隔与线宽相同，同方向保证条纹方向一致。
2.防止磕头线标注在人行通道高度不足1.8m的障碍物上。 3.防止绊跤线标注在其人行横道地面上高差300mm以上的管线或其它障碍
工厂车间可视化管理大全丨车间划线、管道标识、定置管理
工厂车间可视化规划管理培训讲师：培训时间：管道相关颜色标识目 录0102030405电力相关颜色标识车间相关颜色标识特殊物相关颜色标识一般物相关颜色标识l 管道颜色标识l 管道流向标识方法01管道相关颜色标识目的管道内流体可视化，预知管道危险性,预防事故发生,提高管道维护的效率对象公司所有管道,包括气体和液体管道标准1、压缩空气管道涂刷成淡灰色淡灰色2、消防管道涂刷成红色鲜红3、低压氦气管道涂刷成(淡)黄色(淡)黄色4、高压氦气管道涂刷成(淡)黄色5、低压氮气管道涂刷成(淡)黄色6、中、高压氮气管道涂刷成(淡)黄色7、乙炔管道涂刷成白色（乙炔软管为黑色）铝白色8、氧气管道涂刷成天蓝色（氧气软管为红色）天蓝色9、一般水管涂刷成艳绿色绿色10、液化气(淡)黄色(淡)黄色注意具体操作按国标GB_7231-2003_工业管道的基本识别色、识别符号和安全标管道相关颜色标识氮气管道压缩空气管道消防管道乙炔管道氮气管道氧气管道一般水管管道颜色标识管道流向标识方法目的使排管的流向、方向、压力等可视化，提高管道维护的效率。
对象公司所有管道,包括气体和液体管道。
标准1、制作防水不干胶标签，标签上箭头颜色为流体的标准色样。
或直接用油漆喷涂箭头。
2、箭头颜色分为黄色和红色，黄色张贴在消防管道上，红色张贴在其它管道上。
3、规格：长150mmX宽25mm。
4、依据管道大小来选择使用。
5、制作防水不干胶标识，宋体 80#25m m150mmA、红色消防管道上使用B、其它管道上使用25m m150mmC、管道标识氮气宋体80#l 配电柜、消防设施警戒线l 凸起物警戒线02电力相关颜色标识l 电器控制开关标识方法l额定电压标识方法45度角/10cm40c m20cm配电柜、消防设施警戒线目的线区域内为重要安全设施，禁止堆放物品对象配电柜、消防栓、灭火器标准1、电柜、消防栓等区域线使用斑马线绘制，线宽100mm；2、各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤50mm电柜、消防栓、灭火器凸起物警戒线目的对可能造成安全事故的凸起物，墙上配电盒进行警示对象墙上配电盒、凸起物（消防器材除外）标准1、对于墙上固定的凸出配电盒，可在配电柜两端绘制或粘贴斑马线，线宽100mm2、对于车间内地面或墙上的凸起物可在周围绘制斑马线：30mm≤宽度≤50mm电气控制开关标识方法目的通过贴标识，确定开关控制什么物品（如电扇、灯等）对象工作现场所有小电器开关盒标准电器盒内控制开关标识：1、确定各标识控制什么2、量好区域大小，根据区域确定标识大小，将标识塑封3、将制作完毕的标识用双面胶或海绵胶附着在控制开关下方4、必要时增加平面控制区域图壁扇西灯1、2总开关插座插座平衡吊额定电压标识方法目的为防止不同电源接错而造成设备的损坏对象所有的电源插头、插座、电缆标准1、制作不干胶电压标签，如图所示（常用为两种）2、规格：长30mmX宽20mm。
生产车间现场标识
生产车间现场标识生产车间现场标识是指在生产车间内设置的各种标识物，用于指导员工进行工作操作、提醒安全注意事项、标示物料存放位置等。
良好的生产车间现场标识可以提高工作效率，减少事故发生的概率，保障生产过程的顺利进行。
一、生产车间现场标识的种类和要求1. 安全标识安全标识是生产车间中最重要的标识之一，用于提醒员工注意安全事项、预防事故的发生。
安全标识的要求包括：（1）明确的标识内容：标识内容应简明扼要，能够清晰地传达安全信息。
（2）醒目的标识颜色：安全标识通常采用鲜明的颜色，如红色、黄色等，以引起员工的注意。
（3）正确的标识位置：安全标识应设置在员工易于看到的位置，如生产设备旁、危（wei）险区域入口等。
2. 操作指导标识操作指导标识用于指导员工进行正确的工作操作，避免操作错误导致的事故或者质量问题。
操作指导标识的要求包括：（1）清晰的操作步骤：标识内容应包括操作步骤的详细说明，以确保员工能够正确地进行工作操作。
（2）易于理解的图示：标识内容可以采用图示的形式，使员工更容易理解和记忆。
（3）合理的标识位置：操作指导标识应设置在员工操作的设备或者工作区域附近，以方便员工查阅。
3. 物料标识物料标识用于标示不同物料的存放位置，以便员工能够快速找到所需物料，提高工作效率。
物料标识的要求包括：（1）明确的标识内容：标识内容应包括物料名称、规格、存放位置等信息，以便员工准确找到所需物料。
（2）统一的标识标准：物料标识应按照统一的标准进行设计，使员工能够快速识别不同物料的标识。
（3）易于更新的标识方式：物料标识可以采用可更换的标识板或者标签，以便及时更新标识内容。
二、生产车间现场标识的设计和制作1. 设计原则（1）简洁明了：标识设计应简洁明了，避免过多的文字和图案，以免造成混淆。
（2）一目了然：标识内容应能够一目了然地传达所需信息，避免员工产生误解。
（3）符合人体工程学：标识的大小、高度和颜色应符合人体工程学原则，以便员工能够轻松辨识和理解。
工厂可视化规划管理
4、“进料”、 “出料”字体高度为100mm
待加工
已加工
进 料
出 料
通
道
设备维修中（异常）挂牌
目的
对象
对异常设备警示，防止危险发生
所有正在进行维修或待修的异常设备 1、警示看板底色为黄色，字体红色黑体
标准
2、警示看板使用时应悬挂在显眼的位置，设备操作面板、电柜等
重要的关键部位
3、设备没恢复正常时不得取走警示看板
1.5米
地面
车间厂房立柱护角
目的 对象 标准 防止厂房立柱被撞击 车间厂房立柱
1、材料：护角建仪选用角钢75*75*5
2、颜色：黄色 3、高度：800
护角
80cm
一般物品定位线
目的 对象 让所有人员熟悉物品摆放的区域线体颜色、 规格，使现场物品类别清晰 一般物品的摆放 1、一般物品区域使用白色区域线，线宽 50mm 2、可移动物品采用方框定位，不可移动 物品采用四角定位，如车床、工作台 3、各区域线的大小以摆放物品大小而定， 物品摆放与区域线距离为：30mm≤距离 ≤50mm 4、区域线四角可以为直角过渡
标准
开门线
目的 警示路人开门的路径，避开或小 心通过
单位：
对象 所有朝向通道的弧形推拉式门 1、沿着门开关的弧形路径画虚 线 标准 2、线条颜色为黄色，线宽 25mm ，每段长50mm ,间距 25mm
单位：
车间主干道标识线
目的 对象 为了保护墙面与设备，区分人与车辆的通行， 培养员工按道路通行的习惯 车间内部有车辆往来的通道
一般物品区域线
标准
100mm
150mm
特殊物品定位线
目的 对象 让所有人员熟悉物品摆放的区域线体颜 色、规格，使现场物品类别清晰 废品、危险品；清洁用品 1、生产中的废品、化学品、危险品的摆 放使用白色区域线，线宽50mm 2、卫生用品存放区域线使用白色线，线 宽50mm 3、各区域线的大小以摆放物品大小而定， 物品摆放与区域线距离为：30mm≤距离 ≤50mm 4、区域线四角可以为直角过渡 注意 画线框时，尽量与主通道线相互平行、 垂直
