电镀工艺基础.
电镀基础培训资料
电镀基础培训资料电镀基础培训资料（一）一、电镀的概念与分类电镀是一种利用电解原理将金属沉积在物体表面的技术。
通过在导体表面形成一层金属膜，可以增加其外观的美观性、耐腐蚀性和导电性能。
根据电镀所用的金属不同，电镀可以分为许多类型，其中常见的有镀铬、镀镍、镀锌、镀铜等。
每种电镀方法都有其独特的用途和特点。
二、电镀工艺电镀可以分为四个基本步骤：准备工作、前处理、电镀过程和后处理。
1. 准备工作：首先，需要准备好适合电镀的基材。
通常，金属和合金是最常见的基材。
然后，对基材进行清洁和表面处理，以确保金属能够均匀沉积。
清洁过程可以使用化学溶液、机械清洗或喷砂等方法。
2. 前处理：前处理的目的是进一步清洁基材表面，并为金属沉积创造条件。
在前处理中，常用的方法包括脱脂、酸洗、电解除锈和活化等。
这些步骤可以去除杂质和氧化物，并提高基材的表面活性。
3. 电镀过程：电镀过程通过电解槽中的电流和电解液中的金属离子来实现。
在电解槽中，工件作为阴极放置，金属电解液中的金属离子由阳极释放。
金属离子在电解液中移动并与工件的表面反应，形成金属沉积层。
4. 后处理：电镀完成后，需要进行后处理以提高镀层的质量和外观。
常见的后处理包括洗涤、中和、抛光、防氧化和烘干等。
三、电镀的应用电镀在各个行业中起着重要作用。
以下是一些常见的应用领域：1. 五金制品：镀铬、镀镍、镀锌等电镀方法广泛应用于五金制品的表面处理上，以提高其外观质量和耐腐蚀性。
2. 汽车工业：电镀在汽车制造中有重要的应用，如镀铜、镀镍、镀锌等涂层的使用，可以提高汽车零部件的抗腐蚀性能。
3. 电子行业：电镀在电子产品的制造过程中起着关键作用。
例如，在电路板制造中，电镀可以用于金手指的制备，以实现电路板与其他设备的连接。
4. 配饰制造：珠宝、手表、眼镜等配饰制造行业也广泛应用电镀技术，以增加产品的美观性和耐磨性。
总之，电镀是一种常见的金属表面处理技术，通过在基材表面形成一层金属沉积层，可以提高产品的外观、耐蚀性和导电性能。
电镀工艺基本知识-全
电镀工艺基本知识电镀工艺是利用电解的原理将导电体铺上一层金属的方法。
电镀是指在含有预镀金属的盐类溶液中，以被镀基体金属为阴极，通过电解作用，使镀液中预镀金属的阳离子在基体金属表面沉积出来，形成镀层的一种表面加工方法。
镀层性能不同于基体金属，具有新的特征。
根据镀层的功能分为防护性镀层，装饰性镀层及其它功能性镀层。
电镀时，镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。
能增强金属的抗腐蚀性（镀层金属多采用耐腐蚀的金属）、增加硬度、防止磨耗、提高导电性、光滑性、耐热性和表面美观。
工艺过程一般包括电镀前预处理，电镀及镀后处理三个阶段。
完整过程：1、浸酸→全板电镀五金及装饰性电镀工艺程序：铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级→浸酸→镀锡→二级逆流漂洗2、逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干塑胶外壳电镀流程：化学去油.--水洗--浸丙酮---水洗---化学粗化水洗敏化--水洗--活化--还原--化学镀铜--水洗光亮硫酸盐镀铜--水洗--光亮硫酸盐镀镍--水洗--光亮镀铬--水洗烘干送检。
技术问题解决在以上流程中.最易出现故障的是光亮硫酸盐镀铜.其现象是深镀能力差及毛剌、粗糙等.对深镀能力差，应区别对待.如果低电流区不亮，而高电流区很亮且偏于白亮，则可考虑N(乙撑硫脲）是否过多.调整办法逛加入适量M(2—巯基苯骈'眯脞）及SP(聚二硫二丙烷磺酸钠），如仍不行，可加入50〜100ml双氧水搅拌10分钟试镀.如果低电流区不亮.高电流区很亮且偏于桔红色亮，测可考虑M是否过多.调整办法是加适量N及P(聚乙二醇），如仍不行，可加入50~100ml双氧.水搅拌10分钟试镀，如果低电流区不亮，而高电流K亮度亦差，则可考虑N或M 是否过少.调整办法是加入适量M或N(亦可同时加入适量SP).如果高电流区长毛刺，通常加入适当SP即可消除.如果铍层表面无论轫上还是朝下均有细麻砂，则M过多，可添加适量P来消除.但若镀层表面轫上有麻砂,则应考虑是否有铜粉的缘故,可加入50ml双氧水来消除.一般说来，光亮镀铜液在每天下班时应加入50ml 双氧水。
电镀的工艺(3篇)
第1篇一、电镀工艺的基本原理电镀工艺的基本原理是利用电解质溶液中的金属离子在电极表面还原成金属，从而在工件表面形成一层金属薄膜。
电镀过程中，工件作为阳极，金属离子作为阴极，电解质溶液作为介质。
1. 电解质溶液：电解质溶液是电镀工艺的核心，它含有待镀金属的离子。
根据镀层材料的不同，电解质溶液的种类也有所区别。
2. 阳极：阳极是电镀过程中提供金属离子的电极，通常使用与镀层材料相同的金属或导电材料。
3. 阴极：阴极是电镀过程中沉积金属薄膜的电极，通常使用工件。
4. 外加电源：外加电源提供电镀过程中的电流，促使电解质溶液中的金属离子还原成金属。
二、电镀工艺流程1. 工件预处理：工件预处理是电镀工艺的第一步，主要包括表面清洗、去油、去锈、去氧化膜等，以确保工件表面干净、平整。
2. 电镀液配制：根据镀层材料的要求，配制相应的电解质溶液。
3. 电镀：将工件放入电解质溶液中，接通电源，使工件成为阴极，阳极接通电源。
在电解过程中，金属离子在工件表面还原成金属，形成镀层。
4. 镀层后处理：镀层后处理包括清洗、干燥、抛光等，以提高镀层的质量和外观。
5. 检验：对镀层进行质量检验，确保镀层厚度、均匀性、结合力等符合要求。
三、电镀工艺分类1. 按镀层材料分类：包括镀锌、镀镍、镀铜、镀银、镀金等。
2. 按镀层用途分类：包括装饰性电镀、功能性电镀、耐磨性电镀、耐腐蚀性电镀等。
3. 按电镀工艺分类：包括酸性电镀、碱性电镀、中性电镀、盐浴电镀等。
四、电镀工艺应用1. 金属制品：电镀工艺广泛应用于金属制品的表面处理，如汽车零部件、自行车、手表、首饰等。
2. 电子产品：电镀工艺在电子产品中的应用非常广泛，如手机、电脑、家电等。
3. 医疗器械：电镀工艺可以提高医疗器械的耐腐蚀性和耐磨性，如手术刀、牙科器械等。
4. 建筑材料：电镀工艺在建筑材料中的应用包括镀锌钢管、镀锌铁丝等。
5. 航空航天：电镀工艺在航空航天领域的应用包括飞机、火箭等零部件的表面处理。
电镀的原理
电镀的原理
电镀是一种利用电化学原理在导电基材上沉积一层金属或合金的工艺。
它广泛
应用于工业生产中，可以提高材料的耐腐蚀性、导电性和美观性。
电镀的原理主要包括电化学反应和电镀过程两个方面。
首先，电化学反应是电镀的基础。
在电镀过程中，金属离子在电解液中发生氧
化还原反应，从而沉积到基材表面形成金属层。
这一过程涉及到阳极和阴极两个电极，阳极上的金属被氧化为离子溶解到电解液中，而阴极上的金属离子被还原为金属沉积到基材表面。
这种电化学反应是电镀能够实现的基础，也是电镀过程中最关键的一环。
其次，电镀过程是实现电化学反应的具体操作。
在电镀过程中，首先需要准备
好电解槽和电解液。
电解槽是容纳电解液和工件的容器，通常由绝缘材料制成以防止漏电。
电解液是电镀过程中的重要介质，它包含有金属离子和其他添加剂，可以影响电镀层的性能和外观。
接下来是将工件作为阴极放入电解槽中，而金属块或片作为阳极放入电解槽中。
然后通过外加电源施加电压，使得阳极发生氧化反应释放金属离子，而阴极发生还原反应沉积金属层。
最后，通过控制电镀时间和电流密度，可以控制电镀层的厚度和均匀性。
总的来说，电镀的原理是利用电化学反应在导电基材上沉积金属层。
通过合理
的电镀工艺，可以获得具有一定性能和外观要求的电镀层。
电镀工艺的发展和应用，不仅提高了材料的性能，也丰富了人们的生活。
电镀基础(滚镀工艺与装载量标准)

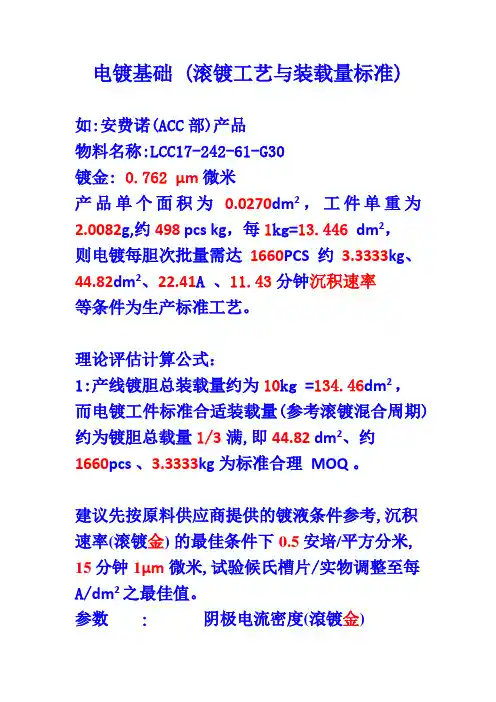

电镀基础 (滚镀工艺与装载量标准)
如:安费诺(ACC部)产品
物料名称:LCC17-242-61-G30
镀金: 0.762 μm 微米
产品单个面积为0.0270dm2，工件单重为2.0082g,约498 pcs kg，每1kg=13.446 dm2，
则电镀每胆次批量需达1660PCS约3.3333kg、44.82dm2、22.41A 、11.43分钟沉积速率
等条件为生产标准工艺。
理论评估计算公式：
1:产线镀胆总装载量约为10kg =134.46dm2 ，而电镀工件标准合适装载量(参考滚镀混合周期)约为镀胆总载量1/3满,即44.82 dm2、约
1660pcs 、3.3333kg为标准合理MOQ 。
建议先按原料供应商提供的镀液条件参考,沉积速率(滚镀金) 的最佳条件下0.5安培/平方分米, 15分钟1μm微米,试验候氏槽片/实物调整至每A/dm2之最佳值。
参数 : 阴极电流密度(滾镀金)
范围 : 0.2-1.0 安培/平方分米
最佳值 : 0.5 安培/平方分米
理论电镀:0.762μm厚度，在22.41A电流，
生产所需11.43 分钟。
2:建议在批量不够情况下搭配合适专用配料电镀，尽量让ASD=电流/产品面积等条件较接近镀液标准要求。
Simon 2014.09.30。
电镀基本工艺流程
电镀基本工艺流程电镀是一种通过在物体上镀上一层金属薄膜的工艺，常用于装饰、防护和改善物体的功能。
电镀工艺流程可以分为准备工作、前处理、电镀、后处理和质量检验等几个阶段。
本文将详细介绍电镀的基本工艺流程。
首先是准备工作。
在进行电镀之前，需要对待镀物进行彻底的清洁和表面处理，以确保电镀层的附着力和均匀性。
这包括去除表面的污垢、油脂和氧化物等，常用的方法有机械抛光、酸洗和溶剂清洗等。
接下来是前处理。
前处理是为了提高待镀物的表面粗度和增加其与电镀液的接触面积，以改善电镀层的均匀性和附着力。
常用的前处理方法有研磨、电解抛光和化学清洗等。
其中，研磨是通过机械磨削使待镀物表面变得平滑，电解抛光是通过电解作用去除表面的氧化物和污垢，化学清洗则是使用化学溶剂清除表面的杂质。
然后是电镀阶段。
电镀是利用化学反应将金属离子在待镀物表面还原成金属或与其它物质结合形成金属化合物，形成均匀致密的金属薄膜。
常用的电镀方法有电解镀、化学镀和蒸镀等。
其中，电解镀是最常见的电镀方法，通过在电解液中施加电流，使金属离子在待镀物表面析出，形成金属层。
化学镀是利用化学反应在待镀物表面沉积金属，与电解镀相比，不需要外加电流。
蒸镀则是将金属加热至蒸发，然后在待镀物表面沉积。
接下来是后处理。
后处理是为了改善电镀层的外观和性能，常用的后处理方法有热处理、抛光和电镀后涂层等。
热处理可以提高电镀层的硬度和耐磨性，抛光则可以消除表面的缺陷和提高光泽度，电镀后涂层可以增加电镀层的耐腐蚀性和耐磨性。
最后是质量检验。
质量检验是为了确保电镀层的质量和性能符合要求，常用的测试方法有厚度测量、附着力测试和耐腐蚀性测试等。
厚度测量可以确定电镀层的厚度是否符合要求，附着力测试可以评估电镀层与基材的结合情况，耐腐蚀性测试则可以确定电镀层的耐腐蚀性能。
总结起来，电镀的基本工艺流程包括准备工作、前处理、电镀、后处理和质量检验。
每个阶段都起着至关重要的作用，只有每个步骤都严格按照要求进行，才能保证电镀层的质量和性能。
电镀基础知识及工艺流程简述
电镀基础知识及工艺流程简述工艺流程通常包括以下步骤：1. 准备基材：首先需要对基材进行清洗、去油、去污等处理，以确保金属离子能够均匀地沉积在表面上。
2. 预处理：包括除锈、脱脂、除氧化膜等工序，以确保金属表面的质量和清洁度。
3. 镀前处理：对基材进行酸洗、活化处理等，以增强表面的粗糙度和活性，有利于金属离子的沉积。
4. 电镀：将基材作为阴极，将金属的阳极放入含有金属离子的电解液中，施加一定的电压使金属离子沉积在基材表面上。
5. 清洗：将电镀后的基材进行清洗，去除电解液、残留物等。
6. 后处理：对电镀后的基材进行抛光、烘干等处理，以提高表面的光洁度和耐腐蚀性。
电镀工艺流程中的每个步骤都非常重要，影响着最终电镀层的质量和性能。
只有严格控制每个环节，才能获得高质量的电镀产品。
电镀是一种广泛应用的表面处理工艺，通过在金属表面形成均匀、致密、具有特定性能的金属薄膜，来改善金属的耐腐蚀性、耐磨性、导电性、外观和机械性能。
电镀工艺通常使用的金属包括镍、铬、铜、锌、金、银等，不同金属的电镀层具有不同的特性和应用范围。
在电镀工艺中，首先是基材的准备工作。
基材通常是金属制品，如铜、铁、铝等，必须经过清洗和去油等预处理过程，以确保表面没有杂质和氧化物。
只有确保基材表面的纯净和平整，金属离子才能均匀地沉积在其表面。
接下来是镀前处理，主要包括除锈、脱脂、活化等工序。
其中除锈是将基材表面的氧化铁等杂质去除，以保证金属离子的沉积均匀。
脱脂是将表面的油脂和污垢去除，活化则是提高基材表面的活性，增强金属离子的沉积性能。
在完成镀前处理后，即可进行电镀。
电镀分为镀前处理、电镀和后处理三个阶段。
在电镀阶段，需要将经过准备的基材作为阴极，放置于含有金属离子的电解液中，同时将金属的阳极放入电解液中。
通过施加电压，金属离子便会沉积在基材表面，形成金属的电镀层。
在整个电镀过程中，需要严格控制电镀参数，包括电流密度、电镀时间、温度、搅拌速度等，以确保电镀层的厚度、致密性和均匀性。
电镀基础知识
目 录
录
第六章 磷化
第一章 电镀基础 上一页
下一页 退 出 第三章 镀锌 第二章 电镀工艺流程
第七章 热浸镀锌 第八章 挂镀
第四章 锌铬酸盐
第五章 煮黑
第九章 镀镍
第十章 镀铬
第一章
目 录 返 回
上一页
下一页 退 出
电镀是获得金属保护层的主要方法之一，根 据对电镀层不同的要求，电镀层可分为：防护性 镀层、防护装饰性镀层、耐磨和减磨镀层、电性 能镀层、磁性能镀层、可焊性镀层、耐热镀层、 修复用镀层以及一些其它特殊功能性要求镀层。 电镀是一种电化学过程，也是一种氧化还原过 程。电镀的基本过程（以锌为例）是将零件浸在 金属盐的溶液中作为阴极，金属锌块作阳极，接 通直流电源后，在零件上就会沉积出金属锌镀 层。
四、浸药
目 录 返 回
上一页
下一页 退 出
1、开机工作时要将药桶内温度调到25—30℃，粘 度在55-85秒要搅拌均匀，产品浸泡时间在10—20秒， 因在生产中会有少量的砂粒带入桶中，所以，浸药桶内 药液需每周过滤一次，做螺帽时则须多过滤，以防砂粒 沉积在牙纹当中，生产过程中要随时测量药液的温度、 粘度。
第二章
目 录
常见的工艺流程： 前处理（ 化 学 除
上一页
下一页 退 出
电化学除油
油 化学除锈或喷砂
活化 ） 后处理
电镀 （镀锌、镍、铜铬等） （ 钝化 封闭 脱水
烘干 ）
注：每道工序之间都有水洗。
一、前处理
目 录 返 回
㈠、除油：
1、有机溶剂除油：利用有机溶剂能溶解两类 油脂的特点。 2、化学除油（碱液除油）借助于溶液皂化与 乳化作用以达到除去两类油污的目的。所谓皂化 就油脂与除油液中的碱起化学反应生成肥皂的过 程，动植物油中的主要成份硬脂酸酯与氢氧化钠 的化学反应是：
电镀工艺基础知识
２、电镀新工艺介绍２ .1合金电镀合金电镀一直是电镀新工艺开发的重要领域。
以往为取代昴贵的镀镍而开发的铜锡合金，就曾经是一种新工艺。
现在的代镍和节镍镀层，也都是各种合金。
因为合金可以综合单一金属的优点，并具有单一金属所不具备的新的特性，比如硬度、耐腐蚀性、功能性等。
现在已经认识到，电镀作为一种湿法冶金技术，能生产出用电、热方法做不到的新合金。
包括在制作非晶态材料和纳米材料方面，电镀技术都是有优势的。
合金电镀的原理在传统的理论中是要求两种共沉积的金属的电极电位要接近，如果一个的电位较正，另一个的电位较负，就要采用络合剂将正电位的金属的离子络合，使之放电电位向负的方向移动，与另一金属的电位相近，达到共沉积的目的。
这在现在也仍然对合金新工艺的开发有指导意义。
但是现在越来越多的合金中的另一种成分的量非常小，就是这种少量的金属分散在另一金属中，却改变了金属的性能。
用传统冶金学的观点是这些掺入的金属是占据在主体金属的某些晶格位上，从而改变了金属的物理性能。
但实际上，用火法冶金很难把微量金属分散到另一金属中去，而采用电镀的方法则比较容易做到。
不过电镀方法得到的合金的结构是否符合冶金学的原理，则是值得探讨的课题。
现在已经得到应用的新合金工艺有锌系列，镍系列，铜系列，锡系列，银系列等。
锌作为钢铁的优良廉价的防护性镀层被广泛地采用 , 但是自从日本汽车打进欧洲和北美市场,汽车的耐盐防护性就提到了议事日程。
〈1〉在开展高耐蚀性镀层的研究中，锌合金的研究引人注目。
最先出现的是锡锌合金，这种合金的含锌量在３０％左右时耐盐水喷雾时间最长，出现红锈的时间可达１５００个小时以上。
最开始进入实用化的工艺是７０年代末的有机羧酸的中性镀液，后来有柠檬酸镀液，现在我公司已经开发出硫酸盐光亮镀锡锌工艺。
在锡锌工艺之后出现的是锌镍工艺。
这种工艺由于含镍量在５－１０％，成本比锡锌要低，因此很快得到普及。
最先出现的是用于钢板连续电镀的硫酸盐工艺，这大约在１９８２年前后。
电镀的基础知识
电镀的基础知识1. 1电镀定意电镀(electroplating)是⼀种电离⼦沉积过程(electrodepos- ition process)，是利⽤电极(electrode)通过电流，使⾦属附着在物体表⾯上，其⽬的为改变物体表⾯的特性或尺⼨。
1. 2电镀⽬的是在基材上镀上⾦属镀层(deposit)，改变基材表⾯性质或尺⼨。
例如赋予⾦属表⾯的光泽美观、物品防锈、防⽌磨耗；提⾼导电度、润滑性、强度、耐热性、耐候性；热处理的防渗碳、氮化；尺⼨或磨耗的零件修补。
1. 3各种镀⾦⽅法电镀法(electroplating) ⽆电镀法(electroless plating)热浸法(hot dip plating) 熔射喷镀法(spray plating)塑料电镀(plastic plating) 浸渍电镀(immersion plating)渗透镀⾦(diffusion plating) 阴极溅镀(cathode supptering)真空离⼦电镀(vacuum plating) 合⾦电镀(alloy plating)复合电镀(composite plating 局部电镀(selective plating)穿孔电镀(through-hole plating) 笔电镀(pen plating)电铸(electroforming)1.4 电镀基本知识电镀⼤部分是在液体(solution)下进⾏，⽽且⼤多是在⽔溶液(aqueous solution)中电镀，⼤约有30种的⾦属可由⽔溶液进⾏电镀，例如：铜Cu、镍Ni、铬Cr、锌Zn、镉Cd" 、铅Pb、⾦Au、银Ag、铂Pt、钴Co、锰Mn、锑Sb、铋Bi、汞Hg、镓Ga、铟In、铊、As、Se、T e、Pd、Mn、Re、Rh、Os、Ir、Nb、W等等。
有些⾦属必须由⾮⽔溶液进⾏电镀，例如：锂、钠、钾、铍、镁、钙、锶、钡、铝、La、Ti、Zr、Ge、Mo等等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• g.珍珠镍又称缎面镍、沙丁镍，外观为乳白色，光泽柔和，内应力低， 防腐蚀性好，是一种优良的防护装饰性镀层。珍珠镍可以直接作为防 护装饰性涂层，也可以在珍珠镍上再镀覆其他金属，如铬、金、银等， 形成沙铬、沙金和沙银，其防护装饰效果更强。目前，珍珠镍镀层已 经在汽车装饰、电子产品、日用五金、文化用品等行业中得到广泛应 用。 目前珍珠镍电镀方法是在瓦特镍镀液(镍基础液)中加入低浊点的非 离子表面活性剂，形成乳浊液，利用液滴在阴极表面的吸附与脱附， 得到珍珠镍镀层，采用这种方法制得的珍珠镍镀层表面有无数重叠的 凹坑，在宏观上表现出柔和的珍珠效果。 1）. 添加剂的用量对珍珠镍镀层的影响 添加剂A其主要作用是细化晶粒，减小镀层的内应力，提高或调节 镀层的光泽，并在一定程度上提高镀液的抗杂能力，其用量限制不严， 但添加量过低镀层没有光泽，过高则镀层太亮影响珠光效果，一般为 6～8mL／L。 添加剂B当瓦特镍镀液中添加剂B的加入量小时，得到的镍镀层珍 珠效果很淡，而添加剂B的加入量过大时，镀镍层应力增大，电极表 面出现黑点，镀层的珠光效果也很差。一般添加剂B 的加入量应控制 在10～16 mL／L，
(3)耐热性 耐热性主要取决于金属镀层（镍、铬）本身的耐 热能力,以及金属镀层的结合力. (4)机械强度 电镀件的机械强度与材料（镍、铬）有密切相 关,一般情况下, 电镀后其钢性均有所提高.
2 影响金属与材料结合力力的主要因素
(1)钢板 为了保证镀层与钢板基体的结合力,在选择钢板时应 当考虑:钢板的尺寸、型号、材料的均匀性及稳定性,钢 板表面的硬度要适中, 内应力（ 205 N/mm2)，抗拉强度 （520N/mm2), 采用具有良好电镀性能的钢板等等。 (2)拉丝 钢板上的拉丝纹路深浅要一致，目前采用进口2000 目水砂纸，其次不能出现斜丝、乱丝，否则也会出现钢 板与电镀镍之间的结合力。 (3)钢板表面预处理 钢板表面预处理工序是指主要有拉丝 （机械粗化）、脱脂、活化,这些工序对结合力的影响都 很大 。 (4) 镀层厚度 镀层的结合力与它的结构有关,其原因有两个 方面:第一,不同厚度的镀层所具有的应力大小不同.第二, 镀层结构不同,镀层与钢板的热膨胀系数不同,镀层的韧 性也不同.
电镀基础镍镀液成分: 硫酸镍 250~300g/L 氯化镍 40~45g/L 硼酸 40~45g/L PH 3.8~4.4 比重 25~30 温度 50~60℃
• a.硫酸镍提供镍离子,如果硫酸镍含量低,电流效率会降低,从 而导致沉积速度减慢或电流密度范围减小.反之硫酸镍增加, 电流效率随之增加,沉积速度增加.但硫酸镍太高,会降低阴 极极化作用,而使镀层结晶粗糙. • b.氯化镍提供镍离子和氯离子,其中氯离子是去极化剂,促进 阳极溶解,以免造成阳极钝化而使溶液中镍离子降低. • c.硼酸是缓冲剂.起到调节溶液中PH作用,如果硼酸含量不 够(低于20)溶液的PH会上升,导致高区烧,起针孔等. • d.PH值—镀镍槽液的PH需控制在3.8~4.4之间。PH过高时， 由于电镀过程中阴极会不断地析出氢气，电镀液中阳极会 造成氢氧化镍胶体生成，堵塞钛篮袋从而影响阳极溶解。 同时阴极有氢气泡的滞留，会造成电镀层出现针孔（凹 点）。PH过低，会抑制光亮剂发挥作用，使产品表面无光 泽。 • e.温度—操作温度维持在55℃。T过高，将会发生镍盐水解， 生成氢氧化镍胶体，会造成电镀层出现针孔（凹点），同 时还会降低阴极极化。T过低，硼酸溶解度下降，硼酸结晶， 造成产品表面麻点多。
第三章 电镀工艺
• 1 工艺流程
⑴电镀前处理 钢板拉丝→脱脂→丝印感光油墨→烘烤→冷却→菲 林曝光→显影 → 贴胶带封边 ⑵电镀处理 上挂→电解去铬→水洗*3次→手工除油→水洗*6次 → 酸活化→ 水洗*3次→电镀光亮镍 → 水洗*3次 →电镀装饰铬（或电镀珍珠镍、电镀金、三价黑 铬、三价白铬）
2 工艺说明
• 4）. 镀液温度对镍镀层的影响
镀液温度应控制在50～60℃ 之间。镀液温度低于50℃ 时，镀层的珠光效果较淡：随着镀液温度的升高，镀液中 镍离子的还原速度和乳滴的移动速度相应加快，出沙时间 缩短，珠光效果增强；但温度高于60 ℃时，添加剂易发 生分解，在镀层表面形成黑点。 • h.电镀过程的驱动力是电流,电流大的部位镀层厚,而电流 在电镀件上的分布于工件的形状及工件与阳极(钛篮筐)的 距离有关.工件突出的部位电流大;凹陷的部位电流小;接近 阳极的部位电流大;远离阳极的部位电流小;当然通过添加 添加剂可以缩小高低电流区的厚度差;也可以采用辅助阳 极的办法来认为提高低电流区的电流,当然还有降低主盐 浓度,阴极屏蔽等方法.电镀中镀层厚度均匀性可以用分散 能力来表示.
3
ห้องสมุดไป่ตู้
电镀原理
在盛有电镀液的镀槽中，经过清理和特殊预处理的待镀件作为阴极， 用镀覆金属制成阳极，两极分别与直流电源的负极和正极联接。电镀 液由含有镀覆金属的化合物、导电的盐类、缓冲剂、pH调节剂和添加 剂等的水溶液组成。通电后，电镀液中的金属离子，在电位差的作用 下移动到阴极上形成镀层。阳极的金属形成金属离子进入电镀液，以 保持被镀覆的金属离子的浓度。在有些情况下，如镀铬，是采用铅、 铅锑合金制成的不溶性阳极，它只起传递电子、导通电流的作用。电 解液中的铬离子浓度，需依靠定期地向镀液中加入铬化合物来维持。 电镀时，阳极材料的质量、电镀液的成分、温度、电流密度、通电时 间、搅拌强度、析出的杂质、电源波形等都会影响镀层的质量，需要 适时进行控制。
• f.光镍光剂在市场上常见的分为主光剂,柔软剂,辅助剂,湿 润剂等.其中主光剂起细化晶粒增加整平增强出光能力等 作用.主光剂含量不足时,容易出现发白发雾,出光缓慢,高电 位烧焦等现象发生.含量偏高则增加镀层应力,使镀层中有 机物含量增加,导致发脆或套铬发白发花发黄等现象发生. 柔软剂,改变低区镀层的光亮度,中和主光剂产生的拉应力. 辅助剂是辅助主光剂以达到更好的出光效果.湿润剂是通 过表面活性剂在阴极表面的吸附,使氢气泡不能在工件表 面滞留,而减少针孔的产生.湿润剂的使用应该适量,如果含 量偏高,活性剂有机物吸附在表面不能洗净,导致套铬出现 鱼鳞状发花.
• 此时可得到珠光效果理想的镍镀层，在珍珠镍镀层表面存在很多重叠 的凹坑，直径大约在20～30 um之间。光照射时，镀层表面发生较强 的漫反射，外观柔和，有珍珠效果。添加剂B加入到瓦特镍镀液中会 形成许多细小的“乳滴”，均匀地分散于镀液中。乳滴表面因吸附阳 离子表面活性剂而带正电，电镀时这些乳滴在电场的作用下吸附在阴 极表面，阻止了镍离子在阴极上的沉积，乳滴脱附后镍离子则可以正 常沉积。这种阴极表面上乳滴的反复吸附、脱附现象导致镀层表面出 现了无数的凹坑，在宏观上就使镀层产生了珍珠效果。添加剂B含量 较少时，在阴极表面吸附的乳滴少，得到的镍镀层表面凹坑少，珠光 效果很淡；而添加剂B含量较多时，镀液中颗粒在阴极表面大量吸附， 严重影响了镍的正常沉积，镀镍层表面质量变差，基本无珠光效果。 2） .镀液基础成分对珍珠镍镀层的影响 镀液中硫酸镍含量在400～450g／L范围内均能得到良好的珍珠镍 镀层，而且随着硫酸镍浓度的升高，镀层的出沙时间缩短。在镀液中 加入氯化镍30～40g/L可增加镀液的导电能力，并使阳极活化，促进 阳极正常溶解，但氯化镍浓度过高会造成镀层内应力增加，并影响镍 镀层的珠光效果。硼酸作为缓冲剂，用量应控制在30～40g/L 3 ）.镀液pH对镍镀层的影响 pH过低时，沉积过程电极表面析氢较严重，镀层表面出现“气流” 痕迹；pH过高时，镀镍层的珠光效果差，而且镀层脆性大。
• ⑷铬 铬是银白色来蓝光的金属,具有非常强的反光性能.在大 气环境下容易生成一层钝化膜,在膜的保护下,能够长期保 持非常美丽的金属光泽,是防护装饰镀层中运用最广的镀 种之一.在电镀行业中,镀铬的种类很多,在这里我们只谈电 镀中运用居多的装饰六价铬、装饰三价白铬、环保三价黑 铬几种.
• 装饰六价铬俗称光铬,其镀液主要组成成分包括:铬酐,硫酸和少量三价 铬.根据铬酸含量高低分为高浓度镀铬,中浓度镀铬,低浓度镀铬, 常见 的镀铬液配方为: （高浓度镀铬） • 铬酐 250-300克／升 硫酸 2.5克／升 三价铬 1-5克／升 温度 35-40℃ 比重 18-22 铬酐的含量越高,溶液导电性能越高,溶液覆盖能力也随之提高,但电流 效率以及镀层光泽性能有所降低.硫酸含量太低,低电位区易出现彩虹 色镀层或出现发白发花现象,随着硫酸浓度升高镀层光泽性致密性有所 提高,但镀液的覆盖能力明显降低.三价铬是必不可少的一种成分之一, 含量太低镀层沉积速度慢,柔软,覆盖能力差;含量太高,镀层粗糙,光泽 性差,光亮范围小.三价铬含量高时用大阳极小阴极电解来降低.电铬时, 温度是直观重要的参数之一,温度高覆盖能力明显减小,太低上限电流 密度值减小
• (1) 除油 除油是通过乳化反应、皂化反应以及溶剂溶解等 原理除去工件表面的各种有机、无机油污等.除油包括有 机溶剂除油、化学除油、电化学除油、超声波除油等.在 电镀中经常用到的是超声波化学除油.工艺参数配比：脱 脂剂浓度50-55g/l,温度50-60℃.本公司用抗电镀油墨为酸 性，因此不能长时间浸泡在除油水中，容易损坏油墨层。 • (2) 酸活化 酸活化是通过5%硫酸常温下,中和残留在钢板 表面的除油水,其二是去除钢板氧化层，增强钢板与镍的 结合力。
第二章 电镀件的主要性能
1 电镀件的主要性能是指工件与金属的结合力、 抗蚀性能、耐热性 、机械强度
(1)结合力 结合力的大小与材料本身有关（SUS304钢 板、厚度0.35MM、尺寸32*40CM）,化学、物理性能有 关,不同种类的材料与金属镀层之间的结合力相差很大. (2)抗蚀性能 电镀件因镀层组合以及镀层厚度的不同,其 抗蚀性能有很大差别. 电镀件的抗蚀性之所以比具有同 样镀层的金属件高,是因为电镀件的腐蚀不同于金属件的 腐蚀.首先, 电镀件是按照阳极保护机理腐蚀的,轻者因镀 层完全被腐蚀,导致镀层溶解,镀层完全脱落.因此,对于要 求抗蚀性能很高的电镀件,应采用双层镍或多层镍体系. 其次, 金属镀层不可能形成腐蚀电池原理,即使出现腐蚀, 也不可能向深度延伸,只作横向扩展 .
