电镀基本工艺流程
电镀生产工艺流程
电镀生产工艺流程
1.原材料准备：
首先需要准备电镀原材料，包括金属材料需要电镀的零件、电解液、电极等。
2.表面准备：
将待电镀零件进行表面清洗，去除表面的油污、灰尘和氧化物，以便电镀液更好地与表面接触。
清洗方法包括溶剂清洗、酸洗和碱洗等。
3.预处理：
预处理是为了提高电镀层与基材的结合力和均匀性。
常见的预处理方法包括活化、脱脂、除锈等。
4.电解液配制：
根据所需的电镀层的性能和要求，选择合适的电解液，并按照一定的配方和浓度进行调配。
5.电解槽组装：
将电解液倒入电解槽中，并安装电极和待电镀零件。
电极通常是一个导电性好且不会被电解液腐蚀的金属材料，例如铜。
6.电镀：
将电解槽中的电极接通电源，通过电解作用，金属离子在电解液中被氧化，转化为金属原子或金属离子，然后被还原到带电极上，形成金属沉积。
7.定型：
经过一段时间的电镀后，电镀层会逐渐增厚，达到所需的厚度后，将
待电镀零件从电解槽中取出，进行冲洗和干燥。
8.表面处理：
根据实际需求，对电镀层进行进一步的处理，如抛光、喷漆等，以提
高电镀层的光泽度和装饰性。
9.质检：
对镀件进行质量检验，包括外观质量检验、厚度检测、附着力测试等。
10.包装和出厂：
经过质检合格的电镀件，进行包装，以防止在运输和存储过程中的损坏。
然后出厂销售或使用。
以上是一种常见的电镀生产工艺流程，根据不同的金属材料和要求，
工艺流程可能会有所不同。
电镀工艺流程
电镀工艺流程资料(一)ⅠCu流程：上料→酸浸（1）→酸浸（2）→镀铜→双水洗→抗氧化→水洗→下料→剥挂架→双水洗→ⅡCu流程：上料→清洁剂→双水洗→微蚀→双水洗→酸浸→镀铜→双水洗→℃以上。
在材质上，则须对耐腐蚀性进行了解，避免超出特性极限，对镀铜而言，石英及铁弗龙都是很适合的材料。
电镀工艺流程资料(二)°斜角移动为佳，但一般都采有用垂直向摆动，较佳的位移量约在0.5~1.8m/min，而每st roke长约5~15cm之间。
在设定条件时，应注意不可造成因频率过高，使板子本身摆动，而减小孔内药液穿透量。
a. 过滤粒径：一般采用5u或10u滤蕊。
若非环境控制良好，使用更小滤蕊可能造成滤材更换，损耗过多。
b. 材质有多种材质供选择，不同系统光泽剂会有不同之限制，其中PP最具体广用性。
c. Leaching：即便为适用材质之滤蕊，亦须经过Leaching处理（热酸碱浸洗程序）。
a. 整流器最上限、最下限相对容易10%，系不稳定区域，应避免使用。
“局部阳极”≥99.9% P:0.04~0.06% O≤0.05%Fe≤0.003% S≤0.003% Pb≤0.002%Sb≤0.002% AS≤0.001% N≤0.002%b. 可能状态下尽量不要使用钛篮，因为钛篮将造成 Carriey或High Current Dewsity Brightener增加约20%的消耗，而不使用钛篮的状态，则须注意使阳极高出液面1~2英寸。
c. 对阳极袋的考虑，基本上与滤蕊相同，一般常用Napped p.p或Dynel，并可考虑双层使用，唯阳极袋须定期清洗，以避免因过量的阳极污泥造成阳极极化。
d. 一般均认为阴阳极之比例应在1.5~2︰1,但由于高速镀槽之推出，较佳的考虑是，控制阳极的相对电流密度小于20ASF，来决定阳极的数量，在使用钛篮的状态，其面积的计算，约为其（前+左+右）面积之1.4倍，亦即以钛篮正面积核算其电流密度约应小于40ASF。

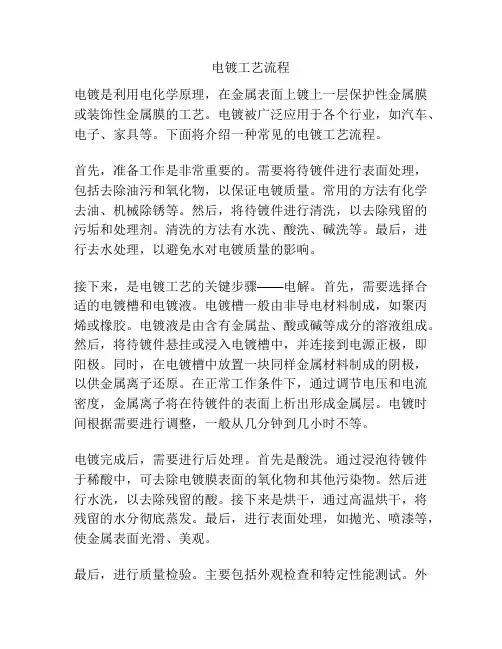

电镀工艺流程
电镀工艺流程电镀是利用电化学原理，在金属表面上镀上一层保护性金属膜或装饰性金属膜的工艺。
电镀被广泛应用于各个行业，如汽车、电子、家具等。
下面将介绍一种常见的电镀工艺流程。
首先，准备工作是非常重要的。
需要将待镀件进行表面处理，包括去除油污和氧化物，以保证电镀质量。
常用的方法有化学去油、机械除锈等。
然后，将待镀件进行清洗，以去除残留的污垢和处理剂。
清洗的方法有水洗、酸洗、碱洗等。
最后，进行去水处理，以避免水对电镀质量的影响。
接下来，是电镀工艺的关键步骤——电解。
首先，需要选择合适的电镀槽和电镀液。
电镀槽一般由非导电材料制成，如聚丙烯或橡胶。
电镀液是由含有金属盐、酸或碱等成分的溶液组成。
然后，将待镀件悬挂或浸入电镀槽中，并连接到电源正极，即阳极。
同时，在电镀槽中放置一块同样金属材料制成的阴极，以供金属离子还原。
在正常工作条件下，通过调节电压和电流密度，金属离子将在待镀件的表面上析出形成金属层。
电镀时间根据需要进行调整，一般从几分钟到几小时不等。
电镀完成后，需要进行后处理。
首先是酸洗。
通过浸泡待镀件于稀酸中，可去除电镀膜表面的氧化物和其他污染物。
然后进行水洗，以去除残留的酸。
接下来是烘干，通过高温烘干，将残留的水分彻底蒸发。
最后，进行表面处理，如抛光、喷漆等，使金属表面光滑、美观。
最后，进行质量检验。
主要包括外观检查和特定性能测试。
外观检查可以通过目视和显微观察进行，以检查电镀层的光滑度、均匀性和密实性。
特定性能测试可以根据具体要求进行，如耐腐蚀性测试、硬度测试等。
总的来说，电镀工艺流程包括准备工作、表面处理、电镀、后处理和质量检验几个关键步骤。
每个步骤都需要严格控制，以保证电镀质量和产品性能。
不同的材料和要求可能需要不同的电镀工艺流程，但以上介绍的是一种常见的电镀工艺流程。
电镀的工艺(3篇)
第1篇一、电镀工艺的基本原理电镀工艺的基本原理是利用电解质溶液中的金属离子在电极表面还原成金属，从而在工件表面形成一层金属薄膜。
电镀过程中，工件作为阳极，金属离子作为阴极，电解质溶液作为介质。
1. 电解质溶液：电解质溶液是电镀工艺的核心，它含有待镀金属的离子。
根据镀层材料的不同，电解质溶液的种类也有所区别。
2. 阳极：阳极是电镀过程中提供金属离子的电极，通常使用与镀层材料相同的金属或导电材料。
3. 阴极：阴极是电镀过程中沉积金属薄膜的电极，通常使用工件。
4. 外加电源：外加电源提供电镀过程中的电流，促使电解质溶液中的金属离子还原成金属。
二、电镀工艺流程1. 工件预处理：工件预处理是电镀工艺的第一步，主要包括表面清洗、去油、去锈、去氧化膜等，以确保工件表面干净、平整。
2. 电镀液配制：根据镀层材料的要求，配制相应的电解质溶液。
3. 电镀：将工件放入电解质溶液中，接通电源，使工件成为阴极，阳极接通电源。
在电解过程中，金属离子在工件表面还原成金属，形成镀层。
4. 镀层后处理：镀层后处理包括清洗、干燥、抛光等，以提高镀层的质量和外观。
5. 检验：对镀层进行质量检验，确保镀层厚度、均匀性、结合力等符合要求。
三、电镀工艺分类1. 按镀层材料分类：包括镀锌、镀镍、镀铜、镀银、镀金等。
2. 按镀层用途分类：包括装饰性电镀、功能性电镀、耐磨性电镀、耐腐蚀性电镀等。
3. 按电镀工艺分类：包括酸性电镀、碱性电镀、中性电镀、盐浴电镀等。
四、电镀工艺应用1. 金属制品：电镀工艺广泛应用于金属制品的表面处理，如汽车零部件、自行车、手表、首饰等。
2. 电子产品：电镀工艺在电子产品中的应用非常广泛，如手机、电脑、家电等。
3. 医疗器械：电镀工艺可以提高医疗器械的耐腐蚀性和耐磨性，如手术刀、牙科器械等。
4. 建筑材料：电镀工艺在建筑材料中的应用包括镀锌钢管、镀锌铁丝等。
5. 航空航天：电镀工艺在航空航天领域的应用包括飞机、火箭等零部件的表面处理。
电镀的一般工艺流程
电镀的一般工艺流程电镀是一种将金属沉积在物体表面的工艺，通过电化学方法来实现金属的沉积。
它不仅可以提升物体的外观，还能提高其耐腐蚀性和硬度。
下面将介绍一般的电镀工艺流程。
1. 表面处理：在进行电镀之前，需要对物体表面进行处理。
首先要清洗物体表面，去除油脂、灰尘等杂质，以确保镀层与基材的粘附力。
常用的清洗方法有机械清洗、酸洗和碱洗等。
然后进行除锈处理，以去除铁锈和氧化层，常用的方法有酸洗和机械除锈。
最后进行活化处理，使基材表面具有良好的导电性，常用的方法有酸洗和活化剂处理。
2. 镀液配制：根据所需的镀层材料和性能要求，配制合适的镀液。
镀液是由金属盐和其他添加剂组成的溶液，可以提供金属离子和形成镀层所需的条件。
不同的镀液适用于不同的金属镀层，常用的镀液有镀铜、镀镍、镀铬等。
3. 预处理：在将物体浸入镀液之前，需要进行一些预处理步骤。
首先是激活处理，将物体浸入活化液中，以去除表面的氧化物，提高镀液的附着力。
然后是敏化处理，将物体浸入敏化液中，使表面形成一层均匀的敏化层，以促进镀液中金属离子的沉积。
最后是引入处理，将物体缓慢地浸入镀液中，避免产生气泡和颗粒。
4. 电镀过程：在进行电镀时，将物体作为阴极，将金属盐溶液作为阳极，通过外加电流的作用，使金属离子从阳极迁移到阴极上，形成金属镀层。
电镀过程中需要控制镀液的温度、电流密度和时间等参数，以获得理想的镀层厚度和质量。
5. 后处理：在完成电镀后，还需要进行一些后处理步骤。
首先是冲洗，将镀层表面的残留镀液和杂质冲洗掉，以防止镀层腐蚀或变色。
然后是烘干，将物体放入烘干设备中，使其完全干燥。
最后是抛光，通过机械或化学方法，对镀层进行抛光处理，以获得光滑、亮丽的表面。
电镀的一般工艺流程包括表面处理、镀液配制、预处理、电镀过程和后处理。
每个步骤都非常重要，需要严格控制各项参数，以确保获得理想的镀层效果。
电镀工艺的应用广泛，可以用于改善产品的外观和性能，延长其使用寿命。
电镀工艺流程
电镀工艺流程一、引言电镀是一种广泛应用的表面处理工艺，主要用于增加金属的耐腐蚀性、提高美观性、改变导电性、增强耐磨性等功能。
电镀工艺流程涉及多个步骤，每一个步骤都需要严格控制以确保最终产品的质量和性能。
二、电镀工艺流程1. 前处理前处理是电镀工艺流程的第一步，主要包括表面清洁、除油、除锈、除氧化皮等步骤。
这一步的目的是为了让基材表面干净、平滑，以便后续的电镀操作。
2. 镀前处理镀前处理主要包括浸蚀、活化和预镀等步骤。
这一步的目的是为了进一步提高基材表面的活性，为电镀做好准备。
3. 电镀电镀是工艺流程的核心步骤，主要通过电解的方式在基材表面沉积一层金属。
电镀溶液、电流密度、电镀时间等因素都会影响电镀层的质量和性能。
4. 后处理后处理主要包括清洗、钝化、烘干等步骤。
这一步的目的是为了去除电镀后残留在表面的杂质，提高电镀层的耐腐蚀性和美观性。
5. 检验检验是电镀工艺流程的最后一步，主要通过外观检查、厚度测量、耐腐蚀性测试等手段来检验电镀层的质量和性能。
三、电镀工艺流程的注意事项1.电镀过程中需要严格控制电镀溶液的组成和浓度，以确保电镀层的质量和性能。
2.电镀过程中需要控制电流密度和电镀时间，以避免电镀层出现缺陷。
3.在进行电镀操作前，需要对基材进行充分的前处理和镀前处理，以确保基材表面的活性和清洁度。
4.电镀后需要进行后处理，以去除表面的杂质和提高电镀层的耐腐蚀性。
5.在整个电镀工艺流程中，需要注意安全操作，避免发生意外事故。
四、结论电镀工艺流程是一个复杂而精细的过程，需要严格控制各个步骤的参数和操作，以确保最终产品的质量和性能。
通过合理的前处理、镀前处理、电镀、后处理和检验，可以得到高质量的电镀层，提高产品的使用寿命和美观性。
在实际应用中，还需要根据具体的产品要求和电镀材料，灵活调整和优化电镀工艺流程。
电镀的工艺流程
电镀的工艺流程
电镀是一种将金属离子沉积到基材表面的工艺，可以改善基材的外观、性能和耐腐蚀性。
电镀工艺流程主要包括前处理、电解液制备、电解
沉积、后处理和质量检测等环节。
1. 前处理
前处理是指对基材进行表面清洗和处理，以去除污垢、氧化物和其他
不良物质，为后续的电解液制备和沉积工作做好准备。
前处理包括机
械清洗、碱洗、酸洗等步骤。
2. 电解液制备
电解液是将金属离子输送到基材表面的介质，其成分和配比直接影响
到沉积层的厚度、均匀性和质量。
一般来说，电解液由金属盐溶于水
或有机溶剂中，并加入一定的添加剂以调节PH值、温度和导电性等
参数。
3. 电解沉积
在经过前处理和电解液制备后，基材被放置在一个适当的容器中，并
与正极相连。
随着电流通过，金属离子从电解液中沉积到基材表面，形成金属镀层。
电解沉积的过程需要控制电流密度、时间和温度等参数，以确保沉积层的均匀性和质量。
4. 后处理
后处理是指对电镀件进行清洗、干燥和加工等步骤，以去除残留的电解液和其他污垢，并对沉积层进行必要的加工和修整。
后处理包括水洗、烘干、抛光、喷漆等步骤。
5. 质量检测
质量检测是电镀工艺流程中非常重要的一环，其目的是检验沉积层的厚度、均匀性、附着力、硬度和耐腐蚀性等参数是否符合要求。
常用的质量检测方法包括厚度计测量、显微镜观察、耐腐蚀试验等。
综上所述，电镀工艺流程是一个复杂而精细的过程，需要严格控制每个环节并进行有效管理。
只有这样才能保证电镀件的质量和稳定性，并满足不同客户对于外观和性能要求。
电镀的工艺流程
电镀的工艺流程1. 准备工件：首先需要对待镀工件进行清洗和表面处理，以去除油污、锈蚀和氧化物等杂质，使其表面光洁。
2. 阴极处理：将清洁的工件作为阴极，通过电化学反应来实现金属离子到金属的沉积，以此为基础进行电镀。
3. 电解液准备：选择合适的电解液，根据工件的材质和要求来配置合适的电镀液，通常电解液中会包含金属盐、添加剂和离子导体等成分。
4. 电镀操作：将工件浸入电解液中，然后通过外部直流电源，在阳极造成金属离子的溶解，阴极上发生金属离子的析出和沉积，从而将金属层均匀地沉积在工件表面上。
5. 清洗处理：将电镀好的工件进行清洗，去除残留在表面的电解液和杂质，以保证产品的质量。
6. 表面处理：根据需要进行抛光、喷涂、涂装等后续处理，增强电镀层的光泽和保护性能。
总的来说，电镀工艺流程是一个复杂的过程，需要严格控制各个环节，以获得质量稳定的电镀产品。
同时，对于不同材质和形状的工件，也需要根据实际情况进行不同的电镀工艺处理。
电镀工艺是一种常见的金属表面处理方法，用于制造具有抗腐蚀性和美观外观的产品。
电镀工艺流程是一个复杂的过程，需要严格控制各个环节和参数，以获得质量稳定的电镀产品。
同时，对于不同材质和形状的工件，也需要根据实际情况进行不同的电镀工艺处理。
在电镀的工艺流程中，初步准备工件尤为重要。
清理工件表面的油污、锈蚀和氧化物等杂质是关键的第一步。
如果待镀工件表面不干净，电镀层的附着力将会受到影响，从而影响电镀层的质量。
因此，对工件进行清洁和表面处理至关重要。
经过初步准备后，接下来进行阴极处理，也就是将清洁的工件作为阴极，通过电化学反应来实现金属离子到金属的沉积。
这一步是实现电镀的前提，是电镀工艺流程中必不可少的一环。
然后就是电解液的准备，选择合适的电解液，根据工件的材质和要求来配置合适的电镀液，通常电解液中会包含金属盐、添加剂和离子导体等成分。
电解液的选择关系到电镀层的质量和性能，不同的工件和材料需要不同的电解液配方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电镀基本工艺流程
一、基本工序
(磨光→抛光)→上挂→脱脂除油→水洗→(电解抛光或化学抛光)→酸洗活化→(预镀)→电镀→水洗→(后处理)→水洗→干燥→下挂→检验包装
二、各工序的作用
1、前处理﹕施镀前的所有工序称为前处理﹐其目的是修整工件表面﹐除掉工件表面的油脂﹐锈皮﹐氧化膜等﹐为后续镀层的沉积提供所需的电镀表面。
前处理主要影响到外观，结合力﹐据统计﹐60%的电镀不良品是由前处理不良造成﹐所以前处理在电镀工艺中占有相当重要的地位。
在电镀技朮发达的国家﹐非常重视前处理工序﹐前处理工序占整个电镀工艺的一半或以上﹐因而能得到表面状况很好的镀层和极大地降低不良率。
喷砂﹕除去零件表面的锈蚀﹐焊渣﹐积碳﹐旧油漆层﹐和其它干燥的油污﹔除去铸件﹐锻件或热处理后零件表面的型砂和氧化皮﹔除去零件表面的毛刺和和方向性磨痕﹔降低零件表明的粗糙度﹐以提高油漆和其它涂层的附着力﹔使零件呈漫反射的消光状态
磨光﹕除掉零件表明的毛刺﹐锈蚀﹐划痕﹐焊缝﹐焊瘤﹐砂眼﹐氧化皮等各种宏观缺陷﹐以提高零件的平整度和电镀质量。
抛光﹕抛光的目的是进一步降低零件表面的粗糙度﹐获得光亮的外观。
有机械抛光﹐化学抛光﹐电化学抛光等方式。
脱脂除油﹕除掉工件表面油脂。
有有机溶剂除油﹐化学除油﹐电化学除油﹐擦拭除油﹐滚筒除油等手段。
酸洗﹕除掉工件表面锈和氧化膜。
有化学酸洗和电化学酸洗。
2、电镀
在工件表面得到所需镀层﹐是电镀加工的核心工序﹐此工序工艺的优劣直接影响到镀层的各种性能。
此工序中对镀层有重要影响的因素主要有以下几个方面﹕
①主盐体系
每一镀种都会发展出多种主盐体系及与之相配套的添加剂体系。
如镀锌有氰化镀锌﹐锌酸盐镀锌﹐氯化物镀锌(或称为钾盐镀锌)﹐氨盐镀锌﹐硫酸盐镀锌等体系。
每一体系都有自己的优缺点﹐如氰化镀锌液分散能力和深度能力好﹐镀层结晶细致﹐与基体结合力好﹐耐蚀性好﹐工艺范围宽﹐镀液稳定易操作对杂质不太敏感等优点。
但是剧毒﹐严重污染环境。
氯化物镀锌液是不含络合剂的单盐镀液﹐废水极易处理﹔镀层的光亮性和整平性优于其它体系﹔电流效率高﹐沉积速度快﹔氢过电位低的钢材如高碳钢﹐铸件﹐锻件等容易施镀。
但是由于氯离子的弱酸性对设备有一定的腐蚀性﹐一方面会对设备造成一定的腐蚀﹐另一方面此类镀液不适应需加辅助阳极的深孔或管状零件。
②添加剂
添加剂包括光泽剂，稳定剂，柔软剂，润湿剂﹐低区走位剂等。
光泽剂又分为主光泽剂﹐载体光亮剂和辅助光泽剂等。
对于同一主盐体系﹐使用不同厂商制作的添加剂﹐所得镀层在质量上有很大差别。
总体而言欧美和日本等发达国家的添加剂最好﹐台湾次之﹐大陆产的相对而言比前两类都逊色。
主盐与具体某一厂商的添加剂的联合决定了使用的镀液的整体性能。
优秀的添加剂能弥补主盐某些性能的不足。
如优秀的氯化物镀锌添加剂与氯化物主盐配合得到的镀液深镀能力比许多氰化镀锌镀液的深度能力好。
③电镀设备
（1）挂具﹕方形挂具与方形镀槽配合使用﹐圆形挂具与圆形镀槽配合使用。
圆
形镀槽和挂具更有利于保证电流分布均匀﹐方形挂具则需在挂具周围加设诸如铁丝网之类的分散电流装置或缩短两侧阳极板的长度﹐使用如图所示的椭圆形阳极排布。
（2）搅拌装置﹕促进溶液流动﹐使溶液状态分布均匀﹐消除气泡在工件表面的
停留。
（3）电源﹕直流﹐稳定性好﹐波纹系数小。
三、后处理
电镀后对镀层进行各种处理以增强镀层的各种性能﹐如耐蚀性﹐抗变色能力﹐可焊性等。
脱水处理﹕水中添加脱水剂﹐如镀亮镍后处理
钝化处理﹕提高镀层耐蚀性﹐如镀锌
防变色处理﹕水中添加防变色药剂﹐如镀银﹐镀锡﹐镀仿金等
提高可焊性处理﹕如镀锡
因此后处理工艺的优劣直接影响到镀层这些功能的好坏。
