欧姆定律图像专题2

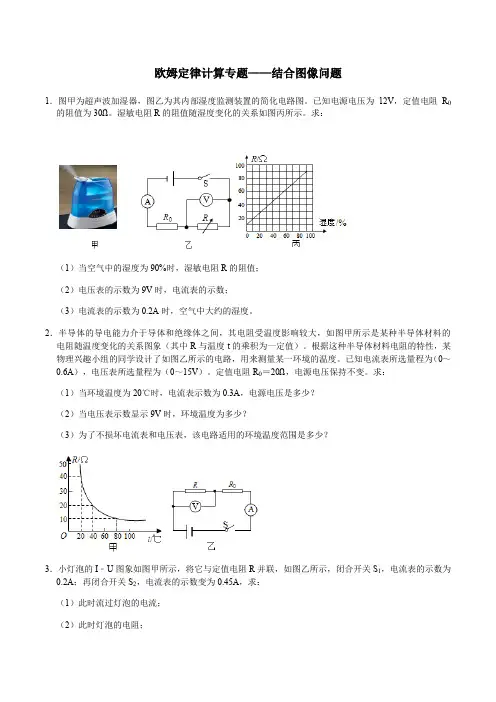

2022年中考物理复习欧姆定律计算专题——结合图像问题
欧姆定律计算专题——结合图像问题1．图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。
已知电源电压为12V，定值电阻R0的阻值为30Ω。
湿敏电阻R的阻值随湿度变化的关系如图丙所示。
求：（1）当空气中的湿度为90%时，湿敏电阻R的阻值；（2）电压表的示数为9V时，电流表的示数；（3）电流表的示数为0.2A时，空气中大约的湿度。
2．半导体的导电能力介于导体和绝缘体之间，其电阻受温度影响较大，如图甲所示是某种半导体材料的电阻随温度变化的关系图象（其中R与温度t的乘积为一定值）。
根据这种半导体材料电阻的特性，某物理兴趣小组的同学设计了如图乙所示的电路，用来测量某一环境的温度。
已知电流表所选量程为（0～0.6A），电压表所选量程为（0～15V）。
定值电阻R0＝20Ω，电源电压保持不变。
求：（1）当环境温度为20℃时，电流表示数为0.3A，电源电压是多少？（2）当电压表示数显示9V时，环境温度为多少？（3）为了不损坏电流表和电压表，该电路适用的环境温度范围是多少？3．小灯泡的I﹣U图象如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数变为0.45A，求：（1）此时流过灯泡的电流；（2）此时灯泡的电阻；（3）定值电阻R的阻值。
4．将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。
图乙为电阻R和灯泡L的I﹣U图像。
闭合开关S，电流表示数为0.3A，求；（1）电源电压；2）电阻R。
5．在如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压恒定不变，闭合开关S后，在滑片P从a端移动到b端的过程中，电流表的示数I与电压表的示数U的变化关系如图乙所示。
（1）设R1两端电压的变化量为ΔU1，对应的电流的变化量为ΔI1，试推证R1＝。
（2）求R1的阻值大小。
6．如图甲，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从a端滑到b端的整个过程中，两电表示数变化关系图象如图乙中线段AB所示。
欧姆定律图像专题
甲
b乙 c
《基训》 p89
5、
《基训》p92 一种电工工具由一个小 灯泡L和一个定值电阻R并联而成，通 过L、R的电流跟其两端电压的关系如 图15-1所示。有图可得定值电阻R的
阻值为 10 Ω；当把这个工具接在
电压为2V的电路两端时，L、R并联
的总电阻是 2.5 Ω 。
曲线乙，弯向U轴，电阻 随U、I的增大而 减小
慈周寨镇第二初级中学 王定强
欧姆定律图像以I-U图像（或U-I图像）为主， 以I-R(或R-U图像）为辅。拓展有电阻—温度，电 阻—光强等图像，图像问题在中考的填空题、选 择题、实验探究题及综合计算题中均有出现。
1、电流与电压的关系
当电阻一定时，电流与电压 成正比
2、电流与电阻的关系
当电压一定时，电流与电阻 成反比
《基训》
p102 姊妹题
曲线L，弯向I轴，电阻 随U、I的增大而 增大
拓展1
拓展2
拓展3 8、
I/A
0பைடு நூலகம்5
A甲
0.4
B
0.3
乙
0.2
0.1
0 1 2 3 4 5 U/V
R甲 < R乙 图像越靠近U轴电阻越 大，越靠近I轴电阻越小。
曲线A，弯向U轴，电阻 随U、I的增大而 增大
曲线B，弯向I轴，电阻随 U、I的增大而减小
I/A 0.5 0.4 0.3 0.2 0.1
0 1 2 3 4 5 U/V
1、如图所示
（1）比较甲、乙两电阻大
小关系，位置有何规律？
R甲 < R乙
a
图像越靠近U轴电阻越大，
越靠近I轴电阻越小。
（2）当甲、乙两电阻串联时， 总电阻在a、b、c那个区域？
闭合电路欧姆定律图像课件
常见问题分析
图像不准确
可能由于测量误差、设备 故障或数据处理不当导致 。
设备故障
如电源、电阻箱、电流表 或电压表出现故障。
操作不当
如未正确连接电路或操作 顺序错误。
问题解决方案
提高测量精度
使用高精度的测量设备，多次测量求平均值。
检查设备状态
确保所有设备正常工作，无故障。
规范操作流程
严格按照操作步骤进行实验，避免操作失误。
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
闭合电路欧姆定律图 像课件
目录
CONTENTS
• 欧姆定律概述 • 闭合电路欧姆定律图像 • 实验设计与操作 • 问题与解决方案 • 总结与展望
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
01
欧姆定律概述
定义与公式
课件内容概述
该课件详细介绍了闭合电路欧姆定律的基本概念、公式、定理及其在电 路分析中的应用。通过图像、图表等形式，使学习者能够直观地理解闭 合电路中电流、电压和电阻之间的关系。
重点与难点解析
课件对闭合电路欧姆定律的重点和难点进行了深入剖析，包括如何理解 和运用公式进行电路分析，以及解决实际问题的技巧和方法。
好地理解电路的工作原理。
实验数据处理
在实验中，可以通过测量不同电阻 下的电流和电压值，绘制出闭合电 路欧姆定律的图像，进而分析实验 结果。
故障诊断
在电路出现故障时，可以通过分析 闭合电路欧姆定律图像的变化，快 速定位故障原因。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
2019年中考物理试题专题训练——欧姆定律专题2(word版含参考答案)
2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019襄阳，9）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大2.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。
闭合开关S,电路正常工作。
过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A.可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大B.可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小3.（2019新疆，9）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大4.（2019淮安，8）如图（a ）所示是电阻甲和乙的I-U 图像；（b ）、（c ）是它们的部分电路连接示意图，下列说法错误的是A. 当电阻乙两端电压为2. 5V 时，它的阻值和甲的阻值相等B. 图（b ）中，当电压U 为3V 时，乙的电阻为5Ω。
C. 图（c ）中，当电压U 为2V 时，干路总电流为0.6AD. 图（c ）中，在电压U 从0增大到2.5V 的过程中，通过甲、乙两电阻的电流之差先变大后变小 5. (2019扬州，9）如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大6. (2019泰州，12）如图,R 1>R 2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V 1示数变化量的绝对值为△U 1,电压表V 2示数变化量的绝对值为△U 2,滑动变阻器R 两端电压变化量的绝对值为△U 3,下列说法正确的是A. V1示数变小,V2示数变大B. V1示数变大,△U1<△U2C. V2示数不变,△U1=△U3D. V2示数变大,△U1<△U37.（2019连云港，6）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。
13-2 微观图像 欧姆定律
第13章 电流和磁场
讨论 B =
(1) 无限长直导线
4πa
µ0I
(cosθ1 − cosθ2 )
I
θ2
v B
P
B=
2πa
µ0I
θ1 →0 θ2 →π
方向： 方向：右螺旋法则
θ1
B2
(2) 任意形状直导线
B2 =
B1 = 0 µ0I
4πa µ0I = 4πa
(cos 900 − cos1800 )
v B
dqin I = ∫ J ⋅ dS = − =0 S dt
2、恒定电场，由不随时间改变的电荷分布产生，由稳恒条 、恒定电场，由不随时间改变的电荷分布产生， r v 件决定： 件决定：
J =σ E
3
与静电场相同之处 与静电场相同之处 1）电场不随时间改变； ）电场不随时间改变； 2）满足高斯定理； ）满足高斯定理； 3）满足环路定理 是保守场，所以可引入电势概念； 是保守场，所以可引入电势概念； ） 在恒定电路中， 4）在恒定电路中，沿任何闭合回路一周的电势降落 的代数和等于零。 的代数和等于零。 第13章 电流和磁场 ——回路电压定律(基尔霍夫第二定律) 回路电压定律( 回路电压定律 基尔霍夫第二定律)
§13.2 电流的一种经典微观图像 欧姆定律 欧姆定律 U = IR
对一段均匀金属导体： 对一段均匀金属导体： 电阻
L R= ρ⋅ S
1 S = ⋅ ρ L R
ρ ─ 电阻率
单位： 单位： Ω
⋅m
电导： 电导： G = 1
S =σ ， L
单位： 单位：
1 =S Ω
西门子） （siemens,西门子） 西门子
第13章 电流和磁场
2013中考电学复习--欧姆定律(二)图像专题
2012全国各地中考物理试题汇编---欧姆定律（二）一、选择题：（9分）1、张华同学在探究通过导体的电流与其两端电压的关系时，将记录 的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错 误的是A ．通过导体a 的电流与其两端的电压成正比B ．导体a 的电阻大于导体b 的电阻C ．当在导体b 的两端加上1V 的电压时，通过导体b 的电流为0.1AD ．将a 、b 两导体串联后接到电压为3V 的电源上时，通过导体的电流为0.2A B2、有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I —U 图线如图所示．如果R1、R2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I —U 图线所在的区域，下列说法中正确的是（ ）A ．R 串在Ⅱ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅰ区域，R 并在Ⅲ区域 D3、如图9所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是（ ）D二、填空题：（25分）1、在某一温度下，两个电路元件A 和B 中的电流与其两端电压的关系如图2所示。
则由图可知，元件A 的电阻为 Ω；将A 和B 并联后接在电压为2.5V 的电源两端，则通过A 和B 的总电流是 A 。
5 0.752、甲、乙两小组同学用图甲所示的电路进行了一些实验探究．(1)甲小组选取的定值电阻为15Ω，电阻箱阻值如图乙所示，其值为______Ω，此时电压表的示数为3.5V ，则该小组电源的电压为_______V ；实验中若增大电阻箱阻值，电路中的电流将________，电压表示数将__________(选填变化情况)。
(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U —R 图像(如图丙)。
由图像可知，电阻箱阻值为20Ω时，电压表的示数为_______V ，该组所选用定值电阻的阻值为________Ω。
第6课 专题 欧姆定律图像专题(解析版)-2023-2024学年九年级物理上册同步学与练(苏科版)
第6课专题欧姆定律图像专题1.进一步熟练、巩固欧姆定律的应用2.了解欧姆定律中不同图像的含义3.掌握图像题的答题方法与注意点1.串并联电路特点1串联电路：电流关系：I=I1=I2电压关系：U=U1+U2电阻关系：R=R1+R2 2并联电路：电流关系：I=I1+I2电压关系：U=U1=U2电阻关系：1/R=1/R1+1/R22.欧姆定律1内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.2公式：I=U/R3变形公式：U=IR R=U/I4电流与电压电阻的关系当电阻一定时，导体中的电流跟导体两端的电压成正比。
当电压一定时，导体的电流跟导体的电阻成反比。
知识点一：定值电阻的I-U或U-I图像1．弄清图像的纵坐标和横坐标所表示的物理量及单位；2．观察图像形状，初中阶段常见的图像有三种：①直线形式；②曲线形式；③折线形式。
【探究重点】一般情况下，在I-U 图象中，找一点读出对应的电流和电压，根据欧姆定律R=U/I 求出元件A 、B 的电阻；根据串联分压及并联分流的原理求解即可。
【例题精讲】1.（2022·安徽省）图示为电阻R 1和R 2的I -U 图像，由图可知（）。
A.R 1的阻值为5Ω；B.R 1的阻值小于R 2的阻值；C.将R 1、R 2串联接入电路，通电后R 1两端的电压大于R 2两端的电压；D.将R 1、R 2并联接入电路，通电后通过R 1的电流大于通过R 2的电流【答案】C。
【解析】AB．由图知电阻R 1和R 2的I -U 图像，都是过原点的斜线，说明电阻R 1和R 2两端的电压与通过它们的电流成正比，两电阻的阻值是固定不变的。
当电压为1V 时，通过电阻R 1和R 2的电流分别为0.10A、0.20A，由欧姆定律可知，电阻R 1和R 2的阻值分别为111V10Ω0.10AU R I ===221V 5Ω0.20AU R I ===由计算可知，R 1的阻值大于R 2的阻值。
欧姆定律图像专题(附答案)
欧姆定律图像专题1.张华同学在探究导体的电流与其两端电压的关系时，将记录的数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是( )A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD．将a、b串联后接到电压为3V的电源上时，通过导体的电流为0.2A2.甲、乙两小组同学用图甲所示的电路进行了一些实验探究．(1)甲小组选取的定值电阻为15Ω，电阻箱阻值如图乙所示，其值为______Ω，此时电压表的示数为3.5V，则该小组所用电源的电压为______V；实验中若增大电阻箱阻值，电路中的电流将______，电压表示数将______(选填变化情况)．(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作U-R图像(如图丙)．由图可知，电阻箱阻值为20Ω时，电压表的示数为______V，该组所选用定值电阻的阻值为______Ω．3．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是( )A．R串在Ⅱ区域，R并在Ⅲ区域 B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域 D．R串在Ⅰ区域，R并在Ⅲ区域4．小名在研究导体电阻与温度的关系时，在不同时刻测量了一段锰铜合金线的电阻，其电阻与时间的图像如图所示，与时刻t2相比较，时刻t1的温度较 (选填“高”、“低”和“一样高”) 5．如图9所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是( )6．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。
则下列判断正确的是( )A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A7.小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律图像专题2
（ ）1．某同学在探究“电流与电压、电阻的关系”时，发现通过电阻a 、b 的电流随电压变化情况如图所示，则下列结论与图象相符的是
A ．两电阻阻值的关系是R a ＞R b
B ．电压相同时，通过a 的电流较大
C ．电流相同时，b 两端的电压较大
D ．电阻一定时，电流随着电压的增大而减小
（ ）2．在探究“导体中的电流与电压关系”的实验中，
得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如
图所示的图像据图像分析，下列判断正确的是
A ．甲、乙两元件中的电流与电压都成正比
B ．乙元件是一个定值电阻且阻值大小为10Ω
C ．若将甲、乙两元件串联起来接到电路中，当通过甲元件的
电流为0.2A 时，甲、乙两元件电压之比为2：1
D ．若甲、乙元件并联后，接到2V 的电压下，甲、乙电流之比为2:1
（ ）3．如图甲所示，R 1是定值电阻，R 2为滑动变阻器，电源电压恒定不变，闭合开关S ，调节滑动变阻器的滑片，R 1、R 2两端的电压U 1、U 2与电流I 的变化关系图像如图乙所示，其中正确的是
甲 乙 4．如左下图甲的电路中，电源电压保持不变，闭合开关后，滑片P 由b 端移到a 端，电流表示数I 与电压表示数U 的变化关系如图乙所示，则可判断电源电压是＿＿＿＿＿＿V ，定值电阻R 的阻值是＿＿＿＿＿＿＿Ω。
5．如右上图甲所示的电路，开关闭合以后，将滑动变阻器的滑片从最左端移到最右端，得到电路中两个电压表的示数随电流变化的图像，如图乙所示。
则电源电压为＿＿＿＿V ，滑动变阻器的最大阻值为＿＿＿＿Ω，其中＿＿＿＿（选填“A ”或“B ”）是电压表V 2的示数随电流变化的图像。
6．如图甲所示的电路中，R 1为定值电阻，R 2为滑动
变阻器，电源电压不变。
闭合开关S 后，滑片P 从a 端移
动到b 端，电流表示数I 与电压表示数U 的变化关系如图
乙所示，则电源电压为＿＿＿＿＿V ，R 1的阻值为＿＿ 。
A R 1
R 2 V 2 V 1
0 I U 2 A B C D 0 I
U 2 0 I U 1 0
I U 1
7．如图甲所示，电源电压为U保持不变，R0为定值电阻。
闭合开关，电流表A的示数为I，电压表V1的示数为U1，电压表V2的示数为U2。
移动滑动变阻器得到在不同电流下的U1—I图线和U2—I图线，如图乙所示。
（1）随着电路中电流的增大，电压表V1的示数U1＿＿，电压表V2的示数U2＿＿＿；（选填“减小”或“增大”）。
（2）在U—I坐标中两条图线在Q点相
交，此状态滑动变阻器连入电路的阻值是
Ω；
（3）请根据图像求电源电压U和定值
电阻R0的阻值。
8．小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图。
（1）闭合开关前，应向＿＿＿端（选填“A”或“B”）调整滑动变阻器的滑片，使电路中的电流在开始测量时最小。
（2）测量过程中，某一次的电流值如图乙所示，则电流值是＿＿＿A。
这时，灯丝突然烧断，则电压表的示数＿＿＿（选填“变大”、“变小”或“不变”）。
换相同规格的灯泡，重测的数据如下表格，并绘出U-I图像如图丙的A所示。
（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由＿＿＿。
（作出判断并说出理由）
（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的U-I图像如图丙的B所示。
你认为错误的原因可能是＿＿＿。
