欧姆定律图像专题

人教版九年级上学期欧姆定律分类专项练习：图像分析和计算

欧姆定律分类专项练习：图像分析及计算1．下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是（）A ．B ．C ．D ．2．如图所示为甲、乙两个电阻的电流随电压变化的图像，下列说法正确的是（）A．甲电阻的阻值比乙电阻的阻值大B ．将甲、乙串联在电路中，甲两端的电压大C ．将甲、乙串联在电路中，通过甲的电流大D ．将甲、乙并联在电路中，通过甲的电流大3．如图是电阻甲和乙的U -I 图像，由图像可知下列判断正确的是（）A ．甲乙都是定值电阻B ．当乙两端电压为1V ，其电阻值为10ΩC ．将甲和乙串联，若甲的电流为0.4A 时，电路的总功率为1.2WD ．将甲和乙并联，若甲两端电压为1V 时，干路上的电流为0.4A4．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙所示，下列说法不正确的是（）A ．电源电压是9VB ．定值电阻R 的阻值是6ΩC ．滑动变阻器的阻值范围是0～18ΩD ．若定值电阻R 出现接触不良时，电流表示数为0，电压表示数为9V5．某同学利用如图甲所示的电路进行实验，电源电压恒为3V ，更换5个定值电阻R x ，得到如图乙所示的图像。

以下有关叙述正确的是（）A ．该同学研究的是电流和电压的关系B ．实验中电压表的示数保持0.5V 不变C ．滑动变阻器阻值变化范围为1Ω～5ΩD ．将R x 从5Ω换成10Ω后，应将滑片P 向左移6．如图甲所示，R 2为电阻箱，调节R 2时电流表示数I 随之变化。

如图乙所示是电阻箱阻值R 2与电流表示数的倒数1/I 的图象。

则定值电阻R 1与电源电压U 的大小分别为（） A ．5Ω 30V B ．5Ω 2.5V C ．10Ω 20V D ．10Ω 10V7．图甲是模拟调光灯。

电源电压为4.0V ；小灯泡额定电压为2.5V ，电流随电压变化的I -U 图像如图乙所示，小灯泡两端电压达到0.4V 时“刚亮”；铅笔芯长15cm 、阻值为30Ω，其阻值与长度成正比。

2024年中考物理专题复习—欧姆定律重点知识U-I图像、特殊方法测电阻

Rx的电压：Ux=U总－U0=I2R0－I1R0
（2）S1、S2都闭合时，只有R0接入电路，则电源电压：
U总=U0=I2R0
Rx
Ux Ix
I2 I1 I1
R0
S2断开，电路中只有一条电流路径→串联
S2闭合，Rx被短路
三等效替代法测电阻
小蚌用如图所示电路测量某电路元件盒中未知电阻Rx的阻值，已知未知电阻Rx为定值电阻，电源由两节干电池组成（电源电压恒定不变），除了开关、导线外，可供使用的实验器材有：电压表（量程0~15V，0~3 V），电流表（量程0~3 A，0~0.6 A），滑动变阻器R（20Ω，1A），阻值已知且大小不等的定值电阻R1和R2。
1.双直线：两个定值电阻
①两电阻串联，电流为0.2A，电源电压为__3___V。
由图知：I=0.2A，UA=2V，UB=1V U=UA+UB=3V
②两电阻并联，电源电压为 3V，干路电流为__0_.9__A。
由图知：U=3V，IA=0.3A，IB=0.6A I=IA+IB=0.9A
2.一曲一直：1个定值电阻+1个灯泡
解之得：U=2.6V，Rx=8Ω
（2）小南的同学利用上述器材，还设计了测量未知电阻Rx 的四种实验电路，其中无法测出未知电阻Rx的是___D___。
电路并联，流过Rx的电流：I2－I1 Rx的电压：Ux=U总=I1R0
Rx
Ux I2
I1 I2 I1
R0
3.如图所示，R0阻值已知，开关S1闭合、S2断开时，电流表示数为I1，开关S1、S2都闭合时，电流表示数为I2，求Rx的阻值。
（1）S1闭合、S2断开时，电路串联，Rx的电流Ix=I1
二小灯泡U-I图像

2.欧姆定律图像信息题专题及答案无师自通

2.欧姆定律图像信息题专题及答案（无师自通）一．选择题（共9小题）1．（2012•邗江区二模）有关下图所示各图象的说法中，不正确的是（）2．（2009•鼓楼区二模）灯泡A和B的额定电压均为6V，小明同学通过实验测得它们的电流随电压变化的曲线如图所示（）A．当A、B串连接入电路，逐渐增大电源电压，A灯先烧坏的实验数据通过整理做出了如图所示的图象，根据图象，下列说法中不正确的是（）A．导体甲的电阻大于导体乙的电阻4．（2008•常州）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示．把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V；0.8W B．2.5V；1.0W C．4.5V；1.0W D．4.5V；1.8WA．图甲表示物体振动的波形图，它是噪音波形图6．（2005•南京）有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R的I﹣U图线所在的区域，下列说法中正确的是（）并验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）入电路，下列说法正确的是（）图象．对此作出的判断中，错误的是（）二．填空题（共6小题）10．两个电路元件A、B中的电流与两端电压的关系如图所示（1）由图可知，流过元件_________的电流与它两端的电压成正比．（选填：“A”或“B”）（2）将A、B两元件并联接到电压是1.5V的电源上时，通过元件B的电流约为_________ A；总电阻约为_________Ω．11．（2011•金台区模拟）两个电路元件A和B中的电流与其两端电压的关系如图所示，则元件A的电阻R A= _________Ω．若把它们串联起来，接在某电源上，电路中的电流是0.3A，则B元件此时的电阻值大小是_________Ω，电源电压是_________V．12．（2013•邗江区二模）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.4A，则电源电压是_________V，元件B的电功率是_________W．13．（2013•建邺区一模）小敏用图甲电路研究导体中的电流与电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器的滑片，保持R两端的电压不变，记下四组电流I与对应的电阻R的数据，并用黑点描在乙图中．（1）实验过程中，移动变阻器的滑片时，眼睛应注视_________（选填序号）．A．变阻器的滑片B．电压表示数C．电流表示数（2）本实验中，所用滑动变阻器的最大电阻不得低于_________Ω．（3）分析图乙的数据，可得实验结论：_________．（4）乙图中“涂黑”部分面积表示的物理含义是：_________．14．（2002•天津）如图所示，闭合开关S，滑动变阻器取四个不同的阻值，可以得出电流表和电压表的四组对应的值．这四组对应的值在图乙的U﹣I坐标中分别用a、b、c、d四个点表示（坐标原点表示的电压值和电流值均为0）．由这四个点做出的U﹣I图象为一条直线，延长直线交纵轴（U轴）于E点，交横轴于F点，若电源电压为U0，定值电阻的阻值为R0．据此分析：（1）E点表示的电流表、电压表的示数分别为_________、_________电路处在_________状态．（2）F点表示的电压表、电流表的示数分别为_________、_________．此时电路处在_________状态．15．（2013•溧水县一模）如图甲所示，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变．实验中小明连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为0，而电压表有示数，则电路中出现的故障可能是_________；排除故障后继续实验，当Rx的阻值由5Ω换成10Ω时，滑动变阻器的滑片应向_________滑动（选填“左”或“右”），使电压表示数保持不变．经过多次实验得到了I与R的关系图象，如图乙所示，此次实验中电压表的示数始终保持_________V不变．16．（2009•南宁）如图所示甲图是学习兴趣小组探究电阻上的电流跟两端电压关系的电路图，通过改变滑动变阻器R2的阻值，记录电压表和电流表多组数据后作出了乙图所示的U ﹣I关系图象a、b、c．则乙图中能表示通过R2的电流随其两端电压变化关系的图象是（）A．a B．6C．c D．a或c 17．（2013•无锡一模）如图甲所示，电源电压为6V不变，滑动变阻器的最大阻值为50Ω，电流在0.1A～0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在5Ω～50Ω18．（2013•漳州）在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．下列说法正确的是（）19．（2012•乐山）如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U﹣I关系图象如图所示．则下列判断正确的是：（）的滑片从b端移到a端，两个电阻的“U﹣I”关系图象如图2所示．下列判断正确的是（）值从最大变化到最小，两个电阻的“U﹣I”关系图象如图所示．则下列判断正确的是（）22．（2003•成都）如图所示的电路中，电源电压保持不变，电流表标有“0～0．6 A～3A”，a、b为两个接线柱．现将两只阻值相同的电阻按串联或并联方式连接后接在a、b两点之间．当第一次电阻以某种连接方式接入后，电流表选0～0.6 A量程即可；当第2次电阻以另一种连接方式接入电路时，电流表必须换为0﹣3V量程．则关于电阻的连接方式以及两次电流表的示数关系，下列判断正确的是（）23．（2013•潍坊二模）在图甲所示电路中，R0、R2为定值电阻，改变滑动变阻器R1的滑片位置，电压表V1、V2和电流表A的示数均要发生变化．两电压表示数随电流变化的图线如图乙所示．则下列判断中正确的是（）23．B．C．D．25．（2012•吉州区模拟）现有两个热敏电阻R1、R2和一个定值电阻R0．R1的阻值会随温度升高而增大，R2的阻值会随温度升高而减小，R0的阻值不变，它们的电流随电压的变化曲线如图所示．下列对三条曲线的分析正确的是（）A．曲线①是R的电流随电压的变化曲线2.欧姆定律图像信息题专题答案：1、A2、B3、A4、C5、C6、D7、D8、D9、C二．填空题10、答案为：（1）A；（2）0.2，3．11、答案为：5；6.67，3.5．12、答案为：4.5；1．13、答案为：（1）B；（2）40；（3）导体两端的电压相同时，通过导体中的电流与导体的电阻成反比；（4）电阻R两端的电14、（1）0；U0；断路．（2）0；；通路（电压表被短路）15、答案为：Rx断路；右；2.5．16、C17、B18、D19、D20、C21、D22、A23、AD24、B25、D解：（1）由图象可知，图线①随电压增大，电流增大，但是△U＜△I，由R=可知，随电压的增大，导体电阻减小；随电压与电流的增大，导体的电功率增大，导体温度升高，而电阻减小，由题意可知①是R2的电流随电压的变化曲线，故A错误；（2）由图象可知，图线②是一条直线，电阻不随电压的变化而变化，电阻是定值电阻，因此图线②是R0的电流随电压的变化曲线，电阻阻值R0==10Ω，故B错误，D正确；（3）由图象可知，图线③随电压的增大，电流增大，△U＞△I，由R=可知，随电压的增大，导体电阻变大；随电压与电流的增大，导体的电功率增大，导体温度升高，电阻增大，由题意可知③是R1的电流随电压的变化曲线，故C错误；故选D．26、北京王后雄教育胡老师整理。

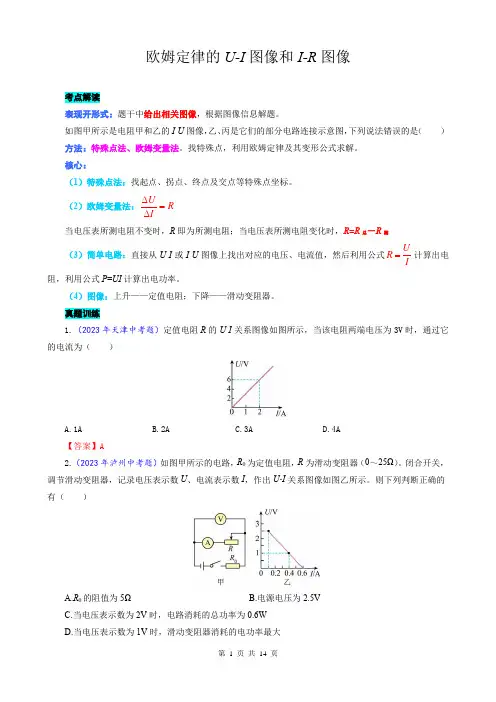

2023年中考物理复习《欧姆定律的U-I图像和I-R图像》

欧姆定律的U-I图像和I-R图像考点解读表现开形式：题干中给出相关图像，根据图像信息解题。

如图甲所示是电阻甲和乙的I-U图像，乙、丙是它们的部分电路连接示意图，下列说法错误的是（）方法：特殊点法、欧姆变量法。

找特殊点，利用欧姆定律及其变形公式求解。

核心：（1）特殊点法：找起点、拐点、终点及交点等特殊点坐标。

（2）欧姆变量法：UR I∆=∆当电压表所测电阻不变时，R即为所测电阻；当电压表所测电阻变化时，R=R总－R测（3）简单电路：直接从U-I或I-U图像上找出对应的电压、电流值，然后利用公式URI=计算出电阻，利用公式P=UI计算出电功率。

（4）图像：上升——定值电阻；下降——滑动变阻器。

真题训练1.（2023年天津中考题）定值电阻R的U-I关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为（）A.1AB.2AC.3AD.4A【答案】A2.（2023年泸州中考题）如图甲所示的电路，R0为定值电阻，R为滑动变阻器（0～25Ω）。

闭合开关，调节滑动变阻器，记录电压表示数U、电流表示数I，作出U-I关系图像如图乙所示。

则下列判断正确的有（）A.R0的阻值为5ΩB.电源电压为2.5VC.当电压表示数为2V时，电路消耗的总功率为0.6WD.当电压表示数为1V时，滑动变阻器消耗的电功率最大【答案】AC3.（2023年南充中考题）如图所示为电阻R1和R2的I-U图像，下列说法正确的是（）A.R2的阻值为10ΩB.两电阻串联与并联的总阻值之比为9∶4C.将两电阻串联接入电路，通电后，R1两端电压与R2两端电压之比为1∶2D.将两电阻并联接入电路，通电1分钟，电流通过R1产生的热量与电流通过R2产生的热量之比为1∶2【答案】D4.（2023年临沂中考题）图甲所示电路的电源电压保持不变，闭合开关后，将滑动变阻器的滑片由最右端向最左端移动的过程中，两电压表与电流表的示数变化关系如图乙所示，则（）A.a是灯泡的U-I图线B.灯泡电阻的最小值为10ΩC.R的最大阻值为25ΩD.电路的最大功率为1.2W【答案】C5.（2023年贵州中考题）探究“电流跟电阻的关系”的实验中，电源电压恒为6V，得到电流随电阻变化关系如图所示，下列说法正确的是（）A.定值电阻两端的电压为2.5VB.滑动变阻器的功率随定值电阻阻值的增大而增大C.当所用定值电阻为25Ω，滑动变阻器接入电路阻值为35ΩD.当滑动变阻器接入电路的阻值为7Ω时，电路的电流为0.5A【答案】ACD6.（2023年衡阳中考题）如图甲所示，电源电压保持不变，小灯泡的额定电压为6V，闭合开关S后，当滑片Р从R的一端滑到另一端的过程中，小灯泡的I-U关系图像如图乙所示。

欧姆定律的图像分析专题+课件-2023-2024学年人教版九年级物理全一册

第十七章欧姆定律专题欧姆定律的图象分析
1.理解欧姆定律。
新课标要求
一、欧姆定律
1.内容：导体中的电流，跟导体两端的电压成___正__比___，跟导体的电阻成
___反__比___。
U
2.表达式： I = ___<m>R_</m> _。（只适用于纯电阻电路）
<m>
</m>
【特别提醒】公式中的 I 、 U 、 R 必须是同一段导体在同一时刻的电流、
<m>
</m>
<m>
</m>
<m>
</m>
电压、电阻值。
U
3.变形公式：①求电压： U = ___IR___；②求电阻： R = _____（只用于数学 <m>
</m>
<m>
</m>
<m>
</m>
I<m>
</m>
计算）。
定值电阻U—I图像
U/V
R
0
I/A
两个定值电阻串联
U/V
R1
R2
R1＞R2
关系如图丙所示。R0是定值电阻，当电路中电压表示数小于设定值时（设定值固定不变），机械装置启动，将质量偏小
的不合格产品推（检测区没）有产品时，电路中的电流最大 B．检测区产品质
量越小，电压表的示数越小
C．检测区产品质量越大，
R两端电压变大D．若要提高通过检测区产品的最小质量，可将
11.如图甲所示，电源电压保持不变，
R
<m>
0

第6课专题欧姆定律图像专题(解析版)-2023-2024学年九年级物理上册同步学与练(苏科版)

第6课专题欧姆定律图像专题1.进一步熟练、巩固欧姆定律的应用2.了解欧姆定律中不同图像的含义3.掌握图像题的答题方法与注意点1.串并联电路特点1串联电路：电流关系：I=I1=I2电压关系：U=U1+U2电阻关系：R=R1+R2 2并联电路：电流关系：I=I1+I2电压关系：U=U1=U2电阻关系：1/R=1/R1+1/R22.欧姆定律1内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.2公式：I=U/R3变形公式：U=IR R=U/I4电流与电压电阻的关系当电阻一定时，导体中的电流跟导体两端的电压成正比。

当电压一定时，导体的电流跟导体的电阻成反比。

知识点一：定值电阻的I-U或U-I图像1．弄清图像的纵坐标和横坐标所表示的物理量及单位；2．观察图像形状，初中阶段常见的图像有三种：①直线形式；②曲线形式；③折线形式。

【探究重点】一般情况下，在I-U 图象中，找一点读出对应的电流和电压，根据欧姆定律R=U/I 求出元件A 、B 的电阻；根据串联分压及并联分流的原理求解即可。

【例题精讲】1.（2022·安徽省）图示为电阻R 1和R 2的I -U 图像，由图可知（）。

A.R 1的阻值为5Ω；B.R 1的阻值小于R 2的阻值；C.将R 1、R 2串联接入电路，通电后R 1两端的电压大于R 2两端的电压；D.将R 1、R 2并联接入电路，通电后通过R 1的电流大于通过R 2的电流【答案】C。

【解析】AB．由图知电阻R 1和R 2的I -U 图像，都是过原点的斜线，说明电阻R 1和R 2两端的电压与通过它们的电流成正比，两电阻的阻值是固定不变的。

当电压为1V 时，通过电阻R 1和R 2的电流分别为0.10A、0.20A，由欧姆定律可知，电阻R 1和R 2的阻值分别为111V10Ω0.10AU R I ===221V 5Ω0.20AU R I ===由计算可知，R 1的阻值大于R 2的阻值。

欧姆定律图像专题一1．通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。

现将甲和乙并联后接在电压为3V的电源两端，则 R甲:R乙= ；U甲:U乙= ； I甲:I乙= 如果，把甲和乙串联在3v的电路中，则U甲:U乙= ； I甲:I乙= ；2．如图是电阻R A和R B两端电压与电流的U-I图象。

如果将R A和R B串联起来，它们两端电压之比为________；如果将R A和R B并联起来，通过它们的电流之比为________。

3．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图像。

对此作出的判断中，错误的是：（）A．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联接入到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为1.5V的电路中时，通过干路的电流大约是0.46A4．通过A、B两个电路元件的电流与其两端电压的关系如图所示．将A、B串联后接入电路，当通过A的电流为0．2A时，A和B两端的总电压是 V；将A、B并联后接入电路，当通过B的电流为0．2A时，A两端的电压是 V．5.如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图2所示，则电源电压为 V，R2的最大阻值为Ω．6．酒精检测仪在治理酒后驾驶的举措中发挥了重要作用．如下图所示：甲是酒精检测仪，乙是检测仪的简化电路图，电源电压保持不变，R0为定值电阻，R为气敏电阻，丙是气敏电阻的阻值随酒精气体含量变化的图象．司机只出的气体中酒精含量越高，气敏电阻的阻值越，电路中的电流表示越数．（以上两空均填“大”或“小”）7．如图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图象如右图所示，根据图象的信息可知：（选填“甲”或“乙”）是电压表V1示数变化的图象，电源电压为 V，电阻R1的阻值为Ω，滑动变阻器R2的阻值变化范围为。

中考物理复习《欧姆定律的U-I图像和I-R图像》

欧姆定律的U-I图像和I-R图像考点解读表现开形式：题干中给出相关图像，根据图像信息解题。

如图甲所示是电阻甲和乙的I-U图像，乙、丙是它们的部分电路连接示意图，下列说法错误的是（）方法：特殊点法、欧姆变量法。

找特殊点，利用欧姆定律及其变形公式求解。

核心：（1）特殊点法：找起点、拐点、终点及交点等特殊点坐标。

（2）欧姆变量法：UR I∆=∆当电压表所测电阻不变时，R即为所测电阻；当电压表所测电阻变化时，R=R总－R测（3）简单电路：直接从U-I或I-U图像上找出对应的电压、电流值，然后利用公式URI=计算出电阻，利用公式P=UI计算出电功率。

（4）图像：上升——定值电阻；下降——滑动变阻器。

真题训练1.（2023年天津中考题）定值电阻R的U-I关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为（）A.1AB.2AC.3AD.4A【答案】A2.（2023年泸州中考题）如图甲所示的电路，R0为定值电阻，R为滑动变阻器（0～25Ω）。

闭合开关，调节滑动变阻器，记录电压表示数U、电流表示数I，作出U-I关系图像如图乙所示。

则下列判断正确的有（）A.R0的阻值为5ΩB.电源电压为2.5VC.当电压表示数为2V时，电路消耗的总功率为0.6WD.当电压表示数为1V时，滑动变阻器消耗的电功率最大【答案】AC3.（2023年南充中考题）如图所示为电阻R1和R2的I-U图像，下列说法正确的是（）A.R2的阻值为10ΩB.两电阻串联与并联的总阻值之比为9∶4C.将两电阻串联接入电路，通电后，R1两端电压与R2两端电压之比为1∶2D.将两电阻并联接入电路，通电1分钟，电流通过R1产生的热量与电流通过R2产生的热量之比为1∶2【答案】D4.（2023年临沂中考题）图甲所示电路的电源电压保持不变，闭合开关后，将滑动变阻器的滑片由最右端向最左端移动的过程中，两电压表与电流表的示数变化关系如图乙所示，则（）A.a是灯泡的U-I图线B.灯泡电阻的最小值为10ΩC.R的最大阻值为25ΩD.电路的最大功率为1.2W【答案】C5.（2023年贵州中考题）探究“电流跟电阻的关系”的实验中，电源电压恒为6V，得到电流随电阻变化关系如图所示，下列说法正确的是（）A.定值电阻两端的电压为2.5VB.滑动变阻器的功率随定值电阻阻值的增大而增大C.当所用定值电阻为25Ω，滑动变阻器接入电路阻值为35ΩD.当滑动变阻器接入电路的阻值为7Ω时，电路的电流为0.5A【答案】ACD6.（2023年衡阳中考题）如图甲所示，电源电压保持不变，小灯泡的额定电压为6V，闭合开关S后，当滑片Р从R的一端滑到另一端的过程中，小灯泡的I-U关系图像如图乙所示。

欧姆定律图像专题

人教版九年级上学期欧姆定律分类专项练习：图像分析和计算
