欧姆定律图像分析专题
人教版九年级上学期欧姆定律分类专项练习：图像分析和计算
欧姆定律分类专项练习：图像分析及计算1．下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是（ ）A ．B ．C ．D ．2．如图所示为甲、乙两个电阻的电流随电压变化的图像，下列说法正确的是（ ）A．甲电阻的阻值比乙电阻的阻值大B ．将甲、乙串联在电路中，甲两端的电压大C ．将甲、乙串联在电路中，通过甲的电流大D ．将甲、乙并联在电路中，通过甲的电流大3．如图是电阻甲和乙的U -I 图像，由图像可知下列判断正确的是（ ）A ．甲乙都是定值电阻B ．当乙两端电压为1V ，其电阻值为10ΩC ．将甲和乙串联，若甲的电流为0.4A 时，电路的总功率为1.2WD ．将甲和乙并联，若甲两端电压为1V 时，干路上的电流为0.4A4．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙所示，下列说法不正确的是（ ）A ．电源电压是9VB ．定值电阻R 的阻值是6ΩC ．滑动变阻器的阻值范围是0～18ΩD ．若定值电阻R 出现接触不良时，电流表示数为0，电压表示数为9V5．某同学利用如图甲所示的电路进行实验，电源电压恒为3V ，更换5个定值电阻R x ，得到如图乙所示的图像。
以下有关叙述正确的是（ ）A ．该同学研究的是电流和电压的关系B ．实验中电压表的示数保持0.5V 不变C ．滑动变阻器阻值变化范围为1Ω～5ΩD ．将R x 从5Ω换成10Ω后，应将滑片P 向左移6．如图甲所示，R 2为电阻箱，调节R 2时电流表示数I 随之变化。
如图乙所示是电阻箱阻值R 2与电流表示数的倒数1/I 的图象。
则定值电阻R 1与电源电压U 的大小分别为（ ） A ．5Ω 30V B ．5Ω 2.5V C ．10Ω 20V D ．10Ω 10V7．图甲是模拟调光灯。
电源电压为4.0V ；小灯泡额定电压为2.5V ，电流随电压变化的I -U 图像如图乙所示，小灯泡两端电压达到0.4V 时“刚亮”；铅笔芯长15cm 、阻值为30Ω，其阻值与长度成正比。
2024年中考物理专题复习—欧姆定律重点知识U-I图像、特殊方法测电阻
（2）S1、S2都闭合时，只有R0接 入电路，则电源电压：
U总=U0=I2R0
Rx
Ux Ix
I2 I1 I1
R0
S2断开，电路中只有 一条电流路径→串联
S2闭合，Rx被短路
三 等效替代法测电阻
小蚌用如图所示电路测量某电路元件盒中未知电阻Rx的阻 值，已知未知电阻Rx为定值电阻，电源由两节干电池组成 （电源电压恒定不变），除了开关、导线外，可供使用的 实验器材有：电压表（量程0~15V，0~3 V），电流表（量 程0~3 A，0~0.6 A），滑动变阻器R（20Ω，1A），阻值已 知且大小不等的定值电阻R1和R2。
1.双直线：两个定值电阻
①两电阻串联，电流为0.2A， 电源电压为__3___V。
由图知：I=0.2A，UA=2V，UB=1V U=UA+UB=3V
②两电阻并联，电源电压为 3V，干路电流为__0_.9__A。
由图知：U=3V，IA=0.3A，IB=0.6A I=IA+IB=0.9A
2.一曲一直：1个定值电阻+1个灯泡
解之得：U=2.6V，Rx=8Ω
（2）小南的同学利用上述器材，还设计了测量未知电阻Rx 的四种实验电路，其中无法测出未知电阻Rx的是___D___。
电路并联，流过Rx的电流：I2－I1 Rx的电压：Ux=U总=I1R0
Rx
Ux I2
I1 I2 I1
R0
3.如图所示，R0阻值已知，开关S1闭合、S2断开时，电流表 示数为I1，开关S1、S2都闭合时，电流表示数为I2，求Rx的 阻值。
（1）S1闭合、S2断开时，电路串 联，Rx的电流Ix=I1
二 小灯泡U-I图像
2.欧姆定律图像信息题专题及答案无师自通
2.欧姆定律图像信息题专题及答案（无师自通）一．选择题（共9小题）1．（2012•邗江区二模）有关下图所示各图象的说法中，不正确的是（）2．（2009•鼓楼区二模）灯泡A和B的额定电压均为6V，小明同学通过实验测得它们的电流随电压变化的曲线如图所示（）A．当A、B串连接入电路，逐渐增大电源电压，A灯先烧坏的实验数据通过整理做出了如图所示的图象，根据图象，下列说法中不正确的是（）A．导体甲的电阻大于导体乙的电阻4．（2008•常州）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示．把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V；0.8W B．2.5V；1.0W C．4.5V；1.0W D．4.5V；1.8WA．图甲表示物体振动的波形图，它是噪音波形图6．（2005•南京）有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R的I﹣U图线所在的区域，下列说法中正确的是（）并验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）入电路，下列说法正确的是（）图象．对此作出的判断中，错误的是（）二．填空题（共6小题）10．两个电路元件A、B中的电流与两端电压的关系如图所示（1）由图可知，流过元件_________的电流与它两端的电压成正比．（选填：“A”或“B”）（2）将A、B两元件并联接到电压是1.5V的电源上时，通过元件B的电流约为_________ A；总电阻约为_________Ω．11．（2011•金台区模拟）两个电路元件A和B中的电流与其两端电压的关系如图所示，则元件A的电阻R A= _________Ω．若把它们串联起来，接在某电源上，电路中的电流是0.3A，则B元件此时的电阻值大小是_________Ω，电源电压是_________V．12．（2013•邗江区二模）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.4A，则电源电压是_________V，元件B的电功率是_________W．13．（2013•建邺区一模）小敏用图甲电路研究导体中的电流与电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器的滑片，保持R两端的电压不变，记下四组电流I与对应的电阻R的数据，并用黑点描在乙图中．（1）实验过程中，移动变阻器的滑片时，眼睛应注视_________（选填序号）．A．变阻器的滑片B．电压表示数C．电流表示数（2）本实验中，所用滑动变阻器的最大电阻不得低于_________Ω．（3）分析图乙的数据，可得实验结论：_________．（4）乙图中“涂黑”部分面积表示的物理含义是：_________．14．（2002•天津）如图所示，闭合开关S，滑动变阻器取四个不同的阻值，可以得出电流表和电压表的四组对应的值．这四组对应的值在图乙的U﹣I坐标中分别用a、b、c、d四个点表示（坐标原点表示的电压值和电流值均为0）．由这四个点做出的U﹣I图象为一条直线，延长直线交纵轴（U轴）于E点，交横轴于F点，若电源电压为U0，定值电阻的阻值为R0．据此分析：（1）E点表示的电流表、电压表的示数分别为_________、_________电路处在_________状态．（2）F点表示的电压表、电流表的示数分别为_________、_________．此时电路处在_________状态．15．（2013•溧水县一模）如图甲所示，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变．实验中小明连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为0，而电压表有示数，则电路中出现的故障可能是_________；排除故障后继续实验，当Rx的阻值由5Ω换成10Ω时，滑动变阻器的滑片应向_________滑动（选填“左”或“右”），使电压表示数保持不变．经过多次实验得到了I与R的关系图象，如图乙所示，此次实验中电压表的示数始终保持_________V不变．16．（2009•南宁）如图所示甲图是学习兴趣小组探究电阻上的电流跟两端电压关系的电路图，通过改变滑动变阻器R2的阻值，记录电压表和电流表多组数据后作出了乙图所示的U ﹣I关系图象a、b、c．则乙图中能表示通过R2的电流随其两端电压变化关系的图象是（）A．a B．6C．c D．a或c 17．（2013•无锡一模）如图甲所示，电源电压为6V不变，滑动变阻器的最大阻值为50Ω，电流在0.1A～0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在5Ω～50Ω18．（2013•漳州）在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．下列说法正确的是（）19．（2012•乐山）如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U﹣I关系图象如图所示．则下列判断正确的是：（）的滑片从b端移到a端，两个电阻的“U﹣I”关系图象如图2所示．下列判断正确的是（）值从最大变化到最小，两个电阻的“U﹣I”关系图象如图所示．则下列判断正确的是（）22．（2003•成都）如图所示的电路中，电源电压保持不变，电流表标有“0～0．6 A～3A”，a、b为两个接线柱．现将两只阻值相同的电阻按串联或并联方式连接后接在a、b两点之间．当第一次电阻以某种连接方式接入后，电流表选0～0.6 A量程即可；当第2次电阻以另一种连接方式接入电路时，电流表必须换为0﹣3V量程．则关于电阻的连接方式以及两次电流表的示数关系，下列判断正确的是（）23．（2013•潍坊二模）在图甲所示电路中，R0、R2为定值电阻，改变滑动变阻器R1的滑片位置，电压表V1、V2和电流表A的示数均要发生变化．两电压表示数随电流变化的图线如图乙所示．则下列判断中正确的是（）23．B．C．D．25．（2012•吉州区模拟）现有两个热敏电阻R1、R2和一个定值电阻R0．R1的阻值会随温度升高而增大，R2的阻值会随温度升高而减小，R0的阻值不变，它们的电流随电压的变化曲线如图所示．下列对三条曲线的分析正确的是（）A．曲线①是R的电流随电压的变化曲线2.欧姆定律图像信息题专题答案：1、A2、B3、A4、C5、C6、D7、D8、D9、C二．填空题10、答案为：（1）A；（2）0.2，3．11、答案为：5；6.67，3.5．12、答案为：4.5；1．13、答案为：（1）B；（2）40；（3）导体两端的电压相同时，通过导体中的电流与导体的电阻成反比；（4）电阻R两端的电14、（1）0；U0；断路．（2）0；；通路（电压表被短路）15、答案为：Rx断路；右；2.5．16、C17、B18、D19、D20、C21、D22、A23、AD24、B25、D解：（1）由图象可知，图线①随电压增大，电流增大，但是△U＜△I，由R=可知，随电压的增大，导体电阻减小；随电压与电流的增大，导体的电功率增大，导体温度升高，而电阻减小，由题意可知①是R2的电流随电压的变化曲线，故A错误；（2）由图象可知，图线②是一条直线，电阻不随电压的变化而变化，电阻是定值电阻，因此图线②是R0的电流随电压的变化曲线，电阻阻值R0==10Ω，故B错误，D正确；（3）由图象可知，图线③随电压的增大，电流增大，△U＞△I，由R=可知，随电压的增大，导体电阻变大；随电压与电流的增大，导体的电功率增大，导体温度升高，电阻增大，由题意可知③是R1的电流随电压的变化曲线，故C错误；故选D．26、北京王后雄教育胡老师整理。
闭合电路欧姆定律图像课件
常见问题分析
图像不准确
可能由于测量误差、设备 故障或数据处理不当导致 。
设备故障
如电源、电阻箱、电流表 或电压表出现故障。
操作不当
如未正确连接电路或操作 顺序错误。
问题解决方案
提高测量精度
使用高精度的测量设备，多次测量求平均值。
检查设备状态
确保所有设备正常工作，无故障。
规范操作流程
严格按照操作步骤进行实验，避免操作失误。
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
闭合电路欧姆定律图 像课件
目录
CONTENTS
• 欧姆定律概述 • 闭合电路欧姆定律图像 • 实验设计与操作 • 问题与解决方案 • 总结与展望
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
01
欧姆定律概述
定义与公式
课件内容概述
该课件详细介绍了闭合电路欧姆定律的基本概念、公式、定理及其在电 路分析中的应用。通过图像、图表等形式，使学习者能够直观地理解闭 合电路中电流、电压和电阻之间的关系。
重点与难点解析
课件对闭合电路欧姆定律的重点和难点进行了深入剖析，包括如何理解 和运用公式进行电路分析，以及解决实际问题的技巧和方法。
好地理解电路的工作原理。
实验数据处理
在实验中，可以通过测量不同电阻 下的电流和电压值，绘制出闭合电 路欧姆定律的图像，进而分析实验 结果。
故障诊断
在电路出现故障时，可以通过分析 闭合电路欧姆定律图像的变化，快 速定位故障原因。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
欧姆定律的图像分析专题+课件-2023-2024学年人教版九年级物理全一册
1.理解欧姆定律。
新课标要求
一、欧姆定律
1.内容：导体中的电流，跟导体两端的电压成___正__比___，跟导体的电阻成
___反__比___。
U
2.表达式： I = ___<m>R_</m> _。（只适用于纯电阻电路）
<m>
</m>
【特别提醒】公式中的 I 、 U 、 R 必须是同一段导体在同一时刻的电流、
<m>
</m>
<m>
</m>
<m>
</m>
电压、电阻值。
U
3.变形公式：①求电压： U = ___IR___；②求电阻： R = _____（只用于数学 <m>
</m>
<m>
</m>
<m>
</m>
I<m>
</m>
计算）。
定值电阻U—I图像
U/V
R
0
I/A
两个定值电阻串联
U/V
R1
R2
R1＞R2
关系如图丙所示。R0是定值电阻，当电路中电压表示数小于 设定值时（设定值固定不变），机械装置启动，将质量偏小
的不合格产品推（检测区没）有产品时，电路中的电流最大 B．检测区产品质
量越小，电压表的示数越小
C．检测区产品质量越大，
R两端电压变大D．若要提高通过检测区产品的最小质量，可将
11.如图甲所示，电源电压保持不变，
R
<m>
0

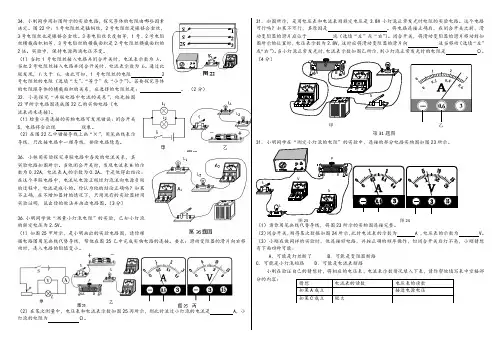

实验(欧姆定律部分图像表格)
34．小刚同学用如图所示的实验电路，探究导体的电阻由哪些因素决定。
图22中：1号电阻丝是猛铜丝，2号电阻丝是镍铬合金丝，3号电阻丝也是镍铬合金丝。
3条电阻丝长度相等，1号、2号电阻丝横截面积相等，3号电阻丝的横截面积是2号电阻丝横截面积的2倍。
实验中，保持电源两端电压不变。
（1）当把1号电阻丝接入电路并闭合开关时，电流表示数为I 1。
当把2号电阻丝接入电路并闭合开关时，电流表示数为I 2。
通过比较发现，I 1大于I 2，由此可知，1号电阻丝的电阻 2号电阻丝的电阻（选填“大”、“等于”或“小于”）。
若要探究导体的电阻跟导体的横截面积的关系，应选择的电阻丝是： 。
（2分） 32．小亮探究“并联电路中电流的关系”，他先按图22甲所示电路图连成图22乙的实物电路（电 流表尚未连接）。
（1）检查小亮连接的实物电路可发现错误：闭合开关S ，电路将会出现 现象。
（2）在图22乙中错接导线上画“×”，用笔画线表示导线，只改接电路中一根导线，排除电路隐患。
36．小林用实验探究串联电路中各处的电流关系，其实验电路如图所示。
当他闭合开关时，发现电流表A 1的示数为0.22A ，电流表A 2的示数为0.2A 。
于是他得出结论：在这个串联电路中，电流从电源正极经灯泡流向电源负极的过程中，电流是减小的。
你认为他的结论正确吗？如果不正确，在不增加器材的情况下，只用现有的实验器材用实验证明，说出你的做法并画出电路图。
（3分）36.小明同学做“测量小灯泡电阻”的实验，已知小灯泡的额定电压为2.5V 。
（1）如图25甲所示，是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他在图25乙中完成实物电路的连接。
要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小。
（2）在某次测量中，电压表和电流表示数如图25丙所示，则此时流过小灯泡的电流是 A ，小灯泡的电阻为 Ω。
31．如图所示，是用电压表和电流表测额定电压是3.8V 小灯泡正常发光时电阻的实验电路。
中考物理复习《欧姆定律的U-I图像和I-R图像》
欧姆定律的U-I图像和I-R图像考点解读表现开形式：题干中给出相关图像，根据图像信息解题。
如图甲所示是电阻甲和乙的I-U图像，乙、丙是它们的部分电路连接示意图，下列说法错误的是（）方法：特殊点法、欧姆变量法。
找特殊点，利用欧姆定律及其变形公式求解。
核心：（1）特殊点法：找起点、拐点、终点及交点等特殊点坐标。
（2）欧姆变量法：UR I∆=∆当电压表所测电阻不变时，R即为所测电阻；当电压表所测电阻变化时，R=R总－R测（3）简单电路：直接从U-I或I-U图像上找出对应的电压、电流值，然后利用公式URI=计算出电阻，利用公式P=UI计算出电功率。
（4）图像：上升——定值电阻；下降——滑动变阻器。
真题训练1.（2023年天津中考题）定值电阻R的U-I关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为（）A.1AB.2AC.3AD.4A【答案】A2.（2023年泸州中考题）如图甲所示的电路，R0为定值电阻，R为滑动变阻器（0～25Ω）。
闭合开关，调节滑动变阻器，记录电压表示数U、电流表示数I，作出U-I关系图像如图乙所示。
则下列判断正确的有（）A.R0的阻值为5ΩB.电源电压为2.5VC.当电压表示数为2V时，电路消耗的总功率为0.6WD.当电压表示数为1V时，滑动变阻器消耗的电功率最大【答案】AC3.（2023年南充中考题）如图所示为电阻R1和R2的I-U图像，下列说法正确的是（）A.R2的阻值为10ΩB.两电阻串联与并联的总阻值之比为9∶4C.将两电阻串联接入电路，通电后，R1两端电压与R2两端电压之比为1∶2D.将两电阻并联接入电路，通电1分钟，电流通过R1产生的热量与电流通过R2产生的热量之比为1∶2【答案】D4.（2023年临沂中考题）图甲所示电路的电源电压保持不变，闭合开关后，将滑动变阻器的滑片由最右端向最左端移动的过程中，两电压表与电流表的示数变化关系如图乙所示，则（）A.a是灯泡的U-I图线B.灯泡电阻的最小值为10ΩC.R的最大阻值为25ΩD.电路的最大功率为1.2W【答案】C5.（2023年贵州中考题）探究“电流跟电阻的关系”的实验中，电源电压恒为6V，得到电流随电阻变化关系如图所示，下列说法正确的是（）A.定值电阻两端的电压为2.5VB.滑动变阻器的功率随定值电阻阻值的增大而增大C.当所用定值电阻为25Ω，滑动变阻器接入电路阻值为35ΩD.当滑动变阻器接入电路的阻值为7Ω时，电路的电流为0.5A【答案】ACD6.（2023年衡阳中考题）如图甲所示，电源电压保持不变，小灯泡的额定电压为6V，闭合开关S后，当滑片Р从R的一端滑到另一端的过程中，小灯泡的I-U关系图像如图乙所示。
专题18欧姆定律的U-I图像和I-R图像
专题18 欧姆定律的UI图像和IR图像1．“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的IU关系图像，从图中可以看出R1、R2的大小关系为（）A．R1>R2B．R1<R2C．R1=R2D．不能确定【答案】B【解析】由图像可知，两电阻两端的电压相等时，通过R1的电流大于通过R2的电流，即I1＞I2由URI可知对点训练考点解读R1<R2故选B。
2．两个定值电阻的I U-图像如图所示，下列说法正确的是（）A．电阻甲的阻值为6ΩB．电阻乙的阻值为0.1ΩC．将这两个电阻串联接入电路中，甲电阻两端的电压比乙小D．将这两个电阻并联接入电路中，通过甲电阻的电流比乙小【答案】C【解析】A．由图可知，当甲两端的电压为1.5V时，通过甲的电流为0.3A，则甲的电阻R甲＝1.5V=0.3AUI甲甲＝5Ω故A错误；B．由图可知，当两端的电压为2V时，通过乙的电流为0.2A，则乙的电阻R乙＝2V=0.2AUI乙乙＝10Ω故B错误；C．这两个电阻串联接入电路中，则通过甲乙两电阻的电流相等。
根据U=IR可得，因为R甲＜R乙所以U甲＜U乙故C正确；D．这两个电阻并联接入电路中，则甲乙两电阻的电压相同，根据I=UR可得，因为R甲＜R乙所以I甲＞I乙故D 错误。
故选C 。
3．如图是电阻甲和乙的U I -图象，小明对图象信息作出的判断，正确的是（ ）A ．当甲两端电压为0.5V 时，通过它的电流为0.3AB ．当乙两端电压为2.5V ，其电阻值为10ΩC ．将甲和乙串联，若电流为0.4A ，则它们两端的电压为2VD ．若甲和乙并联，若电压为1V ，则它们的干路电流为0.6A 【答案】D【解析】A ．由图知道，当甲两端电压为0.5V 时，通过它的电流为0.1A ，故A 错误； B ．由图知道，当乙两端电压为2.5V 时，通过它的电流为0.5A ，由欧姆定律知道，其电阻值为2.5V 50.5AU R I ===Ω 故B 错误；C ．将甲和乙串联，若电流为0.4A ，则通过两电阻的电流均为0.5A ，由图知道，此时U 甲=2V 、U 乙=1V ，由于串联电路中总电压等于各分电压之和，所以，它们两端的电压U=U 甲+U 乙=2V+1V=3V故C 错误；D ．若甲和乙并联，若电压为1V ，则它们两端的电压均为1V ，由图象知道，此时I 甲=0.2A 、I 乙=0.4A ，由于并联电路中干路电流等于各支路电流之和，所以，干路电流I=I 甲+I 乙=0.2A+0.4A=0.6A故D 正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律图像分析专题
1．通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。
现
将甲和乙并联后接在电压为3V的电源两端，则R
甲:R
乙
= ；U甲:U乙= ；I甲:I乙= 如果，把
甲和乙串联在3v的电路中，则U
甲:U
乙
= ；I
甲
:I
乙
= ；R甲:R乙= ；
2．如图是电阻R A和R B两端电压与电流的U-I图象。
如果将R A
和R B串联起来，它们两端电压之比为________；如果将R A和R B
并联起来，通过它们的电流之比为________。
3．小明在研究通过导体的电流时，根据测量数据绘制出如图所示
的I-U图像。
对此作出的判断中，错误的是：（）
A．通过R1的电流与它两端所加电压成正比
B．通过R2的电流与它两端所加电压不成正比
C．将它们串联接入到同一电路中时，通过R1的电流较小
D．将它们并联连接到两端电压为1.5V的电路中时，通过干路
的电流大约是0.46A
4．通过A、B两个电路元件的电流与其两端电压的关系如图所示．将A、B串联后接入电路，当通过A的电流为0．2A时，A和B两端的总电压是V；将A、B并联后接入电路，当通过B的电流为0．2A时，A两端的电压是V．
5.如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图2所示，则电源电压为V，R2的最大阻值为Ω．
6．酒精检测仪在治理酒后驾驶的举措中发挥了重要作用．如下图所示：甲是酒精检测仪，乙是检测仪的简化电路图，电源电压保持不变，R0为定值电阻，R为气敏电阻，丙是气敏电阻
的阻值随酒精气体含量变化的图象．司机只出的气体中酒精含量越高，气敏电阻的阻值
越，电路中的电流表示越数．（以上两空均填“大”或“小”）
7．如左图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图象如右图所示，根据图象的信息可知：（选填“甲”或“乙”）是电压表V1示数变化的图象，电源电压为V，电阻R1的阻值为Ω
8．图甲所示的电路中，电源电压恒定，闭合开关，改变滑动变阻器滑片的位置，电压表和电流表的示数变化图象如图乙所示，那么，电源电压是V，定值电阻R0的阻值是Ω．9．在图甲所示电路中，电源电压保持不变，R0、R2为定值电阻，电流表、电压表都是理想电表．闭合开关，调节滑动变阻器，电压表V1、V2和电流表A的示数均要发生变化．两电压表示数随电路中电流的变化的图线如图乙所示．根据图象的信息可知：（填“a”或“b”）是电压表V1示数变化的图线，电阻R2的阻值为Ω，电源电压为V，电阻R0的阻值为Ω．
10．两个电阻A和B中的电流与其两端电压的关系如图所示，由图可知电阻B的阻值是Ω；将A和B串联后接在由2节干电池串联组成的电源两端，则电源电压是V，电路接通后通过A和B的电流是A．
11．有一种亮度可以调节的小台灯，其电路如图1．电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图2．由图可知：灯泡的电阻随加在灯泡两端电压的增大而，原因是。
当灯泡正常发光时，灯丝的电阻为Ω．调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是V，滑动变阻器R连人电路的阻值是Ω．
12．如图甲的电路中，电源电压保持不变．闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是V，定值电阻R的阻值是Ω．
13．如图甲所示，是某兴趣小组在“伏安
法测电阻”实验中分别作出R1、R2的U-I
图象．小明利用R1、R2两个电阻设计了
如图乙所示的实验电路，此时，电流表
示为0.6A，则：（1）R1的阻值等
于；
（2）在图乙的实验中R2的阻值为
（3）如果小红将R1、R2串联，接入6V的电源两端，则通过R2的电流是
14．如图甲所示，电源电压为U保持不变，R0为定值电阻．闭合开关，电流表A的示数为I，电压表V1的示数U1，电压表V2的示数为U2．移动滑动变阻器得到在不同电流下的U1-I图线和U2-I图线，如图乙所示．
（1）随着电路中电流的增大，电压表V1的示数U1，电压表V2的示数U2；（选填“减小”或“增大”）
（2）在U-I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是Ω；（3）请根据图象求电源电压U是，定值电阻R0的阻值是．
15．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是V，电阻R2的阻值是Ω，电阻R2的I-U 图象是丙图中的（填“a”或“b”）
16．图甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为0-0.6A的电流表改装而成），滑动变阻器R的最大值为60Ω，金属杠杆的右端是滑动变阻器的滑片．从油量表指针所指的刻度，就可以知道油箱内油面的高度．电源电压为24V，R0为定值电阻，
（1）R0的作用是，当油箱油面下降时，油量表的示数将变．（2）油箱装满汽油时，油量表示数为最大值（即电流表达到最大值，此时，滑动变阻器的触头在某一端），求R0的阻值．
（3）当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为多少？（4）改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计．要求：当油箱中的油用完时，油量表（电压表）的示数为零．。
