蓝卡巡更巡检系统技术方案-BP-2012S
蓝卡管卡版本电子巡更BP2012S小区方案确定管卡版本
BP-2012S巡更管理系统方案BP-2012S小区智能化巡检系统技术方案武汉市欣泰科技发展有限公司BP-2012S巡更管理系统方案目录1．系统概述 (3)1．1 系统设计目的 (3)1．2 系统基本原理 (3)1．3 系统设计特点 (3)2．系统组成 (7)2．1信息源 (8)2．2巡更机 (9)2．3 BS-1000 无线通讯座 (9)2．4系统管理软件 (10)2．4．1 目的 (10)2．4．2 功能 (10)3．系统配置 (13)3．1信息源（75个） (13)3．2巡更机 (13)3．3无线通讯座 (13)3．4巡检管理系统软件、硬件 (13)4．2售后服务 (14)4．2．1保证期内售后服务 (14)4．2．2保证期后售后服务 (14)4．2．3软件升级 (14)附录：《典型客户》《信息钮在水泥部件上安装、固定的方法》1．系统概述1．1 系统设计目的随着科技的快速发展，小区的巡逻管理也进入了智能化的管理。
如今，各城市的小区建设设施更加齐全，环境更加优美，人均面积日益扩大。
为保证小区公共财产的安全和小区居民的安全，治安巡逻变得更加重要，智能化的管理能更好的监督保安人员的巡逻工作。
1．2 系统基本原理该系统主要是针对保安巡逻、设备巡检的管理系统。
根据巡线方案，在指定路径的关键控制点安装电子信息源。
保安人员通过巡检记录管理软件设定巡检路线和计划时间表后，把特定编号的巡更机及巡检时间表一起发放到指定的保安人员手中，保安人员按计划巡检。
保安人员每次到达巡检点后用巡更机采集信息源信息，巡更机内会记录下保安人员到达的时间和巡检点的特征编码。
保安人员根据需要在一定的时间周期内通过无线通讯座将每个巡更机中的巡检记录收集汇总存入计算机。
管理人员用巡检管理软件汇总后的数据进行统计分析，以考核保安人员的工作情况。
1．3 系统设计特点根据目前国际IC技术的发展，在实际应用中，感应（非接触）式巡检系统正全面取代接触式系统，而被大多数用户采用。
BP-2012F巡检器说明书--电子版
BP-2012F 感应式巡检器使用说明书性能指标读卡方式感应式非接触读卡信息卡格式EMID 射频格式读卡距离(本公司卡)卡型号外型尺寸读卡距离BLC-02 86mm×54mm人员厚卡6.0cmBLC-40 Φ40mm圆形点卡4.0cmBLC-30 Φ30mm圆形点卡3.5cmBLC-22 Φ22mm圆形点卡3.5cmBLC-6-28Φ6mm×28mm管状卡3.5cm探卡工作电流≤60μA电池类型CR123A 3V非充电型锂电池外壳防护等级防护等级符合IP54规定防震合金内胆，橡胶外壳实测结果2m自由落体抗摔防水实测置于≤20cm深水中浸泡30分钟后，功能正常记录存储容量30719条记录数据安全性Flash存储，掉电保存与计算机通讯方式通过专用通讯座，无线传输数据工作温度-20℃～70℃工作湿度0～95℅体积140mm×40mm×30mm液晶屏尺寸14mm×8mm重量172g±5g使用方法如何读卡巡检器正前方靠近射频卡，在有效读卡范围内巡检器会自动感应读卡，巡检器会发出“嘀”的一声，且指示灯闪烁4次，表示读卡成功。
数据通讯将巡检器正确放置在通讯座上（如下图），用专用通讯线将通讯座与计算机连接，运行巡检管理软件，执行巡检器通讯功能，巡检器进入通讯状态后，系统自动进行巡检器检测、自动校时、数据上传等操作。
通讯期间巡检器读卡功能停止，通讯完毕取下巡检器10秒钟后才能读卡。
注：专用通讯座与计算机连接可兼作读卡器使用，方便软件设置时输入卡号。
提示信息一览屏幕显示待机时显示当前系统时间。
读卡时显示卡号后4位。
巡检器鸣叫1声且指示灯闪烁4次表示读卡成功。
如:出现字样并且巡检器鸣叫4声指示灯闪烁4次，表示巡检器内部时钟错误，需要先与计算机通讯校时，方可正常使用。
读卡后巡检器鸣叫4声且指示灯闪烁4次表示巡检器中未上传数据已满，需上传。
巡检器鸣叫8声且指示灯闪烁8次巡检器硬件错误，需连接计算机进行通讯，并初始化巡检器。
蓝卡巡更巡检系统技术方案-BP-2012S
技术方案目录一、系统概述 (3)二、系统组成 (3)三、系统拓扑结构图 (3)组网示意图 (4)使用示意图 (5)系统工作原理 (5)四、巡更管理系统软硬件配置 (6)1、智能巡逻管理系统软件 (6)2、BP-2002S型超级坚固自动感应巡更机 (6)3、巡检点 (7)4、人员卡 (7)5、事件夹 (8)7、无线通讯座 (8)系统通讯的方式 (8)五、软件系统介绍 (11)软件名称及版本 (11)系统简介及功能结构 (11)运行环境 (11)1、主界面 (11)2、系统设置 (12)3、巡检器通讯 (12)4、电子地图 (12)5、优化数据库 (13)6、切换数据库 (14)7、数据处理-生成报表 (14)8、原始记录 (14)原始记录查询 (14)简化的原始记录查询 (14)9、如何查询数据结果 (15)核查结果的查询 (15)统计 (16)六、传统签到方式与电子巡逻方式的比较 (17)七、安装、售后服务及技术培训 (18)1、安装 (18)2、售后服务 (19)3、软件升级 (19)4、技术培训 (19)八、感应式智能巡检系统典型行业应用 (22)九、感应式巡更系统报价 (23)一、系统概述现代化的企业需要有一个安全、高效的办公环境。
随着企业规模的逐步扩大，怎样更好地加强公司内部安全管理，已成为困扰每个企业管理者的问题。
非接触式感应卡在线巡更管理系统是新型现代化安全管理系统，它结合计算机技术、网络通讯技术、自动控制技术和智能卡技术于一体，是实现安全防范管理的有效措施，已广泛应用于银行、宾馆、高档写字楼、智能化小区、工厂等重要场所。
二、系统组成智能巡逻管理系统软件：安装在中控室电脑上手持式无线巡检器：巡逻人员巡检作业时使用巡检点信息卡：安装在需要重点检查的地方人员卡：用于识别巡检人员的身份事件夹卡：用于记录巡检时发生的事件及巡检点的情况通讯座：传输巡检器内的数据到巡逻管理系统软件内标识牌：标识信巡检点的位置夜光标签：用于在黑暗的地方指示巡检点，便于巡检员操作三、系统拓扑结构图系统工作原理工作原理就是在巡逻线路上安装一系列代表不同点的射频卡（又称感应卡），巡逻到各点时巡逻人员用手持式巡检器（相当于刷卡机）读卡，把代表该点的“卡号”和“读卡时间”同时记录下来。

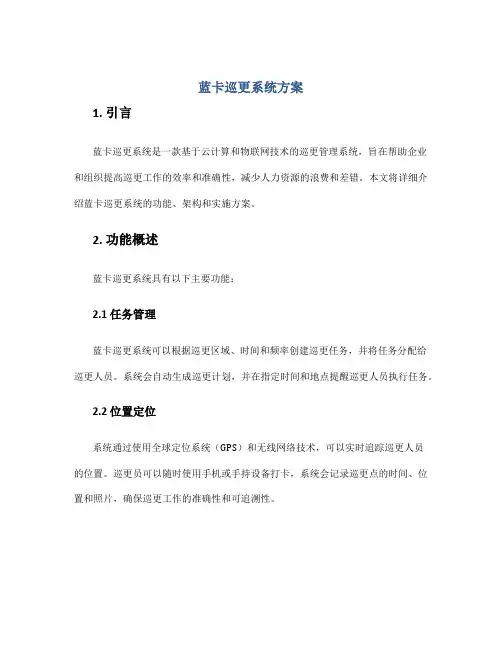

蓝卡巡更系统方案
蓝卡巡更系统方案1. 引言蓝卡巡更系统是一款基于云计算和物联网技术的巡更管理系统，旨在帮助企业和组织提高巡更工作的效率和准确性，减少人力资源的浪费和差错。
本文将详细介绍蓝卡巡更系统的功能、架构和实施方案。
2. 功能概述蓝卡巡更系统具有以下主要功能：2.1 任务管理蓝卡巡更系统可以根据巡更区域、时间和频率创建巡更任务，并将任务分配给巡更人员。
系统会自动生成巡更计划，并在指定时间和地点提醒巡更人员执行任务。
2.2 位置定位系统通过使用全球定位系统（GPS）和无线网络技术，可以实时追踪巡更人员的位置。
巡更员可以随时使用手机或手持设备打卡，系统会记录巡更点的时间、位置和照片，确保巡更工作的准确性和可追溯性。
2.3 异常报警蓝卡巡更系统在巡更过程中会监测异常情况，例如巡更点的漏检或重检、巡更时间的延误等。
一旦发现异常，系统会自动发送报警信息给巡更人员和管理人员，提醒他们及时处理。
2.4 数据分析系统会自动收集巡更数据，并生成巡更报告和统计数据。
管理人员可以通过系统的数据分析功能，了解巡更人员的工作情况、巡更任务的完成情况以及问题点的分布情况，从而为优化巡更工作提供决策支持。
3. 系统架构蓝卡巡更系统采用分布式架构，包括前端应用、后端服务和云端存储三个主要组件。
3.1 前端应用前端应用为巡更人员提供任务管理、巡更打卡和异常处理等功能。
巡更人员可以通过手机应用或手持设备使用前端应用完成巡更任务，并实时查看巡更结果。
3.2 后端服务后端服务负责处理前端应用发送的请求，包括任务创建与分配、位置追踪、异常监测和报警等功能。
后端服务通过物联网技术与前端应用进行通信，并将巡更数据存储到云端数据库中。
3.3 云端存储云端存储采用云计算技术，为系统提供高可用性和可扩展性。
巡更数据和报告会保存在云端数据库中，并可通过管理人员的权限访问和分析。
4. 系统实施方案4.1 硬件设备准备实施蓝卡巡更系统需要准备以下硬件设备：•手机或手持设备：用于巡更人员使用前端应用完成任务；•GPS定位装置：用于追踪巡更人员的位置；•无线网络设备：用于与云端存储和后端服务进行通信。

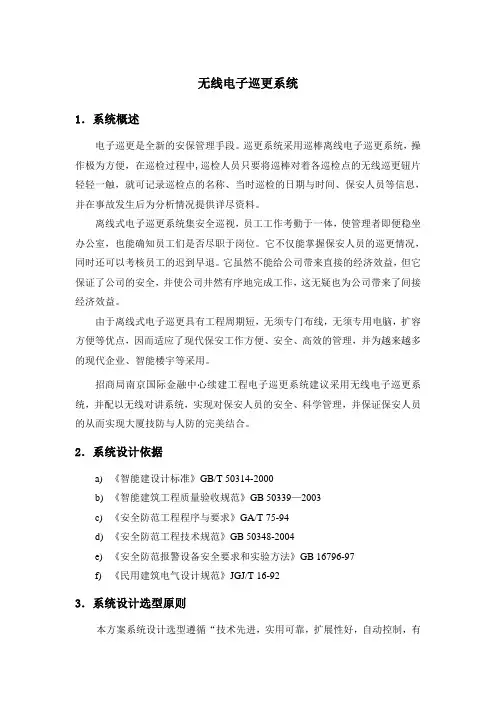

无线电子巡更方案
无线电子巡更系统1．系统概述电子巡更是全新的安保管理手段。
巡更系统采用巡棒离线电子巡更系统，操作极为方便，在巡检过程中,巡检人员只要将巡棒对着各巡检点的无线巡更钮片轻轻一触，就可记录巡检点的名称、当时巡检的日期与时间、保安人员等信息，并在事故发生后为分析情况提供详尽资料。
离线式电子巡更系统集安全巡视，员工工作考勤于一体，使管理者即便稳坐办公室，也能确知员工们是否尽职于岗位。
它不仅能掌握保安人员的巡更情况，同时还可以考核员工的迟到早退。
它虽然不能给公司带来直接的经济效益，但它保证了公司的安全，并使公司井然有序地完成工作，这无疑也为公司带来了间接经济效益。
由于离线式电子巡更具有工程周期短，无须专门布线，无须专用电脑，扩容方便等优点，因而适应了现代保安工作方便、安全、高效的管理，并为越来越多的现代企业、智能楼宇等采用。
招商局南京国际金融中心续建工程电子巡更系统建议采用无线电子巡更系统，并配以无线对讲系统，实现对保安人员的安全、科学管理，并保证保安人员的从而实现大厦技防与人防的完美结合。
2．系统设计依据a)《智能建设计标准》GB/T 50314-2000b)《智能建筑工程质量验收规范》GB 50339—2003c)《安全防范工程程序与要求》GA/T 75-94d)《安全防范工程技术规范》GB 50348-2004e)《安全防范报警设备安全要求和实验方法》GB 16796-97f)《民用建筑电气设计规范》JGJ/T 16-923．系统设计选型原则本方案系统设计选型遵循“技术先进，实用可靠，扩展性好，自动控制，有利管理，投资合理”的原则。
强化人防、技防、物防一体化设计概念，技防系统设计与现场物防条件及危机管理紧密结合。
系统设计和器材设备的选择必须符合国家有关标准与规范要求，并做到技术先进，配置合理，功能完备，工作稳定，易于扩展，操作维修方便。
同时，系统设计和器材设备的选择要充分考虑到使用者的使用方便，既能实现对保安巡更工作的有效监督，又能通过科学、严格的管理提高工作效率。
兰德华巡更巡检系统介绍
兰德华巡更巡检系统介绍兰德华巡更巡检系统是一种专门用于安保巡查和巡逻任务管理的高效工具。
它集成了现代化的信息技术和安保管理理念，旨在帮助安保管理部门提高工作效率、减少人力资源投入，并加强对巡检工作的监督和管理。
以下是对兰德华巡更巡检系统的详细介绍。
一、兰德华巡更巡检系统的特点：1.高效率：兰德华巡更巡检系统利用智能终端设备和云平台技术，能够快速获取和传输信息，实现实时巡检和任务更新，大大提高巡检效率。
2.实时监控：系统通过GPS定位和数据传输技术能够实时监控巡检人员的位置和巡检进度，管理部门可随时查看巡检信息并及时采取措施。
3.多媒体记录：系统支持巡检人员利用设备进行拍照、录像等多媒体记录，有助于准确记录现场情况，并为后续分析和决策提供依据。
4.报表生成：兰德华巡更巡检系统能够自动生成详细的巡检报告，包括巡检路径、时间、异常情况等，为管理部门提供全面的数据支持。
5.异常报警：系统可根据事先设定的规则和标准，对异常情况进行自动报警，提醒管理部门及时采取措施，避免安全隐患。
6.后台管理：系统提供了一个方便易用的后台管理平台，管理人员可以对巡检任务进行分配、排班、考勤统计等操作，实现全面管理。
二、兰德华巡更巡检系统的应用场景：1.安保巡查：适用于大型企事业单位、商业综合体等需要进行安保巡查的场所。
系统能够对巡检任务进行管理，支持多巡检点巡检、多次巡检以及不定点巡检等任务模式。
2.工业安全：可以应用于工厂、仓库等场所的巡检和安全管理。
系统可以记录设备运行状态、异常情况以及安全隐患，为维护工业安全提供数据支持。
3.城市巡逻：适用于城市公安、交通管理等部门的巡逻任务管理。
系统能够记录巡逻人员的位置、巡逻路径，并自动生成相应的报告，为城市管理和安全维护提供帮助。
4.物业管理：可以帮助物业公司对小区、大楼等地方进行巡查和管理。
系统可以记录设施设备运行情况、维修保养情况等，帮助物业公司提高管理效率。
三、兰德华巡更巡检系统的应用优势：1.提高效率：系统通过自动化和信息化技术，能够大幅减少人力资源投入，提高巡检效率和安全管理水平。
巡更系统技术方案
电子巡更系统技术方案1 系统简介巡更系统分为在线巡更系统和离线巡更系统：在线巡更系统由控制器、读卡器（巡更点），IC卡或翼机通手机组成。
巡更人员佩带IC卡,在巡更过程中用IC卡靠近读卡器5-10CM。
工作时声光“滴”的一声提示，将读取时间、序列号存于控制器中，并可实时将数据传给管理电脑；管理人员通过计算机内的应用软件将控制器的巡更数据读入计算机中存档。
随时供管理人员进行分析、处理、统计、制作报表，给管理者提供一个科学、准确的考核依据。
离线巡更系统由ZKH-5巡检机、巡逻点天线及软件等组成。
巡逻点是一种存有激光刻制的8位16进制编码信息的感应管。
将具有不同编码的巡逻点感应管安放于被巡更的设备或线路上，并将编码及对应安放地点在计算机中设置好。
巡更人员佩带巡更器,在巡更过程中用巡更器靠近天线5-10CM。
工作时声光振动提示，将读取时间、设备存于巡更器中，并可实时输入设备的运行状态；管理人员将巡更器插入通讯专线与计算机相连，通过计算机内的应用软件将巡更器的巡更数据读入计算机中存档。
2系统组成2.1在线巡更系统控制器控制器是巡更系统中的硬件核心部分，每个控制器具有CPU和大容量的存贮器，能独立完成多个读卡器（巡更点）的控制。
控制器接收读卡器（巡更点）的读卡信号，所有的读卡、报警、运行事件，在与上位机连通后，将事件记录传送给服务器。
控制器参数指标控制器参数CPU 32位微处理器控制读卡器数量 42连接读卡器数量 44卡片容量1万记录容量10万TCP/IP 1路，通过校内网和管理计算机通讯波特率10Mbps控制器ID设定001-255默认为191蜂鸣器1个, 区别有效卡和无效卡声音电源12VDC,1000mA环境温度-20~70 ℃读卡器（巡更点）连接说明图背部连接口的俯视图如下图：信号说明线颜GND 系统地线黑+12V 系统电源BEEPER 蜂鸣器返回信号蓝LED LED返回信号橙D1 韦根(Wiegand 26)DATA1输出黄D0 韦根(Wiegand 26)DATA0输出绿性能指标：读卡类型：Mifare1卡工作电压：≥11V , <15V,标准DC 12V；工作电流：＜150mA支持卡片：2.4G/RF-SIM卡和(13.56MHZ/M1卡或125KHZ/EM卡二选一);传输距离:≤100米，全端口过流、过压及防雷保护；安装注意事项：读卡器安装时不要安装在有大面积金属物体的上面。
巡更系统方案
巡更系统方案某医院弱电系统深化设计方案第六章电子巡查系统目录1.系统概述 ..........................................................12.系统需求分析 ......................................................13.编制依据 ..........................................................14.方案设计 ..........................................................14.1系统组成 (1)4.2组网示意图 (2)4.3使用示意图 (3)4.4系统工作原理 (3)4.5巡更管理系统软硬件配置 (3)4.6软件系统介绍 (7)4.6.1软件名称及版本 (7)4.6.2系统简介及功能结构 (7)4.6.3运行环境 (7)4.6.4主界面 (7)4.6.5系统设置 (8)4.6.6巡检器通讯 (8)4.6.7电子地图 (8)4.6.8优化数据库 (10)4.6.9切换数据库 (10)4.6.10 数据处理-生成报表 (10)4.6.11原始记录 (10)4.6.12原始记录查询 (10)4.6.13 简化的原始记录查询 (11)4.6.14 如何查询数据结果 (11)4.6.15 核查结果的查询 (11)4.6.16 统计 (12)4.6.17 巡逻报表汇总-明细 (13)某医院弱电系统深化设计方案第六章电子巡查系统1. 系统概述依据相关的国家标准及行业规范，现代化的医院需要有一个安全、高效的就诊环境。
随着医院规模的逐步扩大，怎样更好地加强医院-2002) 《建筑工程施工质量验收统一标准》 (GB50303(GB50300-2001) 《智能建筑工程质量验收规范》 (GB50339-2003) 《安全防范系统验收规则》 (GA308-2001)《智能建筑设计标准》 (GB/T50314-2000) 《安全防范系统通用图形符号》(GA/T74-2000)4. 方案设计4.1 系统组成智能巡逻管理系统软件:安装在中控室电脑上手持式无线巡检器:巡逻人员巡检作业时使用巡检点信息卡:安装在需要重点检查的地方人员卡:用于识别巡检人员的身份- 1 -某医院弱电系统深化设计方案第六章电子巡查系统事件夹卡:用于记录巡检时发生的事件及巡检点的情况通讯座:传输巡检器内的数据到巡逻管理系统软件内标识牌:标识信巡检点的位置夜光标签:用于在黑暗的地方指示巡检点，便于巡检员操作4.2 组网示意图- 2 -某医院弱电系统深化设计方案第六章电子巡查系统4.3 使用示意图4.4 系统工作原理工作原理就是在巡逻线路上安装一系列代表不同点的射频卡(又称感应卡)，巡逻到各点时巡逻人员用手持式巡检器(相当于刷卡机)读卡，把代表该点的“卡号”和“读卡时间”同时记录下来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术方案目录一、系统概述 (3)二、系统组成 (3)三、系统拓扑结构图 (3)组网示意图 (4)使用示意图 (5)系统工作原理 (5)四、巡更管理系统软硬件配置 (6)1、智能巡逻管理系统软件 (6)2、BP-2002S型超级坚固自动感应巡更机 (6)3、巡检点 (7)4、人员卡 (7)5、事件夹 (8)7、无线通讯座 (8)系统通讯的方式 (8)五、软件系统介绍 (11)软件名称及版本 (11)系统简介及功能结构 (11)运行环境 (11)1、主界面 (11)2、系统设置 (12)3、巡检器通讯 (12)4、电子地图 (12)5、优化数据库 (13)6、切换数据库 (14)7、数据处理-生成报表 (14)8、原始记录 (14)原始记录查询 (14)简化的原始记录查询 (14)9、如何查询数据结果 (15)核查结果的查询 (15)统计 (16)六、传统签到方式与电子巡逻方式的比较 (17)七、安装、售后服务及技术培训 (18)1、安装 (18)2、售后服务 (19)3、软件升级 (19)4、技术培训 (19)八、感应式智能巡检系统典型行业应用 (22)九、感应式巡更系统报价 (23)一、系统概述现代化的企业需要有一个安全、高效的办公环境。
随着企业规模的逐步扩大，怎样更好地加强公司内部安全管理，已成为困扰每个企业管理者的问题。
非接触式感应卡在线巡更管理系统是新型现代化安全管理系统，它结合计算机技术、网络通讯技术、自动控制技术和智能卡技术于一体，是实现安全防范管理的有效措施，已广泛应用于银行、宾馆、高档写字楼、智能化小区、工厂等重要场所。
二、系统组成智能巡逻管理系统软件：安装在中控室电脑上手持式无线巡检器：巡逻人员巡检作业时使用巡检点信息卡：安装在需要重点检查的地方人员卡：用于识别巡检人员的身份事件夹卡：用于记录巡检时发生的事件及巡检点的情况通讯座：传输巡检器内的数据到巡逻管理系统软件内标识牌：标识信巡检点的位置夜光标签：用于在黑暗的地方指示巡检点，便于巡检员操作三、系统拓扑结构图系统工作原理工作原理就是在巡逻线路上安装一系列代表不同点的射频卡（又称感应卡），巡逻到各点时巡逻人员用手持式巡检器（相当于刷卡机）读卡，把代表该点的“卡号”和“读卡时间”同时记录下来。
巡逻完成后巡检器通过通讯座把数据传给计算机软件处理，就可以对巡逻情况（地点、时间等）进行记录和考核。
系统软件采用智能排班、自动数据处理及核查，一目了然地显示巡更人员是否按照要求的时间、路线巡查，有没有未巡、漏巡、迟到、早到、顺序走错等情况，操作非常简单。
可轻松地选择不同时间段，线路，巡逻点，巡逻人员等要素进行查询和统计，是真正具有全面管理功能的巡逻管理软件。
四、巡更管理系统软硬件配置1、智能巡逻管理系统软件➢智能排班：只需一次排班便可长期使用，不需要反复多次排班➢自动识别：自动识别地点和人员，任何点都可以复用到多条线路，自动匹配➢自动通讯：自动完成巡更机通讯、时钟校验、数据上载、数据下载等功能➢联网功能：可以通过因特网将数据传输到管理中心，可通过浏览器进行查询➢自动维护：自动完成数据月备份、周备份和即时备份，自动清除过期数据➢方便安装：可导出基础信息，软件重装后导入即可，不用重新设置2、BP-2002S型超级坚固自动感应巡更机➢坚固抗摔: 超强金属内胆，弹性橡胶外壳，柔性硅胶内衬，电路板环氧固化➢完全防水: 完全密封设计，电路板防水处理，可在水中使用➢防强电击: 能抵御超高电压警棍电击破坏➢自动感应: 无需按键，无需接触，自动探测读卡➢无线传输: 无线上传数据，每秒上传30条巡更记录➢超低功耗: 数码相机电池，可用1年左右，用户可自行更换➢安全可靠: 可存储30719条数据，掉电数据不丢失➢记录冲击: 自动记录摔打情况技术参数记录存储容量30719 条记录功耗待机电流0.06mA电池寿命一节CR123A电池可连续使用一年以上（每日读卡200次）读卡距离2～5cm（与卡型号有关）通讯格式无线通讯工作温度-25℃～70℃工作湿度0～95℅体积120x35x26mm重量140g±10g供电3V锂电池 (CR123A)3、巡检点射频卡不用充电，寿命长达20年，可选用多种类型可以埋入墙内，用水泥封上，防止人为破坏，不受灰尘、雨雪等天气影响。
读卡方式感应式非接触读卡信息卡格式EMID射频格式卡详情卡型号外型尺寸读卡距离 BLC-22Φ22mm圆形点卡3.5cmBLC-30-NΦ30mm圆形点卡3.5cmBLC-40Φ30mm圆形点卡4.0cmBLC-6-28Φ6.5mm×27mm管状卡4.0cm墙外安装标识牌，如图：BMK-10规格：8.5cm*8.5cm作用：1、标识信息钮位置2、保护墙内信息钮3、体现巡更管理系统的工程形象标识牌上还可再贴夜光标签，BMK-21，如右图：4、人员卡1、型号推荐使用EMID异形卡（配钥匙环）2、外型美观，携带方便，外表面有号码印刷。
3、使用人员卡可以实现多人共用一台巡更机。
可以把巡更计划安排到人，责任落实到人。
4、一台巡更机，可以把巡更计划安排到人，责任落实到人。
5、事件夹事件夹由巡检人员随身携带，便于记录巡逻线路上所发生的特殊事件（如：邻里纠纷，失窃，漏气，等等）。
此夹由真皮制作，内部一侧镶有六枚射频卡，另一侧有透明塑料薄膜，可放入写有每个射频卡所代表的事件的纸卡。
夹内所用的射频卡为特制的近距离类型，以避免多卡信号混乱，刷卡记录，自动记录位置和时间，方便查询。
7、无线通讯座通讯座为巡检器与计算机之间通信的桥梁，该产品通过无线感应方式收取巡检器储存的信息，并同时将其由USB线上传至计算机，为巡检软件提供原始数据。
传输：提供RFID无线传输方式，让巡检器设计达到完全无接口，防止破坏。
技术参数通信方式USB接口传输速率≥20条记录/秒读卡类型EMID 射频格式工作温度-10℃～45℃工作湿度0～95℅指示4个LED指示灯，方便识别数据传输状态。
外观159×79×33mm系统通讯的方式1、BS-1000型通讯座数据上传方式BS-1000通讯座 BCL-40数据线无线巡检器直接放入BS-1000通讯座，BS-1000通讯座通过BCL-40数据线连接计算机。
数据上传到计算机软件中。
通讯座供电通过BCL-40数据线供电，可以不使用专用电源进行供电。
2、BS-2010型通讯座数据上传方式BS-2010通讯座 BCL-40数据线2010通讯座数据传输方式同1000型传输方式相同。
二者不同之处在于：BS-2010通讯座本身自带电池及存储功能，可以在不连接BCL-40数据线的情况下收集巡检器数据并存储到自身当中，后期可以再通过40通讯线连接电脑将数据上传到计算机中。
3、BS-3010、3010M型通讯座数据上传方式BS-3010通讯座 BS-3010M通讯座 BCL-40数据线3010通讯座可以将巡检器数据存储与自身当中，当巡检器数据上传完毕后，自身通过移动GSM网络将数据通过短信形式发送到前期设置好的3010M中，之后3010M通过40线将数据传输到计算机中所需条件：3010、3010M中需要安装移动公司的手机卡，且手机卡中要有余额。
4、BS-4010、4010M型通讯座数据上传方式BS-4010通讯座 BS-4010M通讯座 BCL-40数据线4010通讯座可以将巡检器数据存储与自身当中，当巡检器数据上传完毕后，自身通过电话线将数据通过短信形式发送到前期设置好的4010M中，之后4010M通过40线将数据传输到计算机中。
所需条件：4010、4010M都需要连接一根电话线，且有专门的电话号码。
一个4010M可以配合多个4010使用。
5、BS-6000型通讯座数据上传方式BS-6000通讯座路由器6000通讯座可以将巡检器数据存储与自身当中，当巡检器数据上传完毕后，自身通过网络将数据传输到前期设定的局域网或广域网的ip地址当中。
所需条件：6000都需要连接一根网线，数据接受端（计算机）必须有固定IP地址（局域网固定IP地址/广域网固定IP地址）五、软件系统介绍软件名称及版本软件名称：智能巡逻管理系统软件版本：Ver7.3.1系统简介及功能结构电子巡逻巡检系统是监督考核巡逻人员工作情况的智能管理系统，由感应式智能巡逻管理系统软件、巡检器和各种射频卡构成。
其基本的原理就是在巡逻线路上安装一系列代表不同地点的射频卡（又称感应卡），巡逻到各点时巡逻人员用手持式巡检器（相当于刷卡机）读卡，把代表该点的“卡号”和“读卡时间”同时记录下来。
巡逻完成后巡检器通过通讯座把数据传给计算机软件处理，就可以对巡逻情况（地点、时间等）进行记录和考核。
运行环境1、主界面登录软件后，打开软件主界面，这时我们可以操作软件进行相应设置等操作了。
注意：软件正式使用前，如果有特殊的需要，应该进行系统设置和功能设置。
设置软件时需要用“管理员”或“超级用户”身份登录软件。
进入软件后，快速设置流程如下：管理员对系统进行设置：巡逻点设置巡逻员设置（可以不必设置巡逻员）件设置（可以不必设置）线路设置排班设置系统管理员设置完成后，一般操作员就可以将使用巡检器巡逻时的读卡数据上传到软件中。
一般操作员：通讯上传数据上传巡逻数据后，可以通过报表查看巡逻的结果，监督考核巡逻人员工作情况。
2、系统设置系统设置主要涉及主界面的显示设置、数据备份和一些功能性的设置用来达到使用者的使用方便。
分为系统标识、数据库备份文件夹、当前库保留、历史库文件夹等内容。
3、巡检器通讯打开软件，在软件主界面点击“巡检器通讯”菜单，进入软件的“巡检器通讯”界面，一端接到通讯座（数据采集器）上。
将巡检器放入通讯座（数据采集器）中，软件会自动检测并查找“巡检器”。
4、电子地图用户除了可以在“线路设置”对话框中设置线路的巡逻点外，还可以点击对话框上的“电子地图”按钮，在这里还可以进行图形化的形象设计如下图。
1、在“电子地图”中可以通过点击左上角的“选择底图”来根据需要改变底图。
2、可以通过点击“打印地图”来实现电子地图的打印。
3、选择日期，可以查看这一天的排班的图形化结果。
4、修改删除线路上的巡逻点用鼠标选中某点，按鼠标右键，就可以进行“修改点”、“点顺序”、“删除点”的工作。
可以选中某点，按鼠标左键，通过移动光标来调整点的位置。
通过左侧下方选择颜色来改变线路的颜色，颜色下面的数值可以手动输入来改变线路的粗细。
注意：线路红黑交替闪烁代表这条线路存在没有添加备注处理的“漏巡”结果。
5、优化数据库优化数据库可以分为手动优化和自动优化。
点击系统菜单下的“优化数据库”，此时执行手动优化，将上个月及以前的数据备份到历史库文件夹中，以便提高管理软件的运行速度。
