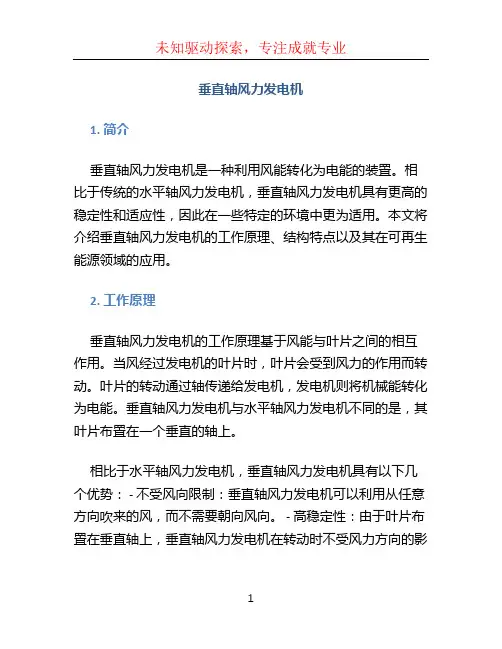

垂直轴风力发电机1. 简介垂直轴风力发电机是一种利用风能转化为电能的装置。
相比于传统的水平轴风力发电机，垂直轴风力发电机具有更高的稳定性和适应性，因此在一些特定的环境中更为适用。
本文将介绍垂直轴风力发电机的工作原理、结构特点以及其在可再生能源领域的应用。
2. 工作原理垂直轴风力发电机的工作原理基于风能与叶片之间的相互作用。
当风经过发电机的叶片时，叶片会受到风力的作用而转动。
叶片的转动通过轴传递给发电机，发电机则将机械能转化为电能。
垂直轴风力发电机与水平轴风力发电机不同的是，其叶片布置在一个垂直的轴上。
相比于水平轴风力发电机，垂直轴风力发电机具有以下几个优势： - 不受风向限制：垂直轴风力发电机可以利用从任意方向吹来的风，而不需要朝向风向。
- 高稳定性：由于叶片布置在垂直轴上，垂直轴风力发电机在转动时不受风力方向的影响，稳定性更高。
- 适应性强：垂直轴风力发电机对风速和风向的变化能力更强，适应性更好。
3. 结构特点垂直轴风力发电机的结构特点如下：3.1 叶片设计垂直轴风力发电机的叶片由多个独立的薄片组成，这样可以提高风力的吸收效率。
叶片通常呈弯曲形状，以增加风力对叶片的作用面积。
同时，叶片的材料选择也非常重要，常见的材料包括纤维复合材料、铝合金等。
3.2 主轴和轴承系统主轴是垂直轴风力发电机的关键组成部分，承载着转动的叶片和发电机部件。
主轴一般采用高强度的金属材料，以确保结构的强度和稳定性。
轴承系统负责支撑和减少主轴的摩擦，常见的轴承类型包括滚动轴承和滑动轴承。
3.3 发电机部件垂直轴风力发电机的发电机部件主要由发电机和控制系统组成。
发电机将转动的机械能转化为电能，通常采用的是三相异步发电机。
控制系统负责监测和调节发电机运行状态，包括风速、电压等参数的监测和调节。
4. 应用领域垂直轴风力发电机在可再生能源领域有广泛的应用，以下是几个常见的应用领域：4.1 农村和偏远地区垂直轴风力发电机适应性强，可以利用不稳定的风力资源。
风力发电基础第四章
• 风能利用率低 • 起动风速高 • 机组品种少，产品质量差 • 增速结构复杂
14
4.2垂直轴风力发电机原理分析
• 垂直轴风力机的工作原理
– 阻力型风力机的工作原理
• 风产生的驱动力F
15
– 升力型风力机的工作原理
16
• Darrieus Φ型风轮典型结构
17
• 上、下叶片连接及部分轴承装配
– 不能精确地计算流场细节，因而无法准确地预报风机叶片 的非定常特性和瞬时载荷。
28
– 涡方法
• Wilson提出的Vortex Sheet模型
29
• 0
• D.vandenberghe和E.Dick于1987年提出另一种自由 涡模型
• 2001年，阿根廷的Ponta和Jacovkis提出了FEVDTM 模型
18
• 垂直轴风力发电机的叶片翼型
– 传统风力机翼型
• 传统风力机叶片翼型一般沿用航空翼型。最常用同 时也是最具代表性的传统风力机翼型是NACA系列翼 型
• NACA系列翼型是二十世纪三十年代末四十年代初由 美国国家宇航局(缩写NASA)前身国家航空咨询委员 会(缩写NACA)提出的。
• NACA 系列翼型由基本厚AB： :度最最翼大大弯型相度和对相中对弯位弧度置的线的百迭十倍倍加数而值成
31
• 垂直轴风机叶轮气动性能模型
32
4.3 垂直轴风力发电机组的设计 与实验
• 垂直轴风电机组设计
– 整机的气动布局设计 – 动力学设计 – 总体布局设计 – 总体结构设计 – 可靠性与安全设计 – 各零部件与系统的方案选择
33
• 风轮设计
– 扫掠面积
P
垂直轴风力发电机组的说明书
垂直轴风力发电机组的说明书一、产品介绍垂直轴风力发电机组是一种利用风能转化为电能的设备，由主要结构框架、发电机、控制系统、转子等组成。
本设备可广泛应用于城市建设、酒店、医院、学校、工厂等多种场合，产生清洁能源，降低用户的能源消耗成本。
二、主要特点1. 垂直轴风力发电机组采用新型永磁同步发电机，具有高效率、低损耗、低噪音、长寿命等特点。
2. 设备采用独特的风轮和减震设计，可减小噪音，提高稳定性。
3. 外壳材质选用优质钢材，表面经过镀锌和喷漆处理，具有优良的抗腐蚀性和美观性。
4. 顶部安装风力发电机组，并通过防盗装置进行牢固固定。
5. 集成式控制系统方便快捷，具有过流、过压、欠压、过载等多种保护功能。
三、安装及使用1. 设备采用模块化设计，安装前应根据产品说明手册进行组装。
安装时应选择坚固、平稳的支撑平台并进行固定。
2. 选用适当的电缆，安装时应先拉好电缆并接好插头，再进行设备的调试工作。
3. 控制器面板上的指示灯可以指示设备的运行状态，如果出现任何故障应及时联系专业技术人员进行排查。
4. 设备应定期进行检修和维护，保持设备清洁、干燥、无漏电现象，并注意防雷、防雨、防摆动。
5. 风力发电机组不宜安装在高层建筑或者高山等特殊场合，以免影响周围环境和设备的正常工作。
四、注意事项1. 安装前应仔细阅读产品说明书，按照要求进行组装和安装，确保设备的正常运行。
2. 设备的电缆和电源插头应保持干燥清洁，防止电气设备的漏电现象。
3. 设备运行时不得将手、头等身体部位靠近设备，以免发生意外事故。
4. 设备长期存放时应注意环境温度、干燥度等因素，防止机器老化和受潮受损。
5. 设备的维护保养应由专业技术人员进行，任何非专业人员擅自拆卸、修改等行为均会导致严重后果。
五、结语垂直轴风力发电机组是一种绿色、环保的新型能源设备，能够为用户节约能源成本，减少污染排放。
我们将以质量为保证、技术为先导、服务为宗旨，竭诚为广大用户提供满意的产品和服务。
垂直轴风力发电机
萨渥纽斯型
总结词
萨渥纽斯型垂直轴风力发电机是一种高效的风力发电机，其 设计独特，能够捕获更多的风能，适合在高风速环境下运行 。
详细描述
萨渥纽斯型垂直轴风力发电机采用类似于空气动力学翼型的 结构，能够有效地将风能转化为机械能。这种类型的发电机 通常适用于风速较高的地区，因为它能够以更高的转速产生 更多的电力。
水平轴风力发电机
设计相对复杂，需要较高的塔架支撑 ，但发电效率较高。
性能与效率比较
垂直轴风力发电机
在低风速下具有较高的发电效率，适 用于风力资源较为分散的地区。
水平轴风力发电机
在高风速下发电效率更高，适用于风 力资源丰富的地区。
THANKS
谢谢您的观看
总结词
霍尔茨曼型垂直轴风力发电机是一种具有独特设计风格的风力发电机，其外观美观，适合作为景观装 置使用。
详细描述
霍尔茨曼型垂直轴风力发电机采用类似于艺术装置的结构设计，外观美观，能够与周围环境相融合。 这种类型的发电机通常适用于城市、公园等需要景观装置的场所，不仅能够提供电力，还能够美化环 境。
03
许多国家和地区出台政策 支持可再生能源的发展， 为垂直轴风力发化
未来垂直轴风力发电机将更加智 能化和自动化，提高发电效率和
可靠性。
海上风电
随着海上风电技术的成熟，垂直轴 风力发电机在海上风电领域的应用 将逐渐增多。
融合多种能源
垂直轴风力发电机将与其他可再生 能源技术相结合，形成多能互补的 能源系统，提高能源利用效率和稳 定性。
02
发电机产生的电能通过电缆传输 到电网或直接供给用户使用。
历史与发展
起源
垂直轴风力发电机的研究始于20 世纪初，但直到近年来才得到广
垂直轴风力发电机设计说明书
摘要为了解决日益严重的环境污染和能源危机的问题，开发了一种以风力的发动机。
由于原材料价格不断上涨，小型风力发电机组生产成本，也不断提高，而购买风机的广大农牧民经济收入有限，因此企业销售价不能随着上涨，企业利润空间很小，无利可图，促使有的企业开始转产。
如原内蒙古商都牧机厂现在已开始生产并网型大型风力发电机组的塔架，大型电焊机、卷扳机已经到货，正准备投产。
有的配套件质量不稳定，性能差，特别是蓄电池，逆变控制器，影响整机发电系统的效率和可靠性。
尽管目前风光互补发电系统推广应用很快、需要量大，但由于太阳能电池组件价格太高（每WP30～50元）。
如果不是目前国家大量补贴，农牧民自购有较大困难，所以说太阳能电池组价格制约风光互补发电系统的发展。
本设计主要设计的是300W 小型垂直轴风力发电机。
关键词：风力发电机小型风力发电机风力垂直轴AbstractIn order to solve the increasingly serious environmental pollution and energy crisis, the development of a wind engine. As a result of rising raw material prices, small wind turbine production costs, is also rising, and the purchase of the majority of fans with limited income of farmers and herdsmen, so as the sales price can not rise, corporate profits is very small, unprofitable, to have Transferring the business started. Such as animal husbandry are the original factory in Inner Mongolia have already started to produce large-scale grid-based wind turbine's tower, a large welding machine, delivery volumes have been the trigger is ready for production. Matching the quality of some pieces of instability, poor performance, especially the battery, the inverter controller, the impact of the whole power system efficiency and reliability. Despite the current landscape to promote the application of hybrid generating system very quickly, the demand for large, but the solar cell component costs are too high (per WP30 ~ 50 million). If it is not currently a large number of national subsidies, farmers and herdsmen have a more difficult since the purchase, so that the price of solar battery power constraints scenery complementary systems. The design of the main design is 300W small vertical axis wind turbine.Key words：Wind turbines small wind turbines wind vertical axis第1章绪论随着中国对“三农”投入力度加大，经济持续快速发展，广大农、牧、渔民对改善生活环境，提高生活质量，改善农村地区的能源结构，解决生活用电的迫切要求，作为农村可再生能源主要支柱之一的小型风力发电行业得到长足的发展，不论是参与开发、研制、生产的单位，还是产品产量、国内外销售以及推广应用范围，与上年相比都有了新的提高，取得了显著的成效。
垂直轴风力发电原理介绍
垂直轴风力发电原理介绍
垂直轴风力发电机的基本结构包括发电机和转子。
发电机通常被安装在转子的顶部，可以直接将旋转的机械能转化为电能。
转子由若干个垂直放置的叶片构成，可随风的方向变化而旋转。
当风吹过转子，叶片受到气流的冲击和推动，从而导致转子旋转。
转子的旋转驱动发电机转子产生电能。
1.引导风向：
垂直轴风力发电机的叶片结构和形状可以引导风流向叶片，从而增加风能的捕获效率。
由于叶片的垂直放置，风吹来时叶片不需要改变朝向，可以直接接受气流的冲击。
这种结构使得垂直轴风力发电机对于风向的依赖性较低，可以在各种风向下都能工作。
2.提高容量因子：
容量因子是风力发电机组实际发电量与理论发电量之比。
垂直轴风力发电机通过改变叶片的数量和形状，可以提高容量因子，从而提高发电效率。
与水平轴风力发电机相比，垂直轴风力发电机的叶片分布更加均匀，可以将风能更充分地转化为电能。
这使得垂直轴风力发电机在低风速和高风速条件下的表现更好，可以发电更稳定、连续。
此外
1.抗风能力强：
2.变速范围广：
总而言之，垂直轴风力发电机通过改变叶片结构和形状，可以提高风能的捕获效率和发电效率。
其独特的结构和工作原理，使其适用于各种风
向和风速条件下的发电场景。
随着技术的不断进步和应用的推广，垂直轴风力发电有望成为未来可持续发展能源的重要组成部分。
3.风电基础_工程量清单
项目编号项 目 名 称单位工程量单价(元)合价(元)备 注第一部分1风机基础1.1土石方开挖m315241.2土石方回填m39741.3主体混凝土，C40m3497含阻锈剂等混凝土外加剂。
1.4垫层混凝土，C20m362 1.5基底碎石垫层m332 1.6钢筋HRB400t60 1.7聚乙烯电缆管（Φ125）m280 1.8聚乙烯排水管Φ50）m801.9沉降观测点及保护装置个6热镀锌防腐，砌砖保护。
1.10基础测温点设置项1测温点布置及测温要求大体积满足混凝土施工规范。
1.11基础锚栓安装、调平项1基础锚栓支撑的预埋材料及其它安装附件由基础施工方制做安装，锚栓、锚板及调平螺栓甲供，施工方负责安装调平。
1.12灌浆槽内铸铁底座螺栓调平项1每个基础共10个铸铁底座调平螺栓，螺栓及由厂家提供。
吊装第一节塔筒前，基础施工方在厂家指导下进行安装、调平。
1.13高强灌浆料灌浆m3 1.3灌浆料采用BASF Masterflow9200或Nautic AWT NaX Q130,NaX Q140-E。
按风机厂家要求进行施工、养护。
1.14灌芯混凝土C40m310含微膨胀剂等外加剂。
2支撑脚部预埋钢板t0.1 3基础防腐与锚栓防腐3.1500μm厚环氧沥青m23663.2锚栓端头防腐个228防腐保护帽加油脂填满4风机及箱变基础接地引出风机基础上部结构及箱变基础工程量清单4.1热镀锌扁钢(-60*8mm)m300 5箱变基础5.1土石方开挖m367.6 5.2土石方回填m3245.3主体混凝土C40m315含阻锈剂等混凝土外加剂。
5.4钢筋HRB400t 1.95.5不锈钢栏杆t0.65.6页岩烧结砖m3 1.2第二部分临时工程6.1碎砖场地加固m3200采用碎砖（建筑垃圾）加固场地；雨季施工赶工措施小计元备注：本清单为单台基础工程量，清单各全费用综合单价含人工、机械、材料、管理费、利润及钢筋运输、锚栓组件运输等相关施工措施费。
风电基础工程清单报价汇总表模板
工程量清单报价表风机基础工程清单报价汇总表序号项目名称单位工程量综合单价（元）合价（元）备注1桩长25m风机基础座 6.002桩长26m风机基础座 1.003桩长28m风机基础座7.004桩长30m风机基础座 2.005合计（不含税）风力发电平价上网项目基础工程（25m报价）序号项目名称项目特征单位工程量综合单价（元）合价（元）备注一、泥浆护壁后注浆灌注桩基础工程1基础工程场地平整场区平整，包含作业平台，具备初步施工条件座 1.002灌注桩成孔包含测量放线、泥浆制备相对密度1.1-1.15、机械成孔800mm，详见图纸等m792.003钢筋笼制作安装钢筋采购、制作、运输、安装，详见图纸等t42.654混凝土浇筑混凝土采购、制作、浇筑、振捣、养护、安装模板、添加外加剂等，且满足现场要求。
