高速永磁电机设计技术分析
浅析高速永磁同步发电机设计
浅析高速永磁同步发电机设计摘要：本文介绍高转速、高功率密度永磁同步发电机的关键技术及设计特点，采用场路耦合法设计一台额定转速100000r/min、额定功率1kW、功率密度3.73kW/kg的永磁同步发电机，建立二维电磁场仿真模型，仿真计算电机的空载反电动势及整流后的直流电压、负载工况下的输出电流和电压等电磁性能，计算电机定子铁耗、铜耗，转子的涡流损耗。
计算结果表明，高速永磁发电机设计合理，输出功率、电压、电流达到设计要求。
关键词：高速永磁；同步发电机设计一、技术指标及主要尺寸本文设计的高速永磁发电机主要用于战斗机、无人机等航空发电机系统。
发电机由飞机发动机拖动发出交流电，经电源变换器整流后，给机载机电设备供电。
该发电机的主要技术指标是经过电源变换器输出的直流功率、直流电压、直流电流。
电机的主要尺寸和计算功率、转速、电磁负荷有关，即：式中：为定子内径；为额定转速；L为计算长度；P'为计算功率；为计算极弧系数；是气隙磁场波形系数；为绕组系数；A，分别为电机电负荷和气隙磁密。
本文采用Ansys RMxprt模块完成电机的电磁设计，电机主要尺寸及技术指标如表1所示。
二、关键技术研究2.1高转速技术发电机最高转速为100000r/min，而永磁磁钢在高速下受到很大的离心力。
为防止磁钢出现高速下的损伤故障，在电磁及结构设计方面，主要采取以下技术：（1）极对数的选择。
极对数多使单块磁钢质量减小，离心力减小，转子能够承受更高的转速，但极对数的增加会使频率成倍增加，铁耗急剧增大。
本设计综合考虑，取极对数为2；（2）普通永磁材料抗压强度较大，但抗拉强度偏小，对高速旋转的表贴式永磁电机，需要采取一定措施保护永磁体。
因此，在磁钢外层加一层非导磁的钢护套，护套与磁钢之间紧配，并对磁钢施加一定预压力，增加磁钢的抗拉强度，保护磁钢不被甩出去。
（3）适当减小转子外径。
在保证电机性能前提下，尽量减小转子外径，可使磁钢线速度减小，离心力减少，使转子能承受更高的转速。
高速永磁电机设计与分析技术综述
高速永磁电机设计与分析技术综述摘要：随着科学技术的发展，高速永磁电机在工业上的应用得到了一定程度的重视。
相较于普通电机，高速永磁电机的设计虽然仍需遵循基本的电磁原理，但是由于其具有体积小和转速高等多方面的特点，所以就需要解决高转速为其带来的一系列问题。
而就目前而言，高速永磁电机的设计技术的核心是电机转子和定子的设计，而电机分析技术的核心是对电机损耗、转子强度和温升计算的分析。
基于此，本文主要对高速永磁电机设计与分析技术进行分析探讨。
关键词：高速永磁电机；设计；分析技术综述1、前言与传统电机相比，高速电机无需借助复杂的、维护困难的变速装置，可直接与高速负载或原动机相连，具有功率密度高、体积小、效率高、可靠性高、运行成本低的优点，因此在高速机床、鼓风机、压缩机、透平式膨胀机、微型燃气轮机等领域具有广阔的应用前景，得到了广泛关注。
永磁直流电机、绕线直流电机、实心转子异步电机、线绕转子同步电机、感应子电机、开关磁阻电机等均可应用于高速场合。
2、高速永磁电机设计技术综述2.1电机转子设计在高速永磁电机运行的过程中，转子会进行高速的旋转。
所以，伴随着电机的运转，因旋转产生强大的离心力需要转子具有更高的强度，而因摩擦产生的高温也容易对转子转轴和轴承的结构进行破坏。
所以，想要保证电机的稳定运行，就需要使转子在具有一定的强度的同时，具有低损耗和耐高温的特性。
而想要达成这些目的，就需要从转子的材料和结构的设计上来进行考量。
一方面，在材料设计上，现在通常使用的都是具有较高矫顽力的铁氧体或者稀土永磁材料。
而之所以选择这种材料，首先是因为材料本身具有较小的温度系数，可以在高温时维持转子的稳定的转矩特性。
其次，该种材料还能适应较高的温度下的较小的材料尺寸的变化，从而可以用于温度较高的场合而能够保持机械结构的可靠性。
再者，该种材料具有较强的抗压性和抗挠强度，可以承受因高速运转产生的较高一定的离心力。
但是值得注意的是，该种材料的抗拉强度非常低，因此需要采用一定的结构设计进行材料的保护。
高速永磁电机设计技术
高速永磁电机设计技术摘要：高速永磁电机与传统的电机相比有明显优势，如：效率高、体积小、稳定性高等，已经在日常生活、航天、国防等领域得到广泛应用，且发挥出了非常重要的作用。
随着电机节能工程的深入发展，应用效率高、能耗低等设备的应用范围越来越广，这对高速永磁电机设计也提出了较高的要求。
因此，本文首先阐述了高速永磁电机的设计技术，并对高速永磁电机技术进行全面分析，以期为该技术的完善提供指导意见，促使该技术能够在更多领域得到广泛应用。
关键词：高速永磁电机；永磁电机设计；技术分析引言高速永磁电机是精密制造业常用的设备之一，已经在工业领域受到了广泛重视。
高速永磁电机的电机转速超过了1000r/min，在体积、功率密度、动态响应及系统传统效率方面具有明显优势，主要应用在高速机床、空气循环制冷系统及储能飞轮等行业，已经成为国际电工领域的研究热点。
虽然高速永磁电机与其他电机相比转速较高，但是在运行过程中仍然存在一些问题，如：变频率高、电机绕组和定子铁芯损耗高、电机发热明显等。
所以，本文结合从高速永磁电机的定转子结构和材料方面提出了相应的改进措施，希望能够对高速永磁电机的运行质量起到改善作用。
一、高速永磁电机设计技术（一）电机磁悬浮轴承技术高速电机与传统的电机区别很大，所以不能使用常规的机械轴承，而是要使用非接触类的轴承。
采用这类轴承能够适当调高转速，减少摩擦过程中的能耗，不用使用润滑剂，并且轴承的使用寿命长。
磁悬浮轴承技术属于高新技术，虽然刚刚进入适用阶段，但是势必会在高速电机领域得到广泛应用。
磁轴承系统的运行原理.（二）电机定子的设计电机定子实际上就是高速永磁电机设备的散热器，电机在运行过程中，各种损耗会产生一定的热量，这些热量通过对流和辐射的方式向周围的冷却介质进行发散，所以定子的材料和结构也是高速永磁电机设计的重要内容。
目前，高速永磁电机中的定子结构主要是采用环型绕组结构，这种结构需要缩短定子的结构，进而提高定子的韧性。
高速永磁电机设计与运行分析技术
高速永磁电机设计与运行分析技术摘要：目前，永磁电机广泛应用于生产生活领域，因其自身的一些性能和功能优势，得到业界高度关注。
高速永磁电机是永磁电机中非常重要的一个产品类型，其在电机设计和性能优化等方面具有非常大的发展潜力。
高速永磁电机相比于传统电机，体积更小，功率输出密度更大，同时在功耗、运维等方面都有更好表现。
关键词：高速永磁电机；设计；运行Abstract: at present, permanent magnet motor is widely used in the production and living fields. Because of its own performance and functional advantages, it has been highly concerned by the industry. High speed permanent magnet motor is a very important product type of permanent magnet motor. It has great development potential in motor design and performance optimization. Compared with traditional motor, high-speed permanent magnet motor has smaller volume, higher power output density, and better performance in power consumption, operation and maintenance.Key words: high speed permanent magnet motor; Design; function引言高速电机通常指转速超过10×103r/min或难度系数(转速和功率平方根的乘积)超过1×105的电机。
高性能永磁同步电机性能分析与设计
高性能永磁同步电机性能分析与设计一、本文概述随着能源短缺和环境保护问题的日益突出，高效、节能、环保的永磁同步电机（PMSM）得到了广泛关注和应用。
本文旨在全面深入地探讨高性能永磁同步电机的性能分析与设计方法，以期为提高电机性能、优化电机设计、降低能耗等方面提供理论支持和实践指导。
本文首先对永磁同步电机的基本原理、结构特点和发展历程进行了简要介绍，为后续的性能分析和设计奠定基础。
随后，文章重点从电磁设计、热设计、结构设计和控制策略等方面对永磁同步电机的性能进行了深入分析。
在电磁设计方面，文章详细探讨了绕组设计、磁路设计、槽配合等因素对电机性能的影响；在热设计方面，文章分析了电机温升、散热性能及热稳定性等关键问题；在结构设计方面，文章关注了材料选择、机械强度、振动噪声等要素；在控制策略方面，文章介绍了先进的控制算法和优化方法，以提高电机的动态响应和稳态性能。
本文还结合具体案例，对高性能永磁同步电机的设计过程进行了详细阐述，包括设计目标设定、设计方案优化、性能评估等步骤。
通过实际案例的分析，文章展示了永磁同步电机在节能减排、提高能源利用效率等方面的优势和应用前景。
文章总结了高性能永磁同步电机性能分析与设计的研究现状和发展趋势，并对未来研究方向进行了展望。
本文旨在为电机工程师、研究人员和相关领域的学者提供有益的参考和启示，共同推动永磁同步电机技术的持续发展和创新应用。
二、永磁同步电机的基本理论永磁同步电机（PMSM）是一种利用永磁体产生磁场的电机，其运行原理基于电磁感应和磁场相互作用。
PMSM的基本理论涵盖了电磁学、电机学和控制理论等多个领域。
从电磁学角度来看，PMSM的工作原理是通过在定子绕组中通入三相交流电，产生旋转磁场，该磁场与永磁体产生的固定磁场相互作用，从而驱动转子旋转。
转子的旋转速度与输入电源的频率、电机的极对数以及电机的设计参数等因素有关。
电机学角度下，PMSM的设计需要考虑电机的几何尺寸、绕组分布、永磁体配置等因素。

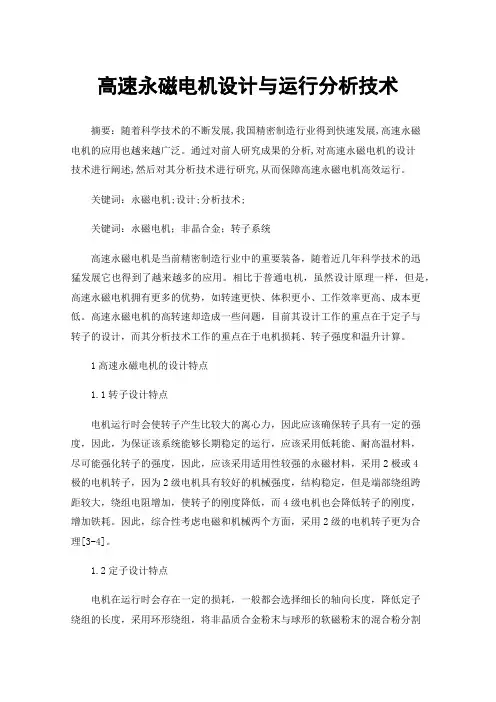

高速永磁电机设计与运行分析技术
高速永磁电机设计与运行分析技术摘要：随着科学技术的不断发展,我国精密制造行业得到快速发展,高速永磁电机的应用也越来越广泛。
通过对前人研究成果的分析,对高速永磁电机的设计技术进行阐述,然后对其分析技术进行研究,从而保障高速永磁电机高效运行。
关键词：永磁电机;设计;分析技术;关键词：永磁电机；非晶合金；转子系统高速永磁电机是当前精密制造行业中的重要装备，随着近几年科学技术的迅猛发展它也得到了越来越多的应用。
相比于普通电机，虽然设计原理一样，但是，高速永磁电机拥有更多的优势，如转速更快、体积更小、工作效率更高、成本更低。
高速永磁电机的高转速却造成一些问题，目前其设计工作的重点在于定子与转子的设计，而其分析技术工作的重点在于电机损耗、转子强度和温升计算。
1高速永磁电机的设计特点1.1转子设计特点电机运行时会使转子产生比较大的离心力，因此应该确保转子具有一定的强度，因此，为保证该系统能够长期稳定的运行，应该采用低耗能、耐高温材料，尽可能强化转子的强度，因此，应该采用适用性较强的永磁材料，采用2极或4极的电机转子，因为2级电机具有较好的机械强度，结构稳定，但是端部绕组跨距较大，绕组电阻增加，使转子的刚度降低，而4级电机也会降低转子的刚度，增加铁耗。
因此，综合性考虑电磁和机械两个方面，采用2级的电机转子更为合理[3-4]。
1.2定子设计特点电机在运行时会存在一定的损耗，一般都会选择细长的轴向长度，降低定子绕组的长度，采用环形绕组，将非晶质合金粉末与球形的软磁粉末的混合粉分割铁心，能够有效降低铁损，将定子轭和定子齿的形状进行改进，能够有效解决绕线的问题。
采用的环形绕组方式（如图1所示），在一定程度上能够减小绕组端的长度，也能提高定子的散热能力，使定子能够在正常温度范围内，在能降低电机的噪声时，提高电机的稳定性。
2高速永磁电机的综合设计2.1基于多物理场的综合设计流程高速永磁电机受本身物理参数的制约，应该全方位考虑高频状态下电机的电磁性能，也应考虑各物理场参数间耦合迭代的过程。
探讨高速永磁电机设计与分析技术
探讨高速永磁电机设计与分析技术高速永磁电机是一种应用非常广泛的电机类型，在诸如风力发电、电动车、机床等领域中都占有重要位置。
随着科技不断发展，高速永磁电机的设计与分析技术也得到了不断升级，以下将对其进行探讨。
首先，高速永磁电机的设计需要确定其电磁参数、机械参数以及结构参数。
其中，电磁参数包括磁极数、永磁材料、定子铜线圈的匝数和电流等，机械参数则包括转子质量、惯量、转子轴径、轴承等，结构参数则涉及到电机的整体尺寸、形状等。
在确定这些参数时，需要考虑到电机的使用环境、工作条件、输出功率需求等因素，最终目的是实现电机的高效、高性能工作。
⊙电磁参数的设计对于永磁电机来说，永磁体是其核心部件之一。
永磁材料的选择和使用直接影响到电机的性能指标和使用寿命。
常见的永磁材料有NdFeB、SmCo等。
选用合适的永磁材料和合理的磁路设计可以大大提高电机的磁通密度和磁能积，从而使电机具有更高的输出功率和效率。
⊙机械参数的设计在高速永磁电机中，转子是一个非常重要的部分。
转子的惯性、重量、转子轴径等参数都会影响电机的性能。
一般情况下，为了提高电机的高速性能，需要选用轻量化的转子材料和合适的转子形状。
同时，在转子轴承的选择和设计上也需要注意，采用合适的轴承可以降低电机的轴承摩擦力，从而减少摩擦损失和热损失，提高电机的效率。
⊙结构参数的设计电机的结构参数主要涉及到整体尺寸、形状等。
在具体设计过程中，需要根据电机的工作要求和实际应用需求来确定电机的最佳尺寸和形状。
在决定电机形状时，需要考虑到散热、轴向板的选型和机壳制造工艺等因素，以确保电机在长期高速运转过程中不会过热或受到机械损坏。
设计过程中，还需要利用先进的仿真技术来进行分析和验证。
在设计与分析等过程中，应用CAD、CAE等技术可以帮助工程师更加精确的设计出符合要求的高速永磁电机。
最后，需要注意的是，高速永磁电机的设计与分析技术目前仍在不断发展中。
因此，可以利用模拟软件进行详细的仿真与模拟，以衡量电机的性能和寿命。
高速永磁电机设计与分析技术综述
Ｓ ｕ ｍｍ ａ ｒ ｙ ｏ ｆ ｄ ｅ ｓ ｉ ｇ ｎ ａ ｎ ｄ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｔ ｅ ｃ ｈ ｎ ｉ ｑ ｕ ｅ ｏ ｆ ｈ ｉ ｇ ｈ－ ｓ ｐｅ ｅ ｄ ｐ ｅ ｒ ｍａ ｎ ｅ ｎ ｔ ｍａ ｇ ｎ ｅ ｔ ｍｏ ｔ ｏ ｒ
摘要 ：从 电机转子设计 、 电机定 子设计 两个方面入手对高速永磁 电机设计 技术进 行分析 ， 又从 电机损耗 、 转子 强度、 温度计 算这三 个 方面 入 手 对 高速 永 磁 电机 的 分析 技 术进 行综 述 ， 为 高 速 永 磁 电机 的相 关设 计 工 作 提 供 有 益 的参 考 借 鉴 。
第 ７卷 第 ２ ２期
２ ０ １ ６年 ｌ １月
黑龙 江科 学
ＨＥ Ｉ Ｌ ＯＮ ＧＪ 『 Ｉ ＡＮＧ Ｓ Ｃ Ｉ Ｅ ＮＣ Ｅ
Ｖ０ １ ． ７
Ｎｏ ｖ ｅ ｍｂ ｅ ｒ ２ ０ １ ６
高 速 永磁 电机 设 计 与分 析 技 术 综 述
唐 庆 军
（ 佳 木斯 电机 股份 有 限公 司 ， 黑龙 江 佳 木 斯 １ ５ ４ ０ ０ ２ ）
性 。 而要 想 达到这 一 目标 ， 就 必 须 从 电 机转 子 的结 构 与 材料设 计 这两个 方 面人 手 。在 电机 转 子材料 的设 计
绕组 结 构还具 备很 多 内外 槽 ， 而这 些 内外槽 恰 恰 能 够
辅 助 电机定 子 进 行 散 热 且 能够 成 为 电 机 又 一 散 热 渠
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速永磁电机设计技术分析
摘要：由于科学技术的推陈出新，在很大程度上也带动了精密制造业的发展
和进步，由此衍生出了高速永磁电机，并且成为了精密制造业的重要组成部分，
得到了广泛的推广和应用，在很大程度上还对工业的不断发展起到了良好的推动
作用。
本文主要是对高速永磁电机的设计技术进行分析，进而为高速永磁电机的
正常动作提供保障。
关键词：高速永磁电机设计技术措施
精密制造业的关键组成部分就是高速永磁电机，工业也对此给予了高度的关注。
高速永磁电机在设计上应用的电磁的基本原理，它具有运行速度快、体积小
等特点，因此在实际工作的过程中能够在很大程度上减少成本输出，这是其它普
通电机所不能比拟的。
但要注意的是，要对高转速带的问题进行有效解决。
1、高速永磁电机设计技术
1.1电机磁悬浮设计技术
在电机轴承设计引入磁悬浮技术，使二者有机结合就形成了电机磁悬浮技术，而且高速永磁电机的轴承与普通电机的轴承也具有较大的差异性。
它们不会直接
与新型的轴承进行接触，这与方式在应用上与磁悬浮列车相似【1】。
因为高速永
磁电机中应用的是磁悬浮轴承，所以在实际工作过程中不用担心卡顿问题，自身
有着良好的润滑功能，这样不但能够减少磨损，还能增强电机的运作效率，在很
大程度上提高了机器运转的安全性，还可以延长它的使用期限。
1.2电机定子设计技术
在进行高速永磁电机设计的过程中，电机定子的设计是至关重要的。
电机定
子不但要为电机运作提供充足的动力支持，同时还是一个散热器，确保能够及时
排出高速永磁电机在运行过程中所产生的热量，这就要保证电机定子材料的优良、结构的科学合理。
目前，在市场中，高速永磁电机结构最普遍的一种形式就是环
形绕组，其中设有许多齿轮，主要作用就是散热，为电机定子提供一个良好的温度。
在具体设计时，要从具体的工作情况出发，综合分析电机定子的齿槽磨损问题，因为运转速度较快，齿槽耗损也就更加严重，因此有设计时，要合理设计气
隙的长度，增加或是减少，从而提高电机的散热能力。
此外，所应用的高速永磁
电机定子材料，在厚度上的要求是每片为0.2mm，材质是硅钢片。
1.3电机转子设计技术
转子也是高速永磁电机设计的重要组成部分，因为它的运作速度要比普通电
机快得多，在旋转的过程中就会出现较大的离心力，这就要求在设计上能够满足
相应的工作强度，而且，电磁效应还会影响转子的旋转，在具体设计时要对电磁
产生的影响进行全面的分析和考虑，从而提高能源的利用效率。
电机转子运转速
度快，就会产生大量的热量，或是使局部温度升高，这可能会增大损坏的风险【2】。
电机转子的材料选择也是至关重要的，不仅要耐高温，还要把损耗降到最低，从而提高电机转子运作的安全性和稳定性。
要选择永磁材料，具有较强的适
应性和足够大的稳定系数，尽管离心力较大或是温度较高也能把其自身的功能和
作用稳定、充分地发挥出来。
2、高速永磁电机分析技术
2.1电机损耗分析
在实际运作时，电机定子会随着机器的运作而发生损耗，相关的工作人员通
常会应用比损耗法对此进行解决。
主要是依据计算定量频率的大小和定子铁耗的
损耗来对定子的损耗进行计算，并确保结果的准确性。
在实际运作时，还会出现
铜耗，采用的方法是解析模型法。
另外，电机损耗当中另一个占有较大比例的损
耗就是涡流损耗，通常会应用解析法或是有限元法对其进行分析。
2.2电机转子强度分析
在具体运作时，由于离心力的产生会导致转子受到损耗，为了能够防止这一
问题的出现，一定要全面分析转子的强度。
一般情况下，在掌握了转子强度之后，就能够对转子内部的应力和永磁体有一个准确的掌握。
若是转子结构较为复杂，
那么在实际分析时，要尽可能的简化结果，再应用其他方法来分析出转子其他材
料的性质。
3、提高高速永磁电机设计技术措施
3.1转子的选择
为了能够最大程度地减少实际运行当中所产生的离心力，就要对转子的直径
和长度进行科学合理的选择。
一般情况下，在保证留有足够空间可以安放永磁体
和转轴位置的前提下，选择直径最小的转子。
为了确保转子在运作时的速度能够
与要求相符，具有较强的韧度，通常会把转子的形状设计成为细长的，但又切忌
不能太长【3】。
与传统机器使用的轴承不同，高速永磁电机应用的不是接触类的
轴承，为了可以对悬浮有一个良好的控制，在实际设计时就会对转子的长径比进
行科学合理调整，使电子转机的韧性得到提高，这样才能为电机的稳定运作提供
保障。
3.2永磁材料的选择
电机当中的永磁体一定要具有较强的适应性，换句话说，就是良好的磁力性
能必不可少的，从而可以使得永磁体的功能得到最大程度的发挥。
除此之外，要
确保永磁体运作当中的温度持续处于正常范围值之内，电机的正常运行速度较快，那么在具体运行的过程中必定会消耗掉许多转子，再加上不具有良好的散热性能，所以，在对永磁体材料的选择上要给予高度的重视。
3.3转子护套的设计
目前，市场上最常用的高速永磁电机的永磁材料是一种粉末，类似冶金粉末，它最明显的一个特征就是具有较强的承载力，即便压应力较大也可以承受得住，
然而，它却不具有良好的拉应力，出现较大拉力时很有可能无法承受，因此，一
定要保证它的抗拉强度小于抗压强度【4】。
如果在运作缺乏相关的保护措施，永
磁体就不能对高速旋转过程当中产生的离心力进行承受，这时相关的工作人员可
以把强度较高且无法导磁的保护套套在永磁体外面对其进行保护，二者之间可以
应用过盈配合的方式。
当电机转子处于静止状态时，保护套可以承担相应的压应力，并对高速旋转时离心力产生的拉应力进行补偿。
永磁体应被施加多少压力、它与保护套之间设置多少的过盈量等，这都需要与电机转子的运作速度、结构、使用材料等相结合，并进行综合全面的分析，通过公式作出准确计算。
使用不导磁的合金钢保护套具有更加明显的优势，能够有效屏蔽高频磁场，而且它自身还具有良好的导热性，散热功能明显。
然而，它自身也有缺陷，由于具有导电性，会产生相应的损耗。
碳纤维的绑带可以有效减少损耗，但不具有良好的导热性，会对转子的散热产生不良影响，而且也不能对高频磁场进行有效屏蔽。
所以，可以把金属材料覆盖在碳纤维材质的永磁体之上，不仅能够轻易屏蔽高频磁场，还能够降低损耗，减少成本输出。
结束语：
综上所述，高速永磁电机具有较高的绕组电流频率，减少了损耗，使其性能得到稳定发挥。
所以，一定要对高速永磁电机的设计分析技术进行深一层次的探索和研究，对改进策略进行优化和完善，从而促进其应用能力的提高，为其后期的发展提供有效的理论依据。
