消防给水系统设计规范
消防给水及消火栓系统技术规范 GB50974-201X
1 总则1.0.2 本规范适用于新建、扩建、改建的工业、民用、市政等建设工程的消防给水及消火栓系统的设计、施工、验收和维护管理。
1.0.3 消防给水及消火栓系统的设计、施工、验收和维护管理应遵循国家的有关方针政策，结合工程特点，采取有效的技术措施，做到安全可靠、技术先进、经济适用、保护环境。
1.0.4 工程中采用的消防给水及消火栓系统的组件和设备等应为符合国家现行有关标准和准入制度要求的产品。
1.0.5 消防给水及消火栓系统的设计、施工、验收和维护管理，除应符合本规范外，尚应符合国家现行有关标准的规定。
条文说明1 总则1.0.1 本条规定了本规范的编制目的。
建国60年来我国消防给水及消火栓系统设计、施工及验收规范从无到有，至今已建立了完整的体系。
特别是改革开放30年来，快速的工业化和城市化使我国工程建设有了巨大地发展，消防给水及消火栓系统伴随着工程建设的大规模开展也快速发展，与此同时与国际交流更加频繁，使我们更加认识消防给水及消火栓系统在工程建设中的重要性，以及安全可靠性与经济性的关系，首先是安全可靠性，其次是经济合理性。
水作为火灾扑救过程中的主要灭火剂，其供应量的多少直接影响着灭火的成效。
根据统计，成功扑救火灾的案例中，有93%的火场消防给水条件较好；而扑救火灾不利的案例中，有81.5%的火场缺乏消防用水。
例如，1998年5月5日，发生在北京市丰台区玉泉营环岛家具城的火灾，就是因为家具城及其周边地区消防水源严重缺乏，市政消防给水严重不足，消防人员不得不从离火场550m、600m的地方接力供水，从距离火场1400m的地方运水灭火，延误了战机，以至于两万平方米的家具城及其展销家具均被化为一片灰烬，直接经济损失达2087余万元。
又如2000年1月11日晨，安徽省合肥市城隍庙市场庐阳宫发生特大火灾，火灾过火面积10523m2，庐阳宫及四周126间门面房内的服装、布料、五金和塑料制品等烧损殆尽，1人被烧死，619家经营户受灾，烧毁各类商品损失折款1763万元，庐阳宫主体建筑火烧损失416万元，两项合计，庐阳宫火灾直接经济损失2179万元，这场火灾的主要原因是没有设置室内消防给水设施，以致火灾发生后蔓延迅速，直至造成重大损失。

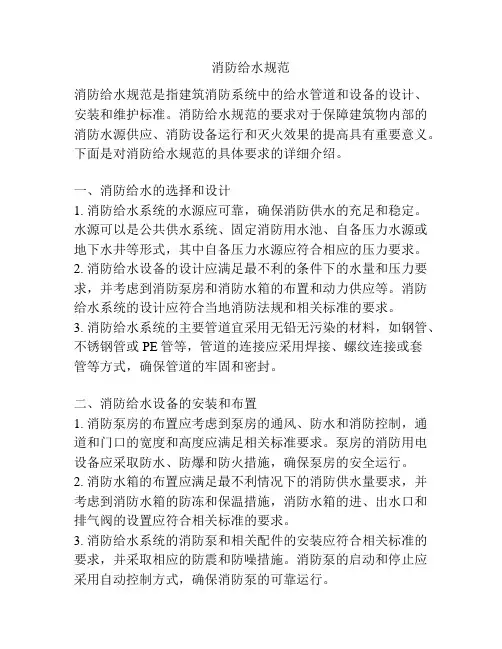

消防给水规范
消防给水规范消防给水规范是指建筑消防系统中的给水管道和设备的设计、安装和维护标准。
消防给水规范的要求对于保障建筑物内部的消防水源供应、消防设备运行和灭火效果的提高具有重要意义。
下面是对消防给水规范的具体要求的详细介绍。
一、消防给水的选择和设计1. 消防给水系统的水源应可靠，确保消防供水的充足和稳定。
水源可以是公共供水系统、固定消防用水池、自备压力水源或地下水井等形式，其中自备压力水源应符合相应的压力要求。
2. 消防给水设备的设计应满足最不利的条件下的水量和压力要求，并考虑到消防泵房和消防水箱的布置和动力供应等。
消防给水系统的设计应符合当地消防法规和相关标准的要求。
3. 消防给水系统的主要管道宜采用无铅无污染的材料，如钢管、不锈钢管或PE管等，管道的连接应采用焊接、螺纹连接或套管等方式，确保管道的牢固和密封。
二、消防给水设备的安装和布置1. 消防泵房的布置应考虑到泵房的通风、防水和消防控制，通道和门口的宽度和高度应满足相关标准要求。
泵房的消防用电设备应采取防水、防爆和防火措施，确保泵房的安全运行。
2. 消防水箱的布置应满足最不利情况下的消防供水量要求，并考虑到消防水箱的防冻和保温措施，消防水箱的进、出水口和排气阀的设置应符合相关标准的要求。
3. 消防给水系统的消防泵和相关配件的安装应符合相关标准的要求，并采取相应的防震和防噪措施。
消防泵的启动和停止应采用自动控制方式，确保消防泵的可靠运行。
三、消防给水设备的维护和检修1. 消防给水设备的日常维护应定期进行，包括检查消防泵和消防水箱的运行情况、清洗和冲洗给水管道以及检查消防装置的功能和状态等。
如发现设备故障或异常情况应及时进行修复或更换。
2. 消防泵的定期保养和检修应符合相关标准和规范的要求，包括清洗泵的外表和过滤器、检查泵的密封和轴承、调整泵的轴线和流量等。
消防水箱的维护和清洗应按照相关标准进行，并定期更换消防水箱内的水。
3. 消防给水系统的防冻和保护措施应及时进行，包括对管道和设备进行防冻措施、消防泵房的加热设备的运行和保养以及消防水箱的保温和保护等。
消防给水及灭火栓系统技术规范GB50974-2023
消防给水及灭火栓系统技术规范
GB50974-2023
该技术规范旨在确保消防给水及灭火栓系统的设计、安装和维护符合相关标准和要求。
以下是规范中的一些重要要点：
1. 系统设计
- 系统设计应根据建筑物的特点和等级确定给水及灭火栓的数量和位置。
- 系统设计应满足消防用水的需求，考虑水源的可靠性和供水能力。
- 系统设计应符合建筑法规和消防规范的要求。
2. 材料和设备
- 灭火栓、水泵、管道和阀门等设备应符合国家标准，并经过质量检验和认证。
- 使用的材料应具有耐腐蚀、耐高温和耐压的特性，以确保系统的可靠性和持久性。
3. 安装和验收
- 安装应由具备相关资质的专业施工队伍进行，严格按照设计要求进行。
- 安装完成后，应进行严格的验收测试，确保系统的各项功能和性能符合规范的要求。
4. 维护和检修
- 系统的维护和检修工作应定期进行，包括定期检查、试运行和演练。
- 维护人员应具备相关技能和经验，能够及时发现和处理系统中的问题。
以上只是技术规范中的部分内容，具体要求和细节请参考《消防给水及灭火栓系统技术规范GB50974-2023》。
给排水工程规范要求之消防水系统设计及安装规范
给排水工程规范要求之消防水系统设计及安装规范消防水系统是建筑物中至关重要的一部分，它对于保障人员安全和财产安全起到至关重要的作用。
为了确保消防水系统的设计和安装能够达到规范要求，以下是一些关键的规范要求。
一、设计规范要求1. 安全定位：消防水系统应根据建筑物的用途和特点进行合理的定位。
消防水系统的供水点、喷洒装置和喷淋头等设备应在易于发现和操作的位置设置，方便使用人员在紧急情况下快速采取措施。
2. 水源供应：消防水系统应确保有足够的供水能力，以应对火灾时的需求。
水源可以选择自来水、水泵或消防水池等方式，但需满足相应的消防水流量和压力要求。
3. 管道设计：消防水系统的管道应具备足够的强度和耐腐蚀性能，能够在火灾时保持稳定的供水状态。
管道的设计应符合国家标准，以确保其承压能力和密封性能。
4. 喷洒装置：消防水系统的喷洒装置应根据建筑物的结构、用途和火灾风险等因素进行合理的设置。
喷洒头的布置密度和喷水角度等参数应满足相应的标准要求，确保能够有效地控制和灭火。
二、安装规范要求1. 施工工艺：消防水系统的安装应按照国家相关的消防技术标准进行，确保施工工艺合理、符合规范要求。
施工人员应具备相关的资质和经验，严格按照施工图纸和技术要求进行安装。
2. 设备选型：消防水系统的设备选型应综合考虑建筑物的特点、火灾风险、供水能力和使用寿命等因素。
选用的设备应符合国家标准要求，具备可靠的性能和稳定的运行。
3. 安装质量控制：在消防水系统的安装过程中，应进行必要的质量控制措施，确保安装质量符合规范要求。
包括材料的验收、管道的焊接接头质量检测、设备的运行测试等方面，都需要进行严格的控制。
4. 安全防护：在消防水系统的安装过程中，应进行必要的安全防护措施，确保施工人员和建筑物本身的安全。
这包括施工人员的安全防护用具的使用、工作场所的环境安全措施等方面。
总结消防水系统的设计和安装规范要求是确保建筑物消防安全的重要保障措施。
通过合理的设计和严格的安装，可以提高消防水系统的可靠性和灭火效果。
建筑物消防给水系统设计规范
建筑物消防给水系统设计规范消防给水系统的设计在建筑物的消防安全中起到至关重要的作用。
正确合理的消防给水系统设计能够有效地保证建筑物内发生火灾时的及时控制和扑救工作。
本文将探讨建筑物消防给水系统设计的相关规范，以确保消防设施的安全性和可靠性。
一、消防水池设计消防水池是消防给水系统的重要组成部分，它为消防设备供应稳定的水源。
在设计消防水池时，需要考虑以下几个方面：1. 水池容量：消防水池的容量应根据建筑物的类型、占地面积、人员数量等因素来确定。
一般来说，大型商业建筑、住宅小区等需要容量较大的消防水池，而一般工业厂房、办公楼等可以适当减小容量。
2. 设计水位：消防水池的设计水位应考虑到日常用水需求和消防用水需求，以确保水池在发生火灾时能够提供足够的水源。
一般来说，设计水位可考虑为地面高程的80%左右。
3. 地理位置：消防水池的地理位置应选择在建筑物附近便于供水的地方，并保证供水管道的安全性。
同时，水池的位置应便于消防车辆进入和操作。
二、消防给水管道设计消防给水管道是将消防水池与建筑物内各个防火分区连接的重要通道。
在设计消防给水管道时，需要注意以下几点：1. 管道直径：消防给水管道的直径应根据建筑物的类型、分区面积等因素进行合理的选取。
一般来说，直径较大的管道能够提供更大的流量，但也会增加建筑物的建设成本。
因此，在管道直径的选择上需要做出适当的平衡。
2. 管道布局：消防给水管道的布局应尽量简洁明了，避免出现过多的弯头和分支，以减小水流阻力，提高供水效果。
同时，管道的走向和位置应考虑到建筑物的结构和使用需求，避免对正常使用造成不便。
3. 材质选择：消防给水管道的材质选择应符合相关规范要求，具有良好的耐压性和耐腐蚀性。
常用的材质有钢管、铜管和塑料管等，根据不同的建筑物和环境条件进行选择。
三、室内消火栓设计室内消火栓是建筑物内部主要的消防设备，能够在发生火灾时提供直接的水源。
在设计室内消火栓时，需要考虑以下几个因素：1. 标识布置：室内消火栓的位置应通过明确的标识标示出来，方便人员在发生火灾时进行迅速发现和使用。
消防给水系统设计技术规范
消防给水系统设计技术规范建筑消防给水系统由消防供水水源(市政给水、天然水源、消防水池)，消防供水设备(水塔、高位消防水箱、消防水泵、水泵接合器)，消防给水管网(进水管、水平干管、消防竖管等)，稳压减压控制设备等组成，其中消防水池、消防水箱和消防水泵的设置需根据建筑物的性质、高度以及市政给水的供水情况而定。
7．4．1 消防水源。
1 水源。
1) 消防用水可由城市自来水、消防水池或天然水源等供给。
一般民用建筑的室内外消防水源常采用城市自来水，室外用水亦可采用天然水源。
①当城市自来水管网能满足消防用水的水量和水压时，且由两路不同城市给水干管供水时，可直接采用城市自来水作为消防水源；②当城市自来水管网水压、水量不足时，应设置消防水池；③当城市自来水管网能满足水量，但不满足水压时，且有两路不同城市给水干管供水时，可采用消防给水泵从城市给水管网直接抽吸，但需征得自来永有关部门的同意，或设置消防水池。
2）当采用天然水源时，应确保枯水期97％保证率的水位能可靠取水供给设计消防用水量，且满足消防用水的水质和有可靠的取水措施，如消防车通道、固定或移动消防泵的取水口等。
当采用海水作为消防水源时，还应有除去生物生长堵塞取水设施的措施。
3）当采用井水做消防水源时，规划设计区域内应有2口及以上水井，当其中一口水井不能供水时，另外的水井出水能力在任何时间满足生产、生活和消防用水量时，可不设置消防水池，其他情况均应设置消防水池。
4）游泳池、水景水池：保证常年贮存有足够的水量的游泳池、水景水池可作为消防水源。
冬季封冻的水池，有效水量计算，应以最大冰层厚度下水线为计算起始水位。
5）消防水池：如采用消防水池作为消防水源时，消防水池的容量应满足火灾延续时间内消防用水量的要求。
室外消防水池设在室内或室外均应设置消防车取水口。
2 消防水源专用车道。
供消防车取水的天然水源和消防水池，应设消防车道，在消防车取水口处应保证吸水高度不超过6m。
7．4．2 消防给水系统。
消防给水及消火栓系统设计规范
UDC GB 中华人民共和国国家标准P GB××××－××××《消防给水及消火栓系统技术规范》（征求意见稿）Code of design on fire protection water supply and hydrant systems200x—××—××发布 200×—××—××实施中华人民共和国建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准《消防给水及消火栓系统技术规范》（征求意见稿）Code of design on fire protection water supply and hydrant systemsGB50xxx—200x主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：200x年x x月x日中国xxxxx 出版社200x 北京中华人民共和国共和国建设部公告第 xxx号建设部关于发布国家标准《消防给水及消火栓系统设计规范》的公告现批准《消防给水及消火栓系统设计规范》为国家标准，编号为GB50xxx—200x，自200x年x月x日起实施。
其中，第条为强制性条文，必须严格执行。
中华人民共和国建设部二OO八年xx月xx日前言根据建设部建标[2006]77号文件的要求，由中国中元国际工程公司会同公安部天津消防研究所、上海市公安消防总队、北京市公安消防总队、辽宁省公安消防总队、浙江省公安消防总队、中国建筑设计研究院、华东建筑设计研究院有限公司、中国建筑西北设计研究院、中国石化工程建设公司、广州市设计院、四川省建筑设计院、新疆建筑设计研究院、中国建筑东北设计研究院、中元国际工程设计研究院、北京利华消防工程公司、上海瑞孚管路系统有限公司、北京科进电子工程技术有限公司、上海上龙阀门厂、广东东方管业有限公司等单位编制国家标准《消防给水及消火栓系统设计规范》GB50261。
消防给水系统设计规范
第一卷设计、施工、验收问题第一章消防给水系统设计规范一、采用术语和名词1、高压给水系统：不设置消防水泵而能满足建筑物灭火流量和压力的系统。
2、临时高压给水系统：平时管网充满水，利用水箱或稳压泵、稳压罐维持一定压力，火灾时启动消防主泵，以满足所需水流量和水压力的系统。
3、低压给水系统：满足消防车取水需的流量和压力的给水系统。
4、消防水池：设置于消防给水系统或建筑物的低处，通过消防泵输送任一点所需要的流量和压力，存储一次灭火所需的用水量。
5、高位消防水池：设置于消防给水系统或建筑物的最高处，水池最低点压力能满足最不利点处消防设施的设计压力要求，能存储一次灭火所需的用水量。
6、高位消防水箱：设置于消防给水系统或建筑物的最高处，水箱最低点压力能满足最不利点处消防设施的设计压力要求（压力满足不了要求，则设置稳压泵稳压罐），能存储扑灭初期火灾所需的用水量。
7、消防水源能提供消防给水系统设计用水量的市政给水管网、消防水池、高位消防水池和天然水源等。
8、干式消火栓系统：准工作状态时不冲水，使用时冲水9、湿式消火栓系统：消火栓给水系统在任何时候都充满水。
10、自动消火栓给水系统：打开栓口和接上水龙带而不需要其他任何动作就能使用的消火栓系统。
11、手动干式消火栓系统：消火栓系统管道准工作状态时不冲水，使用时通过消防车系统供水。
12、静水压力：消防给水系统管道内的一点在水静止不流动时的压力。
13、动水压力：消防给水系统管道内的一点在水流量流量达到设计要求的压力。
14、搅动压力：水泵零流量时压力。
15、单水源消防给水系统：水池16、双水箱消防给水系统：两个独立的单水源组成。
17、等效双水源给水系统：水池+水箱。
18、独立消防给水系统：仅给一种消防灭火系统供水的消防给水系统。
19、联合消防给水：给两种以上消防灭火系统供水的消防给水系统。
20、区域给水系统：给同一区域内2冻以上建筑物供水的消火栓系统。
二、消防系统供水方式1、单水源供水市政单水源从高位水池引两条管一消防水池（市政单水源给水系统）和一组消防水泵2、两个单水源供水市政单水源一坐消防水池（市政单水源给水系统）和一组消防水泵 + 另一坐消防水池（市政单水源给水系统）和另一组消防水泵；从市政双水源和等效双水源干管引一管给一台消防泵 + 一坐消防水池引另一条管给另一台消防水泵；3、等效双水源供水一坐消防水池（市政双水源和等效双水源）和一组消防水泵 + 高位水箱；两坐各存储50%用水量的高位消防水池各引两条管；两坐各存储50%用水量的消防水池分别和两台消防泵相连接；三消防水箱间（一）、高位消防水箱1、有效容积：一类公共建筑不小于18立方；多层、二类公共建筑和一类居住建筑不小于12立方；大于7层的多层居住建筑、二类居住建筑不小于6立方；2、设置高度不超过100的建筑，水箱底距离最不利点消火栓压力不低于0.07Mpa超过100的建筑，水箱底距离最不利点消火栓压力不低于0.15Mpa不能满足压力要求时应设增压措施水箱间防火要求耐火2小时隔断和1.5小时的楼板与其他部位隔开，并应设甲级防火门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防给水系统设计规范
消防给水系统是建筑物中非常重要的组成部分，它在火灾发生时能提供足够的供水来灭火。
为确保消防给水系统的稳定性和可靠性，以下是消防给水系统设计的规范要求：
一、系统设计概述
消防给水系统设计应满足国家消防法规和相关消防规范的要求。
系统设计应考虑建筑物的类型、用途、高度和火灾风险等因素，并采用合适的技术和设备来满足灭火需求。
二、水源设计
1. 消防给水系统应设置稳定的水源，包括城市自来水、蓄水池、水井等。
水源应保持足够的压力和流量，能够满足系统的灭火要求。
2. 水源供水管道和设备应具备防冻、防腐蚀和防漏水等功能，确保系统运行的可靠性。
三、管道设计
1. 消防给水管道应采用耐火材料或者具有一定耐火性能的材料，并按照规范要求布置和保护。
2. 管道布置应合理，减少阻力和压力损失，保持稳定的供水压力。
3. 管道连接应采用可靠的方式，确保连接牢固，不易泄漏。
四、消防水泵设计
1. 消防水泵应具备足够大的流量和压力，能够及时灌注灭火点。
2. 消防水泵应设置备用泵，确保一旦主泵故障，备用泵能够立即投
入使用。
3. 消防水泵的电源应采用备用电源或与建筑物主电源隔离，确保系
统在停电情况下仍能正常运行。
五、配水管网设计
1. 配水管网应根据建筑物的结构和布局确定，保持合理的供水压力
和流量。
2. 配水管网应设置消防栓，并按照规范要求布置和保护。
3. 配水管网应定期检查和维修，确保其正常运行，消防栓应经常进
行试水操作，确保水压正常。
六、室内消防设施设计
1. 消防给水系统应与其他室内消防设施相配套，包括自动喷水灭火
系统、消防喷淋系统等。
2. 室内消防设施应按照规范要求进行布置和保护，确保其正常运行。
3. 配电室、机房等特殊场所应设置特殊灭火设备，如气体灭火系统、干粉灭火系统等。
七、消防给水系统的维护与检测
1. 消防给水系统应定期进行维护和检测，保持系统的良好状态。
2. 消防给水系统设备和管道的漏水、堵塞等问题应及时处理。
3. 定期组织消防演练，检验系统运行是否正常，人员是否熟悉操作流程。
八、系统设计文件
消防给水系统的设计文件应包括系统布置图、设备清单、材料规格等。
设计文件应详细准确，便于施工和维护。
总结：
消防给水系统设计规范要求的合理制定和执行，可以极大提高建筑物的消防安全性。
设计人员应严格按照规范要求进行设计，并与施工单位和消防部门充分沟通，确保系统的可靠性和有效性。
同时，定期的维护和检测工作也是至关重要的，只有保持系统的正常运行，才能确保在火灾发生时能够及时有效地进行灭火工作。
