万能试验机
万能材料试验机安全操作规程
万能材料试验机安全操作规程1. 引言万能材料试验机是一种用于测试材料力学性能的设备，广泛应用于工程、材料科学和制造业等领域。
为了确保操作人员和设备的安全，制定本安全操作规程。
2. 设备概述万能材料试验机是一种用于施加控制力和测量材料性能的机械设备。
通常由负荷传感器、驱动系统、控制系统和显示器组成。
负荷传感器用于测量施加在材料上的力，驱动系统用于施加加载，控制系统用于控制加载速率和记录测试数据，显示器用于显示测试结果。
3. 安全注意事项在操作万能材料试验机之前，务必注意以下安全事项：3.1 设备周围清洁保持设备周围的工作区清洁，避免杂物堆积和存放易燃、易爆物品。
3.2 标识清晰可见确保设备上的警告标识和操作面板清晰可见，不得进行私自修改。
3.3 安全防护装置确保设备的安全防护装置完好并正常工作。
不得在无安全防护装置的情况下操作设备。
3.4 电气安全•使用接地插头和插座，确保设备接地良好。
•不得使用损坏的电缆和插头。
•禁止在潮湿的环境中使用设备。
3.5 个人防护装备•操作人员应穿着适当的个人防护装备，如安全鞋、工作服和护目镜等。
•不得戴手套操作设备，以免危险情况发生时手套被卷入机械部件。
3.6 操作流程操作人员应在严格按照操作规程进行操作，不得随意更改操作流程或参数设置。
4. 操作规程本章节将详细介绍万能材料试验机的安全操作规程。
4.1 准备工作步骤 1:检查设备的电源和接地线是否正常连接，保证电气安全。
步骤 2:确认设备周围无杂物，清理工作区。
步骤 3:穿戴个人防护装备，包括安全鞋、工作服和护目镜。
4.2 设备操作步骤 1:打开电源，确保设备处于待机状态。
步骤 2:检查设备的控制系统和显示器是否正常工作。
步骤 3:将待测样品置于试验机夹具中，确保夹持牢固。
步骤 4:根据测试要求，设置合适的加载速率和测试参数。
步骤 5:启动设备，开始测试。
操作人员应保持注意力集中，随时观察试验机的状态。
步骤 6:在测试过程中，禁止随意停止设备或更改测试参数。
液压式万能试验机操作规程
液压式万能试验机操作规程1.前言液压式万能试验机是一种用于材料的物理力学性能试验的设备。
通过对材料的拉伸、压缩、弯曲等试验，获得材料的力学性能参数，如弹性模量、屈服强度、断裂强度等。
为确保试验结果的可靠性和安全性，需要严格遵守设备操作规程。
2.设备及其构成液压式万能试验机主要由下列部分组成：•试验机底座•试验机立柱•测力传感器•控制系统•试验夹具其中，测力传感器和控制系统是液压式万能试验机的核心部分，测力传感器用于测量试件的力学性能参数，而控制系统则用于对试验机进行控制。
3.操作规程3.1 安全前提条件在进行试验前，请务必保证以下条件的确立：•设备处于正常工作状态。
•试验机底固定牢固，楼面承重能力满足试验负载条件。
•试验夹具和测力传感器的安装准确、牢固。
•试件材料符合试验标准，无损伤或破坏。
•操作人员已经熟知试验操作规程，并且具备相关技能和经验。
•试验现场干燥，无明火。
3.2 试验前操作•打开试验机电源，待机操作时间为3-5分钟。
•按照试验标准要求，选择试验参数并进行合理设置。
•将试件放置于试验夹具中，对试件进行牢固固定。
•检查试件位置和夹具位置是否正确、合适，采用人工测力计校准测力传感器，确保测力准确。
•将宏机软件启动，打开试验软件界面。
选择对应的试验模式和参数，对试验机进行控制。
3.3 试验中操作在试验过程中，请务必保持专注和高度的警惕，严格按照试验操作流程进行操作。
同时，还需注意以下几点：•严格按照试验标准要求进行操作，不得进行非试验操作。
•试验过程中不得随意离开现场，如有特殊情况需离开，请停止试验操作。
•实时关注试验机运行状态，如发现异常现象，请立即停止试验操作并及时检查。
•试验过程中严禁发生交谈、走动或者来访等其他人员干扰。
•试验完成后，及时关机、清理试验现场。
3.4 试验后操作•将试验机处于关机状态。
•将试验数据及时保存。
•对试验机进行清洗和维修。
•将试验操作记录及时整理。
4.安全措施为保障设备操作人员的身体和设备的安全，同时确保试验的结果准确和可靠，设备操作人员需要注意以下安全措施：•在设备操作过程中，严禁穿着宽松、长袖、长裤、吊带和高跟鞋等不便于操作的服饰。
万能试验机有哪些功能？
万能试验机有哪些功能？背景万能试验机作为一种机械测试设备，具有广泛的应用范围。
它可以测试材料的力学性能，例如抗拉强度、弯曲强度、硬度等，也可以测试部件和产品的物理性能，例如扭转、振动等。
在工业、科研、教育等领域都有着重要的作用。
功能万能试验机的主要功能包括以下几个方面：材料力学性能测试万能试验机可以进行拉伸、压缩、剪切、弯曲等多种材料力学性能测试。
例如，材料的抗拉强度可以通过拉伸试验来测试；材料的压缩强度可以通过压缩试验来测试；材料的弯曲强度可以通过弯曲试验来测试。
通过这些试验，可以获得材料的力学性能指标，从而评估该材料的使用价值和性能优劣。
零部件质量测试万能试验机不仅可以测试材料的力学性能，也可以对零部件的物理性能进行测试。
通过扭转试验、振动试验等，可以判断零部件的性能是否符合要求，检测是否有瑕疵或故障，从而保证产品的质量和安全。
力学参数的测量万能试验机可以测量多种力学参数，例如材料的弹性模量、屈服点、极限载荷等等。
这些指标对于材料的使用和研究有着重要的意义。
通过对材料弹性模量的测量，可以判断材料的硬度、韧性、强度等性能；通过对材料的屈服点和极限载荷的测量，可以确定材料的使用范围和安全性。
自动化控制随着科技的发展，万能试验机的自动化程度越来越高。
现在的万能试验机已经可以实现自动化控制，可以通过计算机软件进行控制和数据处理。
可以通过软件设置试验参数，控制试验过程，控制力量、位移和时间等。
同时，还可以自动生成实验数据图表和测试报告，大大提高了试验过程的准确度和效率。
通过自动化控制，人们可以更加方便地对材料和产品进行测试。
总结万能试验机作为一种重要的机械测试设备，具有多种功能。
从材料力学性能测试到零部件的物理性能测试，从力学参数的测量到自动化控制，它有着广泛的应用和重要的作用。
在未来，人们可以通过不断地改进和创新，更好地利用万能试验机，将其应用于更多的领域和更深入的研究。
万能试验机的原理
万能试验机的原理
万能试验机是一种多功能力学试验仪器，它可以用于对材料进行拉、压、弯曲等力学性能测试。
其原理主要包括负载产生和信号测量两个方面。
负载产生方面，万能试验机通常采用液压或电动机驱动机械结构，通过传动机构将力转换为应力和应变。
其中，
1.拉伸试验：试样固定在试验机上，负载通过钳口或者夹具施加在试样上。
拉伸试验时，负载逐渐增加，试样发生塑性变形，负载与应变之间的关系被记录下来。
2.压缩试验：与拉伸试验类似，试样固定在试验机上，负载通过上下升降的平板传递至试样上。
压缩试验时，负载逐渐增加，试样发生变形，负载与应变之间的关系被记录下来。
3.弯曲试验：用钳口或夹具将试样固定在试验机的支撑点上，负载通过上下移动的平板施加在试样上。
弯曲试验时，负载逐渐增加，试样发生弯曲变形，负载与应变之间的关系被记录下来。
信号测量方面，万能试验机通过加载传感器（如压力传感器、应变片等）实时测量试验过程中的负载与位移等参数，并通过数据采集系统将这些信号转换为电信号，然后通过数据处理软件进行数据处理和分析。
总体来说，万能试验机通过施加外力并测量相关信号，可以得到各种材料在不同力学条件下的性能参数，如抗拉、抗压、抗弯刚度、断裂强度等。
这一原理使得万能试验机在材料科学、工程材料研究等领域得到广泛应用。
万能试验机的工作原理
万能试验机的工作原理
万能试验机是一种实验仪器，用于测试材料的力学性能和相关特性。
它的工作原理主要包括载荷传递系统、测量系统和控制系统三个部分。
在载荷传递系统中，试样被放置在万能试验机的夹具中，通过夹具和传感器传递载荷。
通常夹具由上下夹具组成，通过液压系统或螺杆来控制夹具的运动。
此时，试验机会施加载荷在试样上。
测量系统由测量设备组成，用于测量试样的力学性能参数。
其中最常用的是负荷传感器和位移传感器。
负荷传感器可以测量试样上施加的力或负荷大小，位移传感器则测量试样的位移值。
这些传感器通过电子设备将获取的信号转化为数字信号。
控制系统是万能试验机的核心组成部分，用于控制试验的过程和数据采集。
它包括控制台和计算机系统。
控制台上有操作按钮和控制面板，用于设置试验参数和控制试验机的运行。
计算机系统通过软件与控制台连接，接收并处理来自测量系统的信号，并记录运行过程中的数据。
当试验开始时，控制系统会按照预设的试验参数，通过夹具施加相应的载荷。
同时，测量系统会实时监测和记录试样的力学性能参数，如载荷、位移、应变等。
控制系统根据测量系统的反馈信号，对试验机的运行进行实时调整，以保证试验的准确性和安全性。
总的来说，万能试验机的工作原理是通过载荷传递系统将载荷施加在试样上，测量系统实时监测试样的力学性能参数，控制系统根据测量结果进行调整，以完成试验过程并获取相关数据。
它广泛应用于材料科学、工程结构、制造工艺等领域的实验研究和质量检验工作中。

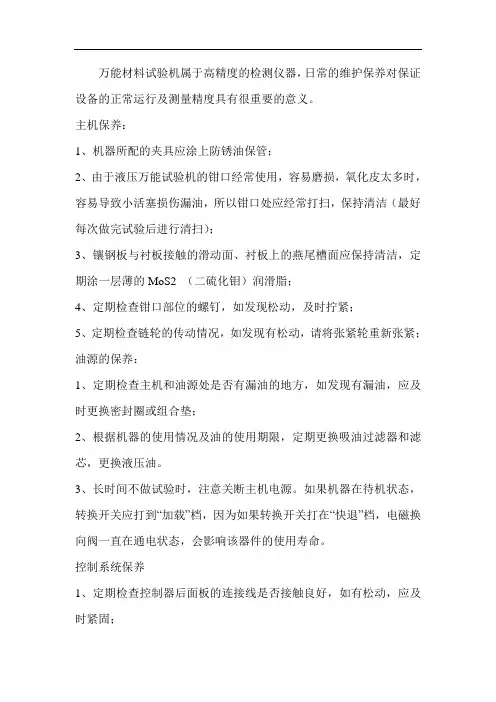

600kn万能材料试验机
万能材料试验机属于高精度的检测仪器，日常的维护保养对保证设备的正常运行及测量精度具有很重要的意义。
主机保养：
1、机器所配的夹具应涂上防锈油保管；
2、由于液压万能试验机的钳口经常使用，容易磨损，氧化皮太多时，容易导致小活塞损伤漏油，所以钳口处应经常打扫，保持清洁（最好每次做完试验后进行清扫）；
3、镶钢板与衬板接触的滑动面、衬板上的燕尾槽面应保持清洁，定期涂一层薄的MoS2 （二硫化钼）润滑脂；
4、定期检查钳口部位的螺钉，如发现松动，及时拧紧；
5、定期检查链轮的传动情况，如发现有松动，请将张紧轮重新张紧；油源的保养：
1、定期检查主机和油源处是否有漏油的地方，如发现有漏油，应及时更换密封圈或组合垫；
2、根据机器的使用情况及油的使用期限，定期更换吸油过滤器和滤芯，更换液压油。
3、长时间不做试验时，注意关断主机电源。
如果机器在待机状态，转换开关应打到“加载”档，因为如果转换开关打在“快退”档，电磁换向阀一直在通电状态，会影响该器件的使用寿命。
控制系统保养
1、定期检查控制器后面板的连接线是否接触良好，如有松动，应及时紧固；
2、试验后若有一段较长的时间不用机器时，关闭控制器和电脑；
3、控制器上的接口为一一对应，插错接口可能对设备造成损坏；
4、插拔控制器上的接口必须关闭控制器电源。
以上都是万能试验机的有关保养的一些知识，请广大试验机用户详细阅读，确保试验机的使用寿命延长。
万能试验机的区别
万能试验机的区别万能试验机是一种具有广泛应用和重要作用的机械试验设备。
它可以进行各种材料的拉伸、压缩、弯曲、剪切等各种力学性能测试，并可以输出测试数据，用于评估材料的性能。
不同类型的万能试验机在测试范围、测试精度、功率等方面存在着一些区别，下面将给出一些常见的万能试验机的区别。
1. 电子万能试验机和液压万能试验机电子万能试验机和液压万能试验机是两种最常见的机型。
从外表上看，它们的区别不是很大。
电子万能试验机主要采用电力传动，测试过程中比较平稳，测试精度比较高。
电子万能试验机的测试控制系统采用电子控制技术，通常配备液晶显示屏，可以通过面板上的按钮进行操作，也可以通过计算机远程操作，实现自动化测试。
液压万能试验机主要采用液压传动，测试过程中比较震动。
液压万能试验机的测试控制系统和电子万能试验机类似，但通常不配备显示屏，需要通过计算机进行操作。
在测试范围方面，液压万能试验机通常可以进行更大的测试。
因为液压系统可以产生更大的力，在液压万能试验机进行转换和控制时，可以通过了解材料的夹具、止口等进行油缸调整，其测试范围可以高达1000吨。
而电子万能试验机通常在100KN左右，部分高端产品可以达到2000KN。
2. 桥式万能试验机和立式万能试验机桥式万能试验机和立式万能试验机的不同主要在于结构方面。
桥式万能试验机通常是横梁支撑式的，即试验中心在横梁的中心，材料在上下夹具之间进行测试。
桥式万能试验机可以采用液压或电动驱动，测试速度可调节，跨度大，测试范围广。
由于横梁结构的支撑方式，桥式万能试验机也可以在侧面测试，并可以将测试结果按负载板的位置输出。
立式万能试验机的测试中心在立柱的中心，材料在上下夹具之间进行测试。
立式万能试验机采用电动驱动，测试速度较快，测试范围通常在300kN以下。
由于立式结构的限制，立式万能试验机通常只能进行直线运动，不方便在侧面测试。
3. 客户化万能试验机除了上述常见的万能试验机外，还有一种客户化万能试验机。
万能材料试验机
万能材料试验机万能材料试验机是一种用于测试材料力学性能的设备，它可以对各种材料进行拉伸、压缩、弯曲、剪切等多种试验，广泛应用于材料科学、工程材料、建筑材料等领域。
本文将介绍万能材料试验机的工作原理、结构特点、使用方法以及注意事项。
首先，万能材料试验机的工作原理是利用外部施加的力对材料进行拉伸或压缩，通过测量材料的形变和应力来确定材料的力学性能。
其结构特点包括主机、传感器、控制系统和数据采集系统。
主机由上下两个夹具组成，用于夹持试样并施加力；传感器用于测量试样的形变和应力；控制系统用于设定试验参数和控制加载过程；数据采集系统用于记录试验过程中的数据。
其次，使用万能材料试验机需要注意以下几点。
首先，正确安装试样并调整夹具，确保试样受力均匀；其次，根据试验要求设置合适的试验参数，如加载速度、加载方式等；再次，进行试验前应进行预热和校准，确保试验结果准确可靠；最后，进行试验时应注意安全，避免发生意外。
在使用万能材料试验机进行试验时，需要根据具体的试验要求选择合适的试验方法。
拉伸试验常用于金属材料和塑料材料的强度和延展性测试，压缩试验常用于材料的抗压强度测试，弯曲试验常用于材料的弯曲性能测试，剪切试验常用于材料的剪切性能测试。
在进行试验前，需要根据试验标准和要求选择合适的试验方法，并进行试验前的准备工作，如试样制备、试验参数设置等。
在进行试验时，需要注意以下几点。
首先，确保试验环境的稳定性，避免外部因素对试验结果的影响；其次，根据试验要求进行数据采集和记录，确保试验数据的准确性；再次，根据试验过程中的情况及时调整试验参数，确保试验的顺利进行；最后，根据试验结果进行数据分析和报告撰写，确保试验结果的可靠性和准确性。
总之，万能材料试验机是一种重要的材料测试设备，它在材料科学和工程领域具有广泛的应用。
正确使用万能材料试验机并根据试验要求选择合适的试验方法，可以得到准确可靠的试验结果，为材料研究和工程设计提供重要的数据支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 高性能电子万 能试验机 • 常规电子万能 试验机
液压万 能试验 机压
• 电液伺服类万 能试验机 • 手动液压万能 试验机
万能试验机种类-电子万能试验机
万能试验机种类-液压万能试验机
万能试验机品牌
美国美特 斯MTS
美国英斯 特朗公司
日本岛津
德国紫薇 克
目前比较知名的国外品牌以上都以涵盖，MTS该品牌目前不能称之为完全 的国外品牌，目前国产，贴MTS品牌，国内称之为新三思，重点考虑后面 三个品牌。
万能试验机型号-长安福特
万能试验机型号-福特中国 (INSTRON 600DX)
仪器简介：大载荷试验的革命性突破产品，高性价比，一体化设计的大载荷万能材料试验 机。 - DX型采用新型的一体化设计，将机架、液压源、电子控制系统和控制面板组装在一起， 可以节省60%以上的占地面积。 - DX系列为通用多功能双测试空间应用。 - 采用先进技术，直接测量力。 - 采用先进的数字控制技术，精度高、响应快。 - 自动标定和识别载荷传感器。 - 传感器只需单程标定，自动选择最佳量程，消除由于改变量程引起的瞬变现象。 - 所有测量通道的同步数据获取速率可达500 Hz。 技术参数： 1.150DX型 150 KN (15吨) 2.300DX型 300 KN (30吨) 3.600DX型 600 KN (60吨) 主要特点： 1.横梁速度精度： 2.载荷测量精度：示值的+/-0.5% (至载荷传感器满量程的1/250) 3.应变测量精度：引申计示值的+/-0.5%（至引申计满量程的1/50） 4.单相电源220V+/-10%，50 HZ, 2750VA 5.高2353-2458mm，宽675-915mm，深675-877mm，重1000-2041KG
万能试验机用途
功能特点
微机闭环控制，全数字放大、采集，显示稳定、精度高、使用方便。主机采用伺服电机及伺服调速系 统、 材料万能试验机(15张) 滚珠丝杠，具有传动平稳、噪音低、速度精度高、调速范围宽、使用寿命长等特点；微机自动控制试验 进程，自动分析和处理试验结果，具有灵活多样的控制方式。试验软件免费升级换代。同步显示试验力、 峰值、位移、速度、试验状态、试验曲线等；具有限位、过载自动保护、试样断裂自动停机等功能。
万能试验机型号-奇瑞捷豹路虎 (ZWICK Z100/SN3A/SN5A)
规格型号： Zwick Z100/SN3A/SN5A 功能/应用范围： 金属材料拉伸、压缩试验(金属薄板n、r值测试)以及基于应力 -应变曲线的材料性能试验如剥离强度、铸铁抗弯强度等。
主要附件：
Zwick 2.5 kN小载荷力值传感器及Zwick自动横截面积测定装 置CMU、各类Zwick模块化夹具及齿块。 主要技术指标： 载荷范围10N-100kN 技术特色： 具备应力、应变、位移速率控制功能以及时间、位移、横纵 向引伸计、载荷五通道可导出传感器通道。力值计量范围 10N-100kN全量程覆盖
万能试验机型号-上海宝钢研究院力学 试验中心(INSTRON 600DX)
同福特中国
IQ万能试验机品牌及型号推荐
经过品牌比较，以及国内其他主机厂，采购设备了解，重点推荐美 国INSTRON，以及德国ZWICK万能试验机。
主要型号如下 INSTRON
主要技术指标
结构形式：单丝杠式 门式双丝杆万能试验机 最大力值（kN）：1 2 5 10 20 50 100 200 300 有效测量范围（N）：2%-100%FS（全程不分档） 力值精度（%）：0.1试验速度（mm/min）:0.05-500mm 速度精度（%）:±1% 位移分辨率（mm）:0.05 拉伸空间（mm）:700mm 550mm[1]
万能试验机介绍
万能试验机品牌性能对比
目录
万能试验机用途
万能试验机种类
万能试验机品牌
万能试验机型号
IQ万能试验机品牌及型号推荐
万能试验机用途
主要用于各种金属、非金属及复合材料进行力学性能指标的测试。精密的自动控制 和数据采集系统，实现了数据采集和控制过程的全数字化调整。
功能与用途
在拉伸试验中，检测材料的最大承载拉力、抗拉强度、伸长变形、延伸率等技术指 标。以上检测参数在试验结束后，由微电脑控制器根据试验开始时设置的试验参数 条件自动计算，同时显示相应的试验结果，并自动保存；各检测参数在试验结束后 可查询显示。 适用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、 纺织、纤维、橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业 以及各级产品质量监督部门，同时还适用于大中专院校进行教学演示工作。 万能试验机广泛应用于橡胶、塑料、纺织物、电线电缆、复合材料、皮革、防水卷 材、无纺布、土工布、纸张等非金属材料及金属丝、金属箔、金属板材和金属棒材 等金属材料进行拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能试验。适用于质 量监督、教学科研、航空航天、钢铁冶金、汽车、建工建材等领域。[1]
