拉力测试仪名词解释及功能应用
拉力测试仪工作原理
拉力测试仪工作原理
拉力测试仪是用于测试材料或产品在受力时的抗拉性能的仪器。
其工作原理如下：
1. 拉力测试仪的主要组成部分是载荷传感器和控制系统。
载荷传感器用来测量试样所受到的拉力，将其转换为电信号，并传输给控制系统。
2. 在测试之前，将试样夹紧在拉力测试仪上。
当试样受到拉力时，载荷传感器测量到相应的力值。
3. 控制系统接收到传感器的信号后，将其转换为数字信号，并进行数据处理和分析。
它可以记录每个时间点的力值，并计算出试样的应力-应变曲线。
4. 通过控制系统，用户可以设置测试参数，如施加力的速度、测试的终点值等。
控制系统将根据这些参数来控制机械装置的运动，施加相应的力。
5. 当试样达到预设的拉力值或者发生破坏时，控制系统会停止施加力并记录最终的拉力数值。
这可以用来评估试样的抗拉性能。
综上所述，拉力测试仪通过载荷传感器测量试样的拉力，并通过控制系统进行数据处理和分析，从而评估试样的抗拉性能。
拉力测试仪名词解释及功能应用
拉力测试仪名词解释及功能应用拉力测试仪名词解释及功能应用拉力测试仪是用来对材料进行拉伸、压缩、弯曲、剪切、剥离等力学性能试验用的机械加力的试验机，适用于塑料板材、管材、异型材，塑料薄膜及橡胶、电线电缆等材料的各种物理机械性能测试为材料开发，为物性试验、教学研究、质量控制等不可缺少的检测设备，湘杰拉力机夹具作为仪器的重要组成部分，不同的材料需要不同的夹具，也是试验能否顺利进行及试验结果准确度高低的一个重要因素。
拉力测试仪应用范围:拉力测试仪也称拉力试验机，万能材料试验机，其使用行业范围遍布：科研院所、商检仲裁机构、大专院校以及橡胶、轮胎、塑料、电线电缆、制鞋、皮革、纺织、包装、建材、石化、航空等行业。
拉力测试仪机结构原理：本机采用机电一体化设计，由主体部分、机械部分、液压系统、测力系统等组成，测力系统主要由测力传感器、变送器、微处理器、负荷驱动机构、计算机及彩色喷墨打印机构成。
拉力测试仪选购注意事项:1、首先应考虑需要测试材料拉力范围:拉力范围的不同，决定了所使用传感器的不同，也就决定了拉力机的结构，但此项对价格的影响不大(门式除外)。
对于一般软包装生产厂家，拉力范围在100牛顿的了就已经足够。
因此也决定了采用单臂式的就可以了。
与单臂式相对应结构的是门式结构，它是适应比较大的拉力，如一吨或以上。
所以软包装厂家基本用不着。
2、试验行程的问题：根据自己公司需要试验的物品性质进行选型，如对弹性较大、长度较长的物品进行试验，订购拉力试验机时就要提前和厂家技术部门沟通好。
以软包装薄膜为例，其需要测试的性能和要求，行程在600－1500mm就可以。
材料伸长率超过1000%的可以选用行程1000或是1200mm。
3、标准配置问题：智能化的三种基本配置：主机、微电脑、还有打印机，如果微电脑功能强可以直接打印。
另外也可配备普通电脑。
有了电脑，就可以进行复杂的数据分析，如数据编辑，局部放大，可调整报告形式，进行成组式样的统计分析。

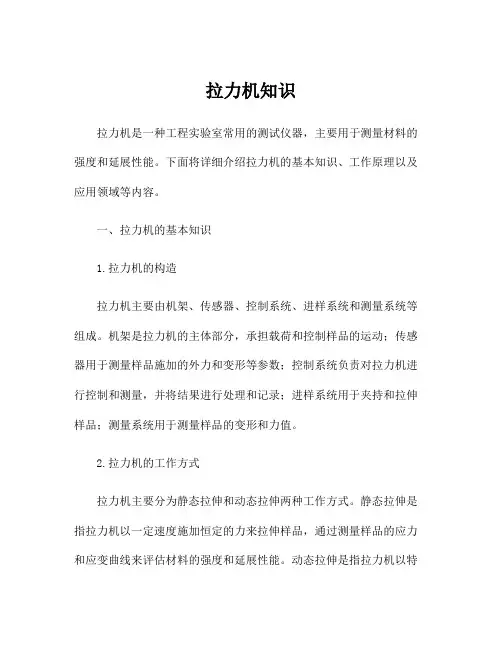

拉力机知识
拉力机知识拉力机是一种工程实验室常用的测试仪器，主要用于测量材料的强度和延展性能。
下面将详细介绍拉力机的基本知识、工作原理以及应用领域等内容。
一、拉力机的基本知识1.拉力机的构造拉力机主要由机架、传感器、控制系统、进样系统和测量系统等组成。
机架是拉力机的主体部分，承担载荷和控制样品的运动；传感器用于测量样品施加的外力和变形等参数；控制系统负责对拉力机进行控制和测量，并将结果进行处理和记录；进样系统用于夹持和拉伸样品；测量系统用于测量样品的变形和力值。
2.拉力机的工作方式拉力机主要分为静态拉伸和动态拉伸两种工作方式。
静态拉伸是指拉力机以一定速度施加恒定的力来拉伸样品，通过测量样品的应力和应变曲线来评估材料的强度和延展性能。
动态拉伸是指拉力机以特定的速度来施加周期性的加载和卸载，通过测量样品的动态力学性能来评估材料的疲劳性能。
3.拉力机的参数和单位拉力机的主要参数包括最大载荷、拉伸速度、试验空间、拉伸距离等。
其中，最大载荷是指拉力机能够施加的最大力值；拉伸速度是指拉力机拉伸或压缩样品的速度；试验空间是指拉力机能够容纳的样品的最大尺寸；拉伸距离是指拉力机可以拉伸或压缩的样品的最大位移。
4.拉力机的测量参数拉力机的测量参数主要包括力和位移两个方面。
力是指拉力机施加在样品上的外力，一般通过传感器来测量；位移是指样品在拉伸或压缩过程中的变形程度，也是通过传感器来测量的。
二、拉力机的工作原理拉力机的工作原理是通过施加外力来拉伸或压缩样品，通过测量样品的应力和应变来评估材料的强度和延展性能。
1.拉力机的应力测量拉力机在进行拉伸或压缩实验时，通过传感器来测量样品上的外力。
传感器一般采用负荷传感器，通过糖浆、光纤或电阻片等物质的力学特性来实现对外力的测量。
传感器将测得的外力信号转化为电信号，通过放大电路和数据采集系统进行处理和记录。
2.拉力机的应变测量拉力机在进行拉伸或压缩实验时，通过传感器来测量样品的位移。
传感器一般采用位移传感器，通过测量样品上的距离或位移量来实现对位移的测量。

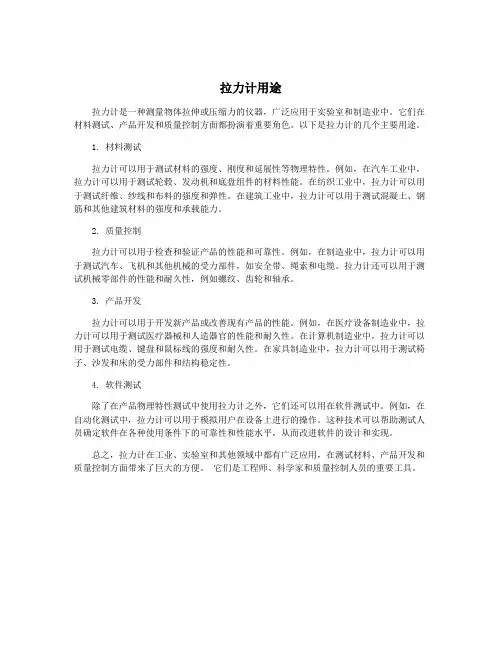

拉力计用途
拉力计用途拉力计是一种测量物体拉伸或压缩力的仪器，广泛应用于实验室和制造业中。
它们在材料测试、产品开发和质量控制方面都扮演着重要角色。
以下是拉力计的几个主要用途。
1. 材料测试拉力计可以用于测试材料的强度、刚度和延展性等物理特性。
例如，在汽车工业中，拉力计可以用于测试轮毂、发动机和底盘组件的材料性能。
在纺织工业中，拉力计可以用于测试纤维、纱线和布料的强度和弹性。
在建筑工业中，拉力计可以用于测试混凝土、钢筋和其他建筑材料的强度和承载能力。
2. 质量控制拉力计可以用于检查和验证产品的性能和可靠性。
例如，在制造业中，拉力计可以用于测试汽车、飞机和其他机械的受力部件，如安全带、绳索和电缆。
拉力计还可以用于测试机械零部件的性能和耐久性，例如螺纹、齿轮和轴承。
3. 产品开发拉力计可以用于开发新产品或改善现有产品的性能。
例如，在医疗设备制造业中，拉力计可以用于测试医疗器械和人造器官的性能和耐久性。
在计算机制造业中，拉力计可以用于测试电缆、键盘和鼠标线的强度和耐久性。
在家具制造业中，拉力计可以用于测试椅子、沙发和床的受力部件和结构稳定性。
4. 软件测试除了在产品物理特性测试中使用拉力计之外，它们还可以用在软件测试中。
例如，在自动化测试中，拉力计可以用于模拟用户在设备上进行的操作。
这种技术可以帮助测试人员确定软件在各种使用条件下的可靠性和性能水平，从而改进软件的设计和实现。
总之，拉力计在工业、实验室和其他领域中都有广泛应用，在测试材料、产品开发和质量控制方面带来了巨大的方便。
它们是工程师、科学家和质量控制人员的重要工具。

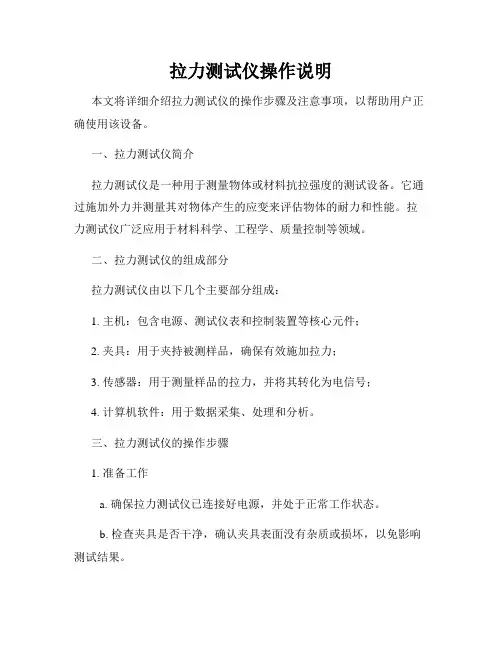

拉力测试仪操作说明
拉力测试仪操作说明本文将详细介绍拉力测试仪的操作步骤及注意事项，以帮助用户正确使用该设备。
一、拉力测试仪简介拉力测试仪是一种用于测量物体或材料抗拉强度的测试设备。
它通过施加外力并测量其对物体产生的应变来评估物体的耐力和性能。
拉力测试仪广泛应用于材料科学、工程学、质量控制等领域。
二、拉力测试仪的组成部分拉力测试仪由以下几个主要部分组成：1. 主机：包含电源、测试仪表和控制装置等核心元件；2. 夹具：用于夹持被测样品，确保有效施加拉力；3. 传感器：用于测量样品的拉力，并将其转化为电信号；4. 计算机软件：用于数据采集、处理和分析。
三、拉力测试仪的操作步骤1. 准备工作a. 确保拉力测试仪已连接好电源，并处于正常工作状态。
b. 检查夹具是否干净，确认夹具表面没有杂质或损坏，以免影响测试结果。
c. 将待测样品按照夹具的要求加以固定。
2. 设定测试参数a. 打开计算机软件，并与拉力测试仪进行连接。
b. 在软件界面中选择测试模式和速度。
一般有静态拉力测试和动态拉力测试两种模式可选。
c. 根据样品的性质和需求，设置拉力测试仪的拉伸速度、测试时间等参数。
3. 进行拉力测试a. 将夹具的张口调整到适当大小，以确保被测样品可以固定在其中，并保证拉力均匀施加于样品上。
b. 点击软件中的“开始测试”按钮，拉力测试仪将开始施加拉力并记录测试数据。
c. 在测试过程中，检查样品和夹具是否出现异常情况，如滑动、脱落等。
若有异常，及时暂停测试并进行调整。
4. 结束测试并保存数据a. 当测试时间到达设定值或拉力达到预定目标后，点击软件中的“停止测试”按钮，拉力测试仪将停止施加拉力。
b. 检查测试结果和数据，并进行分析。
可以导出数据报告或保存测试参数，以备后续参考。
四、注意事项1. 操作拉力测试仪前，请仔细阅读并理解设备的操作手册，确保正确使用。
2. 在操作过程中，务必佩戴个人防护用品，如手套和护目镜，以避免安全事故发生。
3. 样品固定时，需严格按照夹具的要求进行操作，确保样品处于安全且稳定的状态。
拉力测试仪技术特点与优势介绍
拉力测试仪技术特点与优势介绍拉力测试仪是一种用于测试材料的拉伸、压缩、弯曲等力学性能的仪器。
它能够模拟真实环境下所受到的力，通过对材料的拉伸试验，获得材料的拉伸强度、屈服强度、延伸率、断裂伸长率等重要力学性能指标，为材料的设计、生产和质量控制提供关键数据。
1.高精度测量：拉力测试仪采用先进的传感器和测量系统，能够实时准确地测量测试材料的力学性能指标，保证测试结果的可靠性和精确性。
2.多功能试验：拉力测试仪可以进行拉伸、压缩、弯曲、撕裂等多种试验，满足不同材料的力学性能测试需求。
3.大范围测试：拉力测试仪能够适应不同力的测试需求，具备广泛的测试范围，可以进行小批量和大批量样品的测试。
4.自动控制系统：拉力测试仪采用先进的自动控制系统，可以在设定的条件下自动进行测试，提高测试效率，减少人力投入。
5.数据分析与处理：拉力测试仪配备专业的数据分析与处理软件，能够对测试结果进行快速分析，生成测试报告，为后续研究和应用提供便利。
1.高效性能：拉力测试仪具备高度的自动化和智能化功能，能够实现快速、准确的测试，提高工作效率。
2.高重复性和可靠性：拉力测试仪通过科学的力学原理和严格的测试程序，保证测试结果的一致性和可靠性，有助于提高产品的质量和可靠性。
3.多种试验方式：拉力测试仪具备多种试验方式，可以根据材料的特性和测试要求，选择适当的试验方式进行测试，提供全面的力学性能评估。
4.易操作性：拉力测试仪采用直观的界面和简化的操作流程，使操作人员能够迅速上手并进行测试，降低了操作难度。
5.安全性：拉力测试仪在设计上考虑到安全性，配备了安全保护装置和紧急停机装置，确保测试过程中的人员安全。
拉力测试仪在材料科学、机械制造、航空航天、汽车工业等领域具有广泛的应用。
它可以对各种金属和非金属材料进行性能评估，为新材料的研究和开发提供数据支持；在机械制造过程中，可以用来检测和控制产品的质量；在航空航天和汽车工业中，可以用来评估材料的性能和耐久性。
拉力试验机的用途特点
拉力试验机的用途特点拉力试验机是一种用于测试材料拉伸、压缩和弯曲性能的机械设备，广泛应用于材料科学、机械制造、建筑等领域。
本文将介绍拉力试验机的用途和特点。
用途拉力试验机被广泛应用于材料强度、韧性、脆性、疲劳、损伤等性能测试，在材料科学、机械制造、建筑等领域都有重要的应用。
材料科学拉力试验机在材料科学中的应用相对较多，用于测试材料的拉伸性能和压缩性能，以认识材料的强度和韧性。
在材料研究领域中，拉力试验机被广泛应用于各种金属、塑料、橡胶等材料的力学性能测试。
机械制造在机械制造行业中，拉力试验机主要用于测试机械零部件的强度、刚度、韧性等性能。
机械制造行业需要对各种设备和零部件进行强度测试，以保证机械的质量和性能稳定。
建筑在建筑领域，拉力试验机主要用于建筑材料的强度测试和质量检测。
例如，用于测试混凝土、钢筋等建筑材料的抗压强度和拉伸强度，以保证建筑的质量和安全性。
特点拉力试验机有许多优点，下面介绍几个常见的特点：高精度拉力试验机的高精度是其最为突出的特点之一，这一点与大部分机械设备不同，因此在实验数据精度要求较高的领域得到了广泛应用。
现代数控技术的应用进一步增强了拉力试验机的数据精度和可靠性。
安全性能高由于实验涉及到高强度材料的测试，因此安全性非常重要。
拉力试验机在设计和使用过程中，充分考虑到了安全性问题，加装了多种安全保护装置，例如应变计保护、最大扭矩保护、断电保护等，保证实验过程的安全性。
方便操作和维护拉力试验机在操作和维护方面非常方便。
机器采用现代化PLC控制模块，操作方便，显示直观，大大简化了实验过程。
同时，设备的可维护性也得到了极大程度的保证，设备可更换性部位单独的设计，使维护和更换如同简单拼图游戏一样方便。
总结总之，拉力试验机作为现代化机械设备，在材料科学、机械制造、建筑等领域中扮演着重要的角色。
它的高精度、安全性高和方便操作和维护等特点，使得它成为了广大科技工作者的重要助手。
同时也在支持社会科技进步做出了重要的贡献。
拉力计使用说明书
拉力计使用说明书一、产品简介拉力计是一种用于测试物体拉伸、压缩和剪切强度的仪器。
本拉力计采用先进的传感技术和高精度测量装置，可广泛应用于制造业、品质管理以及科研领域等。
二、产品特点1. 高精度测量：拉力计采用先进的传感器，具有高度准确的测量能力。
2. 多功能显示屏：通过LCD显示屏，用户可以直观地获取测量数值，以及相关的测量单位。
3. 便捷操作：拉力计采用简单易用的按钮和菜单导航，方便用户操作。
4. 数据存储：拉力计具有内置存储功能，可储存多组测量数据，并支持数据导出和打印功能。
三、产品规格1. 测量范围：0-5000N2. 分辨率：1N3. 测量精度：±1%4. 显示屏：LCD显示屏5. 电源：内置可充电电池6. 外壳材质：高强度塑料四、使用步骤1. 打开拉力计电源，等待数秒，直到显示屏上出现相关信息。
2. 将被测物体固定在拉力计上，并确保安全可靠。
3. 按下“开始测量”按钮，拉力计将开始进行测量。
4. 测量完成后，测量结果将显示在LCD显示屏上。
用户可以选择将数据导出或打印保存。
5. 使用完毕后，关闭拉力计电源。
五、注意事项1. 使用前，请确认拉力计工作环境无尘、无湿，并保持良好的通风条件。
2. 在测量过程中，请确保被测物体固定可靠，避免因松动或移动导致测量结果不准确。
3. 若在测量过程中发现异常情况或故障，请立即停止使用，并联系售后服务部门进行维修。
4. 请勿将拉力计暴露在高温、潮湿或异常振动的环境中，以免影响其正常工作。
5. 请定期对拉力计进行校准，以确保测量精度。
六、维护保养1. 在使用后，请及时清洁拉力计表面，避免污垢积聚。
2. 若长时间不使用拉力计，请将其存放在干燥通风的地方，避免长时间暴露在阳光下。
3. 若拉力计出现故障或需要校准，应联系售后服务部门进行处理，切勿私自拆解或修理。
七、常见问题与解答1. 问：拉力计显示屏不亮，无法开机。
答：请检查电池电量是否充足，若电量不足，请及时充电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拉力测试仪名词解释及功能应用
拉力测试仪名词解释及功能应用
拉力测试仪是用来对材料进行拉伸、压缩、弯曲、剪切、剥离等力学性能试验用的机械加力的试验机，适用于塑料板材、管材、异型材，塑料薄膜及橡胶、电线电缆等材料的各种物理机械性能测试为材料开发，为物性试验、教学研究、质量控制等不可缺少的检测设备，湘杰拉力机夹具作为仪器的重要组成部分，不同的材料需要不同的夹具，也是试验能否顺利进行及试验结果准确度高低的一个重要因素。
拉力测试仪应用范围:
拉力测试仪也称拉力试验机，万能材料试验机，其使用行业范围遍布：科研院所、商检仲裁机构、大专院校以及橡胶、轮胎、塑料、电线电缆、制鞋、皮革、纺织、包装、建材、石化、航空等行业。
拉力测试仪机结构原理：
本机采用机电一体化设计，由主体部分、机械部分、液压系统、测力系统等组成，测力系统主要由测力传感器、变送器、微处理器、负荷驱动机构、计算机及彩色喷墨打印机构成。
拉力测试仪选购注意事项:
1、首先应考虑需要测试材料拉力范围:拉力范围的不同，决定了所使用传感器的不同，也就决定了拉力机的结构，但此项对价格的影响不大(门式除外)。
对于一般软包装生产厂家，拉力范围在100牛顿的了就已经足够。
因此也决定了采用单臂式的就可以了。
与单臂式相对应结构的是门式结构，它是适应比较大的拉力，如一吨或以上。
所以软包装厂家基本用不着。
2、试验行程的问题：根据自己公司需要试验的物品性质进行选型，如对弹性较大、长度较长的物品进行试验，订购拉力试验机时就要提前和厂家技术部门沟通好。
以软包装薄膜为例，其需要测试的性能和要求，行程在600－1500mm就可以。
材料伸长率超过1000%的可以选用行程1000或是1200mm。
3、标准配置问题：智能化的三种基本配置：主机、微电脑、还有打印机，如果微电脑功能强可以直接打印。
另外也可配备普通电脑。
有了电脑，就可以进行复杂的数据分析，如数据编辑，局部放大，可调整报告形式，进行成组式样的统计分析。
如配用电脑，厂家应给加入相应控制系统。
4、输出结果：试验结果输出结果可任意设置：最大力值、伸长率，抗拉强度、定力伸长、定伸长力值、屈服强度，弹性模量、最大试验力8项。
这可以说是微电脑操作时，输出的最全面的结果。
国外一些厂家的产品，一般可以输出这8项。
国内有的厂家可以输出5-6项，有的厂家就只能输出最大力值，平均值，最小值三项。
5、在可做实验项目上：软包装要求拉力机一机多用，即在配备不同夹具的基础上，可做拉伸、压缩、弯曲、撕裂、剪切、180度剥离、90度剥离试验。
市面上
有一些高档拉力机除以上项目外，因其传感器精度高(有的达到三十五万分之一)还可以测试摩擦系数。
6、产品机械主要配置：传动，有丝杠传动和齿条传动，前者昂贵，用于高精度，测试重复性高；后者便宜，用于低精度，测试重复性低。
丝杠，对拉力精度测量具有决定作用。
一般的有滚珠丝杠，梯形丝杠，一般丝杠。
其中，滚珠丝杠的精确度最高，但是其性能的发挥要靠电脑伺服系统操作才能发挥，整套价格也比较昂贵。
采用一般丝杠和梯形丝杠就可以达到软包装所要求的精度，即0.1－1%精度。
传动，有齿轮传动和链条传动，前者昂贵，用于高精度；后者便宜，用于低精度。
传感器，主要成本在于寿命，光电感应是其中比较先进的技术，一般可用十万次以上。
7、试验速度：市面设备有的在10~500 mm/min，有的在0.001~500 mm/min，前者一般使用普通调速系统，成本较低，粗糙影响精度；后者使用伺服系统，价格昂贵，精度高，对于软包装企业，选用伺服系统，调速范围1~500mm/min的就足够了，这样既不影响精度，价格又在合理范围之内。
8、测量精度：精度问题，包括测力精度，速度精度，变形精度，位移精度。
这些精度值最高都可达到正负0.5。
但对于一般厂家，达到1%精度就足够了。
