细石混凝土输送泵结构及适用范围
TH-40S细石混凝土泵介绍
TH-40S细石混凝土泵
单位名称：中运智能机械集团
• TH-40S细石混凝土泵概述
• TH-40S细石混凝土泵可实现远距离高层泵送砂浆、细石混 凝土和发泡混凝土。分配阀采用先进的S管阀，密封性好、 结构简单可靠。眼睛板和浮动切割环采用硬质合金，耐磨 性好、寿命长、更换方便，切割环采用可自动补偿间隙结 构。
• 主要密封件采用优质密封件，禁止了液压系统的内外泄漏。 上料高度底，易配备成联合机组。装有可升降导向轮，移 动、定位产发泡混凝土。通过增 加压缩空气喷射装置就构成了一台完整的湿式混凝土喷射 机。
• TH-40S细石混凝土泵技术参数 • 项 目 单 位 TH-30S • 混凝土理论输送能力 m3/h 30 • 最大理论出口压力 MPa 9.8 • 最大理论水平输送距离 m 450 • 最大理论垂直输送距离 m 160 • 最大骨料粒径 mm 碎石≤20；卵石≤30 • 上料高度 mm 1200 • 输送管内径 mm Φ80 • 油缸（料缸）数量 个 2 • 油缸内径×行程 mm Φ80×500 • 料缸内径×行程 mm Φ140×800 • 液压系统最高压力 MPa 30 • 液压油箱容积 L 180 • 主电机功率 kW 45 • 外形尺寸（长×宽×高） mm 3800×1500×1600 • 质 量 （整机） kg 2150 zy08
谢谢
单位名称：中运智能机械集团
• 控制方式用电-液控制，具有完善的电-液过载保护及仪表显示系统； 具有反泵操作功能，容易排除堵塞故障；泵送速度可以调节，能满足
各种工况需求。集中润滑系统由程序自动控制启停及运转时间，有效
延长转动件的使用寿命。接触器和按钮开关等电器组件，防护等级可 达到IP65，采用PLC控制，工作可靠，控制线路简单，电器箱配备无线 遥控手柄，便于操作。
细石混凝土地暖垫层泵厂家使用说明
细石混凝土地暖垫层泵厂家使用说明细石混凝土泵输送泵的研发成功，给建筑行业带来了翻天覆地的改变，节省了人工成本，提高了整体施工效率，给建筑施工队带来了很多好处，随着二次构造柱泵的发展，越来越多不同型号不同外形的泵出现，市场上的价格不等，购买者越来越无从选细石混凝土输送泵厂家择了。
在适度扩大细石混凝土输送泵厂家总需求的同时，着力加强供给侧结构性改革，国民经济继续保持总体平稳、稳中有进的发展态势。
细石混凝土泵是一种小型混凝土拖泵，具有体积小，整机重量轻，采用液压推送，出口压力高的特点，尤其适合在高层建筑施工中输送细石混凝土或砂浆。
细石混凝土泵是混凝土浇筑施工中的关键设备。
浇筑二次构造柱的功用、质量对注浆工程的安全、质量、功率起着抉择性作用。
为了保证混凝土输送泵既要有较大输送量，又能有一定的出口压力和与之相匹配的经济功率，在混凝土输送泵的设计中，大都采用了恒功率柱塞泵；即恒功率值选定后，当出口压力升高时，油泵输出排量会自动降低，达到与功率设计相对应的值；如果既要达到出口压力高，又想得到输送量大的目的。
理想的途径就是在地暧回填层施工中，用细石混凝土泵施工，能极大提供作业效率，降低劳动强度，更重要的是在施工过程中不易损害地暧管或者发热电缆，与采用施工电梯或塔机的传统方法相比，有不可比拟的优越性。
细石混凝土泵使用说明细骨料与水、水泥搅拌成砂浆，用来填充粗骨料之间的空隙，包裹粗骨料，使粗骨料在混凝土泵输的送管中呈悬浮状态运动，同时使粗骨料与输送管之间及粗骨料与粗骨料之间不直接摩擦。
一般而言，天然砂可泵性好过人工砂，利用人工砂时要加入部分天然砂来改变其配比特性。
在作业前需对要输送的混凝土作以了解，应满足混凝土泵的可泵性要求。
泵送停止5min细石混凝土输送泵厂家以上时，操作人员必须将末端软管内的混凝土排出，否则很容易引起由于末端软管内的混凝土脱水，致使下次泵送作业时混凝土向四处喷溅的问题，而这对末端软管来说也是很容易受损的。
小型细石混凝土混凝土输送泵
小型细石混凝土混凝土输送泵————————————————————————————————作者：————————————————————————————————日期：小型细石混凝土泵-混凝土输送泵型号：BS-20C细石泵细石泵价格：电议详细参数：型号：BS-20型细石泵分配阀形式：S管阀式主动力：电机380V，30Kw理论输送量：20m³/h理论输送距离：垂直120m,水平300m工作压力：12Mpa油箱容积：150L输送管内径：76mm最大骨料粒径：15mm料斗容积 0.4m³规格：3,700x1,800 x1,600mm重量：约1560kg产品介绍：细石混凝土泵是专门供输送水泥细石砂浆、水泥混凝土的自动化设备.该机在技术性能上有二大突破，一、油压做动力，高度可达100—120米，水平输送300—600左右。
二、拖式混凝土泵既能输送水泥砂浆又能输送带有石料的水泥混凝土。
该机从上料、配料、加水、定量混合、搅拌、高压输送为一体，一台机器每小时可输送15-25方水泥砂浆或细石混凝土，浆料均匀，稳定性好，砂浆、石料和水泥的比例可任意调节，大大的降低了施工人员的劳动强度，极大的提高了施工效率，电动混凝土泵是当今建筑机械革命性新技术新设备，为第三代细石混凝土泵，该泵将成为建筑和地暖领域必备设备，拥有该设备会让施工更加轻松自如，工作效率突飞猛进，经济和社会效益巨大。
概述：传统的地暖施工用砂浆泵无法输送细石混凝土，为解决此问题，我公司工程技术人员集多年研发混凝土泵的经验，针对地暖施工设备的特点，设计制造了小型s管阀式混凝土泵--Bs系列细石混凝土泵，成功地解决了地暖施工中输送细石混凝土的难题。
该设备采用多项混凝土泵的领先技术，并已获得国家专利，是国内首创的细石混凝土输送设备。
在地暖工程中的细石混凝土或砂浆回填层的施工中，采用细石混凝土泵与采用升降机的施工方法相比，不易破坏地暖管路，并可大大提高施工效率、降低工人劳动强度。
细石混凝土输送泵结构及适用范围
细石混凝土输送泵结构及适用范围砂浆细石混凝土泵产品是针对地暖施工的特点而专门开发的砂浆输送设备，适用于地暖工程中细石混凝土填充层或砂浆填充层的大面积、高效率的施工。
细石混凝土输送泵结构：一、液压系统双联泵组：液压系统为双回路分开供油，主油泵采用变量柱塞泵，保证系统运行平稳、可靠，并可自动和手动调节排量，具有压力切断和超压溢流特性，使主泵和原动机得到有效保护，吸(回)油过滤：采用吸(回)过滤，使液压油得到可靠过滤，保持清洁，保证系统正常运行，延长液压系统元件的使用寿命强制风冷散热系统：搅拌油路系统采用强制风冷，大散热器装置，能更好地适应现场环境，保证液压系统油温处于正常工作范围，从而保障主机液压系统处于正常的工作状态。
液压系统一泵双回路开式系统，主油泵采用恒功率变量柱塞泵，保证系统运行平稳、可靠，并可手动调节排量，具有压力切断和超压溢流特性，使主泵和原动机得到有效保护;一泵双回路开式系统与双回路分开供油系统对比:1.吸入率一泵双回路开式系统:在摆缸换向瞬间，主油缸是不动的;换向到位后主油缸开始工作，从而保证料缸内混凝土全部输送到基础面。
双回路分开供油系统:两台电机带动两个油泵分别向各自系统供油，在换向瞬间同时工作，在分配油缸摆动不到位的情况下主油缸已经开始推送工作，造成部分混凝土推回到料斗中，造成吸入效率下降。
2.节能一泵双回路开式系统:不存在能源浪费问题，将电力资源利用到最大化，在同等压力、排量的情况下节能10KW;双回路分开供油系统:只要是电机启动情况下，分管分配油缸的油泵始终工作，且每次都是带载(带压)启动，造成能源浪费和机械磨损。
3.安全一泵双回路开式系统:在电机停止转动同时，系统失掉压力，给维修不会带来伤害;双回路分开供油系统:在电机停止转动同时，必须释放系统压力，对系统原理不太清楚的维修工来说十分危险。
二：搅拌分配阀系统料斗：优化设计的料斗，保证了良好的吸料性，配有不同规格、适用不同物料的格筛，并装有振动器搅拌系统液压马达：采用大扭矩液压马达，且系统没有超压自动反转功能，有效保护液压马达，并能自动消除卡现象。

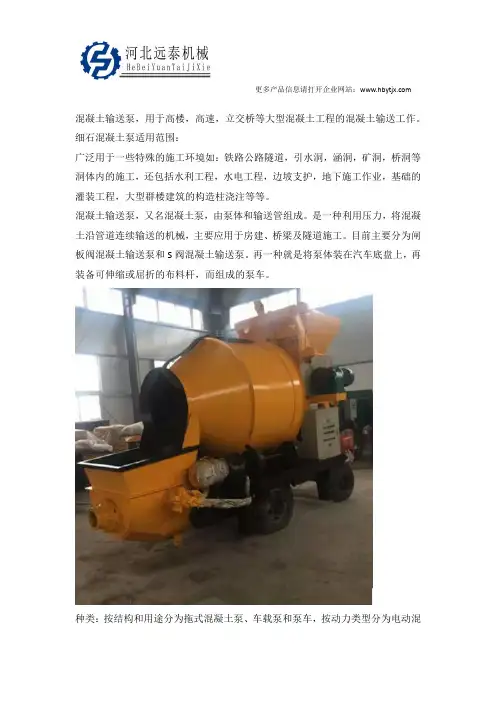

细石混凝土泵适用范围
更多产品信息请打开企业网站：
混凝土输送泵，用于高楼，高速，立交桥等大型混凝土工程的混凝土输送工作。
细石混凝土泵适用范围：
广泛用于一些特殊的施工环境如：铁路公路隧道，引水洞，涵洞，矿洞，桥洞等洞体内的施工，还包括水利工程，水电工程，边坡支护，地下施工作业，基础的灌装工程，大型群楼建筑的构造柱浇注等等。
混凝土输送泵，又名混凝土泵，由泵体和输送管组成。
是一种利用压力，将混凝土沿管道连续输送的机械，主要应用于房建、桥梁及隧道施工。
目前主要分为闸板阀混凝土输送泵和S阀混凝土输送泵。
再一种就是将泵体装在汽车底盘上，再装备可伸缩或屈折的布料杆，而组成的泵车。
种类：按结构和用途分为拖式混凝土泵、车载泵和泵车，按动力类型分为电动混
更多产品信息请打开企业网站： 凝土输送泵和柴油动力混凝土输送泵。
一台混凝土输送泵有以下几个主要技术参数：输送排量、出口压力、电机功率和分配阀形式。
按照国家新标准，这几个主要参数从混凝土输送泵的型号上都可获知。

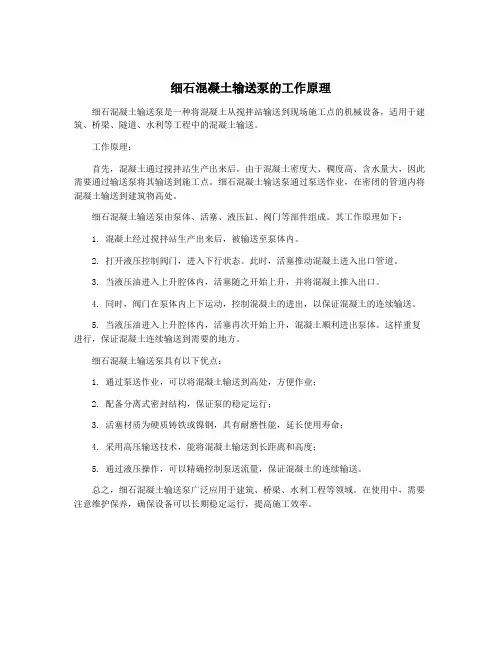

细石混凝土输送泵的工作原理
细石混凝土输送泵的工作原理
细石混凝土输送泵是一种将混凝土从搅拌站输送到现场施工点的机械设备，适用于建筑、桥梁、隧道、水利等工程中的混凝土输送。
工作原理：
首先，混凝土通过搅拌站生产出来后，由于混凝土密度大、稠度高、含水量大，因此需要通过输送泵将其输送到施工点。
细石混凝土输送泵通过泵送作业，在密闭的管道内将混凝土输送到建筑物高处。
细石混凝土输送泵由泵体、活塞、液压缸、阀门等部件组成。
其工作原理如下：
1. 混凝土经过搅拌站生产出来后，被输送至泵体内。
2. 打开液压控制阀门，进入下行状态。
此时，活塞推动混凝土进入出口管道。
3. 当液压油进入上升腔体内，活塞随之开始上升，并将混凝土推入出口。
4. 同时，阀门在泵体内上下运动，控制混凝土的进出，以保证混凝土的连续输送。
5. 当液压油进入上升腔体内，活塞再次开始上升，混凝土顺利进出泵体。
这样重复进行，保证混凝土连续输送到需要的地方。
细石混凝土输送泵具有以下优点：
1. 通过泵送作业，可以将混凝土输送到高处，方便作业；
2. 配备分离式密封结构，保证泵的稳定运行；
3. 活塞材质为硬质铸铁或镍钢，具有耐磨性能，延长使用寿命；
4. 采用高压输送技术，能将混凝土输送到长距离和高度；
5. 通过液压操作，可以精确控制泵送流量，保证混凝土的连续输送。
总之，细石混凝土输送泵广泛应用于建筑、桥梁、水利工程等领域。
在使用中，需要注意维护保养，确保设备可以长期稳定运行，提高施工效率。
乌鲁木齐细石砂浆垫层混凝土输送泵
乌鲁木齐细石砂浆垫层混凝土输送泵乌鲁木齐细石砂浆垫层混凝土输送泵简介细石砂浆垫层混凝土输送泵是专门供输送水泥细石砂浆、水泥混凝土的自动化设备，新一代HBT系列细石混凝土砂浆泵，在技术性能上有二大突破，一、油压做动力，高度可达150—200米，水平输送500—600左右。
二、既能输送水泥砂浆又能输送带有石料的水泥混凝土。
该机从上料、配料、加水、定量混合、搅拌、高压输送为一体，一台机器每小时可输送25-30方水泥砂浆或细石混凝土，浆料均匀，稳定性好，砂浆、石料和水泥的比例可任意调节，大大的降低了施工人员的劳动强度，极大的提高了施工效率，是当今建筑机械革命性新技术新设备，为第三代细石混凝土泵，该泵将成为建筑和地暖领域必备设备，拥有该设备会让施工更加轻松自如，工作效率突飞猛进，经济和社会效益巨大。
乌鲁木齐细石砂浆垫层混凝土输送泵适用范围⊙地暖、隔热轻质发泡水泥、砂浆、小骨料混凝土的输送；⊙耐火、保温材料的输送（喷射）；⊙生态环境建设中的绿化土壤的输送（喷射）；⊙各类工程建设中的素混凝土、纤维混凝土的输送（喷射）；⊙各类基础桩的压力灌浆。
乌鲁木齐细石砂浆垫层混凝土输送泵产品属性乌鲁木齐细石砂浆垫层混凝土输送泵整机采用流线型设计，布置合理，机罩刚性大大提高，机身多处采用圆弧过渡，操作性，维护性好。
油泵及阀组采用世界著名品牌和国内一流品牌德国力士乐，贵州力源泵组及阀组。
电动机采用西门子有限公司电机，终身免维护。
柴油机采用沃尔沃及德国道依茨、潍柴道依茨等，性能可靠，可在各种环境下作业。
S管阀采用高合金钢整体精密铸S管，具有密封性好，磨损自动补偿的特点，内表面过渡圆滑，混凝土通过流畅且压力损失小，泵送作业效率提高。
料斗经过三维优化设计的弧性料斗，具有容积大，拌料均匀的特点，不积料。
砼缸内表面镀铬0.25-0.28mm，高耐磨，寿命可达7万方。
油缸采用大缸径、长行程主油缸，施工距离最高、更远。
液压系统采用双泵，双回路开式系统，系统简单，元件寿命延长，可靠性更高，并便于故障判断和排除。
混凝土输送泵施工技术及其应用
混凝土输送泵施工技术及其应用一、背景介绍混凝土输送泵是一种用于混凝土输送的施工设备，其作用是将混凝土从混凝土搅拌站输送到施工现场。
混凝土输送泵主要由泵车、泵体、液压系统、电气系统、输送管道等组成。
混凝土输送泵具有输送效率高、输送距离远、施工速度快、施工质量高等优点，广泛应用于桥梁、隧道、水利水电、城市基础设施等大型工程建设中。
二、混凝土输送泵施工技术1.施工前准备在施工前，需要对混凝土输送泵进行检查和维护。
检查液压系统、电气系统、输送管道等是否正常，确保设备运行稳定。
同时，需要对施工现场进行勘测和布置，确定输送泵的位置和输送管道的布置，保证混凝土输送的连续性和稳定性。
2.泵送混凝土在泵送混凝土时，需要按照混凝土的特性进行操作。
首先，需要将混凝土投入到混凝土输送泵的料斗中，然后启动输送泵，将混凝土从料斗中抽出。
在输送过程中，需要控制泵送速度和压力，避免混凝土流失或堵塞。
同时，需要定期清理输送管道，防止堵塞和积淀。
3.施工结束在施工结束后，需要对混凝土输送泵进行清洗和维护。
清洗输送管道、泵体等设备，保持设备清洁。
同时，对液压系统、电气系统等进行检查和维护，确保设备的正常运行。
三、混凝土输送泵的应用混凝土输送泵广泛应用于桥梁、隧道、水利水电、城市基础设施等大型工程建设中。
在桥梁建设中，混凝土输送泵可以将混凝土输送到桥墩、桥台等混凝土结构中，保证桥梁的强度和稳定性。
在隧道建设中，混凝土输送泵可以将混凝土输送到隧道衬砌中，形成坚固的隧道结构。
在水利水电建设中，混凝土输送泵可以将混凝土输送到大坝、水电站等混凝土结构中，保证水利水电工程的安全和稳定。
在城市基础设施建设中，混凝土输送泵可以将混凝土输送到地铁、高架等建筑中，保证城市基础设施的质量和安全。
四、混凝土输送泵的优势和不足1.优势混凝土输送泵具有输送效率高、输送距离远、施工速度快、施工质量高等优点。
其输送效率高，可以连续输送混凝土，提高施工效率。
其输送距离远，可以将混凝土输送到远距离的施工现场，避免了混凝土运输中的浪费和损失。
