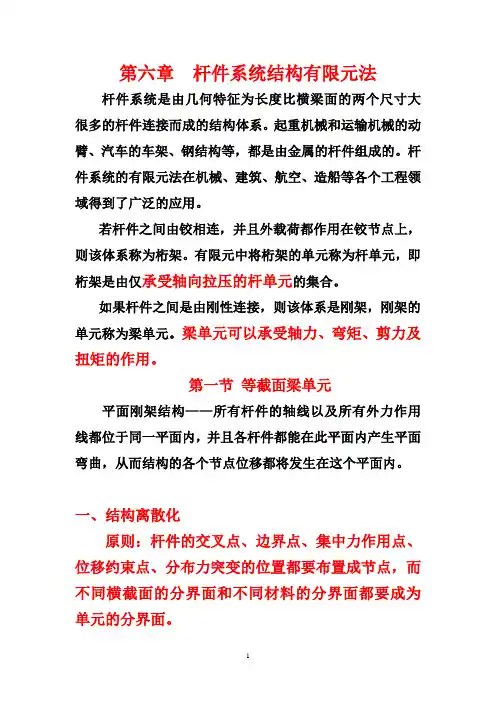

杆件结构的有限元法

梁结构应力分布ANSYS分析汇总

J I A N G S U U N I V E R S I T Y 先进制造及模具设计制造实验梁结构应力分布ANSYS分析学院名称：机械工程学院专业班级：研1402 学生姓名：XX 学生学号：S1403062 2015年5 月

梁结构应力分布ANSYS分析（XX，S1403062，江苏大学）摘要：本文比较典型地介绍了如何用有限元分析工具分析梁结构受到静力时的应力的分布状态。我们遵循对梁结构进行有限元分析的方法，建立了一个完整的有限元分析过程。首先是建立梁结构模型，然后进行网格划分，接着进行约束和加载，最后计算得出结论，输出各种图像供设计时参考。通过本论文，我们对有限元法在现代工程结构设计中的作用、使用方法有个初步的认识。关键词：梁结构；应力状态；有限元分析；梁结构模型。 Beam structure stress distribution of ANSYS analysis （Dingrui, S1403062, Jiangsu university） Abstract: This article is typically introduced how to use the finite element analysis tool to analyze the stress of beam structure under static state distribution. We follow the beam structure finite element analysis method, established the finite element analysis of a complete process. Is good beam structure model is established first, and then to carry on the grid, then for constraint and load, calculated the final conclusion, the output of images for design reference. In this article, we have the role of the finite element method in modern engineering structural design, use method has a preliminary understanding. Key words: beam structure; Stress state; The finite element analysis; Beam structure model. 1引言在现代机械工程设计中，梁是运用得比较多的一种结构。梁结构简单，当是受到复杂外力、力矩作用时，可以手动计算应力情况。手动计算虽然方法简单，但计算量大，不容易保证准确性。相比而言，有限元分析方法借助计算机，计算精度高，

板结构有限元分析实例详解

板结构有限元分析实例详解1：带孔平板结构静力分析本节介绍带孔平板结构静力分析问题，同时介绍布尔操作的基本用法。 8.3.1 问题描述与分析有孔的矩形平板，左侧边缘固定，长400mm，宽200 mm，厚度为10 mm，圆孔在板的正中心，半径为40 mm，左侧全约束，右侧边缘均布应力1MPa，如图8.7所示。求板的变形、位移及应力变化情况。（材料的材料属性为：弹性模量为300000 MPa，剪切模量为0.31。）图8.7 带孔的矩形平板由于小孔处边缘不规则，本文采用PLANE82高阶平面单元进行分析。 8.3.2 求解过程 8.3.2.1 定义工作目录及文件名启动ANSYS Mechanical APDL Product Launcher窗口，如图8.8所示。在License下拉选框中选择ANSYS Multiphysics产品，在Working Directory输入栏中输入工作目录：C:\ANSYS12.0 Structural Finite Elements Analysis and Practice\Chapter 8\8-1，在Job Name一栏中输入工作文件名：Chapter8-1。以上参数设置完毕后，单击Run按钮运行ANSYS。

图8.8 ANSYS设置窗口菜单可以先在目标文件位置建立工作目录，然后单击Browse按钮选择工作目录；也可以通过单击Browse按钮选择工作文件名。 8.3.2.2 定义单元类型和材料属性选择Main Menu>Preferences命令，出现Preferences for GUI Filtering对话框，如图8.9所示，在Individual discipline(s) to show in the GUI中勾选Structural，过滤掉ANSYS GUI菜单中与结构分析无关的选项，单击OK按钮关闭该对话框。图8.9 Preferences for GUI Filtering对话框

梁结构静力有限元分析论文

梁结构静力有限元分析论文摘要：本文比较典型地介绍了如何用有限元分析工具分析梁结构受到静力时的应力的分布状态。我们遵循对梁结构进行有限元分析的方法，建立了一个完整的有限元分析过程。首先是建立好梁结构模型，然后进行网格划分，接着进行约束和加载，最后计算得出结论，输出各种图像供设计时参考。通过本文，我们对有限元法在现代工程结构设计中的作用、使用方法有个初步的认识。关键字：ANSYS ，梁结构，有限元，静力分析。 0引言在现代机械工程设计中，梁是运用得比较多的一种结构。梁结构简单，当是受到复杂外力、力矩作用时，可以手动计算应力情况。手动计算虽然方法简单，但计算量大，不容易保证准确性。相比而言，有限元分析方法借助计算机，计算精度高，且能保证准确性。另外，有限元法分析梁结构时，建模简单，施加应力和约束也相对容易，能分析梁结构应力状况的具体分布、最大变形量以及中性面位置，优势明显。以下介绍一种常见梁的受力状况，并采用有限元法进行静力分析，得出了与手动计算基本吻合的结论。以下为此次分析对象。梁的截面形状为梯形截面，各个截面尺寸相同。两端受弯矩沿中性面发生弯曲，如图2-1所示。试利用ANSYS 软件对此梯形截面梁进行静力学分析，以获得沿梁AA 截面的应力分布情况。 r θ A A M M A -A 截面 D,B 1#面 2#面 C A B D

C,A 1 有限元模型的建立首先进入ANSYS中，采用自下而上的建模方式，创建梁结构有限元分析模型，同时定义模型的材料单元为Brick 8-node 45，弹性模量为200e9，泊松比为0.3。由于分析不需要定义实常数，因此可忽略提示，关闭Real Constants菜单。建立的切片模型如下：

试验三结构梁的有限元分析

实验三结构梁的有限元分析（一）实验目的 1.了解ANSYS在有限元分析中的作用； 2.理解ANSYS的工作机理； 3.掌握ANSYS的建模及分析方法； 4.掌握梁结构的有限元分析方法。（二）实验设备和工具装有ANSYS软件的计算机（三）实验原理 1.有限元建模的基本原则建模时需要考虑两条基本原则：一是保证计算结果的精度，二是控制模型的规模。在保证精度的前提下，减小模型规模是必要的，它可在有限的条件下使有限元计算更好、更快地完成。（1）保证精度原则 ① 适当增加单元数量，即划分比较密集的网格。实际计算时，可以比较两种网格的计算结果，如果相差较大，可以继续增加单元数量。如果结果变化不大，则可以停止增加。 ②在划分网格特别是在应力精度要求很高的区域时尽量划分比较规则的网格形状。一般情况下，使单元形状为正多边形（等边三角形或正方形）和正多面体。（2）控制规模原则模型规模是指模型的大小，直观上可用节点数和单元数来衡量。 ①可以通过控制节点和单元数量来控制模型规模。此外，模型规模还受节点和单元编号的影响。 ② 在估计模型规模时，除了考虑节点的多少外，还应考虑节点的自由度数。 2.有限元建模的一般步骤不同问题的有限元建模过程和内容不完全相同，在具体实施分析之前，首先弄清分析对象的几何形状、约束特点和载荷规律，以明确结构型式、分析类型、计算结果的大致规律、精度要求、模型规模大小等情况，以确定合理的建模策略和分析方案。 3.形状处理方法几何模型对分网过程、网格形式和网格数量都有直接影响。几何建模时，对原有结构进

行适当处理是必要的。（1）降维处理：对某些结构作近似处理，按平面问题或轴对称问题来计算，把三维问题简化或近似为二维问题来处理。（2）细节简化：结构中存在的一些相对尺寸很小、处于结构的非高应力区的细节，如倒圆、倒角、退刀槽、加工凸台等，可以简化处理。（3）局部结构的利用：当有些结构尺寸很大，但受力或同时受力的却是某些相对很小的局部，结构只是在局部发生变形，应力也分布在局部区域内时，可以从整个结构中划分出一部分进行分析。（4）对称性的利用：当结构形状和边界条件具有某种对称性，应力和变形呈相应的对称分布时，可以只取出结构的一半计算。 4.单元类型单元类型的选择应根据分析类型、形状特征、计算数据特点、精度要求和计算条件等因素综合考虑。在结构分析领域，不同的结构类型需要相应的单元进行离散。因此单元通常是按结构类型进行分类的，即根据结构的特点选择相应单元。 5.单元特性单元特性定义了单元内部数据，包括材料数据、截面数据等。（1）材料特性材料特性用于定义分析对象的材料在力学、热学等方面的性能，如弹性模量E、泊松比、密度、导热系数、热膨胀系数等。（2）物理特性物理特性用于定义单元物理参数或辅助几何特征，在ANSYS中称为实常数。（3）截面特性杆、梁这类一维单元需要定义其截面特性。杆件结构只承受拉压，其截面特性只有截面积。梁结构可以承受拉压、弯曲和扭转，其截面特性包括截面积、主惯矩、极惯矩等截面性质。（4）单元相关几何数据某些单元具有一些相关几何数据，以对单元作进一步说明。 6.网格划分原则（1）网格数量网格数量的多少主要影响以下两个因素。 ①结果精度网格数量增加，结果精度一般会随之提高，但当网格数量太大时，数值计算的累积误差反而会降低计算精度。 ②计算规模网格数量增加，将会增加计算时间。并不是网格分得越多越好，应该考虑网格增加的经济性，在实际计算时应权衡两个因素综合考虑。（2）网格疏密网格疏密是指结构不同部位采用不同大小的网格，又称相对网格密度。应力集中区域采用较密集的网格，而在其它非应力集中区域，则采用较稀疏的网格。采用疏密不同的网格划分，既可保持相当的精度，又可使网格数量减小。（3）单元阶次采用高阶单元可以提高计算精度，但高阶单元的节点较多，使用时也应权衡精度和规模综合考虑。（4）网格质量

ansys桁架和梁的有限元分析

桁架和梁的有限元分析第一节基本知识一、桁架和粱的有限元分析概要 1．桁架杆系的有限元分析概要桁架杆系系统的有限元分析问题是工程中晕常见的结构形式之一，常用在建筑的屋顶、机械的机架及各类空间网架结构等多种场合。桁架结构的特点是，所有杆件仅承受轴向力，所有载荷集中作用于节点上。由于桁架结构具有自然离散的特点，因此可以将其每一根杆件视为一个单元，各杆件之间的交点视为一个节点。 2．梁的有限元分析概要梁的有限元分析问题也是是工程中最常见的结构形式之一，常用在建筑、机械、汽车、工程机械、冶金等多种场合。梁结构的特点是，梁的横截面均一致，可承受轴向、切向、弯矩等载荷。根据梁的特点，等截面的梁在进行有限元分析时，需要定义梁的截面形状和尺寸，用创建的直线代替梁，在划分网格结束后，可以显示其实际形状。二、桁架和梁的常用单元桁架和梁常用的单元类型和用途见表7-1。通过对桁架和粱进行有限元分析，可得到其在各个方向的位移、应力并可得到应力、位移动画等结果。第128页

第二节桁架的有限元分析实例案例1--2D桁架的有限元分析问题人字形屋架的几何尺寸如图7—1所示。杆件截面尺寸为0．01m^2，试进行静力分析，对人字形屋架进行静力分析，给出变形图和各点的位移及轴向力、轴力图。条件人字形屋架两端固定，弹性模量为2．0x10^11N/m^2，泊松比为0．3。解题过程制定分析方案。材料为弹性材料，结构静力分析，属21)桁架的静力分析问题，选用Link1单元。建立坐标系及各节点定义如图7-1所示，边界条件为1点和5点固定，6、7、8点各受1000N的力作用。 1．ANSYS分析开始准备工作 (1)清空数据库并开始一个新的分析选取Utility Menu>File>Clear&Start New，弹出Clears database and Start New对话框，单击OK按钮，弹出Verify对话框，单击OK按钮完成清空数据库。 (2)指定新的工作文件名指定工作文件名。选取Utility Menu>File>Change Jobname，弹出Change Jobname对话框，在Enter New Jobname项输入工作文件名，本例中输入的工作文件名为“2D-spar”，单击OK按钮完成工作文件名的定义。 (3)指定新的标题指定分析标题。选取Ufility Menu>File>Change Title，弹出ChangeTitle对话框，在Enter New Tifie项输入标题名，本例中输入“2D-spar problem'’为标题名，然后单击OK按钮完成分析标题的定义。 (4)重新刷新图形窗9 选取Utility Menu>Plot>Replot，定义的信息显示在图形窗口中。 (5)定义结构分析运行主菜单Main Menu>Preferences，出现偏好设置对话框，赋值分析模块为Structure结构分析，单击OK按钮完成分析类型的定义。 2．定义单元类型运行主菜单Main Menu>Preprocessor>Element Type>Add／Edit／Delete命令，弹出Element Types对话框，单击Add按钮新建单元类型，弹出Library of Element Types对话框，先选择

ANSYS 有限元分析四杆桁架结构

《有限元基础教程》作业三：四杆桁架结构的有限元分析班级：机自101202班姓名：韩晓峰学号：201012030210 一．问题描述：如图3-8所示的结构，各杆的弹性模量和横截面积都为4229.510N/mm E =?, 2100mm A =，基于ANSYS 平台，求解该结构的节点位移、单元应力以及支反力。图3-8 四杆桁架结构二．求解过程： 1．基于图形界面的交互式操作(step by step) (1)进入ANSYS(设定工作目录和工作文件) 程序→ANSYS → ANSYS Interactive →Working directory (设置工作目录) →Initial jobname(设置工作文件名):planetruss →Run → OK (2) 设置计算类型 ANSYS Main Menu: Preferences… → Structural → OK (3) 选择单元类型 ANSYS Main Menu: Preprocessor →Element Type →Add/Edit/Delete… →Add… →Link ：2D spar1→OK (返回到Element Types 窗口) →Close (4) 定义材料参数 ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural →Linear →Elastic → Isotropic: EX:2.95e11 (弹性模量)，PRXY:0(泊松比) → OK → 鼠标点击该窗口右上角的“ ”来关闭该窗口 (5) 定义实常数以确定单元的截面积 ANSYSMain Menu: Preprocessor →Real Constant s… →Add/Edit/Delete →Add →Type 1→ OK →Real Constant Set No: 1(第1号实常数), AREA: 1e-4 (单元的截面积)→OK →Close (6) 生成单元 ANSYS Main Menu: Preprocessor →Modeling →Creat →Nodes →In Active CS →Node number 1 →X:0,Y:0,Z:0→Apply →Node number 2 →X:0.4,Y:0,Z:0→Apply →Node number 3 →X:0.4,Y:0.3,Z:0→Apply →Node number 4 →X:0,Y:0.3,Z:0→OK ANSYS Main Menu: Preprocessor →Modeling →Create →Elements →Elem Attributes （接受默认值）→User numbered →Thru nodes →OK →选择节点 1，2→Apply →选择节点 2，

实验一梁结构静力有限元分析(精)

实验一梁结构静力有限元分析一、实验目的： 1、加深有限元理论关于网格划分概念、划分原则等的理解。 2、熟悉有限元建模、求解及结果分析步骤和方法。 3、能利用ANSYS 软件对梁结构进行静力有限元分析。二、实验设备：微机，ANSYS 软件（教学版）。三、实验内容：利用ANSYS 软件对图示由工字钢组成的梁结构进行静力学分析，以获得其应力分布情况。 A-A B-B 四、实验步骤： 1、建立有限元模型： (1) 建立工作文件夹：在运行ANSYS 之前，在默认工作目录下建立一个文件夹，名称为beam ，在随后的分析过程中所生成的所有文件都将保存在这个文件夹中。启动ANSYS 后，使用菜单“File ”——“Change Directory …”将工作目录指向beam 文件夹；使用“Change Jobname …”输入beam 为初始文件名，使分析过程中生成的文件均以beam 为前缀。选择结构分析，操作如下： GUI: Main Menu > Preferences > Structural (2) 选择单元：操作如下： GUI: Main Menu > Preprocessor > Element Type > Add/Edit/Delete > Add > Structural Beam >3D 3 node 189 然后关闭Element Types 对话框。 (3) 定义材料属性：定义弹性模量和泊松比，操作如下： GUI: Main Menu > Preprocessor > Material Props > Material Models > Structural > linear > Elastic > Isotropic 在弹出的对话框中输入材料参数：杨氏模量(EX)： 2.06e11 泊松比(PRXY)： 0.3 (4) 定义梁的截面类型和尺寸：操作如下： GUI: Main Menu > Preprocessor > Sections > Beam > Common Sections 选择“工”字型，W1=W2=0.4,W3=0.6,t1=t2=t3=0.015 (5)创建实体模型： F=10000N 6m 6m A A B B
