基于PLC的柔性自动化生产线系统研究
基于PLC_控制器的柔性自动化流水线制造系统
随着科技的发展，消费市场对工业产出商品的要求不断增加，在对生产制造产品的品质和功能提出更高需求的同时，要求制造技术的更新改进时间持续缩短。
在当今市场需求的大背景下，尽管传统的自动制造技术有生产效率很高，但是其缺陷也暴露出来。
传统的自动化生产技术只适用于单一产品的大批量生产，研发周期较长，无法跟上工业生产与发展的脚步，更无法适应市场的需求[1]。
为解决这方面的问题，生产制造方提出了具有灵活性特点的柔性自动化流水线制造系统，研究现有相关制造系统的研究大多局限在理论阶段，为了在相关领域内推广使用这类系统，该文将在这次研基于PLC控制器的柔性自动化流水线制造系统彭志勇（广东省技师学院，广东 惠州 516100）摘 要：该文为提高制造系统的生产制造效率，引进PLC 控制器，对柔性自动化流水线制造系统的设计与开发进行研究。
设计系统工位布置方式与系统总体架构，从供料单元、装配单元2个方面设计系统硬件。
为满足系统在运行中的紧急情况处理需求、手动控制操作需求、联动主动控制需求与单机自动化控制需求，在硬件的支撑下优化系统软件程序。
对比试验结果证明：该系统的生产效率、制造工件的质检合格率更高，可以达到99%以上。
关键词：PLC 控制器；软件程序；制造系统；流水线；自动化；柔性中图分类号：TP 391 文献标志码：A3 结语基于LS-DYNA 对某型航空发动机风扇叶片转子在3 344 r/min 下距叶片轴线径向693 mm 的叶尖区域的鸟撞位置进行1.8 kg 鸟体以100 m/s 相对速度的冲击仿真，得到结论如下：1） 当圆柱形简化鸟体以100 m/s 的速度撞击转速为3 344 r/min 风扇转子的叶尖部位时，共有5块叶片受到了鸟撞影响，其中2号、3号和4号叶片因鸟撞引起的轴向正向位移最显著，分别达到了88 mm 、80 mm 以及54 mm 。
2） 叶片前缘处应力因切割鸟体而急剧增加，而后因应力波扩散而导致整个叶片应力大幅度提高。

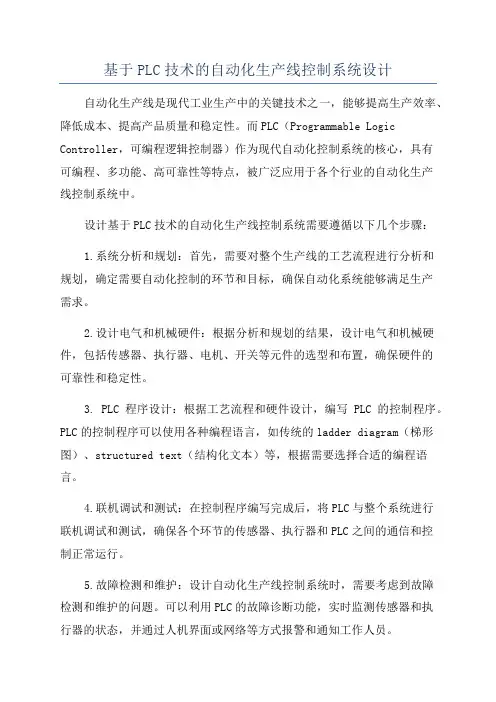

基于PLC技术的自动化生产线控制系统设计
基于PLC技术的自动化生产线控制系统设计自动化生产线是现代工业生产中的关键技术之一，能够提高生产效率、降低成本、提高产品质量和稳定性。
而PLC（Programmable Logic Controller，可编程逻辑控制器）作为现代自动化控制系统的核心，具有可编程、多功能、高可靠性等特点，被广泛应用于各个行业的自动化生产线控制系统中。
设计基于PLC技术的自动化生产线控制系统需要遵循以下几个步骤：1.系统分析和规划：首先，需要对整个生产线的工艺流程进行分析和规划，确定需要自动化控制的环节和目标，确保自动化系统能够满足生产需求。
2.设计电气和机械硬件：根据分析和规划的结果，设计电气和机械硬件，包括传感器、执行器、电机、开关等元件的选型和布置，确保硬件的可靠性和稳定性。
3. PLC程序设计：根据工艺流程和硬件设计，编写PLC的控制程序。
PLC的控制程序可以使用各种编程语言，如传统的ladder diagram（梯形图）、structured text（结构化文本）等，根据需要选择合适的编程语言。
4.联机调试和测试：在控制程序编写完成后，将PLC与整个系统进行联机调试和测试，确保各个环节的传感器、执行器和PLC之间的通信和控制正常运行。
5.故障检测和维护：设计自动化生产线控制系统时，需要考虑到故障检测和维护的问题。
可以利用PLC的故障诊断功能，实时监测传感器和执行器的状态，并通过人机界面或网络等方式报警和通知工作人员。
在设计基于PLC技术的自动化生产线控制系统时，需要考虑以下几个方面的问题：1.系统可靠性：自动化生产线控制系统需要具有高可靠性，确保生产线的稳定运行。
因此，需要选择具有高可靠性的PLC设备，并设计备份和冗余系统以应对可能的故障。
2.通信与网络功能：现代自动化生产线控制系统通常需要与其他系统进行通信和数据交换。
因此，设计时需要考虑PLC的通信和网络功能，确保系统能够与其他设备进行数据传输和控制。
基于PLC控制的柔性制造系统的研究
The Research of Flexible Manufacturing System
Based On PLC
作者： 万书亭 韩蕾
作者机构： 华北电力大学机械工程学院,河北保定071003
出版物刊名： 河北软件职业技术学院学报
页码： 67-70页
主题词： 慧鱼创意组合模型 双工作台柔性制造系统 可编程序控制器
摘要：慧鱼创意组合模型是一种创新教学系统。
利用慧鱼创意组合模型搭建了双工作台的柔性制造系统流水线模型，采用可编程序控制器，组成PC—PLC的控制系统，对模型的控制系统进行了创新与设计。
通过硬件和软件两方面的论述对柔性制造系统的设计、仿真和试验情况做出了一些创新与探索。
基于 PLC 的自动化生产线技术研究
基于 PLC 的自动化生产线技术研究自动化生产线作为现代制造业生产模式的代表，迅速在全球范围内得到广泛应用。
为了达到高质量、低成本、高效益的目的，生产线需要借助高效的工业自动化设备。
PLC(可编程逻辑控制器)是自动化设备中的重要组成部分，它是一种专门用于工业控制的计算机。
PLC的发展历程现已超过30年，它在工业控制和自动化领域发挥着越来越重要的作用。
本文将详细介绍基于PLC的自动化生产线技术，包括PLC控制系统的组成、功能以及运行原理等。
并探讨PLC在自动化生产线中的应用，以期为广大读者提供一定的参考和帮助。
一、PLC控制系统的组成PLC控制系统主要由以下部分组成：1. CPUPLC CPU是控制系统中最核心的部分，它控制着整个自动化生产线。
CPU的主要功能是接收输入信号，执行用户程序并输出相应的控制信号。
CPU的性能直接决定了PLC控制系统的响应速度和稳定性。
2. I/O模块输入/输出模块是PLC控制系统中重要的组成部分之一。
它接收来自传感器和执行器的信号，并将它们转换成数字信号，以供PLC CPU使用。
I/O模块可以分为数字输入/输出模块和模拟输入/输出模块。
3. 人机界面通常情况下，PLC控制系统需要通过人机界面进行监控和控制。
人机界面主要用于读取控制系统状态，修改参数，以及用户与PLC系统的交互。
4. 电源模块PLC控制系统需要稳定、可靠的电源才能正常运行。
电源模块的作用就是提供稳定的直流电源给其他模块使用。
二、PLC控制系统的功能PLC控制系统的主要功能如下：1. 数据采集PLC控制系统可以采集传感器和其他控制设备的检测数据，将其进行处理并输出相应的控制信号。
通过数据采集，PLC可以实现自动化处理，减少人为干预，提高产品质量和生产效率。
2. 逻辑控制PLC控制系统可以根据程序进行逻辑控制，实现各种复杂的控制策略，比如自动化联锁、报警保护等。
3. 人机交互PLC控制系统可以提供人机交互的功能，通过操作面板和操作界面，用户可以实现对控制系统的检测、参数设置和故障排除等操作。
PLC柔性自动化生产线系统研究与设计探究(精)

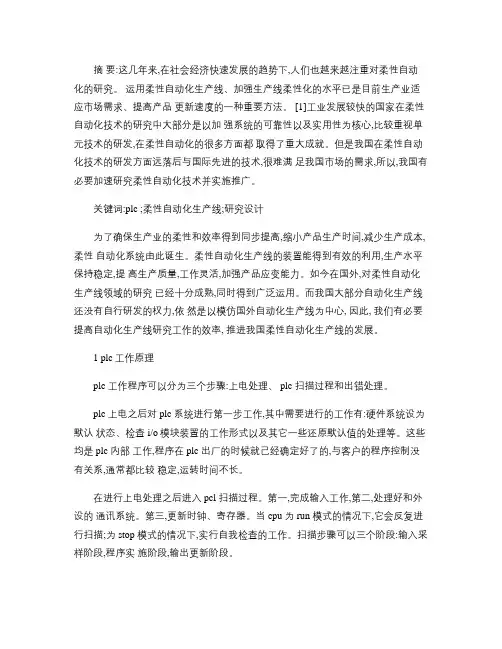

摘要:这几年来,在社会经济快速发展的趋势下,人们也越来越注重对柔性自动化的研究。
运用柔性自动化生产线、加强生产线柔性化的水平已是目前生产业适应市场需求、提高产品更新速度的一种重要方法。
[1]工业发展较快的国家在柔性自动化技术的研究中大部分是以加强系统的可靠性以及实用性为核心,比较重视单元技术的研发,在柔性自动化的很多方面都取得了重大成就。
但是我国在柔性自动化技术的研发方面远落后与国际先进的技术,很难满足我国市场的需求,所以,我国有必要加速研究柔性自动化技术并实施推广。
关键词:plc ;柔性自动化生产线;研究设计为了确保生产业的柔性和效率得到同步提高,缩小产品生产时间,减少生产成本,柔性自动化系统由此诞生。
柔性自动化生产线的装置能得到有效的利用,生产水平保持稳定,提高生产质量,工作灵活,加强产品应变能力。
如今在国外,对柔性自动化生产线领域的研究已经十分成熟,同时得到广泛运用。
而我国大部分自动化生产线还没有自行研发的权力,依然是以模仿国外自动化生产线为中心, 因此, 我们有必要提高自动化生产线研究工作的效率, 推进我国柔性自动化生产线的发展。
1 plc工作原理plc 工作程序可以分为三个步骤:上电处理、 plc 扫描过程和出错处理。
plc 上电之后对 plc 系统进行第一步工作,其中需要进行的工作有:硬件系统设为默认状态、检查 i/o模块装置的工作形式以及其它一些还原默认值的处理等。
这些均是 plc 内部工作,程序在 plc 出厂的时候就己经确定好了的,与客户的程序控制没有关系,通常都比较稳定,运转时间不长。
在进行上电处理之后进入 pcl 扫描过程。
第一,完成输入工作,第二,处理好和外设的通讯系统。
第三,更新时钟、寄存器。
当 cpu 为 run 模式的情况下,它会反复进行扫描;为 stop 模式的情况下,实行自我检查的工作。
扫描步骤可以三个阶段:输入采样阶段,程序实施阶段,输出更新阶段。
输入采样阶段第一步是扫描一切连接终端,同时把各个连接终端的状态存入内存相对的寄存器中。
基于PLC控制的柔性生产线中自动分拣系统的研究
基于PLC控制的柔性生产线中自动分拣系统的研究一、内容综述随着科技的不断发展，自动化技术在各个领域得到了广泛的应用。
在制造业中，柔性生产线作为一种新型的生产模式，以其高效、灵活的特性逐渐成为企业提高生产效率和降低成本的关键手段。
而自动分拣系统作为柔性生产线中的重要环节，其性能直接影响到整个生产线的运行效率和产品质量。
因此研究基于PLC控制的柔性生产线中自动分拣系统具有重要的理论和实际意义。
本文首先对国内外自动分拣系统的发展趋势进行了梳理，分析了各种自动分拣技术的特点和优缺点，为后续的研究提供了理论依据。
接着本文详细介绍了PLC控制的基本原理、结构特点以及在自动分拣系统中的应用，通过对PLC控制在自动分拣系统中的实际应用案例进行分析，揭示了PLC控制在提高自动分拣系统性能方面的作用机制。
在此基础上，本文提出了一种基于PLC控制的柔性生产线中自动分拣系统的设计方案，该方案充分考虑了柔性生产线的特点，采用了模块化设计思想，使得系统具有良好的可扩展性和可维护性。
同时本文还针对该方案进行了详细的仿真分析，验证了其可行性和有效性。
本文对基于PLC控制的柔性生产线中自动分拣系统的发展前景进行了展望，指出了当前研究中存在的问题和挑战，并提出了未来研究的方向和建议。
1. 柔性生产线的概念和特点柔性生产线是一种高度自动化的生产方式，它通过将各种生产设备、工具和控制系统连接在一起，实现对整个生产过程的实时监控和管理。
柔性生产线的主要特点包括高度灵活性、快速换线能力、高效率和低成本。
高度灵活性：柔性生产线可以根据生产需求快速调整生产线的布局和配置，以适应不同产品的生产。
这使得企业能够迅速应对市场变化，提高生产效率和降低库存成本。
快速换线能力：柔性生产线具有很强的换线能力，可以在短时间内完成产品结构的转换，从而实现多品种、小批量的生产。
这有助于企业在激烈的市场竞争中保持竞争力。
高效率：柔性生产线采用先进的自动化设备和技术，实现了生产过程的高度自动化和智能化。
基于PLC的自动化生产线控制系统设计与优化
基于PLC的自动化生产线控制系统设计与优化一、引言随着工业自动化的快速发展，自动化生产线控制系统在现代制造业中的作用日益凸显。
本文旨在探讨基于PLC的自动化生产线控制系统的设计与优化方法，以提高生产线的效率和稳定性。
二、PLC的基本概念PLC（可编程逻辑控制器）是一种数字化电子设备，用于控制企业生产过程中的机械和电气设备。
它具有灵活性高、反应速度快、可靠性强等特点。
在自动化生产线控制系统中，PLC作为核心控制装置，起着重要作用。
三、自动化生产线控制系统的设计1. 系统需求分析在设计自动化生产线控制系统之前，需要详细分析系统的需求。
这包括理清生产线的工艺流程、确定所需的设备和传感器以及梳理出控制系统中所需的逻辑和功能。
2. PLC程序设计根据系统需求分析的结果，进行PLC程序的设计。
根据控制逻辑，编写相应的程序代码，并进行调试和测试，确保控制系统的正常运行。
3. 硬件配置与电气布线根据自动化生产线的布局和控制要求，进行PLC的硬件配置和电气布线。
选择合适的PLC型号和模块，将其连接到相应的设备和传感器上，并进行电气连接，确保信号传输的稳定。
4. HMI界面设计设计人机界面（HMI），使操作人员能够直观地监控和控制整个生产线。
通过HMI界面，可以实时显示设备的状态、报警信息、生产数据等，方便操作和管理。
四、自动化生产线控制系统的优化1. 数据采集与分析利用PLC控制系统中的数据采集功能，实时获取生产线中的各种数据。
通过对数据的分析和统计，可以找出潜在的问题和改进的空间，为系统优化提供依据。
2. 节能与环保优化自动化生产线控制系统的同时，应注重能源的节约和环境的保护。
通过控制设备的启停、调整工作参数等方式，达到节能减排的目的。
3. 故障诊断与维护建立完善的故障诊断与维护机制，可以大大提高生产线的可靠性和稳定性。
及时发现并解决故障，减少生产线的停机时间，提高生产效率。
五、总结与展望基于PLC的自动化生产线控制系统设计与优化是提升制造业竞争力的重要手段。
基于PLC_的伦茨伺服驱动柔性自动化生产应用研究
图7 103JAT振动波动趋势运行几天后，10月1日、10月6日、10月12日、10月15日、10月18日、10月21日、10月22日再次出现类似振值，最高振值达到58.8um，处于黄灯报警，发生时间由间隔5~6天减少为2~3天发生1次，每次持续时间5~7min后恢复正常，经分析判断为103JAT出口侧油封内积碳碳化，碳化物累计以后与转子发生碰磨，8 103JAT排气侧气封内进油积碳照片通过采取以上措施，解决了影响合成气压缩机机组稳定运行的瓶颈问题，保障了合成氨装置的长周期运行。
[1]GB /T 150.1~150.4-2011,压力容器[S]．设备故障诊断［M］.北京：化学工业出版社，2007：120-124．.卧式容器有限元分析及其结构优化设计图2 硬件组态在硬件组态中，RFID控制器输入输出各32（BYTE），其中前4个字节为命令位，后28个字节为数据位，分布如表1所示。
图4 RFID（Pepperl+Fuchs）程序结构2 程序控制2.1车型识别戴姆勒将RFID（Pepperl+Fuchs）识别系统的整个数图5 PLC与伦茨伺服控制器交互信号示意图背景数据块DB用于存储功能块FC184的参数数据，同时逻辑处理后的使能、开始等条件作为输入传递给FC184，当需要小车或转台驱动到某一目标位时，FC184图6 转台伦茨伺服驱动将驱动控制信号及运动曲线参数经PROFINET传递给伺服控制器，控制器接收信息自动完成一次闭环驱动，同时实时将状态信息反馈给PLC，驱动过程完毕发送到位完成除驱动参数外，在安全程序中PLC向伺服控制器发图7 小车校验工装车型信号车型工装校验非工作车型的工装可任意存放在转台各面上，转台上每个面各有一组传感器，共4个，不同车型工装有不同形状的4组块可通过传感器进行识别，形成不同输入信号，PLC以此判断工装所在位置。
图8 PLC控制流程控制流程在生产过程中，白车身被运输到总拼工位，首先。
