卫生型智能温度变送器的工作原理及设计
温度变送器硬件组成原理及运用

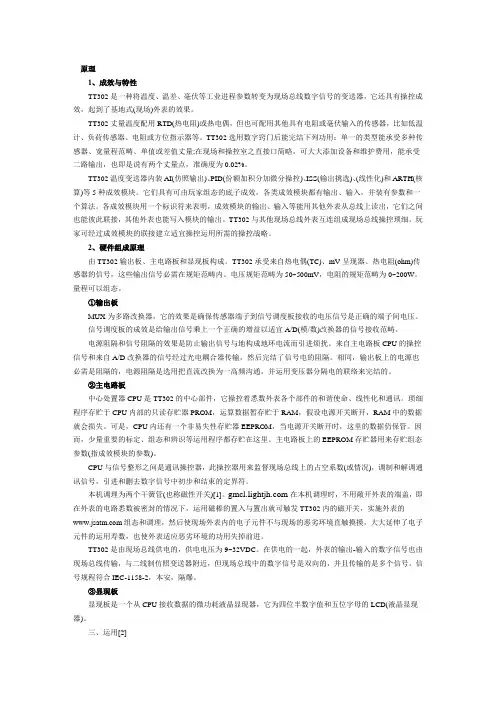

原理1、成效与特性TT302是一种将温度、温差、毫伏等工业进程参数转变为现场总线数字信号的变送器，它还具有操控成效，起到了基地式(现场)外表的效果。
TT302丈量温度配用RTD(热电阻)或热电偶，但也可配用其他具有电阻或毫伏输入的传感器，比如低温计、负荷传感器、电阻或方位指示器等。
TT302选用数字窍门后能完结下列功用：单一的类型能承受多种传感器、宽量程范畴、单值或差值丈量;在现场和操控室之直接口简略，可大大添加设备和维护费用，能承受二路输出，也即是说有两个丈量点，准确度为0.02%。
TT302温度变送器内装AI(仿照输出)、PID(份额加积分加微分操控)、ISS(输出挑选)、(线性化)和ARTH(核算)等5种成效模块。
它们具有可由玩家组态的底子成效，各类成效模块都有输出、输入，并装有参数和一个算法。
各成效模块用一个标识符来表明，成效模块的输出、输入等能用其他外表从总线上读出，它们之间也能彼此联接，其他外表也能写入模块的输出。
TT302与其他现场总线外表互连组成现场总线操控琐细。
玩家可经过成效模块的联接建立适宜操控运用所需的操控战略。
2、硬件组成原理由TT302输出板、主电路板和显现板构成。
TT302承受来自热电偶(TC)、mV呈现器、热电阻(ohm)传感器的信号，这些输出信号必需在规矩范畴内。
电压规矩范畴为50~500mV，电阻的规矩范畴为0~200W。
量程可以组态。
①输出板MUX为多路改换器，它的效果是确保传感器端子到信号调度板接收的电压信号是正确的端子间电压。
信号调度板的成效是给输出信号乘上一个正确的增益以适宜A/D(模/数)改换器的信号接收范畴。
电源阻隔和信号阻隔的效果是防止输出信号与地构成地环电流而引进烦扰。
来自主电路板CPU的操控信号和来自A/D改换器的信号经过光电耦合器传输，然后完结了信号电的阻隔。
相同，输出板上的电源也必需是阻隔的，电源阻隔是选用把直流改换为一高频沟通，并运用变压器分隔电的联络来完结的。
温度变送器的原理及应用图
温度变送器的原理及应用图1. 温度变送器的概述温度变送器是一种将温度信号转换为标准电信号输出的设备。
它能够将温度传感器所采集到的温度信号转换成标准信号（如4-20mA、0-10V等），并输出给控制系统进行监测、控制和数据采集等用途。
温度变送器广泛应用于工业自动化领域，如冶金、化工、电力等行业。
2. 温度变送器的工作原理温度变送器的核心部件是温度传感器和信号转换电路。
温度传感器主要有热电偶、热电阻和半导体温度传感器等。
当温度传感器被置于被测物体上时，温度变送器会通过传感器采集到温度值，并将该温度值转换为标准电信号输出。
温度传感器采集到的温度信号首先经过放大电路放大，然后再经过线性化电路进行电信号的线性化处理。
接着，信号转换电路将处理好的信号进行电流/电压转换，并将其输出给控制系统。
控制系统通过对接收到的信号进行处理，并根据需要进行控制操作。
3. 温度变送器的应用图示下图展示了一个典型的温度变送器的应用图，图中标注了各部件的名称和功能。
+--------------+| || 电源供应单元 +---->| | 给变送器供电+----+---------+|||+----+---------+| || 温度传感器 || |+----+---------+|||+----+---------+| || 信号转换电路 | ----> 输出标准信号给控制系统| |+----+---------+4. 温度变送器的优势和应用领域温度变送器具有以下优势： - 提供稳定、可靠的温度测量和控制。
- 支持远距离传输和远程监测。
- 具备防护性和防腐蚀性能，适合恶劣环境使用。
- 方便安装和维护。
温度变送器的应用领域包括但不限于： - 工业过程控制：如化工厂中的温度监测和控制。
- 环境监测：如空调系统中的温度监测和控制。
- 制造业：如烤箱温度的控制和监测。
总结：温度变送器是一种将温度信号转换为标准电信号输出的设备，它的工作原理是通过温度传感器采集温度信号，并经过放大电路和线性化电路进行处理，最后通过信号转换电路输出给控制系统。
温度变送器工作原理
温度变送器工作原理
1温度变送器概述
温度变送器是一种常用的电气控制设备，它的主要作用是将测量到的温度信号转换成标准的输出信号，以便于控制系统进行处理和操作。
2温度变送器的组成和原理
温度变送器主要由温度传感器、信号转换器和输出电路组成。
其中，温度传感器通过接触或近距离探测方式测量物体温度并转换成电信号，然后信号转换器对电信号进行放大、线性化、滤波处理，最终输出标准的工业信号（一般为4-20mA）。
这样，测量到的温度信号就可以与其他设备的信号集成在一起，方便进行信息处理和控制。
3温度变送器的工作流程
温度变送器的工作流程一般如下：
1）温度传感器进行温度测量；
2）温度信号经过条件处理，由模拟电路转换成标准的输出信号；
3）经过模拟信号的传输和处理，输出电路将信号送达控制系统终端；
4）控制系统按照设定的工作要求进行控制操作。
4温度传感器的种类
温度传感器主要分为热电偶、热电阻和半导体三种类型。
其中，热电偶测温范围广、响应快、稳定性好，适用于高温度测量；热电阻测温精度高、温度范围较窄，适用于低温度测量；半导体测温范围窄、响应快，适用于局部的温度测量。
5温度变送器的应用领域
温度变送器的应用领域广泛，既可以用于工业生产领域、也可以应用于家电、汽车、医疗等领域。
在工业生产中，可以用于测量温度、湿度、水位等，实现对生产过程的实时控制和监测；在家电、汽车、医疗领域，则可用于温度控制等方面。
温度变送器工作原理
温度变送器工作原理
温度变送器工作原理是通过将温度信号转化为标准电信号输出的一种仪器。
它主要由传感器、信号调理电路和输出电路组成。
传感器是温度变送器的核心部件，通常采用热敏电阻、热电偶或热电阻等材料制造而成。
传感器与被测温度源接触后，会受到温度的影响，从而产生相应的电信号。
这个电信号称为温度信号。
温度变送器将温度信号输入信号调理电路中进行处理。
信号调理电路主要包括放大电路、滤波电路和线性化电路等。
其中，放大电路用来增大温度信号的幅度，使其能够被后续电路正常工作；滤波电路用来消除温度信号中的噪声干扰，提高信号的稳定性和可靠性；线性化电路则用来将非线性的温度信号转化为线性的电信号输出。
经过信号调理电路的处理后，温度信号被转化为标准电信号，一般为4-20mA或0-10V等。
这个标准电信号可以被数字显示
仪表、PLC或DCS等设备读取并做进一步的处理。
最后，经过输出电路的放大、隔离和滤波等处理，标准电信号被转化为最终的输出信号，供用户使用。
总结来说，温度变送器工作原理是通过传感器将温度信号转化为电信号，经过信号调理电路处理后，输出标准电信号，最终由输出电路转化为可用的信号输出。
温度变送器的工作原理和分类
温度变送器的工作原理和分类因为感温元件品种繁多，其信号输出类型也多。
为了便于自动化检测，所以对各种温度传感器的信号输出做了统一的规定，也就是为统一的4～20mA信号。
为了使各种温度传感器的输出能统一为4~20MA的信号，所以用了温度变送器。
利用温度变送器来使输入的各种电阻和电势信号，变成了统一的4~20MA的电流信号，这就是温度变送器的由来。
温度变送器完成测量信号的采集后转化成统一的4~20MA电流信号输出。
同时还起隔离作用。
按工作原理分类，主要是热敏元件的不同，有：热电偶，热电阻(金属)，和半导体热敏电阻一体化温度变送器将温度传感元件（热电阻或热电偶）与信号转换放大单元有机集成在一起，用来测量各种工艺过程中-200-1600℃范围内的液体、蒸汽及其它气体介质或固体表面的温度。
它通常和显示仪表、记录仪表以及各种控制系统配套使用。
特点温度传感器温度影响产生电阻或电势效应，经转换产生一个差动电压信号。
此信号经放大器放大，再经电压、电流变换，输出与量程相对应的4-20mA的电流信号。
热电偶一般用于中高温的测量，而热电阻主要是低温的测量。
采用何种，具体看看下面的介绍： 热电偶 热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。
其优点是： ①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
1．热电偶测温基本原理 将两种不同材料的导体或半导体A 和B焊接起来，构成一个闭合回路。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。
温度变送器的概念
温度变送器的概念温度变送器是用于测量和转换温度信号的设备。
它是工业过程控制中非常重要的一种仪表，可将温度信号转换为标准的电流信号（如4-20mA）或电压信号（如0-10V），以便于信号传输、处理和控制。
温度变送器的工作原理基于热敏电阻、热电偶或半导体温度传感器，它们将温度转化为电阻或电动势。
温度变送器通过使用内部的放大器电路，将这些信号转换为具有更好传输性能和抗干扰能力的标准电流或电压信号。
温度变送器有多种类型，包括智能型和非智能型。
非智能型温度变送器主要由传感器、信号处理电路和输出电路组成。
它们的输出信号与输入信号成线性关系，适用于简单的温度测量与控制系统。
智能型温度变送器不仅具备传感器的功能，还具备灵活的配置和通信接口，可以与监控系统和控制系统进行数字通信，实现更高级的功能和集成。
温度变送器在工业自动化领域有着广泛的应用。
首先，它们能够在复杂的工业环境下可靠地测量温度。
无论是高温、低温、高压、强腐蚀性介质等恶劣条件下，温度变送器都能提供准确可靠的温度测量。
其次，温度变送器的输出信号对远距离传输和抗干扰性能较好，适合于工控系统中大量信号的集中传输和处理。
此外，温度变送器具备高度的可配置性和可调性，可以根据不同的需求进行参数设置和校准。
最后，智能型温度变送器还能通过通信接口与上位机进行连接，实现监测、配置和远程控制等功能。
温度变送器的使用带来了许多优势和便利。
首先，它们提供了更稳定、精确的温度测量结果，能够满足工业生产对温度精度和可靠性的要求。
其次，温度变送器的输出信号能够直接与控制系统集成，通过控制台实时监测温度变化，实现及时的调节和控制。
此外，温度变送器的安装和维护也较为简单方便，可以根据需要进行更换和拓展。
总之，温度变送器作为一种用于测量和转换温度信号的设备，在工业过程控制中具有重要的作用。
通过将温度信号转化为标准的电流或电压信号，温度变送器能够实现信号的传输、处理和控制。
它们具备高精度、可靠性强、抗干扰能力好等优点，在工业自动化领域得到了广泛应用。
温度变送器的原理及应用
温度变送器的原理及应用1. 概述温度变送器是一种用于测量和转换温度信号的仪器，它能将被测温度转换为标准的电压、电流或数字信号，以便于在各种自动化控制系统中进行处理和监测。
本文将介绍温度变送器的工作原理以及其在实际应用中的重要性。
2. 工作原理温度变送器的工作原理基于热电效应和电阻效应。
常见的温度变送器主要有热电偶和热电阻两种类型。
2.1 热电偶热电偶是利用两种不同金属在不同温度下产生的电动势差来测量温度的装置。
它由两个不同材料的金属导线组成，这两个导线的一端连接在一起，形成热电偶的测量点。
当热电偶的测量点与被测温度接触时，两种金属导线产生的电动势会因温度差异而产生微弱的电压信号，这个信号会经过放大、滤波和线性化处理，最终转换为标准的电流或电压信号输出。
2.2 热电阻热电阻是利用导体的电阻随温度变化的特性来测量温度的一种装置。
常见的热电阻材料有铂、镍和铜等金属。
温度变送器中采用的热电阻一般为铂热电阻。
当铂热电阻与被测温度接触时，它的电阻值会随温度的变化而发生相应改变。
通过测量热电阻的电阻值，可以得到被测温度的准确数值。
3. 应用温度变送器在工业自动化、环境监测等领域有着广泛的应用。
3.1 工业自动化在工业生产过程中，温度的监测和控制是至关重要的。
温度变送器可以实时测量和监测各种工业设备和流体的温度，如炉温、液体浴温、冷却水温度等，并将这些温度信息转换为标准信号，供PLC控制器或DCS系统进行处理和控制。
温度变送器能够帮助工业企业提高生产效率和产品质量，并确保系统的安全运行。
3.2 环境监测温度变送器也广泛应用于环境监测领域。
在气象观测、农业温室、实验室等场所，温度变送器可以测量和记录环境温度的变化情况。
这对于气象预测、农作物种植和科学研究都非常重要。
同时，温度变送器可与其他传感器相结合，如湿度传感器、光电传感器等，实现多参数综合监测及数据记录。
3.3 制药、食品行业在制药和食品行业中，温度的精确控制对于产品质量的保证至关重要。
温度变送器工作原理
温度变送器工作原理
温度变送器是一种用来测量温度并将其转换成标准信号输出的仪器，它在工业自动化控制领域中起着至关重要的作用。
本文将介绍温度变送器的工作原理，以帮助读者更好地理解和应用这一设备。
温度变送器的工作原理主要基于热敏电阻和热电偶两种传感元件。
热敏电阻是一种电阻随温度变化而变化的元件，它的电阻值随温度的升高而降低，反之亦然。
而热电偶则是由两种不同金属材料焊接在一起形成的一种温度传感器，当两种金属材料的焊点处温度发生变化时，会产生电动势，从而实现温度的测量。
在温度变送器中，传感元件感知到的温度信号首先会经过放大电路进行放大，然后经过线性化处理电路将其转换成与温度成线性关系的标准信号输出，如4-
20mA电流信号或0-10V电压信号。
这样的标准信号可以方便地传输到控制室或PLC等设备中，实现对温度的准确监测和控制。
除了传感元件和信号处理电路外，温度变送器还包括了冷端补偿电路、线性补偿电路和标定电路等部分。
冷端补偿电路用于补偿热电偶中的冷端温度影响，线性补偿电路用于对传感元件输出信号进行线性化处理，而标定电路则用于对温度变送器进行校准，以确保输出信号的准确性和稳定性。
总的来说，温度变送器的工作原理可以概括为，传感元件感知温度信号，经过放大、线性化处理和补偿等环节后，将其转换成标准信号输出。
这一过程实现了温度的准确测量和可靠传输，为工业生产过程中的温度控制提供了重要的支持。
总之，温度变送器作为工业自动化控制领域中不可或缺的一部分，其工作原理的理解对于工程技术人员来说至关重要。
通过本文的介绍，相信读者对温度变送器的工作原理已有了更清晰的认识，希望能对大家的工作和学习有所帮助。
